摘要：本文以国科安芯推出的ASP3605A同步降压调节器为例，讨论其在高速模数转换器（ADC）子卡中的适配性。文章首先概述了高速ADC对电源管理的苛刻要求，包括电源精度、纹波控制、动态响应和热管理等方面。然后，系统分析了ASP3605A的电气特性、动态性能、保护功能及其技术原理。基于详实的实验测试数据，本文验证了ASP3605A在低纹波控制、快速动态响应、多相扩展能力及热稳定性等方面的表现，并探讨了其在高速ADC子卡中的潜在优势与局限性。最后，结合实际应用场景，提出了优化设计建议，以期为相关电源设计提供理论依据和实践参考。
1.引言
高速模数转换器（ADC）作为现代电子系统中模拟信号与数字信号之间的关键接口，在通信、雷达、医疗成像、数据采集等领域发挥着至关重要的作用。随着采样速率和分辨率的不断提升，高速ADC对电源的稳定性、精度和动态性能提出了极为严苛的要求。电源的微小波动、纹波和噪声会直接影响ADC的量化精度和动态范围，进而降低系统的整体性能。
在高速ADC子卡的设计中，电源管理模块不仅要提供高精度、低纹波的电源，还需具备快速的动态响应能力以应对负载电流的瞬时变化。同时，高效的热管理也是确保系统长期可靠运行的关键因素。国科安芯推出的ASP3605A同步降压调节器以其高效率、低纹波、可编程频率及多相操作能力，成为高速ADC子卡电源管理的潜在解决方案之一。
2.高速ADC子卡对电源管理的要求
2.1电源精度
高速ADC的量化精度高度依赖于电源的稳定性。电源电压的微小波动会导致ADC的参考电压发生变化，从而引入量化误差。因此，高速ADC子卡要求电源管理芯片能够提供高精度的输出电压，通常需要将输出电压的波动控制在±1%以内。
2.2纹波控制
电源纹波是影响ADC性能的重要因素之一。纹波会引入高频噪声，降低ADC的信噪比（SNR）和有效位数（ENOB）。对于高速ADC，电源纹波需要严格控制在毫伏级甚至更低，以确保信号采集的精度。
2.3动态响应
在高速信号采集过程中，ADC的负载电流可能会因采样速率和输入信号的变化而快速波动。电源管理芯片需要具备快速的动态响应能力，以应对负载的瞬时变化，确保输出电压的稳定。
2.4热管理
高速ADC子卡在高负荷工作时会产生大量热量，电源管理芯片的热特性直接影响其长期工作的稳定性和可靠性。高效的热管理能够有效延长芯片的使用寿命，减少因过热导致的性能下降。
3.ASP3605A芯片特性分析
3.1电气特性
ASP3605A是一款高效同步降压调节器，其输入电压范围为4V至15V，能够适应多种输入电源场景，包括双锂离子电池和12V或5V的负载端电源。芯片支持最高5A的输出电流，满足高速ADC子卡的大电流需求。其工作频率可通过外部电阻器从800kHz调节至4MHz，允许设计人员根据具体应用场景优化电感值和电容值，减小电路板的尺寸。此外，芯片的最高效率可达94%，输出纹波典型值小于4.5mV，具有良好的负载和线性调整率。
3.2动态性能
ASP3605A采用电流控制模式，结合内部锁相回路（PLL），能够实现快速的动态响应。在负载电流快速变化时，芯片通过调整顶部和底部功率MOSFET的导通时间，迅速恢复输出电压的稳定。实验数据显示，在负载电流从2A突变至4A时，输出电压的过冲和下冲均控制在毫伏级范围内，恢复时间短暂，表明其动态性能优异。
3.3保护功能
ASP3605A集成了多种保护功能，包括输出短路保护、输入欠压保护、输出过流保护、输出过压/欠压保护等。这些保护机制能够在异常工作条件下有效保护芯片及相关电路，提高系统的可靠性。
3.4多相操作能力
对于需要更大输出电流的应用场景，多个ASP3605A芯片可以通过级联实现多相运行。通过CLKIN引脚同步外部时钟，内部锁相环能够确保各芯片的频率和相位一致。这种多相操作模式不仅可以提高系统的功率输出能力，还能有效分散热量，改善热管理。
4.ASP3605A在高速ADC子卡中的适配性研究
4.1低纹波控制与电源精度
根据实验测试结果，ASP3605A在不同输入电压和负载条件下的输出纹波均小于20mV，满足高速ADC对电源纹波的严格要求。其输出电压精度可达±1%，通过合理选择外部补偿元件，可以进一步优化电源的稳定性和精度。
4.2动态响应性能
在动态负载测试中，ASP3605A展现出了快速的响应能力。当负载电流在2A和4A之间以1A/μs的速率快速变化时，芯片能够在极短时间内调整输出电压，保持其稳定。这对于高速ADC子卡在处理高频信号时尤为重要，能够有效减少因电源波动导致的信号失真。
4.3多相操作与系统集成
多个ASP3605A芯片可以级联实现多相运行，提供更大的输出电流。实验验证了两相和三相操作模式下的性能表现，结果显示多相系统能够有效均摊负载电流，提高系统的功率密度和效率。这种设计为高速ADC子卡在高功率需求场景下的应用提供了灵活的解决方案。
4.4热管理与可靠性
ASP3605A采用QFN24封装，具有较低的热阻，有利于热量的散发。实验中，在环境温度为25℃、输入电压为12V、输出电流为5A的条件下，芯片的结温约为67℃，远低于最大允许结温150℃。通过合理的PCB布局和散热设计，可以进一步降低芯片的温升，确保其在高速ADC子卡中的长期稳定工作。
5.实验验证与测试分析
5.1测试环境与设备

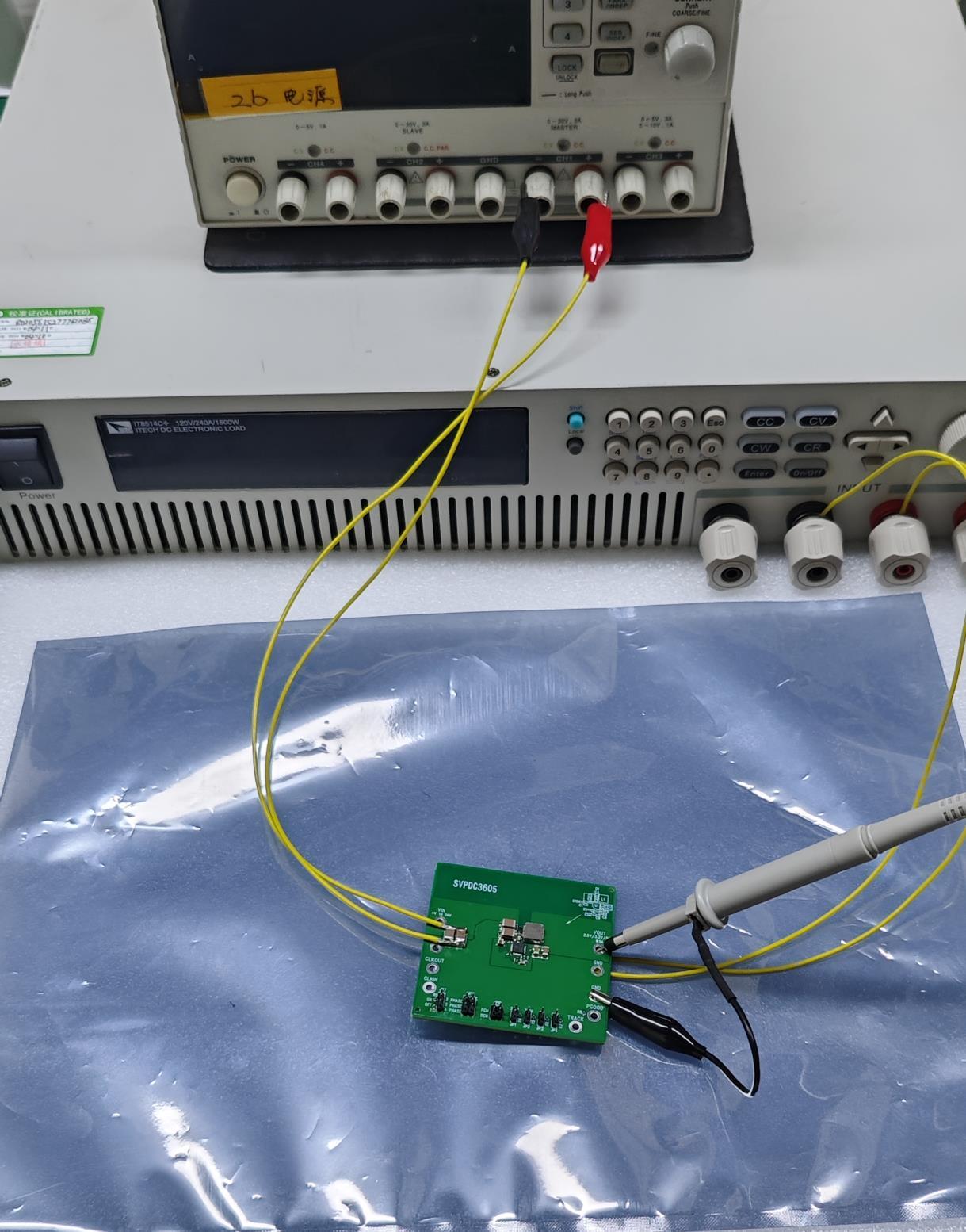

测试平台包括安捷伦稳压电源、ITECH电子负载、KEYSIGHT示波器和FLUKE万用表，所有设备均在检定有效期内。测试板卡按照数据手册推荐的设计方案进行布局，确保测试结果的准确性。
5.2引脚对地阻抗与OS电压测试
在断电状态下，使用万用表测量所有引脚的阻抗和OS电压。结果显示各引脚参数均在设计范围内，表明芯片引脚特性良好，无异常。
5.3电源纹波测试
使用示波器测量VOUT和GND引脚的纹波，测试结果显示在不同输入电压和负载条件下，电源纹波均小于20mV，满足高速ADC对电源纹波的要求。
5.4芯片效率与调整率测试
在不同负载电流下，测量芯片的效率、负载调整率和线性调整率。结果显示芯片效率高达94%，负载调整率和线性调整率均优于0.15%，表明芯片在不同工作条件下具有出色的性能。
5.5输出动态负载测试
通过电子负载动态测试功能，使负载电流在2A和4A之间快速变化，使用示波器测量VOUT。测试结果表明芯片能够快速响应负载变化，保持输出电压稳定。
5.6保护功能测试
对输出短路保护、输入欠压保护、使能电压阈值、输出过流保护和输出过压/欠压保护进行测试，结果显示芯片的保护功能正常，能够有效防止异常工作条件对芯片的损坏。
5.7结温测试
在不同温度条件下，测试芯片的起机性能和工作稳定性。结果显示芯片在-40℃至125℃的温度范围内能够正常工作，低温起机输出电压波形出现台阶，但可通过调整输入限流优化。
6.应用分析与设计优化
6.1实际应用场景拓展
6.1.1通信系统中的高速信号采集
在现代通信系统中，高速ADC用于采集射频信号，要求电源具有高精度和低纹波特性。ASP3605A的低纹波和高效率特性能够有效减少对射频信号采集精度的影响。
6.1.2医疗成像设备中的数据采集
医疗成像设备如CT和MRI系统需要高速ADC进行精确的数据采集。ASP3605A的稳定性和可靠性能够满足此类设备对电源的严格要求。
6.2优化设计建议
6.2.1输入输出电容选择
为了进一步降低电源纹波，建议在输入端使用低ESR陶瓷电容器，并在输出端采用多层陶瓷电容器与电解电容器的组合，以优化纹波和瞬态响应。
6.2.2散热设计优化
在高功率密度应用中，建议采用散热片或金属基板以增强散热效果，同时优化PCB布局，确保热量均匀分布。
6.2.3多相操作的均流控制
在多相操作中，需精确控制各相的电流分配，以避免因电流不均导致的效率下降和热分布不均。可以通过外部均流电路或优化控制算法实现。
7.结论
通过深入分析ASP3605A的电气特性、动态性能及实验测试数据，可以得出以下结论：
ASP3605A的低纹波、高效率和快速动态响应能力使其能够满足高速ADC子卡对电源的苛刻要求；多相操作功能为高功率需求场景提供了灵活的解决方案，能够有效提高系统的功率密度；芯片的保护功能和热管理特性显著提高了系统的可靠性和长期稳定性。
随着电子技术的不断发展，高速ADC的性能要求将进一步提高。未来，电源管理芯片需要在效率、动态响应和集成度等方面不断创新。ASP3605A凭借其卓越的性能，在高速ADC子卡电源管理领域具有广阔的应用前景。通过持续优化芯片设计和外围电路布局，有望进一步提升其性能表现，满足不断增长的市场需求。
