1、环境
(1)原理图：PB1引脚控制LED灯。
(2)IDE：Keil MDK
(3)MCU：STM32F429IGT6
(3)目标：从零开始编写LED闪烁程序。
2、GPIO控制相关的寄存器

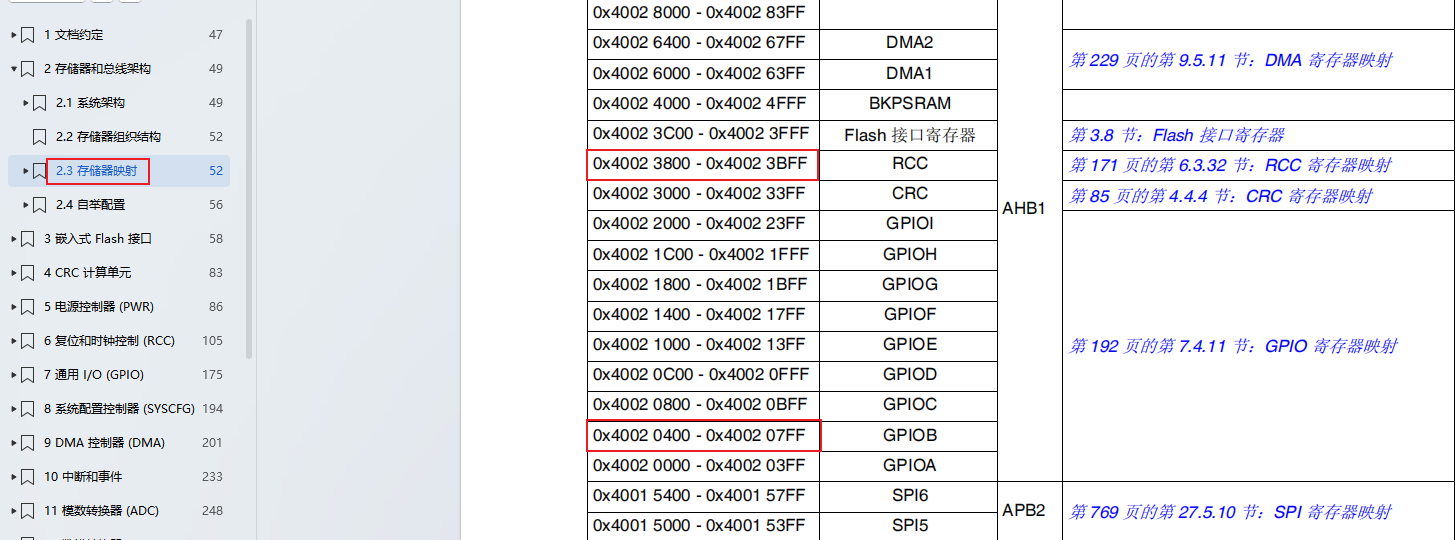

(1)通过查阅芯片参考手册的存储器映射，获取相应模块的基地址。
- RCC基地址：0x40023800
- GPIOB基地址：0x40020400

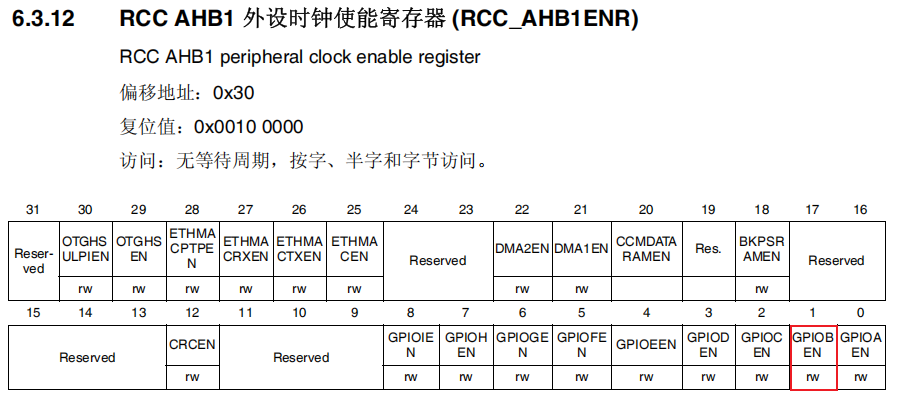

(2)GPIOB时钟使能的寄存器：0x40023800 + 0x30

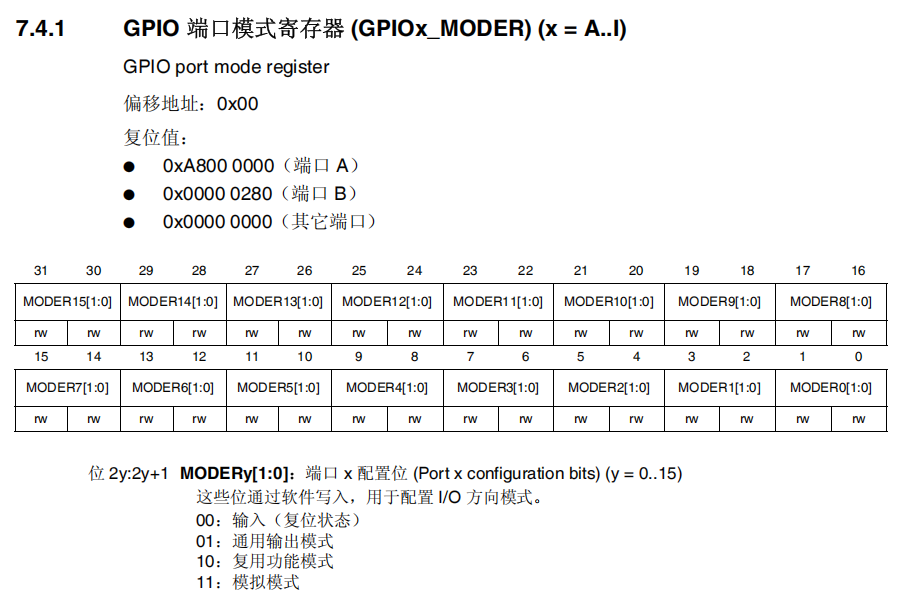

(3)GPIO配置为输出模式的寄存器：0x40020400 + 0x00

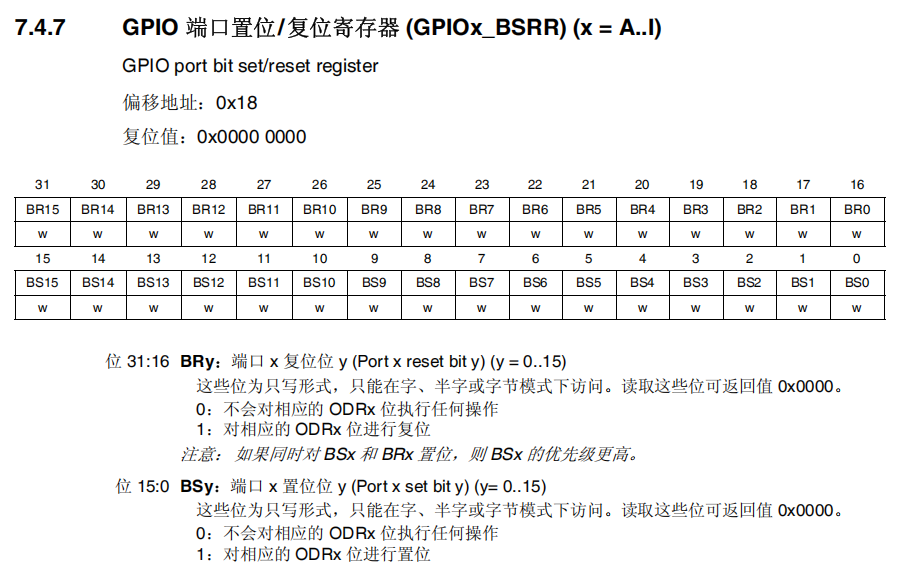

(4)GPIO输出0/1寄存器：0x40020400 + 0x18
3、编写程序

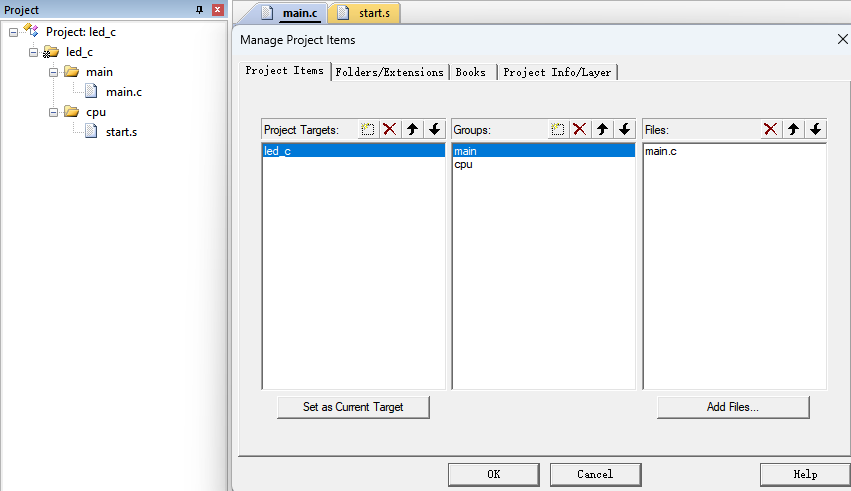

3.1、创建工程
(1)创建空工程，选择新品型号即可。
(2)创建main.c文件和start.s文件。
3.2、main.c文件
(1)通过指针读写各个寄存器，实现LED闪烁。
void delay(int i);
int main()
{
unsigned int *pReg;
/*使能GPIOB*/
pReg = (unsigned int *)(0x40023800 + 0x30);
*pReg |= (0x01 << 1);
/*配置PB1为输出模式*/
pReg = (unsigned int *)(0x40020400 + 0x00);
*pReg |= (0x01 << 2);
pReg = (unsigned int *)(0x40020400 + 0x18);
while(1)
{
*pReg |= (0x01 << 1); /*PB1输出1*/
delay(1000000);
*pReg |= (0x01 << 17); /*PB1输出0*/
delay(1000000);
}
}
void delay(int i)
{
while(i--);
}3.3、start.s文件
; 架构配置指令
PRESERVE8 ; 强制8字节堆栈对齐（符合AAPCS标准，确保函数调用时堆栈指针保持8字节对齐）
THUMB ; 声明使用Thumb-2指令集（16/32位混合模式，代码密度与性能平衡方案）
; Vector Table Mapped to Address 0 at Reset
AREA RESET, DATA, READONLY ; 定义只读数据段，存放中断向量表
EXPORT __Vectors ; 导出向量表符号供外部链接
__Vectors DCD 0 ; [0x00] 初始堆栈指针值（复位后CPU自动加载到SP）
DCD Reset_Handler ; [0x04] 复位向量 - 指向复位处理程序
; 代码段定义
AREA |.text|, CODE, READONLY
; 复位处理程序（系统启动入口点）
Reset_Handler PROC
EXPORT Reset_Handler [WEAK] ; 弱导出（允许其他模块覆盖实现）
IMPORT main ; 声明外部引用main()函数（C代码入口）
LDR SP, =(0x20000000+0x30000) ; 初始化堆栈指针（必须为复位后首要操作）
BL main ; 调用main()函数
ENDP ; 结束过程定义

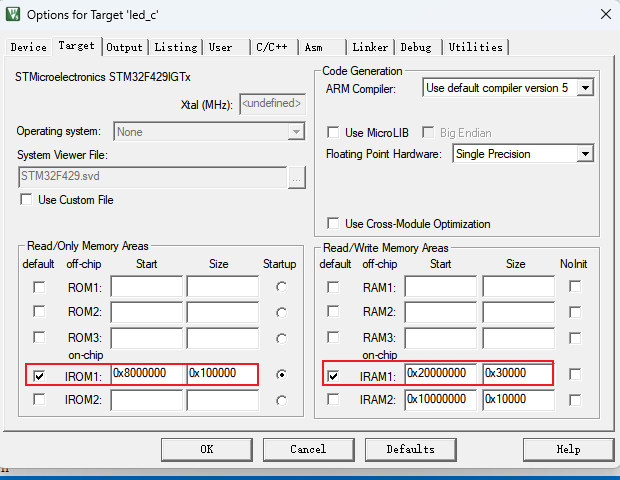

END ; 结束汇编模块4、ROM大小和RAM大小和起始地址
