集合通信原语

参考： 集合通信原语-HCCL集合通信库-CANN商用版8.2.RC1开发文档-昇腾社区

集合通信是一个进程组的所有进程都参与的全局通信操作，其最为基础的操作有发送、接收、复制、节点间进程同步等，这些基本的操作经过组合构成了一组通信模板，也称为通信原语，这些通信原语通过相应的集合通信算子实现。

1. Broadcast

Broadcast操作是将通信域内root节点的数据广播到其他rank。 注意：通信域内只能有一个root节点。

2. Scatter

Scatter操作是将通信域内root节点的数据均分并散布至其他rank。

注意：通信域内只能有一个root节点。

3. Reduce

Reduce操作是将通信域内所有rank的输入数据进行归约操作后（支持sum、prod、max、min），再把结果发送到root节点的输出buffer。

注意：通信域内只能有一个root节点。

4. AllGather

AllGather操作是将通信域内所有节点的输入按照rank id重新排序（rank id按照从小到大的顺序排序），然后拼接起来，再将结果发送到所有节点的输出buffer。

针对AllGather操作，每个节点都接收按照rank id重新排序后的数据集合，即每个节点的AllGather输出都是一样的。

5. AllGatherV

AllGatherV操作是将通信域内所有节点的输入按照rank id重新排序（rank id按照从小到大的顺序排序），然后拼接起来，再将结果发送到所有节点的输出。与AllGather操作不同的是，AllGatherV操作支持通信域内不同节点的输入配置不同大小的数据量。

针对AllGatherV操作，每个节点都接收按照 rank id重新排序后的数据集合，即每个节点的AllGatherV输出都是一样的。

6. AllReduce

AllReduce操作是将通信域内所有节点的输入数据进行归约操作后（支持sum、prod、max、min），再把结果发送到所有节点的输出buffer。

注意：每个rank只能有一个输入。

7. ReduceScatter

ReduceScatter操作是将通信域内所有rank的输入进行归约操作后（支持sum、prod、max、min），再把结果按照rank编号均匀分散到各个rank的输出buffer，每个进程拿到其他进程1/ranksize份的数据进行归约操作。

如下图所示，有rank0、rank1、rank2、rank3四个rank，每个rank的输入数据切分成4份，每个进程分别取每个rank的1/4份数据进行sum操作（或其他操作），将结果发送到输出buffer。

8. ReduceScatterV

ReduceScatterV操作是将所有rank的输入进行归约操作后（支持sum、prod、max、min），再把结果按照rank编号分散到各个rank的输出buffer，每个进程拿到其他进程对应rank编号的数据进行归约操作。与ReduceScatter操作不同的是，ReduceScatterV操作支持为通信域内不同的节点配置不同大小的数据量。

如下图所示，有rank0、rank1、rank2、rank3四个rank，每个进程分别取其他进程对应rank编号的数据进行sum操作（或其他操作），将结果发送到输出buffer。

9. AlltoAll

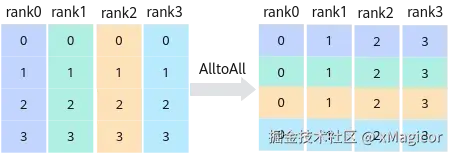

AlltoAll操作是向通信域内所有 rank 发送相同数据量的数据，并从所有 rank 接收相同数据量的数据。

AlltoAll操作将输入数据在特定的维度切分成特定的块数，并按顺序发送给其他rank，同时从其他rank接收输入，按顺序在特定的维度拼接数据。

简单来说，每个 rank 上的数据按照特定维度切分成 RankSize 块数据，AlltoAll 执行完之后的结果是: 所有 rank 把自己的的第 idx 块数据发送到 rank-idx的卡上，并在指定维度按照顺序拼接。

9.1. 与其他通信操作的对比

操作	描述	数据流	常见用途
Broadcast	一对多：一个进程将数据复制给所有其他进程。	P0 -> P0, P1, P2...	同步模型初始权重。
All-Reduce	多对多（聚合）：所有进程贡献数据，计算出一个结果（如求和/平均），然后所有进程都获得这个最终结果。	P0,P1,P2 -> op() -> P0,P1,P2	数据并行中同步梯度。
All-to-All	多对多（重排） ：每个进程向所有进程发送不同的数据块。	P_i -> P_j(for all i, j)	MoE Token 路由，矩阵转置。

10. AlltoAllV

AlltoAllV操作是向通信域内所有rank发送数据（数据量可以定制），并从所有rank接收数据。
