一、概述
前面讲解过模型在内存中的结构，现在回顾一下，当模型导入成功后，整个模型数据会以原生结构的 PRC 组装树形式存放到内存中。（申请 HOOPS Exchange 试用）

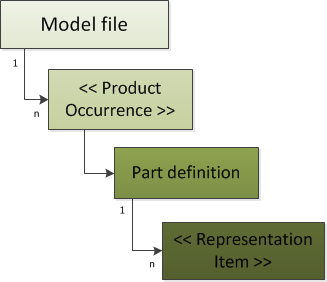

PRC结构的主要类型包含四种，分别是模型文件(Model file)、产品结构节点(Product Occurrence)、零件定义(Part definitions)和表示项(Representation items)，其具体结构图如下：
下面我们根据这个脉络，从文件的指针入手，简单说一下如何获取到模型的几何数据。
二、遍历模型
1、模型入口
我们在导入模型后，会获取到导入模型的文件指针（A3DAsmModelFile* m_psModelFile），它是我们遍历模型所有数据的入口。
2、解析产品结构节点(Product Occurrence)
接下来我们根据文件指针m_psModelFile查找其对应的A3DAsmModelFileData数据，在A3DAsmModelFileData数据中可以获取到"产品结构节点(Product Occurrence)"的数量和子节点集合。
之后判断子节点的类型，如果子节点也是"产品结构节点"类型，则进行递归，查找子节点下面的子节点，这样不断递归，就可以将模型中所有的"产品结构节点"找出。
如果子节点的类型是"零件定义(Part definitions)"类型，则就进行下面的解析"零件定义(Part definitions)"节点的操作。
3、解析零件定义(Part definitions)
在获取到"零件定义(Part definitions)"节点后，我们可以获取到"零件定义(Part definitions)"节点对应的"零件定义数据"，通过"零件定义数据"就可以获取到该节点对应的"表示项(Representation items)"的数量和集合。
这一级节点的解析比较简单，没有递归。
4、解析表示项(Representation items)
在获取到"表示项(Representation items)"节点后，我们就可以获取该节点封装的细分数据和 B-rep数据。
其中细分数据一定会有，即便源模型中没有，HOOPS Exchange也会生成；B-rep数据可能会有，因为有的源模型格式并不支持B-rep数据。
下面分别介绍这两种数据。
三、细分曲面数据（Tessellation）
细分曲面数据可以理解成我们肉眼所见的网格数据。我们可以获取到表示项中默认的细分曲面数据，但对于许多应用程序，获得默认曲面细分是不够的，因此可以设置细分曲面数据中的参数，根据这些参数重新生成符合要求的细分曲面数据。
A3DRWParamsTessellationData可以影响细分曲面数据的生成，其参数如下：
- TessellationLevelOfDetail - 由其它A3DRWParamsTessellationData预设值组成的高级设置。如果选择UserDefined，我们可以自定义自己的一组值。
- AccurateTessellation - 将此值设置为true将生成更适合分析的细分。可用于所有细分级别。
- AccurateTessellationWithGrid - 一种精确的曲面细分模式，其中在网格布局中插入点。
- ChordHeightRatio - 指定边界框的对角线长度与弦高的比率。
- AngleToleranceDeg - 指定边的两个连续段之间的角度。
- MaxChordHeight（和UseHeightInsteadOfRatio） - 指定曲面和生成的细分之间的最大距离。
- KeepUV - 将参数点保留为纹理点。
- AccurateSurfaceCurvatures. 曲面细分倾向于沿曲率创建更适合的三角形。

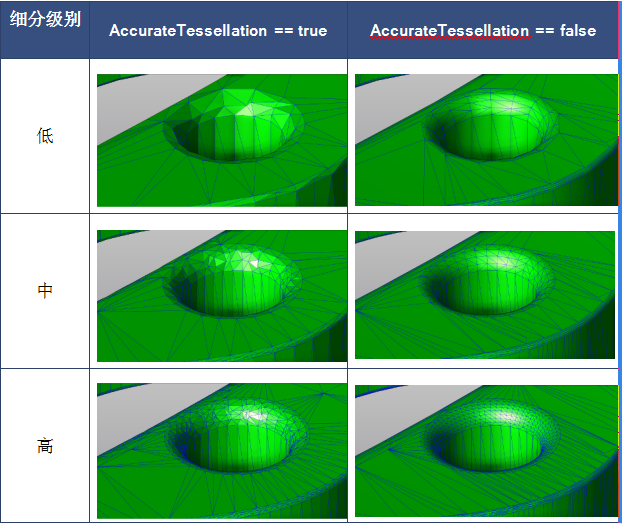

TessellationLevelOfDetail 和AccurateTessellation 设置的效果如下：
AccurateTessellationWithGrid 的设置效果如下：

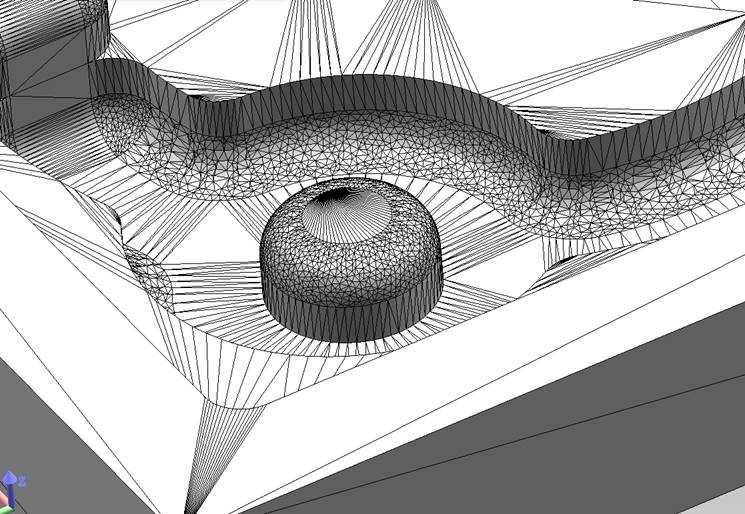

标准精确细分

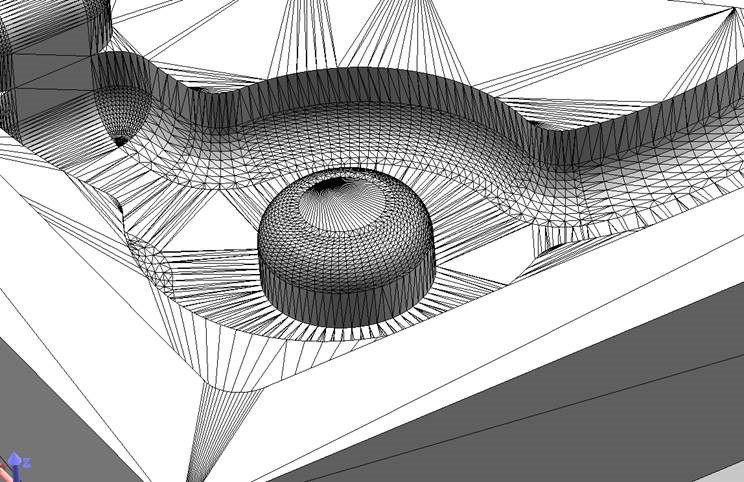

通过插入网格对齐点进行精确细分

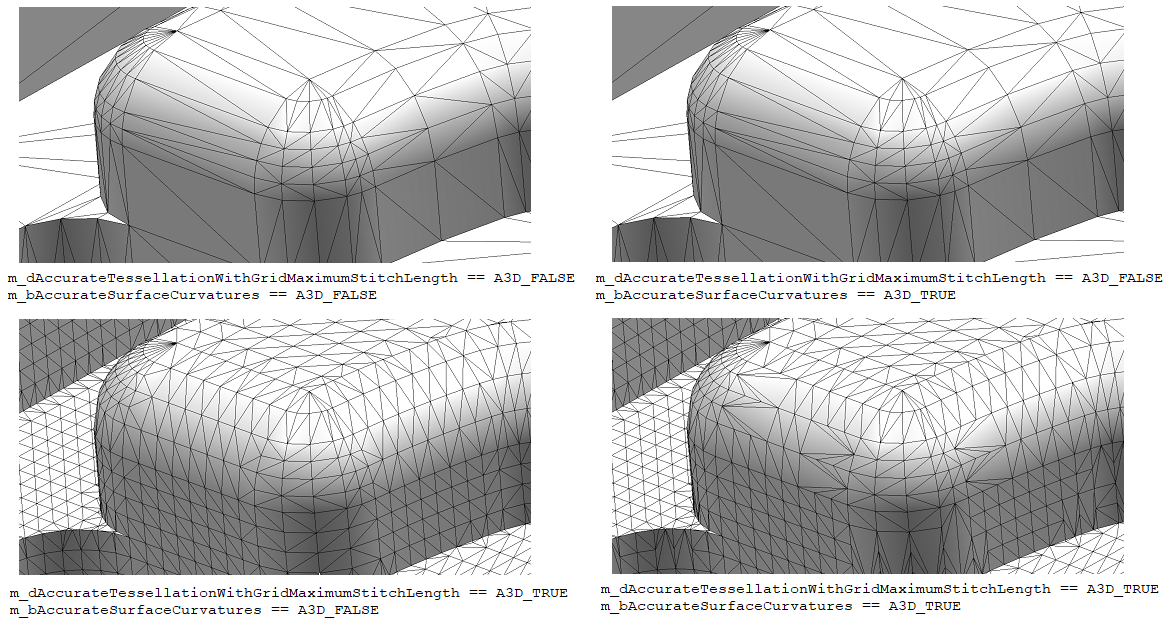

AccurateTessellationWithGridMaximumStitchLength、AccurateSurfaceCurvatures设置效果如下：
四、B-rep 数据（B-rep Data）
B-rep 数据是用数学来描述模型的数据，它是几何造型中最成熟、无二义的表示数据。
以下实体包含表示 B-rep 数据的几何数据：
- Face：一个曲面和一组Loop。
- Shell：Face实体的集合。
- Connex：Shell实体的集合。
- Topology B-rep 数据：拓扑边界表示法，由边界框和对多个Connex实体的引用组成。

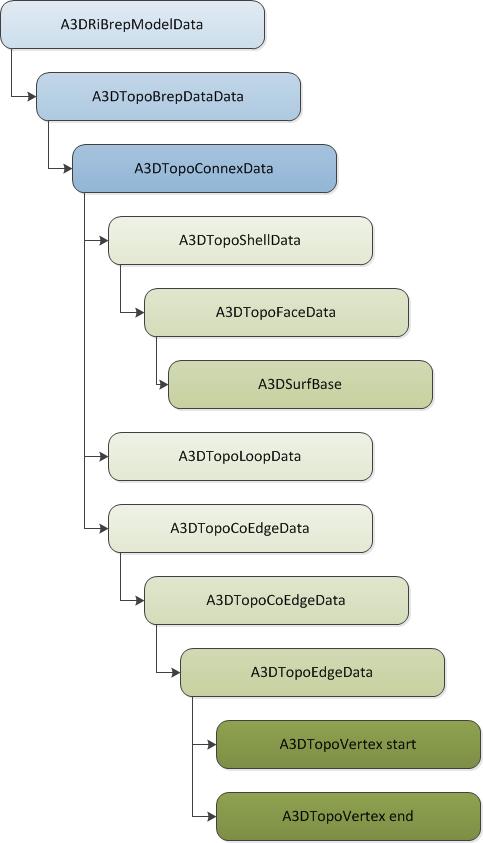

以下为HOOPS Exchange B-rep 的拓扑结构图：
