在电子制造向精密化、高端化升级的浪潮中，白色陶瓷基片作为厚铜印刷（TPC）等核心工艺的关键载体，其平面度精度直接决定后续走线精度、基材粘附性，更是保障电子元器件稳定性与使用寿命的核心前提。当前，电子制造企业对陶瓷基片平面度的检测要求日趋严苛，±0.005mm的高精度标准的背后，是传统检测技术难以突破的瓶颈。
某知名电子制造企业在70×60mm白色陶瓷基片量产过程中，遭遇精度不足、材质干扰、测量复杂等多重困境，GL-8080 3D视觉测量方案凭借高精适配、强抗干扰、高效便捷的核心优势，完美破解行业痛点，为陶瓷基片平面度检测提供了专业、可复制、易落地的量产解决方案，助力企业筑牢质控防线、提升核心竞争力。
行业困境：陶瓷基片平面度检测的三大核心痛点，卡壳量产提质

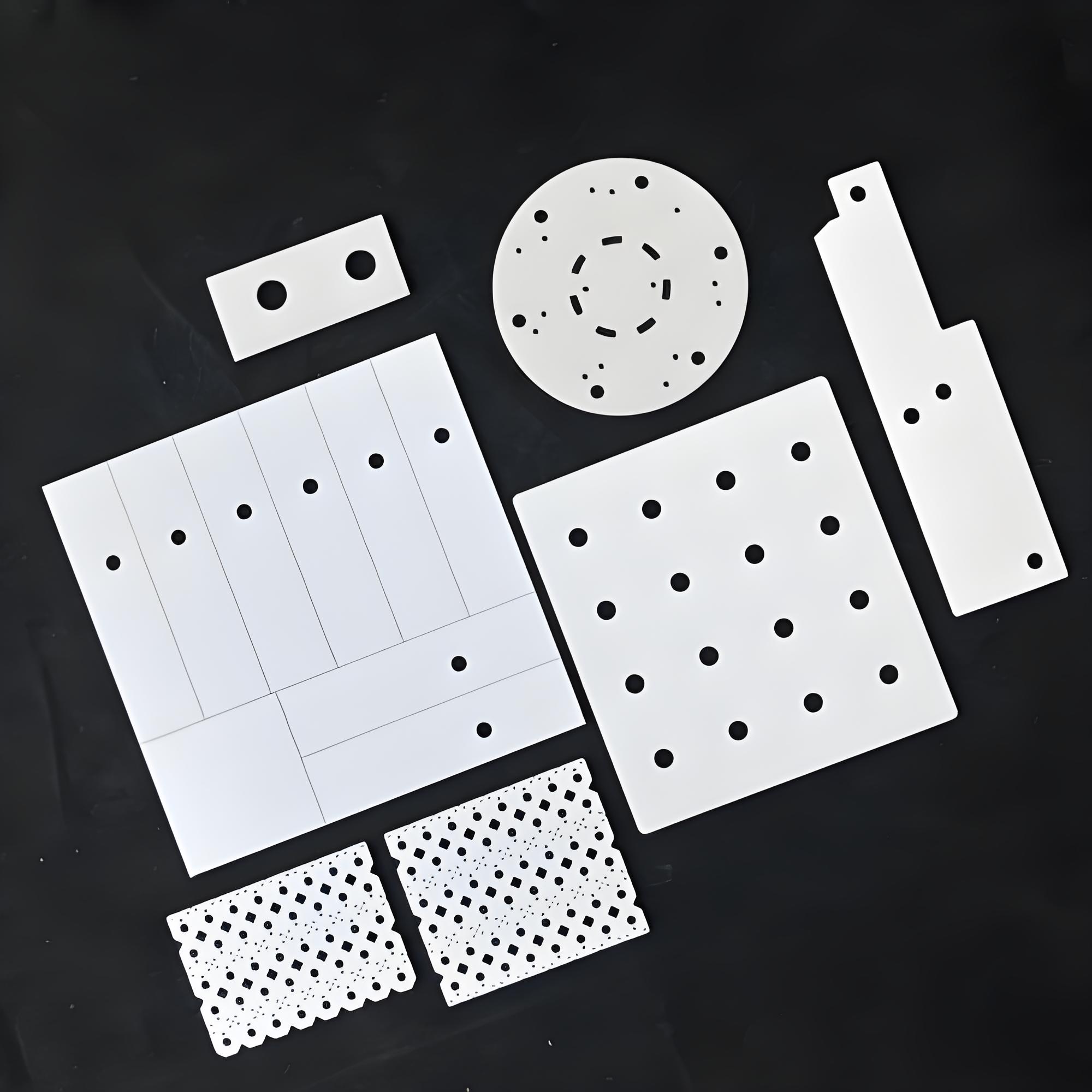

该企业专注于高端电子元器件核心基材研发生产，其70×60mm白色陶瓷基片广泛应用于精密电子设备，核心检测需求明确：平面度测量精度需达±0.005mm，确保基板平整度与平行度符合公差要求，为后续厚铜印刷工艺提供可靠保障。但在实际量产检测中，传统检测方案难以适配陶瓷基片的材质特性与高精度需求，痛点集中且突出，严重制约产线效率与产品合格率：
痛点一：精度不足，无法适配高端工艺需求
陶瓷基片后续厚铜印刷（TPC）工艺对平面度要求极高，±0.005mm的精度标准直接决定走线的精准度与基材粘附效果。但传统传感器测量精度有限，无法稳定达到该标准，导致部分平面度不达标的基片流入后续工序，引发走线偏移、基材脱落等质量问题，不仅增加返工成本，还可能造成批量产品不良，影响企业供应链交付口碑。
痛点二：材质干扰，检测数据失真严重
该企业检测的陶瓷基片为白色光滑材质，部分产品表面存在高反光特性，传统检测设备易受此类材质影响，出现激光线过曝、反射不均等问题，导致采集的表面数据失真、点云提取准确率低，无法真实反映陶瓷基片的实际平面度状态，进而引发误判、漏判，埋下质量隐患。
痛点三：测量复杂，适配性差且效率低下
陶瓷基片平面度检测需通过矩形布局多个点位，拟合平面后计算平面度数值，检测逻辑相对复杂。传统检测设备缺乏专属算法支持，无法精准适配该类测量需求，需人工手动布局点位、计算数据，不仅操作繁琐、耗时费力，还易因人工操作误差影响检测结果，难以适配规模化量产的高效检测节拍。
精准破局：GL-8080 3D视觉方案，定制化破解检测痛点
针对该企业的检测困境，结合70×60mm白色陶瓷基片的材质特性、尺寸规格与高精度检测需求，专门定制了GL-8080 3D视觉测量方案，以GL-8080 3D相机为核心，搭配自研Phoskey Vision专用软件，依托高精度硬件配置与专属算法支持，实现"高精达标、强抗干扰、高效便捷"的检测目标，无需对原有产线进行大规模改造，快速落地投产，大幅降低落地成本与周期。
核心硬件：GL-8080，筑牢高精度检测根基
GL-8080 3D相机作为方案核心，其参数配置精准匹配陶瓷基片平面度检测需求，从硬件层面彻底解决传统设备的短板：测量范围达76.5±28.5mm，完美覆盖70×60mm陶瓷基片的检测范围，无需频繁调整设备参数；Z轴重复精度低至0.4μm，线性精度达±0.03%F.S.，为高精度平面度检测提供坚实硬件支撑；49KHz高采样频率搭配20000Hz高帧率采集，可快速捕捉陶瓷基片表面细微凹凸变化，确保数据采集无缺失、无遗漏。
同时，设备搭载智能杂光抑制算法，可有效过滤白色光滑、高反光陶瓷表面的漫反射干扰，避免激光线过曝、反射不均等问题，大幅提升点云提取准确率，确保采集的表面数据真实、稳定，从源头解决数据失真的痛点，为平面度计算提供可靠的数据支撑。
落地流程：极简集成，高效适配量产节拍
方案采用极简集成设计，充分贴合企业现有产线布局，实施流程简洁高效、易操作，可快速适配规模化量产需求，具体落地流程如下：
-

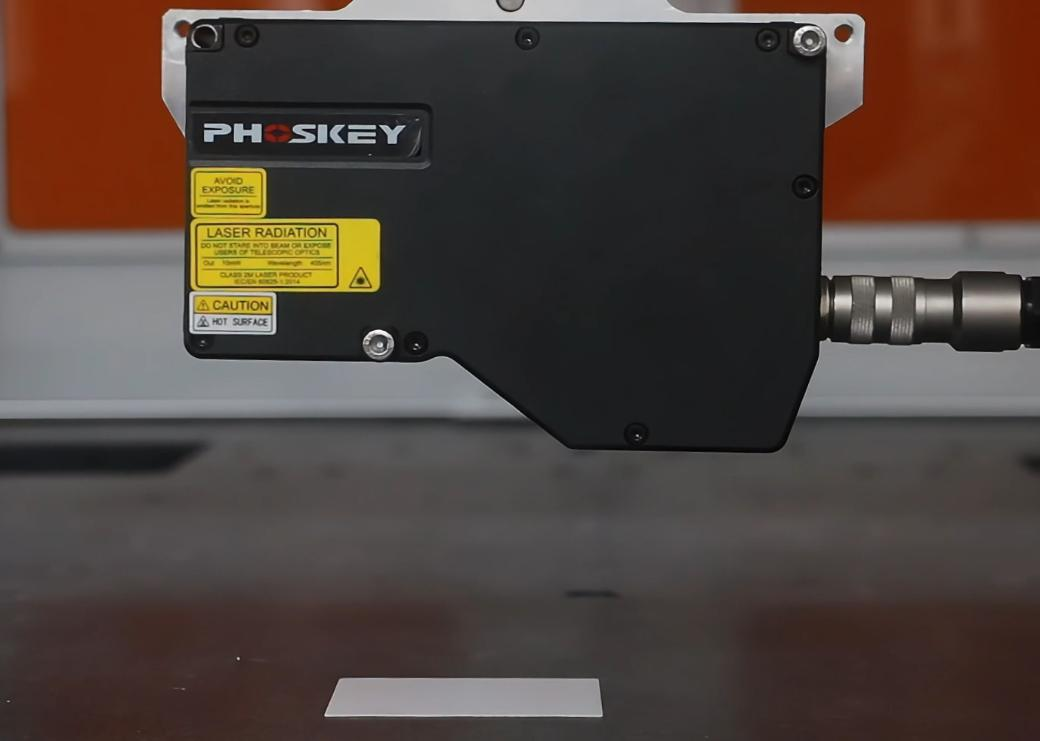

设备部署：将GL-8080 3D相机水平部署于陶瓷基片检测工位，调整相机高度与角度，确保测量范围全面覆盖70×60mm陶瓷基片表面，精准对准检测区域；
-
触发采样：通过编码器触发相机采样，以20000Hz高帧率快速采集陶瓷基片表面三维数据，采样过程高效流畅，无数据缺失，完美适配产线节拍；
-

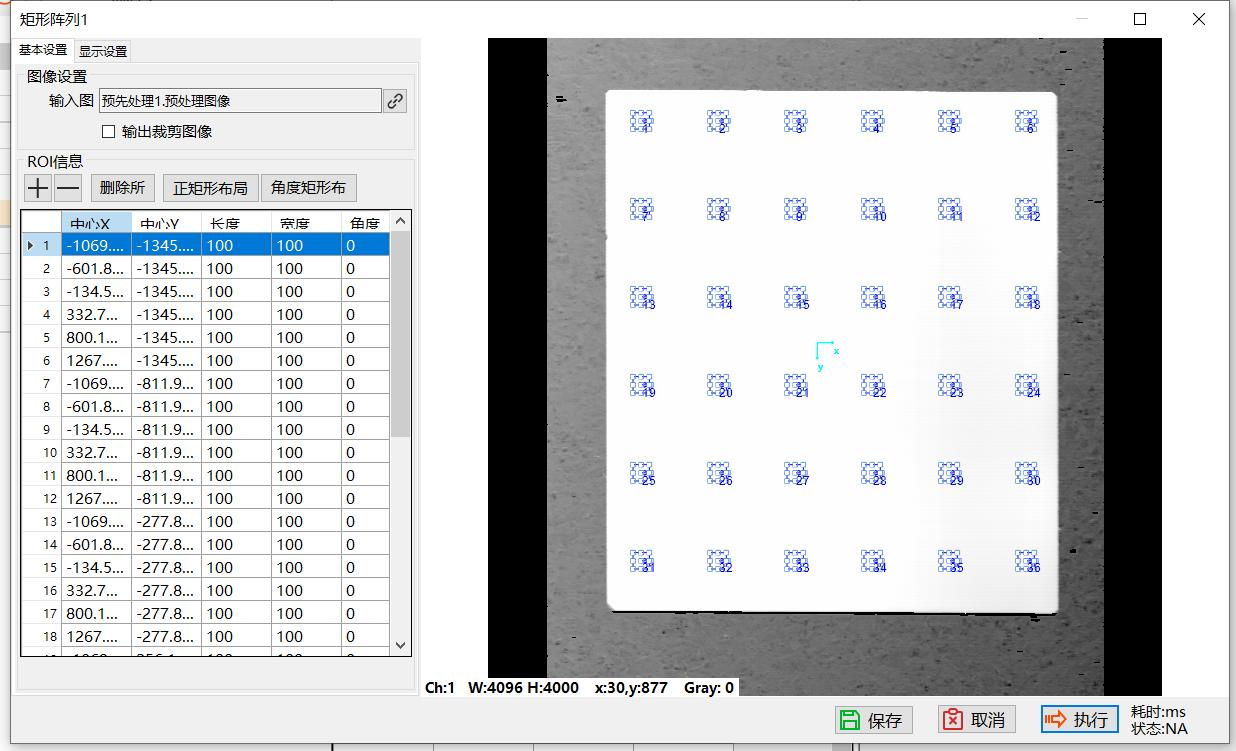

数据处理：依托Phoskey Vision专用软件，按照产品规格建立矩形布局，自动选取36个点位拟合平面，通过专属算法快速计算平面度数值，实时输出检测结果与合格性判定；
-
便捷运维：软件集成大量2D和3D视觉算法模块，用户无需复杂编程，通过拖拽步骤、配置参数即可完成应用部署，大幅降低操作难度与运维成本。
量产赋能：四大核心成果，彰显方案核心价值
GL-8080 3D视觉测量方案落地后，快速适配该企业规模化量产需求，彻底破解了陶瓷基片平面度检测的三大核心痛点，实现了检测精度、检测效率、操作便捷性的多重提升，各项实施成果远超客户预期，为企业创造显著经济效益与品牌价值：
成果一：高精达标，筑牢工艺质控基础
经多次实测验证，方案10次重复测量精度达0.003mm，稳定满足企业±0.005mm的高精度检测要求，精准把控陶瓷基片的平整度与平行度，有效避免平面度不达标导致的后续工艺缺陷，大幅提升产品合格率，为厚铜印刷（TPC）工艺筑牢了坚实的质控基础。
成果二：强抗干扰，检测数据真实可靠
智能杂光抑制算法的应用，彻底解决了白色光滑、高反光陶瓷表面带来的检测干扰问题，点云提取准确率大幅提升，检测数据稳定无失真，有效杜绝误判、漏判现象，为产品品质判定提供了可靠的数据支撑，规避批量不良风险。
成果三：高效便捷，适配量产节拍
方案精准匹配相对运动、编码器触发模式，20000Hz高采样帧率无数据缺失，矩形布局+点位拟合的专属设计，完美适配陶瓷基片复杂的测量逻辑，无需人工手动计算；软件拖拽式操作，大幅简化应用部署与操作流程，提升检测效率，完美适配规模化量产节拍。
成果四：易落地易运维，降低综合成本
极简集成设计无需大规模改造原有产线，快速实现落地投产，降低落地成本；Phoskey Vision专用软件操作便捷，无需专业编程技能，大幅降低人工培训与运维成本，同时减少人工操作误差，进一步为企业提质降本增效。
案例总结：GL-8080，引领陶瓷基片检测行业升级
陶瓷基片作为电子制造高端工艺的核心载体，其平面度检测水平直接关系到后续工艺质量与电子元器件可靠性，面对高精度、材质干扰、测量复杂等行业痛点，传统检测方案已难以适配电子制造精密化、规模化的发展需求。GL-8080 3D视觉测量方案以客户需求为导向，凭借高精度硬件配置、智能抗干扰技术、专属算法支持与极简落地设计，精准破解行业困境，实现了陶瓷基片平面度检测的"高精化、高效化、便捷化"。
此次与知名电子制造企业的成功合作，不仅验证了GL-8080方案的可靠性与专业性，更彰显了其在电子制造陶瓷基片检测领域的核心竞争力。未来，GL-8080 3D视觉测量方案将持续深耕电子制造领域，依托核心技术创新，优化升级检测方案，为更多电子制造企业提供专业、高效的陶瓷基片平面度检测解决方案，助力电子制造产业向高端化、精密化高质量发展。
