基于dcmtk的dicom工具 第十二章 响应鼠标消息实现图像的调窗、缩放、移动

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

• 前言
• 一、添加鼠标消息
• • [1. 类向导添加Displayer鼠标消息](#1. 类向导添加Displayer鼠标消息)
  • [2. 响应代码](#2. 响应代码)
• 二、调窗
• 三、移动
• 四、缩放
• 五、自定义光标

---

前言

前两章成功加载dicom文件，并显示到对话框中。本章介绍用户通过鼠标操作，实现调窗、缩放、移动三个功能。

1. 鼠标左键按下+鼠标移动->调窗
2. 鼠标中键按下+鼠标移动->移动
3. 鼠标右键按下+鼠标移动->缩放

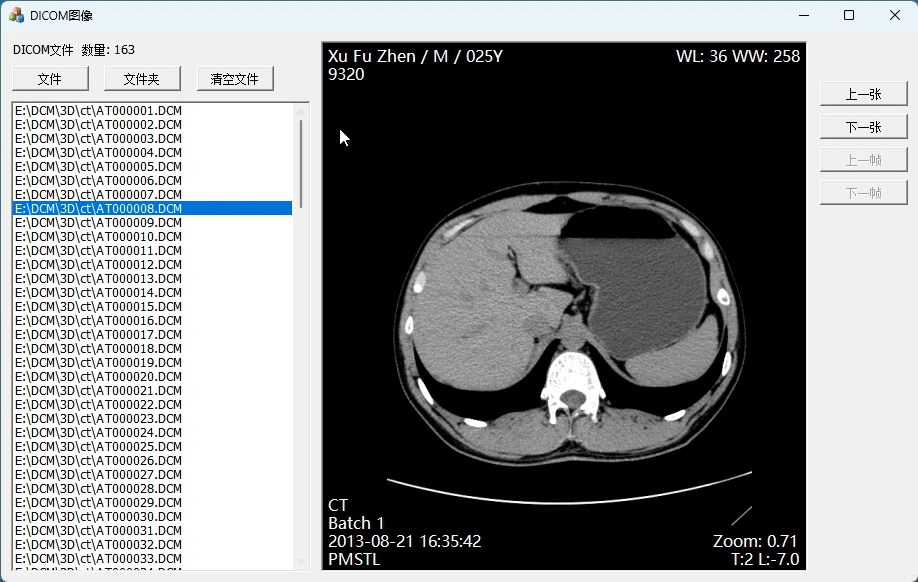

效果如下：

---

一、添加鼠标消息

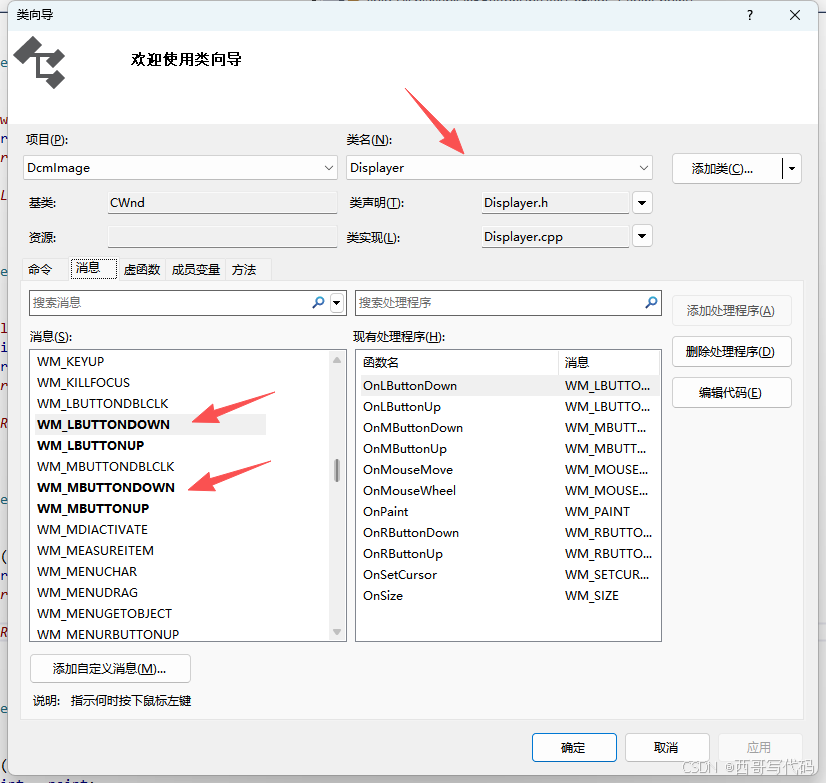

1. 类向导添加Displayer鼠标消息

在vs2017中，点击菜单"项目"->"类向导..." 或才按快捷键 Ctrl+Shift+X 调出"类向导"对话框，类名选择Displayer，在"消息"选项卡中添加 WM_LBUTTONDOWN，WM_LBUTTONUP，WM_MBUTTONDOWN，WM_MBUTTONUP，WM_RBUTTONDOWN，WM_RBUTTONUP，

WM_MOUSEMOVE七个消息。

2. 响应代码

OnLButtonDown， OnRButtonDown， OnMButtonDown中记录鼠标按下位置和鼠标操作开始

OnLButtonUp，OnRButtonUp，OnMButtonUp中记录鼠标操作结束

OnMouseMove中根据前面记录的鼠标操作类型分别调用AdjustWindow进行调窗，Pan进行移动，Scale进行缩放

头文件内联函数：

...
private:
	enum MouseAction {
		MA_None,
		MA_Window,   // 调窗
		MA_Pan,      // 移动
		MA_Scale     // 缩放
	};

	MouseAction m_action;
	CPoint m_lastPoint;

	void startWindow() {
		m_action = MA_Window;
	}
	void endWindow() {
		m_action = MA_None;
	}
	void startPan() {
		m_action = MA_Pan;
	}
	void endPan() {
		m_action = MA_None;
	}
	void startScale() {
		m_action = MA_Scale;
	}
	void endScale() {
		m_action = MA_None;
	}

源文件：

void Displayer::OnLButtonDown(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	startWindow();
	m_lastPoint = point;
	m_hCursor = m_curWin;
	SetCursor(m_hCursor);

	CWnd::OnLButtonDown(nFlags, point);
}


void Displayer::OnLButtonUp(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	endWindow();
	m_hCursor = m_curArrow;
	SetCursor(m_hCursor);

	CWnd::OnLButtonUp(nFlags, point);
}


void Displayer::OnRButtonDown(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	startScale();
	m_lastPoint = point;
	m_hCursor = m_curScale;
	SetCursor(m_hCursor);

	CWnd::OnRButtonDown(nFlags, point);
}


void Displayer::OnRButtonUp(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	endScale();
	m_hCursor = m_curArrow;
	SetCursor(m_hCursor);

	CWnd::OnRButtonUp(nFlags, point);
}


void Displayer::OnMButtonDown(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	startPan();
	m_lastPoint = point;
	m_hCursor = m_curPan;
	SetCursor(m_hCursor);

	CWnd::OnMButtonDown(nFlags, point);
}


void Displayer::OnMButtonUp(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	endPan();
	m_hCursor = m_curArrow;
	SetCursor(m_hCursor);

	CWnd::OnMButtonUp(nFlags, point);
}


void Displayer::OnMouseMove(UINT nFlags, CPoint point)
{
	// TODO: 在此添加消息处理程序代码和/或调用默认值
	int deltaX = point.x - m_lastPoint.x;
	int deltaY = point.y - m_lastPoint.y;

	CRect rc;
	GetClientRect(&rc);

	switch (m_action)
	{
	case Displayer::MA_None:
		break;
	case Displayer::MA_Window:
		AdjustWindow(deltaX, deltaY);
		break;
	case Displayer::MA_Pan:
		Pan(deltaX, deltaY);
		break;
	case Displayer::MA_Scale:
		Scale(deltaY);
		break;
	default:
		break;
	}

	m_lastPoint = point;
	CWnd::OnMouseMove(nFlags, point);
}

二、调窗

AdjustWindow函数，鼠标上下移动改变窗位，鼠标左右移动改变窗宽。根据dicom图像最大最小像素值自动计算调窗幅度。

AdjustWindow需要调用CreateDIB生成新的位图数据。

Displayer类：

void Displayer::AdjustWindow(int deltaX, int deltaY)
{
	// 根据图像最大最小像素值计算调窗值，窗宽不小于1
	double minVal, maxVal;
	m_pImage->GetRange(minVal, maxVal);

	double deltaWW = (maxVal - minVal) / 1024 * deltaX;
	double deltaWC = (maxVal - minVal) / 1024 * deltaY;
	m_drawParam.winWidth += deltaWW;
	m_drawParam.winCenter += deltaWC;
	if (m_drawParam.winWidth < 1) m_drawParam.winWidth = 1;

	m_pImage->CreateDIB(m_pDib, m_drawParam.width, m_drawParam.height, m_drawParam.winCenter,
		m_drawParam.winWidth, m_drawParam.nFrame, m_drawParam.bNagtive, true);
	Invalidate();
}

DcmParser类：

void DcmParser::GetRange(double& minVal, double& maxVal)
{
	if (m_pDcmImg) {
		m_pDcmImg->getMinMaxValues(minVal, maxVal);
	}
}

CBaseImage类，CDicomImage类

class CBaseImage
{
public:
	CBaseImage();
	virtual ~CBaseImage();

public:
	PatientInfo& GetPatientInfo();
	StudyInfo&   GetStudyInfo();
	SeriesInfo&  GetSeriesInfo();
	ImageInfo&   GetImageInfo();
	....
	// 增加接口函数
	virtual void GetRange(double& minVal, double& maxVal) = 0;
}

void CDicomImage::GetRange(double& minVal, double& maxVal)
{
	m_parser.GetRange(minVal, maxVal);
}

三、移动

Pan函数移动图像，只需要修改绘制参数nOffsetX，nOffsetY，调用Invalidate重绘即可。

void Displayer::Pan(int deltaX, int deltaY)
{
	m_drawParam.nOffsetX += deltaX;
	m_drawParam.nOffsetY += deltaY;
	Invalidate();
}

四、缩放

Scale函数缩放图像，只需要修改绘制参数zoom，调用Invalidate重绘即可。

void Displayer::Scale(int delta)
{
	bool reDraw = true;
	float factor = m_drawParam.zoom*0.02;
	if (delta > 0) {
		if ((m_drawParam.zoom - factor)*m_drawParam.width < 20
			|| (m_drawParam.zoom - factor)*m_drawParam.height < 20)
		{
			reDraw = false;
		}
		else {
			m_drawParam.zoom -= factor;
		}
	}
	else {
		if (m_drawParam.zoom + factor > 10) {
			reDraw = false;
		}
		else {
			m_drawParam.zoom += factor;
		}
	}

	if (reDraw)
		Invalidate();
}

五、自定义光标

当不同鼠标按键按下时，会切换不同的光标以表示当前正使用的功能，在MFC中使用自定义光标参考文章MFC 使用自定义光标
