Apache IoTDB（7）：设备模板管理——工业物联网元数据标准化的破局之道

引言：物联网时代的元数据管理困境

Apache IoTDB通过革命性的设备模板技术，实现了从"设备级管理"到"模板级共享"的范式突破。本文详细讲述了设备模板管理如何通过元数据标准化，实现同类型设备物理量元数据的共享复用，达到"创建一次模板，管理万级设备"的规模效应。

Apache IoTDB 时序数据库【系列篇章】：

No.	文章地址（点击进入）
1	Apache IoTDB（1）：时序数据库介绍与单机版安装部署指南
2	Apache IoTDB（2）：时序数据库 IoTDB 集群安装部署的技术优势与适用场景分析
3	Apache IoTDB（3）：时序数据库 IoTDB Docker部署从单机到集群的全场景部署与实践指南
4	Apache IoTDB（4）：深度解析时序数据库 IoTDB 在Kubernetes 集群中的部署与实践指南
5	Apache IoTDB（5）：深度解析时序数据库 IoTDB 中 AINode 工具的部署与实践
6	Apache IoTDB（6）：深入解析数据库管理操作------增删改查与异构数据库实战指南

一、设备模板的技术革新

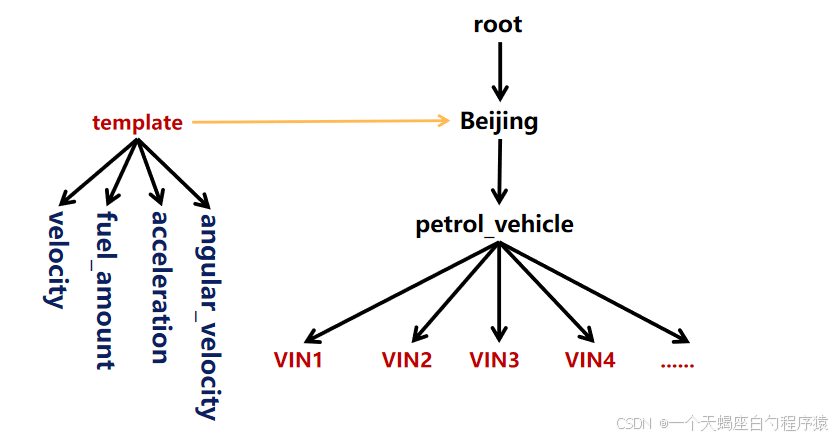

IoTDB完成了核心架构升级，将原有的"Schema Template"重构为"Device Template"，这一转变标志着元数据管理从"数据结构定义"向"设备实体建模"的范式转移。其中包含三大核心：

元数据标准化引擎

设备模板本质是预封装的元数据容器，包含测量点（Measurement）、数据类型、编码方式、压缩算法四维元信息。IoTDB自动生成标准化时间序列，避免重复定义
动态元数据同步机制

模板元数据通过Thrift协议在集群节点间实时同步，采用增量更新策略。当新增"噪音"测量点至电机模板时，所有绑定该模板的设备自动扩展元数据，权限系统自动继承新时间序列的访问控制
模板版本控制系统

IoTDB 引入模板版本管理功能，支持模板变更回滚与灰度发布。通过ALTER DEVICE TEMPLATE命令可修改模板结构，系统自动记录版本历史。确保元数据变更可追溯

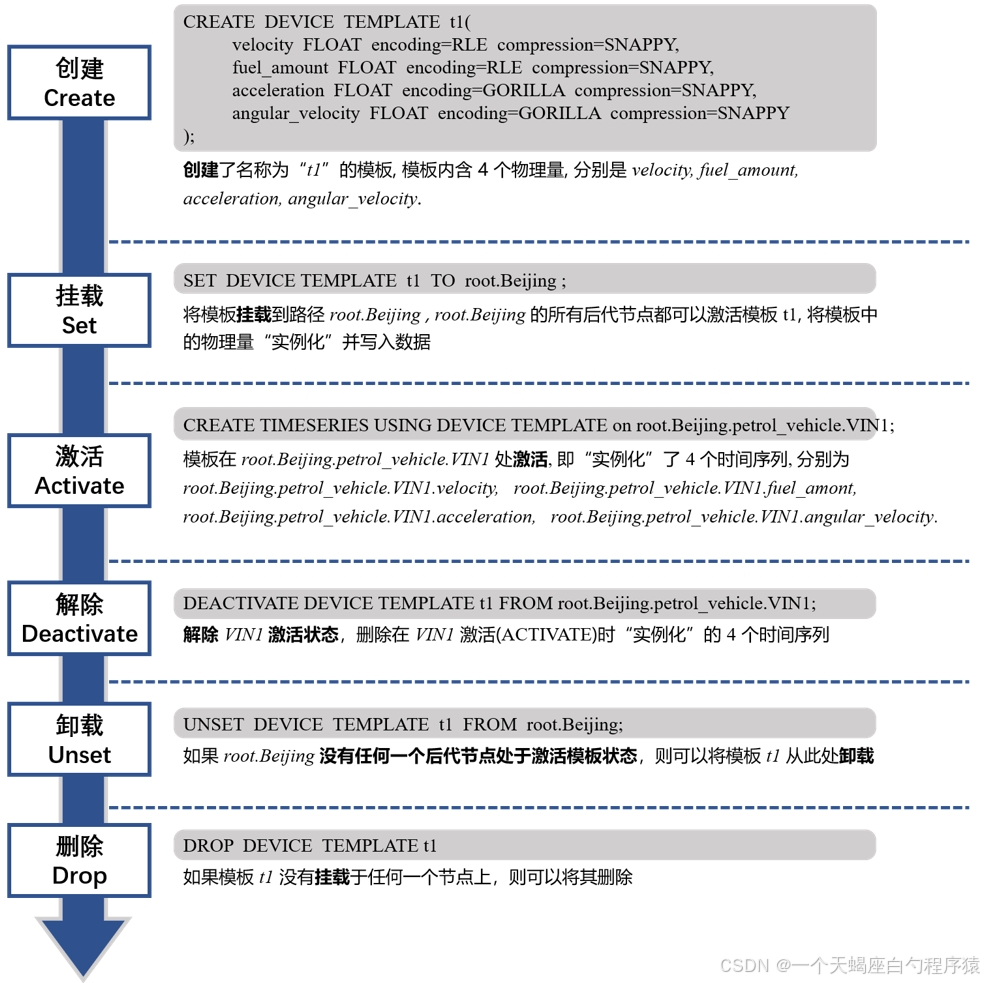

二、模板创建

创建设备模板的 SQL 语法如下：

sql 复制代码

CREATE DEVICE TEMPLATE <templateName> ALIGNED? '(' <measurementId> <attributeClauses> [',' <measurementId> <attributeClauses>]+ ')'

示例1：创建包含两个非对齐序列的元数据模板

sql 复制代码

IoTDB> create device template t1 (temperature FLOAT, status BOOLEAN)

示例2：创建包含一组对齐序列的元数据模板

sql 复制代码

IoTDB> create device template t2 aligned (lat FLOAT, lon FLOAT)

其中，物理量 lat 和 lon 是对齐的。

创建模板时，系统会默认指定编码压缩方式，无需手动指定，若业务场景需要手动调整，可参考如下示例：

sql 复制代码

IoTDB> create device template t1 (temperature FLOAT encoding=RLE, status BOOLEAN encoding=PLAIN compression=SNAPPY)

三、模板挂载与激活

3.1 挂载设备模板

元数据模板在创建后，需执行挂载操作，方可用于相应路径下的序列创建与数据写入。

推荐将模板挂载在 database 节点上，不建议将模板挂载到 database 上层的节点上。

模板挂载路径下禁止创建普通序列，已创建了普通序列的前缀路径上不允许挂载模板。

挂载元数据模板的 SQL 语句如下所示：

sql 复制代码

IoTDB> set device template t1 to root.sg1.d1

3.2 激活设备模板

挂载好设备模板后，且系统开启自动注册序列功能的情况下，即可直接进行数据的写入。例如 database 为 root.sg1，模板 t1 被挂载到了节点 root.sg1.d1，那么可直接向时间序列（如 root.sg1.d1.temperature 和 root.sg1.d1.status）写入时间序列数据，该时间序列已可被当作正常创建的序列使用。

注意：在插入数据之前或系统未开启自动注册序列功能，模板定义的时间序列不会被创建。可以使用如下SQL语句在插入数据前创建时间序列即激活模板：

sql 复制代码

IoTDB> create timeseries using device template on root.sg1.d1

示例：执行以下语句

sql 复制代码

IoTDB> set device template t1 to root.sg1.d1
IoTDB> set device template t2 to root.sg1.d2
IoTDB> create timeseries using device template on root.sg1.d1
IoTDB> create timeseries using device template on root.sg1.d2

查看时间序列：

命令语句：

sql 复制代码

show timeseries root.sg1.**

返回结果：

text 复制代码

+-----------------------+-----+-------------+--------+--------+-----------+----+----------+--------+-------------------+
|             timeseries|alias|     database|dataType|encoding|compression|tags|attributes|deadband|deadband parameters|
+-----------------------+-----+-------------+--------+--------+-----------+----+----------+--------+-------------------+
|root.sg1.d1.temperature| null|     root.sg1|   FLOAT|     RLE|     SNAPPY|null|      null|    null|               null|
|     root.sg1.d1.status| null|     root.sg1| BOOLEAN|   PLAIN|     SNAPPY|null|      null|    null|               null|
|        root.sg1.d2.lon| null|     root.sg1|   FLOAT| GORILLA|     SNAPPY|null|      null|    null|               null|
|        root.sg1.d2.lat| null|     root.sg1|   FLOAT| GORILLA|     SNAPPY|null|      null|    null|               null|
+-----------------------+-----+-------------+--------+--------+-----------+----+----------+--------+-------------------+

查看设备：

命令语句：

sql 复制代码

show devices root.sg1.**

返回结果：

text 复制代码

+---------------+---------+---------+
|        devices|isAligned| Template|
+---------------+---------+---------+
|    root.sg1.d1|    false|     null|
|    root.sg1.d2|     true|     null|
+---------------+---------+---------+

四、查看设备模板

4.1 查看所有设备模板

SQL 语句如下所示：

sql 复制代码

IoTDB> show device templates

执行结果如下：

text 复制代码

+-------------+
|template name|
+-------------+
|           t2|
|           t1|
+-------------+

4.2 查看某个设备模板下的物理量

SQL 语句如下所示：

sql 复制代码

IoTDB> show nodes in device template t1

执行结果如下：

text 复制代码

+-----------+--------+--------+-----------+
|child nodes|dataType|encoding|compression|
+-----------+--------+--------+-----------+
|temperature|   FLOAT|     RLE|     SNAPPY|
|     status| BOOLEAN|   PLAIN|     SNAPPY|
+-----------+--------+--------+-----------+

4.3 查看挂载了某个设备模板的路径

SQL 语句如下所示：

sql 复制代码

IoTDB> show paths set device template t1

执行结果如下：

text 复制代码

+-----------+
|child paths|
+-----------+
|root.sg1.d1|
+-----------+

4.4 查看使用了某个设备模板的路径

SQL 语句如下所示：

sql 复制代码

IoTDB> show paths using device template t1

执行结果如下：

text 复制代码

+-----------+
|child paths|
+-----------+
|root.sg1.d1|
+-----------+

五、解除设备模板

5.1 若需删除模板表示的某一组时间序列，可采用解除模板操作，

SQL语句如下所示：

sql 复制代码

IoTDB> delete timeseries of device template t1 from root.sg1.d1

或者

sql 复制代码

IoTDB> deactivate device template t1 from root.sg1.d1

5.2 解除操作支持批量处理

SQL语句如下所示：

sql 复制代码

IoTDB> delete timeseries of device template t1 from root.sg1.*, root.sg2.*

或者

sql 复制代码

IoTDB> deactivate device template t1 from root.sg1.*, root.sg2.*

若解除命令不指定模板名称，则会将给定路径涉及的所有模板使用情况均解除

六、卸载、删除、修改设备模板

6.1 卸载设备模板

卸载设备模板的 SQL 语句如下所示：

sql 复制代码

IoTDB> unset device template t1 from root.sg1.d1

注意：不支持卸载仍处于激活状态的模板，需保证执行卸载操作前解除对该模板的所有使用，即删除所有该模板表示的序列

6.2 删除设备模板

删除设备模板的 SQL 语句如下所示：

sql 复制代码

IoTDB> drop device template t1

注意：不支持删除已经挂载的模板，需在删除操作前保证该模板卸载成功

6.3 修改设备模板

在需要新增物理量的场景中，可以通过修改设备模板来给所有已激活该模板的设备新增物理量。

修改设备模板的 SQL 语句如下所示：

sql 复制代码

IoTDB> alter device template t1 add (speed FLOAT)

向已挂载模板的路径下的设备中写入数据，若写入请求中的物理量不在模板中，将自动扩展模板

七、结语：模板管理带来的范式变革

Apache IoTDB的设备模板管理技术，正在为物联网平台的大规模落地铺就坚实的元数据基石。IoTDB 支持设备模板功能，实现同类型不同实体的物理量元数据共享，减少元数据内存占用，同时简化同类型实体的管理。设备模板管理必将释放更大的技术价值，推动工业物联网迈向更智能、更高效的未来。
