WiFi 和 MQTT 协议

1. 物联网组网
  • 设备组网是通过一定技术手段，将设备可以在一定的范围内进行数据传递和操作控制。常见的组网设备
  • WiFi 4G/5G NB-IoT LoRa BlueTooth LwIP(以太网)
  • 联网之后的设备可以将数据上发到云端，同时可以从云端得到相关的数据内容。
    • 远程监控
    • 远程操作
    • 批量多路处理
2. ESP 8266 WiFi 模块

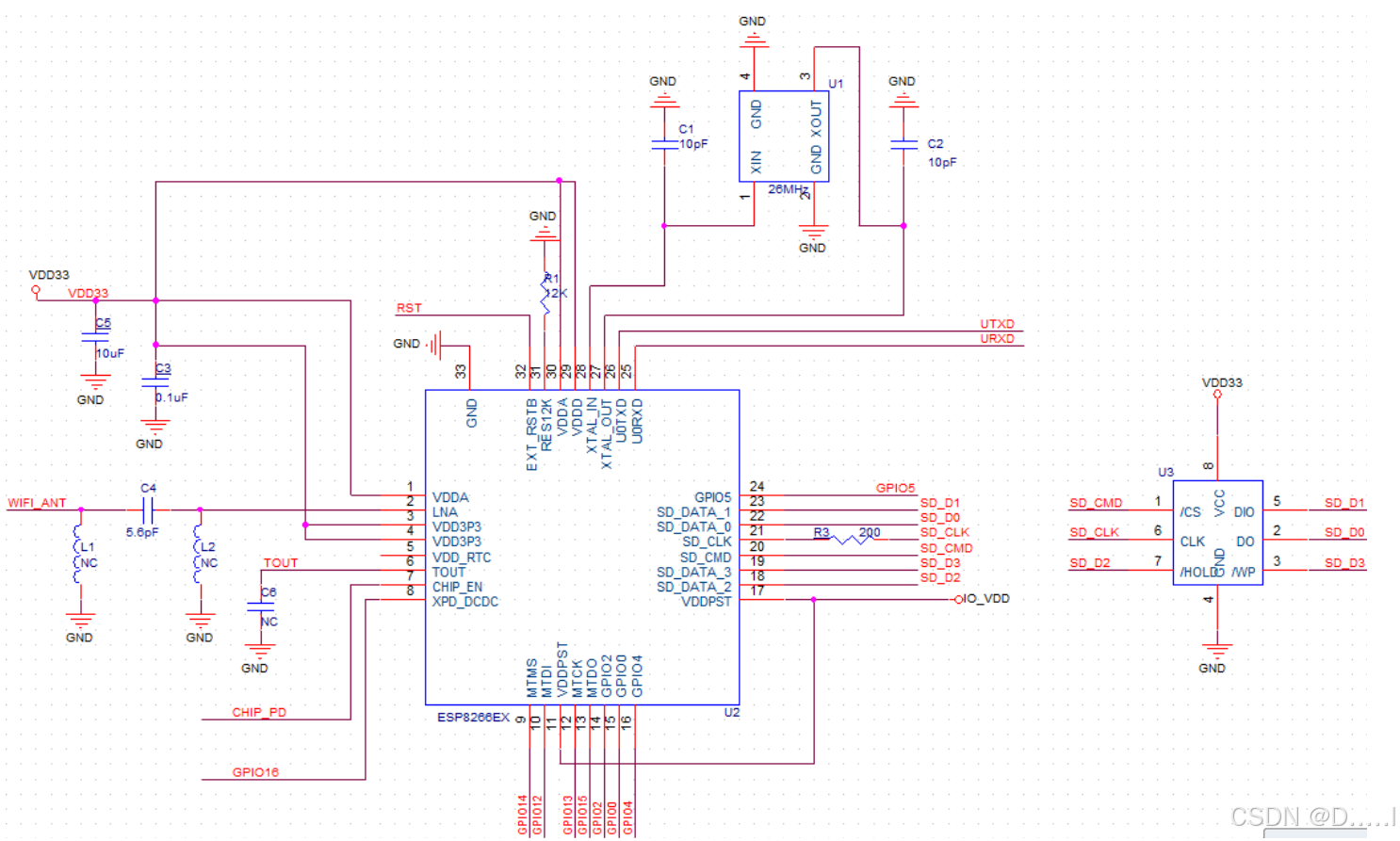

2.1 原理图

▪ 802.11 b/g/n

▪ Wi-Fi Direct (P2P)、soft-AP

▪ 内置TCP/IP协议栈

▪ 内置TR开关、balun、LNA、功率放大器和匹配网络

▪ 内置PLL、稳压器和电源管理组件

▪ 802.11b模式下+19.5dBm的输出功率

▪ ⽀支持天线分集

▪ 断电泄露电流小于10uA

▪ 内置低功率32位CPU：可以兼作应用处理器

▪ SDIO 2.0、 SPI、UART

▪ STBC、1x1 MIMO、2x1 MIMO

▪ A-MPDU 、A-MSDU的聚合和 0.4μs的保护间隔

▪ 2ms之内唤醒、连接并传递数据包

▪ 待机状态消耗功率小于1.0mW (DTIM3)

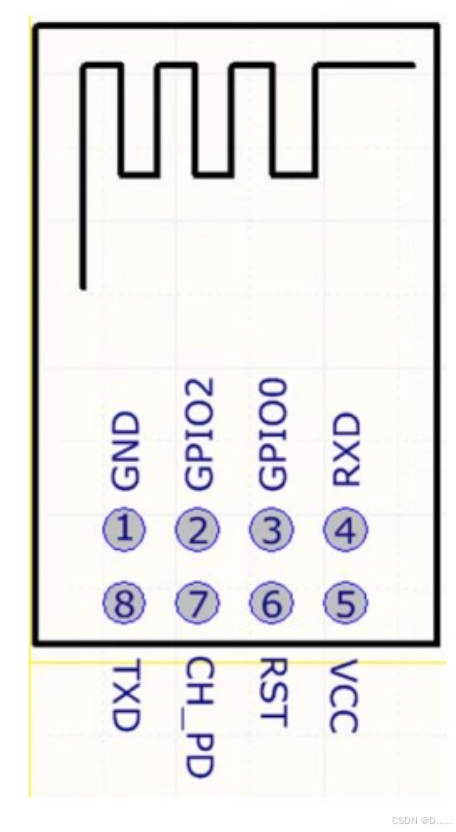

2.2 ESP8266 模块和 STM32 链接

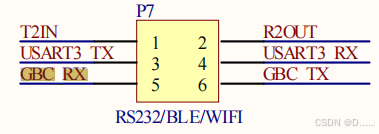

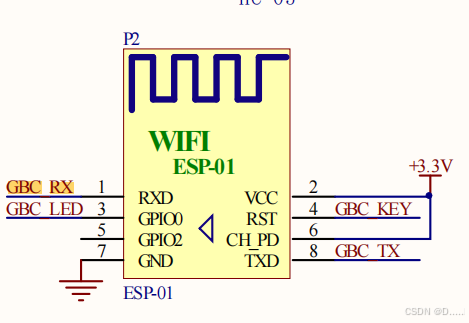

ESP8266 模块对应的电路引脚情况

  • 重点关注 RXD 和 TXD
  • RXD 是用于接收 MCU 提供的 AT 指令
  • TXD 是用于反馈数据到 MCU ，包括 AT 指令响应，网络数据响应内容，主要数据形式为【字符串形式】，除了基本字符串格式，包括方便后续解析使用的 JSON 格式数据

当前开发板中，对应的板载链接效果

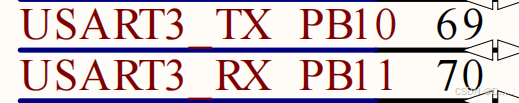

  • ESP8266 模块的 RXD ==> MCU USART3 TX ==> PB10
  • ESP8266 模块的 TXD ==> MCU USART3 RX ==> PB11
  • 需要通过配置 USART3 数据发送和接收，来进行 ESP8266 WiFi 模块控制，利用 USART3 TX 发送 AT 指令到 WiFi 模块，利用 USART3 RX 接受 WiFi 模块的反馈数据。
  • PB11 ==> RX 浮空输入模式
  • PB10 ==> TX 复用推挽模式
2.3 AT 指令操作 WiFi 模块连接 AP 热点

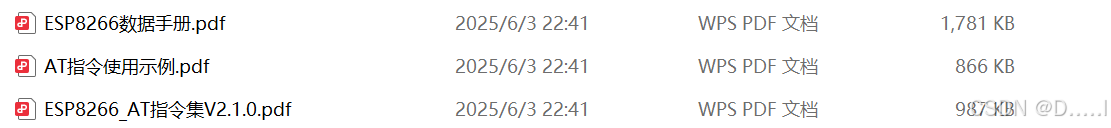

参考文档

c 复制代码
#include "ESP8266.h"

ESP8266_Data esp8266_val = {0};
void ESP8266_Init(void)
{
	/*
	1. 时钟使能
		需要进行使用内容有 GPIOB 和 USART3
		APB2ENR --> GPIOB
		APB1ENR --> USART3
	*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);

	/*
	2. 配置 GPIO
	*/
	GPIO_InitTypeDef GPIO_InitStructure;

	// PB11 --> RX 浮空输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	// PB10 --> TX 复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	/*
	3. 配置 USART3 工作模式
	*/
	USART_InitTypeDef USART_InitStructure;

	// 波特率
	USART_InitStructure.USART_BaudRate = 115200;
	// 软件控制
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	// 8N1
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	// 使能 RX 和 TX
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	USART_Init(USART3, &USART_InitStructure);

	// USART3 开启工作
	USART_Cmd(USART3, ENABLE);

	/*
	4. USART3 对应的中断使能配置
	*/
	NVIC_InitTypeDef NVIC_InitStructure;

	/*
	分别开启 USART_IT_IDLE 和 USART_IT_RXNE 中断
	*/
	USART_ITConfig(USART3, USART_IT_IDLE, ENABLE);
	USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);

	// 设置当前优先级组为 NVIC_PriorityGroup_2 2 个占先，2 个次级
	NVIC_SetPriorityGrouping(NVIC_PriorityGroup_2);

	NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  // 占先优先级 0
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;         // 次级优先级 1
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

	NVIC_Init(&NVIC_InitStructure);
}

void USART3_IRQHandler(void)
{
	u16 val = 0;


	/*
	1. 处理 RXNE 中断
		接收数据缓冲区非空，需要进行接收数据处理
	2. 处理 IDLE 中断
		当前接收数据总线已空闲，数据接收完毕
	*/
	/*
	检测到数据总线空闲，表示数据接收完毕，进行展示处理，同时
	处理当前中断标志位
		IDLE 清除要求
			1. 读取 USARTx->SR
			2. 读取 USARTx->DR
	不建议使用 void USART_ClearFlag(USART_TypeDef* USARTx, uint16_t USART_FLAG)
	*/
	if (USART_GetITStatus(USART3, USART_IT_IDLE) == SET)
	{
		esp8266_val.flag = 1;

		val = USART3->SR;
		val = USART3->DR;

		USART1_SendBuffer(esp8266_val.data, esp8266_val.count);
	}
	/*
	如果 flag 为 1 表示以当前数据已进行后续处理，需要对当前占用的内存空间
	进行擦除操作，方便进入下一次数据接受
	*/
	if (esp8266_val.flag)
	{
		memset(&esp8266_val, 0, sizeof(ESP8266_Data));
	}

	if (USART_GetITStatus(USART3, USART_IT_RXNE) == SET)
	{
		// 从 USART3 读取数据，存储到 esp8266_val 结构中，同时赋值 data 存储数据
		// count 累加有效数据个数
		esp8266_val.data[esp8266_val.count++] = USART_ReceiveData(USART3);

		// 如果数据已满，利用 USART1 发送数据到 PC 串口调试工具
		if (esp8266_val.count == ESP8266_DATA_SIZE)
		{
			// USART1_SendBuffer(esp8266_val.data, esp8266_val.count);
			esp8266_val.flag = 1;
		}
	}


}

void ESP8266_SendByte(u8 byte)
{
	while (USART_GetFlagStatus(USART3, USART_FLAG_TC) == RESET);

	USART_SendData(USART3, byte);
}

void ESP8266_SendBuffer(u8 *buffer, u16 count)
{
	while (count--)
	{
		ESP8266_SendByte(*buffer);
		buffer++;
	}
}

void ESP8266_SendString(const char * str)
{
	while (*str)
	{
		ESP8266_SendByte(*str);
		str++;
	}
}

void ESP8266_Send_AT(const char *cmd, const char *ack, u16 timeout)
{
	// 展示 AT 指令内容
	printf("AT cmd : %s", cmd);

	/*
	发送 AT 指令到 ESP8266
	*/
	ESP8266_SendString(cmd);

	/*
	ESP8266 会返回对应的响应信息，USART3 接收数据信息是通过
	USART3_IRQHandler 处理，数据会存储到 ESP8266_Data 结构体中
	*/
	while (timeout)
	{
		// 根据应答结果判断，确定应答效果
		if (!ESP8266_AckCheck(ack))
		{
			break;
		}

		timeout--;
		SysTick_Delay_ms(1);
	}

	// 如果没有超时，表示应答信息正常
	if (timeout)
	{
		// printf("ACK Success\n");
	}
	else
	{
		// printf("ACK Failed\n");
	}
}

u8 ESP8266_AckCheck(const char *ack)
{
	// 判断当前 ESP8266 数据释放发送完成
	// 根据 ESP8266_Data 结构体中的 flag 进行判断
	if (esp8266_val.flag)
	{
		if (strstr((const char *)esp8266_val.data, ack))
		{
			return 0;
		}
		else
		{
			return 1;
		}
	}

	return 1;
}

void ESP8266_Connect(const char *ssid, const char *psk)
{
	printf("ESP8266 WiFi Connect!\n");

	// 1. 发送 AT 指令，判断当前设备是否正常工作
	ESP8266_Send_AT("AT\r\n", "OK", 2000);
	SysTick_Delay_ms(500);

	// 2. 设置当前 ESP8266 工作模式为 STA(Station) 模式
	ESP8266_Send_AT("AT+CWMODE=1\r\n", "OK", 2000);
	SysTick_Delay_ms(500);

	// 3. 扫描当前可以连接的 AP 热点信息，包括 SSID，信号强度
	ESP8266_Send_AT("AT+CWLAP\r\n", "OK", 2000);
	SysTick_Delay_ms(5000);

	// 4. 连接目标热点，提供 SSID 和 PSK，组装字符串时，必须将
	// AT 指令以 \r\n 结尾
	char connectCmd[128] = "";
	sprintf(connectCmd, "AT+CWJAP=\"%s\",\"%s\"\r\n", ssid, psk);
	ESP8266_Send_AT(connectCmd, "OK", 2000);
	SysTick_Delay_ms(5000);

	// 5. 网络连接情况
	ESP8266_Send_AT("AT+CIFSR\r\n", "OK", 2000);
	SysTick_Delay_ms(2000);

}
3. MQTT 协议

MQTT 参考文档

3.1 MQTT 概述

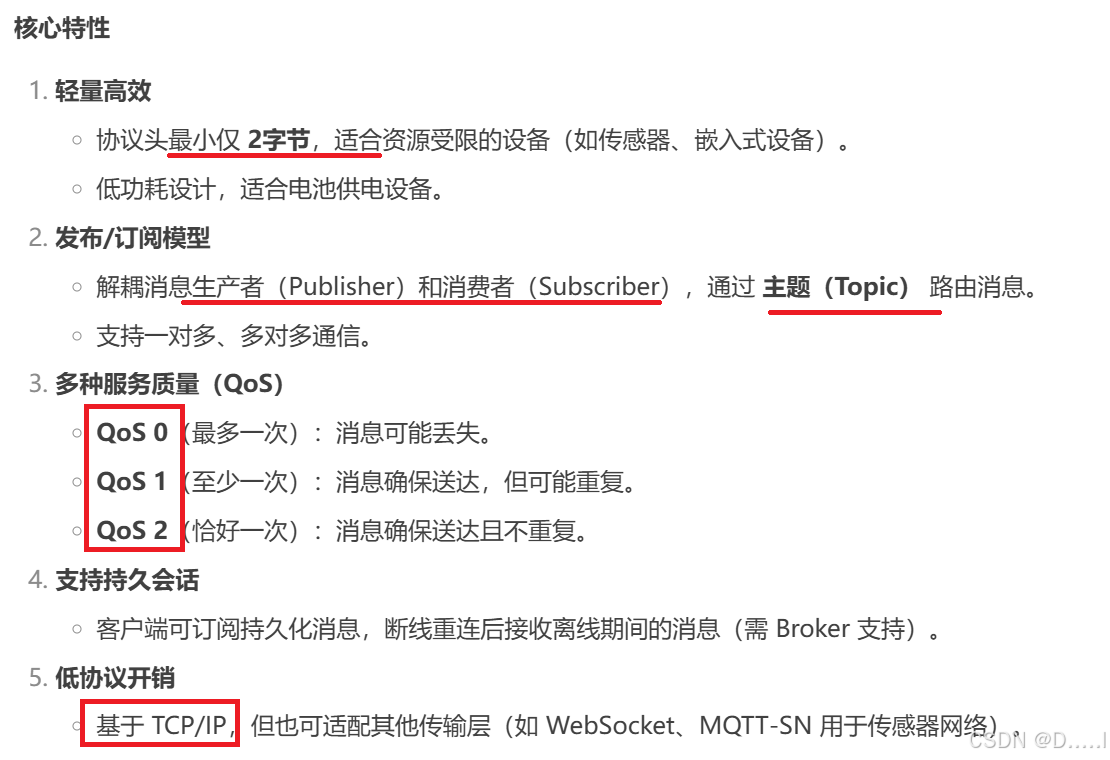

  • 广泛用于 物联网设备联网通信的传输协议，基于 TCP/IP 实现
  • MQTT 区分客户端和服务器，本地 STM32 + ESP8266 + MQTT 支持，可以认为是 MQTT 的客户端，同时云平台 (ThingsCloud Onenet Aliyun) 物联网平台可以认为是 MQTT 服务器。
  • MQTT 协议中，重点内容是**【服务器连接】【订阅主题】【发布消息】**
    • 服务器连接 ： 当前 MQTT 客户端链接对应的 MQTT 服务器
    • **订阅主题 ： ** MQTT 服务器一旦通过指定主题下发数据，MQTT 客户端可以收到服务器下发的数据内容，可以完成设备控制，例如 LED 亮灭，舵机控制。。。
    • 发布消息 ： MQTT 客户端按照 MQTT 服务器要求，和云平台自定义内容，将本地数据发送到云平台。可以将传感器数据进行上传。。。
3.2 MQTT 相关技术内容

MQTT 技术特征

  • MQTT 版本有 5.0.0 和 3.1.1
    • 5.0.0 是最新版本，支持功能更多，使用更为方便
    • 3.1.1 是目前主流设备端使用的大面积版本，使用相对复杂。
3.3 MQTT 控制报文结构
3.3.1 MQTT 报文组成部分
  • Fixed header ： 确定当前 MQTT 发送的数据目标，例如 连接服务器，发布数据，订阅主题
  • Variable header ： 根据当前 MQTT Fixed header 目标任务需求，提供不同的报文参数
  • Payload ：根据当前 MQTT 报文类型和目标数据需求，提供的用户有效载荷内容
组成部分 内容分析
Fixed header 固定报头，所有控制报文都包含
Variable header 可变报头，部分控制报文包含
Payload 有效载荷，部分控制报文包含
3.3.2 Fixed header 固定报头

格式内容

  • 主要有 MQTT 控制报文类型和报文类型指定标志
  • 剩余长度

MQTT 控制报文类型，在 Fixed Header 固定头中，对应的是第一个字节的 7 ~ 4 位

名字 值 报文流动方向 描述
Reserved 0 禁止 保留
CONNECT 1 客户端到服务端 客户端请求连接服务端
CONNACK 2 服务端到客户端 连接报文确认
PUBLISH 3 两个方向都允许 发布消息
PUBACK 4 两个方向都允许 QoS 1消息发布收到确认
PUBREC 5 两个方向都允许 发布收到（保证交付第一步）
PUBREL 6 两个方向都允许 发布释放（保证交付第二步）
PUBCOMP 7 两个方向都允许 QoS 2消息发布完成（保证交互第三步）
SUBSCRIBE 8 客户端到服务端 客户端订阅请求
SUBACK 9 服务端到客户端 订阅请求报文确认
UNSUBSCRIBE 10 客户端到服务端 客户端取消订阅请求
UNSUBACK 11 服务端到客户端 取消订阅报文确认
PINGREQ 12 客户端到服务端 心跳请求
PINGRESP 13 服务端到客户端 心跳响应
DISCONNECT 14 客户端到服务端 客户端断开连接
Reserved 15 禁止 保留

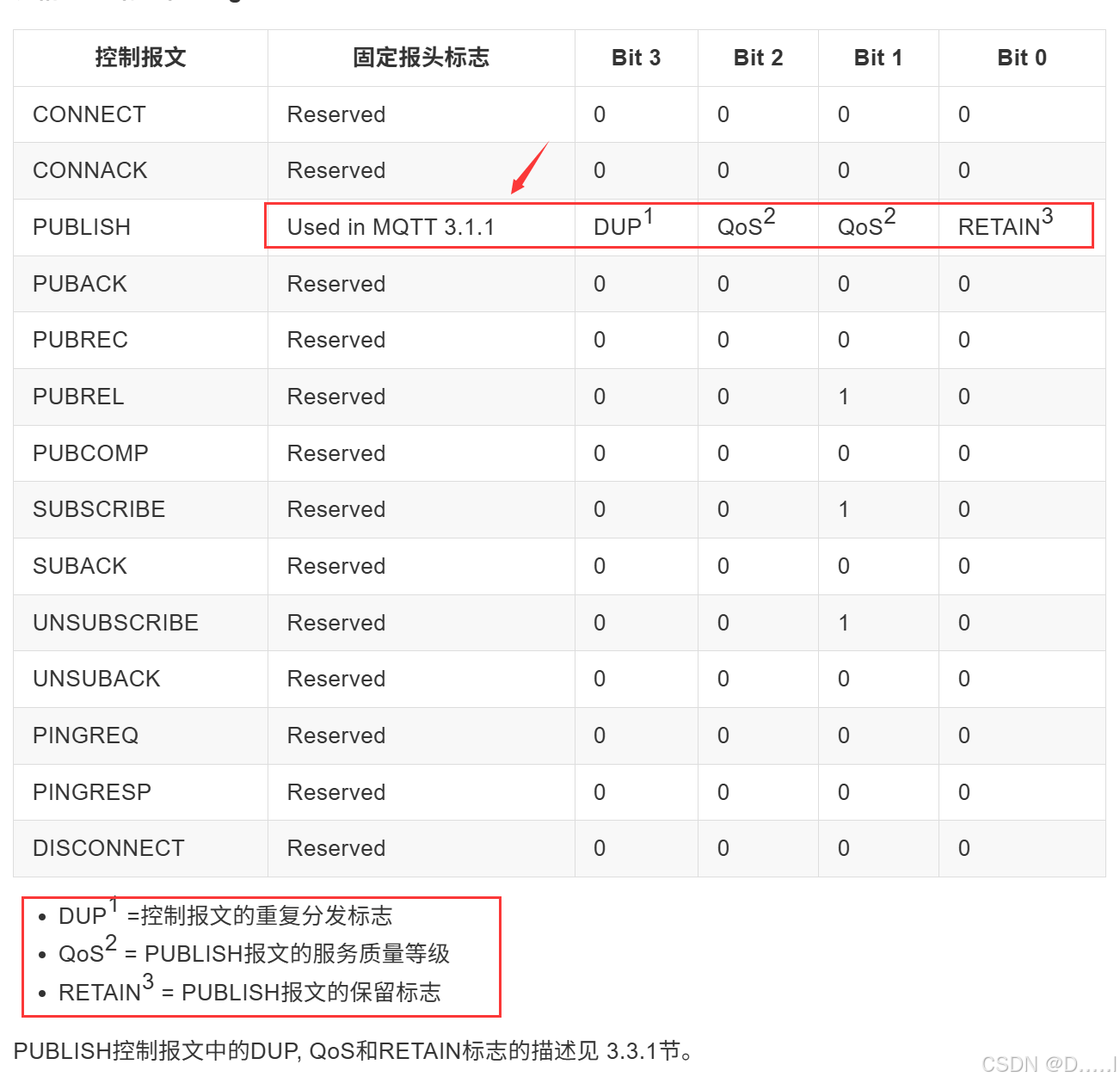

控制报文类型标志位

  • 重点是发布数据的标志内容
  • 其他控制报文类型，对应的标志位都是固定格式，按照当前表格要求提供

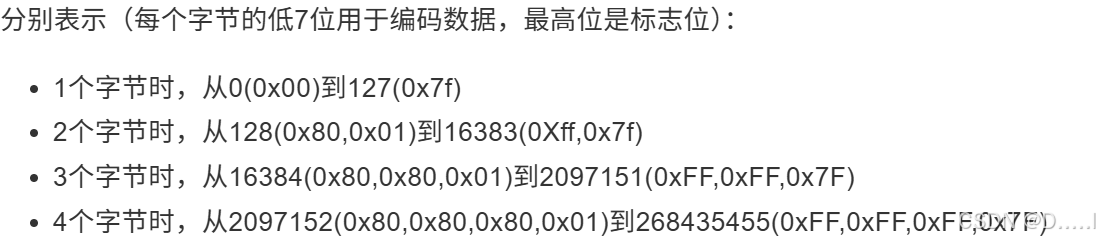

固定报头中的剩余长度，对应的

  • Variable Header 和 Payload 字节数。
  • 根据当前数据大小，可以选择剩余长度占用的字节数，通常情况下 MQTT 报文字节数数据不大。
3.4 CONNECT -- 连接服务端
3.4.1 CONNECT 主要作用

客户端到服务端的网络连接建立后，客户端发送给服务端的第一个报文必须是CONNECT报文 [MQTT-3.1.0-1]。

在一个网络连接上，客户端只能发送一次CONNECT报文。服务端必须将客户端发送的第二个CONNECT报文当作协议违规处理并断开客户端的连接 [MQTT-3.1.0-2]。有关错误处理的信息请查看4.8节。

有效载荷包含一个或多个编码的字段。包括客户端的唯一标识符，Will主题，Will消息，用户名和密码。除了客户端标识之外，其它的字段都是可选的，基于标志位来决定可变报头中是否需要包含这些字段。

3.4.2 CONNECT 数据包分析
c 复制代码
MQTT Connect 报文组成
	u8 MQTT_Connect_Data[256] = "";
Fixed_Header
	MQTT_Connect_Data[0] 是报文类型 + 报文标志位
		0001 0000 ==> 0x10
	MQTT_Connect_Data[1] 是报文剩余长度，对应 可变头 + 有效载荷
		可变头(10) + 有效载荷(19) ==> 0001 1101 ==> 29 ==> 0x1D

Variable_Header
	【协议内容】
		可变头第一个组成部分是 协议名称数据提交方式为 【2 + N】 模式
		需要提供的数据是协议长度(2 Byte) + 协议内容，当前是使用 MQTT 协议，对应内容为 MQTT 字符串
		协议长度 => 4 个字节，协议内容 => MQTT
			MQTT_Connect_Data[2] 数据长度高位 MSB   4 / 256 ==> 0000 0000 ==>0x00
			MQTT_Connect_Data[3] 数据长度低位 LSB    4 % 256 ==> 0000 0100 ==> 0x04
			MQTT_Connect_Data[4] 'M' ==> 0100 1101 ==> 0x4D
			MQTT_Connect_Data[5] 'Q' ==> 0101 0001 ==> 0x51
			MQTT_Connect_Data[6] 'T' ==>  0101 0100 ==> 0x54
			MQTT_Connect_Data[7] 'T' ==>  0101 0100 ==> 0x54
	【协议版本】
		当前使用的协议版本是 MQTT 3.1.1 采用一个字节数据来告知 MQTT 服务器对应的版本信息
			MQTT_Connect_Data[8] ==> 0000 0100 ==> 0x04
	【连接标志 Connect Flags】
		组成部分是告知当前 MQTT 协议后续的载荷内容，每一个标志位告示后续的数据中，
		是否包含对应的数据内容
		Username(占1位) Password(占1位) Will Retain(占1位) Will QoS(占2位) Will Flag(占1位)  Clean Session(占1位) 保留(占1位)
		根据 ThingsCloud 分析，需要提供用户名和密码，同时按照常规内容，不需要返回，QoS=0 flag 不需要，Clean Session 需要
			MQTT_Connect_Data[9]  ==> 1100 0010 ==> 0xC2
	【Keep Alive 时间】
		MQTT 客户端和服务器之间发送数据的最大间隔，超出范围登录退出。
		需要两个字节 16 位来描述对应的时间
		分别对应
			假设 Keep Alive ==> 60
			Keep Alive 时间 MSB 高位 MQTT_Connect_Data[10] ==> 60 / 256 ==> 0000 0000 ==> 0x00
			Keep Alive 时间 LSB 低位  MQTT_Connect_Data[11] ==> 60 % 256 ==> 0011 1100 ==> 0x3CD

Payload
	Payload 字节数 = 2 + 客户端名称字节数 + 2 + 用户名字节数 + 2 + 密码字节数
				= 2 + 9 + 2 + 2 + 2 + 2 ==> 19
	根据当前报文分析和标志位分析，当前有效载荷的组成部分是，全部采用 2 + N 模式
	【客户端标识符】假设客户端标识符/客户端名称是 Client_GL
		2 + N 模式分析
		2 表示当前数据的字节个数 ==> 9 byte
			MQTT_Connect_Data[12] 数据长度高位 MSB ==> 9 / 256 ==> 0000 0000 ==> 0x00
			MQTT_Connect_Data[13] 数据长度低位 LSB ==> 9 % 256 ==> 0000 1001 ==> 0x09
		N 对应的数据，按照字节方式处理
			MQTT_Connect_Data[14] ==> 'C'
			MQTT_Connect_Data[15] ==> 'l'
			MQTT_Connect_Data[16] ==> 'i'
			MQTT_Connect_Data[17] ==> 'e'
			MQTT_Connect_Data[18] ==> 'n'
			MQTT_Connect_Data[19] ==> 't'
			MQTT_Connect_Data[20] ==> '_'
			MQTT_Connect_Data[21] ==> 'G'
			MQTT_Connect_Data[22] ==> 'L'
	【用户名】假设用户名 CG
		2 + N 模式分析
		2 表示当前数据的字节个数 ==> 2 byte
			MQTT_Connect_Data[23] 数据长度高位 MSB ==> 2 / 256 ==> 0000 0000 ==> 0x00
			MQTT_Connect_Data[24] 数据长度低位 LSB ==> 2 % 256 ==> 0000 0010 ==> 0x02
		N 对应的数据，按照字节方式处理
			MQTT_Connect_Data[25] ==> 'C'
			MQTT_Connect_Data[26] ==> 'G'

	【密码】假设密码 HL
		2 + N 模式分析
		2 表示当前数据的字节个数 ==> 2 byte
			MQTT_Connect_Data[27] 数据长度高位 MSB ==> 2 / 256 ==> 0000 0000 ==> 0x00
			MQTT_Connect_Data[28] 数据长度低位 LSB ==> 2 % 256 ==> 0000 0010 ==> 0x02
		N 对应的数据，按照字节方式处理
			MQTT_Connect_Data[29] ==> 'H'
			MQTT_Connect_Data[30] ==> 'L'
3.4.3 STM32 利用 ESP8266 连接 MQTT 流程
  • ESP8266 联网
  • ESP8266 利用 TCP 协议和 MQTT 云平台建立连接
  • ESP8266 开启【透传】模式 + 【数据直发】方式
  • 将 Connect 操作数据包发送到 MQTT 云平台，建立和项目的连接。
3.5 PUBLISH -- 发布消息
3.5.1 发布消息 Topic

MQTT 客户端到服务器或者服务器到客户端，都需要通过发布主题进行明确当前提交的信息内容是什么内容。

ThingsCloud 支持的发布主题 Topic。针对于 ThingsCloud 云端设备，选择 public_topic 对应 attributes。提交数据格式为 JSON 格式。

【注意】发布消息是在 MQTT 服务器连接之后

消息类型 主题
设备上报属性值 attributes
设备获取当前属性值 attributes/get/<id>
设备上报事件 event/report/<id>
设备回复命令 command/reply/<id>
设备自定义数据上报 data/<identifier>
设备上报离线主题 attributes/series{}

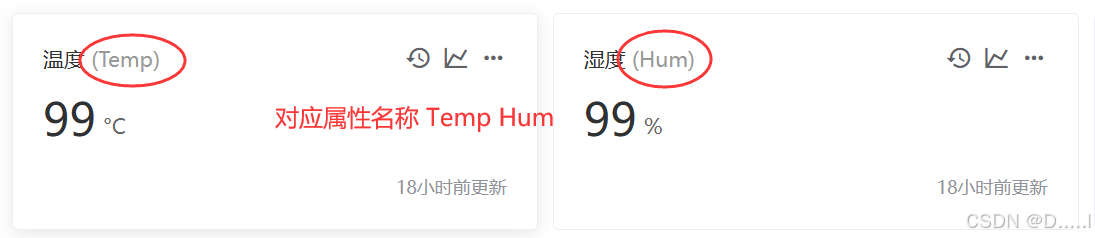

ThingsCloud 服务器数据属性名称

根据 ThingsCloud 要求的 JSON 格式数据形式，通过 MQTT 协议条件的数据【有效载荷】为

json 复制代码
{
    "Temp":25.3,
    "Hum":55
}
  • 注意，双引号是 JSON 格式键名 (Key) 对应的格式要求，在通过 MQTT 数发送时，需要提供对应的转义操作。
c 复制代码
char * data = "{\"Temp\":25.3,\"Hum\":55}";
3.5.2 发布数据包分析
c 复制代码
MQTT PUBLISH  报文组成
	u8 MQTT_Publish_Data[256] = "";
Fixed_Header
	MQTT_Publish_Data[0] 是报文类型 + 报文标志位
		0011 0000 ==> 0x30
	MQTT_Publish_Data[1] 是报文剩余长度，对应 可变头 + 有效载荷
		XXXX XXXX ==> 可变头(2 +  strlen("attributes")) +

Variable_Header
	【发布主题】
	ThingsCloud 要求的发布主题为 attributes，首先可变头中的是 2 + N
	    发布主题名称字节长度高位和低位
	MQTT_Publish_Data[2] = strlen("attributes") / 256;
	MQTT_Publish_Data[3] = strlen("attributes") % 256;
	  memcpy(&MQTT_Publish_Data[4], "attributes", strlen("attributes"));

Payload
	有效载荷是当前提交的 JSON 格式字符串，直接在 Variable_Header 拼接即可
	"{\"Temp\":25.3,\"Hum\":55}"
	memcpy(&MQTT_Publish_Data[4 + strlen("attributes")], "{\"Temp\":25.3,\"Hum\":55}", strlen("{\"Temp\":25.3,\"Hum\":55}"))
3.6 SUBSCRIBE - 订阅主题
3.6.1 订阅主题 Topic

订阅主题，MQTT 服务器可以通过对应主题进行数据下发，MQTT 客户端可以收到对应的数据内容。数据形式一般都是【字符串形式】并且通常都是 JSON 格式数据。

在 ThingsCloud 中支持的订阅主题有

【注意】订阅主题是在 MQTT 服务器连接之后

消息类型 主题
接收属性上报的响应 attributes/response
接收属性获取的响应 attributes/get/response/+
接收下发的属性 attributes/push
接收事件上报的响应 event/response/+
接收下发的命令 command/send/+
接收命令回复的响应 command/reply/response/+
接收自定义数据下发 data/<identifier>/set
接收离线属性上报的响应 attributes/series/response

当前 STM32 + ESP8266 + MQTT 订阅主题 attributes/push，可以收到服务器下发的数据内容。

ESP8266 收到 MQTT 服务器下发的数据内容，通过 USART3 告知 MCU。可以通过程序，对 JSON 格式数据进行解析判断，从而满足硬件功能控制。

json 复制代码
{
    "Led0": false,
    "Led1": false,
    "SG90": "Turn_Clockwise",
    "Beep": false
}
3.6.2 订阅主题数据包分析
c 复制代码
MQTT SUBSCRIBE  报文组成
	u8 MQTT_Subscirbe_Data[256] = "";
Fixed_Header
	MQTT_Subscirbe_Data[0] 是报文类型 + 报文标志位
		1000 0000 ==> 0x80
	MQTT_Subscirbe_Data[1] 是报文剩余长度，对应 可变头 + 有效载荷
		2 + 2 +  strlen("attributes/push") + 1
Variable_Header
	2 个字节，订阅主题数据包 ID，因为当前使用的是 QoS=0 服务等级
	完全可以自定义
	MQTT_Subscirbe_Data[2] ==> 0x00
	MQTT_Subscirbe_Data[3] ==> 0x08

Payload
	2 + N + 1
	2 ==> MSB + LSB
		MQTT_Subscirbe_Data[4] ==> strlen("attributes/push") / 256
		MQTT_Subscirbe_Data[5] ==> strlen("attributes/push") % 256

        N ==> 订阅主题字符串数据
		memcpy(&MQTT_Subscirbe_Data[6]，"attributes/push"， strlen("attributes/push"))；
        1 ==> QoS = 0
		MQTT_Subscirbe_Data[6 + strlen("attributes/push")] = 0x00
相关推荐
三佛科技-187366133977 小时前
FT8370A/B/C/CD/CP高性能次边同步整流芯片典型电路及管脚定义
stm32·单片机·嵌入式硬件
国科安芯7 小时前
光电传感器领域国产MCU芯片抗辐照技术考量
网络·人工智能·单片机·嵌入式硬件·安全
摆烂积极分子7 小时前
安卓开发学习10-中级控件
学习
少爷晚安。7 小时前
Java零基础学习完整笔记，基于Intellij IDEA开发工具，笔记持续更新中
java·笔记·学习
junziruruo7 小时前
半监督学习，少样本学习和零样本学习
python·学习·机器学习
学习和思考8 小时前
为什么我的vscode有的时候可以跳转，有的时候不能跳转
arm开发·ide·驱动开发·vscode·学习·1024程序员节
兔兔爱学习兔兔爱学习8 小时前
LangChain4j学习6：agent
人工智能·学习·语言模型
二进制coder9 小时前
BMC RTC：服务器硬件管理的“时间心脏”与系统协同核心
服务器·单片机·实时音视频
丰锋ff9 小时前
英一2016年真题学习笔记
笔记·学习
热门推荐
01GitHub 镜像站点02UV安装并设置国内源03BongoCat - 跨平台键盘猫动画工具04GitLab 零基础入门指南：从安装到项目管理全流程05Linux下V2Ray安装配置指南06NVIDIA显卡驱动、CUDA、cuDNN 和 TensorRT 版本匹配指南07安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）08在VSCode配置Java开发环境的保姆级教程（适配各类AI编程IDE）09Labelme从安装到标注：零基础完整指南10jdk21下载、安装（Windows、Linux、macOS）
