ThingsBoard部件数据结构解析

本文描述在Entities Table表中定义数据源后，在部件中获得的数据，并对数据结构进行解释。这代表了最新值部件的数据结构。

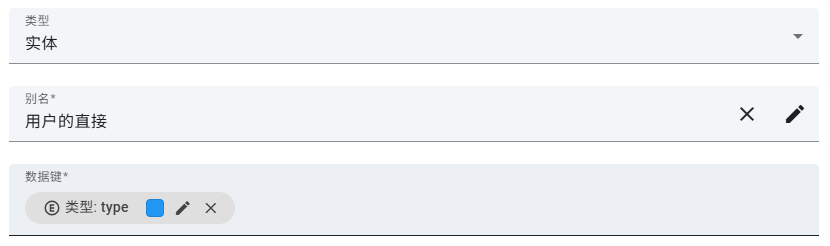

数据源定义

提取用户直接相关的资产或设备，并增加获取每个实体的类型字段。

部件数据

按所设置的别名，部件的self.ctx.data会获得一个数组，每个子项表示获取的一个资产或设备。如下是其中一条子项的结构

javascript 复制代码

{
    "datasource": {
        "type": "entity",
        "name": "午羊科技",
        "entityAliasId": "38b298f6-87a5-3d54-935b-80390bca1a95",
        "dataKeys": [
            {
                "name": "type",
                "type": "entityField",
                "label": "类型",
                "color": "#2196f3",
                "settings": {

                },
                "_hash": 0.41103952066475935,
                "hidden": false,
                "inLegend": true,
                "pattern": "类型"
            }
        ],
        "alarmFilterConfig": {
            "statusList": [
                "ACTIVE"
            ]
        },
        "aliasName": "用户的直接",
        "entityFilter": {
            "type": "relationsQuery",
            "resolveMultiple": true,
            "rootStateEntity": false,
            "stateEntityParamName": null,
            "defaultStateEntity": null,
            "rootEntity": {
                "entityType": "USER",
                "id": "ced2ae20-679f-11f0-a3ef-fd437db78ef1"
            },
            "direction": "FROM",
            "maxLevel": 1,
            "fetchLastLevelOnly": false,
            "filters": [
                {
                    "relationType": "Contains",
                    "entityTypes": [
                        "ASSET"
                    ]
                },
                {
                    "relationType": "Manages",
                    "entityTypes": [
                        "ASSET"
                    ]
                }
            ]
        },
        "pageLink": {
            "pageSize": 1024,
            "page": 0,
            "sortOrder": {
                "key": {
                    "type": "ENTITY_FIELD",
                    "key": "createdTime"
                },
                "direction": "DESC"
            }
        },
        "dataReceived": true,
        "entity": {
            "id": {
                "entityType": "ASSET",
                "id": "b78f3120-8c5c-11f0-87b9-7908c6298307"
            },
            "label": "",
            "name": "午羊科技"
        },
        "entityId": "b78f3120-8c5c-11f0-87b9-7908c6298307",
        "entityType": "ASSET",
        "entityName": "午羊科技",
        "entityLabel": "",
        "entityDescription": "",
        "generated": false
    },
    "dataKey": {
        "name": "type",
        "type": "entityField",
        "label": "类型",
        "color": "#2196f3",
        "settings": {

        },
        "_hash": 0.41103952066475935,
        "hidden": false,
        "inLegend": true,
        "pattern": "类型"
    },
    "data": [
        [
            1761784842450,
            "组织",
            [
                1761784842450,
                1761784842450
            ]
        ]
    ]
}

结构分析

在 ThingsBoard 的self.ctx.data结构中，这条数据主要描述了与 "午羊科技" 资产相关的数据源配置及具体数据，核心存储结构和关键信息如下：

顶层核心字段

datasource：数据源配置（最关键的结构），包含数据来源的实体、过滤规则、查询参数等。
dataKey：数据键配置，定义了当前获取的具体字段信息。
data：实际的业务数据，包含时间戳和对应的值。

datasource 核心子结构
描述数据的来源实体、过滤逻辑、查询范围等，是 ThingsBoard 中数据关联的核心配置：

子字段	含义说明
type	数据源类型，此处为"entity"，表示数据来自 ThingsBoard 的实体（如资产、设备等）。
name	实体名称，此处为"午羊科技"（对应资产的名称）。
entityAliasId	实体别名 ID，用于在仪表盘等配置中关联该实体的唯一标识。
entityId / entityType	实体 ID 和类型，此处entityType为"ASSET"（资产），entityId是该资产的唯一 ID。
entityFilter	实体过滤规则，用于筛选符合条件的实体。
pageLink	分页和排序配置。
dataKeys	要获取的实体字段列表，此处只配置了"type"字段（对应dataKey的信息）。
dataReceived	数据接收状态，true表示已成功获取数据。

dataKey 结构
定义当前获取的具体字段信息，与datasource.dataKeys中的配置一致：

name: "type"：字段名称（实体的 "类型" 字段）。
type: "entityField"：字段类型，表示是实体本身的属性字段（非遥测、属性等其他类型）。
label: "类型"：显示标签（前端展示用）。
其他字段（color、hidden等）：前端展示相关的配置（颜色、是否隐藏等）。

data 结构
实际业务数据，格式为二维数组，具体参见ThingsBoard部件数据为什么是数组
示例：[[1761784842450, "组织", [1761784842450, 1761784842450]]]

第一个元素 1761784842450：时间戳（毫秒级，对应具体时间点）。
第二个元素 "组织"：字段值（即type字段的实际值，表示该资产类型为 "组织"）。
第三个元素 [时间戳, 时间戳]：数据的有效时间范围（此处开始和结束时间相同，可能表示瞬时值）。

总结

该结构的核心是通过datasource定义数据来源（基于实体关系过滤的资产），通过dataKey指定要获取的字段，最终在data中存储该字段的时间戳和值。这种结构体现了 ThingsBoard 中 "实体 - 关系 - 数据" 的关联模式，常用于仪表盘、规则链等场景中数据的查询和展示。
