你觉得Redis的线程在CPU上运行，CPU快，自然Redis处理请求速度就这么快。

这是片面认识。CPU的多核架构及多CPU架构，会影响Redis性能。

1 CPU架构

一个CPU处理器中一般有多个运行核心，一个运行核心称为一个物理核，每个物理核都可运行应用程序。

每个物理核都拥有私有的一级缓存（Level 1 cache，简称L1 cache），包括一级指令缓存和一级数据缓存，以及私有的二级缓存（Level 2 cache，简称L2 cache）。

物理核的私有缓存

指缓存空间只能被当前的这个物理核使用，其他物理核无法对这个核的缓存空间进行数据存取。

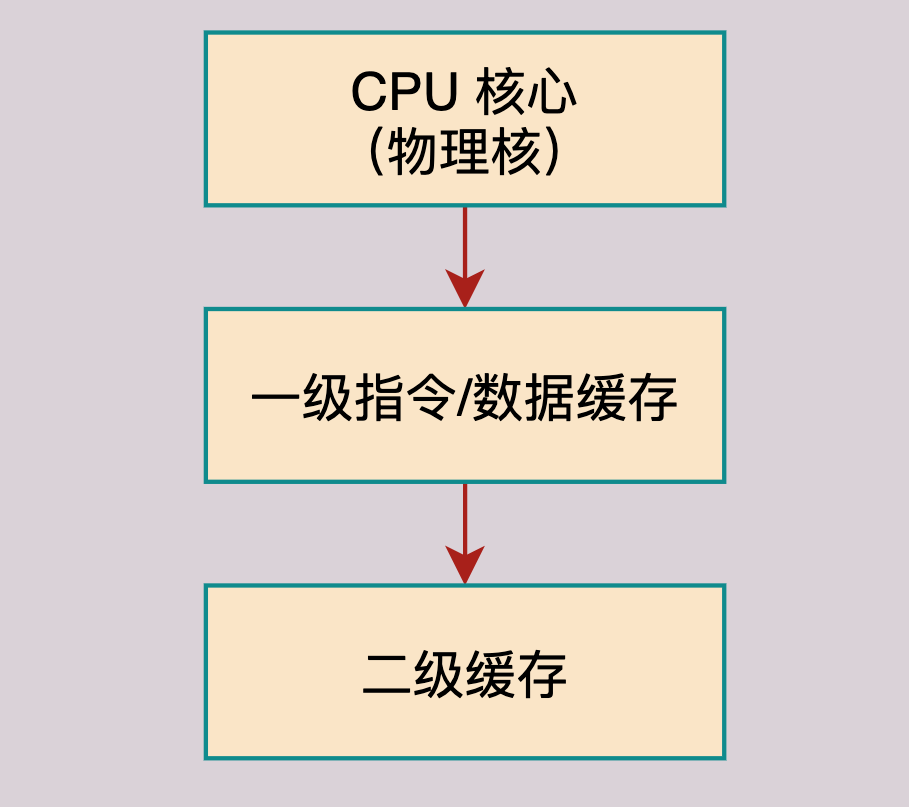

CPU物理核的架构。

L1、L2缓存是每个物理核私有，所以，当数据或指令保存在L1、L2缓存时，物理核访问它们的延迟不超过10ns，很快。

若Redis把待运行指令或存取的数据保存在L1、L2缓存，不就能高速访问这些指令和数据。

但L1、L2缓存大小受限于处理器制造技术，只有KB级别，存不下太多数据。若L1、L2缓存中无所需数据，就要访问内存获取数据。而应用程序的访存延迟一般在百ns级，是访问L1、L2缓存延迟近10倍，不可避免对性能造成影响。

所以，不同物理核还会共享一个共同的三级缓存（Level 3 cache，L3 cache）。L3缓存能使用的存储资源较多，能达几MB~几十MB，应用程序就能缓存更多数据。

当L1、L2没有数据缓存，即可访问L3，尽量避免访问内存。

主流CPU处理器中的每个物理核通常都会运行两个超线程，也叫逻辑核。同一物理核的逻辑核会共享使用L1、L2缓存。

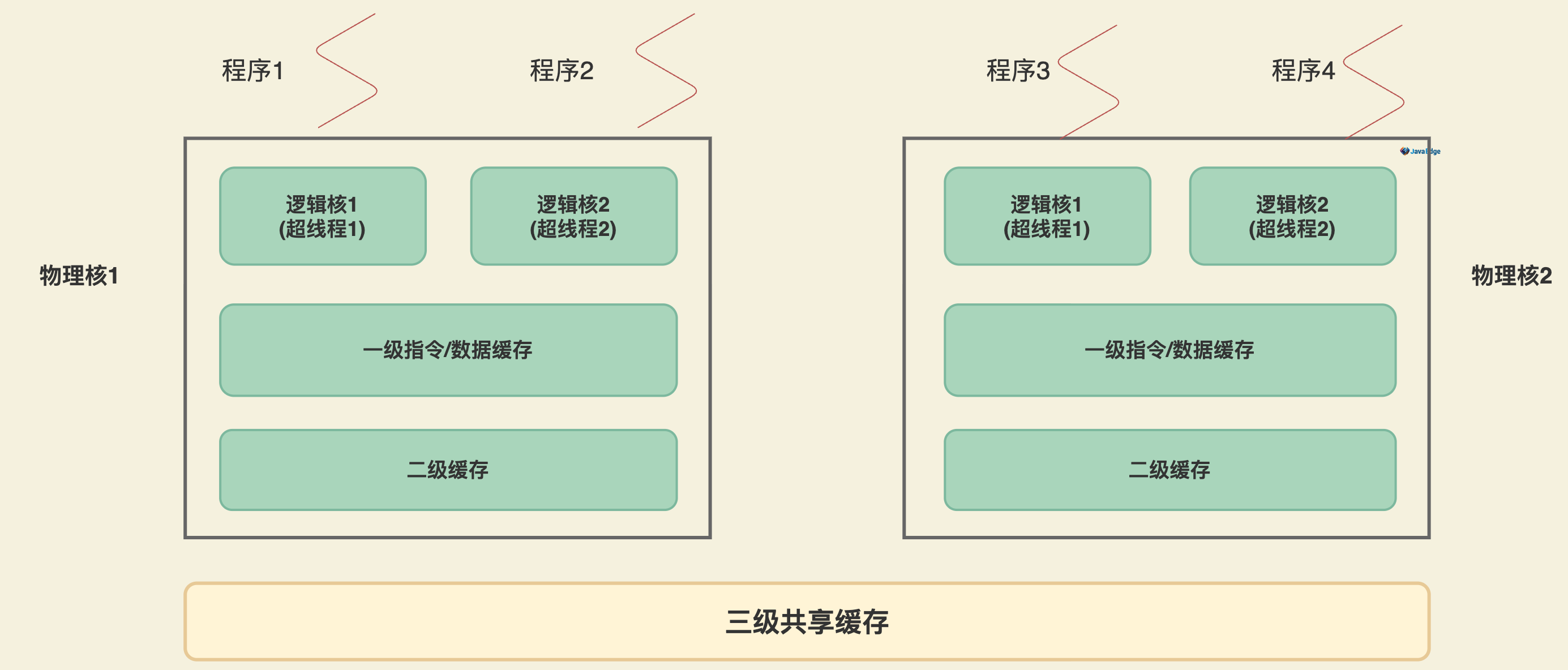

物理核和逻辑核，以及一级、二级缓存的关系。

超线程技术（Hyper-Threading）：

每个物理核包含2个逻辑核（超线程），可以同时运行2个线程
同一物理核的两个超线程共享L1缓存（指令/数据缓存）和L2缓存
所有物理核共享L3缓存（三级共享缓存），容量最大但速度相对较慢
程序1和程序2运行在物理核1的两个超线程上，程序3和程序4运行在物理核2上
超线程可以提高CPU利用率，但共享缓存可能导致性能争用

性能提示：Redis单线程架构下，应避免多个Redis实例共享同一物理核，减少缓存争用。

主流服务器上，一个CPU处理器会有10~20多个物理核。

为提升服务器处理能力，服务器通常还有多个CPU处理器（多CPU Socket），每个处理器有自己的物理核（包括L1、L2缓存)，L3缓存及连接的内存。

不同处理器通过总线连接。

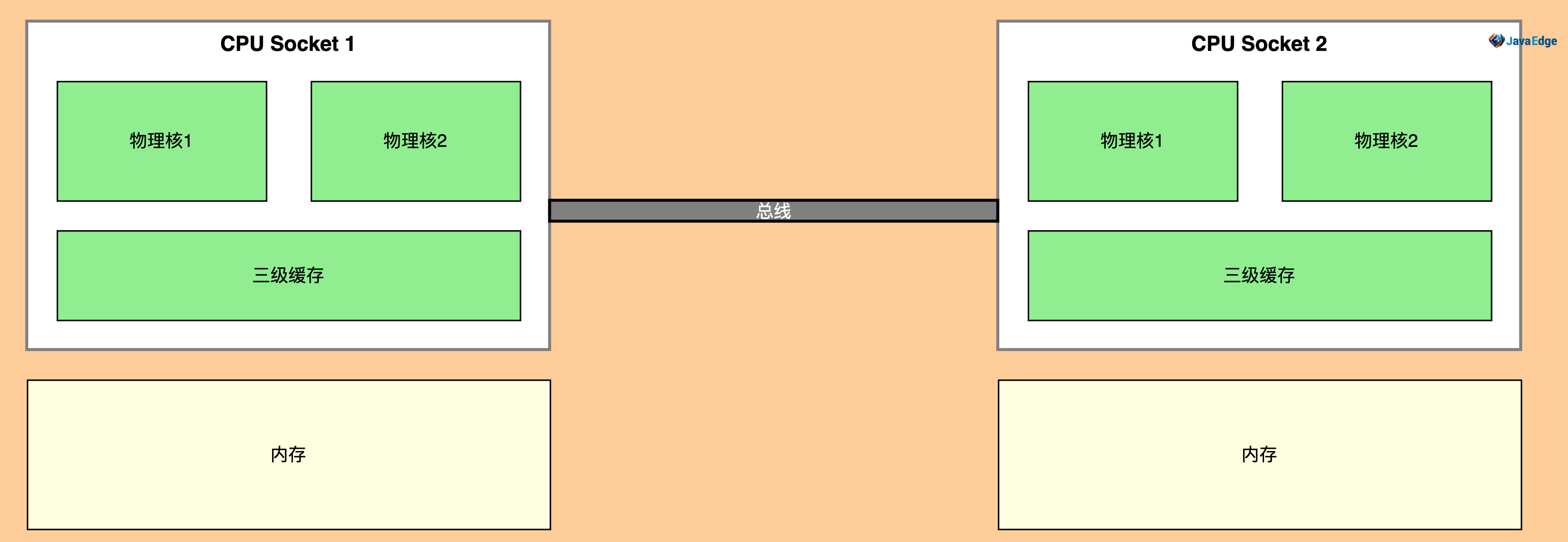

多CPU Socket的架构，图中有两个Socket，每个Socket有两个物理核。

多CPU架构上，应用程序可在不同处理器运行。如Redis可先在Socket 1上运行一段时间，然后再被调度到Socket 2运行。

但若应用程序先在一个Socket上运行，并把数据保存到了内存，然后被调度到另一个Socket上运行，此时，应用程序再进行内存访问时，就需要访问之前Socket上连接的内存，这种访问属于远端内存访问。

相比于访问Socket直接连接的内存，远端内存访问会增加应用程序延迟。

多CPU架构下，一个应用程序访问所在Socket的本地内存和访问远端内存的延迟不一致，所以，把该架构称为非统一内存访问架构（Non-Uniform Memory Access，NUMA架构）。

CPU架构对应用程序运行的影响：

L1、L2缓存中的指令和数据的访问速度很快，所以，充分利用L1、L2缓存，可以有效缩短应用程序的执行时间
NUMA架构下，如果应用程序从一个Socket上调度到另一个Socket上，就可能会出现远端内存访问的情况，这会直接增加应用程序的执行时间。

2 CPU多核对Redis性能的影响

在一个CPU核上运行时，应用程序需记录自身使用的软硬件资源信息（例如栈指针、CPU核的寄存器值等），这些信息称为运行时信息。

应用程序访问最频繁的指令和数据还会被缓存到L1、L2缓存，以便提升执行速度。

但多核CPU下，一旦应用程序要在一个新CPU核上运行，则运行时信息就需重新加载到新CPU核。且新CPU核的L1、L2缓存也需要重新加载数据和指令，导致程序运行时间增加。

多核CPU环境下对Redis性能调优

当时，项目需求要对Redis的99%尾延迟进行优化，要求GET尾延迟小于300us，PUT尾延迟小于500us。

所有请求的处理延迟从小到大排个序，99%的请求延迟小于的值就是99%尾延迟。

如1000个请求，假设按请求延迟从小到大排，第991个请求的延迟实测值是1ms，而前990个请求的延迟都小于1ms，则此处99%尾延迟就是1ms。

刚开始，使用GET/PUT复杂度为O(1)的String类型进行数据存取，同时关闭RDB和AOF，且Redis实例没保存集合类型的其他数据，也就没有大K操作，避免了可能导致延迟增加的许多情况。

但即使这样，在一台有24个CPU核的服务器运行Redis实例，GET和PUT的99%尾延迟分别是504us、1175us，明显大于设定目标。

后来，仔细检测Redis实例运行时的服务器CPU状态指标值，发现CPU context switch次数较多。

context switch，指线程的上下文切换，这里的上下文就是线程的运行时信息。

在CPU多核的环境中，一个线程先在一个CPU核上运行，之后又切换到另一个CPU核上运行，就会context switch。

context switch发生后，Redis主线程的运行时信息需要被重新加载到另一个CPU核上，且此时，另一个CPU核上的L1、L2缓存并没有Redis实例之前运行时频繁访问的指令和数据，所以这些指令和数据都需重新从L3缓存甚至内存中加载。

重新加载的过程是需花费一定时间。且Redis实例需等待这个重新加载过程完成，才能开始处理请求，所以也导致一些请求的处理时间增加。

若在CPU多核场景下，Redis实例被频繁调度到不同CPU核运行，则对Redis实例的请求处理时间影响更大。

每调度一次，一些请求就会受到运行时信息、指令和数据重新加载过程影响，导致某些请求延迟明显较高。至此，就明白案例中99%尾延迟的值为何降不下来。

所以，要避免Redis总在不同CPU核来回调度执行。

于是，尝试把Redis实例和CPU核绑定，让一个Redis实例固定运行在一个CPU核上。

可使用taskset命令把一个程序绑定在一个核上运行。

如执行下面命令，把Redis实例绑在了0号核上。其中，"-c"选项用于设置要绑定的核编号。

shell 复制代码

taskset -c 0 ./redis-server

绑定后，测试发现，Redis实例的GET和PUT的99%尾延迟突然分别降到了260微秒和482微秒，达到期望。

绑核前后的Redis的99%尾延迟：

命令	未绑核运行Redis的99%尾延迟	绑核运行Redis的99%尾延迟
GET	504us	260us
PUT	1175us	482us

CPU多核下，通过绑定Redis实例和CPU核，可有效降低Redis的尾延迟。

绑核不仅对降低尾延迟有好处，同样也能降低平均延迟、提升吞吐率，进而提升Redis性能。

3 多CPU架构（NUMA架构）对Redis性能影响

很多人为提升Redis网络性能，把os的网络中断处理程序和CPU核绑定。这可以避免网络中断处理程序在不同核上来回调度执行，的确能有效提升Redis网络处理性能。

但网络中断程序是要和Redis实例进行网络数据交互，一旦把网络中断程序绑核后，就得注意Redis实例绑在哪个核，这关乎Redis访问网络数据的效率。

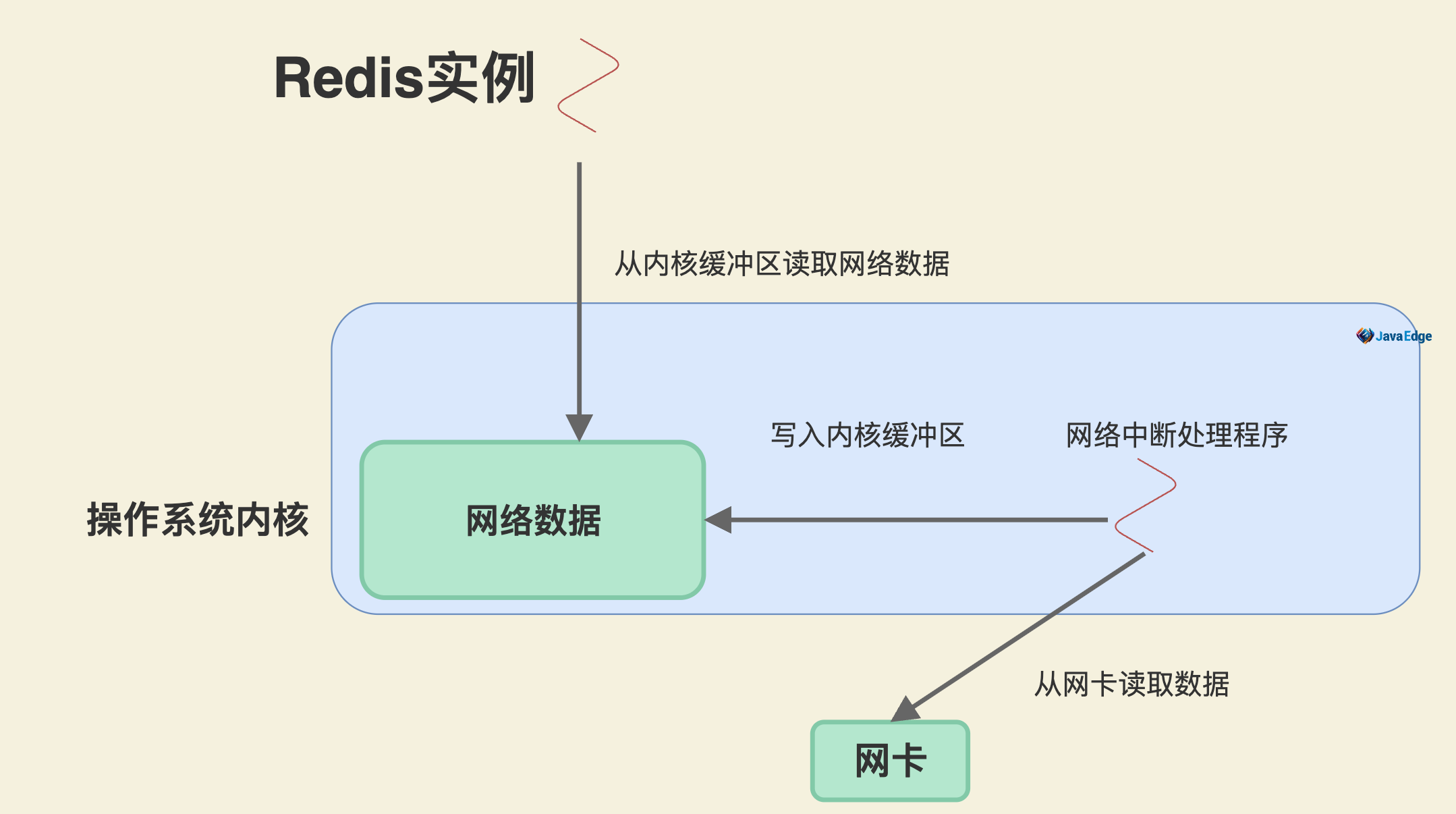

Redis实例和网络中断程序的数据交互

网络中断处理程序从网卡硬件读数据
把数据写入os内核维护的一块内存缓冲区
内核会通过epoll触发事件，通知Redis实例
Redis实例再把数据从内核的内存缓冲区拷贝到自己的内存空间：

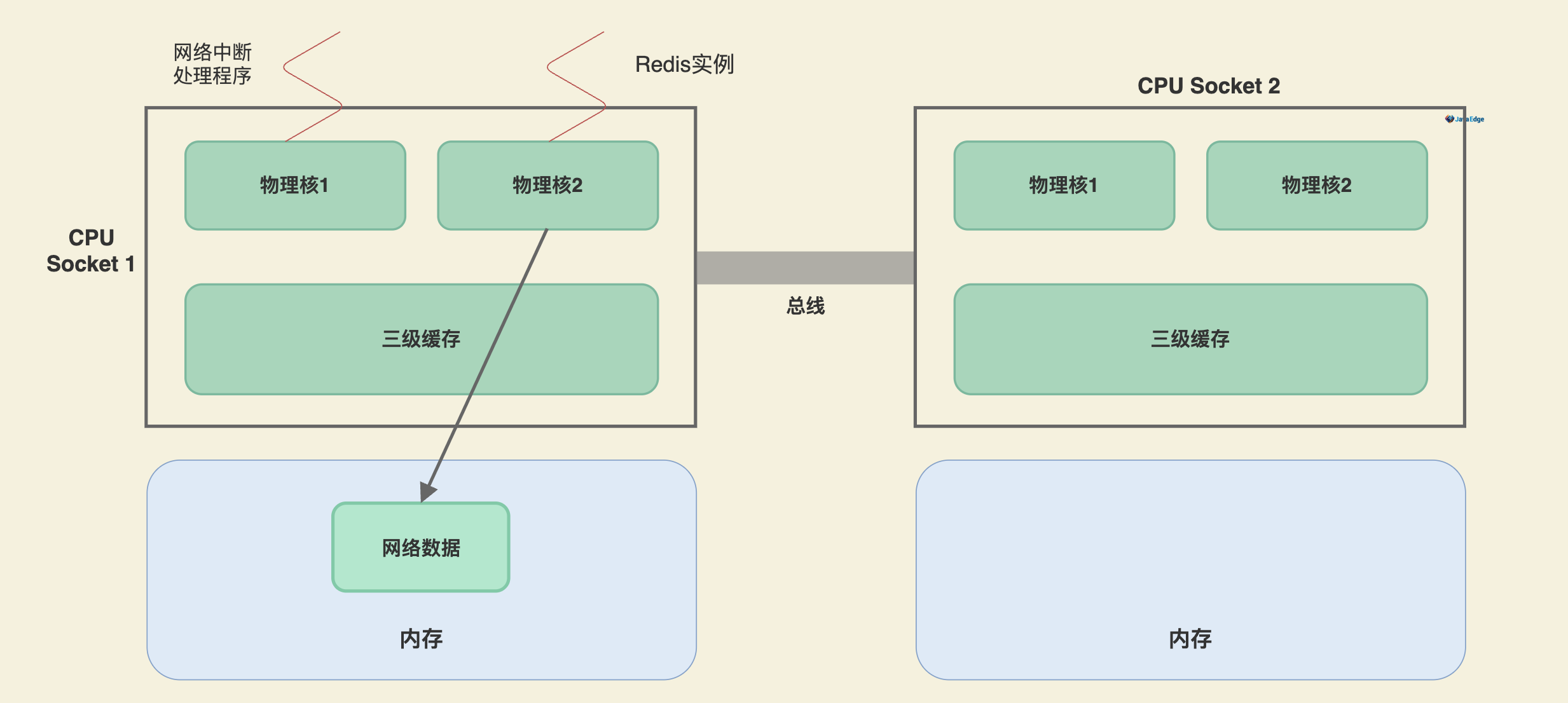

CPU NUMA架构下，当网络中断处理程序、Redis实例分别和CPU核绑定后，就可能：

若网络中断处理程序和Redis实例所绑CPU核不在同一CPU Socket，则Redis实例读网络数据时，就需跨CPU Socket访问内存，这就花费较多时间。

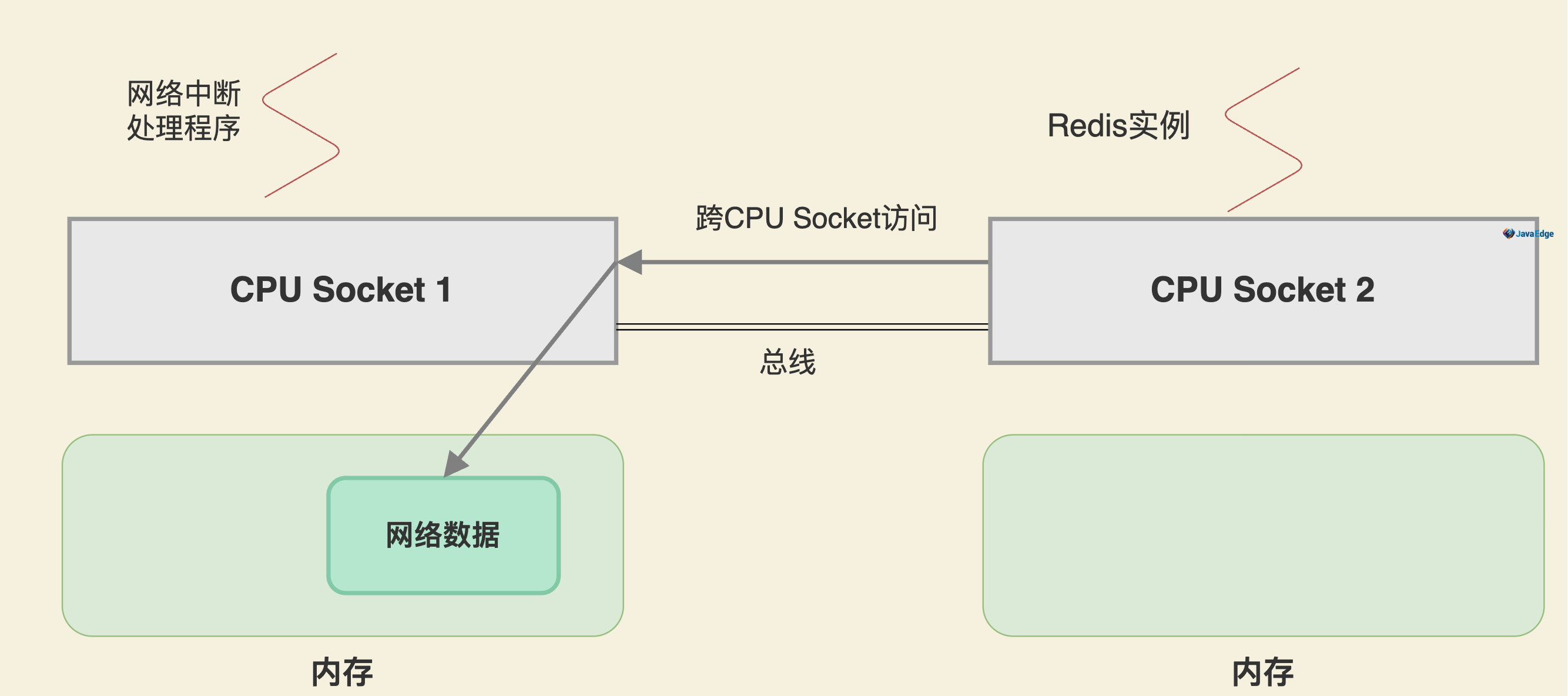

上图中：

网络中断处理程序绑在CPU Socket 1某核
Redis实例绑在CPU Socket 2

此时，网络中断处理程序读取到的网络数据，被保存在CPU Socket 1的本地内存，当Redis实例要访问网络数据时，就需Socket 2通过总线把内存访问命令发送到 Socket 1，进行远程访问，时间开销较大。

和访问CPU Socket本地内存相比，跨CPU Socket的内存访问延迟增加了18%，这自然会导致Redis处理请求的延迟增加。

所以，为避免Redis跨CPU Socket访问网络数据，最好把网络中断程序和Redis实例绑在同一个CPU Socket，这样Redis实例就可以直接从本地内存读取网络数据

CPU NUMA架构下，对CPU核的编号规则，并非先把一个CPU Socket中的所有逻辑核编完，再对下一个CPU Socket中的逻辑核编码，而是先给每个CPU Socket中每个物理核的第一个逻辑核依次编号，再给每个CPU Socket中的物理核的第二个逻辑核依次编号。

假设2个CPU Socket，每个Socket上有6个物理核，每个物理核又有2个逻辑核，总共24个逻辑核。我们可以执行lscpu命令，查看到这些核的编号：

shell 复制代码

lscpu

Architecture: x86_64
...
NUMA node0 CPU(s): 0-5,12-17
NUMA node1 CPU(s): 6-11,18-23
...

可见，NUMA node0的CPU核编号是0到5、12到17。其中，0到5是node0上的6个物理核中的第一个逻辑核的编号，12到17是相应物理核中的第二个逻辑核编号。NUMA node1的CPU核编号规则和node0一样。

所以绑核时，要注意，不能想当然地认为第一个Socket上的12个逻辑核的编号就是0到11。否则，网络中断程序和Redis实例就可能绑在了不同的CPU Socket上。

比如说，如果我们把网络中断程序和Redis实例分别绑到编号为1和7的CPU核上，此时，它们仍然是在2个CPU Socket上，Redis实例仍然需要跨Socket读取网络数据。

所以，你一定要注意NUMA架构下CPU核的编号方法，这样才不会绑错核。

CPU多核的场景下，用taskset命令把Redis实例和一个核绑定，可以减少Redis实例在不同核上被来回调度执行的开销，避免较高的尾延迟
多CPU的NUMA架构下，如果你对网络中断程序做了绑核操作，建议同时把Redis实例和网络中断程序绑在同一个CPU Socket的不同核上，避免Redis跨Socket访问内存中的网络数据的时间开销。

4 绑核的风险和解决方案

Redis除了主线程以外，还有用于RDB生成和AOF重写的子进程，Redis的后台线程。

当我们把Redis实例绑到一个CPU逻辑核上时，就会导致子进程、后台线程和Redis主线程竞争CPU资源，一旦子进程或后台线程占用CPU时，主线程就会被阻塞，导致Redis请求延迟增加。

针对这种情况，我来给你介绍两种解决方案，分别是一个Redis实例对应绑一个物理核和优化Redis源码。

方案一：一个Redis实例对应绑一个物理核

在给Redis实例绑核时，我们不要把一个实例和一个逻辑核绑定，而要和一个物理核绑定，也就是说，把一个物理核的2个逻辑核都用上。

我们还是以刚才的NUMA架构为例，NUMA node0的CPU核编号是0到5、12到17。其中，编号0和12、1和13、2和14等都是表示一个物理核的2个逻辑核。所以，在绑核时，我们使用属于同一个物理核的2个逻辑核进行绑核操作。例如，我们执行下面的命令，就把Redis实例绑定到了逻辑核0和12上，而这两个核正好都属于物理核1。

taskset -c 0,12 ./redis-server

和只绑一个逻辑核相比，把Redis实例和物理核绑定，可以让主线程、子进程、后台线程共享使用2个逻辑核，可以在一定程度上缓解CPU资源竞争。但是，因为只用了2个逻辑核，它们相互之间的CPU竞争仍然还会存在。如果你还想进一步减少CPU竞争，我再给你介绍一种方案。

方案二：优化Redis源码

修改Redis源码，把子进程和后台线程绑到不同的CPU核上。

这是通过编程实现绑核的一个通用做法。

编程实现绑核时，要用到操作系统提供的1个数据结构cpu_set_t和3个函数CPU_ZERO、CPU_SET和sched_setaffinity

cpu_set_t数据结构：是一个位图，每一位用来表示服务器上的一个CPU逻辑核。
CPU_ZERO函数：以cpu_set_t结构的位图为输入参数，把位图中所有的位设置为0
CPU_SET函数：以CPU逻辑核编号和cpu_set_t位图为参数，把位图中和输入的逻辑核编号对应的位设置为1
sched_setaffinity函数：以进程/线程ID号和cpu_set_t为参数，检查cpu_set_t中哪一位为1，就把输入的ID号所代表的进程/线程绑在对应的逻辑核上。
那么，怎么在编程时把这三个函数结合起来实现绑核呢？很简单，我们分四步走就行。

第一步：创建一个cpu_set_t结构的位图变量；

第二步：使用CPU_ZERO函数，把cpu_set_t结构的位图所有的位都设置为0；

第三步：根据要绑定的逻辑核编号，使用CPU_SET函数，把cpu_set_t结构的位图相应位设置为1；

第四步：使用sched_setaffinity函数，把程序绑定在cpu_set_t结构位图中为1的逻辑核上。

下面，我就具体介绍下，分别把后台线程、子进程绑到不同的核上的做法。

后台线程，为线程绑核：

c 复制代码

//线程函数
void worker(int bind_cpu){
    cpu_set_t cpuset;  //创建位图变量
    CPU_ZERO(&cpu_set); //位图变量所有位设置0
    CPU_SET(bind_cpu, &cpuset); //根据输入的bind_cpu编号，把位图对应为设置为1
    sched_setaffinity(0, sizeof(cpuset), &cpuset); //把程序绑定在cpu_set_t结构位图中为1的逻辑核

    //实际线程函数工作
}

int main(){
    pthread_t pthread1
    //把创建的pthread1绑在编号为3的逻辑核上
    pthread_create(&pthread1, NULL, (void *)worker, 3);
}

对于Redis来说，它是在bio.c文件中的bioProcessBackgroundJobs函数中创建了后台线程。bioProcessBackgroundJobs函数类似于刚刚的例子中的worker函数，在这个函数中实现绑核四步操作，就可以把后台线程绑到和主线程不同的核上了。

和给线程绑核类似，当我们使用fork创建子进程时，也可以把刚刚说的四步操作实现在fork后的子进程代码中：

c 复制代码

int main(){
   //用fork创建一个子进程
   pid_t p = fork();
   if(p < 0){
      printf(" fork error\n");
   }
   //子进程代码部分
   else if(!p){
      cpu_set_t cpuset;  //创建位图变量
      CPU_ZERO(&cpu_set); //位图变量所有位设置0
      CPU_SET(3, &cpuset); //把位图的第3位设置为1
      sched_setaffinity(0, sizeof(cpuset), &cpuset);  //把程序绑定在3号逻辑核
      //实际子进程工作
      exit(0);
   }
   ...
}

生成RDB和AOF日志重写的子进程分别是如下两个文件实现：

rdb.c文件：rdbSaveBackground函数
aof.c文件：rewriteAppendOnlyFileBackground函数。

俩函数中都调用fork创建子进程，所以，可在子进程代码部分加上绑核的四步操作。

源码优化方案，既可实现Redis实例绑核，避免切换核带来的性能影响，还可让子进程、后台线程和主线程不在同一核运行，避免了它们之间的CPU资源竞争。相比taskset绑核，可进一步降低绑核风险。

总结

多核CPU架构下，Redis若在不同核上运行，就需频繁上下文切换，就会增加Redis执行时间，客户端也会观察到较高的尾延迟。建议Redis运行时，把实例和某核绑定，就能重复利用核上的L1、L2缓存，降低响应延迟。

为提升Redis的网络性能，有时还会把网络中断处理程序和CPU核绑定。此时，若服务器用NUMA架构，Redis实例一旦被调度到和中断处理程序不在同一个CPU Socket，就要跨CPU Socket访问网络数据，这就会降低Redis性能。建议将Redis实例和网络中断处理程序绑在同一个CPU Socket下的不同核上，这样可以提升Redis的运行性能。

虽然绑核可以帮助Redis降低请求执行时间，但是，除了主线程，Redis还有用于RDB和AOF重写的子进程，以及4.0版本之后提供的用于惰性删除的后台线程。当Redis实例和一个逻辑核绑定后，这些子进程和后台线程会和主线程竞争CPU资源，也会对Redis性能造成影响。所以，我给了你两个建议：

若不想修改Redis代码，可按一个Redis实例一个物理核方式进行绑定，这样，Redis的主线程、子进程和后台线程可以共享使用一个物理核上的两个逻辑核。

如果你很熟悉Redis的源码，就可以在源码中增加绑核操作，把子进程和后台线程绑到不同的核上，这样可以避免对主线程的CPU资源竞争。不过，如果你不熟悉Redis源码，也不用太担心，Redis 6.0出来后，可以支持CPU核绑定的配置操作了。

Redis低延迟是永恒追求目标，而多核CPU和NUMA架构已成为目前服务器主流配置，掌握绑核优化方案并应用实践吧！
