Elasticsearch+Logstash+Filebeat+Kibana部署【7.1.1版本】

软件说明：

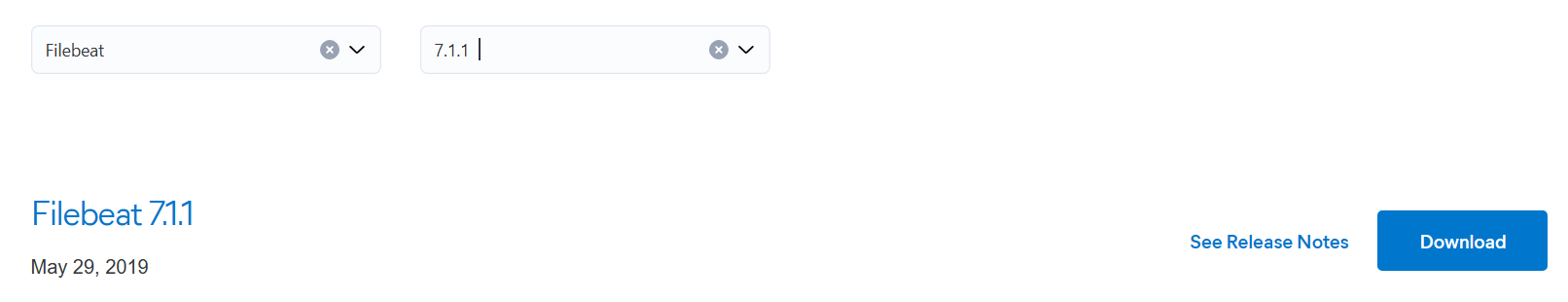

所有软件包下载地址：https://www.elastic.co/cn/downloads/past-releases

打开页面后选择对应的组件及版本即可！

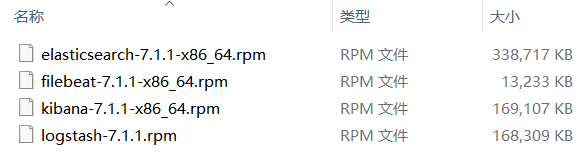

所有软件包名称如下：

架构拓扑：

集群模式：

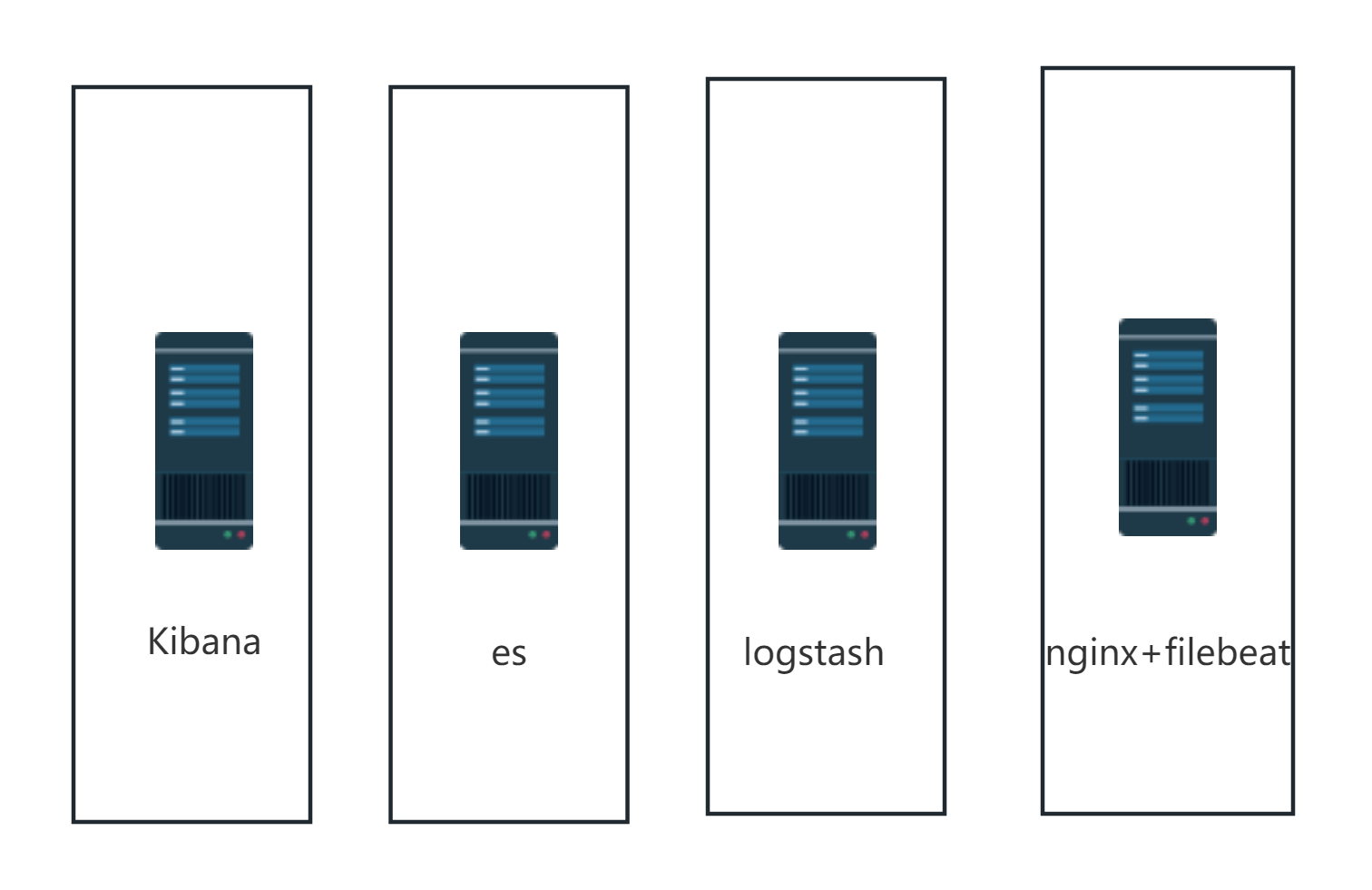

单机模式

架构规划：

集群模式

角色	主机名	IP地址
图形展示	kibana	192.168.166.111
日志存储	es1	192.168.158.6
	es2	192.168.166.113
	es3	192.168.166.114
日志收集分析	lostash1	192.168.166.166
	lostash2	192.168.166.116
	lostash3	192.168.166.117
日志采集	access、error	192.168.166.118

2.单机模式

角色	主机名	IP地址
图形展示	kibana	192.168.166.111
日志存储	es	192.168.158.6
日志收集分析	lostash	192.168.166.113
日志采集	access、error	192.168.166.114

说明：以下部署过程为单机模式部署，集群模式请自行修改部署！！！

一、 Elasticsearch安装与配置

修改主机名

复制代码

[root@localhost ~]# hostnamecl set-hostname  es
[root@localhost ~]# bash
[root@es ~]#

配置主机名解析

复制代码

[root@es ~]# cat /etc/hosts
192.168.166.111 kibana
192.168.158.6 es
192.168.166.113 logstash
192.168.166.114 nginx

安装JAVA8

复制代码

[root@es ~]# yum install -y java

将elasticsearch软件包拷贝至elk主机执行安装

复制代码

[root@es ~]# yum localinstall -y elasticsearch-7.1.1-x86_64.rpm

配置elasticsearch

复制代码

[root@es ~]# cd /etc/elasticsearch/
[root@es elasticsearch]# cat elasticsearch.yml | grep -Ev "^#"
cluster.name: my-application #集群名称
node.name: es #节点主机名
path.data: /var/lib/elasticsearch #数据存放目录
path.logs: /var/log/elasticsearch #日志存放目录
network.host: 192.168.158.6 #监听IP地址
http.port: 9200 #监听端口号
cluster.initial_master_nodes: ["es"] #主节点
http.cors.enabled: true
http.cors.allow-origin: "*"

#####集群模式下修改为如下配置：
cluster.name: my-application #集群名称
node.name: es #节点主机名
path.data: /var/lib/elasticsearch #数据存放目录
path.logs: /var/log/elasticsearch #日志存放目录
network.host: 192.168.158.6 #监听IP地址
http.port: 9200 #监听端口号
http.cors.enabled: true #跨域访问
http.cors.allow-origin: "*" #跨域访问
cluster.initial_master_nodes: ["192.168.158.6","192.168.166.113","192.168.166.114"] #主节点
discovery.zen.ping.unicast.hosts: ["192.168.158.6", "192.168.166.113", "192.168.166.114"] # 配置自动发现
discovery.zen.minimum_master_nodes: 2 #防止集群"脑裂"，需要配置集群最少主节点数目，通常为 (主节点数目/2) + 1

启动elasticsearch服务并设置开机自启动

复制代码

[root@es ~]# systemctl start elasticsearch.service
[root@es ~]# systemctl enable elasticsearch.service

验证启动结果

复制代码

[root@es ~]# systemctl status elasticsearch.service
[root@es ~]# ss -antl|grep 9200

es续期

复制代码

curl -XPOST 'http://192.168.158.31:9200/_license/start_trial?acknowledge=true'

二、 logstash安装与配置

修改主机名

复制代码

[root@localhost ~]# hostnamecl set-hostname  logstash
[root@localhost ~]# bash
[root@logstash ~]#

配置主机名解析

复制代码

[root@logstash ~]# cat /etc/hosts
192.168.166.111 kibana
192.168.158.6 es
192.168.166.113 logstash
192.168.166.114 nginx

安装JAVA8（系统自带）

复制代码

[root@logstash ~]# yum install -y java

将logstash软件包拷贝至elk主机执行安装

复制代码

[root@logstash ~]# yum localinstall -y logstash-7.1.1.rpm

优化logstash命令

复制代码

[root@logstash ~]# ln -s /usr/share/logstash/bin/logstash /usr/local/bin/

配置logstash

复制代码

[root@logstash ~]# cd /etc/logstash/
[root@logstash logstash]# cat logstash.yml
path.data: /var/lib/logstash #数据存储路径
http.host: "192.168.166.113" #监听地址
http.port: 9600-9700 #监听端口范围
path.logs: /var/log/logstash #日志存储路径

测试logstash服务的数据传输

复制代码

##标准输入与输出
[root@logstash ~]# logstash -e 'input{ stdin{} }output { stdout{} }'
##使用rubydebug解码
[root@logstash ~]# logstash -e 'input { stdin{} } output { stdout{ codec=>rubydebug }}'
##输出到elasticsearch
[root@logstash ~]# logstash -e 'input { stdin{} } output { elasticsearch{ hosts=>["192.168.158.6:9200"]} }'

创建配置文件

1、使用tags标签

复制代码

[root@logstash ~]# cd /etc/logstash/conf.d/logstash/conf.d
[root@logstash ~]# cat pipline.conf
input {
  beats {
    port => 5044
  }
}
output {
  if "access" in [tags] {
      elasticsearch {
         hosts => ["192.168.158.6:9200"]
         index => "access-%{+YYYY.MM.dd}"
    }
  }
  if "error" in [tags] {
      elasticsearch {
         hosts => ["192.168.158.6:9200"]
         index => "error-%{+YYYY.MM.dd}"
    }
  }
###日志进行标准输出，观察日志获取的过程###
  stdout {
        codec => rubydebug
  }
}

#####集群模式下修改问如下配置：
input {
  beats {
    port => 5044
  }
}
output {
  if "access" in [tags] {
      elasticsearch {
         hosts => ["192.168.158.6:9200"]
         index => "access-%{+YYYY.MM.dd}"
    }
  }
  if "error" in [tags] {
      elasticsearch {
         hosts => ["192.168.158.6:9200"]
         index => "error-%{+YYYY.MM.dd}"
    }
  }
###日志进行标准输出，观察日志获取的过程###
  stdout {
        codec => rubydebug
  }
}

2、使用filter过滤器

复制代码

input {
        file {
                path => "/var/log/messages"
                start_position => "beginning"
        }
        beats {
                port => 5044
        }
}

filter {
  if [host][name] {
    mutate { add_field => { "hostname" => "%{[host][name]}" } }
  }
  else if [agent][hostname] {
    mutate { add_field => { "hostname" => "%{[agent][hostname]}" } }
  }
  else {
    mutate { add_field => { "hostname" => "%{host}" } }
  }
}

output {
  if [hostname] == "logstash" {
        elasticsearch {
                hosts => ["192.168.158.79:9200"]
                index => "system-log-%{+YYYY.MM.dd}"
        }
  }

  else if [hostname] == "web1" {
        elasticsearch {
                hosts => ["192.168.158.79:9200"]
                index => "web1-log-%{+YYYY.MM.dd}"
        }
  }

stdout {
        codec => rubydebug
  }
}

收集不同主机及对应应用的不同日志

复制代码

input {
        file {
                path => "/var/log/messages"
                start_position => "beginning"
        }
        beats {
                port => 5044
        }
}
filter {
  if [host][name] {
    mutate { add_field => { "hostname" => "%{[host][name]}" } }
  }
  else if [agent][hostname] {
    mutate { add_field => { "hostname" => "%{[agent][hostname]}" } }
  }
  else {
    mutate { add_field => { "hostname" => "%{host}" } }
  }
}
output {
  if [hostname] == "logstash" {
        elasticsearch {
                hosts => ["192.168.158.79:9200"]
                index => "system-log-%{+YYYY.MM.dd}"
        }
  }
  else if [hostname] == "web1" {
    if "system" in [tags] {
        elasticsearch {
                hosts => ["192.168.158.79:9200"]
                index => "web1-log-%{+YYYY.MM.dd}"
        }
    }
    if "nginx-access" in [tags] {
        elasticsearch {
                hosts => ["192.168.158.79:9200"]
                index => "web1-nginx-access-log-%{+YYYY.MM.dd}"
        }
    }
    if "nginx-error" in [tags] {
        elasticsearch {
                hosts => ["192.168.158.79:9200"]
                index => "web1-nginx-error-log-%{+YYYY.MM.dd}"
        }
    }
  }
  stdout {
        codec => rubydebug
  }
}

启动logstash服务

复制代码

[root@logstash ~]# logstash -f /etc/logstash/conf.d/pipline.conf &

三、 nginx、filebeat安装与配置

修改主机名

复制代码

[root@localhost ~]# hostnamecl set-hostname  nginx
[root@localhost ~]# bash
[root@nginx ~]#

配置主机名解析

复制代码

[root@logstash ~]# cat /etc/hosts
192.168.166.111 kibana
192.168.158.6 es
192.168.166.113 logstash
192.168.166.114 nginx

nginx安装与启动

复制代码

[root@nginx ~]# yum install -y epel-release
[root@nginx ~]# yum install -y nginx
[root@nginx ~]# systemctl start nginx

filebeat安装

复制代码

[root@nginx ~]# yum localinstall -y filebeat-7.1.1-x86_64.rpm

filebeat配置项

复制代码

[root@nginx ~]# cd /etc/filebeat
[root@nginx ~]# cat filebeat.yml

配置项	作用
filebeat.inputs	输入配置块，用于指定 Filebeat 应该监听哪些文件并将其作为输入。你可以指定文件路径、文件类型、文件格式等。
filebeat.prospectors	这是一种更灵活的输入方式，它允许你同时监听多个目录或文件系统中的多个文件。它结合了输入和输出配置项，使得配置更加灵活。
filebeat.config	用于加载和执行自定义的配置文件。你可以使用此选项加载其他 YAML 文件，以便在 Filebeat 中使用自定义规则和插件。
output.elasticsearch	输出配置块，用于将日志数据发送到 Elasticsearch。你可以指定 Elasticsearch 的地址、端口、索引名称等。
output.logstash	输出配置块，用于将日志数据发送到 Logstash。你可以指定 Logstash 的地址、端口、输入格式等。
filebeat.harvester	Harvester 是 Filebeat 的核心组件之一，负责监听文件并将其拆分为事件。你可以通过配置项来调整 Harvester 的行为，例如事件级别、分隔符等。
filebeat.scanner	Scanner 负责定期扫描指定路径中的新文件并触发事件收集。你可以通过配置项来调整 Scanner 的行为，例如扫描频率、延迟等。
filebeat.processor	处理器用于对收集到的日志事件进行处理和解析。你可以使用内置的处理器类型（如过滤器、映射器等）来对事件进行过滤、转换和编码。
filebeat.registry	注册表用于存储 Filebeat 的配置信息、事件数据和资源状态。你可以通过配置项来调整注册表的行为和存储方式。

日志收集

filebeat 7.1以上支持模版收集日志和传统方式收集日志，具体每个方式的配置如下：

1、采用filebeat的nginx模块收集nginx日志

复制代码

##filebeat模块操作命令：
#查看支持的模块
[root@nginx ~]# filebeat modules list
#启用nginx模块
[root@nginx ~]# filebeat modules enable nginx
#配置nginx模块
[root@nginx ~]# cd /etc/filebeat/modules.d
[root@nginx ~]# cat nginx.yml
- module: nginx
  # Access logs
  access:
    enabled: true
    var.paths: ["/var/log/nginx/access.log"]
  # Error logs
  error:
    enabled: true
    var.paths: ["/var/log/nginx/error.log"]
#################测试配置文件
[root@localhost ~]# filebeat test config -e

2、传统方式收集

【输出给logstash】

复制代码

[root@localhost ~]# cat /etc/filebeat/filebeat.yml
filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/access/*.log
  tags: "nignx1"
- type: log
  enabled: true
  paths:
    - /var/log/error/*.log
  tags: "nignx2"
output.logstash:
  hosts: ["192.168.166.113:5044"]
#################测试配置文件
[root@localhost ~]# filebeat test config -e

【输出给elasticsearch】

复制代码

[root@localhost ~]# cat /etc/filebeat/filebeat.yml
filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/nginx/access.log
    - /var/log/nginx/error.log
output.elasticsearch:
  # Array of hosts to connect to.
  hosts: ["192.168.166.129:9200"]
  index: "nginx-access-%{[host.name]}-%{+yyyy.MM.dd}"# 自定义索引名称
setup.ilm.enabled: false   # 索引生命周期 ilm 功能默认开启，开启情况下索引名称只能为 filebeat-*
setup.template.name: "nginx1" # 定义模板名称
setup.template.pattern: "nginx1-*" # 定义模板的匹配索引名称

#####产生不同索引的方法#####
output.elasticsearch:
  # Array of hosts to connect to.
  hosts: ["192.168.166.22:9200"]
  indices:
   - index: "nginx1-access-logs"
     when:
      contains:
       { "message": "GET"}
   - index: "nginx1-error-logs"
     when:
      contains:
       { "message": "error" }
setup.ilm.enabled: false
setup.template.name: "nginx1"
setup.template.pattern: "nginx1-*"

#################测试配置文件
[root@localhost ~]# filebeat test config -e

启动filebeat

复制代码

[root@nginx ~]# systemctl start filebeat
[root@nginx ~]# systemctl enabled filebeat

四、 Kibana安装与配置

修改主机名

复制代码

[root@localhost ~]# hostnamecl set-hostname  logstash
[root@localhost ~]# bash
[root@logstash ~]#

配置主机名解析

复制代码

[root@logstash ~]# cat /etc/hosts
192.168.166.111 kibana
192.168.158.6 elk
192.168.166.113 logstash
192.168.166.114 nginx
192.168.166.166 tomcat
192.168.166.116 mysql

安装JAVA8

复制代码

[root@logstash ~]# yum install -y java

将logstash软件包拷贝至elk主机执行安装

复制代码

[root@logstash ~]# yum localinstall -y kibana-7.1.1-x86_64.rpm

配置kibana

复制代码

[root@kibana]# cd /etc/kibana/
[root@kibana kibana]# cat kibana.yml
server.port: 5601 #监听端口
server.host: "192.168.166.111" #监听地址
server.name: "kibana" #主机名
elasticsearch.hosts: ["http://192.168.158.6:9200"] #连接的elasticsearch服务器
kibana.index: ".kibana" #kibana的索引
i18n.locale: "zh-CN" #汉化

##集群模式下配置：
server.port: 5601 #监听端口
server.host: "192.168.166.111" #监听地址
server.name: "kibana" #主机名
elasticsearch.hosts: ["http://192.168.158.6:9200","http://192.168.166.113:9200","http://192.168.166.114:9200"] #连接的elasticsearch服务器
kibana.index: ".kibana" #kibana的索引
i18n.locale: "zh-CN" #汉化

访问kibana

复制代码

#在浏览器中输入：
http://192.168.166.111:5601

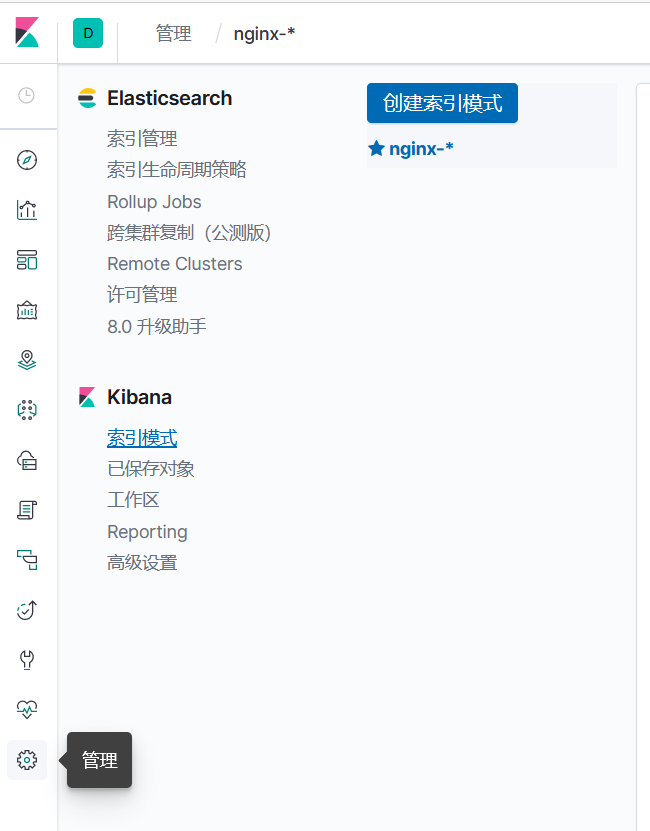

创建索引

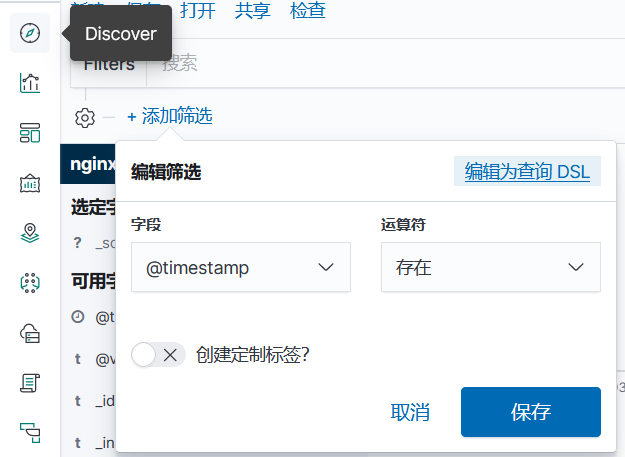

创建筛选

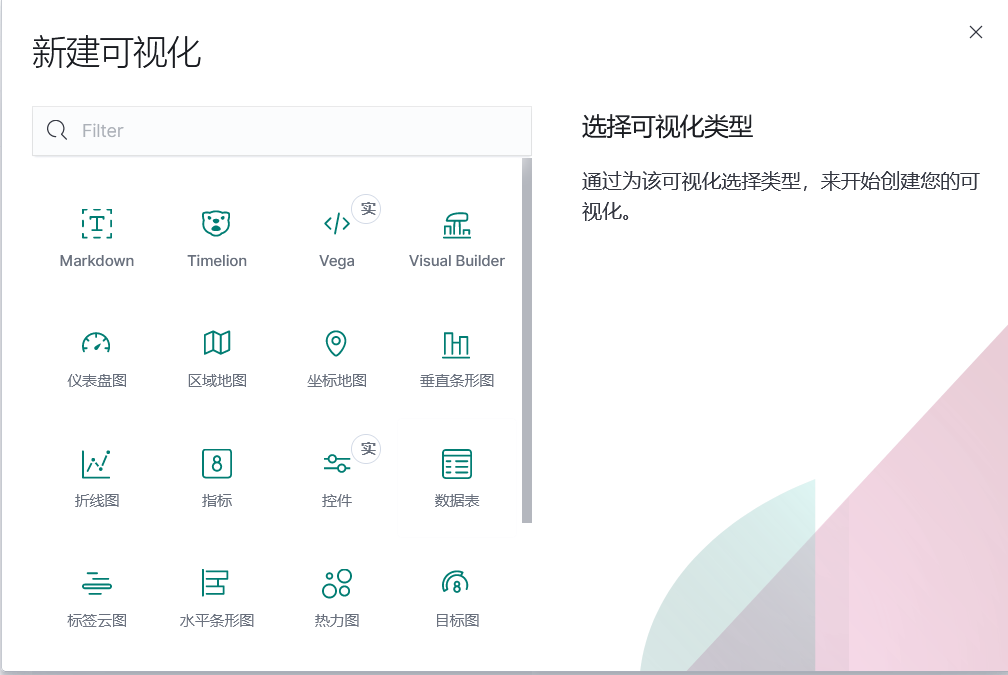

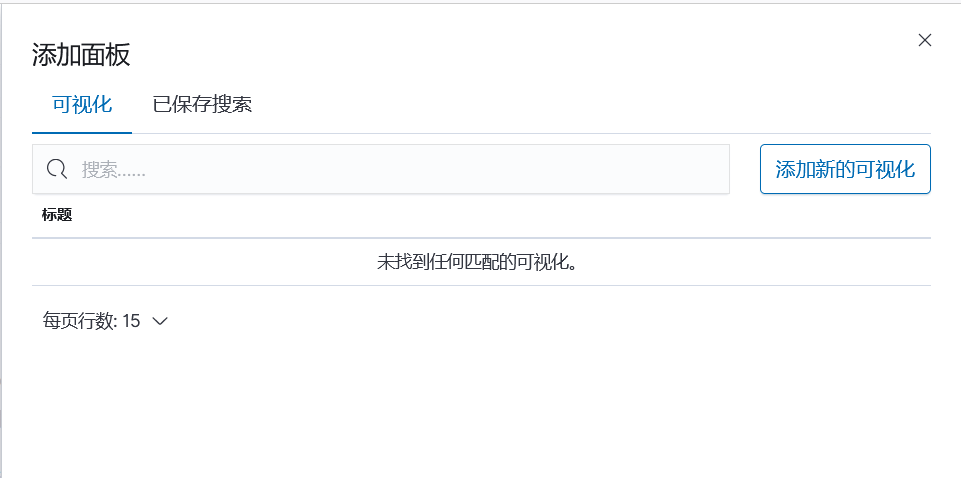

添加仪表盘
