外设模块学习（8）——HC-SR04超声波模块（STM32）

引言

本次学习一款超声波测距模块HC-SR04，学习之前需要具备STM32基础知识以及C语言基础。

---

一、HC-SR04概述

1.1 是什么

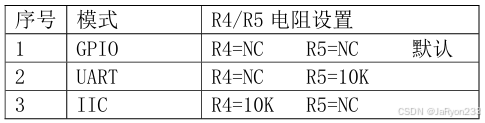

HC-SR04是一款开放式超声波测距 模块，在尺寸上完全兼容老版本 HC-SR04 ，同时新增 UART 和 IIC 功能；默认条件下，软件与硬件均能完全兼容老版本 HC-SR04，还可通过电阻设置切换为 UART 或 IIC 模式，采用升级后的解调芯片 RCWL-9206，搭配带 UART 与 IIC 功能的 MCU，让外围结构更简洁。

1.2 有何作用

HC-SR04超声波测距模块顾名思义，主要用于实现距离测量 ，可在 2cm-450cm（测量平整墙面）的范围内，通过不同工作模式（GPIO、UART、IIC）获取目标物体与模块之间的距离数据，为各类需要距离感知的设备或系统提供精准的距离信息支持。

1.3 有何特点

（1）采用专业解调测距芯片RCWL-9206，性能更稳定可靠。

（2）支持 GPIO、UART 与 IIC 三种模式接口，适配不同的控制需求与硬件环境。

（3）具备3V-5.5V 宽电压供电能力，适用场景更广泛。

（4）工作电流低至 2.2mA，能耗低，续航更持久。

（5）最小盲区仅 2cm，能实现近距离测量，减少测量局限。

（6）测量范围超宽，在平整墙面测量场景下可达 2cm-450cm。

（7）外围结构更简洁，便于集成到各类设备中。

（8）工作温度范围较广，塑壳探头（需定制）工作温度为 - 10℃-60℃，铝壳探头为 - 10℃-70℃，能适应不同环境温度。

（9）探测精度较高，在同一温度下精度为 ±2%，理论分辨率达 1mm。

（10）测量周期时间典型值为 200mS，可满足常规测距频率需求。

1.4 应用场景

（1）适用于智能机器人，为机器人提供周围环境的距离信息，辅助其实现避障功能，避免碰撞。

（2）可用于安防系统，如自动感应门，通过测量人体与门的距离，控制门的开启与关闭。

（3）能应用在智能液位监测设备中，测量液体表面与模块的距离，进而推算出液位高度。

（4）可集成到停车辅助系统，帮助驾驶员判断车辆与周围障碍物的距离，提升停车安全性。

（5）适用于各类需要距离检测的 DIY 电子项目，如基于 ARDUINO 、STM32、C51等创意电子制作，为项目提供距离数据支持。

---

二、相关参数

2.1 重要参数

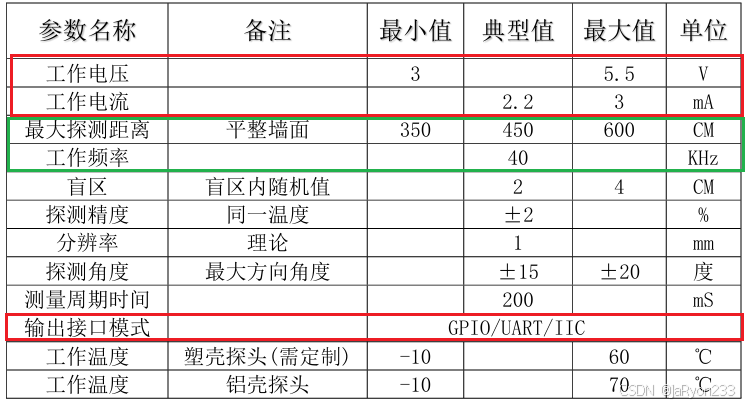

HC-SR04模块相关参数如下图所示。

在使用这款模块前，务必了解其工作电压电流，避免还没驱动起来就弄坏了，其次关注其能够探测的距离范围等参数。

2.2 引脚定义及功能

HC-SR04超声波测距模块一般有4个管脚，分别对应的VCC、Trig、Echo以及GND，当然现在常见的是新版的，也就是含三种驱动模式的，可能也有的厂商卖的还是旧版的，也就是只有GPIO一种模式控制，也是最简单的一种。

旧版与新版的主要区别在于模块背面包含的芯片数量，旧版这样最普通的GPIO模式，**其只有一块芯片，新版一共三块芯片，**当然如果是GPIO模式的话，两者兼容。

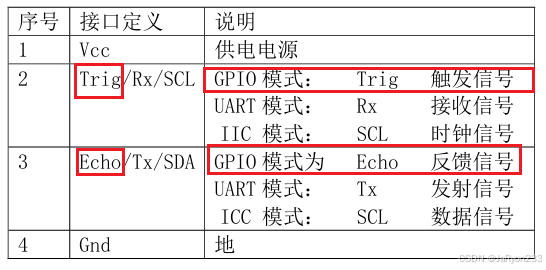

本次我们会以GPIO模式为例，介绍其驱动方法，关于该模块的引脚定义与功能说明如下图所示。

默认情况下，超声波测距模块的驱动模式即GPIO模式。

---

三、工作原理

HC-SR04（2020 款）超声波测距模块通过不同工作模式实现距离测量，下面分别简单介绍不同模式的驱动原理。

3.1 GPIO 模式

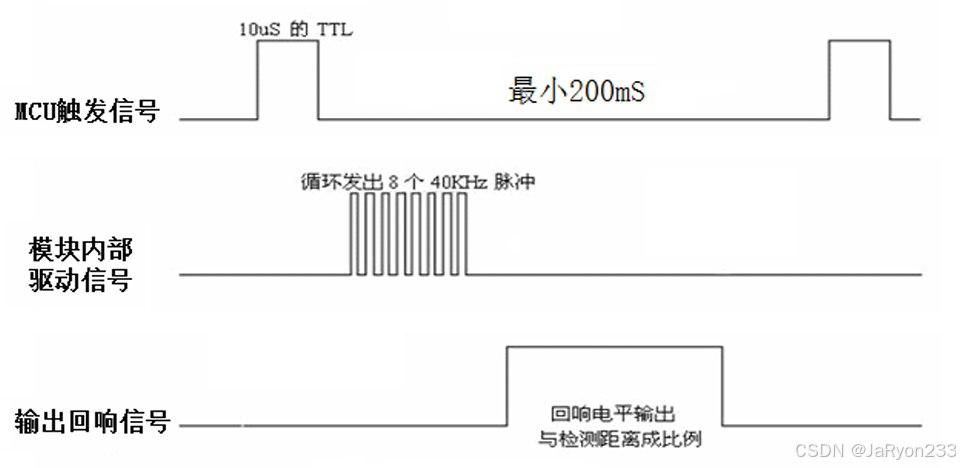

该模式工作方式与老版本 HC-SR04 一致。该模式下的时序图如下图所示。

该时序比较简单，大致流程如下：

（1）触发信号（Trig）：外部 MCU 向模块的 Trig 引脚发送一个大于 10μS 的高电平脉冲；

（2）内部驱动：模块接收到触发信号后，内部会循环发出 8 个 40KHz 的脉冲作为驱动信号；

（3）反馈信号（Echo）：该模块会通过Echo引脚对外输出一个与测量距离成比例的高电平脉冲信号。

需要注意的是，每次触发信号发出的间隔时间不得少于200ms。

通过测量该 Echo 信号的脉宽时间 "T"，结合声速即可计算出距离 ，计算公式为：距离 = T * C / 2 （其中 C 为声速）。声速会受温度影响，声速与温度的关系公式为：（331.45 为 0℃时的声速），实际应用中若需精确距离值，需考虑温度影响并进行温度补偿。

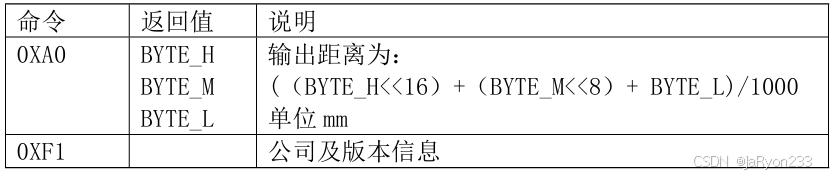

3.2 UART 模式

该模式下，具体操作 如下**：**

（1）**波特率设置：**UART 模式的波特率固定设置为 9600。

（2）**起始命令：**外部 MCU 或 PC 向模块发送 0XA0 命令，模块接收到命令后完成测距操作。

（3）**接收数据：**测距完成后，模块会发送 3 个距离数据，分别为 BYTE_H、BYTE_M 与 BYTE_L。

（4）**数据转换：**距离计算方式为（单位：mm）：距离 = ((BYTE_H<<16)+(BYTE_M<<8)+ BYTE_L) / 1000。

3.3 IIC 模式

该模块在 IIC 模式下的从机地址为 0X57。

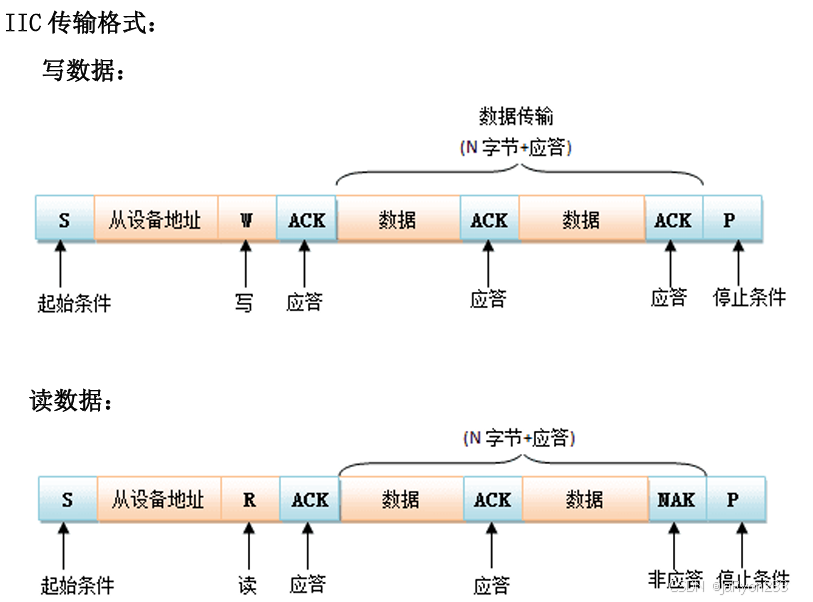

3.3.1 数据传输格式

（1）**写数据传输格式：**起始信号（S）→从设备地址 + 写（W）→应答（ACK）→数据→应答（ACK）→...（N 字节数据及对应应答）→停止信号（P）。

---

（2）**读数据传输格式：**起始信号（S）→从设备地址 + 读（R）→应答（ACK）→数据→应答（ACK）→...（N-1 字节数据及对应应答）→数据→非应答（NAK）→停止信号（P）。

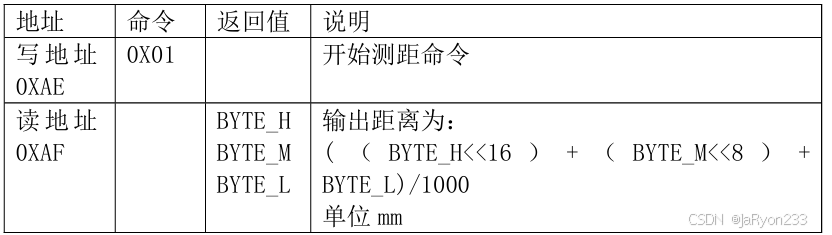

3.3.2 地址及命令

（1）**启动测距：**向模块的写地址 0XAE 写入 0X01 命令，模块开始测距；

（2）**读取数据：**等待 200mS（模块最大测距时间）以上，再从读地址 0XAF 读取 3 个距离数据，即 BYTE_H、BYTE_M 与 BYTE_L。

距离计算方式为（单位：mm）：

---

四、注意事项

（1）此模块不宜带电连接 ，如果要带电连接，则先让模块的Gnd端先连接。

（2）如果测试面不是很规则或测试远距离物体时，可采用多次测量的方法来校正。

（3）两次测试间隔要不小于200mS。

---

五、参考代码（STM32）

有上述原理介绍可知逻辑是很简单的，下面以默认GPIO模式为例 ，给出参考代码，该代码是基于STM32F103系列单片机，寄存器方式编写的。

5.1 ultrasound.h

/*
 * @Descripttion: HC-SR04超声波模块驱动文件(.h)
 * @Author: JaRyon
 * @version:
 * @Date: 2025-10-27 19:48:01
 */
#ifndef __ULTRASOUND_H
#define __ULTRASOUND_H

#include "stm32f10x.h"
#include "Delay.h"

/**
 * 超声波模块引脚连接
 *
 * VCC   --->  3.3/5V
 * Trig  --->  PA0 --- 产生触发信号
 * Echo  --->  PA1 --- 接收反馈信号
 * GND   --->  GND
 *
*/

// Trig拉高拉低
#define TRIG_HIGH   (GPIOA->ODR |= GPIO_ODR_ODR0)
#define TRIG_LOW   (GPIOA->ODR &= ~GPIO_ODR_ODR0)
// 反馈信号读取
#define ECHO_READ   (GPIOA->IDR & GPIO_IDR_IDR1)

void Ultrasound_Init(void);
double Ultrasound_GetDist(void);

#endif

5.2 ultrasound.c

/*
 * @Descripttion: HC-SR04超声波模块驱动文件(.c)
 * @Author: JaRyon
 * @version:
 * @Date: 2025-10-27 19:47:38
 */
#include "ultrasound.h"

/**
 * @brief      超声波模块初始化
 * @param      void 无
 * @return     void
 * @example    Ultrasound_Init();
 * @attention  Echo引脚由模块产生信号，MCU接收；Trig引脚由MCU发出信号，模块接收
 */
void Ultrasound_Init(void)
{
    // 开启时钟 PA
    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;

    // trig-PA0 推挽输出 echo-PA1 浮空输入
    GPIOA->CRL |= GPIO_CRL_MODE0;
    GPIOA->CRL &= ~GPIO_CRL_CNF0;

    GPIOA->CRL &= ~GPIO_CRL_MODE1;
    GPIOA->CRL |= GPIO_CRL_CNF1_0;
    GPIOA->CRL &= ~GPIO_CRL_CNF1_1;

    // 初始触发信号置低
    TRIG_LOW;
}

/**
 * @brief      超声波模块收发处理
 * @param      void 无
 * @return     uint16_t
 * @example    uint16_t distance = Ultrasound_Process();
 * @attention  内部调用，不向外展示
 */
static uint32_t Ultrasound_Process(void)
{
    uint32_t count = 0, startTime = 0;

    // ----- GPIO模式下 ------

    // 1. Trig拉高10us，触发模块
    TRIG_HIGH;
    Delay_us(10);
    TRIG_LOW;

    // 2. 等待ehco拉高
    startTime = Systick_GetTick();

    while (ECHO_READ == 0)
    {
        if (Systick_GetTick() - startTime >= 50000)
        {
            return 0;
        }
    }

    // 3. 计时
    count = Systick_GetTick();
    while (ECHO_READ != 0)
    {
        if (Systick_GetTick() - count >= 50000)
        {
            return 0;
        }
    }
    count = Systick_GetTick() - count;

    // 4. 延时维持足够触发间隔
    Delay_ms(200);

    return count;
}

/**
 * @brief      获取超声波测得距离换算
 * @param      void 无
 * @return     uint16_t
 * @example    Distance = Ultrasound_GetDist();
 * @attention  距离单位cm
 */
double Ultrasound_GetDist(void)
{
    uint32_t count = Ultrasound_Process();

    double distance = (count * 0.034) / 2;

    return distance;
}

5.3 main.c

/*
 * @Descripttion: 超声波测距测试
 * @Author: JaRyon
 * @version: v1.0
 * @Date: 2025-10-25 23:09:53
 */
#include "stm32f10x.h"
#include "Systick.h"
#include "oled.h"
#include "ultrasound.h"

void LED_Init(void);

int main(void)
{
	uint32_t waitTime = 0;
	double distance = 0.0;
	// 初始化
	Systick_Init();
	OLED_Init();
	OLED_ClearAll();
	Ultrasound_Init();
	distance = Ultrasound_GetDist();

	waitTime = Systick_GetTick();
	while (1)
	{

		if (Systick_GetTick() - waitTime > 500000)
		{
			distance = Ultrasound_GetDist();
			waitTime = Systick_GetTick();
		}

		OLED_ShowFloat(5, 2, distance, 3, 1, 8);

		OLED_Update();
	}
}

**注：**这里给出的是控制HC-SR04模块的核心代码，主函数中涉及到的oled以及延时等不是重点，所以不再赘述。当然大家如果没有OLED 屏幕，完全可以使用串口等显示测得距离。

---

六、总结

本次，我们详细介绍了HC-SR04超声波测距模块的特性与应用。该模块支持GPIO、UART和IIC三种工作模式，测量范围2cm-450cm，具有低功耗、高精度等特点。工作原理方面，重点说明了GPIO模式下通过Trig触发信号和Echo接收信号实现测距的时序流程，并提供了距离计算公式。最后给出了基于STM32的参考代码实现，包括初始化配置和距离测量函数。

---

以上便是本次文章的所有内容，欢迎各位朋友在评论区讨论，本人也是一名初学小白，愿大家共同努力，一起进步吧！

鉴于笔者能力有限，难免出现一些纰漏和不足，望大家在评论区批评指正，谢谢！
