一、框架概述
本框架是基于 LabVIEW 平台开发的机器视觉通用解决方案，旨在为常规视觉检测、识别、测量类案例提供标准化开发模板，大幅缩短项目周期。框架核心优势在于模块化设计与高度可扩展性，内置常用视觉处理函数库，同时支持用户自定义编辑函数，配合 MySQL 数据库实现数据存储与追溯，平均可将常规视觉项目开发速度提升 60% 以上。
框架适用于工业场景中的零件缺陷检测、尺寸测量、字符识别（OCR）、条码 / 二维码读取、颜色判断等常规视觉任务，兼容主流工业相机（GigE Vision、USB3 Vision 等接口），可直接适配生产线自动化集成需求。
二、环境搭建要求
在使用框架前，需确保本地环境已完成以下软件安装，版本兼容性直接影响框架功能正常运行：
软件名称
版本要求
核心作用
LabVIEW
2019 及以上（32/64 位均可）
框架运行基础平台，提供图形化编程环境
Vision Development Module (VDM)
2019 及以上
LabVIEW 视觉开发核心库，提供图像采集、处理基础函数
Vision Acquisition Software (VAS)
2019 及以上
相机驱动与采集接口，支持主流工业相机连接
MySQL 数据库
5.7 及以上（含 MySQL Connector/ODBC）
存储视觉检测数据（如检测结果、产品 ID、时间戳等）
环境验证步骤
安装完成后，打开 LabVIEW，在 "工具" 菜单中确认 "Vision" 选项卡正常显示（验证 VDM/VAS 安装成功）；
打开 MySQL Workbench，通过 ODBC 驱动测试与数据库的连接（需提前创建框架默认数据库 "VisionData"，脚本见框架 "DB_Script" 文件夹）；
连接工业相机，通过 "Vision Assistant" 工具测试图像采集功能，确保图像可正常获取。
三、框架核心结构
框架采用 "顶层控制 - 中层功能 - 底层驱动" 的三级架构，所有模块均以 LabVIEW VI 形式封装，支持拖拽式调用与自定义修改，整体结构如下：
- 顶层控制模块（Main.vi）
作为框架入口，负责全局流程控制、参数配置与状态显示，核心功能包括：
项目参数配置：通过前面板设置检测精度、相机参数（曝光时间、增益）、数据库连接地址等；
流程状态监控：实时显示当前流程（图像采集→预处理→检测→结果输出）、运行状态（正常 / 异常）与错误代码；
数据交互控制：触发数据存储（检测结果写入 MySQL）、日志生成（运行日志保存为 TXT）与报表导出（Excel 格式检测报告）。 - 中层功能模块（Function Folder）
框架核心功能区，涵盖视觉处理全流程常用模块，用户可直接调用或编辑修改，主要包括：
（1）图像采集模块（Image Acquisition）
Camera_Init.vi：相机初始化，支持多相机切换与参数加载（从配置文件读取预设参数）；
Image_Capture.vi：单帧 / 连续帧采集，支持硬件触发（外部 IO 触发采集）与软件触发；
Image_Save.vi：采集图像保存（支持 BMP/JPG/PNG 格式，自动按 "时间戳 + 产品 ID" 命名）。
（2）图像预处理模块（Image Preprocessing）
Image_Gray.vi：彩色图像转灰度图，支持自定义灰度通道选择；
Image_Filter.vi：图像滤波（均值滤波、中值滤波、高斯滤波），可调整滤波核大小；
Image_Threshold.vi：二值化处理（全局阈值 / 自适应阈值），支持手动调整阈值或自动计算（Otsu 算法）；
Image_Morphology.vi：形态学操作（膨胀、腐蚀、开运算、闭运算），用于去除噪声或连接断裂区域。
（3）视觉检测模块（Vision Inspection）
Object_Detection.vi：目标检测（基于模板匹配 / 边缘检测），支持圆形、矩形、不规则轮廓目标定位；
Size_Measurement.vi：尺寸测量（距离、角度、半径、面积），自动计算测量值与公差偏差；
Defect_Detection.vi：缺陷检测（斑点检测、边缘缺陷检测），支持自定义缺陷判定阈值（如斑点面积、灰度差）；
OCR_Barcode.vi：字符识别与条码读取，支持常见字体（Arial、Times New Roman）与条码类型（Code 128、QR Code）。
（4）结果处理模块（Result Processing）
Result_Judge.vi：检测结果判定，根据预设公差范围输出 "合格 / 不合格"；
Data_WriteDB.vi：检测数据写入 MySQL，字段包括 "检测时间、产品 ID、测量值、判定结果、设备编号"；
Alarm_Output.vi：异常报警，支持软件弹窗报警、声光报警（控制外部 IO 输出）与邮件通知（需配置 SMTP 服务器）。 - 底层驱动模块（Driver Folder）
封装硬件驱动与第三方接口，用户无需关注底层实现，直接调用中层模块即可，主要包括：
相机驱动（适配 VDM/VAS 的通用相机接口，支持 NI 相机、Basler、Keyence 等主流品牌）；
数据库驱动（MySQL ODBC 接口，封装数据增删改查函数，避免直接编写 SQL 语句）；
外部 IO 驱动（支持 NI-DAQ 卡，用于触发信号输入、报警信号输出）。
四、自定义函数开发指南
框架支持用户根据特殊需求编辑现有函数或开发新函数，步骤如下：
- 编辑现有函数
在框架 "Function Folder" 中找到目标 VI（如Image_Filter.vi），右键选择 "打开" 进入编辑界面；
调整内部逻辑（如增加新的滤波算法，如双边滤波），或修改输入 / 输出参数（如增加滤波强度调节端口）；
保存修改后，在顶层 VI 中重新调用该函数，通过前面板测试功能是否正常。 - 开发新函数
新建 LabVIEW VI，命名格式为 "功能名称.vi"（如Color_Detection.vi）；
定义输入 / 输出参数（如输入：原始图像；输出：颜色判定结果、RGB 值）；
编写核心逻辑（如通过提取 RGB 通道值，与预设颜色范围对比实现颜色检测）；
将新函数放入对应功能文件夹（如 "Image Processing"），在顶层 VI 中通过 "函数选板→我的 VI" 调用，完成集成测试。
五、常规案例开发流程（以零件尺寸测量为例）
以 "检测轴承内圈直径，判定是否合格" 为例，展示基于框架的快速开发流程，全程仅需 30 分钟：
步骤 1：环境准备
安装 LabVIEW 2021、VDM 2021、VAS 2021 与 MySQL 8.0；
运行 "DB_Script" 文件夹中的Create_VisionData.sql，创建数据库与数据表；
连接 GigE 接口工业相机，通过Camera_Init.vi加载预设参数（曝光时间 10ms，增益 1.0）。
步骤 2：流程搭建
打开Main.vi，在 "图像采集" 环节调用Image_Capture.vi，设置触发方式为 "软件触发"；
在 "预处理" 环节依次调用Image_Gray.vi（转灰度）、Image_Filter.vi（高斯滤波，核大小 3×3）、Image_Threshold.vi（自适应阈值）；
在 "检测" 环节调用Size_Measurement.vi，选择 "圆形直径测量"，设置公差范围（标准值 20mm，允许偏差 ±0.05mm）；
在 "结果处理" 环节调用Result_Judge.vi（判定合格 / 不合格）与Data_WriteDB.vi（写入检测数据）。
步骤 3：参数调试与测试
点击 "运行"，采集轴承内圈图像，通过前面板观察预处理后的图像效果，调整滤波核大小与阈值，确保内圈边缘清晰；
手动调整Size_Measurement.vi的测量区域，确保直径测量点对准内圈边缘；
连续测试 10 个样品，查看数据库中存储的测量值与判定结果，验证流程稳定性。
步骤 4：功能扩展（可选）
若需增加 "不合格品抓拍" 功能，在Alarm_Output.vi中添加Image_Save.vi调用，设置 "仅不合格时保存图像"；
若需远程监控，在Main.vi中添加 "TCP/IP 通信" 模块，将检测结果实时发送至远程监控端。
六、框架优势与注意事项
核心优势
开发效率高：内置 20 + 常用视觉函数，无需从零编写代码，常规案例 30 分钟即可搭建完成；
兼容性强：支持主流工业相机、数据库与硬件 IO，无需修改底层驱动即可适配不同设备；
可扩展性好：模块化设计支持自定义函数开发，可轻松集成 AI 视觉算法（如 TensorFlow-Lite 模型）；
易用性高：全图形化编程，无需掌握复杂语法，新手可通过示例工程快速上手。
注意事项
软件版本需严格匹配（如 LabVIEW 2021 需搭配 VDM 2021），版本不兼容会导致函数调用失败；
数据库连接前需确保 MySQL 服务已启动，且用户拥有 "插入 / 查询" 权限；
长期运行时建议定期备份数据库（框架内置 "DB_Backup.vi"，可设置定时自动备份）；
高分辨率图像采集时，需确保电脑内存≥8GB，避免因内存不足导致程序卡顿。
七、附件与支持
框架压缩包包含以下资源，助力快速开发与问题排查：
示例工程（Sample_Projects文件夹）：尺寸测量、缺陷检测、OCR 识别 3 个完整案例；
数据库脚本（DB_Script文件夹）：数据库创建、表结构定义 SQL 脚本；
函数说明文档（Function_Doc文件夹）：所有内置函数的输入输出参数、使用场景说明；
故障排查指南（Troubleshooting.pdf）：常见错误（如相机连接失败、数据库写入报错）的解决方案。
若需技术支持，可参考框架 "Readme.md" 中的联系方式，获取函数定制、问题排查等服务。
八、 运行界面

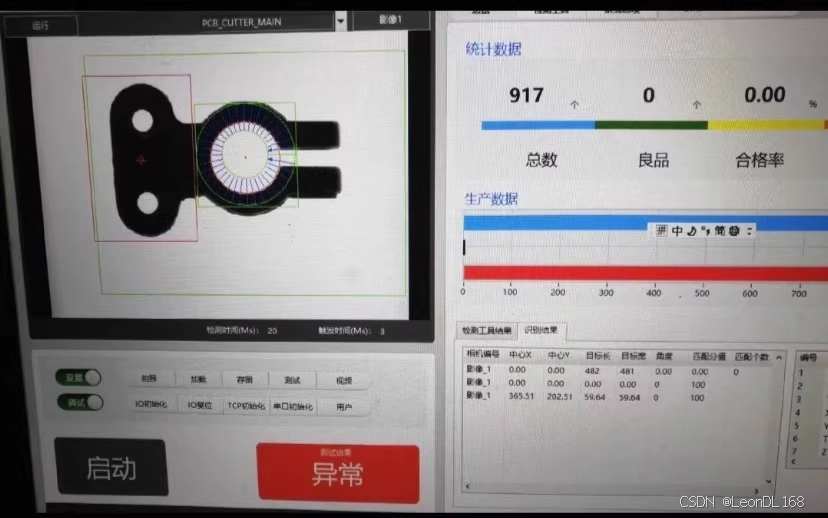

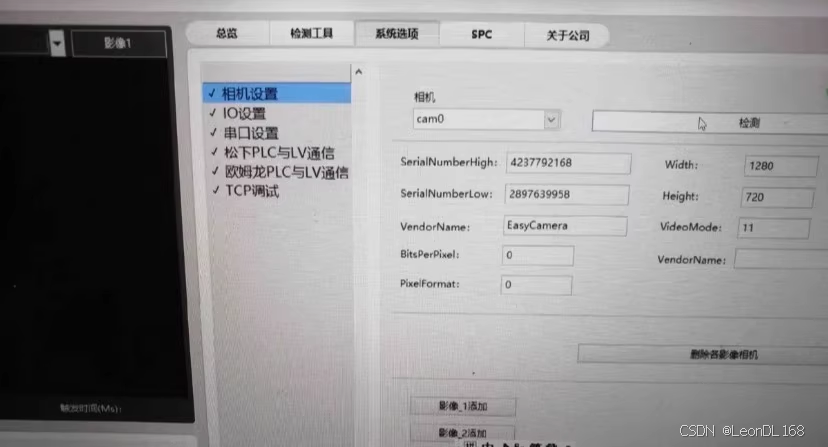

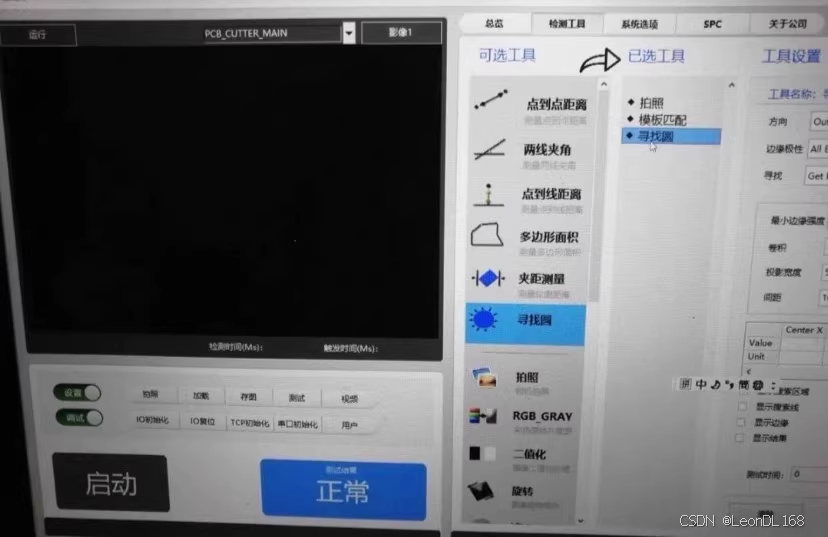

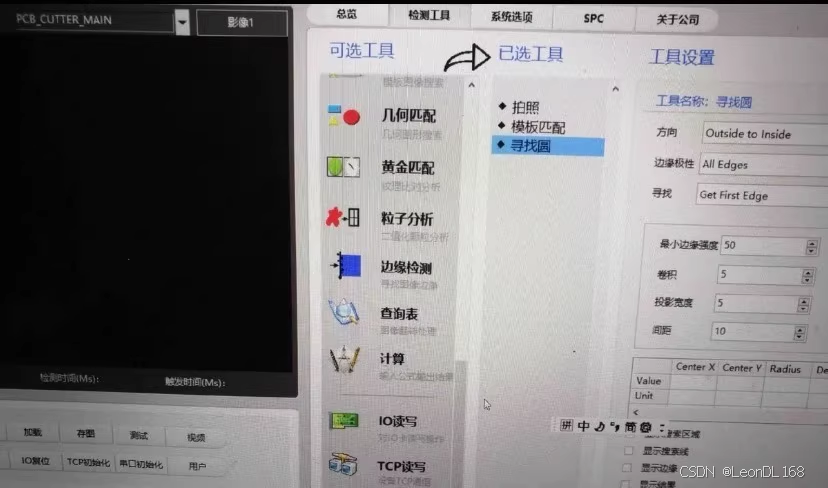

需要源码请私信或者自行下载 点击即可下载
