适合新手小白入门实现slam建图和路径规划的详细教程

b站教程：https://www.bilibili.com/video/BV13g4y157R9/?spm_id_from=333.1007.top_right_bar_window_history.content.click&vd_source=477542868eed5e7af9de168225960d85

感谢b站up主杰哥的视频教学，本篇文章为学习所记录

环境：ubuntu20.04

ros1，neotic版本

1.从github下载示例教程，先安装git，然后创建工作空间

复制代码

mkdir catkin_make
cd catkin_make
mkdir src
cd src
#上述是创建工作空间
sudo apt install git  #可以git拉取github的内容

git clone https://github.com/6-robot/wpr_simulation.git
git clone https://github.com/6-robot/wpr1.git
git clone https://github.com/6-robot/waterplus_map_tools.git
git clone https://github.com/6-robot/xfyun_waterplus.git
git clone https://github.com/6-robot/wpb_home.git

到~/catkin_make/src/wpr_simulation/scripts目录下

install_for_kinetic.sh

install_for_melodic.sh

install_for_noetic.sh

复制代码

cd ~/catkin_make/src/wpr_simulation/scripts
chmod +x install_for_noetic.sh
./install_for_noetic.sh

cd ~/catkin_make/src/wpr_simulation/scripts
./install_for_noetic.sh
cd ~/catkin_make/src/wpb_home/wpb_home_bringup/scripts
./install_for_noetic.sh
cd ~/catkin_make/src/waterplus_map_tools/scripts
./install_for_noetic.sh

这三个文件就是补全依赖的，运行对应版本的即可，ubuntu20.04，对应ros版本是neotic

2,安装好i之后就进行编译,必须在工作空间编译，工作空间是catkin_make文件下，不是src

复制代码

cd catkin_make
catkin_make
如果电脑卡死就使用
catkin_makke -j4
如果出现报错，可以多编译几次就可以了

3.编译好了之后需要载入工作空间目录，source之后才可以运行roslaunch对应的包

复制代码

source ~/catkin_make/devel/setup.bash

4.运行测试

复制代码

roslaunch wpr_simulation wpb_simple.launch

#命令行解析
roslaunch
roslaunch 是 ROS 提供的一个命令行工具，用于启动一个或多个 ROS 节点。它通常用于启动复杂的系统，这些系统由多个节点组成，并且这些节点之间存在依赖关系。roslaunch 会解析 .launch 文件中的配置，并按照指定的方式启动节点。
2. wpr_simulation
wpr_simulation 是一个 ROS 包的名称。ROS 包是 ROS 中的基本组织单元，包含节点、消息定义、服务定义、配置文件等。wpr_simulation 包可能是一个用于机器人仿真或测试的包，具体功能需要查看该包的文档或源代码。
3. wpb_simple.launch
wpb_simple.launch 是一个 .launch 文件的名称。.launch 文件是 XML 格式的配置文件，用于定义要启动的节点、参数、环境变量等。wpb_simple.launch 文件可能包含以下内容：

    节点启动：定义要启动的 ROS 节点及其参数。
    参数设置：设置节点运行时需要的参数。
    环境变量：设置节点运行时需要的环境变量。
    依赖关系：定义节点之间的依赖关系，确保它们按正确的顺序启动。

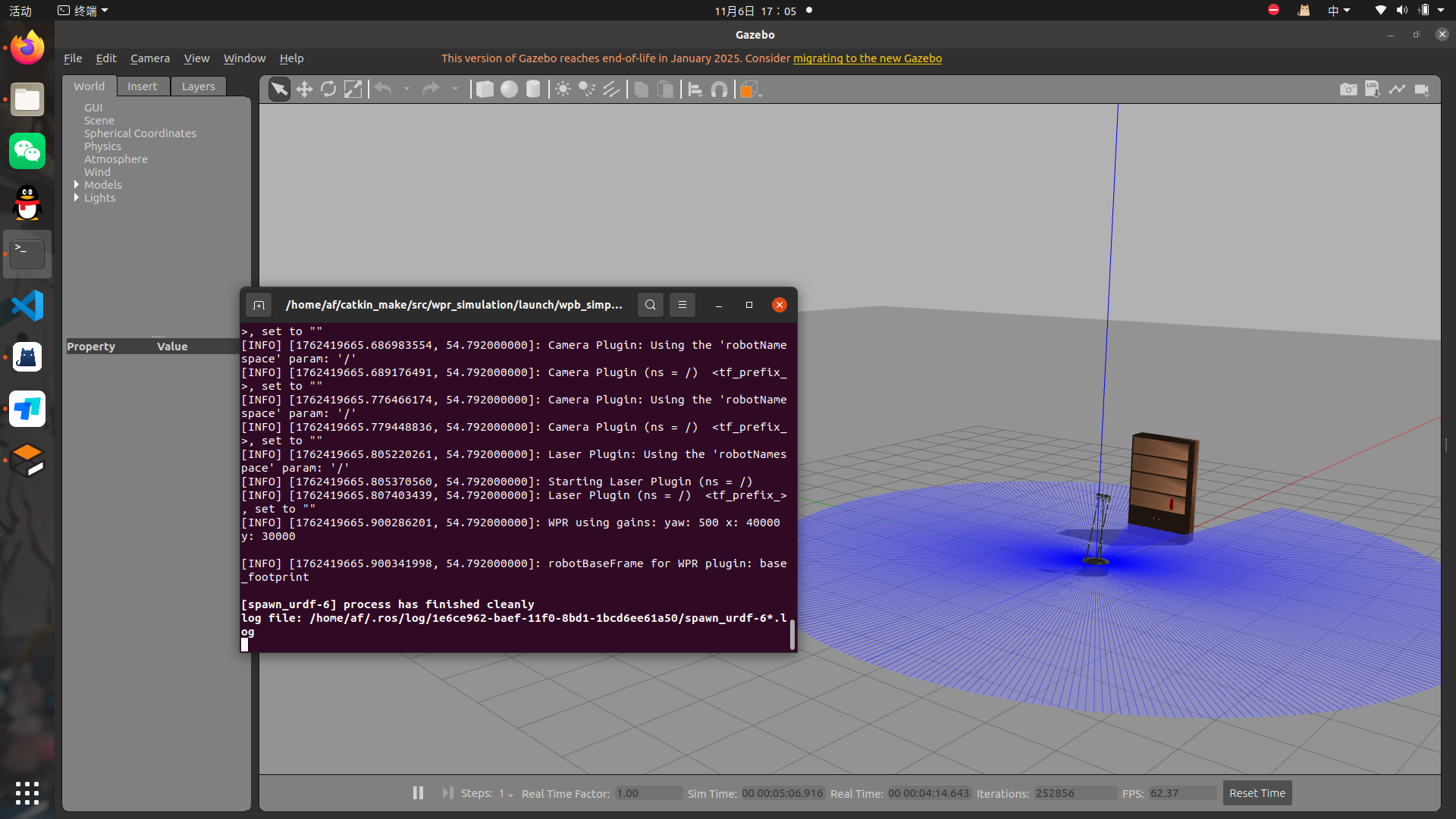

出现这个画面之后，就表示历程运行成功了

复制代码

rosrun rqt_robot_steering rqt_robot_steering

命令行解析
rosrun rqt_robot_steering rqt_robot_steering 命令用于启动 rqt_robot_steering 节点，这是一个 ROS 的图形用户界面（GUI）插件，允许你通过发布 Twist 消息来控制机器人的运动
。
参数解析
你可以通过以下参数来自定义 rqt_robot_steering 的行为：

    default_topic (字符串): 默认的发布 Twist 消息的主题名称，默认通常是 /cmd_vel。
    default_stamped (布尔值): 是否发布 Twist 或 TwistStamped 消息，默认是 False。
    default_vx_min (双精度浮点数): 垂直滑块的 X 方向最小线速度（单位：米/秒），默认值是 0.0。
    default_vx_max (双精度浮点数): 垂直滑块的 X 方向最大线速度（单位：米/秒），默认值是 1.0。
    default_vw_min (双精度浮点数): 水平滑块的 Z 轴最小角速度（单位：弧度/秒），默认值是 -1.0。
    default_vw_max (双精度浮点数): 水平滑块的 Z 轴最大角速度（单位：弧度/秒），默认值是 1.0。

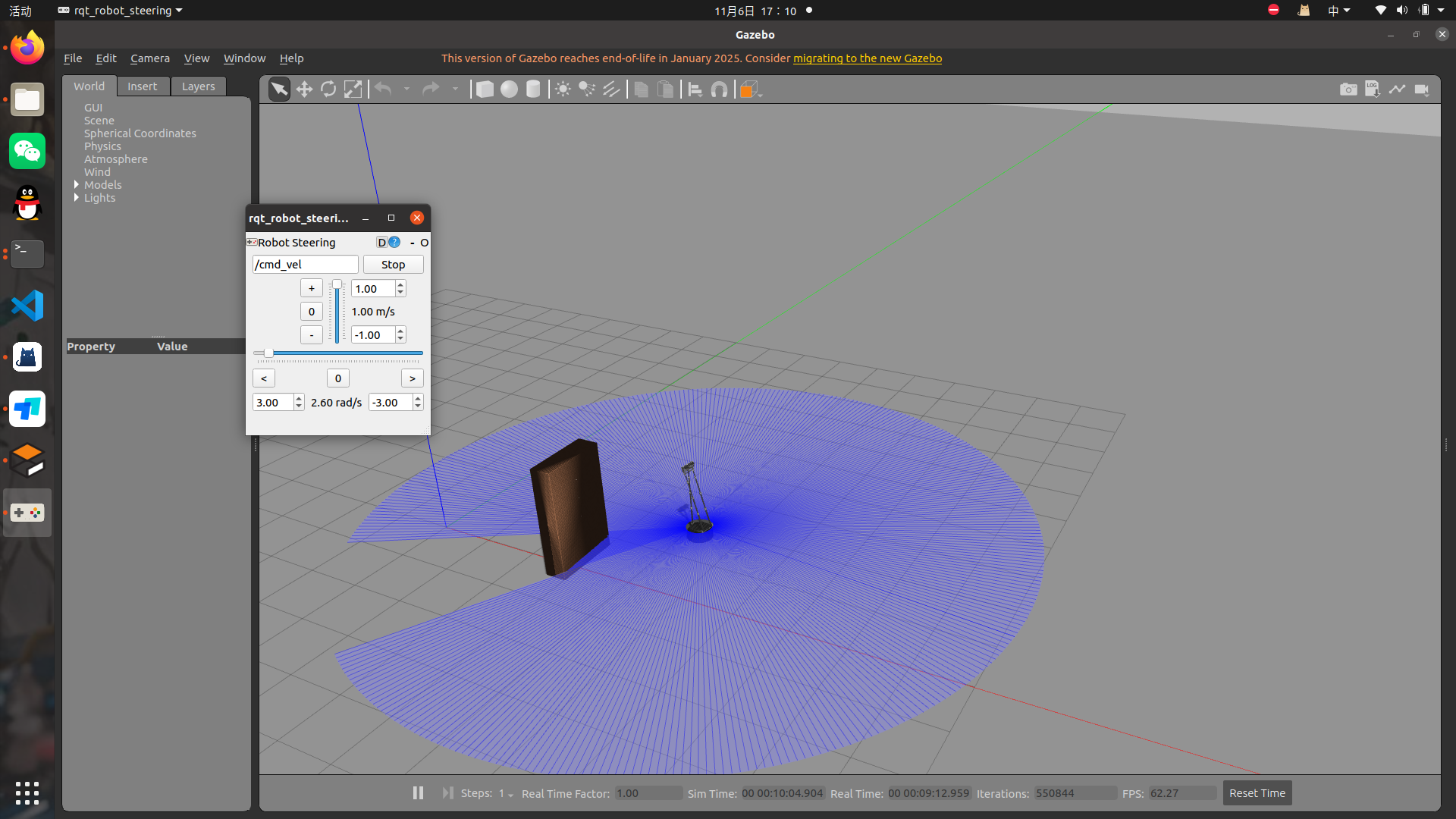

运行那个指令可以发布控制指令，机器人就可以被控制了

5.把source工作目录添加到主文件目录，这样子就可以每次打开终端就不需要source了

复制代码

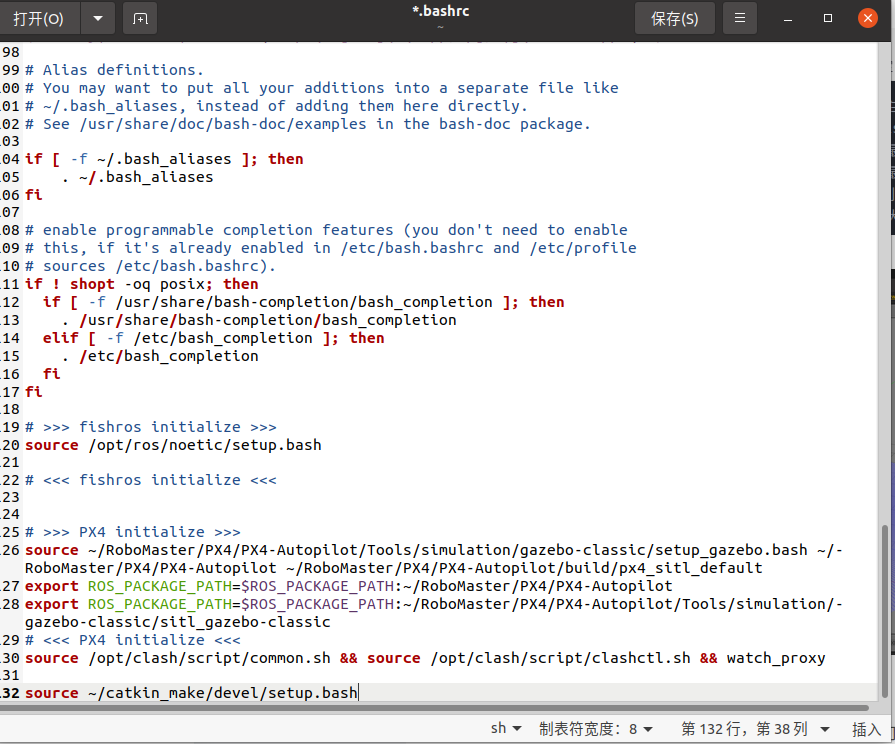

gedit ~/.bashrc
把下面这个放到文件最下面
source ~/catkin_make/devel/setup.bash

这样子就完成了

6.安装hector_mapping算法包

复制代码

sudo apt-get install ros-noetic-hector-slam

7.运行slam建图到wpr中去

复制代码

roslaunch wpr_simulation wpb_stage_slam.launch

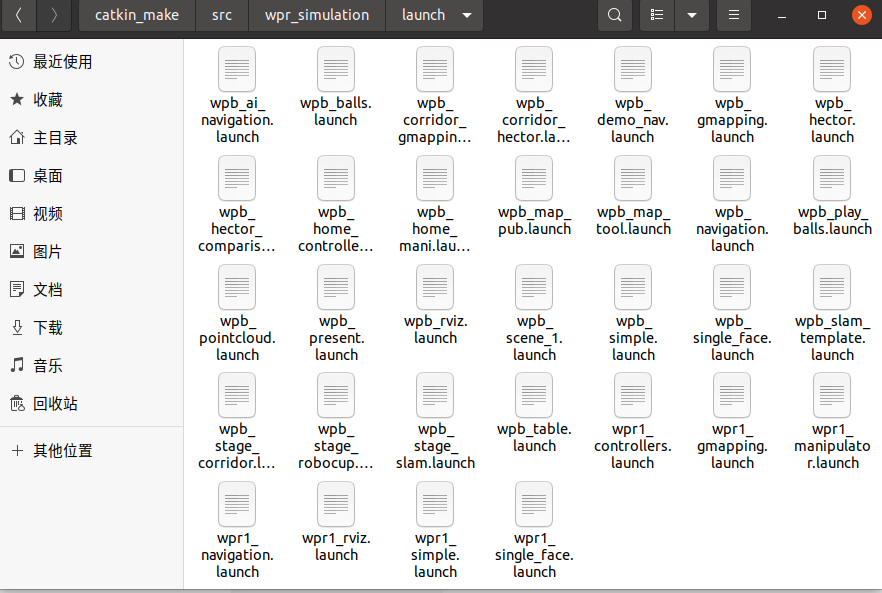

在这里有很多launch文件，不同的launch文件都有不同的功能，也可以自己编写launch文件来自定义功能

8：新开一个终端

复制代码

rosrun hector_mapping hector_mapping

可以打开rviz软件包来查看建图效果

rosrun rviz rviz

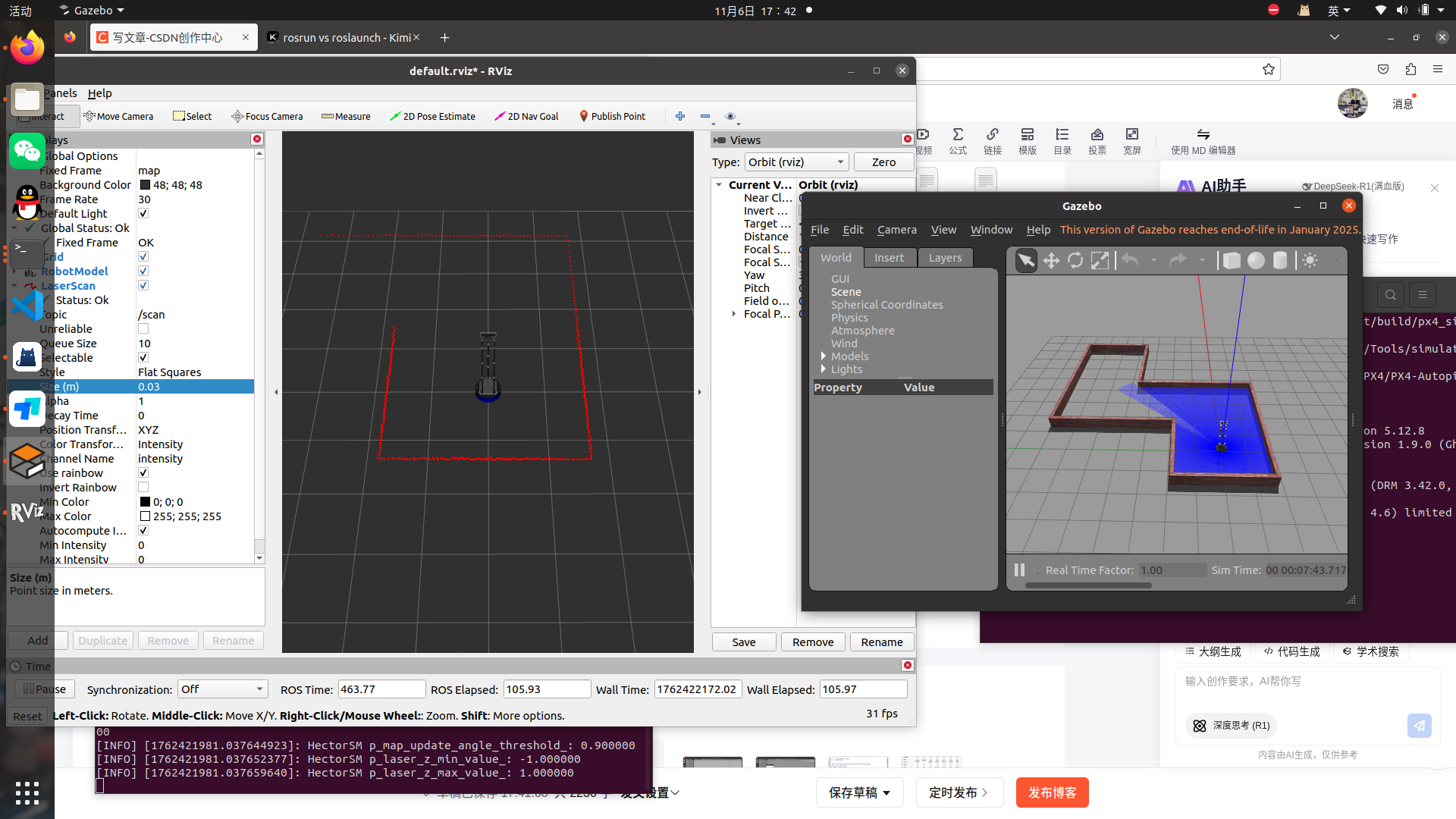

刚刚打开rviz是空白的

点击左下角的add，点击robomodel，添加，并且添加laserscan

laserscan是雷达扫描，robomodel是机器人模型

这样子就可以是实现，gazebo的模型显示到rviz了

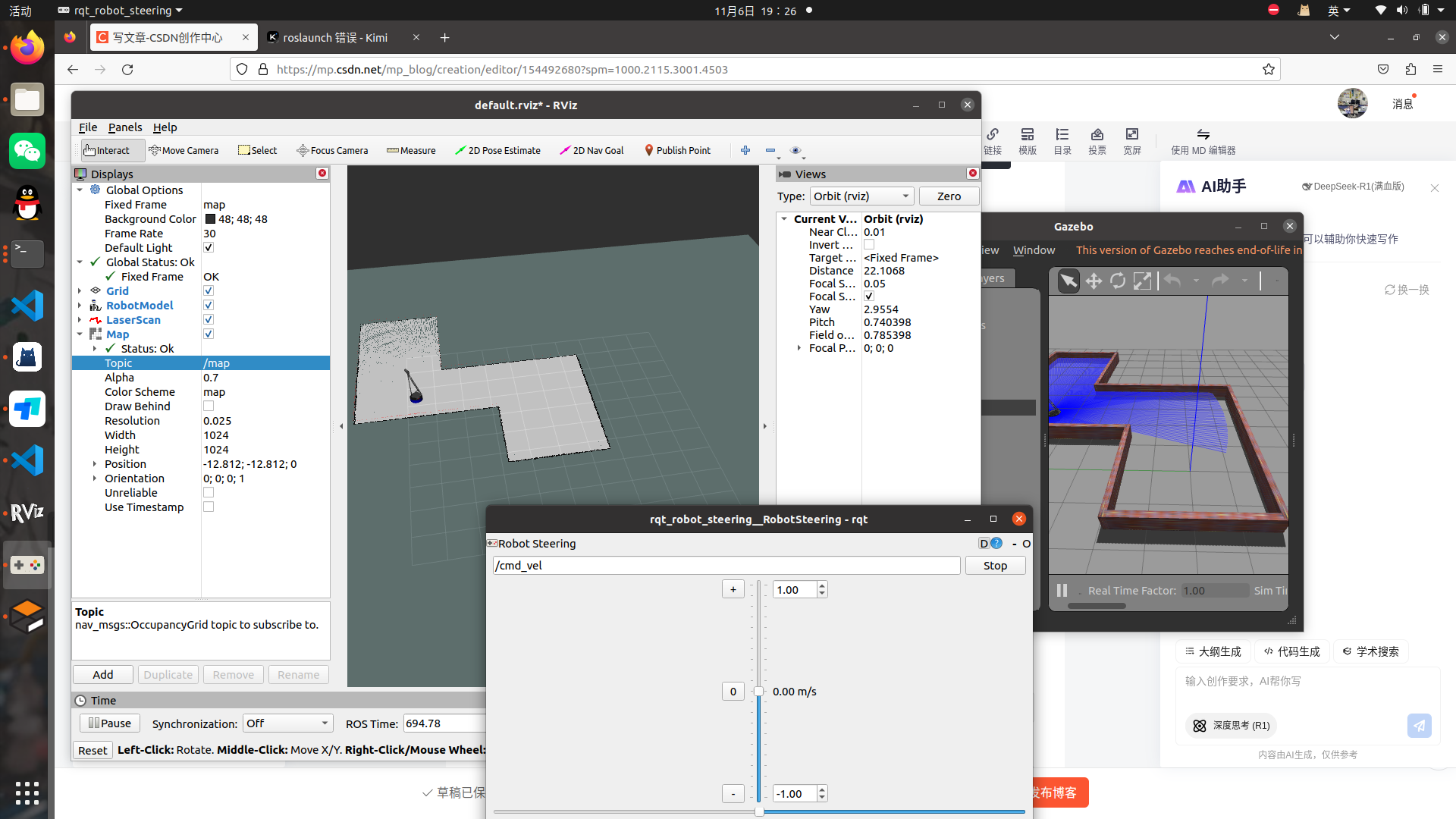

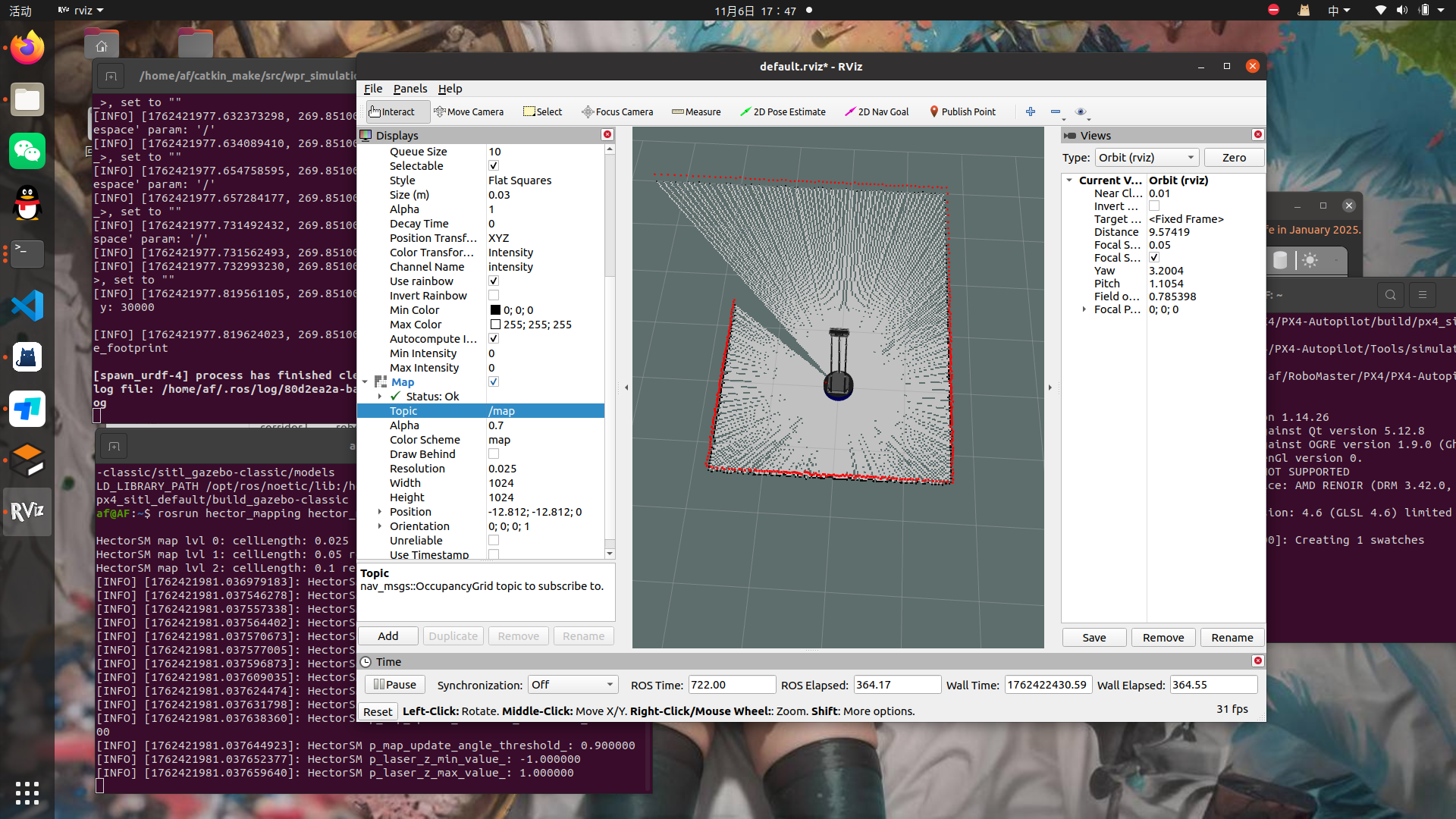

添加map地图，也是在add，然后选择Map，然后topic选择map话题即可，就可以显示地图了

rosrun rqt_robot_steering rqt_robot_steering

可以使用这个方法去实现控制建图

9.以上要运行四个指令，现在我们使用一个launch文件来把四个指令集成起来

复制代码

cd ~/catkin_make/src
catkin_create_pkg slam_pkg roscpp rospy std_msgs
#可以通过上面的那个指令来生成编译空间，类似一个模板

然后使用vscode生成一个launch文件

存放在对应目录

launch文件内容，可以借鉴下面的内容

复制代码

<launch>

  <include file="$(find wpr_simulation)/launch/wpb_stage_slam.launch"/>

  <node pkg="hector_mapping" type="hector_mapping" name="hector_mapping" />

  <node pkg="rviz" type="rviz" name="rviz" args="-d $(find slam_pkg)/rviz/slam.rviz"/>

  <node pkg="rqt_robot_steering" type="rqt_robot_steering" name="rqt_robot_steering"/>



</launch>

然后就是编译这个软件包

复制代码

cd ~/catkin_make
catkin_make

然后就是运行测试

复制代码

roslaunch slam_pkg hector.launch

然后也是完成搭建好了

每次可能rviz打开都是空白的，每次都需要添加map，robomodel ，等等，可以在左上角打开save config 然后关闭之后，

rosrun rviz rviz -d ~/catkin_make/src/slam_pkg/rviz/slam.rviz

可以使用上面这个指令打开，配置好的rviz

10.跑gmapping算法

复制代码

roslaunch wpr_simulation wpb_corridor_gmapping.launch

gmapping和hector的算法区别就是在于，gmapping可以使用里程计来抵消点云匹配的误差，就比如，如果进入长直走廊，雷达点云匹配失效，就会导致建图中断，但是gmapping的解决办法在于，通过机器人的移动速度来计算移动位移，从而使用这个来判断机器人依旧在移动，这样就可以保证机器人被认定还在移动，hector的里程计只是作为rviz显示的一个补充，并没有在实际过程应用，gammping是使用实际过程来显示，所以在我的理解里面，gammpping比hector多了一个里程计修正，还有就是里程计不是单独的指通过知道速度就知道位移的这种方法，里程计是一个广阔的概念，只要是可以弥补单一slam算法的缺陷的，都可以称作里程计，就比如在一些雷达环境不适配的环境里面，可以使用视觉作为里程计来弥补雷达的误差，这时候就是摄像头视觉作为里程计来完成

11.保存地图和加载地图使用

复制代码

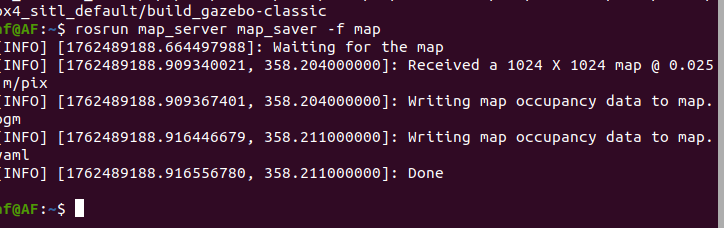

rosrun map_server map_saver -f map

最后那个map可以随便起，那是个名字，确保扫图完成

这样子就可以实现地图的保存了

怎么启动这个地图导航呢

复制代码

rosrun map_server map_server mymap.yaml

把mymap.yaml改成自己的地图保存的，名字即可

验证测试

复制代码

roscore
新开一个终端
rosrun map_server map_server map.yaml
新开一个终端
rosrun rviz rviz

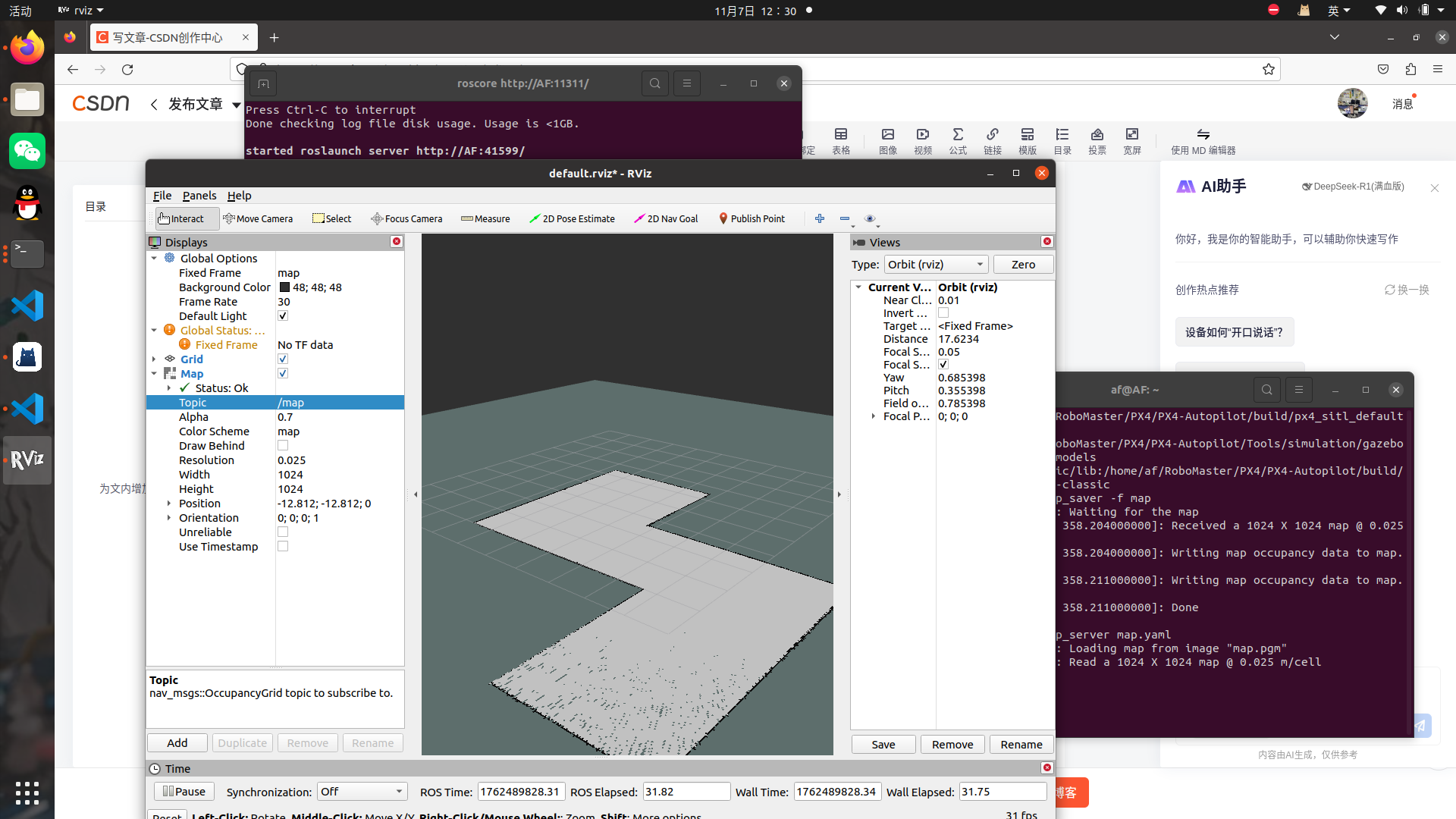

然后在add添加map，然后勾选map话题

然后就实现了地图的读取和加载

12.导航的环境搭建和自动规划

使用的是move_base来进行路径规划

先创建工作目录

复制代码

catkin_create_pkg nav_pkg roscpp rospy move_base_msgs actionlib

然后使用vscode来生成launch文件，随后开始launch文件的编写

需要我们把

1,move_base导航节点，

2.map_server地图服务节点

3.acml定位节点，

这三个节点来写到launch文件里面,nav.launch文件的内容

复制代码

<launch>
    <node pkg="move_base" type="move_base" name="move_base">
        <rosparam file="$(find wpb_home_tutorials)/nav_lidar/costmap_common_params.yaml" command="load" ns="global_costmap" />
        <rosparam file="$(find wpb_home_tutorials)/nav_lidar/costmap_common_params.yaml" command="load" ns="local_costmap" />
        <rosparam file="$(find wpb_home_tutorials)/nav_lidar/global_costmap_params.yaml" command="load" />
        <rosparam file="$(find wpb_home_tutorials)/nav_lidar/local_costmap_params.yaml" command="load" />
        <param name="base_global_planner" value="global_planner/GlobalPlanner" />
        <param name="base_local_planner" value="wpbh_local_planner/WpbhLocalPlanner" />
    </node>

    <node name="map_server" pkg="map_server" type="map_server" args="$(find wpr_simulation)/maps/map.yaml"/>

   <node name="amcl" pkg="amcl" type="amcl"/>


<launch>

然后就是编译运行了

复制代码

cd ~/catkin_make
catkin_make

13，测试导航

首先运行仿真环境

复制代码

roslaunch wpr_simulation wpb_stage_robocup.launch

运行编写的节点

复制代码

roslaunch nav_pkg nav.launch

查看点云地图，并且赋予目标值

复制代码

rviz

然后就实现了对应的要求，这会有一个问题就是，当机器人起点和rviz显示的不一样的时候，需重新建一个地图

复制代码

roslaunch wpr_simulation wpb_gmapping.launch

rosrun wpr_simulation keyboard_vel_ctrl

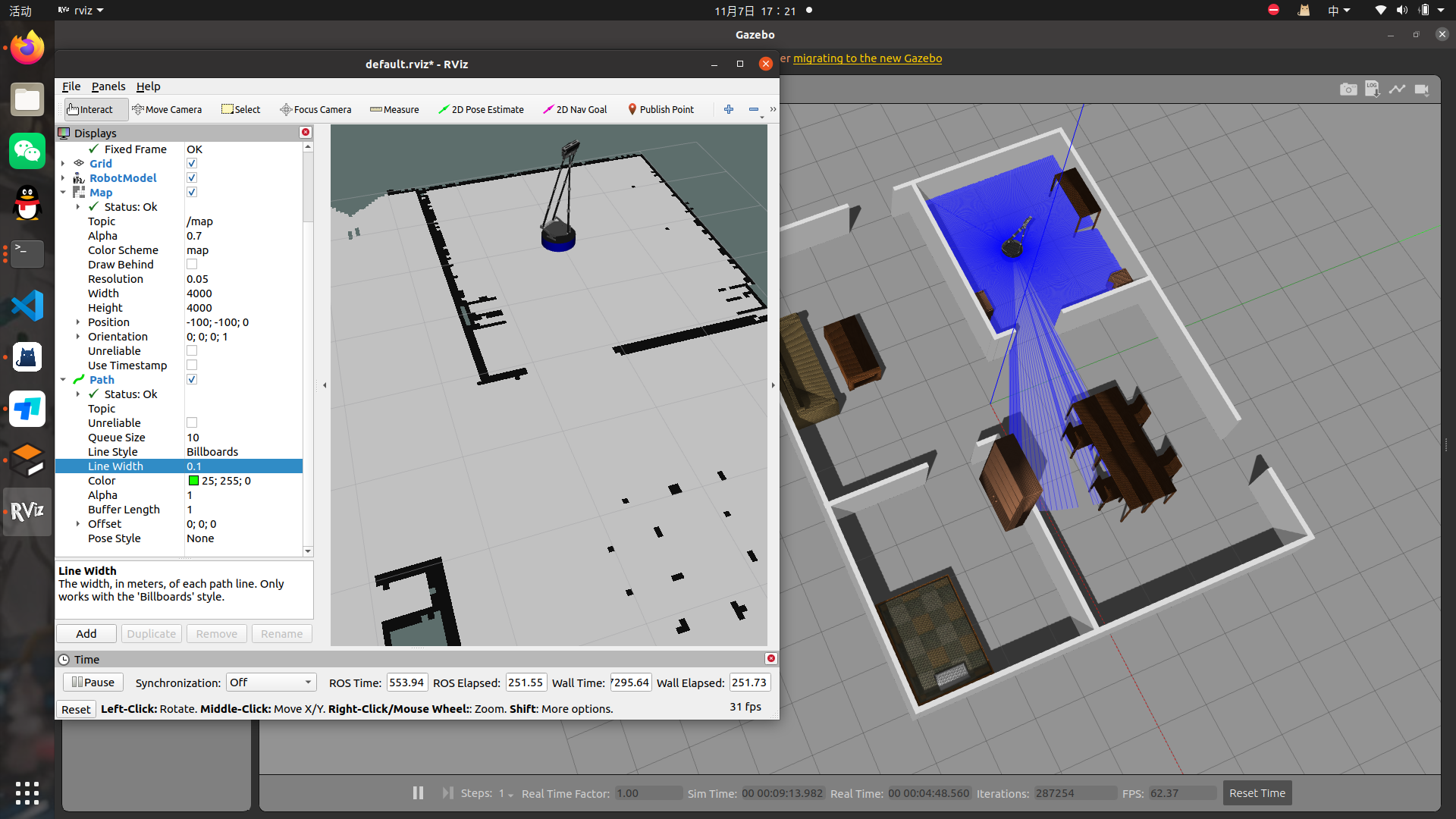

分别建立俩个终端来实现，来建图，建好之后，可以在add添加path来显示路径

rosrun map_server map_saver -f map

即可保存

14.代价地图

代价地图:

global_costmap

范围：整张地图

用途：给全局规划器（A*、Dijkstra）算"大致路线"

更新：几秒一次，偏静态
local_costmap

范围：机器人周边 4×4 m 左右

用途：给局部规划器（DWA、TEB）做实时避障

更新：10-20 Hz，能发现突然冒出来的行人、箱子

首先运行仿真环境

复制代码

roslaunch wpr_simulation wpb_stage_robocup.launch

运行编写的节点

复制代码

roslaunch nav_pkg nav.launch

查看点云地图，并且赋予目标值

复制代码

rviz

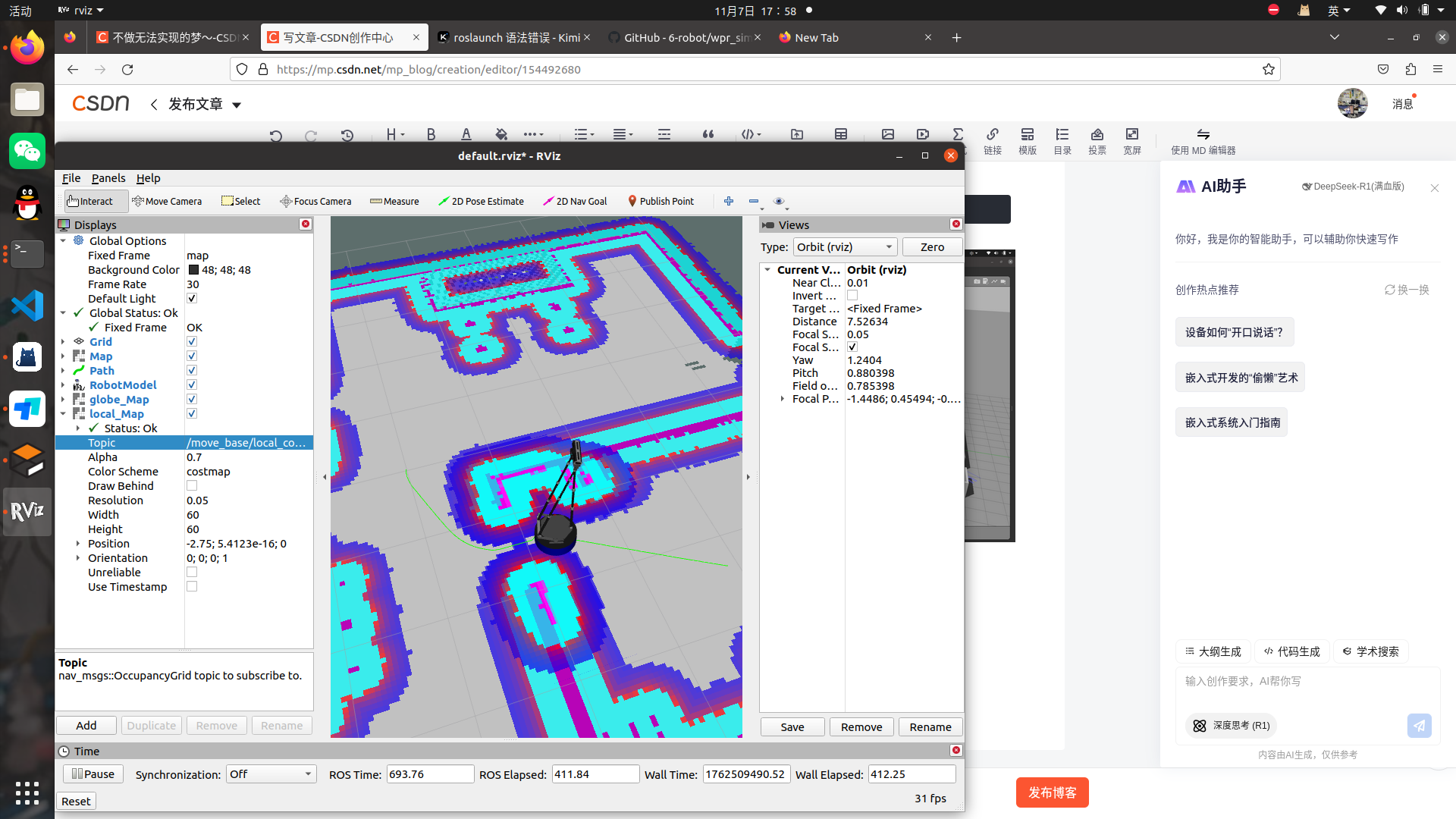

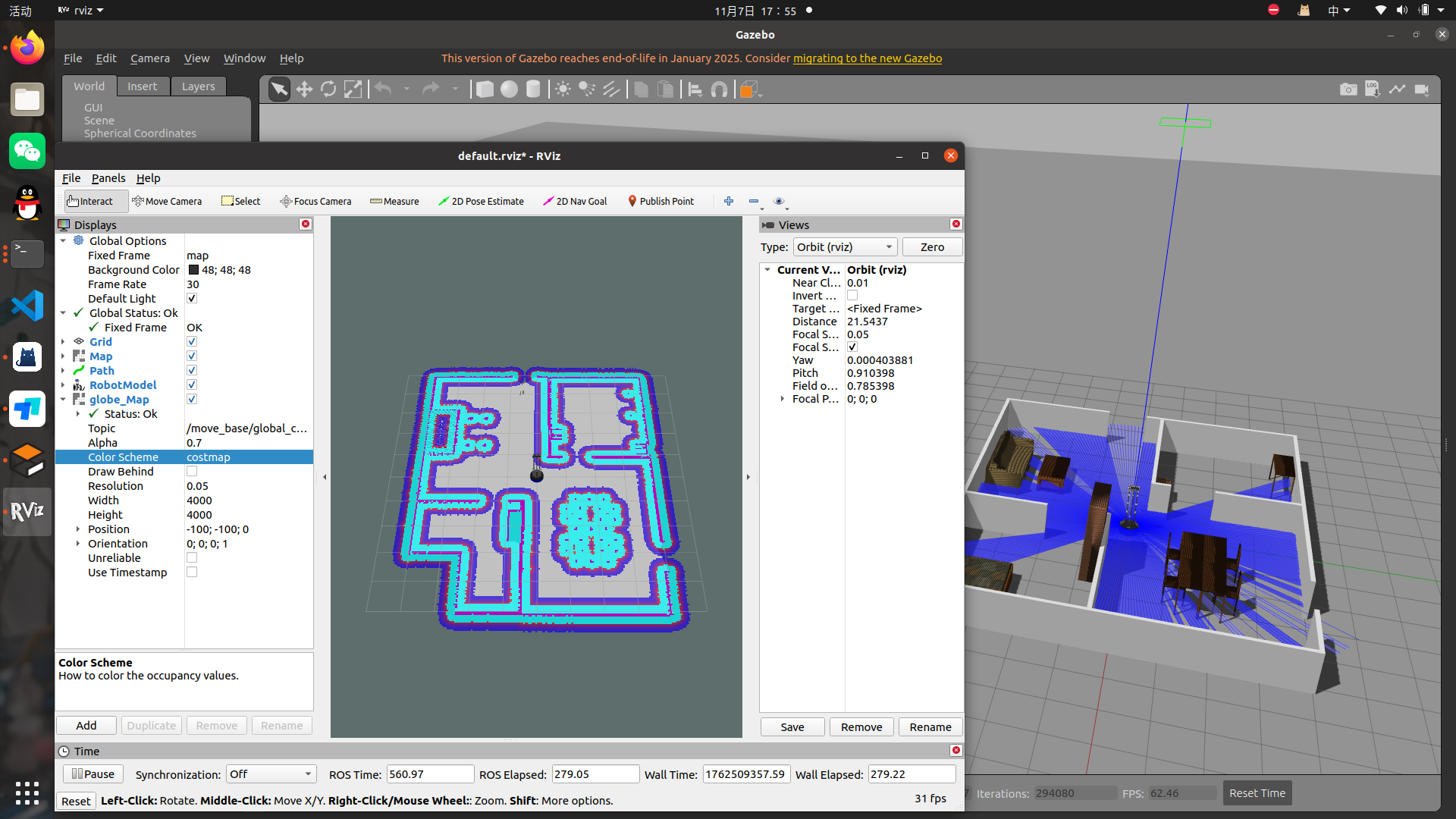

查看代价地图就是add之后，添加map，然后话题选择globel那个，就是全局代价地图

然后再添加一个map，选择local那个就是局部代价地图

一直在更新的就是局部代价地图了

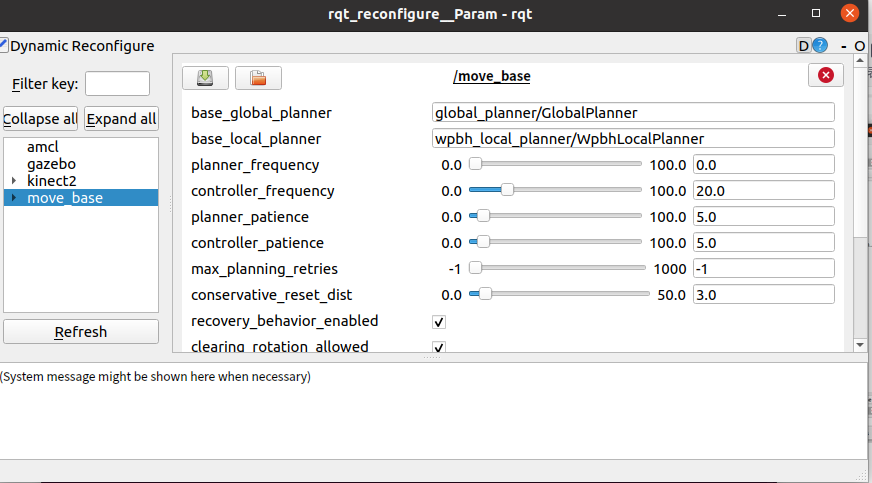

15.调参工具

复制代码

rosrun rqt_reconfigure rqt_reconfigure

很方便我们去修改参数
