在电力电子设计中，MOSFET 的选型直接影响电路的效率、稳定性和成本。SP30N06NK 作为一款 30V N 沟道 MOSFET，凭借低导通电阻、快开关速度等优势，在 DC-DC 转换、电机控制等场景中应用广泛。本文基于官方规格书，从核心参数、关键特性、封装细节到实际应用，对其进行全面拆解，为工程师选型提供参考。
一、核心参数速览
SP30N06NK 的核心参数决定了其工作边界和性能上限，关键指标如下：
- 电压与电流：漏源击穿电压 V (BR) DSS=30V，连续漏极电流 ID 在 25℃时达 55A（100℃时为 37A），脉冲漏极电流 IDM 最高 220A，满足中大功率场景需求。
- 导通电阻：VGS=10V 时典型值仅 6mΩ，VGS=4.5V 时为 9.5mΩ，低导通损耗可提升电路效率。
- 门极特性：门极阈值电压 VGS (th) 范围 1.0-2.5V（典型值 1.5V），总门极电荷 Qg=33.7nC，开关响应迅速。
- 温度范围：工作结温与存储温度均为 - 55~150℃，适应恶劣环境。
二、关键特性解析
1. 开关与动态性能
- 开关速度快：开通延迟时间 Td (on)=7.5ns，关断延迟时间 Td (off)=35.2ns，上升时间 Tr=14.5ns，下降时间 Tf=9.6ns，适合高频开关电路。
- 电容特性优异：输入电容 Ciss=1378pF，输出电容 Coss=195pF，反向传输电容 Crss=155pF，寄生参数小，动态损耗低。
2. 可靠性与兼容性
- 满足环保要求：符合 ROHS 标准且无卤素，适配绿色电子设备设计。
- 雪崩能量测试：100% 单脉冲雪崩能量测试，EAS=100mJ，抗冲击能力强。
- 体二极管性能：正向电压 VSD 最大 1.2V，反向恢复时间 Trr=11ns，适合续流场景。

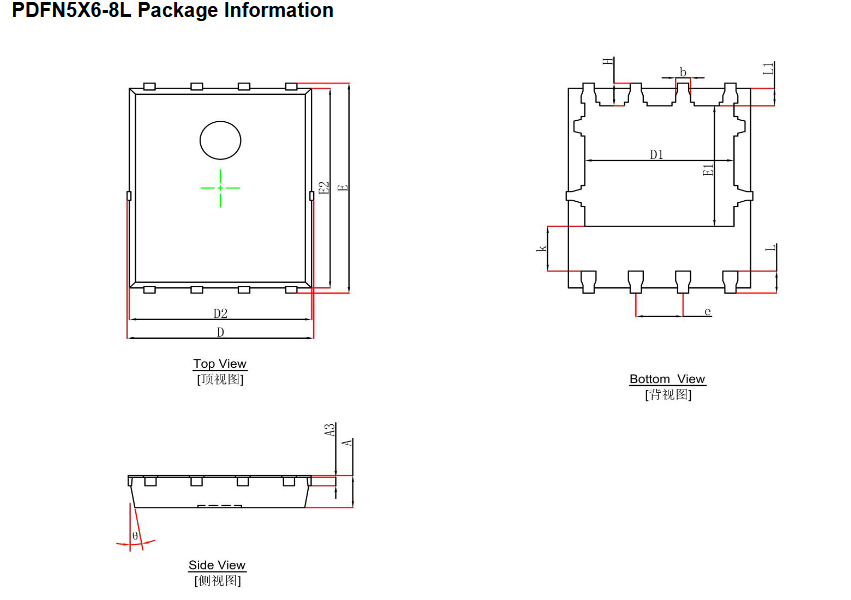

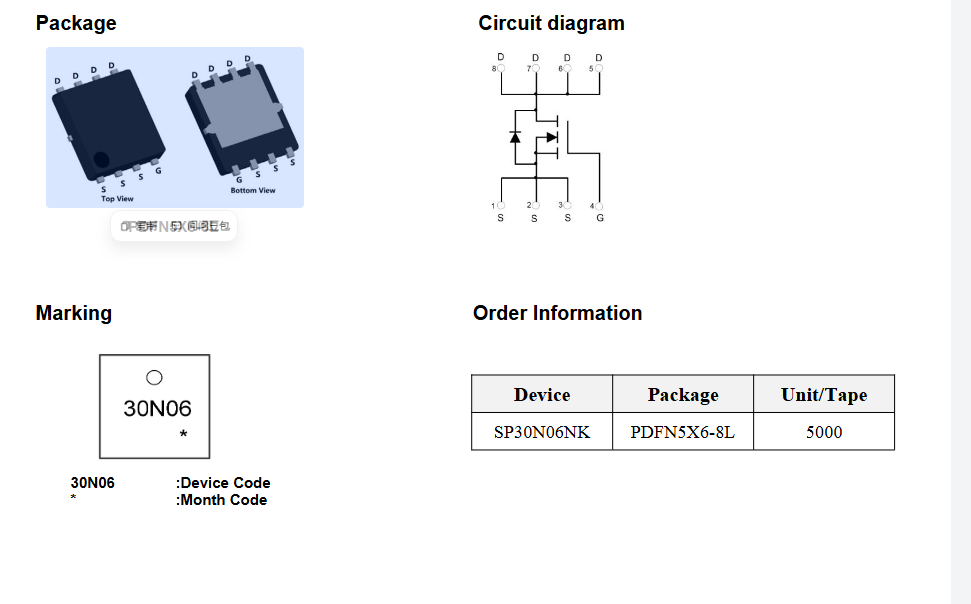

3. 封装规格（PDFN5X6-8L）
封装尺寸紧凑，便于 PCB 布局，关键尺寸如下（单位：mm）：
- 封装本体：长 5.974-6.126mm，宽 4.944-5.096mm，高度 0.574-0.726mm。
- 引脚参数：引脚间距 e=1.27mm（典型值），引脚长度 L=0.559-0.711mm，焊接兼容性好。
- 散热性能：结到壳热阻 RθJC=4.2℃/W，功率耗散 PD=30V（25℃），散热效率满足中功率应用。
三、典型应用场景
根据规格书标注，SP30N06NK 的核心应用方向的两类：
- DC-DC 转换器：低导通电阻和快开关速度，可降低转换损耗，提升电源效率，适用于降压、升压等电源模块。
- 电机控制：大电流承载能力（连续 55A）和宽温度范围，适配直流电机驱动、步进电机控制等场景，如无人机、小家电电机驱动电路。
四、选型与使用注意事项
- 电压电流匹配：确保应用中漏源电压不超过 30V，实际工作电流留有冗余，避免高温下电流降额影响性能。
- 门极驱动设计：门极电压需控制在 ±20V 以内，推荐驱动电压 4.5V 或 10V，以获得最佳导通电阻特性。
- 散热设计：根据功率耗散需求，合理设计 PCB 散热铜皮或搭配散热片，避免结温超过 150℃。
- 布局要点：PDFN 封装需注意底部散热焊盘的焊接，减少寄生电感，优化开关性能。
SP30N06NK 以均衡的电压、电流和开关特性，在中低压大功率场景中展现出高性价比。
