【底层机制】 Android ION内存分配器深度解析

沐怡旸2025-11-11 16:48

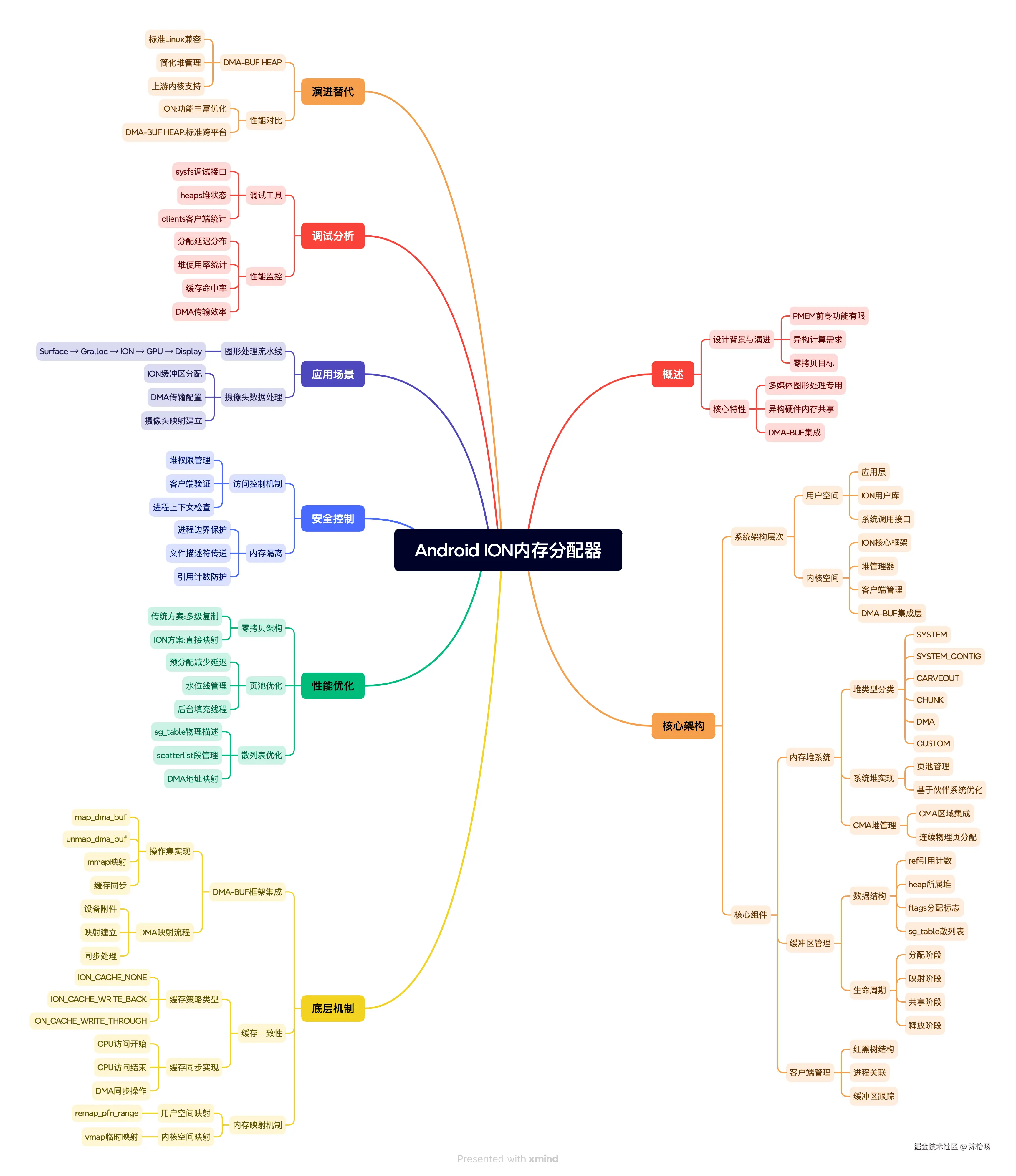

1. ION内存分配器概述

ION（I/O Memory Manager）是Android系统中专门为多媒体和图形处理设计的内存管理框架。它解决了在异构计算环境中不同硬件组件（CPU、GPU、DSP、摄像头等）之间高效共享内存的挑战。

1.1 设计背景与演进

  • 前身问题：早期Android使用PMEM（Physical Memory Manager），但存在功能有限、扩展性差等问题
  • 异构计算需求：现代移动设备包含多种处理单元，需要统一的内存共享机制
  • 零拷贝目标：减少内存复制开销，提升多媒体流水线性能

2. 核心架构与原理

2.1 系统架构层次

scss 复制代码
用户空间
├── 应用层 (MediaServer, SurfaceFlinger, Camera HAL)
├── ION用户库 (libion)
└── 系统调用接口

内核空间
├── ION核心框架
├── 堆管理器 (Heap Manager)
├── 客户端管理
├── DMA-BUF集成层
└── 设备特定堆驱动

2.2 核心组件深度解析

2.2.1 内存堆（Heap）系统

堆类型分类与实现：

c 复制代码
// 内核中的堆类型定义
enum ion_heap_type {
    ION_HEAP_TYPE_SYSTEM,        // 系统堆 - 使用vmalloc
    ION_HEAP_TYPE_SYSTEM_CONTIG, // 连续系统堆
    ION_HEAP_TYPE_CARVEOUT,      // 预留物理内存堆
    ION_HEAP_TYPE_CHUNK,         // 块堆
    ION_HEAP_TYPE_DMA,           // DMA堆
    ION_HEAP_TYPE_CUSTOM,        // 自定义堆
};

系统堆实现机制：

c 复制代码
struct ion_system_heap {
    struct ion_heap heap;
    struct ion_page_pool *pools[NUM_ORDERS]; // 页池数组
};

// 页池管理 - 基于伙伴系统的优化
struct ion_page_pool {
    struct list_head items;      // 空闲页链表
    unsigned int count;          // 页计数
    unsigned int high watermark; // 高水位线
    unsigned int max_order;      // 最大阶数
};

CMA堆的连续内存管理：

c 复制代码
// CMA（Contiguous Memory Allocator）集成
struct ion_cma_heap {
    struct ion_heap heap;
    struct cma *cma;            // CMA区域指针
    unsigned long base;         // 基地址
    size_t total_size;          // 总大小
};

// CMA分配核心函数
static int ion_cma_allocate(struct ion_heap *heap,
                           struct ion_buffer *buffer,
                           unsigned long len,
                           unsigned long flags)
{
    // 1. 从CMA区域分配连续物理页
    // 2. 建立页表映射
    // 3. 配置DMA属性
    // 4. 设置缓存策略
}

2.2.2 缓冲区管理

缓冲区数据结构：

c 复制代码
struct ion_buffer {
    struct kref ref;              // 引用计数
    struct ion_heap *heap;        // 所属堆
    unsigned long flags;          // 分配标志
    size_t size;                  // 缓冲区大小
    void *priv_virt;              // 私有数据
    struct mutex lock;            // 互斥锁
    int kmap_cnt;                 // 内核映射计数
    void *vaddr;                  // 内核虚拟地址
    struct sg_table *sg_table;    // 散列表（物理页描述）
    struct list_head attachments; // DMA附件列表
};

缓冲区生命周期管理：

  1. 分配阶段：选择合适堆 → 分配物理内存 → 创建sg_table → 初始化缓冲区
  2. 映射阶段：建立页表映射 → 配置缓存属性 → 返回用户空间fd
  3. 共享阶段：fd传递 → 增加引用计数 → 建立新映射
  4. 释放阶段：引用计数减1 → 计数为0时释放资源 → 归还堆内存

2.2.3 客户端管理

c 复制代码
struct ion_client {
    struct rb_node node;          // 红黑树节点
    struct ion_device *dev;       // ION设备
    struct rb_root buffers;       // 客户端缓冲区树
    struct mutex lock;            // 客户端锁
    const char *name;             // 客户端名称
    struct task_struct *task;     // 关联任务
    pid_t pid;                    // 进程ID
};

3. 底层机制深度剖析

3.1 DMA-BUF框架集成

DMA-BUF操作集实现：

c 复制代码
static const struct dma_buf_ops ion_dma_buf_ops = {
    .map_dma_buf = ion_map_dma_buf,        // DMA映射
    .unmap_dma_buf = ion_unmap_dma_buf,    // DMA解除映射
    .mmap = ion_mmap,                      // 内存映射
    .release = ion_dma_buf_release,        // 释放
    .begin_cpu_access = ion_dma_buf_begin_cpu_access,    // CPU访问开始
    .end_cpu_access = ion_dma_buf_end_cpu_access,        // CPU访问结束
};

DMA映射流程：

  1. 设备附件 ：设备驱动调用dma_buf_attach()连接到DMA缓冲区
  2. 映射建立 ：调用dma_buf_map_attachment()建立设备可访问的映射
  3. 同步处理 ：通过begin_cpu_access/end_cpu_access维护一致性
  4. 缓存同步 ：使用dma_sync_sg_for_device/cpu同步缓存

3.2 缓存一致性机制

缓存策略类型：

c 复制代码
enum ion_cache_policy {
    ION_CACHE_NONE = 0,        // 无缓存 - 设备直接访问
    ION_CACHE_WRITE_BACK,      // 写回 - CPU缓存优化
    ION_CACHE_WRITE_THROUGH,   // 写通 - 实时同步
    ION_CACHE_SYNC,            // 同步模式
};

缓存同步实现：

c 复制代码
// CPU访问开始 - 使设备写入对CPU可见
static int ion_begin_cpu_access(struct dma_buf *dmabuf,
                               enum dma_data_direction direction)
{
    struct ion_buffer *buffer = dmabuf->priv;

    // 无效化CPU缓存，确保读取最新设备数据
    dma_sync_sg_for_cpu(NULL, buffer->sg_table->sgl,
                        buffer->sg_table->nents, direction);
}

// CPU访问结束 - 使CPU写入对设备可见
static int ion_end_cpu_access(struct dma_buf *dmabuf,
                             enum dma_data_direction direction)
{
    // 刷回CPU缓存，确保设备读取最新CPU数据
    dma_sync_sg_for_device(NULL, buffer->sg_table->sgl,
                          buffer->sg_table->nents, direction);
}

3.3 内存映射机制

用户空间映射：

c 复制代码
static int ion_mmap(struct dma_buf *dmabuf, struct vm_area_struct *vma)
{
    struct ion_buffer *buffer = dmabuf->priv;

    // 建立用户空间到物理页的映射
    return remap_pfn_range(vma, vma->vm_start,
                          page_to_pfn(sg_page(buffer->sg_table->sgl)),
                          buffer->size, vma->vm_page_prot);
}

内核空间映射：

c 复制代码
void *ion_map_kernel(struct ion_buffer *buffer)
{
    // 建立临时内核映射
    buffer->vaddr = vmap(buffer->pages, buffer->npages,
                        VM_MAP, pgprot_noncached(PAGE_KERNEL));
    return buffer->vaddr;
}

4. 性能优化机制

4.1 零拷贝架构

传统方案问题：

markdown 复制代码
应用空间 → 内核空间 → 硬件空间
    ↓         ↓         ↓
  复制       复制      处理

ION零拷贝方案：

markdown 复制代码
应用空间 → 硬件空间
    ↓         ↓
  映射       直接访问

4.2 页池优化

页池管理策略：

c 复制代码
// 预分配页池减少分配延迟
struct ion_page_pool {
    int high_count;      // 高水位线
    int low_count;       // 低水位线
    struct list_head items;

    // 后台填充线程
    struct task_struct *worker;
};

分配优化算法：

  1. 快速路径：直接从页池获取预分配页
  2. 慢速路径：页池不足时从系统分配器获取
  3. 后台填充：异步补充页池到高水位线

4.3 散列表优化

物理内存描述：

c 复制代码
struct sg_table {
    struct scatterlist *sgl;    // 散列数组
    unsigned int nents;         // 条目数
    unsigned int orig_nents;    // 原始条目数
};

// 对非连续物理内存的高效管理
struct scatterlist {
    unsigned long page_link;    // 页指针和链接信息
    unsigned int offset;        // 页内偏移
    unsigned int length;        // 段长度
    dma_addr_t dma_address;     // DMA地址
};

5. 安全与权限控制

5.1 访问控制机制

堆权限管理：

c 复制代码
struct ion_platform_heap {
    const char *name;
    enum ion_heap_type type;
    unsigned int id;

    // 安全配置
    unsigned int permissions;    // 访问权限位图
    const char *client_name;     // 允许的客户端
};

客户端验证：

c 复制代码
static struct ion_client *ion_client_create(struct ion_device *dev,
                                           const char *name)
{
    // 基于进程上下文的安全检查
    if (!valid_client(current, heap_permissions)) {
        return ERR_PTR(-EACCES);
    }
}

5.2 内存隔离

进程边界保护：

  • 每个进程只能访问自己分配的缓冲区
  • 通过文件描述符传递实现受控共享
  • 引用计数防止use-after-free

6. 实际应用场景

6.1 图形处理流水线

css 复制代码
Surface → Gralloc → ION Buffer → GPU → Display
   ↓         ↓          ↓         ↓       ↓
应用层      HAL层    内存共享   渲染   显示输出

6.2 摄像头数据处理

c 复制代码
// 典型摄像头流水线
int setup_camera_pipeline(void)
{
    // 1. 分配ION缓冲区
    struct ion_buffer *buffer = ion_alloc(size,
                                        ION_HEAP_TYPE_SYSTEM,
                                        ION_FLAG_CACHED);

    // 2. 配置DMA传输
    dmaengine_device_control(chan, DMA_SLAVE_CONFIG, &config);

    // 3. 建立摄像头到ION的DMA映射
    dma_buf_attach(buffer->dmabuf, camera_dev);

    // 4. 启动传输
    start_camera_capture(buffer);
}

7. 调试与性能分析

7.1 调试工具

ION调试接口：

c 复制代码
// /sys/kernel/debug/ion/
├── heaps              # 堆状态信息
├── clients            # 客户端统计
├── buffers            # 缓冲区信息
└── history            # 分配历史

性能监控指标：

  • 分配延迟分布
  • 堆使用率统计
  • 缓存命中率
  • DMA传输效率

8. 演进与替代方案

8.1 DMA-BUF HEAP

新版本Android逐渐转向DMA-BUF HEAP，提供更标准的Linux内核兼容性：

  • 基于DMA-BUF标准框架
  • 简化堆管理模型
  • 更好的上游内核支持

8.2 性能对比

特性 ION DMA-BUF HEAP
内核支持 Android定制 主线Linux
堆管理 复杂但功能丰富 简化统一
性能 高度优化 标准优化
兼容性 Android专用 跨平台

ION内存分配器代表了移动设备内存管理的重大进步，通过精心设计的架构解决了异构计算环境中的内存共享挑战，为Android多媒体和图形性能提供了坚实基础。
