TL;DR

  • 场景：网络流量 JSON 经 Kafka 流入 Druid，分钟级聚合与 SQL 查询。
  • 结论：用 Druid 控制台 Streaming/Kafka 向导完成接入，启用 Rollup 与合理分区即可稳定跑通。
  • 产出：接入步骤、聚合配置（count/max/min/sum）、示例 SQL 与高频错误速查表。

基本介绍

Apache Druid 从 Kafka 中获取数据并进行分析的流程通常分为以下几个步骤：

  • Kafka 数据流的接入： Druid 通过 Kafka Indexing Service 直接从 Kafka 中摄取实时流数据。Kafka 是一个高吞吐量的消息队列，适合处理大量实时数据。Druid 会订阅 Kafka 的 topic，每当新数据到达时，它会自动从 Kafka 中读取数据。

  • 数据解析与转换： 数据从 Kafka 进入 Druid 后，首先会进行数据解析，通常采用 JSON、Avro 或 CSV 格式。解析的过程中，Druid 可以根据预定义的 schema 进行字段映射、过滤和数据转换，比如将字符串转为数值类型、提取时间戳等。这一步允许对数据进行初步处理，比如数据清洗或格式化。

  • 实时数据摄取与索引： Druid 将解析后的数据放入一个实时索引中，同时也将数据存储在内存中。Druid 的一个核心特点是，它会为每条记录生成倒排索引和 bitmap 索引，这样可以大大加快查询速度。实时摄取的数据在内存中保存一段时间，直到满足一定条件（比如时间或数据量），然后会以段的形式写入深度存储（如 HDFS 或 S3）。

  • 批处理与历史数据合并： Druid 支持实时和批处理的混合模式。当实时摄取的数据段被持久化到深度存储后，Druid 可以自动将这些段与批处理数据合并。这种设计确保了在数据分析时，既能查询到最新的实时数据，也能访问历史数据。批处理数据可以通过 Hadoop 或 Spark 等框架预先批量加载到 Druid 中。

  • 数据分片与副本管理： Druid 支持水平扩展，通过分片将数据分布在多个节点上。每个分片可以有多个副本，这样可以保证系统的高可用性和容错性。通过负载均衡，Druid 可以有效处理大规模查询请求，尤其是在数据量非常大的情况下。

  • 查询与分析： Druid 的查询系统基于 HTTP/JSON API，支持多种类型的查询，如时间序列查询、分组聚合查询、过滤查询等。Druid 的查询引擎设计非常高效，可以处理大规模的 OLAP（在线分析处理）查询。由于 Kafka 中的数据是实时流式的，Druid 的查询结果通常可以反映出最新的业务指标和分析结果。

  • 可视化与监控： Druid 的数据可以与 BI 工具（如 Superset、Tableau）集成，生成实时的报表和仪表盘。用户可以通过这些可视化工具，实时监控业务指标，做出数据驱动的决策。

整个流程中，Druid 负责将 Kafka 中的数据转化为高效的、可查询的 OLAP 格式，并且通过索引和分布式架构实现高效查询。这个系统可以被广泛应用于实时监控、用户行为分析、金融交易分析等场景。

从Kafka中加载数据

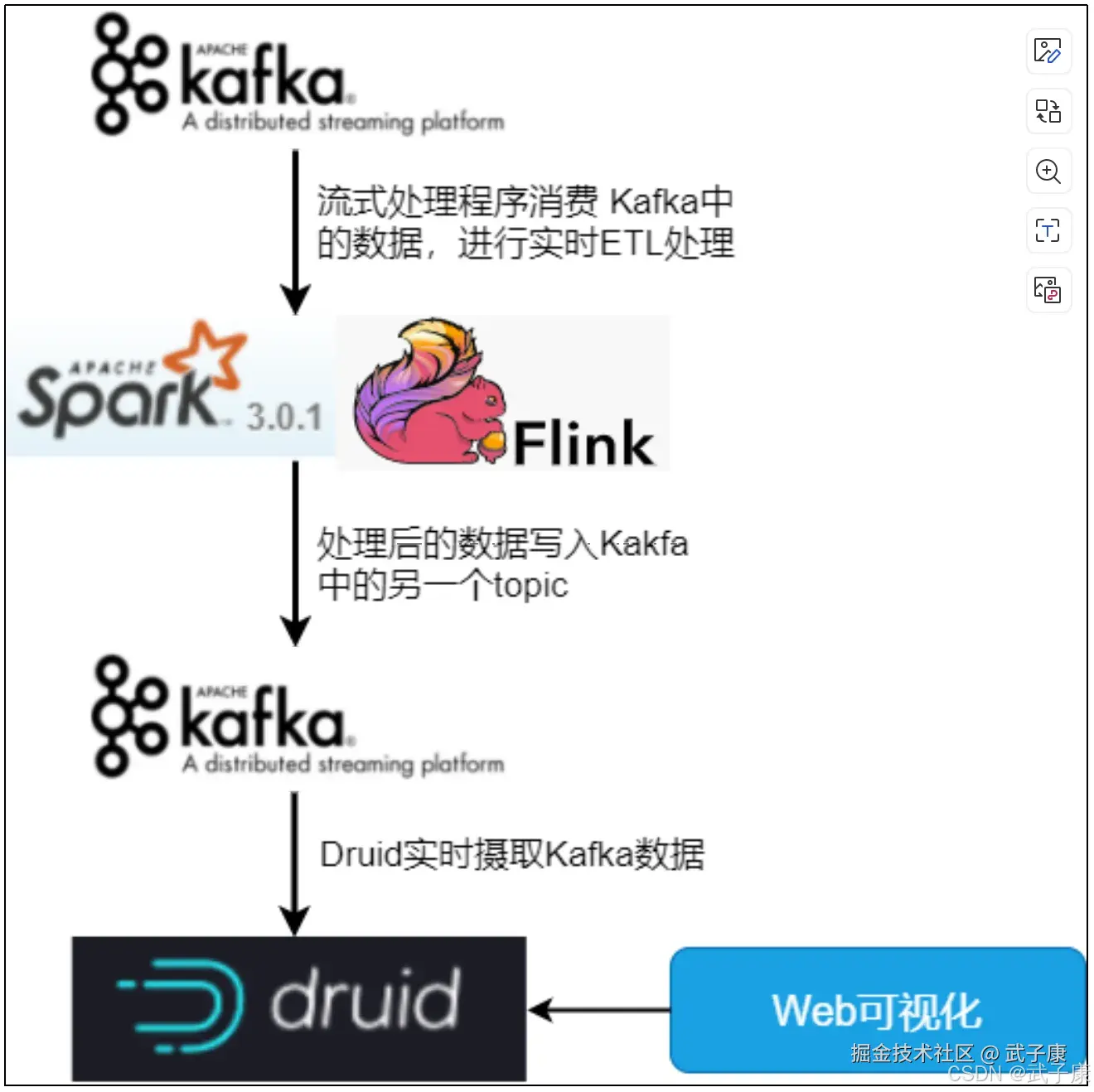

典型架构

日志业务中，我们不会在Druid中处理复杂的数据转换清晰工作

案例测试

假设有以下网络流量数据:

  • ts：时间戳
  • srcip：发送端IP地址
  • srcport：发送端端口号
  • dstip：接收端IP地址
  • dstport：接收端端口号
  • protocol：协议
  • packets：传输包
  • bytes：传输的字节数
  • cost： 传输耗费的时间

数据是JSON格式，通过Kafka传输 每行数据包含：

  • 时间戳
  • 维度列
  • 指标列

需要计算的指标：

  • 记录的条数：count
  • packets：max
  • bytes：min
  • cost：sum

数据汇总粒度：分钟

测试数据

shell 复制代码
{"ts":"2020-10-01T00:01:35Z","srcip":"6.6.6.6", "dstip":"8.8.8.8", "srcport":6666,"dstPort":8888, "protocol": "tcp", "packets":1, "bytes":1000, "cost": 0.1}

{"ts":"2020-10-01T00:01:36Z","srcip":"6.6.6.6", "dstip":"8.8.8.8", "srcport":6666,"dstPort":8888, "protocol": "tcp", "packets":2, "bytes":2000, "cost": 0.1}

{"ts":"2020-10-01T00:01:37Z","srcip":"6.6.6.6", "dstip":"8.8.8.8", "srcport":6666,"dstPort":8888, "protocol": "tcp", "packets":3, "bytes":3000, "cost": 0.1}

{"ts":"2020-10-01T00:01:38Z","srcip":"6.6.6.6", "dstip":"8.8.8.8", "srcport":6666,"dstPort":8888, "protocol": "tcp", "packets":4, "bytes":4000, "cost": 0.1}

{"ts":"2020-10-01T00:02:08Z","srcip":"1.1.1.1", "dstip":"2.2.2.2", "srcport":6666,"dstPort":8888, "protocol": "udp", "packets":5, "bytes":5000, "cost": 0.2}

{"ts":"2020-10-01T00:02:09Z","srcip":"1.1.1.1", "dstip":"2.2.2.2", "srcport":6666,"dstPort":8888, "protocol": "udp", "packets":6, "bytes":6000, "cost": 0.2}

{"ts":"2020-10-01T00:02:10Z","srcip":"1.1.1.1", "dstip":"2.2.2.2", "srcport":6666,"dstPort":8888, "protocol": "udp", "packets":7, "bytes":7000, "cost": 0.2}

{"ts":"2020-10-01T00:02:11Z","srcip":"1.1.1.1", "dstip":"2.2.2.2", "srcport":6666,"dstPort":8888, "protocol": "udp", "packets":8, "bytes":8000, "cost": 0.2}

{"ts":"2020-10-01T00:02:12Z","srcip":"1.1.1.1", "dstip":"2.2.2.2", "srcport":6666,"dstPort":8888, "protocol": "udp", "packets":9, "bytes":9000, "cost": 0.2}

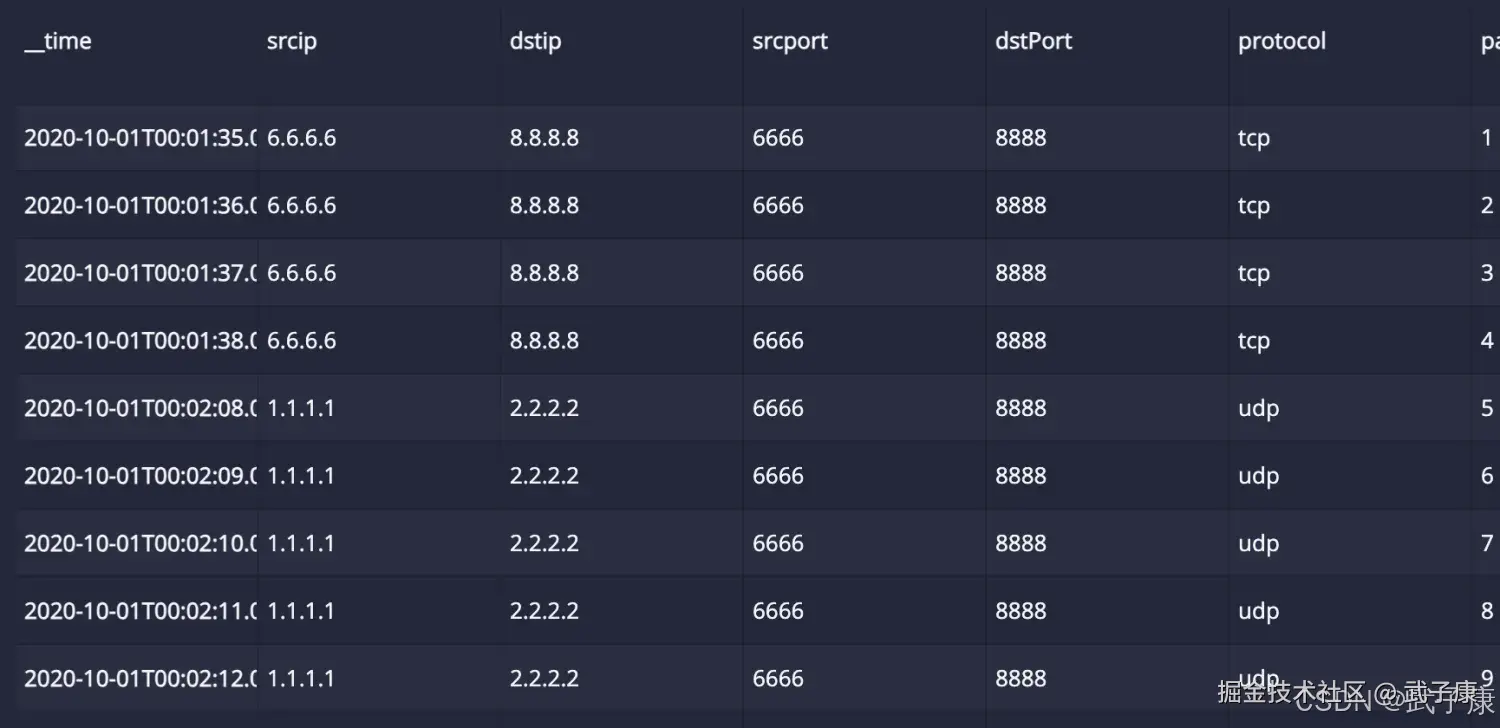

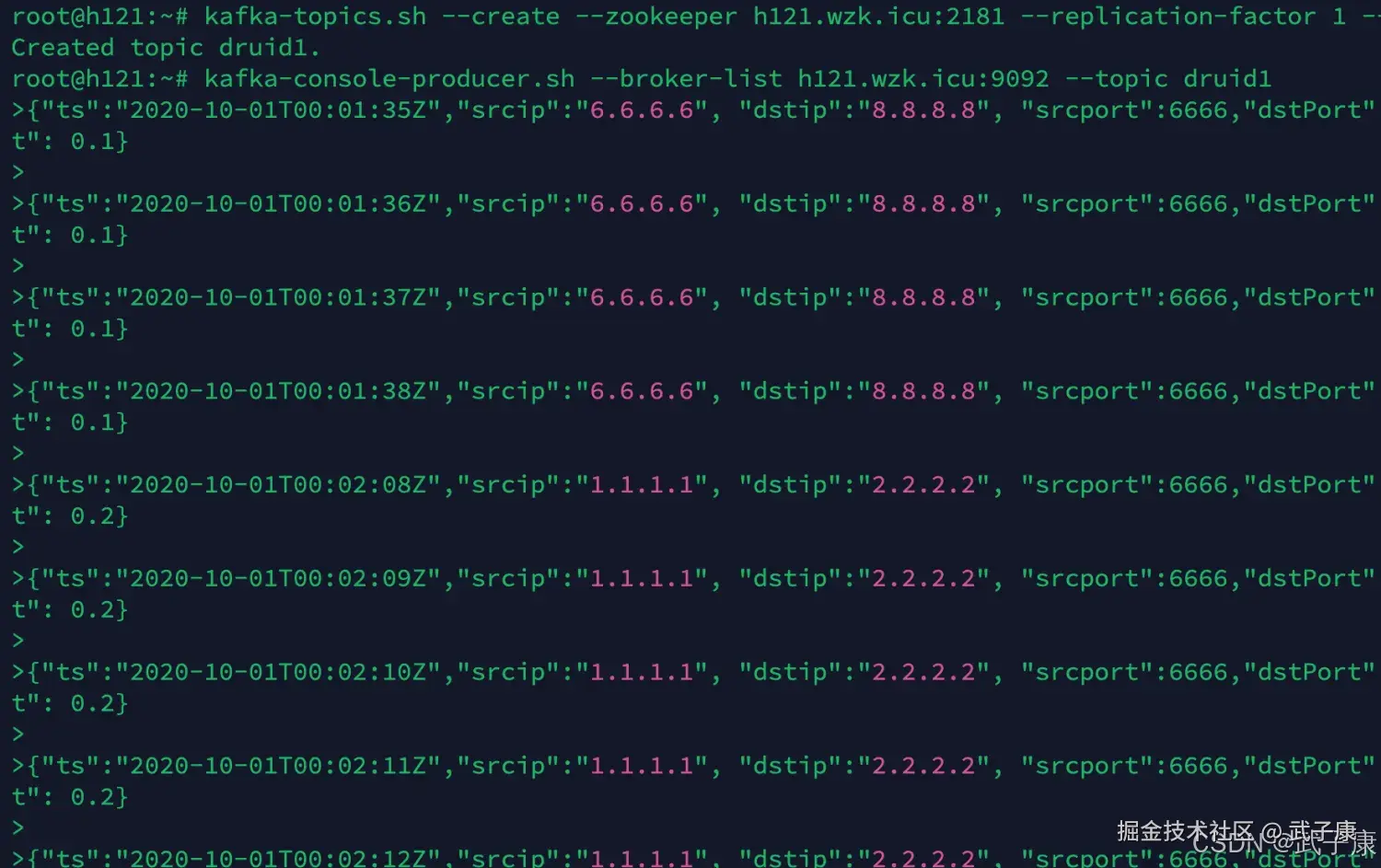

写入的数据如下所示：

启动Kafka

这里由于资源比较紧张，我就只启动一台Kafka了： 我在 h121 节点上启动

shell 复制代码
kafka-server-start.sh /opt/servers/kafka_2.12-2.7.2/config/server.properties

创建 Topic

shell 复制代码
kafka-topics.sh --create --zookeeper h121.wzk.icu:2181 --replication-factor 1 --partitions 1 --topic druid1

推送消息

shell 复制代码
kafka-console-producer.sh --broker-list h121.wzk.icu:9092 --topic druid1

输出我们刚才的数据，一行一行的写入输入进行（后续要用）。

提取数据

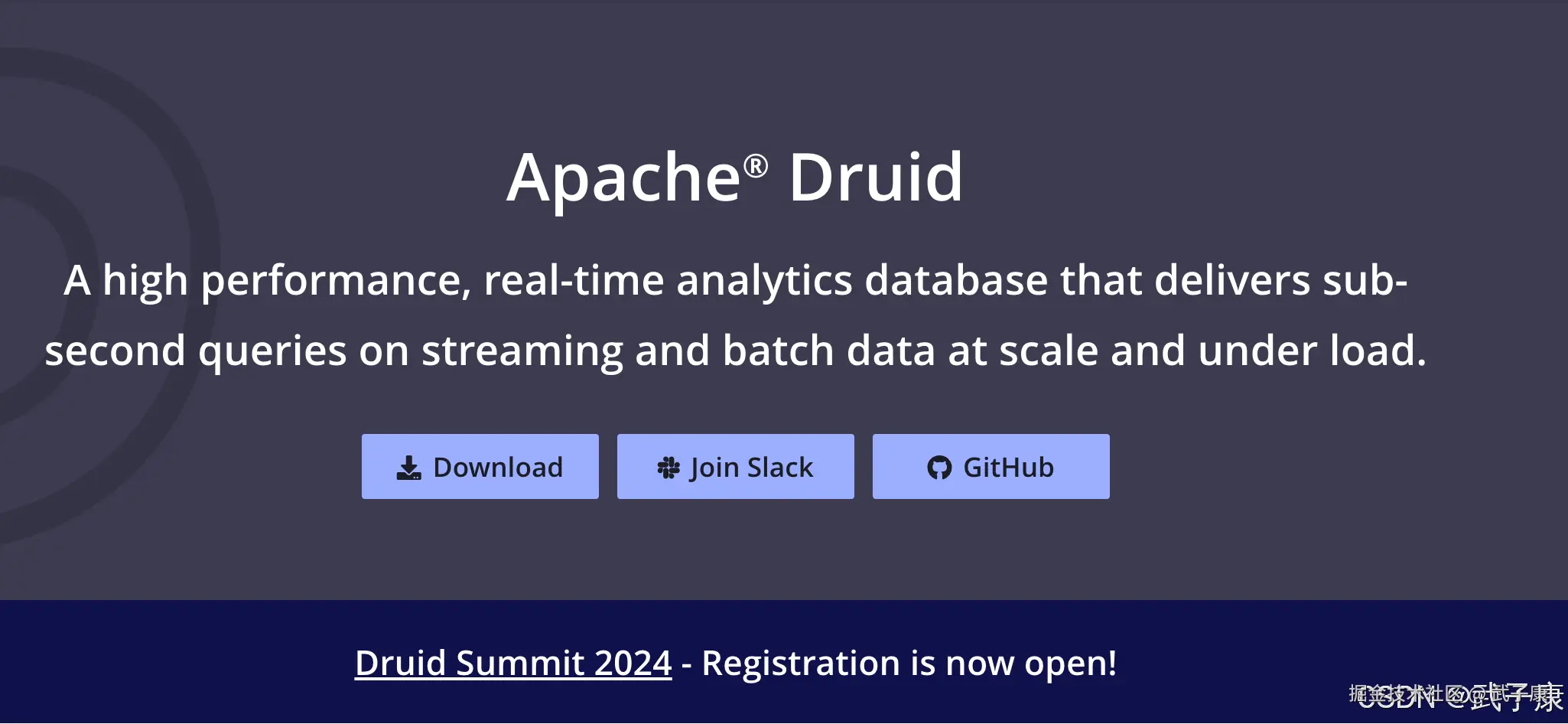

浏览器打开我们之前启动的Druid服务

shell 复制代码
http://h121.wzk.icu:8888/

LoadData

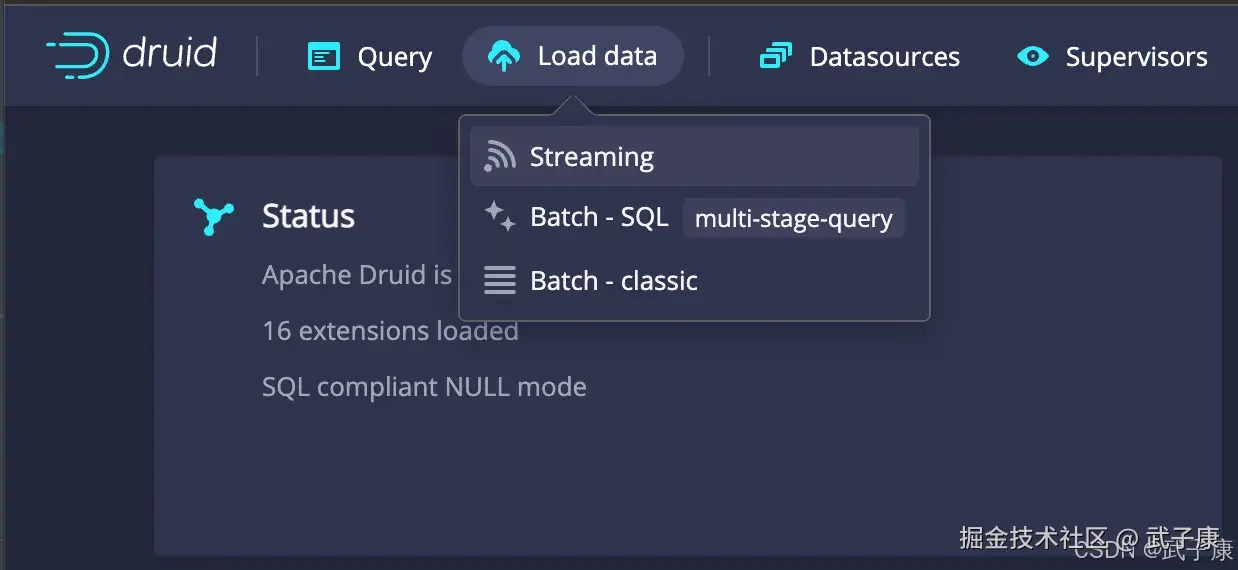

点击控制台中的 LoadData 模块：

Streaming

选择 Streaming：

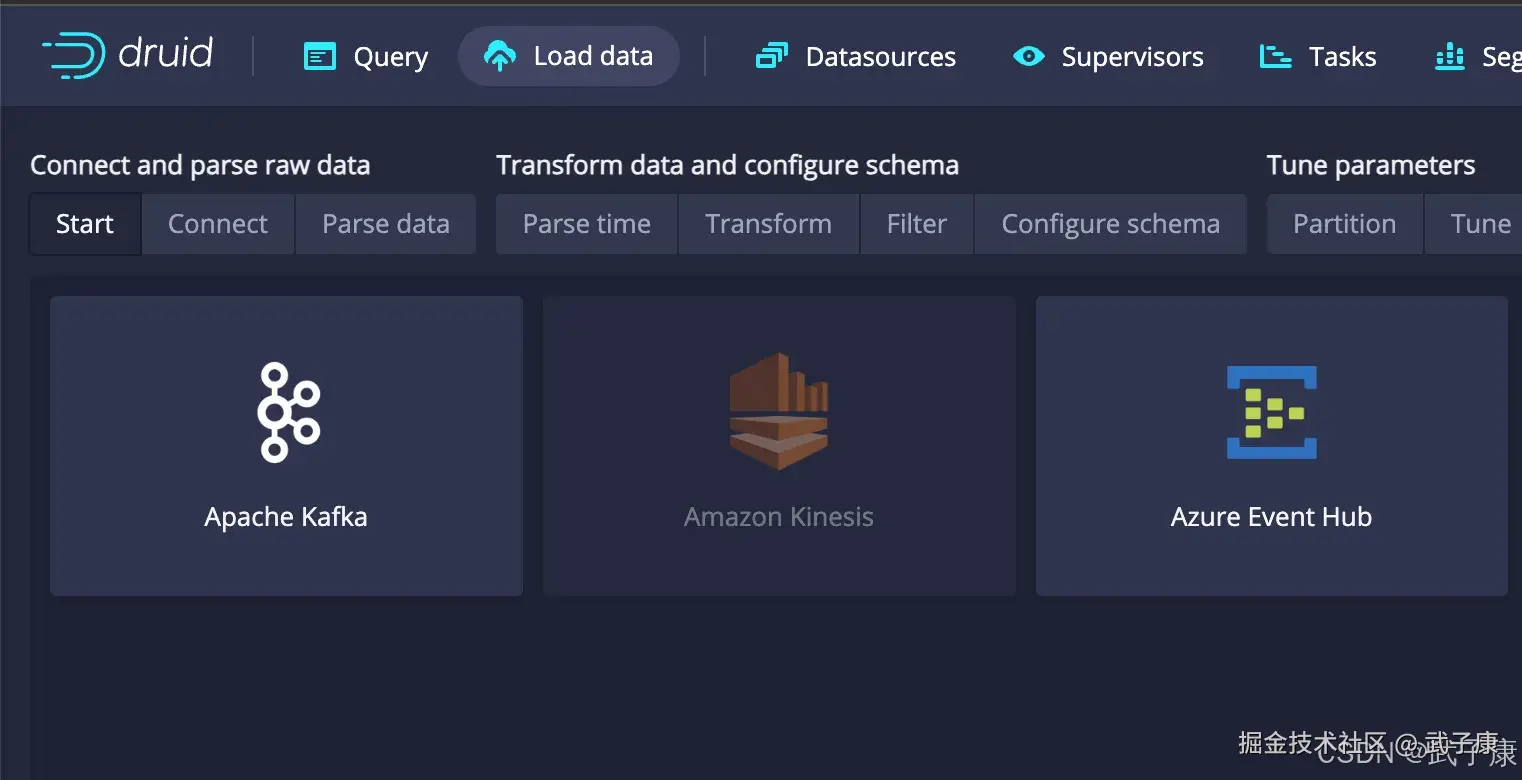

Kafka

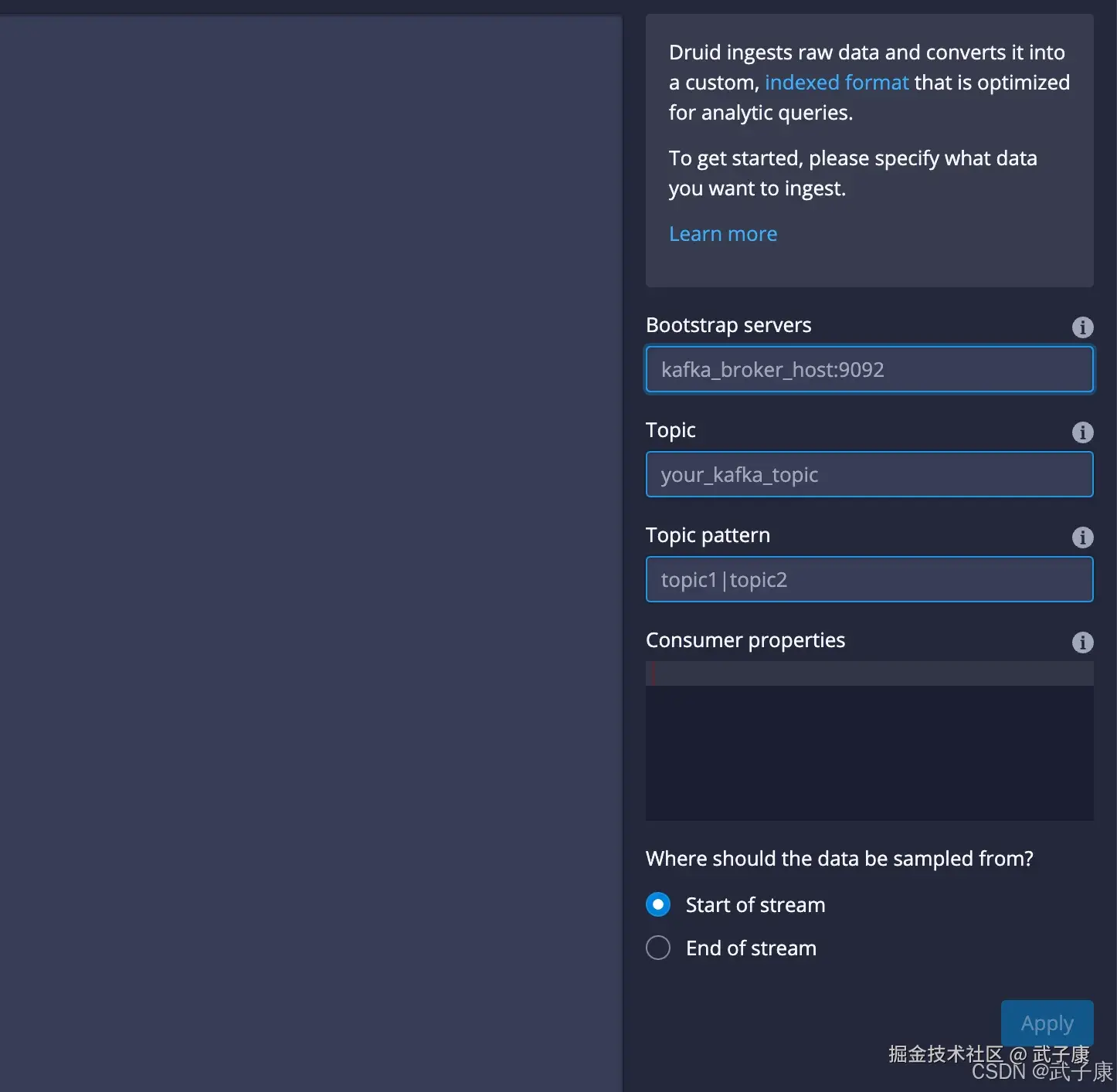

继续选择Kafka，点击 ConnectData，在右侧输入对应的信息，点级Apply：

  • h121.wzk.icu:9092
  • druid1

ParserData

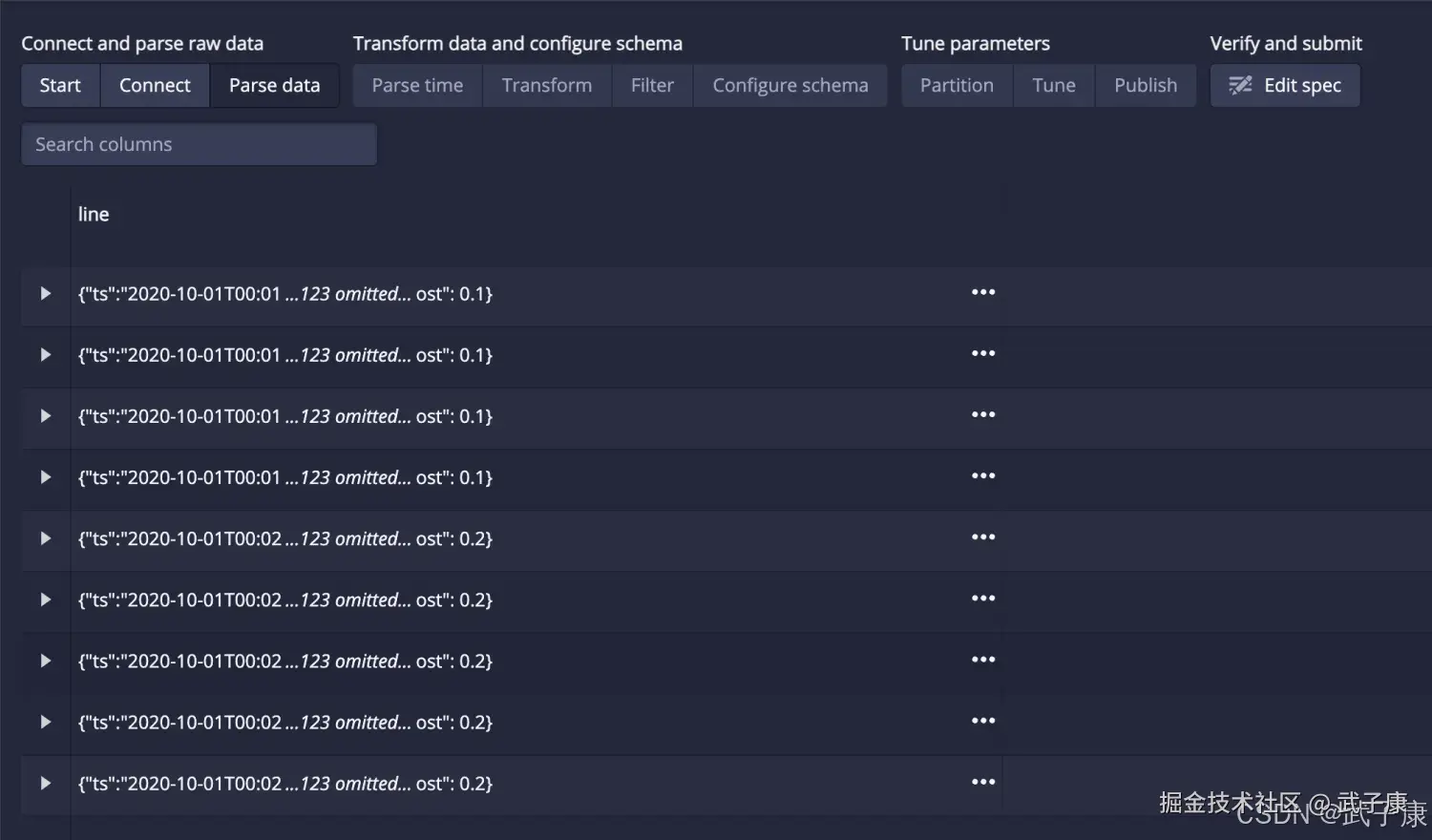

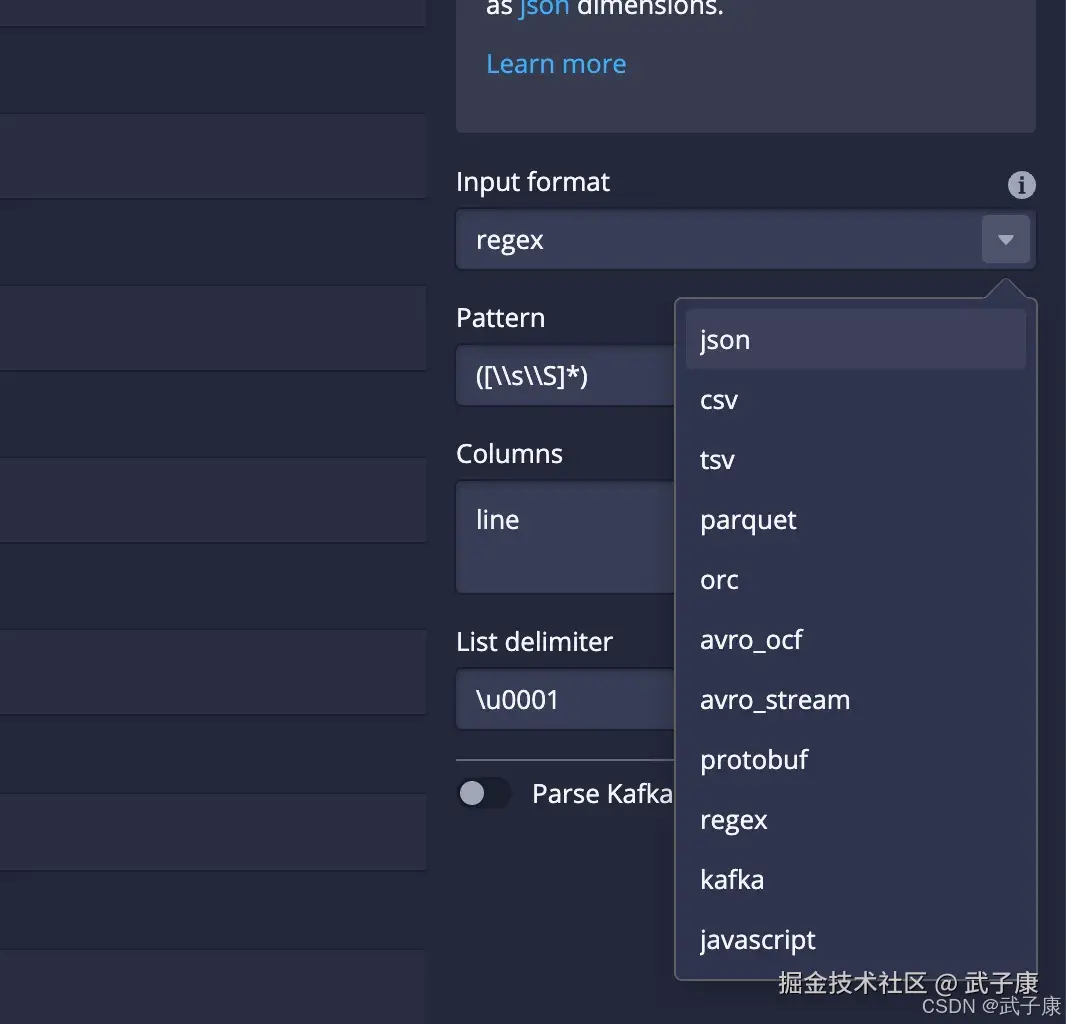

此时可以看到右下角有：Next: Parse Data： 数据虽然加载了，但是格式不对，我们在右侧选择：JSON：

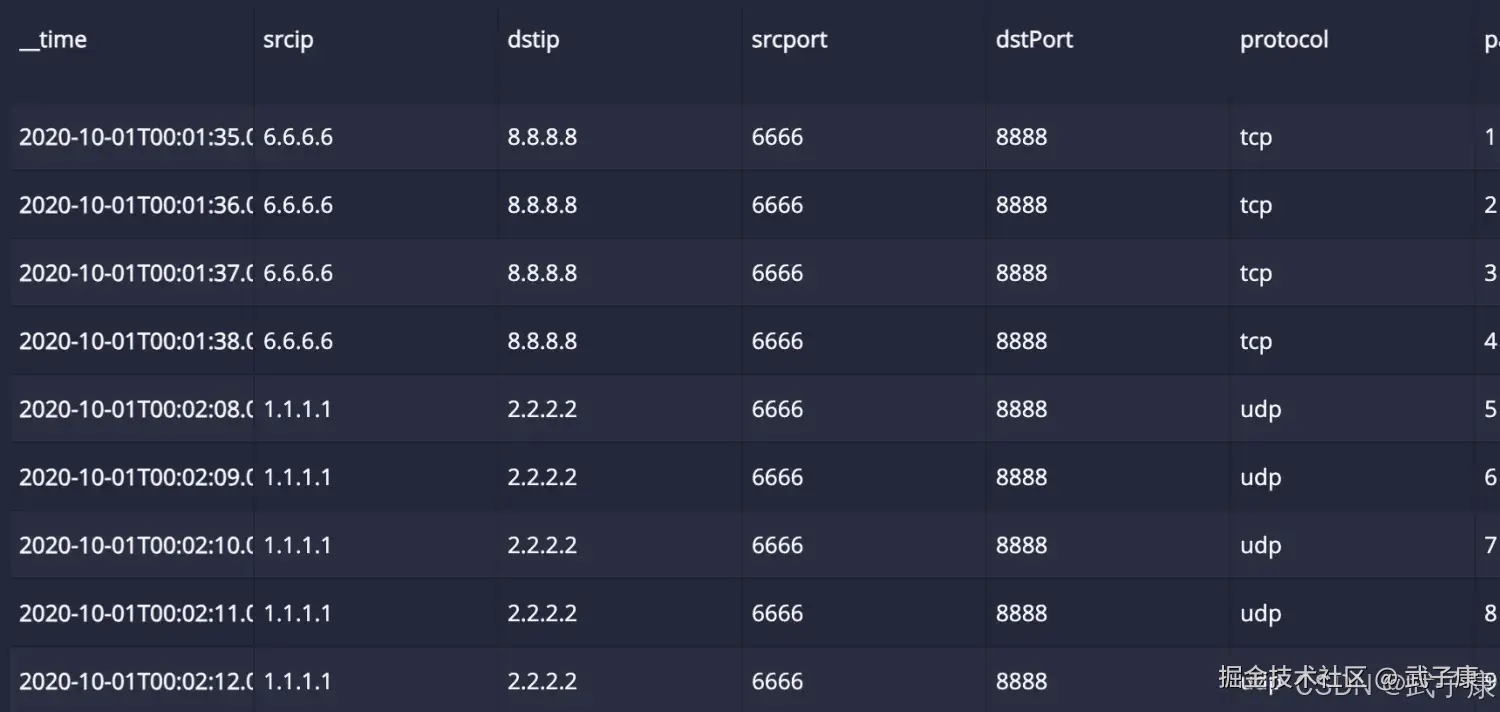

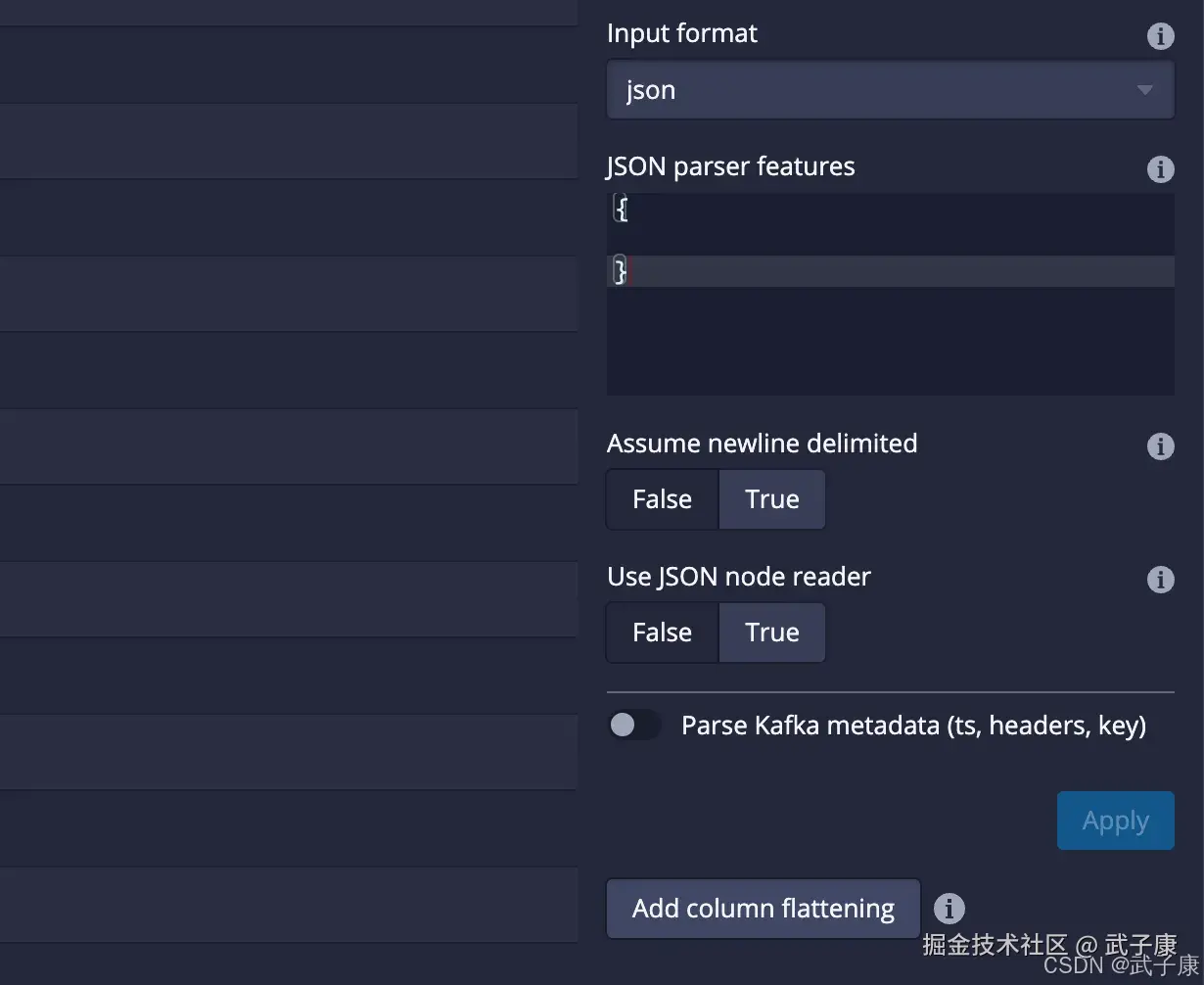

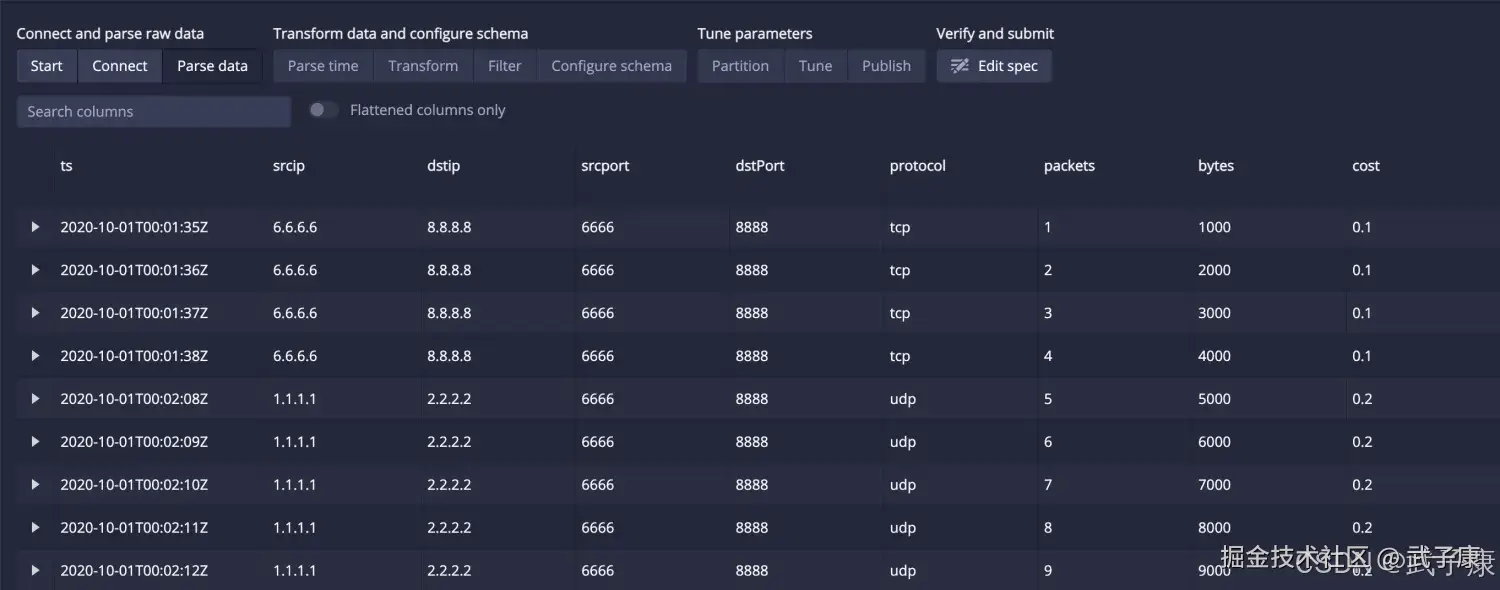

点击之后，可以看到，（如果你解析不顺利，可以用这个尝试）点击 Add column flattening 如果正常解析，数据应该是这个样子：

ParserTime

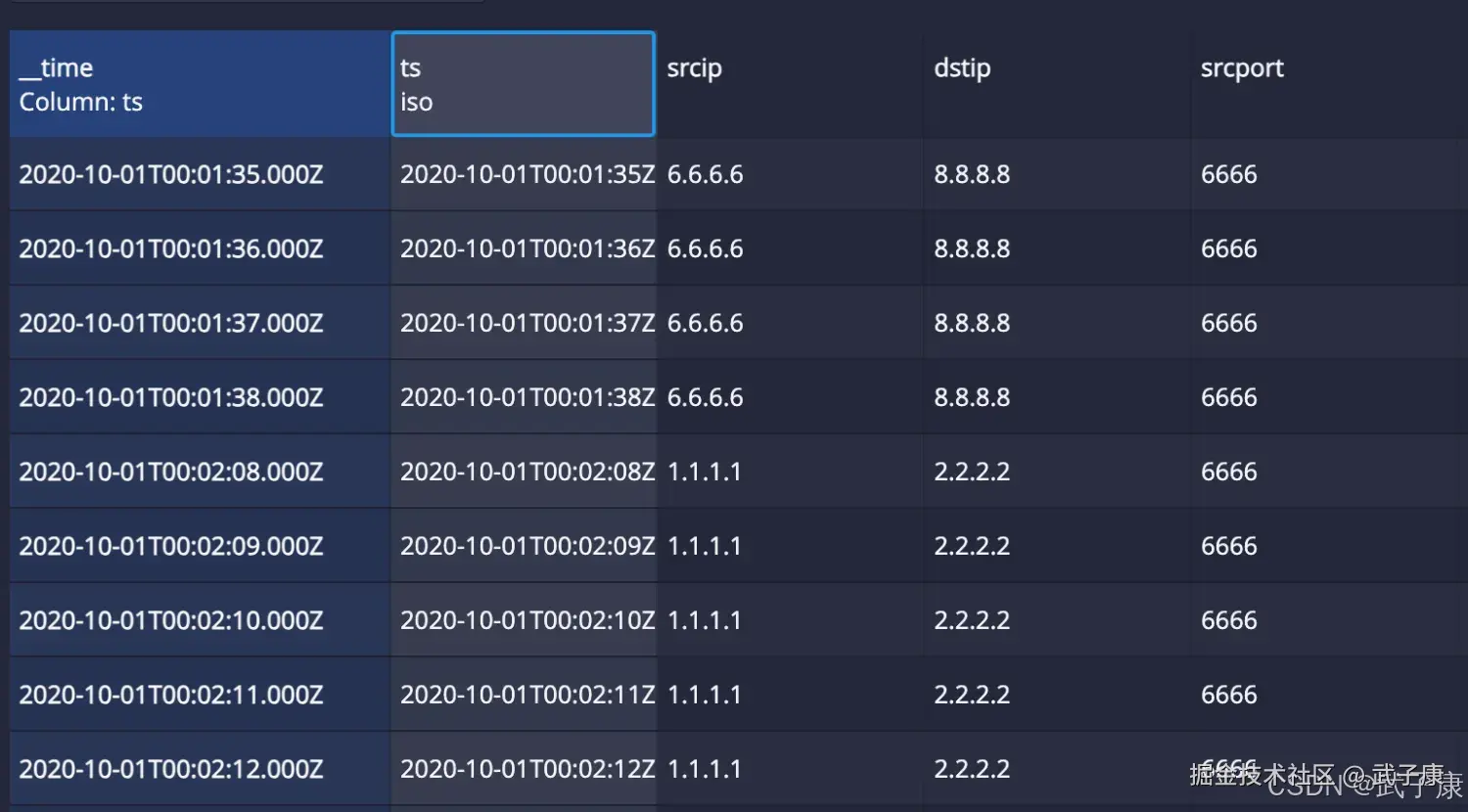

继续点击 Next Parse Time：

Transform

继续点击 Next Transform：

  • 不建议在Druid中进行复杂的数据变化操作，可考虑将这些操作放在数据预处理的过程中处理
  • 这里没有定义数据转换

Filter

继续点击 Next Filter：

  • 不建议在Druid中进行复杂的数据过滤操作，可以考虑将这些操作放在数据预处理中
  • 这里没有定义数据过滤

Configuration Schema

点击 Next Configuration Schema：

  • 定义指标列、维度列
  • 定义如何在维度列上进行计算
  • 定义是否在摄取数据时进行数据的合并（即RollUp），以及RollUp的粒度

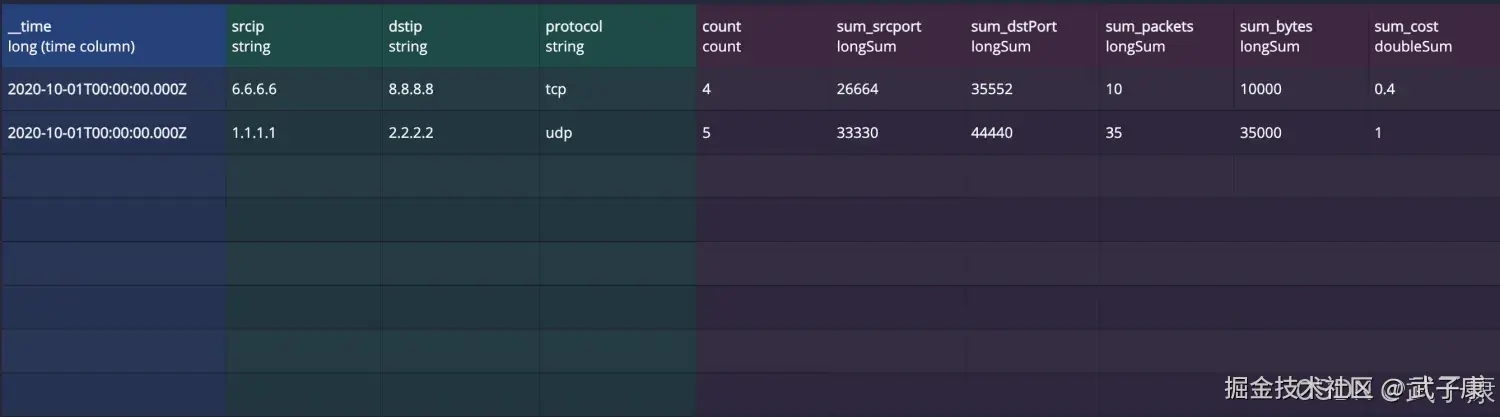

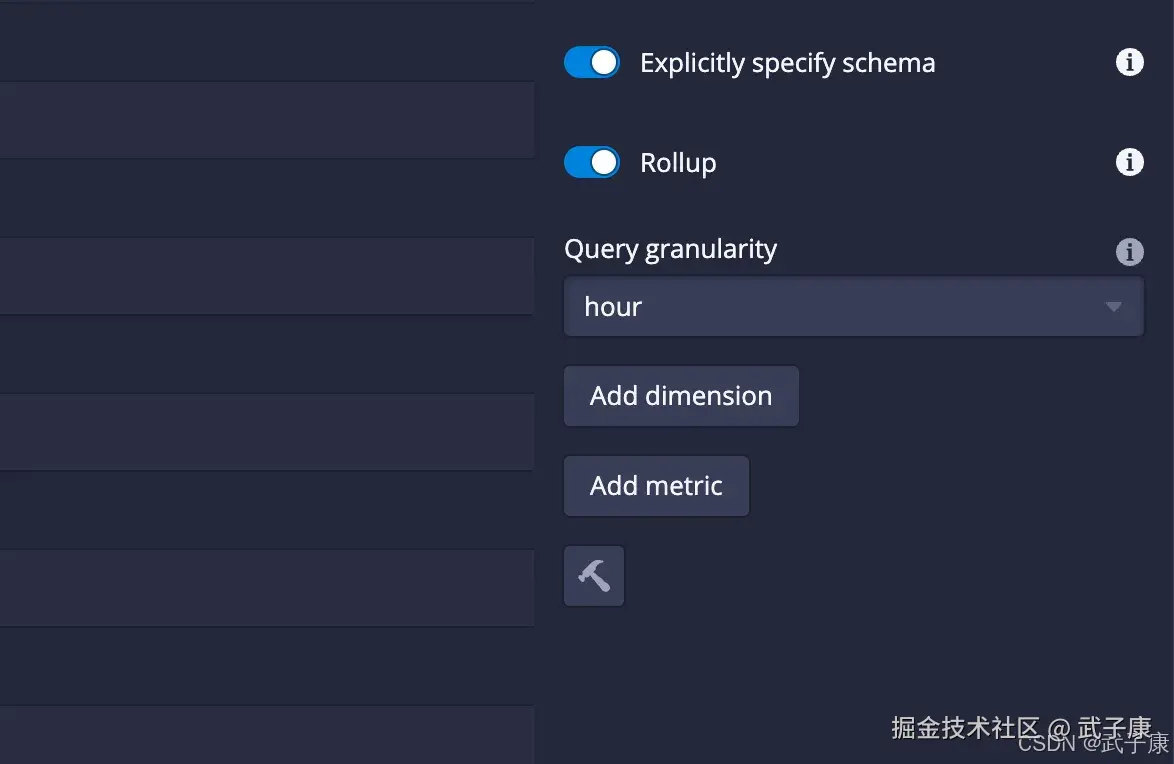

此时点击右侧的：RollUp，会看到数据被聚合成了两条： 聚合结果：

Partition

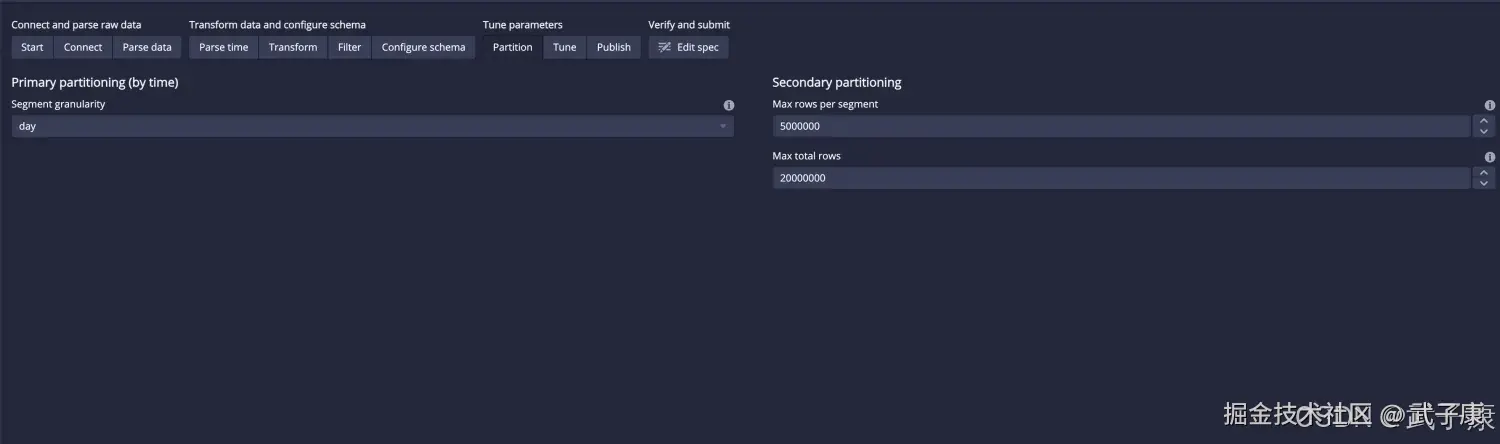

点击 Next Partition：

  • 定义如何进行数据分区
  • Primary partitioning 有两种方式：
  • 方式1：uniform，以一个固定的时间间隔聚合函数数据，建议使用这种方式，这里将每天的数据作为一个分区
  • 方式2：arbitary，尽量保证每个 segements大小一致，时间间隔不固定
  • Secondary Partitioning
  • 参数1：Max rows per segment，每个Segment最大的数据条数
  • 参数2：Max total rows，Segment等待发布的最大数据条数

Tune

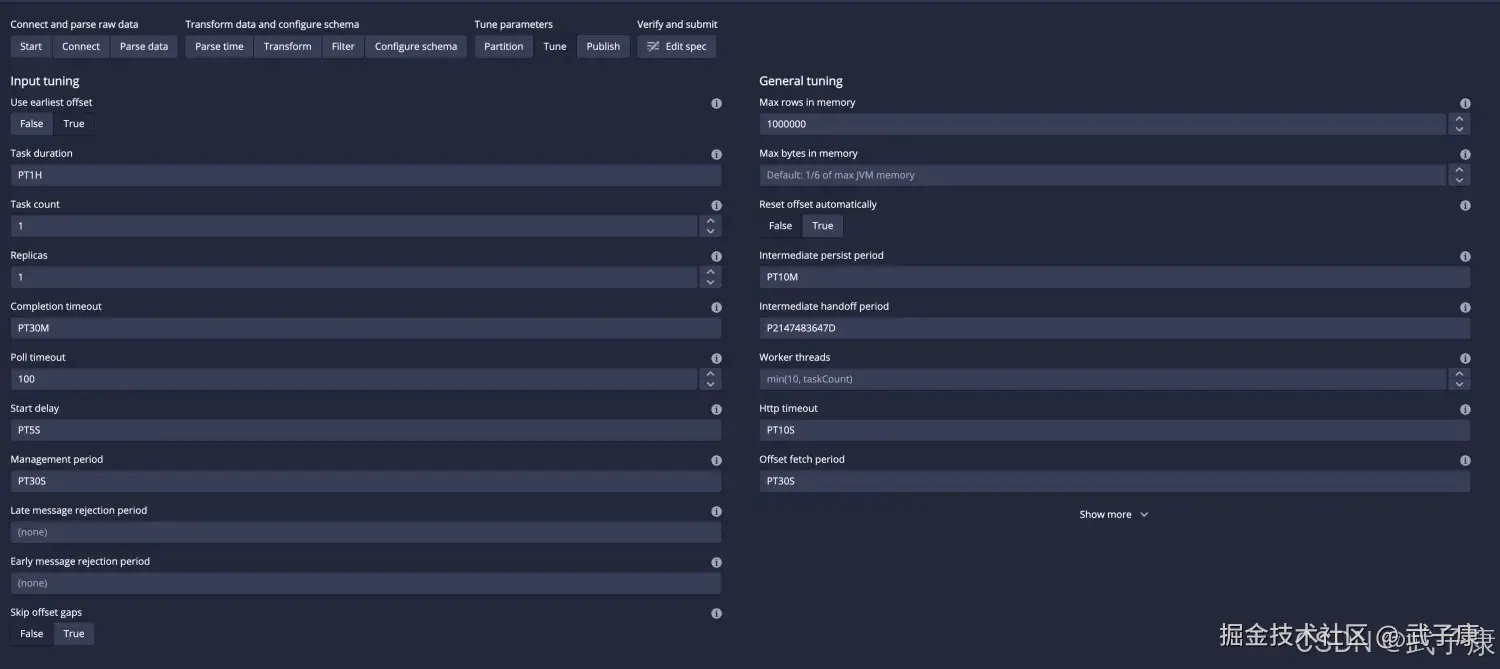

点击 Next Tune：

  • 定义任务执行和优化相关的参数

Publish

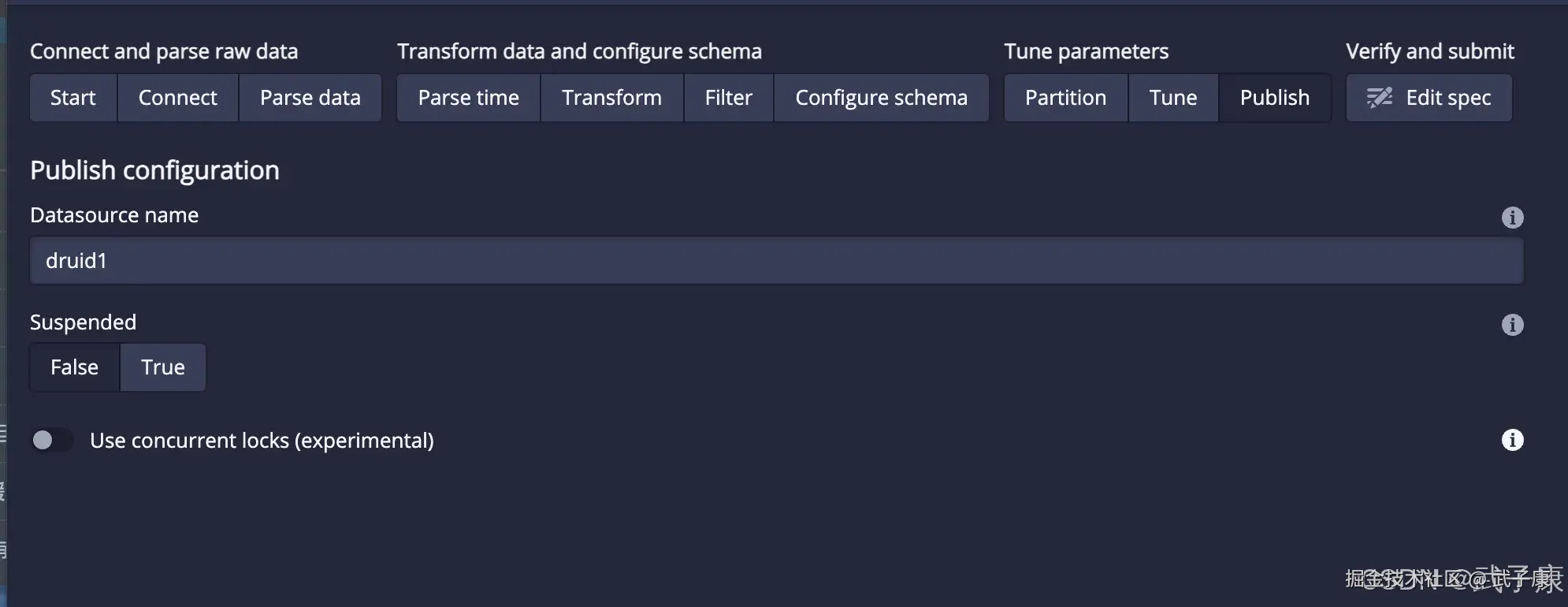

点击 Next Publish：

  • 定义Datasource的名称
  • 定义数据解析失败后采取的动作

Edit Special

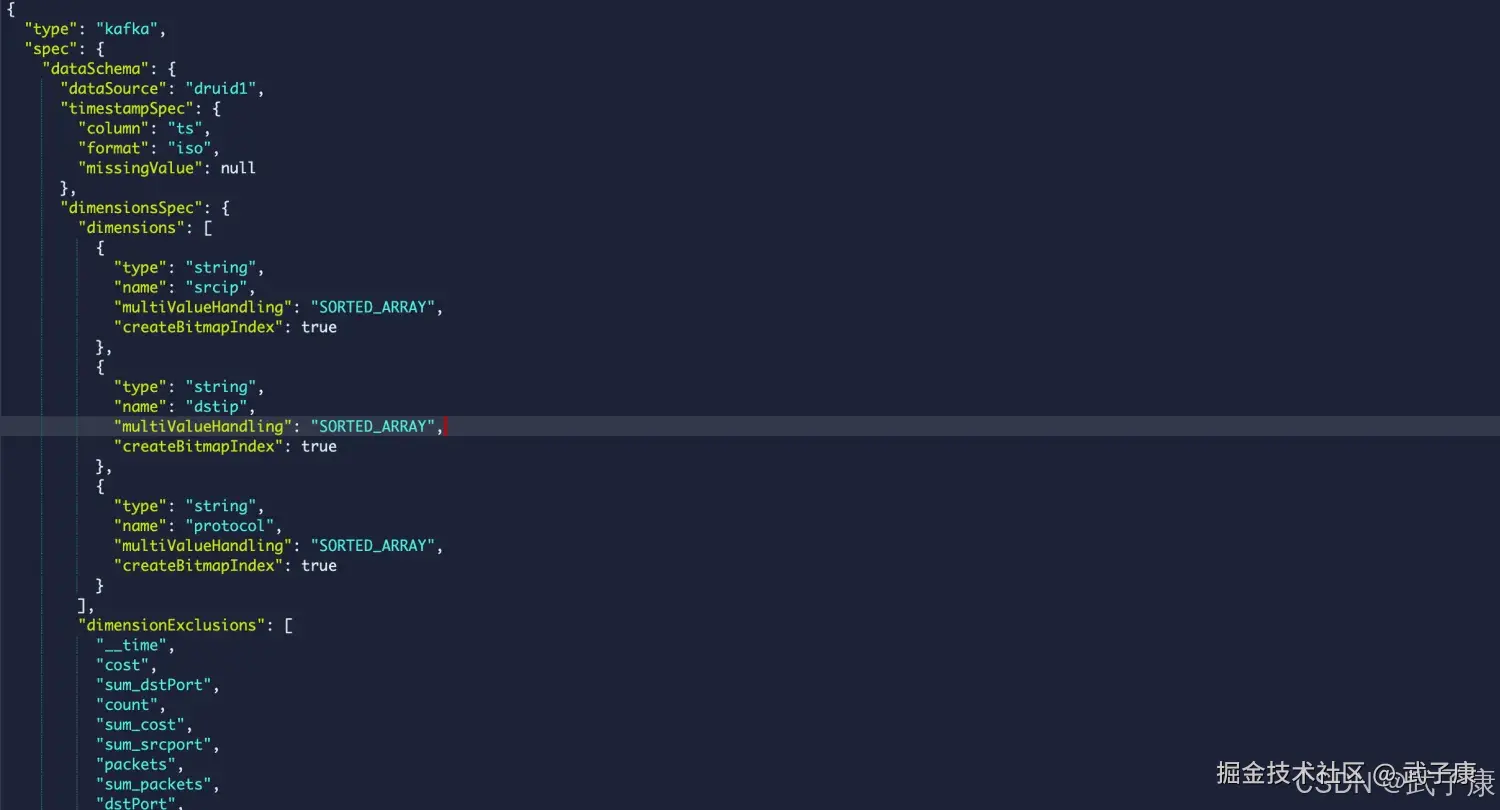

点击 Next Edit spec：

  • JSON串为数据摄取规范，可返回之前的步骤中进行修改，也可以直接编辑规范内容，并在之前的步骤可以看到修改的结果
  • 摄取规范定义完成后，点击Submit会创建一个数据摄取的任务

Submit

点击 Submit 按钮：

数据查询

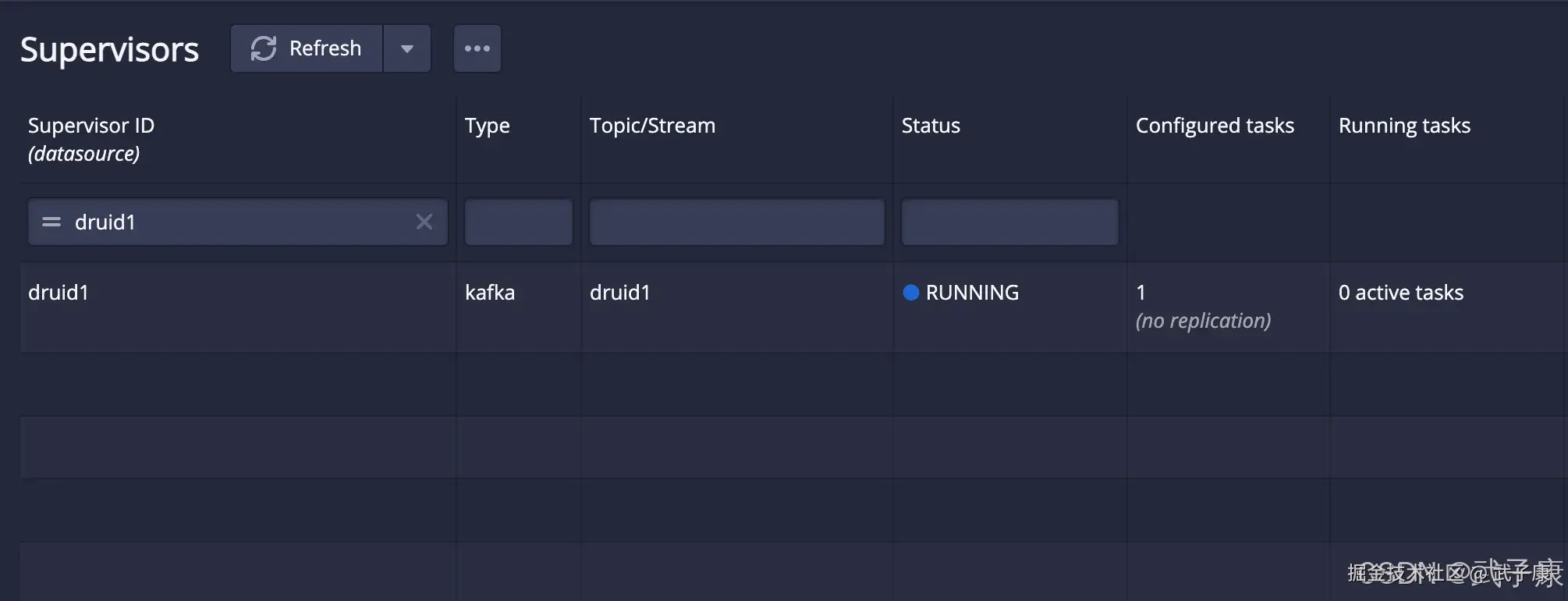

  • 数据摄取规范发布后生成Supervisor

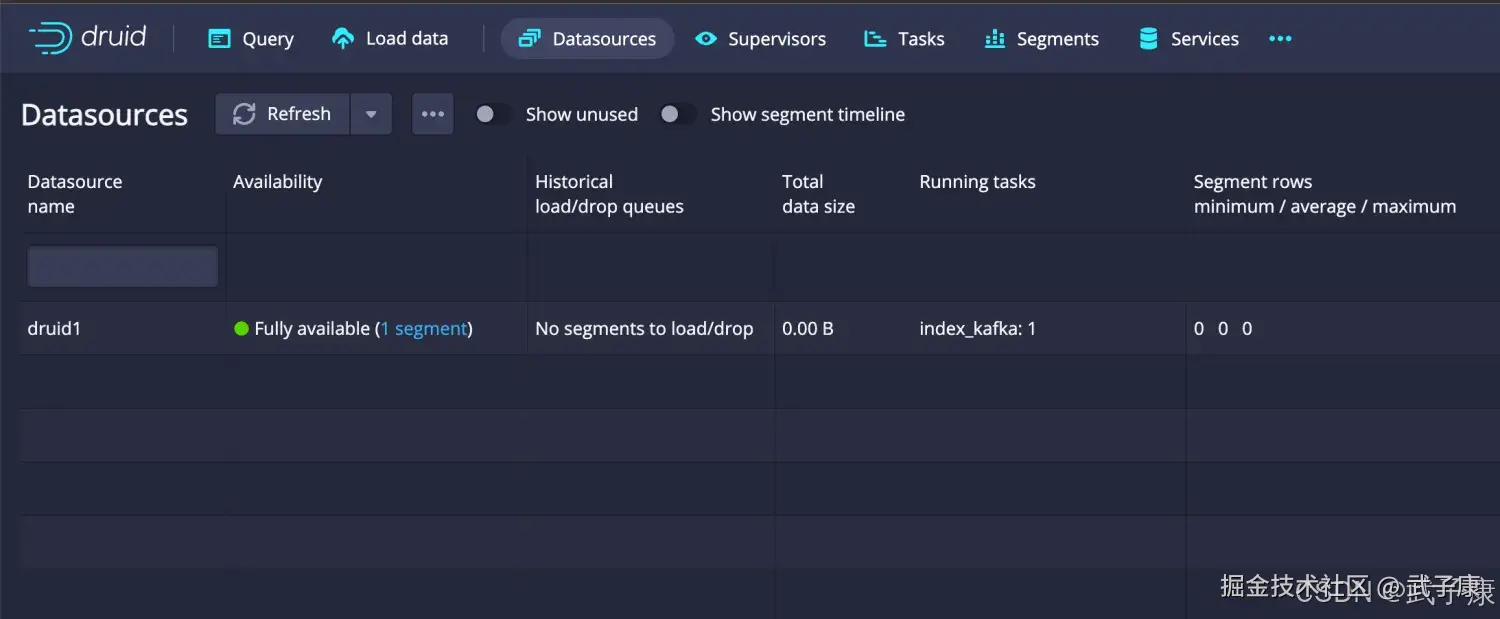

  • Supervisor会启动一个Task，从kafka中摄取数据 需要等待一段时间，Datasource才会创建完毕，选择 【Datasources】板块：

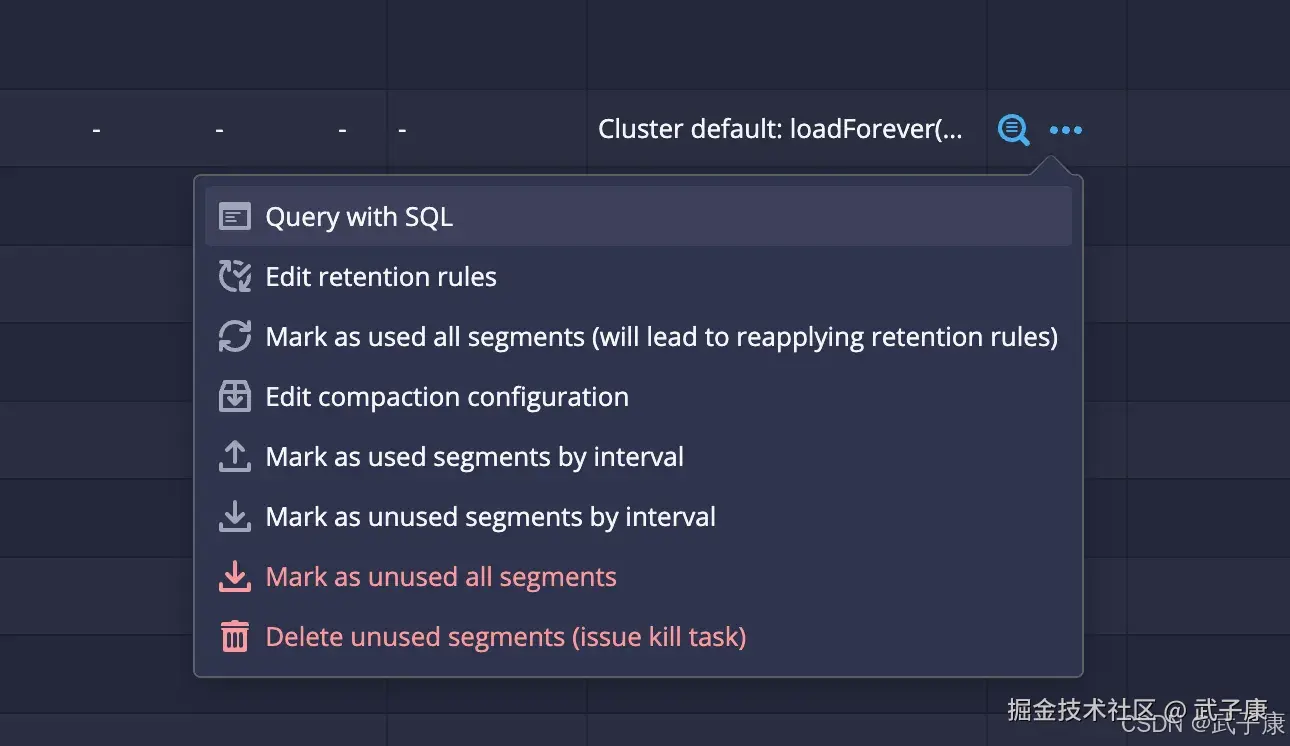

点击末尾的三个小圆点，选择 Query With SQL：

会出现如下的界面，我们写入SQL，并运行：

shell 复制代码
SELECT
	*
FROM
	"druid1"

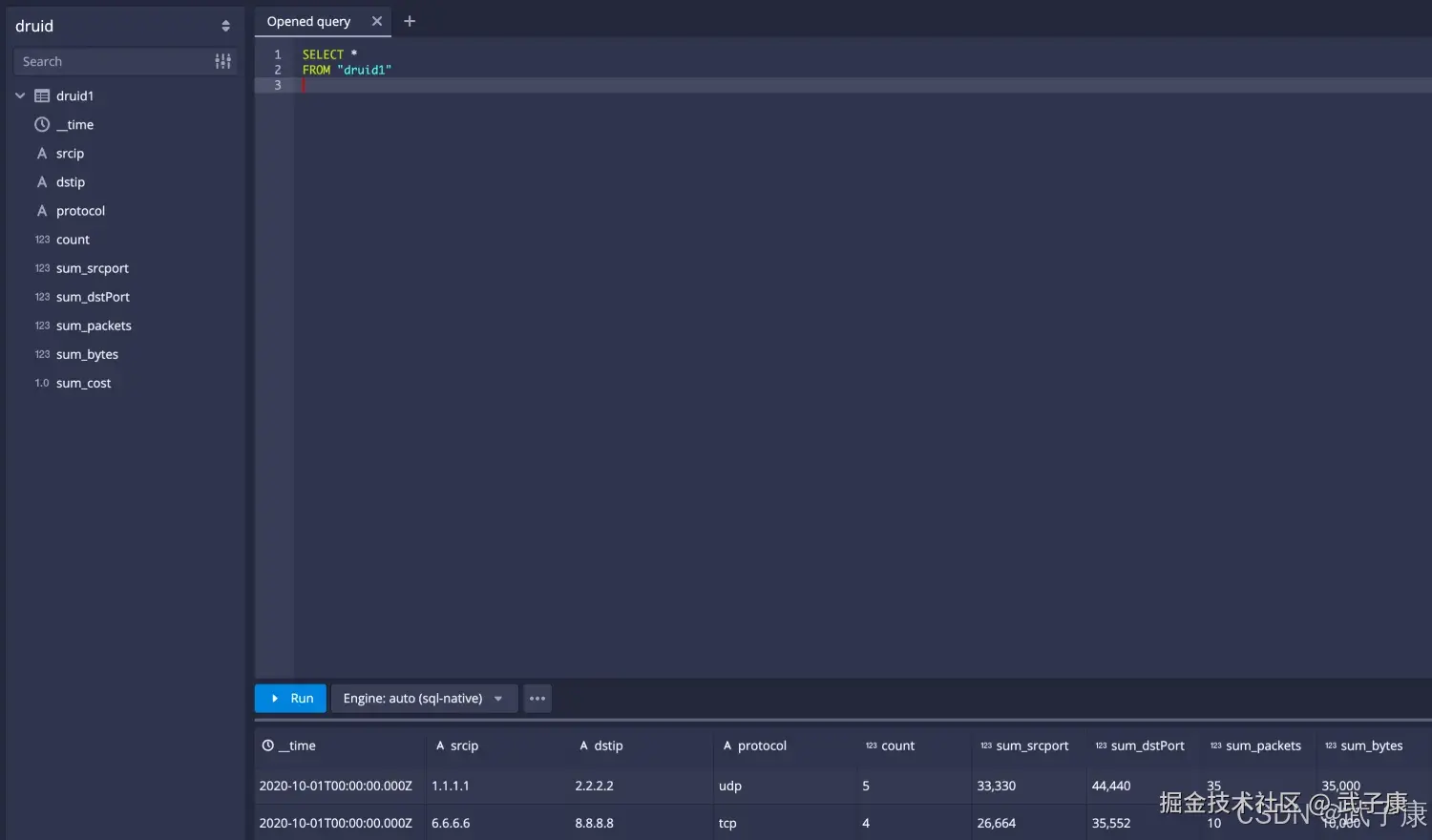

执行结果如下图：

数据摄取规范

json 复制代码
{
  "type":"kafka",
  "spec":{
    "ioConfig":Object{...},
    "tuningConfig":Object{...},
    "dataSchema":Object{...}
  }
}
  • dataSchema：指定传入数据的Schema
  • ioConfig：指定数据的来源和去向
  • tuningConfig：指定各种摄取参数

错误速查

症状 根因 定位修复
Parse 预览为空/全 null JSON 字段名与 Schema 不一致 控制台 Parse Data 预览统一字段名；或用 column flattening/transform 做别名映射
Supervisor 运行但 Datasource 不出现 Kafka 无数据或偏移起点不对 Tasks/Supervisors 日志与 Kafka 消费位点向 topic 写入样例；设置 useEarliestOffset=true 或重置位点
SQL 返回 0 行 时间解析错误或超出查询区间 Segments/Intervals 与 Task 日志确认 ts 为 ISO8601 且带 Z；Parse Time 绑定 ts；查询包含对应区间
Cannot parse timestamp ts 格式不合规/无该字段 Ingestion 日志中的 parseException统一时间格式；必要时在 timestampSpec 指定 format
Unknown field in aggregators 聚合器与列类型不匹配 提交失败日志与 spec 校验使用 longSum/doubleSum/max/min 等与实际类型一致；count 无需字段
生产者写入成功，Druid 无消费 broker/topic 配置错误或网络不通 Supervisor spec 与 MiddleManager/Indexer 日志核对 bootstrap.servers/topic 名称；检查端口与鉴权（SASL/SSL）
Kafka 命令提示 --zookeeper 不支持 使用了 KRaft 的新 Kafka CLI 错误提示改用 --bootstrap-server；按 KRaft 文档创建/管理 topic
小流量却产生大量 segments Secondary 阈值过小 Datasources→Segments 数量调大 maxRowsPerSegment 或合并策略；评估 maxTotalRows
cost 聚合结果异常（精度丢失） 被推断为字符串/浮点精度不一致 Parse 预览与 Schema 推断显式设为 double，并用 doubleSum
查询慢/扫描量大 维度选择不当，高基数列未索引友好 Query Profile/Explain将过滤常用、高选择性列设为维度；合理裁剪列与时间区间；检查压缩与并发参数
