一、芯片核心定位

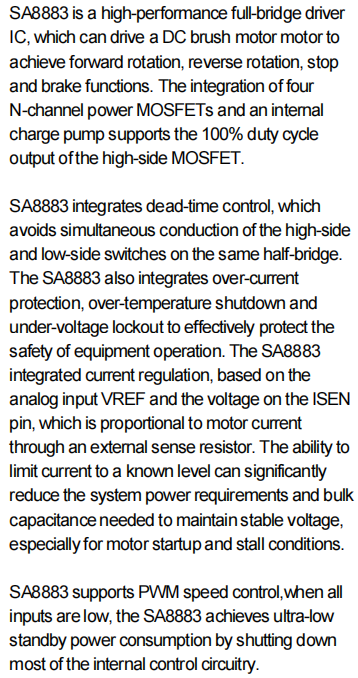

SA8883 是一款高性能全桥电机驱动芯片，集成四路N沟道功率MOSFET和智能控制电路 ，可为有刷直流电机提供完整的驱动解决方案 ，支持正转、反转、停止和制动 四种工作模式。
二、关键电气参数详解

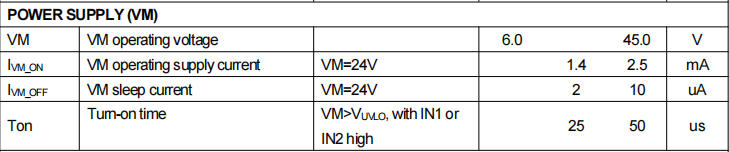

电源电压特性：
- 工作电压范围：6.0V至45.0V 宽电压设计支持2-7节锂电池串联应用，适应工业级电源环境。
- 静态工作电流：1.4mA典型值 正常工作时芯片自身功耗，影响系统整体效率。
- 休眠模式电流：2μA典型值 在IN1、IN2均为低电平时进入超低功耗状态，适合电池供电设备。
功率输出特性：
- 峰值输出电流：8A 短时最大驱动能力，满足电机启动和重载需求。
- 连续输出电流：6.5A 100%占空比下的持续工作电流，决定长期负载能力。
- 总导通电阻：95mΩ典型值（高边+低边） 直接影响驱动效率和热损耗，典型条件下功率损耗极低。
开关特性：
- 死区时间：200ns 防止同桥臂上下管直通的安全间隔，确保系统可靠性。
- 传输延迟：0.65μs典型值 从输入信号到输出响应的延迟时间，影响控制实时性。
- 开启时间：25μs典型值 从唤醒到正常工作的时间，影响系统响应速度。
三、控制与保护功能
逻辑控制接口：
- 输入高电平阈值：>1.5V
兼容3.3V和5V逻辑系统，内置100kΩ-200kΩ下拉电阻。 - PWM频率支持：0-200kHz

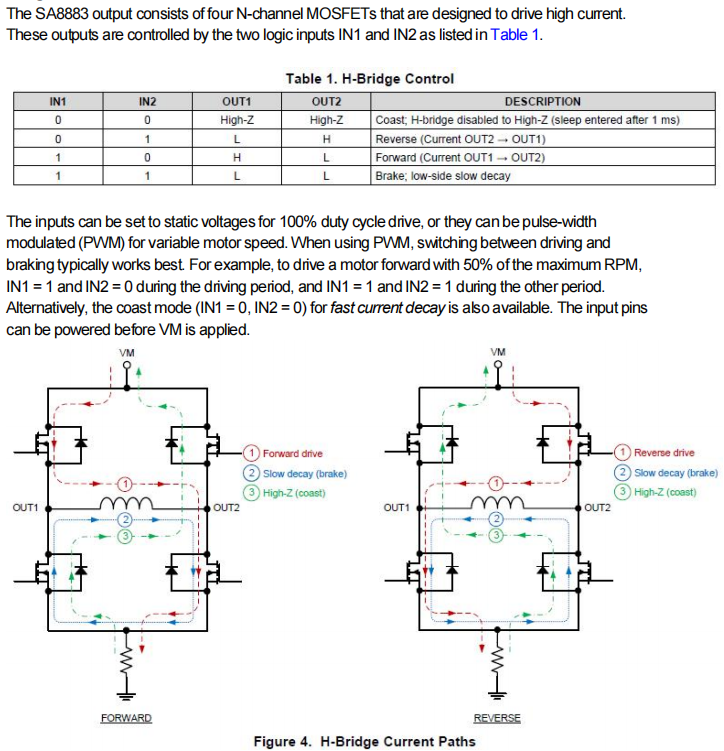

宽范围频率支持，适应不同应用场景的需求。 - 四种工作模式：正转、反转、制动、滑行
通过IN1、IN2逻辑组合灵活控制电机状态。
电流调节功能：
- 增益系数：10V/V典型值
电流检测放大倍数，通过外部电阻精确设定限流值。 - 关断时间：20μs典型值

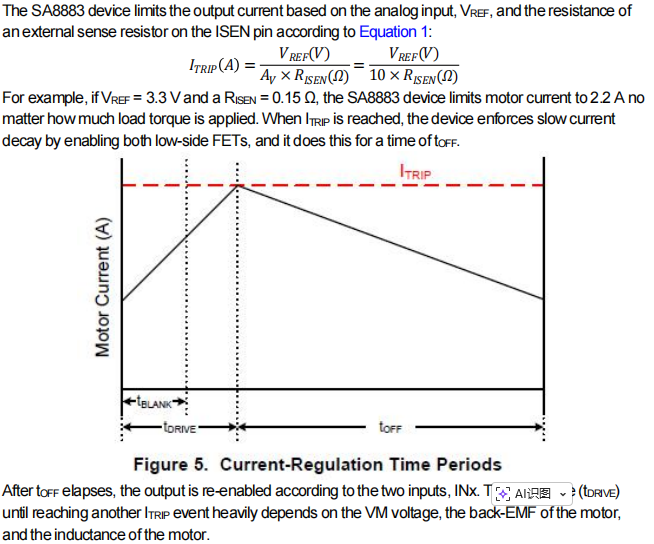

电流达到限制值后的关断持续时间。 - 计算公式：ITRIP(A) = VREF(V) / (10 × RISEN(Ω))
通过VREF电压和检测电阻灵活设置电流限制点。

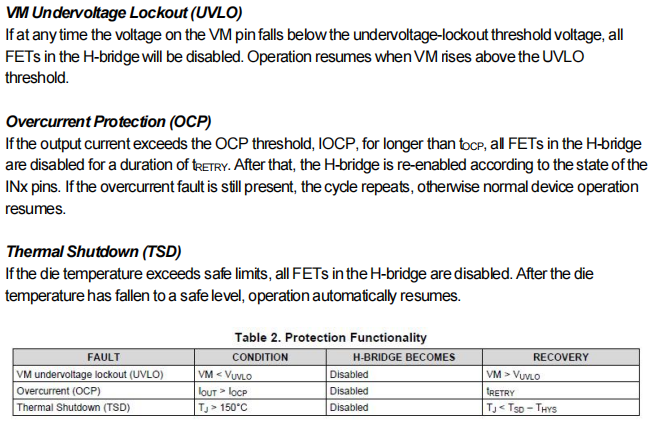

保护机制：
- 欠压锁定：5.8V开启，4.75V关断
防止电源电压不足时工作异常，确保系统稳定性。 - 过流保护：9.5A典型触发值
输出电流超过设定阈值时自动保护，响应时间2μs。 - 过温保护：160°C关断，30°C迟滞
芯片温度异常时自动关闭，温度恢复正常后自动恢复。
四、应用设计要点
电源设计：
- VM引脚需并联22μF高频电容和适量大容量电容
- 电源走线应足够宽，承受电机工作时的峰值电流
- 建议电源额定电流留有30%以上余量
电流检测设计：
- 检测电阻选择：根据所需限流值计算电阻值
- 电阻功率要求：需满足P = I² × R的热耗散要求
- 检测电阻布局：紧靠ISEN和GND引脚，减少寄生参数
PCB布局规范：

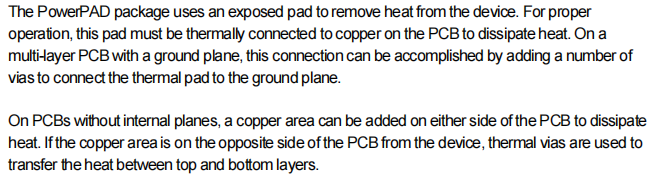

- 热焊盘必须与PCB地平面充分连接
- 使用多个过孔连接不同层的地平面增强散热
- 功率路径（VM、OUT1、OUT2）走线短而宽
- 信号线与功率线分离布局，减少干扰
热管理设计：

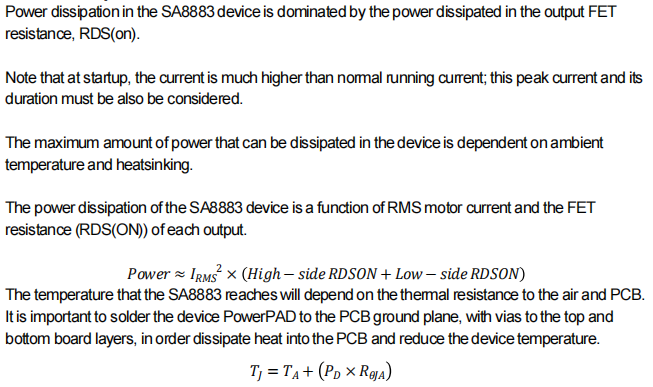

- 最大功耗计算：P ≈ IRMS² × (RDSON_HS + RDSON_LS)
- 结温估算：TJ = TA + (PD × θJA)
- 散热措施：充分利用PCB铜箔和多层地平面散热
五、典型应用场景
- 机器人驱动系统： 在扫地机器人、伺服舵机中提供精确的电机控制，电流调节功能防止堵转损坏。
- 电动工具： 支持大电流输出，满足电钻、角磨机等工具的高扭矩需求，完善的保护确保使用安全。
- 工业自动化： 在传送带、机械臂等设备中驱动直流电机，宽电压范围适应工业电源波动。
- 家电产品： 驱动洗衣机、空调风门等家电电机，低功耗特性符合能效要求。
- 汽车电子： 在车窗升降、座椅调节等系统中提供可靠的电机驱动，满足汽车级可靠性要求。
六、工作模式配置

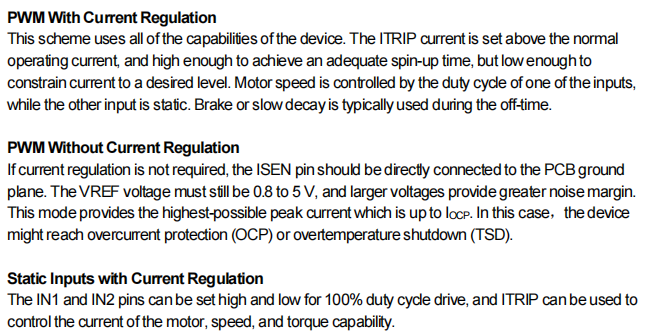

- PWM调速应用： 使用固定方向配合PWM信号实现精确转速控制，建议频率10kHz-50kHz。
- 电流限制应用： 通过VREF和RISEN设置合适的限流值，保护电机和电源系统。
- 直接驱动模式： IN1、IN2设置为静态电平，实现100%占空比全功率输出。
- 节能模式 ： 在待机时设置IN1=0、IN2=0进入休眠状态，显著降低系统功耗。
七、调试与优化
- 性能调优： 根据电机特性调整PWM频率和死区时间，平衡效率和EMI表现。
- 保护参数设置： 根据实际应用需求设置合适的限流值，避免误触发或保护不足。
- 热性能验证： 在实际负载条件下监测芯片温度，确保散热设计满足要求。
- 动态响应测试： 验证启动、制动、反转等瞬态过程的响应特性，优化控制算法。
八、总结
SA8883 通过高集成度的全桥驱动架构、精确的电流调节和完善的保护功能 ，为有刷直流电机应用提供了完整的解决方案。其宽电压范围适应多种电源环境 ，强大的输出能力 满足重载需求，智能的控制接口 支持灵活的应用配置。在实际设计中，合理的电源去耦、优化的PCB布局和恰当的保护参数设置是确保系统性能的关键。
文档出处
本文基于SYTATEK SA8883芯片数据手册V1.0版本整理编写，结合电机驱动设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
