一、芯片核心定位
EG1163(S)是一款高压大电流同步降压DC-DC电源管理芯片 ，采用同步整流架构，支持最高600V输入电压 ，专为电动交通工具、工业控制系统 等高压大功率应用设计。
二、关键电气参数详解
电源电压特性：
- 高压输入范围：10V至600V
支持直接从高压电池或电源系统取电，适应电动车辆等高压应用场景。 - VCC工作电压：10V至20V
芯片控制电路供电范围，确保驱动电路稳定工作。
启动特性：
- EG1163：开启电压15V典型值，关闭电压9V典型值
- EG1163S：开启电压8.5V典型值，关闭电压7.5V典型值
两种版本适应不同的启动电源需求。
基准电源特性：
-
REF5V输出：4.9V典型值，最大50mA
为外部电路提供精密基准电源，负载调整率5mV典型值。
-
线性调整率：3mV典型值
在VCC电压变化时保持基准电压稳定。

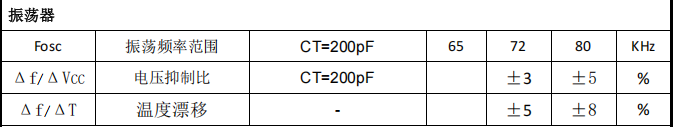

振荡器特性： -
频率范围：0至300kHz可调
通过CP引脚外接电容灵活设置开关频率。
-
频率计算公式：f = (14.4×10⁶)/Cp (Cp单位pF)
例如200pF电容对应72kHz开关频率。
-
温度稳定性：±5%典型漂移
确保在不同环境温度下的频率稳定。

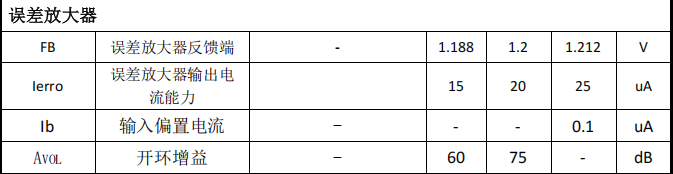

误差放大器：
- 反馈基准电压：1.2V±0.012V
通过外部分压电阻精确设置输出电压。 - 开环增益：75dB典型值
提供良好的环路稳定性。
三、芯片架构与工作原理
同步整流架构：
- 集成高端和低端MOS驱动电路，采用同步整流技术替代传统续流二极管，显著提升转换效率。
双重限流保护：
- 高端限流：通过外部检测电阻设置，
I = 180mV / R_ext - 低端限流：通过MOS管内阻检测，
I = 180mV / R_ds(on)
逐周期电流限制确保功率管安全。
智能保护机制：
- 死区时间：200ns典型值
防止高低端MOS管直通，确保系统可靠性。 - 输出短路保护：打嗝式保护机制
短路时自动进入保护-恢复循环，防止故障扩大。 - 软启动功能：通过SS引脚电容控制
减小启动冲击电流，提高系统可靠性。
四、应用设计要点

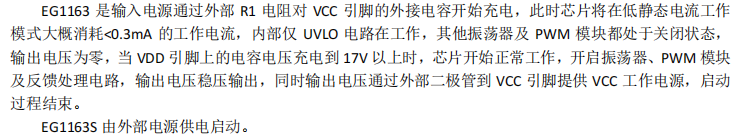

启动电路设计：
- EG1163采用电阻启动方式，通过外部电阻对VCC电容充电。启动电阻需根据输入电压和启动电流要求计算，确保可靠启动。
频率设置设计：
- CP电容选择需平衡效率和尺寸，较高频率可使用较小电感但增加开关损耗，较低频率反之。
电流检测配置：
- 高端电流检测电阻应选择高精度、低温度系数的合金电阻，功率等级需满足峰值电流要求。

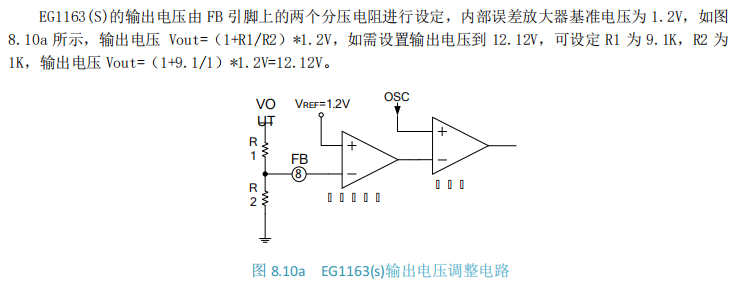

输出电压设置：
- 通过FB引脚分压电阻精确设定：
Vout = 1.2V × (1 + R1/R2)
电阻精度直接影响输出电压精度，建议使用1%精度电阻。

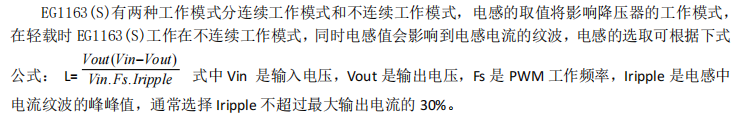

电感选择计算：
- 根据工作模式选择电感值，连续模式时关注电流纹波控制，通常将纹波电流控制在最大输出电流的30%以内。
五、外围元件选型
功率MOSFET选择：
- 高端MOSFET：耐压需高于最大输入电压，建议600V以上
- 低端MOSFET：优先选择低导通电阻型号
栅极电荷和开关特性需与驱动能力匹配
电容配置：
- VCC电容：22μF储能电容，影响短路保护特性
- 输出电容：低ESR类型，根据纹波要求计算容值
- REF5V去耦：1μF陶瓷电容就近放置
散热设计：
- 功率MOSFET需足够的散热面积
- PCB铜箔作为主要散热途径
- 对于大功率应用需额外散热措施
六、典型应用场景
电动自行车转换器：
- 将48V/60V电池电压转换为12V系统电源，支持大电流输出满足车灯、仪表等设备需求。
工业控制系统：
- 为工业设备提供稳定的低压电源，耐受工业环境中的电压波动和干扰。
通信电源系统：
- 在电信设备中实现高效的电能转换，支持-45℃至125℃的宽温度工作。
便携式设备：
- 利用其高效率和紧凑设计，为高压便携设备提供电源解决方案。
七、调试与优化
启动问题排查：
- 检查启动电阻值和VCC电容容量，验证启动电压阈值。
稳定性优化：
- 通过ERRO引脚补偿网络优化环路稳定性，确保在不同负载条件下的稳定工作。
效率提升：
- 优化MOSFET选型和开关频率，平衡开关损耗和导通损耗。
保护功能验证：
- 测试短路保护、过流保护的响应特性，确保保护机制的可靠性。
热管理验证：
- 在实际工作条件下监测关键元件温度，优化散热设计。
八、EG1163与EG1163S差异
启动电压：
- EG1163要求较高启动电压（15V），适合有辅助电源的应用；
- EG1163S启动电压较低（8.5V），适合直接从输入电源启动的应用。
保护特性：
- EG1163具备完整的打嗝式短路保护
- EG1163S在外部供电时保护特性有所不同。
应用适应性：
- 根据具体应用的电源条件和保护要求选择合适的版本。
九、总结
EG1163(S)通过其高压大电流能力、同步整流架构和完善的保护功能 ，为高压电源应用提供了完整的解决方案。其灵活的频率设置、精确的电流限制和可靠的保护机制 使其在电动交通工具、工业控制 等领域表现出色。合理的外围器件选择、优化的PCB布局和恰当的保护参数设置是充分发挥其性能的关键。
文档出处
本文基于屹晶微电子EG1163(S)芯片数据手册V1.2版本整理编写，结合高压电源设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
