1 概要

使用正点原子的stm32mp157mini进行RPMSG多核通信试验。

硬件：STM32MP157

软件：STM32CubeIDE / STM32CubeMX

远程处理器（Remoteproc）框架负责根据固件资源表中可用的信息激活 Linux 端的进程间通信（IPC），本节我们来分析 Linux 下的 Remoteproc 相关驱动，了解 Remoteproc 是怎样控制远程处理器的。本小节的内容会涉及到分析代码，会比较枯燥乏味，如果只想了解 Remotepro使用方法，可以直接看本章的最后一小节。

本章分为如下几部分(文章末尾会附上链接)：

资源表
存储和系统资源分配
Linux 下 Remoteproc 相关 API
链接脚本
Remoteproc 的使用

2 Linux下Remoteproc相关API

2.8 rproc 设备树节点

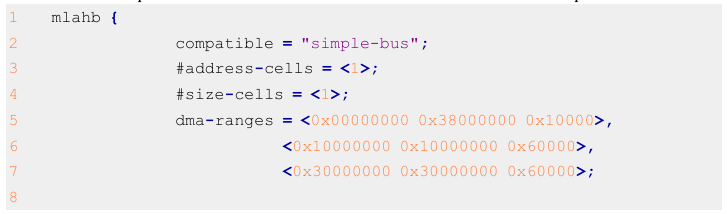

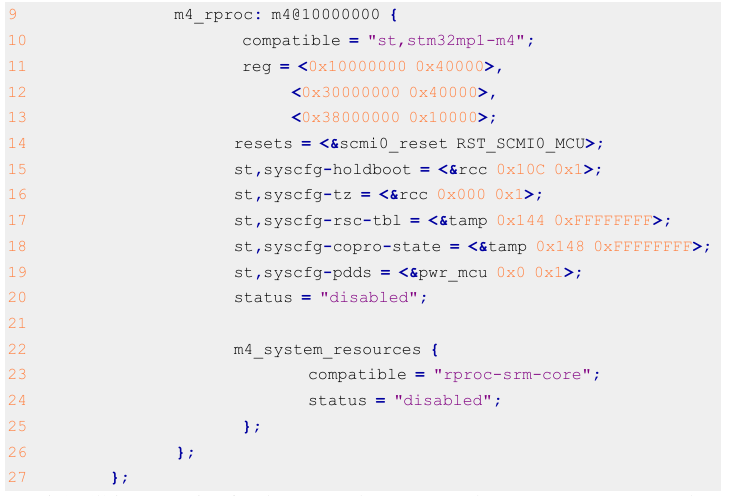

打开stm32mp151.dtsi 设备树文件，找到设备树中和M4相关的Remoteproc配置，如下：

在上面的代码段里，有三个节点：mlahb节点、m4_rproc节点和m4_system_resources节点。m4_rproc节点下就是加载和管理M4固件的配置信息。m4_system_resources节点（也就是M4的资源管理器）下就是M4的资源分配配置信息。第10行，compatible属性值为"st,stm32mp1m4"，在Linux内核源码中搜索此属性值找到对应的驱动文件为drivers/remoteproc/stm32_rproc.c，打开此文件找到如下内容：

c 复制代码

1   static const struct of_device_id stm32_rproc_match[] = {
2           { .compatible = "st,stm32mp1-m4" },
3           {},
4   };
5   MODULE_DEVICE_TABLE(of, stm32_rproc_match);
6   /* 此处省略部分代码 */
7   static SIMPLE_DEV_PM_OPS(stm32_rproc_pm_ops,
8                            stm32_rproc_suspend, stm32_rproc_resume);
9
10  static struct platform_driver stm32_rproc_driver = {
11          .probe = stm32_rproc_probe,
12          .remove = stm32_rproc_remove,
13          .shutdown = stm32_rproc_shutdown,
14          .driver = {
15                  .name = "stm32-rproc",
16                  .pm = &stm32_rproc_pm_ops,
17                  .of_match_table = of_match_ptr(stm32_rproc_match),
18          },
19  };
20  /* 向Linux内核注册stm32_rproc_driver驱动 */
21  module_platform_driver(stm32_rproc_driver);
22  MODULE_DESCRIPTION("STM32 Remote Processor Control Driver");
23  MODULE_AUTHOR("Ludovic Barre <ludovic.barre@st.com>");
24  MODULE_AUTHOR("Fabien Dessenne <fabien.dessenne@st.com>");
25  MODULE_LICENSE("GPL v2");

上面的驱动代码是一个标准的platform驱动，第2行就是设备树下匹配到驱动程序的地方，在stm32_rproc_match中。第15行，成员name属性是stm32-rproc，即定义了驱动的名字是stm32-rproc，它是用于驱动与设备匹配的。

第17行，用于匹配对应的device，即匹配设备树中的节点。第21行module_platform_driver()函数向Linux内核注册stm32_rproc_driver这个platform驱动。当设备和驱动匹配成功以后，stm32_rproc_driver->probe函数（即stm32_rproc_probe()函数）就会被执行。下面，我们直接去

看stm32_rproc_probe()函数做了哪些操作。stm32_rproc_probe()函数在Linux内核源码的drivers/remoteproc/stm32_rproc.c文件下，其函数定义如下所示：

c 复制代码

1   static int stm32_rproc_probe(struct platform_device *pdev)
2   {
3     struct device *dev = &pdev->dev;
4     struct stm32_rproc *ddata;
5     struct device_node *np = dev->of_node;
6     struct rproc *rproc;
7     int ret;
8
9     ret = dma_coerce_mask_and_coherent(dev, DMA_BIT_MASK(32));
10    if (ret)
11            return ret;
12
13    rproc=rproc_alloc(dev,np->name,&st_rproc_ops,NULL,sizeof(*ddata));
14    if (!rproc)
15            return -ENOMEM;
16
17    rproc->has_iommu = false;
18    ddata = rproc->priv;
19    ddata->workqueue = create_workqueue(dev_name(dev));
20    if (!ddata->workqueue) {
21            dev_err(dev, "cannot create workqueue\n");
22            ret = -ENOMEM;
23            goto free_rproc;
24    }
25
26    platform_set_drvdata(pdev, rproc);
27
28    ret = stm32_rproc_parse_dt(pdev);
29    if (ret)
30            goto free_wkq;
31  if (!rproc->early_boot) {
32            ret = stm32_rproc_stop(rproc);
33            if (ret)
34                    goto free_wkq;
35    }
36
37    ret = stm32_rproc_request_mbox(rproc);
38    if (ret)
39            goto free_wkq;
40
41    ret = rproc_add(rproc);
42    if (ret)
43            goto free_mb;
44
45    return 0;
46
47  free_mb:
48    stm32_rproc_free_mbox(rproc);
49  free_wkq:
50    destroy_workqueue(ddata->workqueue);
51  free_rproc:
52    if (device_may_wakeup(dev)) {
53            dev_pm_clear_wake_irq(dev);
54            device_init_wakeup(dev, false);
55    }
56    rproc_free(rproc);
57    return ret;
58  }

第4行，ddata指针是ST官方的私有数据stm32_rproc结构体。

第6行，声明了一个rproc类型的结构体。

第9行，DMA相关配置。

第13行，rproc_alloc函数主要作用是分配一个新的rproc结构体空间，同时st_rproc_ops地址赋值给rproc->ops参数，目的是调用回调函数完成对应的功能（类似XXX_ops的结构体中的成员变量就是一些回调函数），这行的目的就是分配一个新的远程处理器（rproc）结构体，使用此函数创建 rproc 结构体后，应调用 rproc_add() 以完成远程处理器的注册，在后面我们会看到调用此函数。

第18行，保存ST官方的私有数据到rproc结构体里。

第19行，创建工作队列，workqueue的名称是设备的名字，每个workqueue就是一个内核进程，为系统创建一个内核线程。

第28行，调用stm32_rproc_parse_dt()函数来获取设备树中的属性，目的就是完成M4设备的配置。

第31~35 行，如果没有加载固件则调用stm32_rproc_stop 函数，该函数会做一些操作，如请求关闭远程处理器，此时传输阻塞，会打印"warning: remote FW shutdown without ack"，并将远程处理器状态设置为离线状态等。

第37行，stm32_rproc_request_mbox()函数为远程处理器申请邮箱，A7 和 M4 可通过邮箱发布数据。

第41行，rproc_add()函数在前面的介绍中我们已经了解了，就是注册一个远程处理器。

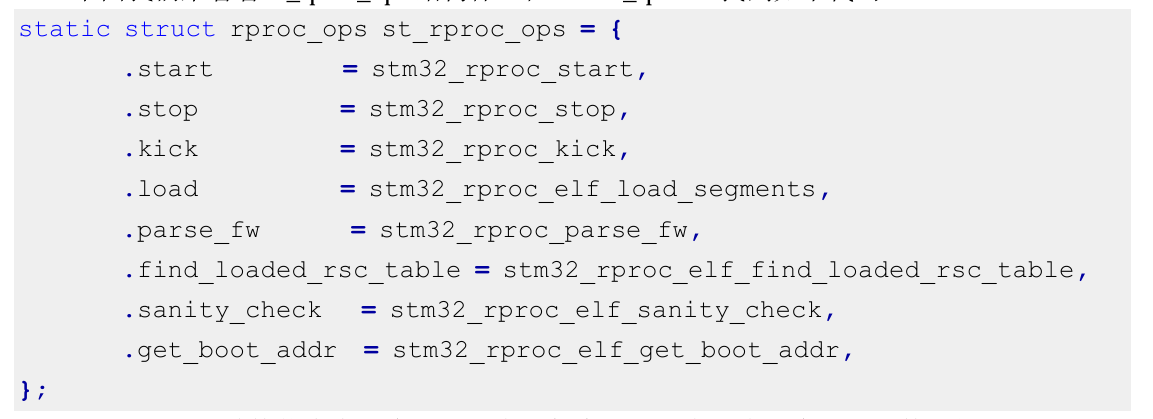

第56行，rproc_free()函数释放由 rproc_alloc ()分配的 rproc 。下面我们来看看st_rproc_ops结构体，在stm32_rproc.c找到如下代码：

st_rproc_ops 结构体中有几个处理程序，每个处理程序对应一个回调函数，如 start 处理程序接受一个 rproc 结构体，然后打开设备电源并启动它。stop处理程序采用 rproc 并关闭远程处理器。kick处理程序接受一个 rproc 和一个放置新消息的虚拟队列的索引，调用此函数时会中断远程处理器并让它知道它有待处理的消息。find_loaded_rsc_table就是查找已经加载的固件资源表，执行的是stm32_rproc_elf_find_loaded_rsc_table()函数。每个 Remoteproc 的实现至少应该提供 start 和 stop 处理程序，关于这些函数我们不必深入分析，只要我们知道这是ST官方实现操作M4相关的接口函数就行了。

3 总结

本章节讲述了Linux下Remoteproc相关API。
