在工业自动化现场，Profibus总线作为主流通信协议之一，却常因传输距离和电磁干扰问题，导致数据采集系统出现"信号黑洞"------关键生产数据丢失、控制指令延迟，甚至整线停机。如何打破这一瓶颈？答案藏在耐达讯自动化Profibus总线光端机的精准部署中。
工业通信的隐形痛点
· 距离魔咒：Profibus-DP标准传输距离仅100米（12Mbps速率下），厂区设备分散时需额外中继
· 干扰危机：变频器、大功率电机产生的电磁噪声，易造成通信误码率激增
· 拓扑僵局：传统电气接口无法构建星型/环型拓扑，制约柔性生产布局

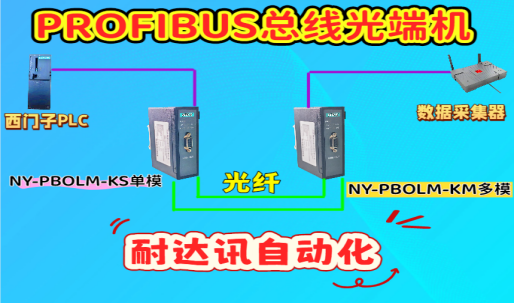

光端机连接方案：主从站接驳法则
核心规则：光端机成对使用，分别连接Profibus主站（PLC/工控机）与从站（远程I/O、变频器、传感器）
· 主站侧连接：
主站RS485接口 → Profibus光端机（A端）→ 光纤链路
需设置终端电阻为ON，波特率与主站编程保持一致（0.1875-12Mbps自适应）
· 从站侧连接：
光纤链路 → Profibus光端机（B端） → 从站设备RS485接口
终端电阻设为OFF，每个光端机最多支持32个从站（需计算总线负载）

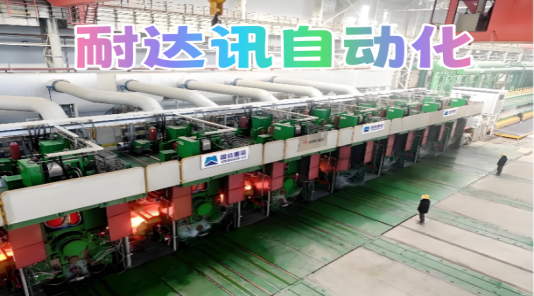

实战案例：钢铁厂轧机数据采集升级
某热轧生产线原有22台变频器作为Profibus从站，最远设备距控制中心380米。原采用铜缆中继方案，每月因通信中断导致3-4次生产停顿。部署光端机后：
-
主站端光端机直接接入S7-400PLC的DP接口
-
沿线设置6对光端机构建混合拓扑
-
传输误码率从10⁻⁷降至10⁻¹²
-
数据采集完整度达99.97%，故障诊断响应速度提升3倍
技术进阶：光端机的隐性价值
· 电气隔离：2500Vrms光隔离强度，彻底切断地环路干扰
· 延时控制：信号转换延时＜2μs，满足实时控制要求
· 冗余架构：支持双光路热备份，切换时间＜10ms
总结：Profibus光端机不仅是物理介质转换器，更是构建高可靠性数据采集网络的核心枢纽。通过精准的主从站接驳策略，既能突破传统传输限制，又为未来设备扩展预留技术窗口。在工业4.0要求数据"应采尽采"的今天，选择合适的光端机解决方案，相当于为整个自动化系统安装了"数据加速器"。
