Qt for HarmonyOS 水平进度条组件开发实战

目录

1. 项目概述
2. 技术栈选择
3. 组件设计
4. 核心功能实现
5. 开发要点与技巧
6. 总结与展望

---

项目概述

项目背景

在HarmonyOS应用开发中，进度条是常见的UI组件，用于展示任务进度、加载状态等信息。本项目基于Qt/QML框架，开发了四种风格的水平进度条组件，包括动画进度条、渐变进度条、呼吸进度条和垂直末端进度条，为HarmonyOS应用提供丰富的进度展示方案。

组件特性

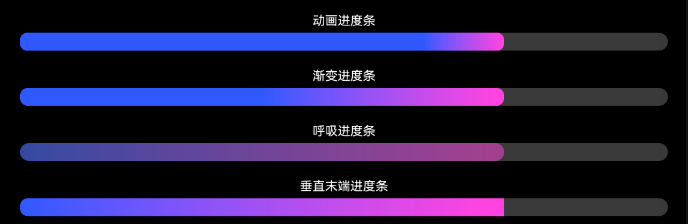

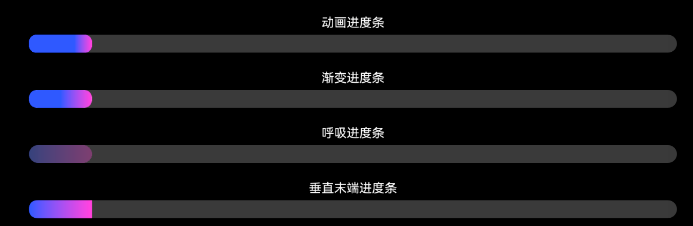

本项目实现了以下四种水平进度条组件：

• ✅ 动画进度条（AnimatedProgressBar）：带有流动动画效果的渐变进度条
• ✅ 渐变进度条（GradientProgressBar）：静态的水平渐变进度条
• ✅ 呼吸进度条（BreathingProgressBar）：带有透明度呼吸动画效果的进度条
• ✅ 垂直末端进度条（VerticalEndProgressBar）：右侧带有圆形末端的特殊进度条

所有组件均支持：

• 自定义进度值（value、minimum、maximum）
• 自定义颜色（起始色、结束色、背景色）
• 圆角设计
• 响应式布局

---

技术栈选择

前端框架：Qt/QML

选择理由：

1. 声明式UI：QML的声明式语法使得UI开发更加直观和高效
2. 性能优势：Qt的渲染引擎基于OpenGL ES，性能优异
3. Canvas绘制：支持自定义2D绘制，实现复杂的渐变和动画效果
4. 动画支持：内置强大的动画系统，支持属性动画和序列动画

核心技术点

• QtQuick 2.15：UI框架
• Canvas API：自定义绘制渐变和圆角
• PropertyAnimation：属性动画
• SequentialAnimation：序列动画

---

组件设计

整体架构

所有进度条组件都遵循统一的设计模式：

Item (root)
├── Rectangle (background) - 背景层
└── Rectangle/Item (progressBar) - 进度层
    └── Canvas/Gradient - 渐变绘制

统一属性接口

所有组件都实现了以下标准属性：

property real value: 0          // 当前值
property real minimum: 0        // 最小值
property real maximum: 100     // 最大值
property real progress: ...     // 计算得出的进度比例（0-1）
property color startColor       // 起始颜色
property color endColor         // 结束颜色
property color backgroundColor  // 背景颜色
property real backgroundOpacity // 背景透明度

---

核心功能实现

1. 动画进度条（AnimatedProgressBar）

功能特点：

• 使用Canvas绘制水平渐变
• 通过animationOffset属性实现流动动画效果
• 渐变颜色停止点随动画偏移动态变化

实现原理：

// 定义动画偏移属性
property real animationOffset: 0

// 序列动画：0 -> 1 -> 0 循环
SequentialAnimation on animationOffset {
    running: true
    loops: Animation.Infinite
    NumberAnimation {
        from: 0
        to: 1
        duration: 2000
        easing.type: Easing.InOutQuad
    }
    NumberAnimation {
        from: 1
        to: 0
        duration: 2000
        easing.type: Easing.InOutQuad
    }
}

// Canvas绘制渐变
Canvas {
    onPaint: {
        var gradient = ctx.createLinearGradient(0, 0, width, 0);
        gradient.addColorStop(0, startColor);
        gradient.addColorStop(animationOffset, startColor);  // 动态停止点
        gradient.addColorStop(1, endColor);
        // ... 绘制圆角矩形
    }
}

关键技术点：

• 使用SequentialAnimation实现往返动画
• animationOffset作为渐变颜色停止点，实现流动效果
• Canvas绘制圆角矩形，使用quadraticCurveTo实现平滑圆角

2. 渐变进度条（GradientProgressBar）

功能特点：

• 静态水平渐变效果
• 使用Canvas绘制，支持精确的颜色控制
• 蓝色占更大比例，粉色在末端

实现原理：

Canvas {
    onPaint: {
        // 创建水平渐变
        var gradient = ctx.createLinearGradient(0, 0, width, 0);
        gradient.addColorStop(0, startColor);      // 0% 位置：蓝色
        gradient.addColorStop(0.5, startColor);    // 50% 位置：仍然是蓝色
        gradient.addColorStop(1, endColor);        // 100% 位置：粉色

        // 绘制圆角矩形
        ctx.beginPath();
        ctx.moveTo(radius, 0);
        ctx.lineTo(width - radius, 0);
        ctx.quadraticCurveTo(width, 0, width, radius);
        // ... 完整的圆角路径
        ctx.closePath();

        ctx.fillStyle = gradient;
        ctx.fill();
    }
}

关键技术点：

• 通过调整addColorStop的位置控制颜色分布
• 使用quadraticCurveTo绘制平滑圆角
• 响应widthChanged和heightChanged信号重绘

3. 呼吸进度条（BreathingProgressBar）

功能特点：

• 透明度呼吸动画效果
• 使用Rectangle的gradient属性实现渐变
• 动画透明度在50-255之间循环变化

实现原理：

// 定义透明度动画属性
property real animationAlpha: 255

// 序列动画：255 -> 50 -> 255 循环
SequentialAnimation on animationAlpha {
    running: true
    loops: Animation.Infinite
    NumberAnimation {
        from: 255
        to: 50
        duration: 1000
        easing.type: Easing.InOutQuad
    }
    NumberAnimation {
        from: 50
        to: 255
        duration: 1000
        easing.type: Easing.InOutQuad
    }
}

Rectangle {
    id: progressBar
    width: parent.width * progress
    opacity: animationAlpha / 255.0  // 应用透明度动画

    gradient: Gradient {
        orientation: Gradient.Horizontal
        GradientStop { position: 0.0; color: startColor }
        GradientStop { position: 1.0; color: endColor }
    }
}

关键技术点：

• 使用SequentialAnimation实现呼吸效果
• 透明度值转换为0-1范围应用到opacity属性
• 使用Gradient类型实现水平渐变

4. 垂直末端进度条（VerticalEndProgressBar）

功能特点：

• 基础部分左侧圆角，右侧直角
• 末端部分完全圆形
• 两部分无缝衔接

实现原理：

// 基础进度条部分（左侧圆角，右侧直角）
Item {
    id: baseProgress
    width: {
        var w = parent.width * progress;
        var r = parent.height / 2;
        // 如果进度超过需要垂直末端的阈值，留出垂直末端的空间
        if (w > parent.width - r * 2) {
            return Math.max(0, parent.width - r * 2);
        }
        return w;
    }

    Canvas {
        onPaint: {
            // 绘制：左侧圆角，右侧直角
            ctx.beginPath();
            ctx.moveTo(radius, 0);
            ctx.lineTo(width, 0);  // 顶部右侧直角
            ctx.lineTo(width, height);
            ctx.lineTo(radius, height);
            ctx.quadraticCurveTo(0, height, 0, height - radius);
            ctx.lineTo(0, radius);
            ctx.quadraticCurveTo(0, 0, radius, 0);
            ctx.closePath();
            // ... 填充渐变
        }
    }
}

// 垂直末端部分（有圆角）
Rectangle {
    id: verticalEnd
    anchors.left: baseProgress.right
    width: {
        var w = parent.width * progress;
        var r = parent.height / 2;
        var baseWidth = baseProgress.width;

        // 计算垂直末端的宽度：总进度宽度 - 基础部分宽度
        var endWidth = w - baseWidth;
        endWidth = Math.min(endWidth, r * 2);
        endWidth = Math.min(endWidth, parent.width - baseWidth);
        return Math.max(0, endWidth);
    }
    radius: height / 2  // 完全圆形
}

关键技术点：

• 使用两个组件分别绘制基础部分和末端部分
• 基础部分使用Canvas绘制左侧圆角、右侧直角的路径
• 末端部分使用Rectangle的radius属性实现圆形
• 宽度计算确保两部分无缝衔接，总宽度不超过父容器

---

开发要点与技巧

1. 进度值计算

所有组件都使用统一的进度计算方式：

property real progress: Math.max(0, Math.min(1, (value - minimum) / (maximum - minimum)))

这确保了进度值始终在0-1范围内，避免越界问题。

2. Canvas绘制圆角

使用quadraticCurveTo绘制平滑圆角：

ctx.beginPath();
ctx.moveTo(radius, 0);
ctx.lineTo(width - radius, 0);
ctx.quadraticCurveTo(width, 0, width, radius);  // 右上角
ctx.lineTo(width, height - radius);
ctx.quadraticCurveTo(width, height, width - radius, height);  // 右下角
ctx.lineTo(radius, height);
ctx.quadraticCurveTo(0, height, 0, height - radius);  // 左下角
ctx.lineTo(0, radius);
ctx.quadraticCurveTo(0, 0, radius, 0);  // 左上角
ctx.closePath();

3. 动画性能优化

• 使用Easing.InOutQuad实现平滑的缓动效果
• 动画属性绑定到Canvas的绘制，避免不必要的重绘
• 使用clip: true限制绘制区域，提升性能

4. 响应式设计

所有组件都响应尺寸变化：

onWidthChanged: requestPaint();
onHeightChanged: requestPaint();

确保在布局变化时正确重绘。

5. 颜色渐变控制

水平渐变：

var gradient = ctx.createLinearGradient(0, 0, width, 0);
gradient.addColorStop(0.0, startColor);
gradient.addColorStop(1.0, endColor);

使用Gradient类型：

gradient: Gradient {
    orientation: Gradient.Horizontal
    GradientStop { position: 0.0; color: startColor }
    GradientStop { position: 1.0; color: endColor }
}

---

使用示例

基本使用

import QtQuick 2.15

Column {
    spacing: 20

    // 动画进度条
    AnimatedProgressBar {
        width: 300
        height: 40
        value: 75
        startColor: "#2B4AFF"
        endColor: "#FF42D5"
    }

    // 渐变进度条
    GradientProgressBar {
        width: 300
        height: 40
        value: 50
    }

    // 呼吸进度条
    BreathingProgressBar {
        width: 300
        height: 40
        value: 80
    }

    // 垂直末端进度条
    VerticalEndProgressBar {
        width: 300
        height: 40
        value: 97
    }
}

动态更新进度

Item {
    property real progressValue: 0

    Timer {
        interval: 100
        running: true
        repeat: true
        onTriggered: {
            progressValue += 1
            if (progressValue > 100) progressValue = 0
        }
    }

    AnimatedProgressBar {
        width: 300
        height: 40
        value: progressValue
    }
}

---

总结与展望

技术总结

本项目成功实现了四种风格的水平进度条组件，展示了Qt/QML在HarmonyOS平台上的强大能力：

1. Canvas绘制：实现了复杂的渐变和圆角效果
2. 动画系统：利用属性动画实现流畅的视觉效果
3. 组件化设计：统一的接口设计，便于复用和扩展
4. 性能优化：合理的重绘机制，保证流畅运行

扩展方向

1. 垂直进度条：可以基于现有组件扩展垂直方向的进度条
2. 更多动画效果：可以添加更多动画类型，如弹性动画、脉冲动画等
3. 主题支持：可以添加主题系统，支持暗色/亮色主题切换
4. 自定义形状：可以支持更多自定义形状，如波浪形、阶梯形等

最佳实践

1. 统一接口：所有组件使用统一的属性接口，便于维护
2. 性能考虑：合理使用Canvas和Rectangle，避免过度绘制
3. 响应式设计：确保组件在不同尺寸下都能正确显示
4. 代码复用：提取公共逻辑，减少代码重复

---

相关资源

• 项目地址：https://gitcode.com/szkygc/HarmonyOs_PC-PGC/tree/main/progress
• Qt官方文档：https://doc.qt.io/qt-5/qtquick-index.html
• QML Canvas文档：https://doc.qt.io/qt-5/qml-qtquick-canvas.html
