普中51单片机学习笔记-ULN2003芯片驱动步进电机

ULN2003芯片简介

• C51单片机的I/O口：输出能力很弱。每个引脚最大只能输出几个毫安的电流（通常 sink current 在10-20mA左右），电压是5V。

• 许多外部设备：如继电器、小型直流电机、步进电机、电磁阀等，需要的工作电流远大于几十毫安，工作电压也可能是12V甚至24V。

结论：单片机是"大脑"，但它"手无缚鸡之力"，无法直接驱动这些"重体力"设备。ULN2003就是连接在"大脑"和"设备"之间的"肌肉"或"开关"，专门负责大电流、高电压的切换。

ULN2003芯片内部结构和工作原理

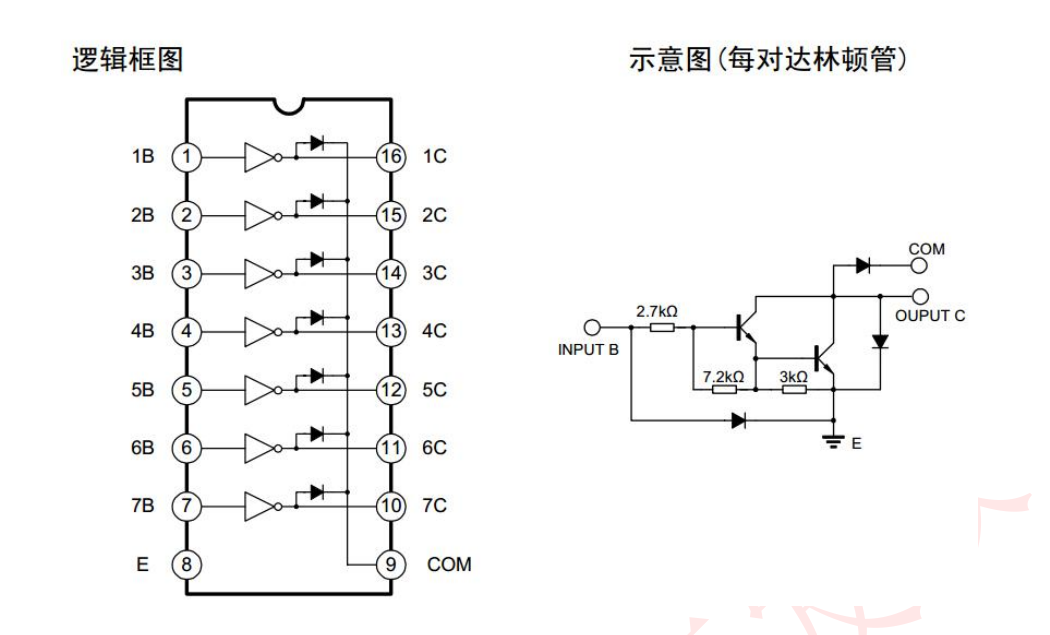

ULN2003内部是7个达林顿晶体管阵列。你可以把它想象成7个用三极管构成的、能力超强的电子开关。

• **输入（1B - 7B）：**对应单片机的I/O口（如P1.0, P1.1...）。ULN2003是电流吸收型驱动，意思是当单片机I/O口输出高电平（5V） 时，这个开关会"闭合"；输出低电平（0V） 时，开关"断开"。

• **输出（1C - 7C）：**连接你要驱动的设备（如继电器线圈的一端）。设备的另一端接所需的外接电源（如12V）。

• **COM引脚：**这是一个非常关键的引脚。它内部连接了每个输出口的续流二极管。

当驱动感性负载（如继电器、电机）时，在断电瞬间会产生一个很高的反向电动势（可以理解为反向高压），这个高压会损坏ULN2003和电路中的其他元件。COM引脚接至外接电源的正极（如12V），这些二极管就为反向电动势提供了泄放回路，从而保护芯片。如果驱动的是灯、LED等阻性负载，COM引脚可以悬空，但为了安全，习惯上都会接上电源。

步进电机静态参数

• **相数：**产生不同对极 N、S 磁场的激磁线圈对数，也可以理解为步进电机中线圈的组数，其中两相步进电机步距角为 1.8°，三相的步进电机步角为1.5°，相数越多的步进电机，其步距角就越小。
• **拍数：**完成一个磁场周期性变化所需脉冲数或导电状态用 n 表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即 A-AB-B-BC-C-CD-D-DA-A。
• **步距角：**一个脉冲信号所对应的电机转动的角度，可以简单理解为一个脉冲信号驱动的角度，电机上都有写，一般 42 步进电机的步距角为 1.8°。
• **定位转矩：**电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）。 静转矩：电机在额定静态电压作用下，电机不作旋转运动时，电机转轴的锁定力矩。此力矩是衡量电机体积的标准，与驱动电压及驱动电源等无关。

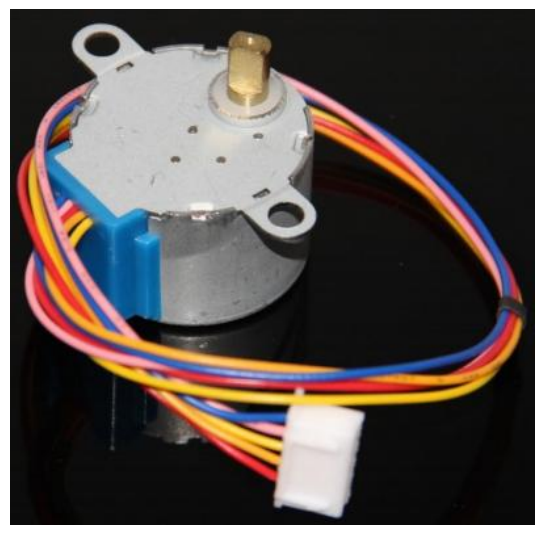

28BYJ-48步进电机简介

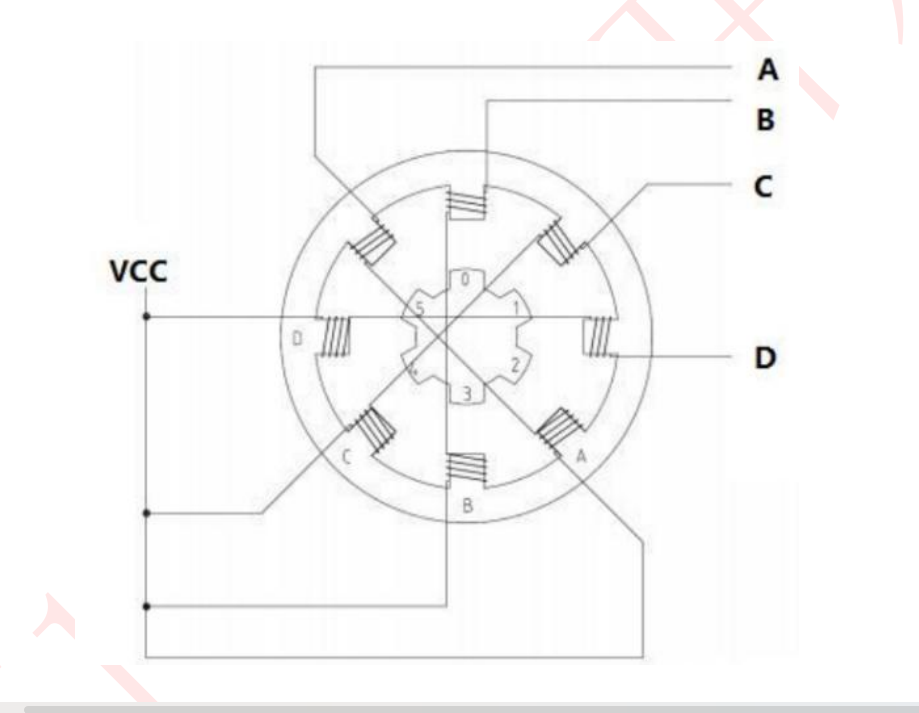

28BYJ48 步进电机自带减速器，为四相无线步进电机，直径为 28mm。

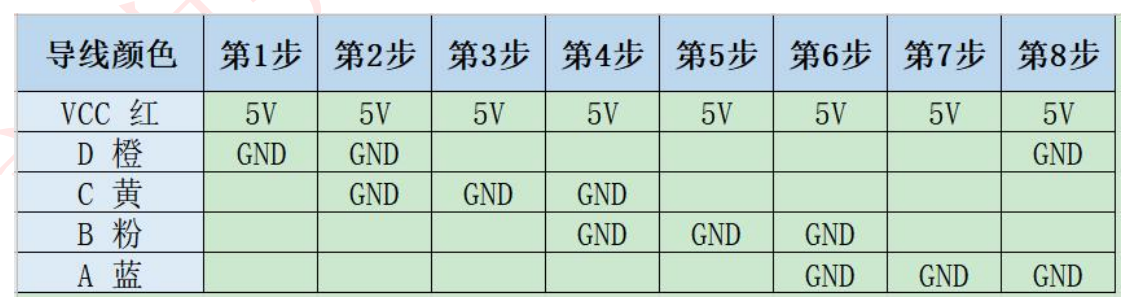

28BYJ-48步进电机旋转驱动方式如下表：

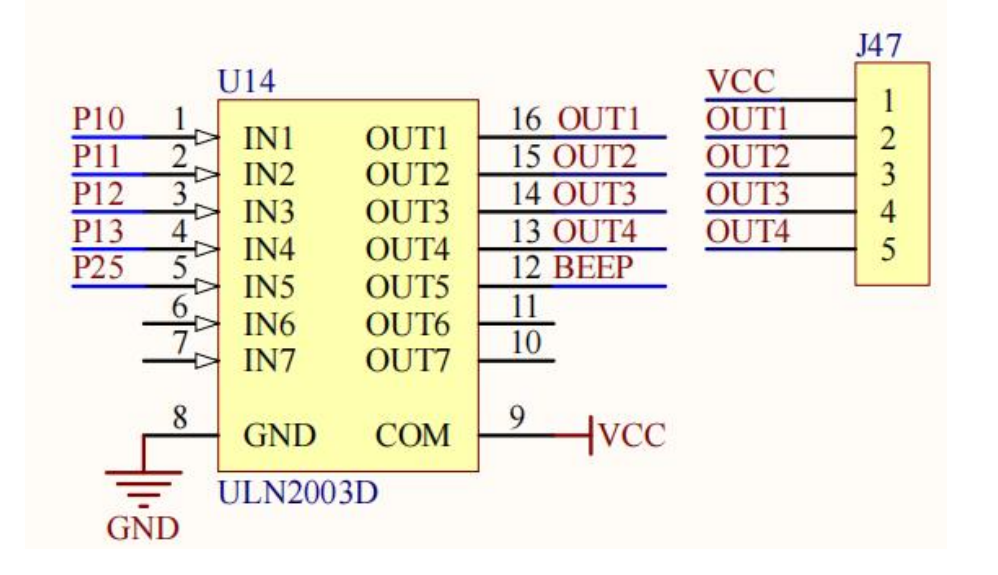

硬件电路

示例代码

/**************************************************************************************
实验名称：步进电机实验
接线说明：
实验现象：下载程序后，当按下 KEY1 键可调节电机旋转方向；当按下 KEY2 键，电机加速；当按下 KEY3 键，电机减速
注意事项：将步进电机红色线对接到"步进电机模块"输出端子 J47 的 5V 上，其它相序依次接入。
***************************************************************************************/

#include "reg52.h"

typedef unsigned int u16; //对系统默认数据类型进行重定义
typedef unsigned char u8;

//定义 ULN2003 控制步进电机管脚
sbit IN1_A=P1^0;
sbit IN2_B=P1^1;
sbit IN3_C=P1^2;
sbit IN4_D=P1^3;

//定义独立按键控制脚
sbit KEY1=P3^1;
sbit KEY2=P3^0;
sbit KEY3=P3^2;
sbit KEY4=P3^3;

//使用宏定义独立按键按下的键值
#define KEY1_PRESS 1
#define KEY2_PRESS 2
#define KEY3_PRESS 3
#define KEY4_PRESS 4
#define KEY_UNPRESS 0

// 定义步进电机速度，值越小，速度越快
// 最小不能小于 1
#define STEPMOTOR_MAXSPEED 1
#define STEPMOTOR_MINSPEED 5

/*******************************************************************************
* 函 数 名 : delay_10us
* 函数功能 : 延时函数，ten_us=1 时，大约延时 10us
* 输 入 : ten_us
* 输 出 : 无
*******************************************************************************/
void delay_10us(u16 ten_us)
{
	while(ten_us--);
}

/*******************************************************************************
* 函 数 名 : delay_ms
* 函数功能 : ms 延时函数，ms=1 时，大约延时 1ms
* 输 入 : ten_us
* 输 出 : 无
*******************************************************************************/
void delay_ms(u16 ms)
{
	u16 i,j;
	for(i=ms;i>0;i--)
		for(j=110;j>0;j--);
}

/*******************************************************************************
* 函 数 名 : step_motor_28BYJ48_send_pulse
* 函数功能 : 输出一个数据给 ULN2003 从而实现向步进电机发送一个脉冲
* 输 入 :
  step：指定步进序号，可选值 0~7
  dir：方向选择,1：顺时针,0：逆时针
* 输 出 : 无
*******************************************************************************/
void step_motor_28BYJ48_send_pulse(u8 step,u8 dir)
{
	u8 temp=step;
	if(dir==0) //如果为逆时针旋转
	temp=7-step;//调换节拍信号
	switch(temp)//8 个节拍控制：A->AB->B->BC->C->CD->D->DA
	{
		case 0: IN1_A=1;IN2_B=0;IN3_C=0;IN4_D=0;break;
		case 1: IN1_A=1;IN2_B=1;IN3_C=0;IN4_D=0;break;
		case 2: IN1_A=0;IN2_B=1;IN3_C=0;IN4_D=0;break;
		case 3: IN1_A=0;IN2_B=1;IN3_C=1;IN4_D=0;break;
		case 4: IN1_A=0;IN2_B=0;IN3_C=1;IN4_D=0;break;
		case 5: IN1_A=0;IN2_B=0;IN3_C=1;IN4_D=1;break;
		case 6: IN1_A=0;IN2_B=0;IN3_C=0;IN4_D=1;break;
		case 7: IN1_A=1;IN2_B=0;IN3_C=0;IN4_D=1;break;
	}
}

/*******************************************************************************
* 函 数 名 : key_scan
* 函数功能 : 检测独立按键是否按下，按下则返回对应键值
* 输 入 :
mode=0：单次扫描按键
mode=1：连续扫描按键
* 输 出 :
KEY1_PRESS：K1 按下
KEY2_PRESS：K2 按下
KEY3_PRESS：K3 按下
KEY4_PRESS：K4 按下
KEY_UNPRESS：未有按键按下
*******************************************************************************/
u8 key_scan(u8 mode)
{
	static u8 key=1;
	if(mode)key=1;//连续扫描按键
	if(key==1&&(KEY1==0||KEY2==0||KEY3==0||KEY4==0))//任意按键按下
	{
		delay_10us(1000);//消抖
		key=0;
		if(KEY1==0)
		return KEY1_PRESS;
		else if(KEY2==0)
		return KEY2_PRESS;
		else if(KEY3==0)
		return KEY3_PRESS;
		else if(KEY4==0)
		return KEY4_PRESS;
	}
	else if(KEY1==1&&KEY2==1&&KEY3==1&&KEY4==1) //无按键按下
	{
		key=1;
	}
	return KEY_UNPRESS;
}

/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{
	u8 key=0;
	u8 dir=0;//默认逆时针方向
	u8 speed=STEPMOTOR_MAXSPEED;//默认最大速度旋转
	u8 step=0;
	while(1)
	{
		key=key_scan(0);
		if(key==KEY1_PRESS)//换向
		{
			dir=!dir;
		}
		else if(key==KEY2_PRESS)//加速
		{
			if(speed>STEPMOTOR_MAXSPEED)
			speed-=1;
		}
		else if(key==KEY3_PRESS)//减速
		{
			if(speed<STEPMOTOR_MINSPEED)
			speed+=1;
		}
		step_motor_28BYJ48_send_pulse(step++,dir);
		if(step==8)step=0;
		delay_ms(speed);
	}
}

完结，撒花~~~
