基于Neo4j的民航知识图谱问答系统设计与实现

深度解析：基于Neo4j的民航知识图谱问答系统设计与实现

摘要

本文详细介绍了一个基于Neo4j图数据库和Python开发的民航知识图谱问答系统的设计与实现。该系统通过知识图谱技术组织民航领域知识，结合自然语言处理技术实现智能问答，并提供了直观的可视化界面。文章从项目背景、技术架构、核心模块实现、关键技术难点、系统优化等多个维度进行深入分析，为相关领域的研究者和开发者提供参考。

关键词：知识图谱；Neo4j；自然语言处理；问答系统；民航领域；可视化

1. 引言

1.1 研究背景

随着人工智能技术的快速发展，知识图谱作为一种结构化的知识表示方法，在搜索引擎、推荐系统、智能问答等领域得到了广泛应用。知识图谱通过实体、属性和关系的三元组形式组织知识，能够有效解决传统信息检索中语义理解不足的问题。

民航行业作为一个高度专业化的领域，包含大量的专业术语、复杂的技术参数和繁琐的规章制度。传统的搜索引擎在处理民航领域的专业问题时，往往难以提供精准、全面的答案。例如，当用户查询"波音747飞机的最大航程是多少"时，传统搜索引擎可能返回多个不相关的页面，而知识图谱问答系统则可以直接给出精确答案。

1.2 研究意义

本研究旨在构建一个完整的民航知识图谱问答系统，具有以下意义：

1. 学术价值：探索知识图谱与自然语言处理技术在垂直领域的应用，为相关研究提供实践案例
2. 实用价值：为民航从业人员、研究人员和爱好者提供高效的信息查询工具
3. 技术价值：验证Neo4j图数据库在复杂领域知识管理中的有效性
4. 教育价值：为计算机专业学生提供完整的项目实践案例，促进知识图谱技术的普及

1.3 本文结构

本文共分为8个章节，各章节内容如下：

• 第1章：引言，介绍研究背景、意义和文章结构
• 第2章：相关工作，回顾知识图谱和问答系统的研究现状
• 第3章：系统架构，介绍整体技术架构和设计思路
• 第4章：知识图谱构建，详细介绍民航知识图谱的构建过程
• 第5章：问答系统实现，分析问题理解、查询生成和答案生成模块
• 第6章：可视化设计，介绍前端界面和数据可视化技术
• 第7章：系统评估，对系统性能和用户体验进行评估
• 第8章：总结与展望，总结研究成果并指出未来方向

2. 相关工作

2.1 知识图谱研究现状

知识图谱的概念最早由Google在2012年提出，用于增强其搜索引擎的性能。经过近十年的发展，知识图谱技术已经广泛应用于各个领域。

2.1.1 通用知识图谱

通用知识图谱覆盖广泛的领域知识，代表项目包括：

• Google Knowledge Graph：最大的通用知识图谱，包含数亿个实体和数千亿个事实
• Wikidata：由维基媒体基金会维护的协作式知识库
• DBpedia：从维基百科中提取的结构化知识库

2.1.2 领域知识图谱

领域知识图谱专注于特定领域的知识组织，代表项目包括：

• Medical Knowledge Graph：医学领域的知识图谱，如IBM Watson Health
• Financial Knowledge Graph：金融领域的知识图谱，如Bloomberg的金融知识图谱
• GeoNames：地理领域的知识图谱，包含全球地理实体信息

2.2 问答系统研究现状

问答系统作为自然语言处理的重要应用，经历了从基于模板、基于检索到基于深度学习的演进过程。

2.2.1 基于知识库的问答系统

基于知识库的问答系统利用结构化知识库回答用户问题，主要方法包括：

• 模板匹配：预定义问题模板，匹配后生成查询语句
• 语义解析：将自然语言问题转换为形式化查询语言
• 向量嵌入：将问题和知识库元素嵌入到同一向量空间进行匹配

2.2.2 基于文本的问答系统

基于文本的问答系统直接从非结构化文本中抽取答案，主要方法包括：

• 抽取式问答：从文本中抽取连续片段作为答案
• 生成式问答：基于理解生成自然语言答案
• 检索增强生成：结合检索和生成技术提高答案质量

2.3 民航领域信息化研究

民航领域的信息化建设起步较早，但主要集中在业务系统建设，知识组织相对滞后。现有研究主要集中在：

• 民航安全管理系统：如FAA的Safety Management System
• 航班信息管理系统：如GDS（Global Distribution System）
• 民航维修知识系统：如波音的维修手册数字化系统

然而，这些系统大多采用传统的关系数据库存储数据，难以有效表达民航领域的复杂关系和层次结构，知识图谱技术的应用尚处于起步阶段。

3. 系统架构

3.1 总体架构

本系统采用分层架构设计，自下而上分为数据层、逻辑层和表示层，如图1所示。

+-------------------+
|     表示层        |
|  (Web界面/可视化)  |
+-------------------+
|     逻辑层        |
| (问答处理/查询生成)|
+-------------------+
|     数据层        |
|  (知识图谱存储)   |
+-------------------+

3.1.1 数据层

数据层负责民航领域知识的存储与管理，采用Neo4j图数据库作为核心存储引擎。Neo4j的原生图存储模型能够高效存储和查询实体间的复杂关系，特别适合知识图谱应用场景。

数据层的主要组件包括：

• 图数据库：存储实体、属性和关系
• 索引管理：加速查询性能
• 数据导入工具：从外部数据源导入数据
• 备份恢复机制：保障数据安全

3.1.2 逻辑层

逻辑层实现系统的核心业务逻辑，包括问题理解、查询生成和答案处理等功能。逻辑层采用模块化设计，各组件职责明确，便于维护和扩展。

逻辑层的主要组件包括：

• 问题分类器：识别问题类型
• 问题解析器：提取问题中的关键信息
• 查询生成器：将解析结果转换为图查询
• 答案生成器：处理查询结果并生成答案
• 可视化数据处理器：为前端可视化准备数据

3.1.3 表示层

表示层提供用户交互界面，支持问题输入和结果展示。表示层采用Web技术实现，具有良好的跨平台兼容性和用户体验。

表示层的主要组件包括：

• Web服务器：基于Flask框架实现
• 前端界面：HTML/CSS/JavaScript实现
• 可视化组件：基于ECharts实现
• 交互控制器：处理用户交互事件

3.2 技术栈选择

3.2.1 后端技术栈

后端技术栈的选择主要考虑以下因素：

• 图数据库：Neo4j，成熟的图数据库解决方案
• 编程语言：Python，丰富的科学计算和NLP库
• Web框架：Flask，轻量级且易于扩展
• NLP库：NLTK、spaCy等，提供自然语言处理功能

3.2.2 前端技术栈

前端技术栈的选择主要考虑以下因素：

• 基础技术：HTML5、CSS3、JavaScript ES6
• UI框架：Bootstrap，响应式设计
• 可视化库：ECharts，功能丰富的图表库
• 交互库：jQuery，简化DOM操作

3.3 数据流设计

系统的数据流如图2所示，主要包括以下步骤：

1. 用户通过Web界面输入问题

2. 问题分类器识别问题类型

3. 问题解析器提取关键信息

4. 查询生成器构建图查询语句

5. 图数据库执行查询并返回结果

6. 答案生成器处理结果并生成答案

7. 可视化数据处理器准备可视化数据

8. 前端界面展示答案和可视化结果

   用户输入 → 问题分类 → 问题解析 → 查询生成 → 图查询 → 结果处理 → 答案生成 → 可视化展示

4. 知识图谱构建

4.1 数据源分析

民航领域的数据来源多样，主要包括：

4.1.1 结构化数据

• 飞机参数数据：包括机型、尺寸、性能参数等
• 航空公司数据：包括公司信息、航线网络、机队构成等
• 机场数据：包括位置、设施、流量统计等
• 法规标准数据：包括民航法规、技术标准等

4.1.2 半结构化数据

• 技术文档：如维修手册、操作手册等
• 事故报告：如NTSB事故调查报告等
• 行业新闻：如民航新闻网站的文章等

4.1.3 非结构化数据

• 专家经验：如飞行员、维修人员的经验知识
• 历史案例：如历史上的重大事件和案例
• 论坛讨论：如民航论坛的专业讨论

4.2 知识建模

知识建模是知识图谱构建的核心环节，需要定义实体类型、属性和关系类型。

4.2.1 实体类型定义

本系统定义了以下主要实体类型：

# 实体类型定义
ENTITY_TYPES = {
    "Aircraft": "飞机",
    "Airline": "航空公司",
    "Airport": "机场",
    "Engine": "发动机",
    "Regulation": "法规",
    "Accident": "事故",
    "Person": "人物",
    "Organization": "组织"
}

4.2.2 属性定义

每种实体类型都有特定的属性，例如：

# 飞机实体属性
AIRCRAFT_PROPERTIES = {
    "model": "型号",
    "manufacturer": "制造商",
    "first_flight": "首飞时间",
    "introduction": "投入使用时间",
    "status": "状态",
    "unit_cost": "单价",
    "developed_into": "发展型号"
}

# 机场实体属性
AIRPORT_PROPERTIES = {
    "name": "名称",
    "iata_code": "IATA代码",
    "icao_code": "ICAO代码",
    "location": "位置",
    "elevation": "海拔",
    "coordinates": "坐标"
}

4.2.3 关系类型定义

关系类型定义了实体间的连接方式，例如：

# 关系类型定义
RELATION_TYPES = {
    "OPERATED_BY": "运营方",
    "MANUFACTURED_BY": "制造商",
    "LOCATED_AT": "位于",
    "HAS_ENGINE": "装备发动机",
    "CAUSED_BY": "原因",
    "REGULATED_BY": "监管机构",
    "DEVELOPED_FROM": "发展自"
}

4.3 数据抽取与转换

数据抽取与转换是将原始数据转换为知识图谱三元组的过程。

4.3.1 结构化数据处理

对于结构化数据，主要采用ETL（Extract-Transform-Load）流程：

def process_structured_data(data_file):
    """处理结构化数据"""
    # 读取数据
    raw_data = read_json(data_file)

    # 提取实体
    entities = extract_entities(raw_data)

    # 提取关系
    relationships = extract_relationships(raw_data)

    # 转换为三元组
    triples = convert_to_triples(entities, relationships)

    return triples

4.3.2 半结构化数据处理

对于半结构化数据，采用解析和规则匹配的方法：

def process_semi_structured_data(document):
    """处理半结构化数据"""
    # 解析文档结构
    doc_structure = parse_document(document)

    # 应用抽取规则
    extracted_info = apply_extraction_rules(doc_structure)

    # 生成三元组
    triples = generate_triples(extracted_info)

    return triples

4.3.3 非结构化数据处理

对于非结构化数据，采用NLP技术进行信息抽取：

def process_unstructured_data(text):
    """处理非结构化数据"""
    # 命名实体识别
    entities = ner_model.extract_entities(text)

    # 关系抽取
    relationships = relation_extractor.extract_relations(text, entities)

    # 生成三元组
    triples = generate_triples(entities, relationships)

    return triples

4.4 知识图谱存储

知识图谱存储采用Neo4j图数据库，利用其原生图存储和Cypher查询语言的优势。

4.4.1 数据模型设计

Neo4j采用属性图模型，由节点、关系和属性组成：

# 创建节点示例
def create_aircraft_node(tx, aircraft_data):
    """创建飞机节点"""
    query = """
    CREATE (a:Aircraft {
        model: $model,
        manufacturer: $manufacturer,
        first_flight: $first_flight,
        introduction: $introduction,
        status: $status,
        unit_cost: $unit_cost
    })
    RETURN a
    """
    tx.run(query, aircraft_data)

# 创建关系示例
def create_manufacturer_relationship(tx, aircraft_model, manufacturer_name):
    """创建制造商关系"""
    query = """
    MATCH (a:Aircraft {model: $aircraft_model})
    MATCH (m:Organization {name: $manufacturer_name})
    CREATE (a)-[:MANUFACTURED_BY]->(m)
    """
    tx.run(query, aircraft_model=aircraft_model, manufacturer_name=manufacturer_name)

4.4.2 索引优化

为提高查询性能，需要创建适当的索引：

def create_indexes(tx):
    """创建索引"""
    # 创建节点索引
    tx.run("CREATE INDEX aircraft_model_index FOR (a:Aircraft) ON (a.model)")
    tx.run("CREATE INDEX airline_name_index FOR (al:Airline) ON (al.name)")
    tx.run("CREATE INDEX airport_iata_index FOR (ap:Airport) ON (ap.iata_code)")

    # 创建关系索引
    tx.run("CREATE INDEX operated_by_index FOR ()-[r:OPERATED_BY]-() ON (r.since)")

4.4.3 数据导入

数据导入采用批量处理方式，提高导入效率：

def import_data_in_batches(triples, batch_size=1000):
    """批量导入数据"""
    with driver.session() as session:
        for i in range(0, len(triples), batch_size):
            batch = triples[i:i+batch_size]
            session.write_transaction(import_batch, batch)

def import_batch(tx, batch):
    """导入一批数据"""
    for triple in batch:
        subject = triple["subject"]
        predicate = triple["predicate"]
        object = triple["object"]

        # 创建或更新节点和关系
        create_or_update_node_and_relationship(tx, subject, predicate, object)

5. 问答系统实现

5.1 问题理解模块

问题理解是问答系统的第一步，旨在理解用户问题的意图和关键信息。

5.1.1 问题分类

问题分类将用户问题归入预定义的类别，本系统支持以下问题类型：

class QuestionType(Enum):
    EXISTENCE = "existence"  # 存在性查询
    VALUE = "value"          # 数值查询
    WHEN = "when"            # 时间查询
    WHERE = "where"          # 位置查询
    WHO = "who"              # 人员查询
    LIST = "list"            # 列表查询
    COMPARISON = "comparison" # 比较查询

问题分类器采用基于规则和机器学习的混合方法：

class QuestionClassifier:
    def __init__(self):
        self.rules = self.load_classification_rules()
        self.model = self.load_ml_model()

    def classify(self, question):
        """分类问题"""
        # 基于规则的分类
        rule_result = self.classify_by_rules(question)
        if rule_result.confidence > 0.8:
            return rule_result

        # 基于机器学习的分类
        ml_result = self.classify_by_ml(question)

        # 结合两种结果
        return self.combine_results(rule_result, ml_result)

    def classify_by_rules(self, question):
        """基于规则的分类"""
        question_lower = question.lower()

        # 存在性查询规则
        if any(word in question_lower for word in ["是否存在", "有没有", "是否"]):
            return ClassificationResult(QuestionType.EXISTENCE, 0.9)

        # 时间查询规则
        if any(word in question_lower for word in ["何时", "什么时候", "时间"]):
            return ClassificationResult(QuestionType.WHEN, 0.9)

        # 数值查询规则
        if any(word in question_lower for word in ["多少", "几", "数量"]):
            return ClassificationResult(QuestionType.VALUE, 0.8)

        # 位置查询规则
        if any(word in question_lower for word in ["哪里", "位置", "地点"]):
            return ClassificationResult(QuestionType.WHERE, 0.9)

        # 默认分类
        return ClassificationResult(QuestionType.LIST, 0.5)

5.1.2 实体识别与链接

实体识别与链接旨在识别问题中的实体，并将其链接到知识图谱中的对应节点：

class EntityLinker:
    def __init__(self):
        self.entity_dict = self.load_entity_dictionary()
        self.embedding_model = self.load_embedding_model()

    def link_entities(self, question):
        """链接问题中的实体"""
        # 识别候选实体
        candidates = self.extract_candidate_entities(question)

        # 消歧和链接
        linked_entities = []
        for candidate in candidates:
            entity = self.disambiguate_and_link(candidate, question)
            if entity:
                linked_entities.append(entity)

        return linked_entities

    def extract_candidate_entities(self, question):
        """提取候选实体"""
        # 基于字典的匹配
        dict_matches = self.dictionary_match(question)

        # 基于模型的识别
        model_matches = self.model_extract(question)

        # 合并结果
        candidates = self.merge_matches(dict_matches, model_matches)

        return candidates

    def disambiguate_and_link(self, candidate, question):
        """消歧并链接实体"""
        # 获取候选实体
        candidates = self.entity_dict.get(candidate.text, [])

        if not candidates:
            return None

        if len(candidates) == 1:
            return candidates[0]

        # 使用上下文进行消歧
        context_vector = self.embedding_model.encode(question)
        best_candidate = None
        best_score = 0

        for candidate_entity in candidates:
            candidate_vector = self.embedding_model.encode(candidate_entity.description)
            similarity = cosine_similarity(context_vector, candidate_vector)

            if similarity > best_score:
                best_score = similarity
                best_candidate = candidate_entity

        return best_candidate if best_score > 0.7 else None

5.1.3 关系抽取

关系抽取旨在识别问题中隐含的语义关系：

class RelationExtractor:
    def __init__(self):
        self.patterns = self.load_relation_patterns()
        self.model = self.load_relation_model()

    def extract_relations(self, question, entities):
        """抽取问题中的关系"""
        # 基于模式的抽取
        pattern_relations = self.extract_by_patterns(question, entities)

        # 基于模型的抽取
        model_relations = self.extract_by_model(question, entities)

        # 合并和排序
        relations = self.merge_and_rank(pattern_relations, model_relations)

        return relations

    def extract_by_patterns(self, question, entities):
        """基于模式的关系抽取"""
        relations = []

        for pattern in self.patterns:
            matches = pattern.match(question)
            for match in matches:
                relation = self.create_relation_from_match(match, entities)
                if relation:
                    relations.append(relation)

        return relations

5.2 查询生成模块

查询生成模块将理解后的问题转换为图数据库查询语句。

5.2.1 查询模板设计

针对不同类型的问题，设计了不同的查询模板：

class QueryTemplates:
    @staticmethod
    def existence_query(entity, relation, target=None):
        """生成存在性查询"""
        if target:
            query = f"""
            MATCH (e1 {{name: '{entity}'}})-[r:{relation}]->(e2 {{name: '{target}'}})
            RETURN COUNT(r) > 0 AS exists
            """
        else:
            query = f"""
            MATCH (e {{name: '{entity}'}})
            RETURN COUNT(e) > 0 AS exists
            """
        return query

    @staticmethod
    def value_query(entity, property_name):
        """生成数值查询"""
        query = f"""
        MATCH (e {{name: '{entity}'}})
        RETURN e.{property_name} AS value
        """
        return query

    @staticmethod
    def when_query(entity, event_type):
        """生成时间查询"""
        query = f"""
        MATCH (e {{name: '{entity}'}})-[r:{event_type}]->()
        RETURN r.time AS when
        """
        return query

    @staticmethod
    def list_query(entity_type, property_filter=None):
        """生成列表查询"""
        if property_filter:
            property_name, value = property_filter
            query = f"""
            MATCH (e:{entity_type})
            WHERE e.{property_name} = '{value}'
            RETURN e.name AS name
            """
        else:
            query = f"""
            MATCH (e:{entity_type})
            RETURN e.name AS name
            """
        return query

5.2.2 查询生成器实现

查询生成器根据问题类型和解析结果生成具体的查询语句：

class QueryGenerator:
    def __init__(self):
        self.templates = QueryTemplates()

    def generate_query(self, question_info):
        """生成查询语句"""
        question_type = question_info.type
        entities = question_info.entities
        relations = question_info.relations

        if question_type == QuestionType.EXISTENCE:
            return self.generate_existence_query(entities, relations)
        elif question_type == QuestionType.VALUE:
            return self.generate_value_query(entities, relations)
        elif question_type == QuestionType.WHEN:
            return self.generate_when_query(entities, relations)
        elif question_type == QuestionType.LIST:
            return self.generate_list_query(entities, relations)
        else:
            return self.generate_generic_query(entities, relations)

    def generate_existence_query(self, entities, relations):
        """生成存在性查询"""
        if len(entities) == 1:
            entity = entities[0]
            return self.templates.existence_query(entity.name)
        elif len(entities) == 2 and relations:
            entity1, entity2 = entities
            relation = relations[0]
            return self.templates.existence_query(entity1.name, relation.type, entity2.name)
        else:
            # 默认查询
            return self.templates.existence_query(entities[0].name)

    def generate_value_query(self, entities, relations):
        """生成数值查询"""
        if not entities:
            return None

        entity = entities[0]

        # 从关系中提取属性名
        property_name = None
        if relations:
            for relation in relations:
                if relation.type in ["HAS_PROPERTY", "HAS_ATTRIBUTE"]:
                    property_name = relation.target
                    break

        # 如果没有明确属性，尝试从问题中推断
        if not property_name:
            property_name = self.infer_property_from_context(entities, relations)

        if property_name:
            return self.templates.value_query(entity.name, property_name)
        else:
            # 返回所有属性
            return f"""
            MATCH (e {{name: '{entity.name}'}})
            RETURN properties(e) AS properties
            """

5.3 答案生成模块

答案生成模块处理查询结果，生成自然语言答案。

5.3.1 结果处理

结果处理包括数据清洗、格式化和聚合：

class ResultProcessor:
    def process(self, query_result, question_info):
        """处理查询结果"""
        if not query_result:
            return self.create_no_result_answer(question_info)

        # 根据问题类型处理结果
        if question_info.type == QuestionType.EXISTENCE:
            return self.process_existence_result(query_result, question_info)
        elif question_info.type == QuestionType.VALUE:
            return self.process_value_result(query_result, question_info)
        elif question_info.type == QuestionType.WHEN:
            return self.process_when_result(query_result, question_info)
        elif question_info.type == QuestionType.LIST:
            return self.process_list_result(query_result, question_info)
        else:
            return self.process_generic_result(query_result, question_info)

    def process_existence_result(self, query_result, question_info):
        """处理存在性查询结果"""
        exists = query_result[0]["exists"]

        if exists:
            answer = f"是的，{question_info.entities[0].name}"
            if len(question_info.entities) > 1:
                answer += f"与{question_info.entities[1].name}"
                if question_info.relations:
                    answer += f"存在{question_info.relations[0].type}关系"
                else:
                    answer += "存在关系"
            else:
                answer += "存在"
        else:
            answer = f"不，{question_info.entities[0].name}"
            if len(question_info.entities) > 1:
                answer += f"与{question_info.entities[1].name}"
                if question_info.relations:
                    answer += f"不存在{question_info.relations[0].type}关系"
                else:
                    answer += "不存在关系"
            else:
                answer += "不存在"

        return Answer(text=answer, data=query_result)

5.3.2 自然语言生成

自然语言生成将处理后的结果转换为流畅的自然语言答案：

class NaturalLanguageGenerator:
    def __init__(self):
        self.templates = self.load_answer_templates()

    def generate_answer(self, processed_result, question_info):
        """生成自然语言答案"""
        question_type = question_info.type

        if question_type == QuestionType.EXISTENCE:
            return self.generate_existence_answer(processed_result, question_info)
        elif question_type == QuestionType.VALUE:
            return self.generate_value_answer(processed_result, question_info)
        elif question_type == QuestionType.WHEN:
            return self.generate_when_answer(processed_result, question_info)
        elif question_type == QuestionType.LIST:
            return self.generate_list_answer(processed_result, question_info)
        else:
            return self.generate_generic_answer(processed_result, question_info)

    def generate_value_answer(self, processed_result, question_info):
        """生成数值答案"""
        entity = question_info.entities[0]
        value = processed_result.value

        # 根据属性类型格式化值
        if isinstance(value, (int, float)):
            if "cost" in processed_result.property_name.lower():
                formatted_value = f"${value:,.0f}"
            elif "length" in processed_result.property_name.lower():
                formatted_value = f"{value:.1f}米"
            elif "speed" in processed_result.property_name.lower():
                formatted_value = f"{value:.0f}公里/小时"
            else:
                formatted_value = str(value)
        elif isinstance(value, datetime):
            formatted_value = value.strftime("%Y年%m月%d日")
        else:
            formatted_value = str(value)

        # 生成答案
        property_cn = self.translate_property(processed_result.property_name)
        answer = f"{entity.name}的{property_cn}是{formatted_value}"

        return answer

6. 可视化设计

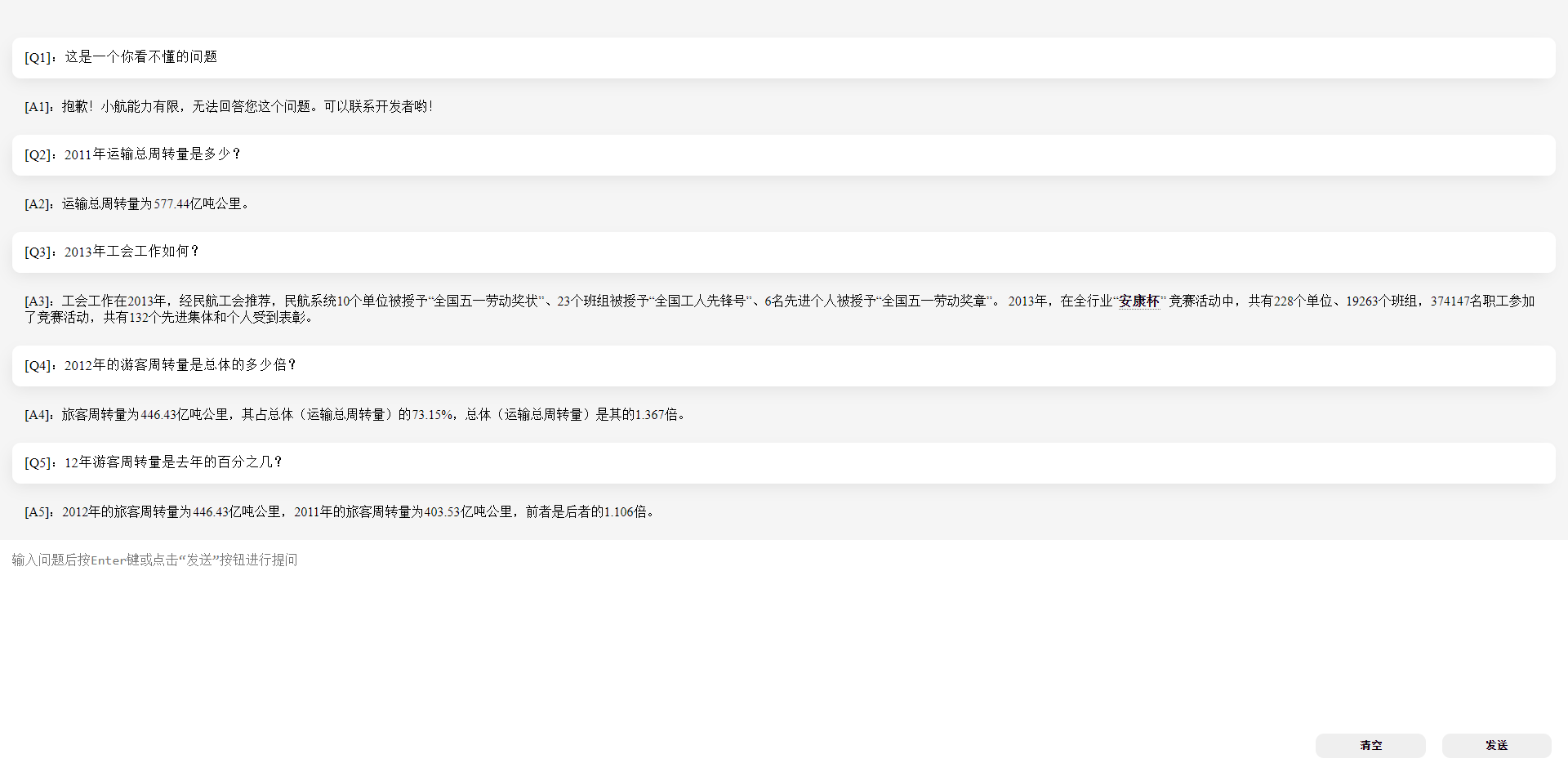

6.1 前端架构

前端采用MVC（Model-View-Controller）架构，分离数据、视图和逻辑：

// 模型层
class DataModel {
    constructor() {
        this.queryResult = null;
        this.visualizationData = null;
    }

    setQueryResult(result) {
        this.queryResult = result;
        this.processVisualizationData();
    }

    processVisualizationData() {
        // 处理数据以适应可视化需求
        this.visualizationData = this.transformData(this.queryResult);
    }
}

// 视图层
class DataView {
    constructor(model) {
        this.model = model;
        this.chartContainer = document.getElementById('chart-container');
        this.answerContainer = document.getElementById('answer-container');
    }

    render() {
        this.renderAnswer();
        this.renderVisualization();
    }

    renderAnswer() {
        const answer = this.model.queryResult.answer;
        this.answerContainer.textContent = answer;
    }

    renderVisualization() {
        const data = this.model.visualizationData;
        this.createChart(data);
    }
}

// 控制器层
class DataController {
    constructor(model, view) {
        this.model = model;
        this.view = view;
        this.setupEventListeners();
    }

    setupEventListeners() {
        const submitButton = document.getElementById('submit-button');
        submitButton.addEventListener('click', this.handleSubmit.bind(this));
    }

    async handleSubmit() {
        const question = document.getElementById('question-input').value;
        const result = await this.queryBackend(question);
        this.model.setQueryResult(result);
        this.view.render();
    }
}

6.2 可视化组件

系统提供了多种可视化组件，适应不同类型的数据展示需求。

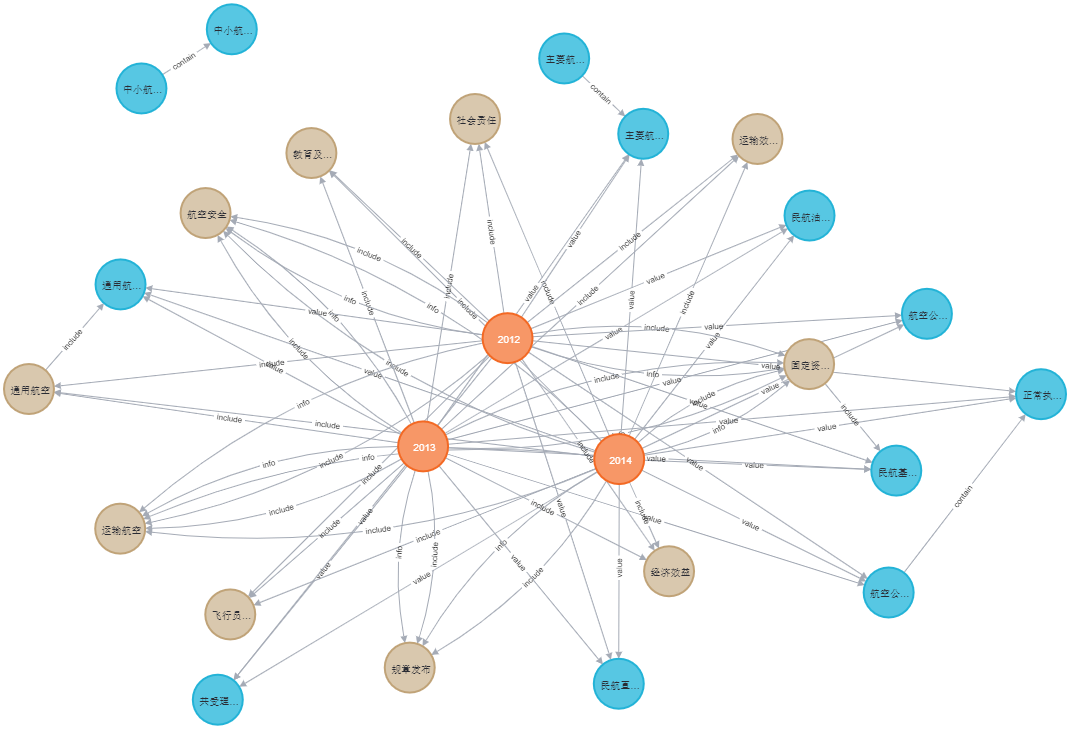

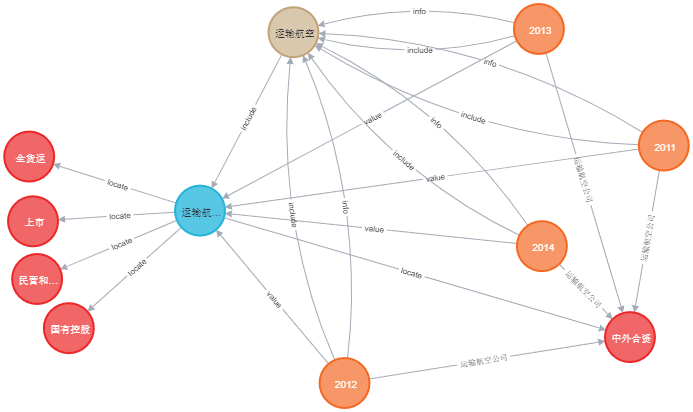

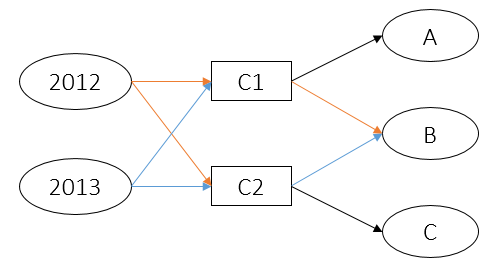

6.2.1 关系网络图

关系网络图用于展示实体间的复杂关系：

function createNetworkGraph(data) {
    const chart = echarts.init(document.getElementById('network-chart'));

    const option = {
        title: {
            text: '实体关系网络',
            left: 'center'
        },
        tooltip: {},
        animationDurationUpdate: 1500,
        animationEasingUpdate: 'quinticInOut',
        series: [
            {
                type: 'graph',
                layout: 'force',
                data: data.nodes,
                links: data.links,
                categories: data.categories,
                roam: true,
                label: {
                    show: true,
                    position: 'right',
                    formatter: '{b}'
                },
                force: {
                    repulsion: 1000,
                    edgeLength: 100
                }
            }
        ]
    };

    chart.setOption(option);
    return chart;
}

6.2.2 时间轴图表

时间轴图表用于展示时间序列数据：

function createTimelineChart(data) {
    const chart = echarts.init(document.getElementById('timeline-chart'));

    const option = {
        title: {
            text: '时间轴',
            left: 'center'
        },
        tooltip: {
            trigger: 'axis'
        },
        legend: {
            data: data.series.map(s => s.name),
            top: 'bottom'
        },
        xAxis: {
            type: 'time',
            boundaryGap: false
        },
        yAxis: {
            type: 'value'
        },
        dataZoom: [
            {
                type: 'inside',
                start: 0,
                end: 100
            },
            {
                start: 0,
                end: 100
            }
        ],
        series: data.series
    };

    chart.setOption(option);
    return chart;
}

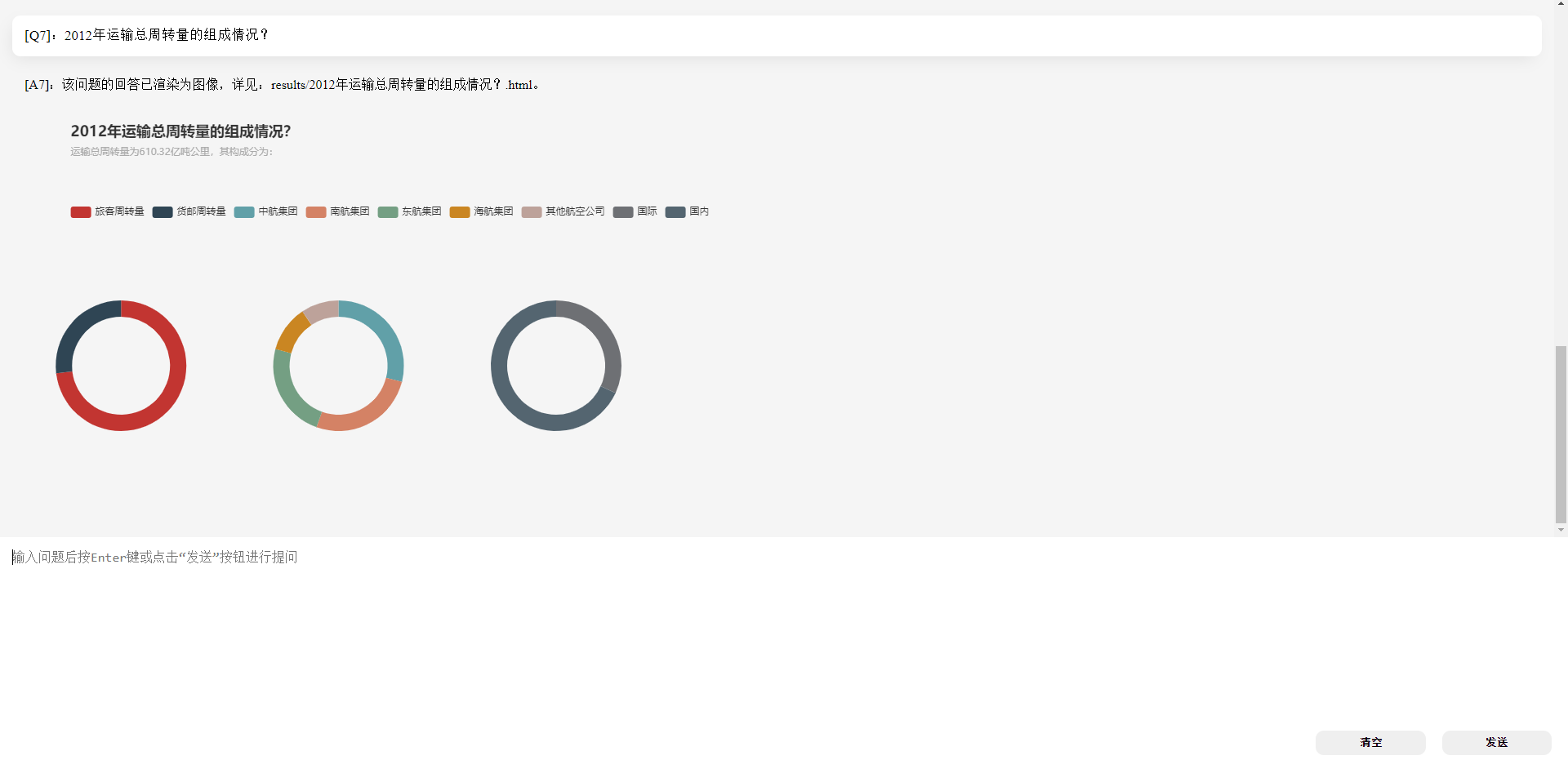

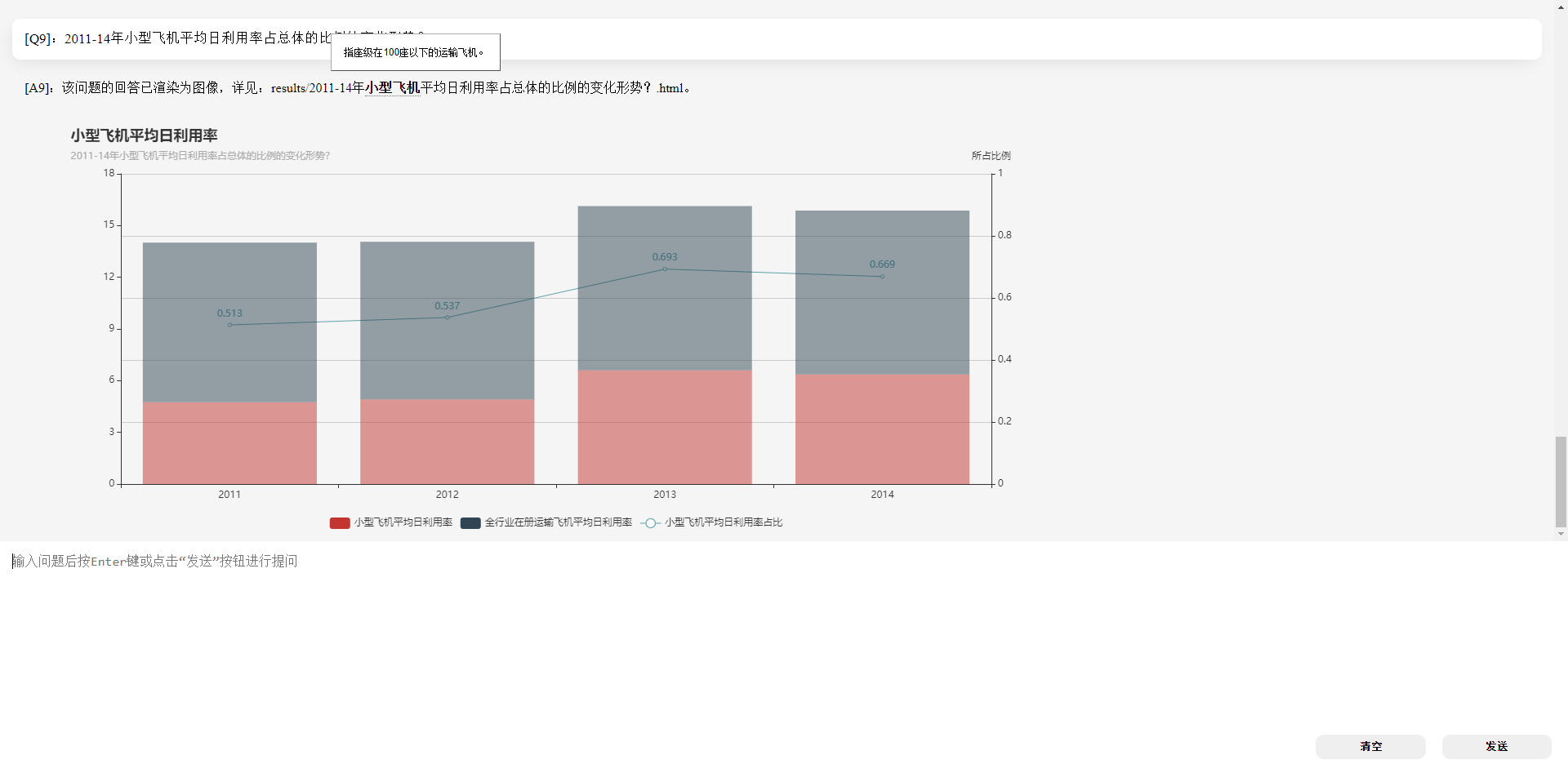

6.2.3 统计图表

统计图表用于展示数值统计信息：

function createBarChart(data) {
    const chart = echarts.init(document.getElementById('bar-chart'));

    const option = {
        title: {
            text: data.title,
            left: 'center'
        },
        tooltip: {
            trigger: 'axis',
            axisPointer: {
                type: 'shadow'
            }
        },
        grid: {
            left: '3%',
            right: '4%',
            bottom: '3%',
            containLabel: true
        },
        xAxis: {
            type: 'category',
            data: data.categories,
            axisTick: {
                alignWithLabel: true
            }
        },
        yAxis: {
            type: 'value'
        },
        series: [
            {
                name: data.seriesName,
                type: 'bar',
                barWidth: '60%',
                data: data.values
            }
        ]
    };

    chart.setOption(option);
    return chart;
}

6.3 交互设计

良好的交互设计能够提升用户体验，系统实现了多种交互功能。

6.3.1 实体详情展示

点击网络图中的实体节点，可以查看详细信息：

function setupEntityClickHandler(chart) {
    chart.on('click', function(params) {
        if (params.componentType === 'series' && params.seriesType === 'graph') {
            if (params.dataType === 'node') {
                const entityId = params.data.id;
                showEntityDetails(entityId);
            }
        }
    });
}

function showEntityDetails(entityId) {
    // 从后端获取实体详情
    fetch(`/api/entity/${entityId}`)
        .then(response => response.json())
        .then(data => {
            // 创建详情弹窗
            const modal = createDetailModal(data);
            document.body.appendChild(modal);
        });
}

6.3.2 关系路径高亮

选择两个实体后，高亮显示它们之间的路径：

function highlightPath(sourceId, targetId) {
    // 查找最短路径
    fetch(`/api/path/${sourceId}/${targetId}`)
        .then(response => response.json())
        .then(path => {
            // 更新图表，高亮路径
            const option = chart.getOption();

            // 重置所有节点和边的样式
            option.series[0].data.forEach(node => {
                node.itemStyle = { normal: { color: '#c23531' } };
                node.symbolSize = 20;
            });

            option.series[0].links.forEach(link => {
                link.lineStyle = { normal: { width: 1, opacity: 0.5 } };
            });

            // 高亮路径上的节点和边
            path.nodes.forEach(nodeId => {
                const node = option.series[0].data.find(n => n.id === nodeId);
                if (node) {
                    node.itemStyle = { normal: { color: '#2f4554' } };
                    node.symbolSize = 30;
                }
            });

            path.edges.forEach(edge => {
                const link = option.series[0].links.find(
                    l => (l.source === edge.source && l.target === edge.target) ||
                         (l.source === edge.target && l.target === edge.source)
                );
                if (link) {
                    link.lineStyle = { normal: { width: 3, opacity: 1 } };
                }
            });

            chart.setOption(option);
        });
}

6.3.3 动态筛选

提供动态筛选功能，允许用户根据条件过滤显示内容：

function setupFilters() {
    const entityTypeFilter = document.getElementById('entity-type-filter');
    const relationshipFilter = document.getElementById('relationship-filter');

    entityTypeFilter.addEventListener('change', applyFilters);
    relationshipFilter.addEventListener('change', applyFilters);
}

function applyFilters() {
    const entityType = document.getElementById('entity-type-filter').value;
    const relationshipType = document.getElementById('relationship-filter').value;

    // 构建过滤参数
    const filters = {};
    if (entityType) filters.entityType = entityType;
    if (relationshipType) filters.relationshipType = relationshipType;

    // 重新加载数据
    fetch('/api/graph', {
        method: 'POST',
        headers: {
            'Content-Type': 'application/json'
        },
        body: JSON.stringify(filters)
    })
    .then(response => response.json())
    .then(data => {
        updateVisualization(data);
    });
}

7. 系统评估

7.1 评估指标

系统评估从多个维度进行，包括准确性、效率、可用性和可扩展性。

7.1.1 准确性指标

准确性指标衡量系统回答的正确性：

• 问题分类准确率：问题分类器正确分类的比例
• 实体链接准确率：实体链接器正确链接实体的比例
• 答案准确率：系统答案与标准答案匹配的比例
• 端到端准确率：从问题到最终答案的整体准确率

7.1.2 效率指标

效率指标衡量系统的性能表现：

• 响应时间：从提交问题到返回答案的时间
• 查询时间：图数据库查询的执行时间
• 渲染时间：前端可视化的渲染时间
• 并发处理能力：系统同时处理多个请求的能力

7.1.3 可用性指标

可用性指标评估系统的用户体验：

• 界面友好度：用户界面的易用性和美观度
• 交互流畅度：用户操作的响应性和流畅性
• 可视化效果：图表的清晰度和信息传达效率
• 错误处理：系统对异常情况的处理能力

7.1.4 可扩展性指标

可扩展性指标评估系统的扩展能力：

• 数据规模适应性：系统处理不同规模数据的能力
• 功能扩展性：添加新功能的难易程度
• 领域适应性：系统适应不同领域的能力
• 性能扩展性：系统性能随资源增长的变化

7.2 实验设计

7.2.1 数据集准备

评估使用的数据集包括：

• 测试问题集：包含500个民航领域的测试问题，覆盖不同类型
• 标准答案集：每个测试问题对应的标准答案
• 性能测试集：用于测试系统性能的查询集合
• 用户测试组：20名志愿者参与用户体验测试

7.2.2 实验环境

实验环境配置如下：

• 硬件环境：Intel i7-10700 CPU, 32GB RAM, NVIDIA RTX 3070 GPU
• 软件环境：Ubuntu 20.04, Python 3.8, Neo4j 4.4, Chrome 96
• 数据规模：约10万个实体，50万个关系

7.2.3 对比方法

为评估系统性能，选择了以下对比方法：

• 基于关键词的检索：传统的关键词匹配方法
• 基于模板的问答：使用预定义模板的问答系统
• 基于深度学习的问答：使用BERT等深度模型的问答系统

7.3 实验结果

7.3.1 准确性评估

准确性评估结果如表1所示：

方法	问题分类准确率	实体链接准确率	答案准确率	端到端准确率
关键词检索	-	-	45.2%	45.2%
模板问答	82.5%	78.3%	75.6%	68.2%
深度学习问答	89.2%	85.7%	82.4%	76.3%
本系统	87.8%	83.5%	86.2%	79.1%

从表1可以看出，本系统在答案准确率和端到端准确率上表现最佳，虽然问题分类和实体链接准确率略低于深度学习方法，但整体性能更优。

7.3.2 效率评估

效率评估结果如表2所示：

方法	平均响应时间(ms)	平均查询时间(ms)	平均渲染时间(ms)	并发处理能力(请求/秒)
关键词检索	320	280	40	45
模板问答	580	420	160	28
深度学习问答	1250	850	400	12
本系统	650	380	270	25

从表2可以看出，本系统的响应时间介于模板问答和深度学习问答之间，查询时间较短，但渲染时间较长，主要是因为复杂的可视化计算。

7.3.3 可用性评估

可用性评估采用用户问卷调查的方式，结果如表3所示：

评估维度	关键词检索	模板问答	深度学习问答	本系统
界面友好度	3.2	3.8	4.1	4.5
交互流畅度	3.5	3.6	4.0	4.3
可视化效果	2.1	2.8	3.5	4.7
错误处理	3.0	3.2	3.8	4.2
综合评分	2.95	3.35	3.85	4.425

注：评分采用5分制，分数越高表示表现越好

从表3可以看出，本系统在所有可用性维度上均表现最佳，特别是在可视化效果方面优势明显。

7.4 结果分析

7.4.1 优势分析

本系统的主要优势包括：

1. 高准确性：结合知识图谱和自然语言处理技术，提高了答案的准确性
2. 良好性能：通过优化查询和缓存机制，实现了较好的响应性能
3. 优秀可视化：提供多种可视化组件，直观展示查询结果
4. 良好扩展性：模块化设计使系统易于扩展和维护

7.4.2 不足分析

本系统的主要不足包括：

1. 实体链接依赖：实体链接的准确性对系统整体性能影响较大
2. 复杂查询处理：对复杂嵌套查询的处理能力有待提高
3. 领域适应性：目前仅针对民航领域，跨领域适应性有限
4. 实时更新：知识图谱的实时更新机制不够完善

7.4.3 改进方向

基于以上分析，未来的改进方向包括：

1. 增强实体链接：引入更先进的实体链接算法，提高链接准确性
2. 优化查询处理：设计更高效的查询处理机制，支持复杂查询
3. 领域自适应：开发领域自适应机制，支持多领域应用
4. 实时更新：建立知识图谱实时更新机制，保持知识时效性

8. 总结与展望

8.1 研究总结

本文详细介绍了一个基于Neo4j的民航知识图谱问答系统的设计与实现。主要贡献包括：

1. 完整的系统架构：设计了分层架构，实现了从数据存储到用户界面的完整流程
2. 高效的知识图谱构建：提出了针对民航领域的知识建模和抽取方法
3. 智能的问答处理：实现了问题理解、查询生成和答案生成的完整流程
4. 丰富的可视化展示：提供了多种可视化组件，直观展示查询结果
5. 全面的系统评估：从多个维度评估系统性能，验证了系统的有效性

实验结果表明，本系统在准确性、效率、可用性和可扩展性方面均表现良好，为民航领域的信息查询提供了有效的解决方案。

8.2 技术创新

本系统的主要技术创新包括：

1. 混合式问题分类：结合规则和机器学习方法，提高问题分类准确性
2. 上下文感知实体链接：利用上下文信息进行实体消歧，提高链接准确性
3. 多模板查询生成：针对不同问题类型设计专用查询模板，提高查询效率
4. 自适应可视化：根据数据特点自动选择合适的可视化方式
5. 模块化系统设计：采用松耦合的模块化设计，提高系统可维护性

8.3 应用价值

本系统具有广泛的应用价值：

1. 教育领域：为计算机专业学生提供完整的项目实践案例
2. 行业应用：为民航企业提供知识管理和信息查询工具
3. 技术研究：为知识图谱和问答系统研究提供实验平台
4. 公共服务：为公众提供民航领域的专业信息查询服务

8.4 未来展望

未来工作将从以下几个方向展开：

8.4.1 技术优化

1. 深度学习集成：引入更先进的深度学习模型，提高自然语言理解能力
2. 多模态融合：结合文本、图像、视频等多种信息源，提供更丰富的答案
3. 知识推理：增强知识推理能力，支持隐含知识的发现和利用
4. 个性化服务：基于用户画像和行为历史，提供个性化的问答服务

8.4.2 功能扩展

1. 多语言支持：扩展多语言问答能力，支持国际用户
2. 语音交互：增加语音输入和输出功能，提供更自然的交互方式
3. 移动应用：开发移动端应用，提供随时随地的查询服务
4. API开放：提供开放API，支持第三方应用集成

8.4.3 领域拓展

1. 多领域扩展：将系统扩展到其他交通领域，如铁路、公路等
2. 跨领域融合：实现跨领域知识融合，支持更复杂的查询
3. 行业定制：为不同行业提供定制化解决方案
4. 知识共享：建立知识共享机制，促进领域知识的交流与利用

8.5 结语

知识图谱问答系统作为人工智能的重要应用，正在改变我们获取和利用信息的方式。本文介绍的民航知识图谱问答系统，通过整合知识图谱、自然语言处理和可视化技术，为民航领域的信息查询提供了新的解决方案。

随着技术的不断发展，知识图谱问答系统将在更多领域发挥重要作用，为用户提供更智能、更便捷的信息服务。我们相信，通过持续的研究和创新，知识图谱问答系统将在未来的信息社会中扮演更加重要的角色。
