Linux 数据链路层

网络转发，本质是子网和子网之间进行转发。在学习IP之后，我们具体了解了报文从B到C为什么要先到路由器D的问题。

现在的问题是：同一个子网 中，一个主机如何把数据交给另一台主机------也就是局域网通信的问题，这就是数据链路层解决的问题。

一.认识以太网

1.什么是以太网

• "以太⽹" 不是⼀种具体的⽹络, ⽽是⼀种技术标准; 既包含了数据链路层的内容, 也包含了⼀些物理层的内容. 例如: 规定了⽹络拓扑结构, 访问控制⽅式, 传输速率等;

• 例如以太⽹中的⽹线必须使⽤双绞线; 传输速率有10M, 100M, 1000M等;

• 以太⽹是当前应⽤最⼴泛的局域⽹技术; 和以太⽹并列的还有令牌环⽹, ⽆线LAN等;

2.以太网帧和重要字段

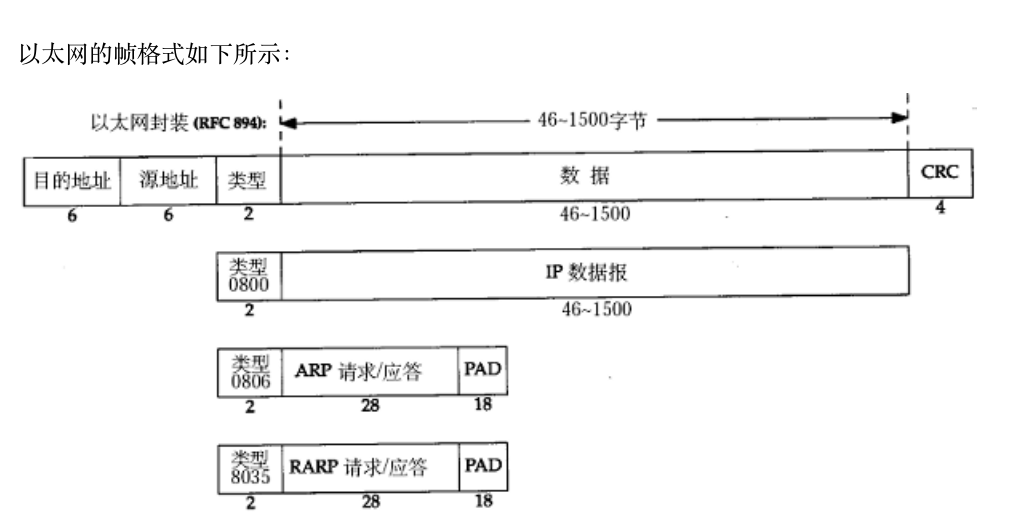

以太网帧

无论是什么协议，我们都需要讨论两方面问题：

1.如何分离报头和有效载荷？

固定长度的协议，可以直接分离。

2.如何分用？

以太网帧中的类型会标识不同的以太网帧。

其中有效载荷部分大部分情况是IP数据报。

重要字段：

源地址，目的地址：通信双方的源MAC和目的MAC。MAC地址内置在硬件网卡中，6字节48比特位。在云服务器中我们也可以查看网络接口的MAC地址：

ifconfig

可以看到我自己的服务器以太网如下

 ether 52:54:00:8e:58:76  txqueuelen 1000  (Ethernet)

帧协议字段有三种值，对应IP，ARP和RARP，帧末尾为CRC循环校验码。

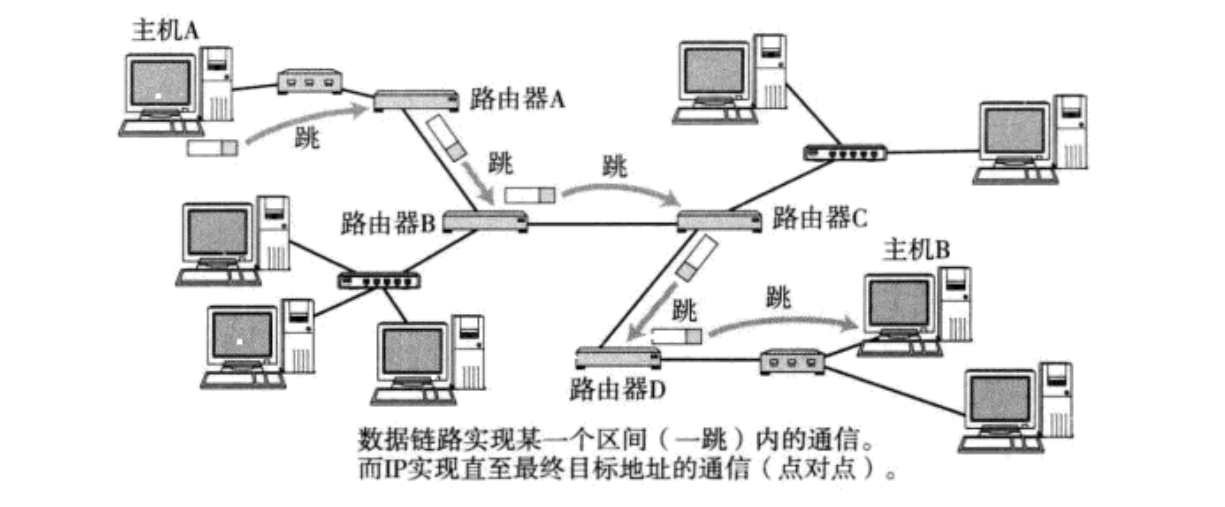

对比理解MAC地址和IP地址：

1.IP地址描述的是路途总体的起点和终点

2.MAC地址描述的是路途上的每一个区间的起点和重点

MTU：

MTU相当于发快递时对包裹尺⼨的限制. 这个限制是不同的数据链路对应的物理层, 产⽣的限制.
• 以太⽹帧中的数据⻓度规定最⼩46字节,最⼤1500字节,ARP数据包的⻓度不够46字节,要在后⾯补填充位;
• 最⼤值1500称为以太⽹的最⼤传输单元(MTU),不同的⽹络类型有不同的MTU;
• 如果⼀个数据包从以太⽹路由到拨号链路上,数据包⻓度⼤于拨号链路的MTU了,则需要对数据包进⾏分⽚(fragmentation);

• 不同的数据链路层标准的MTU是不同的;

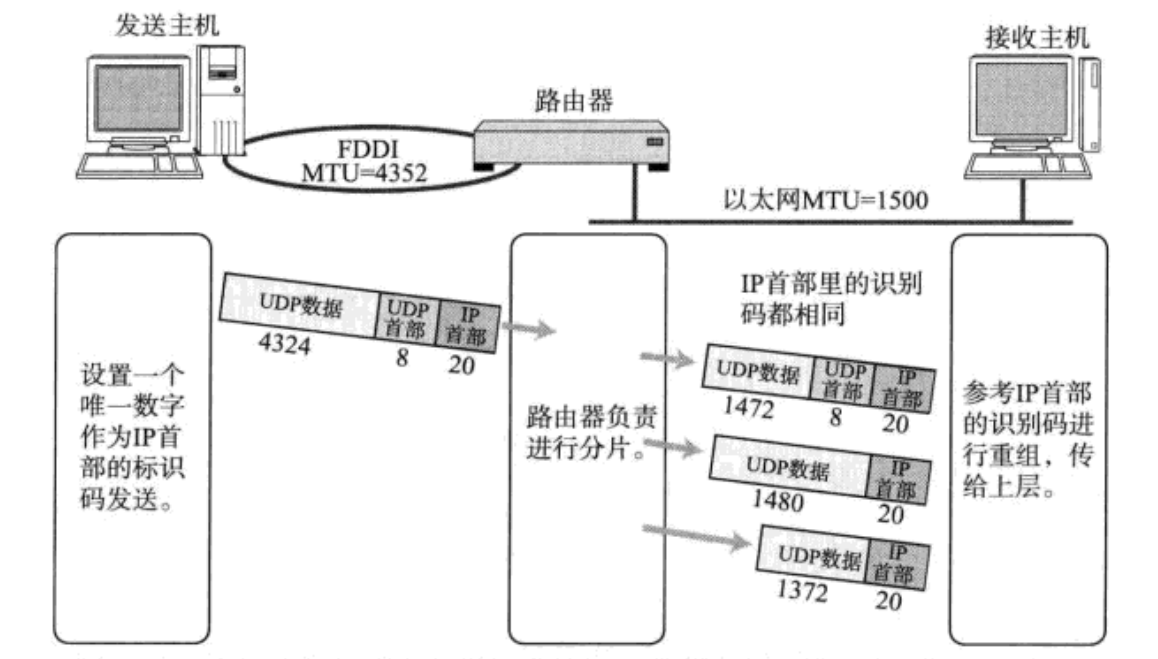

MTU对IP的影响：造成IP分片，进而影响传输率和传输效率

• 将较⼤的IP包分成多个⼩包, 并给每个⼩包打上标签;
• 每个⼩包IP协议头的 16位标识(id) 都是相同的;
• 每个⼩包的IP协议头的3位标志字段中, 第2位置为0, 表⽰允许分⽚, 第3位来表⽰结束标记(当前是否是最后⼀个⼩包, 是的话置为1, 否则置为0);
• 到达对端时再将这些⼩包, 会按顺序重组, 拼装到⼀起返回给传输层;

• ⼀旦这些⼩包中任意⼀个⼩包丢失, 接收端的重组就会失败. 但是IP层不会负责重新传输数据;

MTU对UDP协议和TCP协议的影响：

• ⼀旦UDP携带的数据超过1472(1500 - 20(IP⾸部) - 8(UDP⾸部)), 那么就会在⽹络层分成多个IP数据报.
• 这多个IP数据报有任意⼀个丢失, 都会引起接收端⽹络层重组失败. 那么这就意味着, 如果UDP数据报在⽹络层被分⽚, 整个数据被丢失的概率就⼤⼤增加了.
• TCP的⼀个数据报也不能⽆限⼤, 还是受制于MTU. TCP的单个数据报的最⼤消息⻓度, 称为
MSS(Max Segment Size);
• TCP在建⽴连接的过程中, 通信双⽅会进⾏MSS协商.
• 最理想的情况下, MSS的值正好是在IP不会被分⽚处理的最⼤⻓度(这个⻓度仍然是受制于数据链路层的MTU).
• 双⽅在发送SYN的时候会在TCP头部写⼊⾃⼰能⽀持的MSS值.
• 然后双⽅得知对⽅的MSS值之后, 选择较⼩的作为最终MSS.

• MSS的值就是在TCP⾸部的40字节变⻓选项中(kind=2);

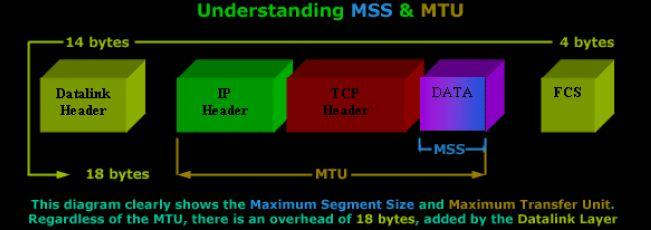

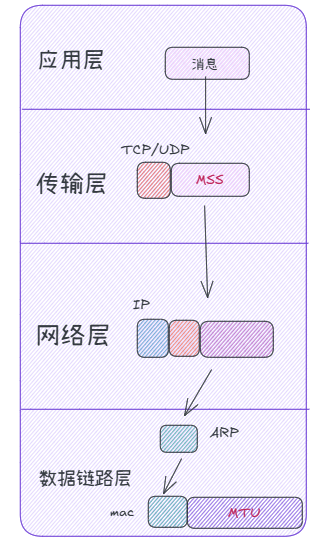

从上面的叙述也可以看出，MSS和MTU的关系可以由下图表示

同样地，我们可以查看我们当前服务器的MTU：1500

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.0.12.14  netmask 255.255.252.0  broadcast 10.0.15.255
        inet6 fe80::5054:ff:fe8e:5876  prefixlen 64  scopeid 0x20<link>
        ether 52:54:00:8e:58:76  txqueuelen 1000  (Ethernet)
        RX packets 34236575  bytes 8216424620 (8.2 GB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 28892352  bytes 4830897674 (4.8 GB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

3.数据报传输时的MAC地址

局域网就是一个碰撞域 ，一个时刻只能发送一个数据帧。以太网是一个共享资源，在任意一个时刻只允许一台主机访问。不难想出，使用这个临界资源时，时间肯定越短越好------越短发生碰撞的概率越低。同样地，数据帧数量 不能太多,而数据帧长度不能太长也不能太短------以太网帧对这个范围进行了规范。

问题：在同一个局域网中，发送方如何知道接收方的MAC地址？

路由器如果不知道MAC地址，是无法进行以太网帧封装从而进行内网转发的，但我们知道，路由器大概是可以知道接收端的IP地址的。我们需要一种局域网协议实现IP地址和MAC地址的映射------ARP协议。

问题：发送端如何知道接收端的IP地址呢？路由算法等等工作；

4.ARP协议

ARP协议建⽴了主机 IP地址 和 MAC地址 的映射关系.

• 在⽹络通讯时,源主机的应⽤程序知道⽬的主机的IP地址和端⼝号,却不知道⽬的主机的硬件地址;

• 数据包⾸先是被⽹卡接收到再去处理上层协议的,如果接收到的数据包的硬件地址与本机不符,则直接丢弃;

• 因此在通讯前必须获得⽬的主机的硬件地址;

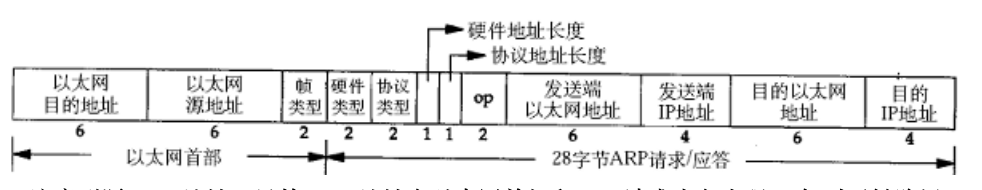

ARP协议帧：

• 注意到源MAC地址、⽬的MAC地址在以太⽹⾸部和ARP请求中各出现⼀次,对于链路层为以太⽹的情况是多余的,但如果链路层是其它类型的⽹络则有可能是必要的。
• 硬件类型指链路层⽹络类型,1为以太⽹;
• 协议类型指要转换的地址类型,0x0800为IP地址;
• 硬件地址⻓度对于以太⽹地址为6字节;
• 协议地址⻓度对于和IP地址为4字节;

• op字段为1表⽰ARP请求,op字段为2表⽰ARP应答。

局域网中，任何主机都可以收到ARP请求，收到ARP应答

ARP报文是一个定长报文。发送ARP报文也需要进行以太网帧封装（帧类型为0806）。

op字段：标识当前的ARP是请求还是应答。

以太网目的地址在未知的情况下以全F表示（广播地址）

---

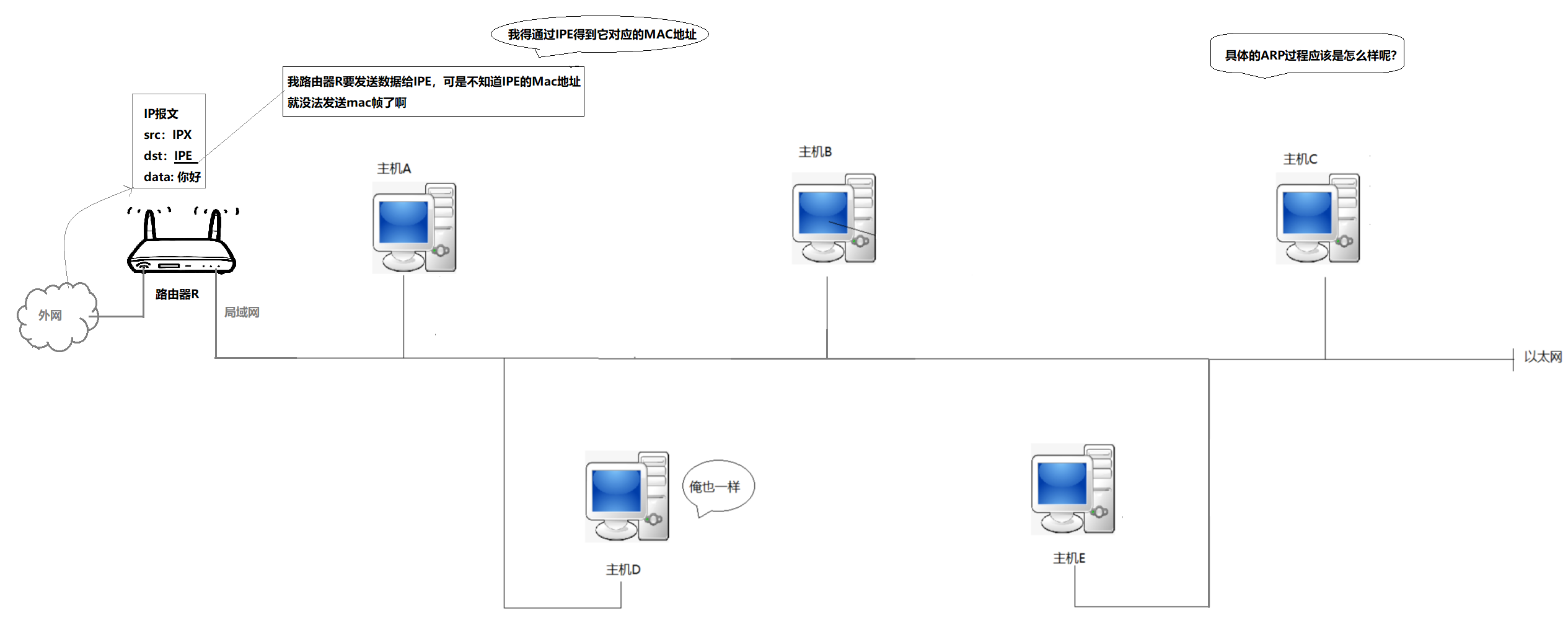

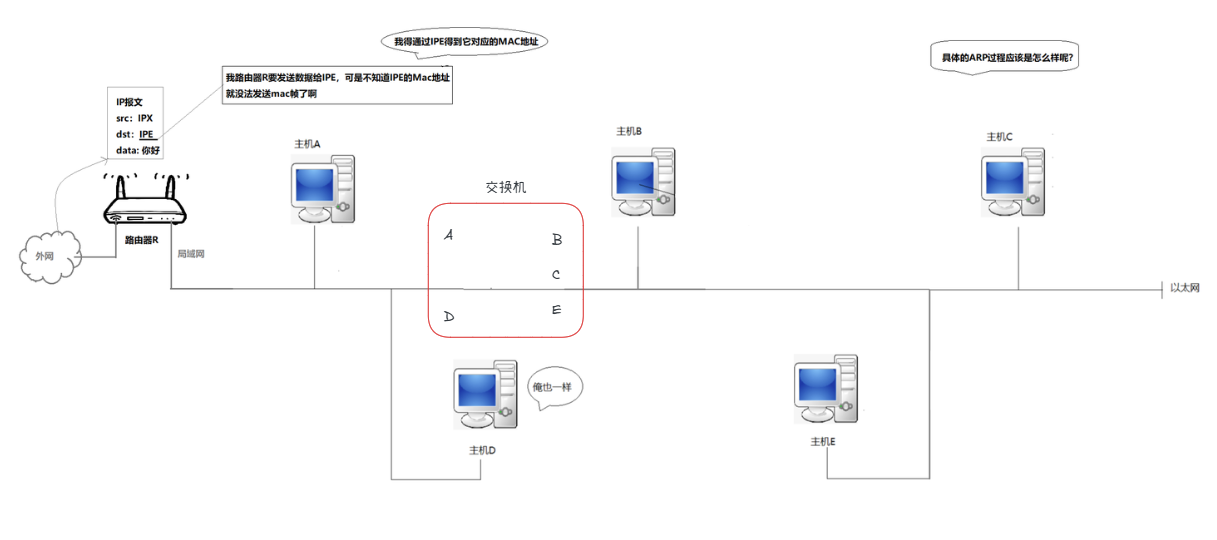

仿真：发起一个ARP的过程

当一个IP报文从外网到达子网的路由器，我们需要知道IPE的MAC地址。因此我们就需要ARP协议。

根据上面ARP的定位：此时为一个IP报文，先经过ARP协议

在ARP协议中：发送端以太网地址------macR，发送端IP地址------ipR，目的以太网地址FFFF....

此时ARP作为一个广播帧，开始在局域网中广播。。每一台在该局域网中的主机都会收到这个ARP，然后受理这个报文。具体做法就是在该主机的ARP层分析ARP报文的目的IP地址，如果不符合就丢弃。

主机E此时也收到这个ARP请求，发现目的IP正好是自己，于是构建一个ARP应答（OP字段为2）：发送端为macE，ipE，接收端就是macR，ipR。

此时应答ARP，本局域网中的所有主机也会收到，但此时其他无关主机不会再受理，因为目的MAC不再是广播。

处理任何ARP协议，永远先看OP字段，以分辨是什么类型的ARP。此时路由器R收到这个ARP并判断出是应答，就知道了目标主机E的MAC地址。

一些细节：在一段时间内，主机会记录局域网中各个IP对应的MAC地址映射关系 arp-a

ARP的过程，会在任意相邻结点中出现。而IP地址是由路由算法生成的，只要知道IP地址就可以进行ARP得知MAC地址。

二.NAT、代理服务器和内网穿透

1.NAT

1.NAT技术是解决IP地址不够用的主要手段。

NAT能将私有IP对外通信时转为全局IP，也就是将私有IP和全局IP互相转化的技术。

许多学校，公司，家庭内部采用每个终端设置私有IP，而在路由器或必要的服务器上设置全局IP

全局IP要求唯一，但不同子网的私有IP可以重复。

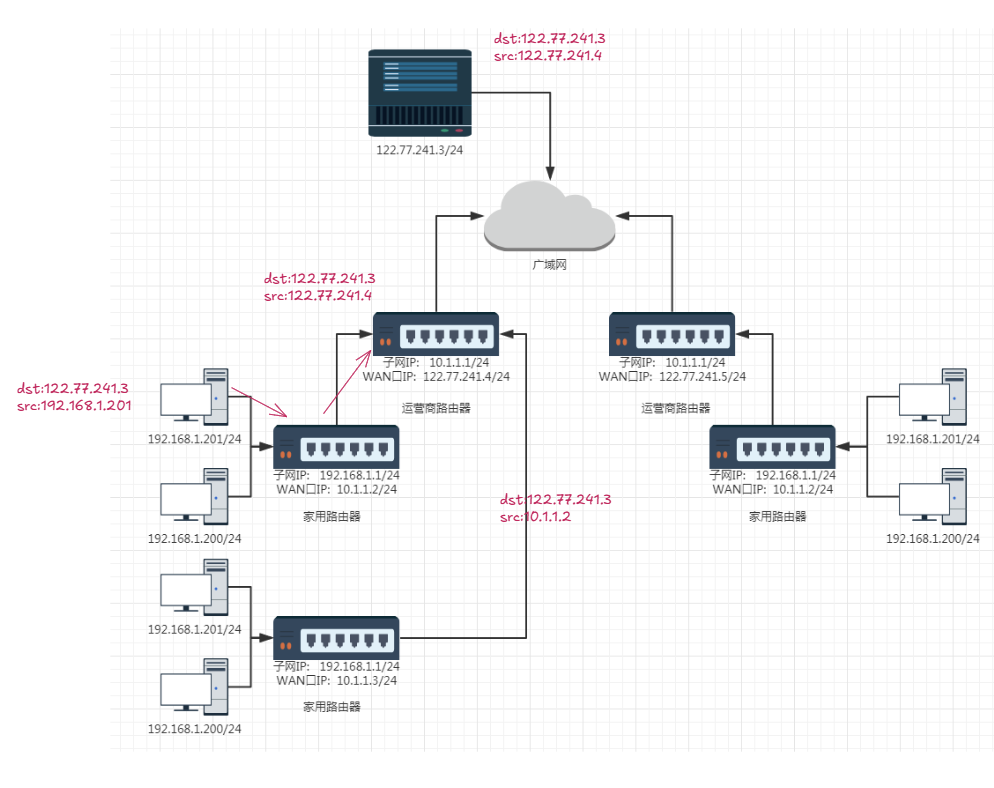

NAT的过程简单来说就是IP地址的转换。例如一个局域网内要向外发送一个报文：查到dst不是本局域网内的IP，通过默认设置转发到路由器，此时将源IP改为当前局域网路由器的公网IP，以此类推。

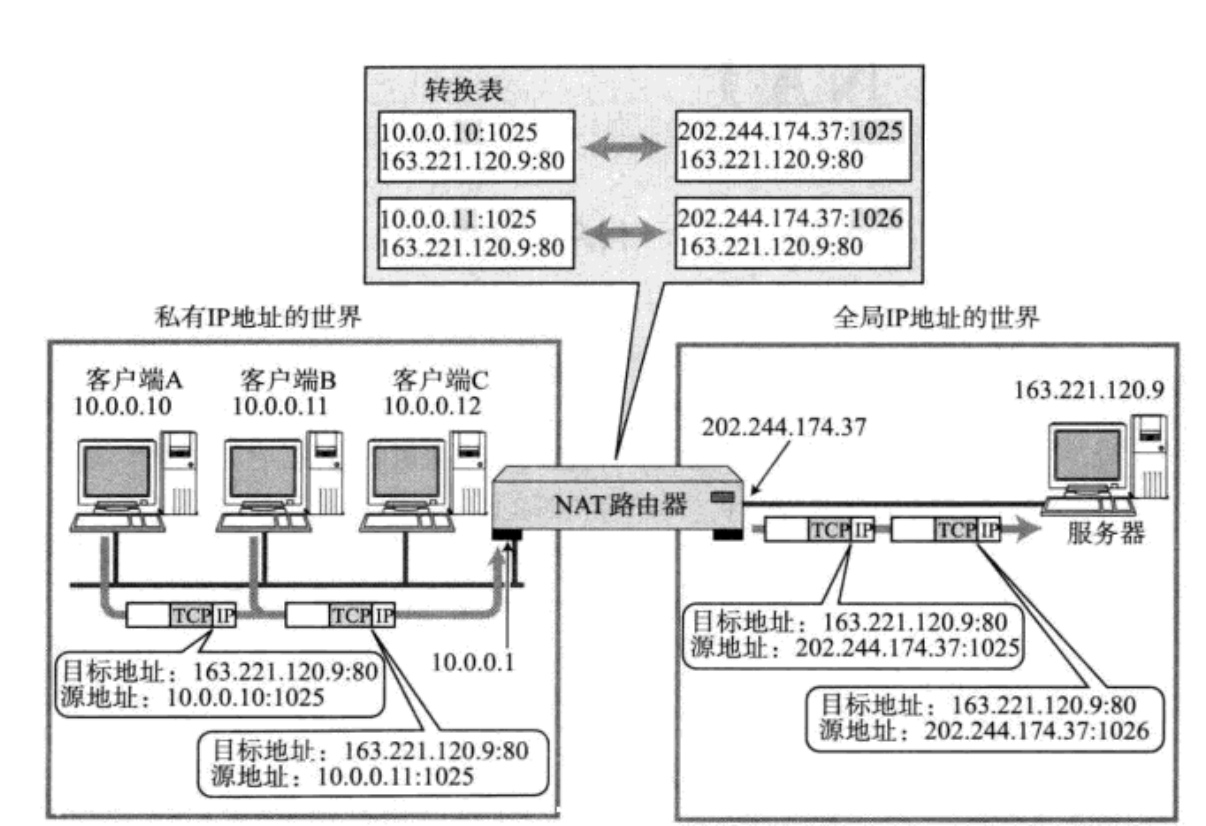

同样地，报文也需要从外网传输到内网。NAT的过程其实不仅仅是源IP的替换，端口号也可以进行替换------NAPT，这是解决从外转发到内的方法。只有在内网环境才会进行源IP替换。

每一个路由器中都会维护一张表：NAT转换表，会记录内网IP与公网IP 的映射关系

私有IP在全网可以重复，但是在内网是确定的，而私有IP+port=内网中的唯一进程。从外向内，公网IP具有唯一性，但是端口号不同且唯一，所以路由器IP+port=唯一。

NAT的缺陷：无法从外网直接内部，因为NAT是由内向外建立的。

转换表的生成和销毁需要开销

通信过程中一旦NAT设备异常，即使存在热备TCP连接也会全部断开。

2.代理服务器

类似于一些高校，会在自己的内网中缓存一些资源方便用户使用。关于代理服务器分为正向代理和反向代理服务器。

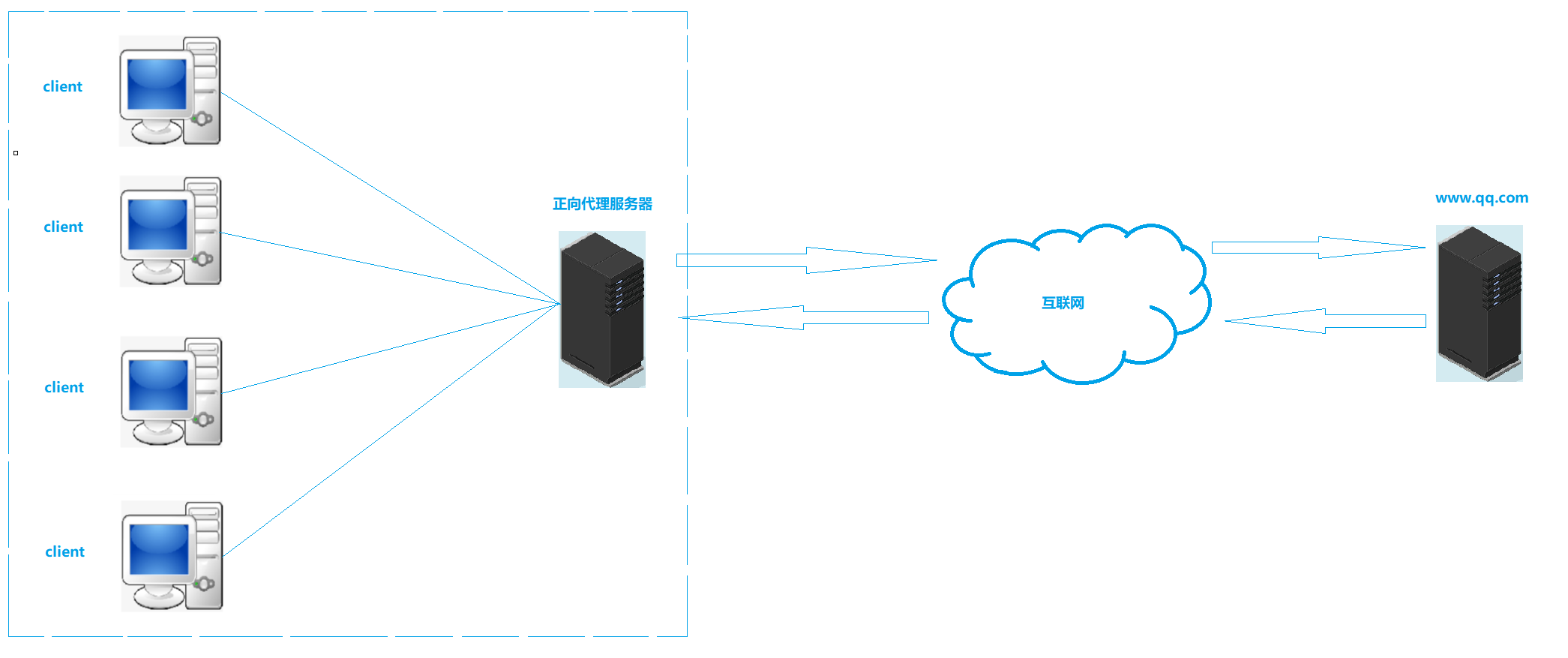

1.正向代理：

• 正向代理（Forward Proxy）是⼀种常⻅的⽹络代理⽅式，它位于客⼾端和⽬标服务器之间，代表客⼾端向⽬标服务器发送请求。正向代理服务器接收客⼾端的请求，然后将请求转发给⽬标服务器，最后将⽬标服务器的响应返回给客⼾端。通过这种⽅式，正向代理可以实现多种功能，如提⾼访问速度、隐藏客⼾端⾝份、实施访问控制等。

工作原理与特点：

• 客⼾端将请求发送给正向代理服务器。
• 正向代理服务器接收请求，并根据配置进⾏处理，如缓存查找、内容过滤等。
• 正向代理服务器将处理后的请求转发给⽬标服务器。
• ⽬标服务器处理请求，并将响应返回给正向代理服务器。
• 正向代理服务器将响应返回给客⼾端。

• Nginx
• 缓存功能：正向代理服务器可以缓存经常访问的资源，当客⼾端再次请求这些资源时，可以直接从缓存中获取，提⾼访问速度。
• 内容过滤：正向代理可以根据预设的规则对请求或响应进⾏过滤，如屏蔽⼴告、阻⽌恶意⽹站等。
• 访问控制：通过正向代理，可以实现对特定⽹站的访问控制，如限制员⼯在⼯作时间访问娱乐⽹站。
• 隐藏客⼾端⾝份：正向代理可以隐藏客⼾端的真实IP地址，保护客⼾端的隐私。

• 负载均衡：在多个⽬标服务器之间分配客⼾端请求，提⾼系统的可扩展性和可靠性。

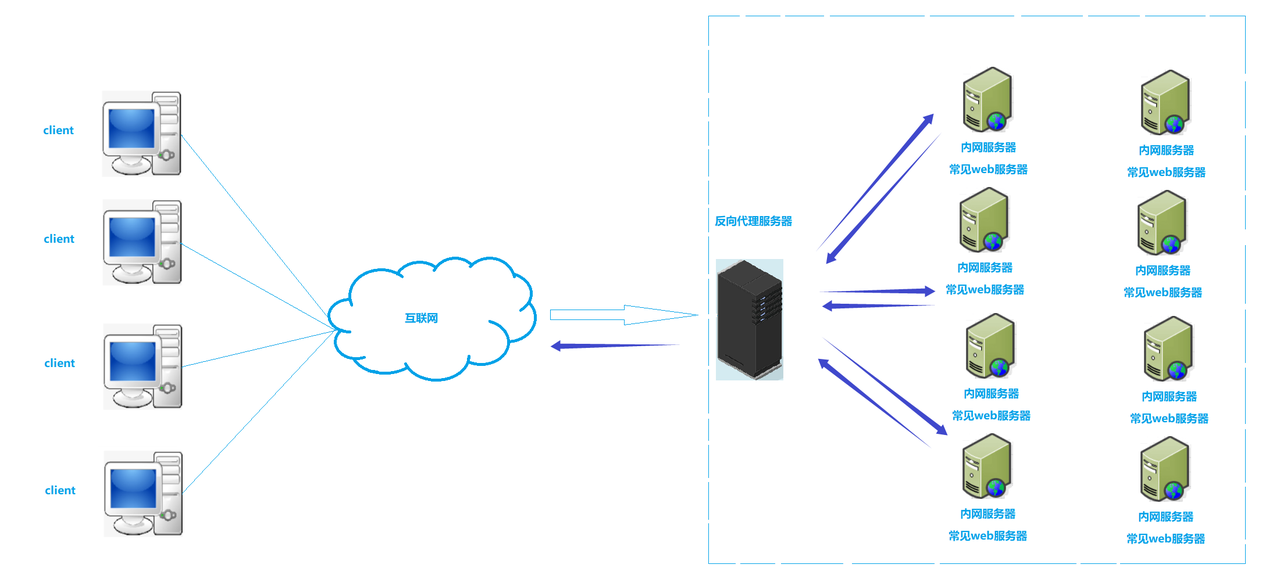

2.反向代理：解决负载不均衡

• 反向代理服务器是⼀种⽹络架构模式，其作为Web服务器的前置服务器，接收来⾃客⼾端的请求，并将这些请求转发给后端服务器，然后将后端服务器的响应返回给客⼾端。这种架构模式可以提升⽹站性能、安全性和可维护性等

基本原理：

• 反向代理服务器位于客⼾端和Web服务器之间，当客⼾端发起请求时，它⾸先会到达反向代理服务器。反向代理服务器会根据配置的规则将请求转发给后端的Web服务器，并将Web服务器的响应返回给客⼾端。在这个过程中，客⼾端并不知道实际与哪个Web服务器进⾏了交互，它只知道与反向代理服务器进⾏了通信。

3.NAT与代理服务器：

路由器往往都具备NAT设备的功能, 通过NAT设备进⾏中转, 完成⼦⽹设备和其他⼦⽹设备的通信过程. 代理服务器看起来和NAT设备有⼀点像. 客⼾端像代理服务器发送请求, 代理服务器将请求转发给真正要请求的服务器; 服务器返回结果后, 代理服务器⼜把结果回传给客⼾端. 那么NAT和代理服务器的区别有哪些呢?

• 从应⽤上讲, NAT设备是⽹络基础设备之⼀, 解决的是IP不⾜的问题. 代理服务器则是更贴近具体应⽤, ⽐如通过代理服务器进⾏翻墙, 另外像迅游这样的加速器, 也是使⽤代理服务器.

• 从底层实现上讲, NAT是⼯作在⽹络层, 直接对IP地址进⾏替换. 代理服务器往往⼯作在应⽤层.

• 从使⽤范围上讲, NAT⼀般在局域⽹的出⼝部署, 代理服务器可以在局域⽹做, 也可以在⼴域⽹做,也可以跨⽹.

• 从部署位置上看, NAT⼀般集成在防⽕墙, 路由器等硬件设备上, 代理服务器则是⼀个软件程序, 需要部署在服务器上.代理服务器是⼀种应⽤⽐较⼴的技术.

• 翻墙: ⼴域⽹中的代理.

• 负载均衡: 局域⽹中的代理.代理服务器⼜分为正向代理和反向代理.

3、内网穿透和内网打洞

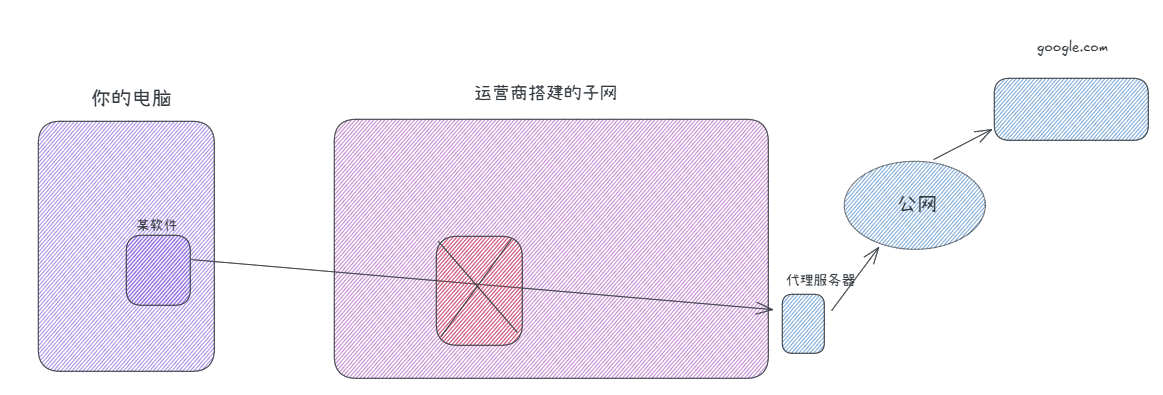

1.科学上网： 不科学的地方在于运营商内部，需要瞒过运营商。

开发一个软件，在自己的电脑。同时在一些对外开放的区域（比如US，JP），安装代理服务器。此时我们的各种访问google的请求都会被本地的特殊软件拦截获取 ，并对这些请求做加密，直接访问这个代理服务器，然后对这个加密信息做解密，访问真正的资源。

对应的，google返回资源就是这个过程的逆过程。科学上网属于正向代理。

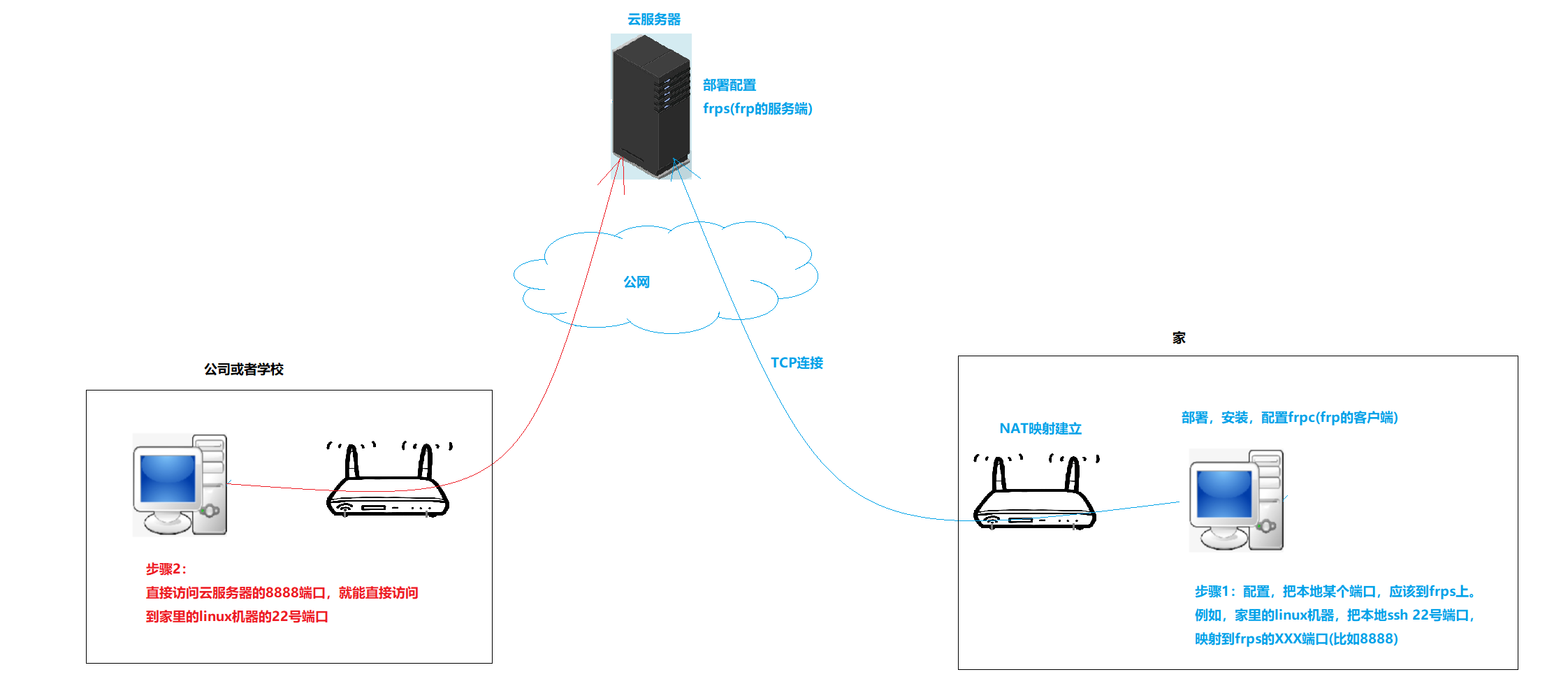

2.内网穿透

从公网无法直接访问内网：比如一旦回家，就无法访问公司的内网环境了。内网穿透就是解决这种问题的技术。frp是专门用来进行内网穿透的端口映射的软件。原理上也只是经过了一层服务器转发。

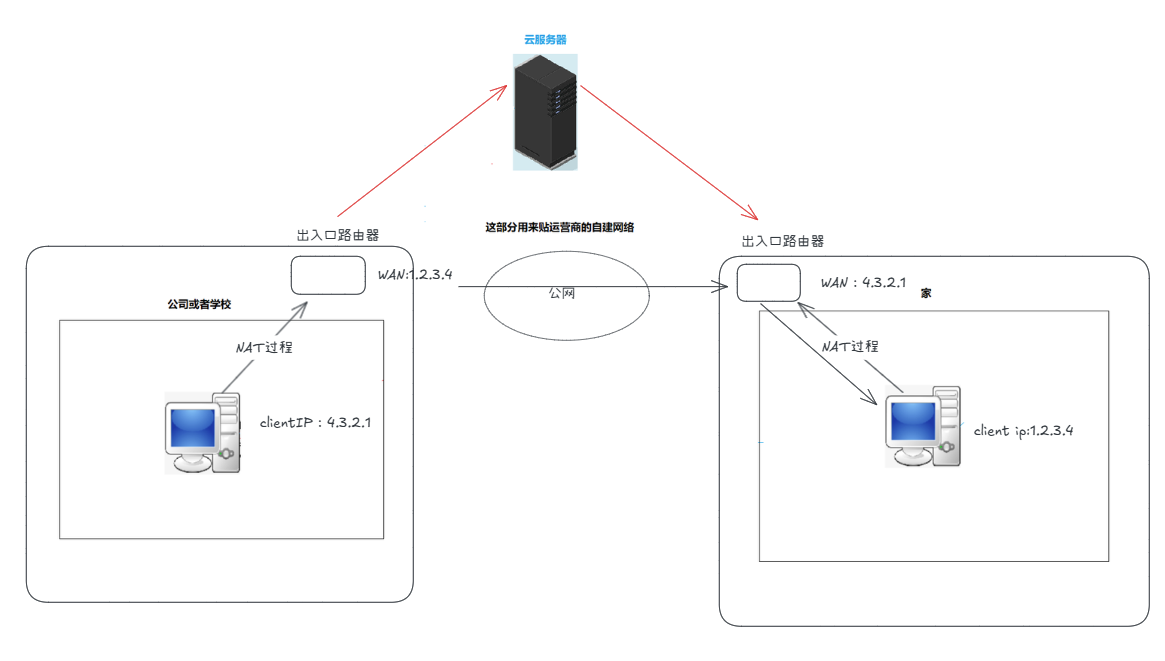

经过NAT技术，云服务器拿到的client ip是客户端的出入口路由器的WAN口IP，并且路由器记录了NAT路由，可以直接通过ip+port访问对方而不经过云服务器，这就是p2p。内网打洞和内网穿透，原理上是一样的。

交换机：划分碰撞域，报文不会再局域网中无脑转发

三.总结

1.数据链路层

• 数据链路层的作⽤: 两个设备(同⼀种数据链路节点)之间进⾏传递数据
• 以太⽹是⼀种技术标准; 既包含了数据链路层的内容, 也包含了⼀些物理层的内容. 例如: 规定了⽹络拓扑结构, 访问控制⽅式, 传输速率等;

• 以太⽹帧格式

• 理解mac地址

• 理解arp协议

• 理解MTU

2.网络层

• ⽹络层的作⽤: 在复杂的⽹络环境中确定⼀个合适的路径.

• 理解IP地址, 理解IP地址和MAC地址的区别.

• 理解IP协议格式.

• 了解⽹段划分⽅法

• 理解如何解决IP数⽬不⾜的问题, 掌握⽹段划分的两种⽅案. 理解私有IP和公⽹IP

• 理解⽹络层的IP地址路由过程. 理解⼀个数据包如何跨越⽹段到达最终⽬的地.

• 理解IP数据包分包的原因.

• 了解ICMP协议.

• 了解NAT设备的⼯作原理.

3.传输层

• 传输层的作⽤: 负责数据能够从发送端传输接收端.

• 理解端⼝号的概念.

• 认识UDP协议, 了解UDP协议的特点.

• 认识TCP协议, 理解TCP协议的可靠性. 理解TCP协议的状态转化.

• 掌握TCP的连接管理, 确认应答, 超时重传, 滑动窗⼝, 流量控制, 拥塞控制, 延迟应答, 捎带应答特

性.

• 理解TCP⾯向字节流, 理解粘包问题和解决⽅案.

• 能够基于UDP实现可靠传输.

• 理解MTU对UDP/TCP的影响.

4.应用层

• 应⽤层的作⽤: 满⾜我们⽇常需求的⽹络程序, 都是在应⽤层

• 能够根据⾃⼰的需求, 设计应⽤层协议.

• 了解HTTP协议.

• 理解DNS的原理和⼯作流程.
