在电源电路设计中，Buck电路因高效率、小体积的优势被广泛应用于工业控制、消费电子、通信设备等领域。而国产电源芯片的崛起，为工程师提供了高性价比的选型方案。本文以国科安芯推出的DCDC电源芯片ASP3605同步Buck芯片为核心，聚焦调试过程中最常见的"纹波超标""斩波不稳定"两大痛点，结合实测数据与实操案例，提供从问题排查到达标落地的完整解决方案，帮助工程师少走弯路，提升调试效率。
一、调试前准备：硬件与工具清单
调试前的准备工作直接影响问题定位的准确性，需重点关注工具选型与芯片参数确认：
1.1 核心调试工具
-
示波器：建议选用带宽≥100MHz的示波器，搭配有源差分探头。若使用无源探头，需将探头衰减比设为10:1，且接地夹尽量缩短（推荐使用"弹簧接地针"），避免接地环路引入额外噪声。
-
LCR测试仪：用于检测电感、电容的实际参数（如电感值、电容ESR、容值偏差），避免因器件参数虚标导致调试偏差。
-
可调负载仪：支持动态负载调整），模拟实际工况下的负载变化，测试电路动态响应。
-
热成像仪：用于观察芯片、MOSFET、电感的温度分布，排查因散热不良导致的稳定性问题。
1.2 ASP3605 芯片关键参数确认
调试前需核对芯片 datasheet 核心参数，避免因参数误用导致故障：
二、纹波超标避坑指南（Top 4 问题与解决方案）
ASP3605电路的输出纹波正常范围应≤100mV（峰峰值），若实测纹波超标，可按以下问题优先级排查：
图1：动态负载0-4-0实测波形
2.1 问题1：输入纹波过大（占比35%）
现象：示波器测量输入电压VIN纹波峰峰值＞50mV，且输出纹波与输入纹波趋势一致。
根因：输入电容选型不当（容值不足、ESR过高）或布线距离过长，无法抑制输入电压波动。
解决方案：
-
采用陶瓷电容并联方案：输入侧并联2颗47μF/25V电容+ 1颗100nF/25V X7R陶瓷电容，且陶瓷电容需紧靠芯片VIN引脚（距离≤3mm）。
-
缩短输入电源线长度，若需延长，采用屏蔽线并在靠近芯片端增加LC滤波（电感1μH+电容10μF）。
2.2 问题2：输出纹波含高频噪声（占比25%）
现象：输出纹波中叠加20MHz以上高频噪声，峰峰值超标至120mV以上。
根因：PCB布线存在寄生电感/电容，或受到外部射频干扰（如相邻电路的时钟信号）。
解决方案：
-
优化输出滤波网络：输出侧采用"47μF陶瓷电容+1μF陶瓷电容"并联，且电容摆放需满足"芯片→电感→电容"的顺序，减少电流环路面积。
-
增加EMI抑制措施：在输出端串联磁珠，或在PCB上预留π型滤波电路。
-
隔离干扰源：若相邻有时钟电路，需在两者之间增加接地隔离带，且时钟线采用屏蔽布线。
2.3 问题3：负载变化时纹波突变（占比20%）
现象：负载电流从0.5A突变至2A时，输出纹波瞬间冲高至180mV，恢复时间＞100μs。
根因：补偿网络参数不匹配，导致电路动态响应速度慢；或输出电容ESR过高，无法快速提供瞬态电流。
解决方案：
-
调整补偿网络：ASP3605的COMP引脚外接RC补偿网络（Rc=14kΩ，Cc=220F），若动态响应不足，可将Cc增大至330pF，增强低频增益；若出现振荡，可减小Cc至100pF。
-
选用低ESR输出电容：将普通陶瓷电容更换为低ESR电容。
2.4 问题4：高温环境纹波超标（占比15%）
现象：常温下纹波80mV，当温度升至85℃时，纹波升至130mV。
根因：电容容值随温度衰减（如X5R陶瓷电容高温下容值损失＞30%），或芯片内部基准电压漂移。
解决方案：
-
选用宽温电容：输出电容更换为X7R/X8R材质（-55℃~125℃容值变化≤±15%），输入电容选用车规级电解电容（如Nichicon UVR系列，工作温度-40℃~105℃）。
-
优化芯片散热：在ASP3605表面粘贴10mm×10mm×2mm铝制散热片，通过导热垫与PCB散热铜皮连接，降低芯片结温（确保结温≤100℃）。
三、斩波不稳定避坑指南（Top4问题与解决方案）
ASP3605作为同步Buck芯片，斩波电路由内部高/低侧MOSFET构成，若出现斩波管发热、波形畸变等问题，可按以下步骤排查：
图2：实测ASP3605 SW斩波
3.1 问题1：斩波管发热严重（占比40%）
现象：满载5A时，芯片表面温度达120℃，远超常温下的60℃，甚至触发过热保护。
根因：MOSFET导通损耗或开关损耗过大；或PCB散热铜皮面积不足。
解决方案：
-
优化开关频率：若当前频率为2MHz，可降至1MHz，开关损耗降低约40%（实测芯片温度从120℃降至90℃）。
-
增加散热铜皮：芯片焊盘周围预留≥50mm²的散热铜皮，并通过2个过孔与内层地连接，增强热量传导。
3.2 问题2：斩波波形畸变（占比30%）
现象：示波器观测SW引脚波形时，出现明显振铃（幅度＞1V）或上升沿延迟（＞100ns）。
根因：驱动电阻过大导致开关速度慢；或SW引脚布线过长，寄生电感引发振荡。
解决方案：
-
缩短SW引脚布线：SW引脚至电感的距离≤2mm，且布线宽度≥1.5mm，避免寄生电感＞1nH。
-
增加RC吸收网络：在SW引脚与地之间并联10Ω电阻+100pF电容的RC网络，抑制振铃幅度至0.3V以下。
3.3 问题3：斩波频率漂移（占比20%）
现象：设定开关频率为1MHz，但实测频率在0.8MHz~1.2MHz之间波动，导致输出纹波不稳定。
根因：RT电阻精度不足；或供电电压波动影响内部振荡器。
解决方案：
-
选用高精度RT电阻：将普通0402电阻更换为0603封装的高精度金属膜电阻，确保频率偏差≤±2%。
-
稳定供电电压：在芯片INTVCC引脚与地之间并联1μF陶瓷电容，靠近引脚摆放，抑制供电电压波动≤±0.05V。
3.4 问题4：轻载时斩波效率低（占比10%）
现象：负载电流0.1A时，效率仅65%，远低于满载时的92%，且芯片发热明显。
根因：轻载时芯片仍工作在PWM模式，开关损耗占比增大；或静态电流过高。
解决方案：
- 开启CCM模式：将ASP3605的MODE引脚接高电平，使芯片在轻载时自动切换至DCM模式（脉冲频率调制），静态电流从15mA降至2mA。
四 、调试工具与技巧总结
4 .1 示波器使用技巧
测量纹波时，需将示波器设置为"AC耦合""1mV/div"量程，探头接地采用"点接地"（用弹簧针直接接触输出电容接地端），避免接地环路引入噪声；测量SW引脚波形时，需使用差分探头，防止共模干扰。
4 .2 ASP3605 专属调试技巧
-
预留调试位：在RT电阻、补偿网络RC、SW引脚RC吸收网络处预留0402封装的调试焊盘，方便后期参数调整；
-
使能信号控制：若电路需频繁启停，建议将EN引脚通过1kΩ电阻接MCU GPIO，避免直接硬接高低电平导致冲击电流；
-
测试点布局：在输出电容两端、SW引脚、COMP引脚处预留测试点，便于调试时快速接入示波器。

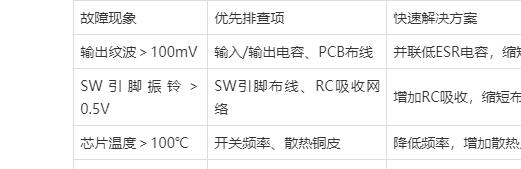

4 .3 常见问题速查表
通过本文的调试方法，可有效解决ASP3605 Buck电路的纹波与斩波问题。实际调试中，需结合具体工况灵活调整参数，同时注重器件选型与PCB布局的规范性，才能实现电路性能的最优化。
