stm32入门篇（6）

启动文件的源码解读不是很难，我们来接着看stm32的时钟配置

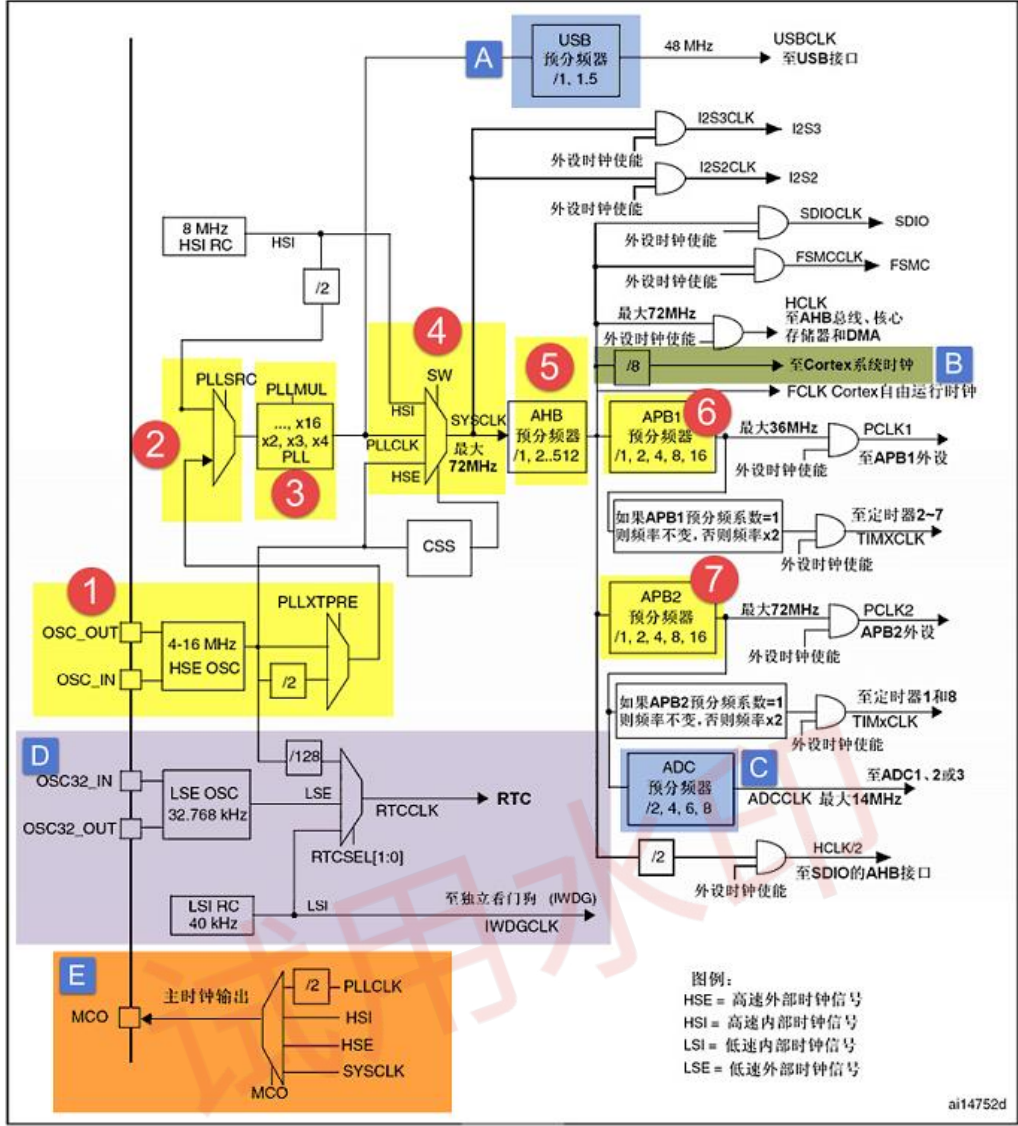

关键就是这个图，这个图理解了基本对时钟模块就有了比较好的了解了。

序号	模块名称（概念）	主要功能 / 作用	关键输入	关键输出与范围	相关寄存器位（典型）	备注 / 常见用法
①	外部高速振荡器 HSE 及前分频	接入 4--16 MHz 外部晶振或时钟信号，并可先 /2 作为 PLL 输入	OSC_IN/OSC_OUT 外部晶振；或外部时钟	HSECLK（原始外部时钟）；HSECLK/2（经 PLLXTPRE）	`RCC_CR.HSEON`、`HSEBYP` 使能/旁路；`RCC_CFGR.PLLXTPRE` 选择是否 /2	常见：外部 8 MHz 晶振，给 PLL 提供 8 MHz 或 4 MHz 输入
②	PLL 源选择开关 PLLSRC	在 HSI/2 与 HSE(或 HSE/2) 之间选择 PLL 的输入源	HSI/2（内部 8 MHz/2）、HSE 或 HSE/2（来自①）	PLL 输入时钟 PLLCLK_IN	`RCC_CFGR.PLLSRC`	一般为了精确频率，用 HSE；若不接晶振，可用 HSI/2
③	PLL 倍频器 PLLMUL	将 PLL 输入时钟做 ×2～×16 倍频，生成高频系统基准	PLLCLK_IN（来自②）	PLLCLK_OUT = PLLCLK_IN × N；最大 72 MHz	`RCC_CFGR.PLLMULL[3:0]`	典型：HSE=8 MHz，选择 ×9 → PLL 输出 72 MHz
④	系统时钟源选择 SW（SYSCLK 选择器）	在 HSI、HSE、PLLCLK 之间选择系统时钟 SYSCLK	HSI、HSE、PLLCLK（来自③）	SYSCLK（系统时钟，最大 72 MHz）	`RCC_CFGR.SW[1:0]` 选择；`SWS[1:0]` 状态	复位默认 HSI；稳定后常切到 PLL 72 MHz 作为 SYSCLK
⑤	AHB 预分频器（HCLK 分频）	对 SYSCLK 做 /1、/2、...、/512 分频，得到 AHB 总线时钟 HCLK	SYSCLK（来自④）	HCLK = SYSCLK / (1,2,...,512)	`RCC_CFGR.HPRE[3:0]`	HCLK 给 CPU、DMA、AHB 外设；通常设为 /1，让 HCLK = 72 MHz
⑥	APB1 预分频器	将 HCLK 再分频，得到低速外设总线 APB1 的时钟 PCLK1（≤36 MHz）	HCLK（来自⑤）	PCLK1 = HCLK / (1,2,4,8,16)，最大 36 MHz；若分频≠1，则某些定时器时钟再×2	`RCC_CFGR.PPRE1[2:0]`	典型：HCLK=72 MHz，PPRE1= /2 → PCLK1=36 MHz；TIM2--TIM7 定时器时钟会再 ×2 变回 72 MHz
⑦	APB2 预分频器	将 HCLK 分频，得到高速外设总线 APB2 的时钟 PCLK2（≤72 MHz）	HCLK（来自⑤）	PCLK2 = HCLK / (1,2,4,8,16)，最大 72 MHz；分频≠1 时，对应定时器时钟再×2	`RCC_CFGR.PPRE2[2:0]`	常见：PPRE2 = /1，使 PCLK2 = 72 MHz，供 GPIO、ADC1/2 等高速外设使用

外部时钟源和内部时钟源:

图中黄色 ① 块（HSE OSC）对应的，就是外部高速时钟源：

STM32 芯片上只提供振荡放大器 + 接口电路（在芯片里）。
真正的"时钟产生器件"在芯片外面，典型有两种接法：
1. 外部晶振 + 两个电容
  - 一颗 8 MHz 晶振焊在板子上，两端接到 STM32 的 OSC_IN / OSC_OUT。
  - 晶振两端再各接一个小电容（10～30pF 左右）到地。
  - 这样由 STM32 内部的振荡放大器 + 板上的晶振 + 电容一起组成振荡器。
2. 外部有源时钟模块
  - 比如一个"8 MHz 方波时钟模块"，直接把输出接到 OSC_IN，
  - 这时一般不再用 OSC_OUT，也不需要外接晶振。

不管哪种，产生基准频率的是板子上的器件，所以叫"外部时钟源"。

HSI / LSI：在芯片"肚子里"的 RC，什么都不用接 → 内部时钟。
HSE / LSE：要在板子上焊"石英石头"（晶振）或有源模块 → 外部时钟。
图上 HSE 块只是"接口 + 控制电路"，真正的振荡元件在芯片外。

其他时钟源:

标号	模块名称（概念）	主要功能 / 作用	关键输入	关键输出与范围	相关寄存器位（典型）	备注 / 常见用法
A	USB 时钟预分频器	给 USB 外设产生 48 MHz 的 USBCLK	PLLCLK（来自 PLL 输出，一般 72 MHz）	USBCLK = PLLCLK /1 或 /1.5（目标 48 MHz）	`RCC_CFGR.USBPRE`	典型：PLL=72 MHz 时，USBPRE=0 → /1.5 得到 48 MHz；如果 PLL 配成 48 MHz，则可选 /1 直接送 USB
B	Cortex 内核 / AHB 核心时钟域	以 HCLK 作为 Cortex-M3 内核、总线矩阵、存储器接口等的主时钟；并给 FCLK（内核运行时钟）	HCLK（来自 AHB 预分频器⑤）	FCLK（Cortex 核心时钟）、系统总线时钟（AHB）	与 `RCC_CFGR.HPRE`、`FLASH_ACR` 等相关	一般把 HCLK 直接设为 72 MHz，这样 CPU、DMA、SRAM、Flash 等都以 72 MHz 跑；要注意 Flash 等待周期要配置正确
C	ADC 时钟预分频器	将 APB2 总线时钟 PCLK2 再分频，给 ADC 产生合适的时钟	PCLK2（来自 APB2 预分频器⑦）	ADCCLK = PCLK2 /2、/4、/6、/8，最大 14 MHz	`RCC_CFGR.ADCPRE[1:0]`	典型：PCLK2=72 MHz 时，常选 /6 → 12 MHz，或 /8 → 9 MHz，保证 ≤14 MHz；ADCCLK 过高会影响转换精度/稳定性
D	低速时钟 / RTC / 独立看门狗时钟块	管理 LSE（外部 32.768kHz）、LSI（内部 40kHz）以及 HSE/128 等低速时钟，用于 RTC 和 IWDG	LSE 晶振（板上 32.768 kHz）、LSI(40 kHz RC)、HSE 分频	RTCCLK（RTC 时钟）、IWDGCLK（独立看门狗时钟）	`RCC_BDCR.RTCSEL` 选择 RTC 源；`LSEON`/`LSERDY`；`RCC_CSR.LSION` 等	常见：RTC 用 LSE 外部 32.768k（时间更准，可掉电保持）；如果板上没焊 LSE，就用 LSI 或 HSE/128；IWDG 一般固定用 LSI
E	MCO（主时钟输出）模块	把某个内部时钟输出到 MCO 引脚（常是 PA8），方便测量或给外部芯片当时钟	可选源：HSI、HSE、SYSCLK、PLLCLK/2 等（不同系列略有差异）	MCO 引脚上的时钟信号	`RCC_CFGR.MCO[2:0]`	调试时用得多：例如把 SYSCLK 输出到 MCO，用示波器测当前系统频率是否 72 MHz；也可用作给外部器件供时

容易混淆概念：

SYSCLK 是芯片系统总时钟；SysTick 是一个定时器，用 SYSCLK（或其分频）作为计时源，经常被 RTOS 用来当"系统滴答"。
RCC 是"时钟和复位管理模块"；RTC 是"独立的日历/时间计时模块"，通常用低速时钟、可掉电保持。

配置时钟实战:

cpp 复制代码

void HSE_SetSysClock(uint32_t pllmul)
2 {
3 __IO uint32_t StartUpCounter = 0, HSEStartUpStatus = 0;
4
5 // 把 RCC 外设初始化成复位状态
6 RCC_DeInit();
7
8 //使能 HSE，开启外部晶振，野火 STM32F103 系列开发板用的是 8M
9 RCC_HSEConfig(RCC_HSE_ON);
10
11 // 等待 HSE 启动稳定
12 HSEStartUpStatus = RCC_WaitForHSEStartUp();
13
14 // 只有 HSE 稳定之后则继续往下执行
15 if (HSEStartUpStatus == SUCCESS) {
16 //-----------------------------------------------------------------//
17 // 这两句是操作 FLASH 闪存用到的，如果不操作 FLASH，这两个注释掉也没影响
18 // 使能 FLASH 预存取缓冲区
19 FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
20
21 // SYSCLK 周期与闪存访问时间的比例设置，这里统一设置成 2
22 // 设置成 2 的时候，SYSCLK 低于 48M 也可以工作，如果设置成 0 或者 1 的时候，
23 // 如果配置的 SYSCLK 超出了范围的话，则会进入硬件错误，程序就死了
24 // 0：0 < SYSCLK <= 24M
25 // 1：24< SYSCLK <= 48M
26 // 2：48< SYSCLK <= 72M
27 FLASH_SetLatency(FLASH_Latency_2);
28 //-----------------------------------------------------------------//
29
30 // AHB 预分频因子设置为 1 分频，HCLK = SYSCLK
31 RCC_HCLKConfig(RCC_SYSCLK_Div1);
32
33 // APB2 预分频因子设置为 1 分频，PCLK2 = HCLK
34 RCC_PCLK2Config(RCC_HCLK_Div1);
35
36 // APB1 预分频因子设置为 1 分频，PCLK1 = HCLK/2
37 RCC_PCLK1Config(RCC_HCLK_Div2);
38
39 //-----------------设置各种频率主要就是在这里设置-------------------//
40 // 设置 PLL 时钟来源为 HSE，设置 PLL 倍频因子
41 // PLLCLK = 8MHz * pllmul
42 RCC_PLLConfig(RCC_PLLSource_HSE_Div1, pllmul);
43 //-------------------------------------------------------------//
44
45 // 开启 PLL
46 RCC_PLLCmd(ENABLE);
47
48 // 等待 PLL 稳定
49 while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET) {
50 }
51
52 // 当 PLL 稳定之后，把 PLL 时钟切换为系统时钟 SYSCLK
53 RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
54
55 // 读取时钟切换状态位，确保 PLLCLK 被选为系统时钟
56 while (RCC_GetSYSCLKSource() != 0x08) {
57 }
58 } else {
59 // 如果 HSE 开启失败，那么程序就会来到这里，用户可在这里添加出错的代码处理
60 // 当 HSE 开启失败或者故障的时候，单片机会自动把 HSI 设置为系统时钟，
61 // HSI 是内部的高速时钟，8MHZ
62 while (1) {
63 }
64 }
65 }

代码里有关闪存的处理:

这两行的意思是：打开 Flash 预取缓冲，并把 Flash 的访问等待周期设为 2，以配合 48--72MHz 的 SYSCLK，防止访问速度过快导致错误。
Flash 不像 GPIO 那样在 RCC 里有一个开关时钟位。

它的"时钟"可以理解为紧跟系统总线时钟，一直在工作；你做的只是给它配置"访问时间参数"（Latency）和"预取功能"。

这里就得说一下smt32的内存分布了:

项目	FLASH	SRAM
类型	非易失性存储器（断电不丢）	易失性存储器（断电全没）
在 MCU 里的作用	相当于"硬盘 / 固态盘"：放程序、常量、出厂参数等	相当于"运行内存（RAM）"：放变量、栈、运行时数据
典型地址（STM32F1）	从 `0x0800 0000` 开始	从 `0x2000 0000` 开始
上电后的用途	CPU 从 FLASH 里取指令执行（代码就在里面）	启动代码会把需要的全局/静态变量初始化到 SRAM，然后程序运行过程中读写这里
是否可写	可以，但要按"页擦除+写入"，操作复杂且慢，次数有限	随时读写，字节/字对齐即可，速度快
读写速度	读比 SRAM 慢，需要设置等待周期（Latency），频率越高 Latency 越多	读写都很快，和 CPU 主频接近
断电是否保存数据	✅ 是，内容保存	❌ 否，断电全部丢失
容量特点	容量通常比 SRAM 大（比如 64K、128K、256K...）	容量通常比 FLASH 小（比如 20K、32K...）
适合放什么	程序代码（`.text`）、只读常量（`const`）、初始化数据、少量配置参数	全局/局部变量、堆栈、运行时缓冲区（如串口缓存、数组、算法数据）
擦写寿命	有限（大约 1万～10万次擦写级别）	理论上无限次读写（受电路寿命限制，但远大于 Flash）
写入代价	写/擦要走专门的 Flash 编程流程，期间可能会阻塞或不能从同一块执行代码	普通内存访问指令即可，无需特殊流程
典型用法类比	MCU 的"硬盘"	MCU 的"内存条"

具体数据展示:

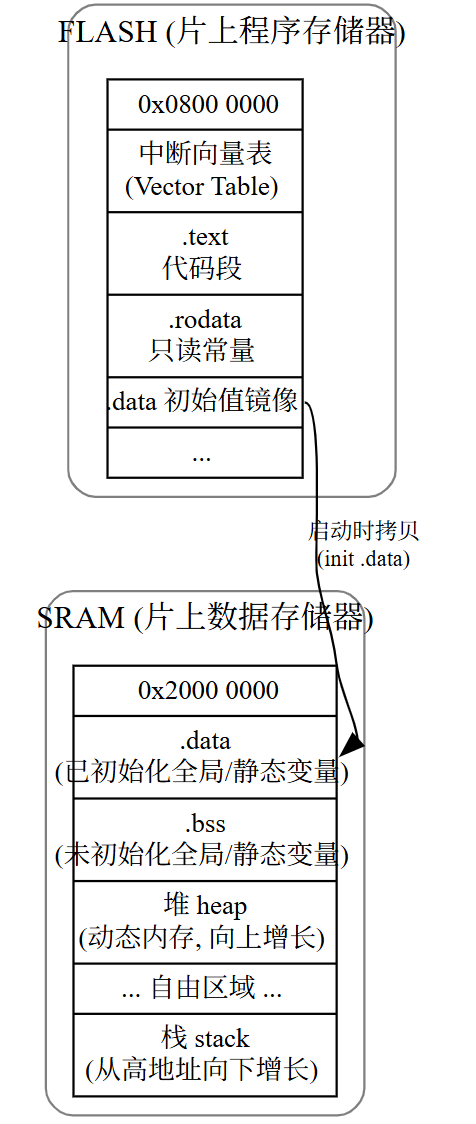

启动代码做的三件关键事：

设置主栈指针 MSP（指向 SRAM 顶部）
把 FLASH 里的 .data 初始值复制到 SRAM 的 .data 区
把 .bss 区全部清零
