Python数据可视化入门：Matplotlib基础操作与多坐标系实战

作为数据分析入门的核心技能，数据可视化能让枯燥的数据变得直观易懂。而Matplotlib作为Python可视化生态的基石，是每个数据学习者绕不开的必修课。本文结合我的学习笔记，分享Matplotlib的基础操作、核心逻辑以及多坐标系的面向对象绘图方法，适合零基础入门的同学快速上手～

一、初识Matplotlib：为什么它是可视化"基本功"

1. 什么是Matplotlib？

Matplotlib诞生于2003年，名字中的"Mat"源自MATLAB，初衷是为Python提供类似MATLAB风格的绘图能力。它不仅是Seaborn、Pandas绘图接口等高级库的底层依赖，还能独立绘制几乎所有常见的统计图表，是数据分析、科研和工程领域的必备工具。

2. 核心优势

• 底层可控性强：坐标轴、颜色、字体、图例位置等所有细节都能手动调整，灵活性拉满；
• 兼容性广：无缝衔接NumPy、Pandas等数据处理库，直接接收数组或数据框作为输入；
• 输出形式多样：支持生成PNG、PDF、SVG等图片文件，也能在Jupyter Notebook中交互式显示，还可嵌入Tkinter等GUI应用。

3. 核心结构（分层设计）

理解Matplotlib的三层结构，能让后续学习事半功倍：

• 后端层（Backend）：底层渲染引擎，负责生成图片或屏幕显示，无需手动操作；
• 美工层（Artist）：控制图表所有视觉元素（线条、文字、颜色等），是绘图的"积木"；
• 脚本层（pyplot） ：用户友好的快捷接口（import matplotlib.pyplot as plt），适合初学者快速绘图。

日常使用中，最核心的两个对象是：

• Figure：相当于整个"画布"，所有图表都在画布上绘制；
• Axes：画布上的"子图区域"，一个画布可包含多个子图，绘图操作本质是在Axes上添加元素。

二、基础绘图流程：5步实现第一个可视化图表

Matplotlib的核心工作流程可总结为：准备数据 → 创建画布/子图 → 绘图 → 美化细节 → 显示/保存，下面通过绘制正弦曲线演示完整流程。

1. 环境准备

先安装必要的库（若未安装）：

pip install matplotlib numpy  # numpy用于生成测试数据

2. 完整代码实现

import matplotlib.pyplot as plt
import numpy as np

# 1. 准备数据：生成0-10之间的100个均匀数据，计算正弦值
x = np.linspace(0, 10, 100)
y = np.sin(x)

# 2. 创建画布：设置尺寸为8英寸×4英寸
plt.figure(figsize=(8, 4))

# 3. 绘制折线图：设置颜色、线条样式和标签
plt.plot(x, y, color='red', linestyle='--', label='y = sin(x)')

# 4. 美化细节：添加标题、坐标轴标签、图例和网格
plt.title('Simple Sine Wave', fontsize=14)
plt.xlabel('X Value', fontsize=12)
plt.ylabel('Y Value', fontsize=12)
plt.legend()  # 显示图例（对应plot中的label参数）
plt.grid(alpha=0.3)  # alpha控制网格透明度

# 5. 显示或保存图表
plt.show()
# 保存高清图片：plt.savefig('sine_wave.png', dpi=300, bbox_inches='tight')

3. 运行效果

运行代码后会弹出窗口，显示一条红色虚线的正弦曲线，图表包含完整的标题、坐标轴标签、图例和网格，整体简洁清晰。

三、进阶技巧：多坐标系与面向对象绘图

基础的pyplot接口适合简单绘图，但面对多子图或复杂布局时，面向对象（OOP）绘图方法 更灵活强大。它的核心是直接操作Figure和Axes对象，而非依赖pyplot的全局函数。

1. OOP绘图核心逻辑

1. 先创建Figure（画布）对象；
2. 在画布上创建一个或多个Axes（坐标系/子图）对象；
3. 调用Axes对象的方法（如ax.plot()）绘图；
4. 调用Axes的方法（如ax.set_title()）美化细节。

2. 三种多坐标系创建方式

（1）plt.subplots()：规则网格布局（最推荐）

一次性创建画布和多个子图，返回Figure和Axes数组，适合规则布局（如2行2列、3行1列等）。

示例：2行2列的4个独立坐标系

import matplotlib.pyplot as plt
import numpy as np

# 1. 创建2行2列的画布和子图数组
fig, axes = plt.subplots(nrows=2, ncols=2, figsize=(10, 8), sharex=False, sharey=False)

# 2. 准备数据
x = np.linspace(0, 10, 100)
y1 = np.sin(x)
y2 = np.cos(x)
y3 = x ** 2
y4 = np.exp(-x)

# 3. 操作每个子图绘图（通过索引访问：axes[行号, 列号]）
axes[0, 0].plot(x, y1, color='red', label='sin(x)')
axes[0, 0].set_title('Sine Wave')
axes[0, 0].set_xlabel('X')
axes[0, 0].set_ylabel('Y')
axes[0, 0].legend()
axes[0, 0].grid(alpha=0.3)

axes[0, 1].plot(x, y2, color='blue', linestyle='--', label='cos(x)')
axes[0, 1].set_title('Cosine Wave')
axes[0, 1].set_xlabel('X')
axes[0, 1].set_ylabel('Y')
axes[0, 1].legend()

axes[1, 0].plot(x, y3, color='green', linewidth=2, label='x²')
axes[1, 0].set_title('Quadratic Function')
axes[1, 0].set_xlabel('X')
axes[1, 0].set_ylabel('Y')
axes[1, 0].legend()

axes[1, 1].plot(x, y4, color='orange', linestyle=':', label='e⁻ˣ')
axes[1, 1].set_title('Exponential Decay')
axes[1, 1].set_xlabel('X')
axes[1, 1].set_ylabel('Y')
axes[1, 1].legend()

# 调整子图间距，避免标签重叠
plt.tight_layout()
plt.show()

（2）fig.add_subplot()：不规则布局

逐个添加子图，支持子图跨列/跨行，适合复杂排版（如部分子图占2列，部分占1列）。

示例：2行3列的不规则布局

import matplotlib.pyplot as plt
import numpy as np

# 1. 创建空白画布
fig = plt.figure(figsize=(12, 6))

# 2. 逐个添加子图（参数：行、列、序号，序号从1开始）
ax1 = fig.add_subplot(2, 3, 1)  # 第1行第1列
ax2 = fig.add_subplot(2, 3, 2)  # 第1行第2列
ax3 = fig.add_subplot(2, 3, 3)  # 第1行第3列
ax4 = fig.add_subplot(2, 3, (4, 5))  # 第2行第1-2列（跨2列）
ax5 = fig.add_subplot(2, 3, 6)  # 第2行第3列

# 3. 各子图绘制不同类型图表
x = np.linspace(0, 5, 50)
ax1.plot(x, np.sin(x), color='red')
ax1.set_title('Subplot 1')

ax2.plot(x, np.cos(x), color='blue')
ax2.set_title('Subplot 2')

ax3.hist(np.random.randn(1000), bins=30, color='green', alpha=0.7)  # 直方图
ax3.set_title('Subplot 3 (Histogram)')

ax4.bar(x[:10], x[:10]**2, color='orange')  # 柱状图
ax4.set_title('Subplot 4 (Bar, 2 cols)')

ax5.scatter(np.random.rand(50), np.random.rand(50), color='purple')  # 散点图
ax5.set_title('Subplot 5')

plt.tight_layout()
plt.show()

（3）fig.add_axes()：自由定位

完全自定义子图位置，通过归一化坐标（0~1）控制子图的左边界、下边界、宽度和高度，适合嵌入小图等场景。

示例：主坐标系+角落小坐标系

import matplotlib.pyplot as plt
import numpy as np

# 1. 创建画布
fig = plt.figure(figsize=(10, 6))

# 2. 添加主坐标系（[左, 下, 宽, 高]，均为0-1的比例）
main_ax = fig.add_axes([0.1, 0.1, 0.8, 0.8])

# 3. 添加右上角小坐标系
small_ax = fig.add_axes([0.65, 0.65, 0.2, 0.2])

# 4. 主坐标系绘制正弦曲线
x = np.linspace(0, 10, 100)
main_ax.plot(x, np.sin(x), color='darkblue', linewidth=2)
main_ax.set_title('Main Plot: y = sin(x)')
main_ax.set_xlabel('X')
main_ax.set_ylabel('Y')
main_ax.grid(alpha=0.3)

# 5. 小坐标系绘制余弦曲线（正弦的导数）
small_ax.plot(x, np.cos(x), color='red', linestyle='--')
small_ax.set_title('Derivative (cos(x))')
small_ax.set_xlabel('X', fontsize=10)
small_ax.set_ylabel('Y', fontsize=10)
small_ax.tick_params(labelsize=8)  # 缩小刻度字体

plt.show()

3. 快捷方式与OOP方法对照表

快捷方式（pyplot）	面向对象方式（Axes）	功能描述
plt.plot(x,y)	ax.plot(x,y)	绘制折线图
plt.title('标题')	ax.set_title('标题')	设置子图标题
plt.xlabel('X')	ax.set_xlabel('X')	设置x轴标签
plt.ylabel('Y')	ax.set_ylabel('Y')	设置y轴标签
plt.legend()	ax.legend()	显示图例
plt.grid()	ax.grid()	显示网格
plt.xlim(0,10)	ax.set_xlim(0,10)	设置x轴范围
plt.ylim(0,5)	ax.set_ylim(0,5)	设置y轴范围
plt.xticks([1,2,3])	ax.set_xticks([1,2,3])	设置x轴刻度
plt.text(x,y,'文本')	ax.text(x,y,'文本')	添加文本注释

核心规律：plt.xxx()对应的OOP方法大多是ax.set_xxx()，绘图类方法（如plot、bar）直接用ax.xxx()。

四、实战：批量生成多坐标系（代码复用）

当需要绘制多个结构相似的子图时，可封装绘图函数批量处理，提高代码复用性和维护性。

import matplotlib.pyplot as plt
import numpy as np

# 定义绘图函数：传入Axes对象和数据，自动完成绘图和美化
def plot_func(ax, x, y, title, color='black', linestyle='-'):
    ax.plot(x, y, color=color, linestyle=linestyle, linewidth=1.5)
    ax.set_title(title, fontsize=12)
    ax.set_xlabel('X', fontsize=10)
    ax.set_ylabel('Y', fontsize=10)
    ax.legend([title], loc='best')
    ax.grid(alpha=0.2)

# 1. 创建2行3列的子图
fig, axes = plt.subplots(nrows=2, ncols=3, figsize=(12, 7))
x = np.linspace(0, 5, 100)

# 2. 准备数据和配置列表
data_list = [
    (x, np.sin(x), 'sin(x)', 'red', '-'),
    (x, np.cos(x), 'cos(x)', 'blue', '--'),
    (x, x, 'y=x', 'green', '-.'),
    (x, x**2, 'y=x²', 'orange', ':'),
    (x, np.exp(x), 'y=e^x', 'purple', '-'),
    (x, np.log(x+1), 'y=ln(x+1)', 'brown', '--')
]

# 3. 遍历子图和数据，批量绘图
for idx, (x_data, y_data, title, color, ls) in enumerate(data_list):
    row = idx // 3  # 计算行号
    col = idx % 3    # 计算列号
    plot_func(axes[row, col], x_data, y_data, title, color, ls)

# 调整间距
plt.tight_layout()
plt.show()

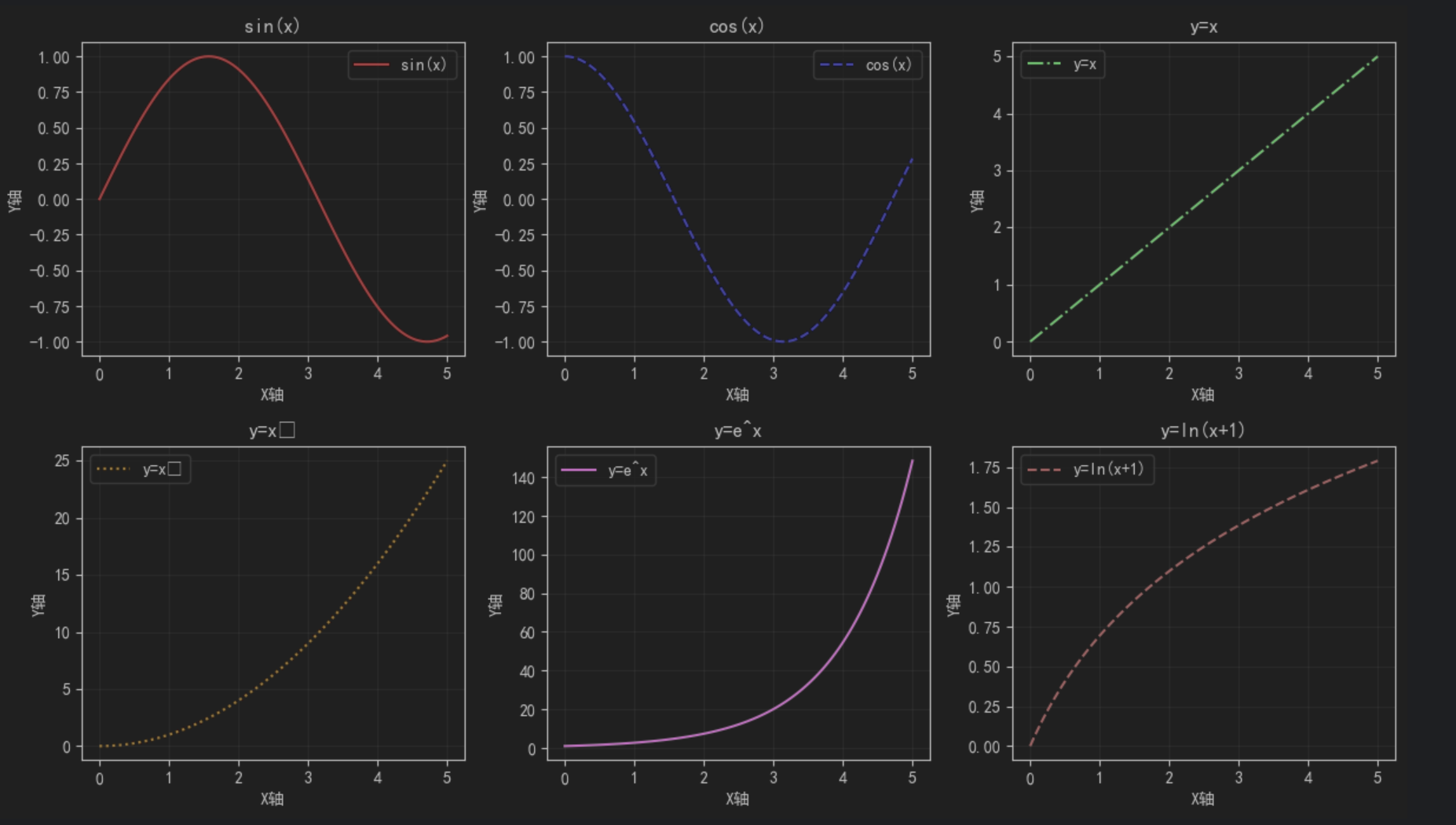

运行后会生成6个风格统一的子图，每个子图对应不同的函数曲线，代码简洁且易于扩展。

五、学习总结

1. Matplotlib是Python数据可视化的基础，掌握它能理解高级可视化库的底层逻辑；
2. 基础绘图遵循"准备数据→创建画布→绘图→美化→显示"的核心流程；
3. 面向对象绘图是处理多坐标系的关键，核心对象是Figure（画布）和Axes（子图）；
4. 多坐标系创建可根据需求选择：规则布局用plt.subplots()，不规则布局用fig.add_subplot()，自由定位用fig.add_axes()；
5. 封装绘图函数能大幅提高代码复用性，适合批量生成相似子图。

通过今天的学习，我已经能独立完成基础图表和多子图布局的绘制。后续还会继续深入学习Matplotlib的高级美化技巧和复杂图表绘制，感兴趣的同学可以一起交流进步～
