轻量级RTSP服务的工程化设计与应用：从移动端到边缘设备的实时媒体架构

技术背景

在实际的音视频系统中，RTSP 依然是设备端、行业端、AIoT 端最稳定、最普遍的实时视频协议之一。

与 WebRTC、RTMP、HTTP-FLV 这些偏"互联网直播分发"的协议不同，RTSP 更强调：

稳定性（长时间运行、断点恢复简单）
可控性（端到端链路透明）
部署灵活性（适合专网、内网、封闭环境）
对接成本低（大量上位机 / NVR / AI 模型都原生支持）

但传统 RTSP 架构通常依赖独立部署的 RTSP Server：GStreamer、FFserver、Nginx-RTMP（转 RTSP）等。在云端或大型服务器环境下，这类架构没有问题，但在以下场景中却显得"太重"：

嵌入式设备希望最小化资源占用
内部网络 / 专网项目不希望加一层额外服务器
**移动端（Android/iOS）**需要随开随用的实时输出
工业 / 机器人 / 低空经济设备必须保证链路极短、反馈极快
AI 摄像头/智能盒子每台设备都希望独立作为媒体源
部署成本低、运维成本更低的要求越来越明显

行业趋势已经很清晰：

越来越多的摄像头、智能设备、移动端应用，都希望本机就具备媒体服务能力，而不是依赖外部的流媒体服务器。

这催生了**"轻量级 RTSP 服务"** 这一类产品形态：

把原来由服务器承担的实时媒体分发能力，搬到每一个设备本身，从而：

减少中间节点
降低复杂度
降低延迟
降低部署和运维成本
更适合边缘化、分布式的设备架构

SmartMediaKit 正是在这一趋势下，长期实践与行业需求的推动下，形成了完整的轻量级 RTSP 服务模块 。它既不是简单的 RTSP 封装，也不是 Live555 的重写，而是一套设备端专用的、工程化的边缘媒体节点架构。

1. 为什么需要"轻量级 RTSP 服务"？

在传统流媒体架构中，"编码端"和"流媒体服务端"是两套独立系统：

采集 → 编码 → 推流 → （独立 RTSP/RTMP 服务）→ 客户端拉流

但在以下典型行业场景中，这种架构反而过重：

内网项目（安防/工业/教育/医疗）不希望额外部署服务器
有大量 嵌入式设备、移动设备，希望"一机即服务"
需要 100--200ms 级弱网低延迟，不希望经过多跳
不希望暴露公网，只在 LAN 局域网内互相访问
每台设备只需要少量并发
希望快速集成，不想维护开源的复杂组件

这时，"把轻量级 RTSP Server 内嵌到推流 SDK 中"，就成为一个非常工程化、极具价值的方案。

SmartMediaKit 的做法本质上是：

把"流媒体服务器"拉到"编码端设备"内部，让推流端变成本地 RTSP 服务节点。

既保留编码推流能力，又直接输出本地 RTSP URL。

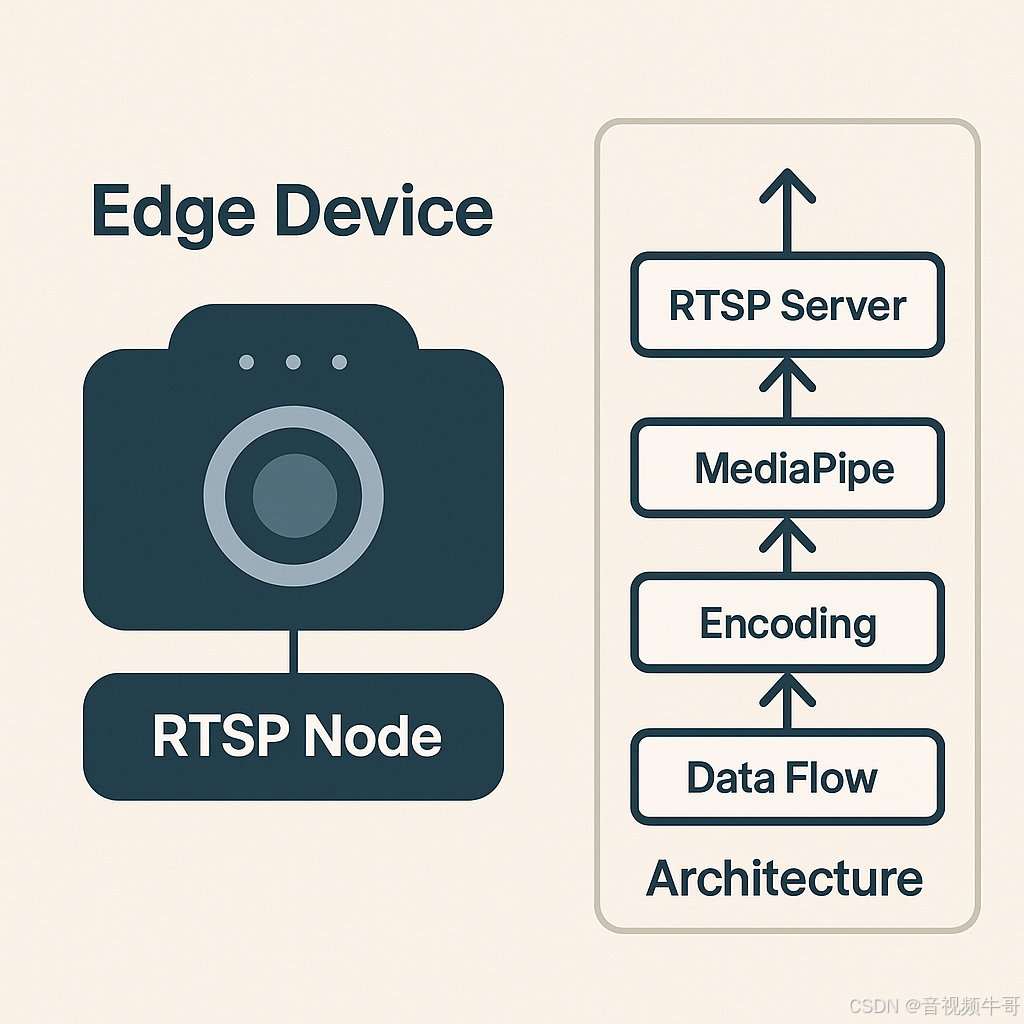

这是一种非常典型的 Edge Node / 边缘媒体节点 架构。

2. 核心架构设计理念

轻量级 RTSP 服务 SDK 的设计遵循以下工程逻辑：

2.1 单进程内聚设计（内置 RTSP Server）

与 Nginx-RTMP那种独立服务相比，轻量级 RTSP 采用 内嵌式模型：

[采集模块] [编码模块] [内置RTSP Server] ← 实时数据

优点：

无 IPC、无网络回环，无多进程开销
内存直接共享，低延迟
每个实例完全由应用控制，不受外部服务影响
部署难度为 0

2.2 内部数据管线：解耦采集、编码与传输的核心机制

轻量级 RTSP 服务在架构上遵循一个重要原则：

采集 → 编码 → 对外传输三者必须彻底解耦，互不阻塞。

因此 SDK 内部设计了一套 高效、线程安全、支持多路会话同时读取的"数据管线"机制。

整个处理流程可以抽象为：

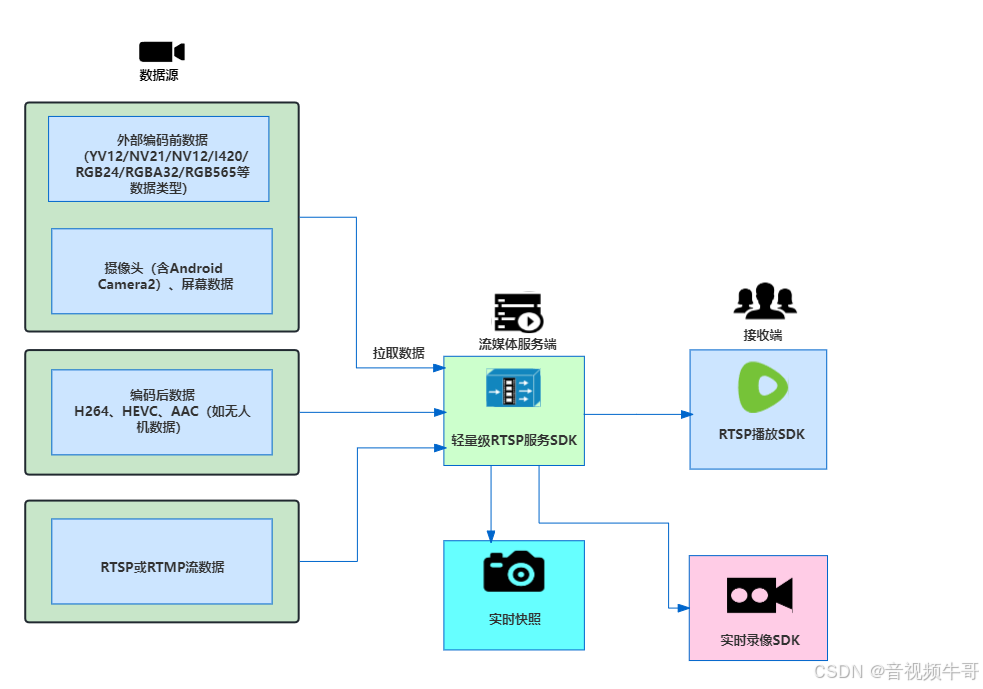

采集 → 编码（H.264 / H.265 / AAC） → 写入内部数据管线 → RTSP 服务端按需读取并发送 RTP

这个"内部数据管线"具备以下工程特性（不强调具体结构）：

单源数据、多会话读取：编码输出只有一份，但可以被多个 RTSP 会话同时取用，不重复编码，也不相互干扰。
独立快慢通路：拉流端快慢不一致时，不会影响编码端的实时输出，也不会拖慢主线程。
针对实时场景优化的延迟策略：保持数据新鲜度，避免堆积，使端到端延迟始终维持在毫秒级。

更简单的理解是：

编码端持续输出，RTSP 端按需取走，两者通过一条高性能的内部数据通道松耦合连接。
这样既能做到实时性，也能让多路 RTSP 会话并行处理。

这类内部数据管线，也是 SmartMediaKit 在"推流端内置服务架构"中多年来沉淀的核心能力之一。

2.3 RTP 层的"轻量化、实时优先"实现策略

在轻量级 RTSP 服务中，协议栈的设计遵循一个核心理念：

将复杂度留在对实时性有价值的部分，把不必要的协议负担摒掉。

换句话说，它不是去做一套"全量 RTSP Server"，而是构建一个 足够稳定、足够轻量、专注实时视频的 RTSP/RTP 输出能力。

核心设计方向包括：

精简化的 RTSP 会话流程

保留行业内实际拉流所需的关键交互，保证主流播放器能够即连即播，无须承担完整协议栈带来的额外负担。
RTP over UDP 直送模型（支持单播/组播）

以最直接的方式输出实时媒体数据，减少跳转、减少封装、减少节点延迟。
自动生成媒体描述（SDP）

根据当前编码器参数动态生成，避免手工配置或额外映射逻辑，使集成更简单可靠。
轻量化的状态管理

RTSP 状态机保持干净清晰，只处理对"建立实时会话"有实际意义的部分，从而降低维护成本与错误概率。

目标：

让协议只承担"建立连接"和"传递实时媒体"这两件事，其他不影响播放体验的部分尽量简化。

最终让资源投入最大化集中到真正影响业务体验的地方------实时性、稳定性与播放端兼容性。

轻量化协议栈并非削弱能力，而是让整个 RTSP 服务更贴近行业真实需求：
快速启动、稳定输出、延迟可控、在各种环境里都能可靠地"跑起来"。

下面的视频展示的是Windows平台启动轻量级RTSP服务，然后采集毫秒计数器窗体，Android的RTSP播放器过来拉流，整体延迟：

Android平台RTSP播放器时延测试

2.4 内网友好 & 多平台统一的工程策略

轻量级 RTSP 服务的设计天然面向"设备多样、部署碎片化"的现实场景，因此在架构上重点强调：

一个服务能力，在不同平台上都能以几乎相同的方式工作。

这一点在行业内并不容易做到，因为多平台编解码、网络 IO、线程模型、系统 API 各不相同。

支持的平台覆盖：

Windows
Linux（含国产化 UOS、麒麟等）
Android
iOS
x86_64、ARM64、ARMv7 多架构

统一的跨平台抽象层

为了减少平台差异带来的开发成本，SDK 内部做了大量抽象和整合，使开发者在使用时几乎感受不到平台差别。

例如：

统一的编码接口：不同系统的硬件/软件编码能力通过同一套 API 管理。
一致的 RTP 发送流程：无论运行在桌面系统还是嵌入式设备，媒体传输逻辑完全一致。
统一的 RTSP 处理逻辑：同一套会话管理、协议解析、状态维护策略，跨平台稳定运行。
一致的数据管线机制：上层读取和传输接口一致，不需关注平台底层差异。

工程价值

这种"统一抽象 + 轻量化协议"的组合，使得轻量级 RTSP 服务既能跑在高性能服务器，也能跑在 ARM 嵌入式设备或移动终端，而且：

迁移成本低
开发者学习成本低
不需要为不同平台维护不同的代码路径
更适合作为企业级 SDK 的基础能力长期演进

相比之下，传统开源方案虽然功能全面，但跨平台移植往往需要开发者进行大量定制化适配，工程门槛和维护成本都较高。

轻量级 RTSP 服务的优势就在于：

在多平台、多架构、多设备环境下，提供一致的接口、一致的性能体验，以及更可控的工程复杂度。

3. 模块化架构拆解

从系统工程角度来看，轻量级 RTSP 服务并不是一个单一组件，而是一套 紧凑但边界清晰的媒体子系统 。

它围绕"编码侧内置服务"这一理念，将 RTSP 会话建立、媒体输出与内部数据流处理进行了解耦。

整体架构可抽象为以下几个层面：

bash 复制代码

┌──────────────────────────────┐
│          应用层（App）        │
│  提供配置入口、启动/停止控制    │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│      服务管理层（Service）      │
│  服务生命周期、鉴权、端口管理    │
│  多实例调度、连接监控            │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│        会话层（Session）        │
│  RTSP 指令处理、状态维护、事件回调│
│  对接媒体输出所需的参数协商       │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│     媒体传输层（RTP/UDP）       │
│  媒体包封装、发送、单播/组播输出 │
│  与会话层保持独立，专注实时传输 │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│     内部数据流层（MediaPipe）    │
│  负责承接编码端输出的音视频数据  │
│  提供给多路 Session 并行读取     │
│  保证读取行为不影响编码端实时性  │
└──────────────────────────────┘

层间关系简述

Service 管理多实例、多端口、多路服务运行。
Session 层负责对每个连接进行 RTSP 交互与状态控制。
媒体传输层专注 RTP 输出，不处理会话逻辑。
内部数据流层与编码端对接，是整个服务的媒体核心处理区。

核心能力集中在三部分：

媒体数据流的实时分发
RTP 媒体输出
RTSP Session 的轻量级状态管理

而采集、编码、格式控制仍由推流 SDK 完成，轻量级 RTSP 服务只负责 "把编码好的数据可靠且低延迟地送出去"。

4. 性能侧的关键技术点

轻量级 RTSP 服务的性能核心并不在"RTSP 协议本身"，而在 数据路径的组织方式、媒体传输策略，以及端到端链路的简化设计 。

其设计目标是：尽可能缩短编码端到播放端的距离，减少中间环节带来的延迟与不确定性。

4.1 如何实现 100--200ms 级的低延迟？

（1）缩短数据链路：编码输出直达传输层

SDK 内部将采集、编码与媒体传输解耦后，使媒体数据能够以非常直接的方式进入 RTSP 传输通道：

中间不做额外的数据拷贝
不进行格式转换
减少与系统内核的交互
不设置过深缓冲

这样能保证编码端输出的视频数据几乎"即时"流向 RTP 发送端。

结果：减少延迟，提高实时性。

（2）RTP 传输层按实时优化策略构建

在 RTP 发送部分，SDK 优化了多个关键点：

直接从内部媒体数据流中按需读取
保持 NALU（或音频帧）粒度的封装策略，避免引入额外拆分
时间戳与编码侧保持同步，减少 jitter
合理的丢包容忍与快速恢复策略，避免播放端出现拖累或卡顿

这些优化都是围绕"实时播放"场景，而不是追求协议的复杂功能性。

（3）省掉整个服务器中转环节

典型延迟差异来自架构不同：

传统模式：

设备 → 推流到服务器 → 服务器转 RTSP/RTMP → 播放端

轻量级 RTSP：

设备自身 = 采集 + 编码 + RTSP 输出

省掉了：

网络跳数
服务端处理
转封装
等待缓存

意味着延迟天然比"设备 → 服务器 → 客户端"模式低几十毫秒以上。

本质：减少节点、减少拐点，就是减少延迟。

安卓轻量级RTSP服务采集摄像头，PC端到安卓拉取RTSP流

4.2 为什么更适合低并发场景？

轻量级 RTSP 服务主打"边缘设备实时输出"，而不是承担"中心分发服务器"的角色。

因此影响并发能力的关键因素是设备本身，而非协议本身：

编码器输出能力（通常单路）
多会话同时读取媒体数据带来的调度开销
RTP 发送线程的负载
移动设备/嵌入式设备的 CPU 与功耗限制
操作系统对网络 socket 的约束

综合考虑到这些因素，轻量级 RTSP 服务的定位非常明确：

它不是大并发分发中心，而是一台"可随拿随用的本地媒体节点"。

实际场景表现：

1～5 路并发 → 高度稳定、延迟低、负载轻
5 路以上 → 取决于 CPU、平台和帧率

这非常适合以下设备：

工业摄像头
AI Box
行车记录 / 执法仪
Android/iOS 移动端
机器人 / AGV
单点摄像头 / IoT 节点

换句话说：

轻量级 RTSP 更像"每个设备自己带一个小型流媒体能力"，而不是 Nginx、SRS 这种集中式服务。

5. 与传统独立 RTSP Server 的差异

轻量级 RTSP 服务与 Nginx-RTMP 等传统独立媒体服务器，本质上是两类完全不同的系统形态。

前者面向 单设备的实时输出能力 ，后者面向 集中式媒体分发平台 。

因此，它们在多个方面呈现出明显不同的设计倾向：

对比维度	独立 RTSP Server	轻量级 RTSP 服务（SmartMediaKit）
部署方式	需要额外安装、配置、维护服务器	无需部署，作为编码端的一部分直接启动
系统复杂度	功能全面、模块较重	模块紧凑，围绕实时视频剪裁优化
延迟路径	设备 → 服务器 → 客户端，多跳路径	设备本机直接输出，路径极短
端到端延迟表现	通常中等（依赖网络与服务器）	可稳定做到 100--200ms 级实时体验
并发能力	适合大规模分发	适合单设备的低并发
跨平台性	迁移成本高，需定制适配	Android/iOS/Windows/Linux 全统一接口
适用场景	直播中心、服务器集群、媒体平台	单点摄像头、AI 设备、移动端、IoT
开发/集成成本	需要理解服务器逻辑与部署流程	几行代码即可启用 RTSP 服务
可靠性模型	依赖外部服务器进程	与编码端同进程，稳定性一致

两类架构的本质差异

独立 RTSP Server 的定位是：
"媒体中心节点，用于统一接入和大规模分发。"
轻量级 RTSP 服务 的定位是：
"让每个设备自身成为一个小型的实时媒体源节点。"

二者不是互相替代，而是分别适用于：

集中式 vs 边缘式
高并发媒体服务 vs 单设备实时输出
服务器业务 vs 端侧/设备侧业务

轻量级 RTSP 服务的优势在于：

让设备本身具备 RTSP 服务能力，减少延迟、减少节点、减少部署成本。

而独立服务的优势在于：

集中化管理、可扩展、适合百路以上的统一分发需求。

两者在大型系统中甚至可以协同使用。

6. 典型落地场景（工程视角）

轻量级 RTSP 服务的优势在于：
无需额外服务器、延迟低、跨平台一致、部署简单 。

因此非常适合集成在"设备侧 / 端侧"的场景中，让设备本身就成为一个可直接拉流的实时媒体源。

以下是工程实践中最常见的几类应用：

6.1 AI 摄像头 / 机器视觉终端

在 AI 摄像头、工业视觉相机等设备上，常见数据链路为：

视频采集 → 本地编码（H.264 / H.265） → 轻量级 RTSP 服务 → 上位机或算法端读取

典型特点：

上位机、AI Box、NVR 直接拉取设备的实时流
无需 RTMP/HTTP-FLV 服务器参与
端到端路径极短，适合集成在工业检测、机器人视觉等强调 低延迟反馈 的场景

对于需要毫秒级响应的生产线控制来说，这类架构具备非常明显的工程优势。

6.2 内网教学、示教与监控场景

在封闭局域网或专用网络中，轻量级 RTSP 服务让任意终端都可以变成本地流媒体源。

常见应用：

智慧教室：教师端设备开启 RTSP 服务，学生端平板或 PC 即可直接预览
医疗示教场景：术台侧摄像设备在局部网络内实时广播，示教室无延迟观看
机房、实验室监控：无需专用摄像头，普通 PC/平板即可作为实时画面源

这些场景通常并发不高，但对 部署速度、稳定性、延迟 有强需求，轻量级 RTSP 正好满足。

6.3 工业现场设备（PLC、产线设备、机器人等）

在工业设备中，对系统稳定性、闭环网络、运维成本有严格要求。

使用轻量级 RTSP 服务的典型方式：

嵌入式 ARM Linux 设备本身就可以开启 RTSP 服务
无需额外流媒体服务器或转发节点
在本地封闭网络中运行，安全性更高、维护成本更低

这类设备通常要求 7×24 小时运行、延迟低、并发少，轻量化架构天然契合。

6.4 移动设备场景（Android / iOS）

移动端集成轻量级 RTSP 服务后，手机、Pad、手持终端可以直接作为实时摄像设备使用：

工地巡检
移动应急安防取证
医疗查房
校园/会议中的移动拍摄
临时监控、临时画面共享

用户只需根据设备的 IP 和端口即可访问：

rtsp://ip:port/live

无需安装服务器、无需外网、无需复杂配置，随开随用。

7. 轻量级RTSP服务优势总结

从工程实现与实际落地两个维度来看，轻量级 RTSP 服务的价值主要体现在以下几方面：

1. 部署与使用成本极低

轻量级 RTSP 服务作为 SDK 的一部分，无需额外安装流媒体服务器，也没有复杂的配置流程。

在应用启动的同时即可完成服务启动，非常适合快速集成和分发。

2. 集成简单、工程负担小

开发者只需调用少量接口，就能让设备具备 RTSP 输出能力。

这比在系统中单独部署 GStreamer 或 Nginx-RTMP 等组件要轻量得多，也更易于维护。

3. 天然的低延迟链路

媒体数据从编码端直达 RTP 输出，不经过额外中转节点，使设备端到播放端的延迟通常可以稳定在 100--200ms。

对于需要实时反馈的场景，比"推流到服务器 → 再转发"的模式明显更高效。

4. 跨平台一致性强

同一套服务能力可在 Android、iOS、Windows、Linux（含国产化平台）上以一致的方式使用。

对于多端产品或硬件生态项目来说，能显著降低维护与适配成本。

5. 支持多实例并行

同一应用可根据需要开启多路服务，例如多路摄像头、多画面监控、多模块独立输出等。

这种灵活性使其在复杂设备（AI Box、智能摄像头、机器人）中具有更强的实用价值。

6. 与内网环境高度契合

轻量级 RTSP 服务天然适配封闭网络和局域网：

不需要公网
不依赖 NAT 穿透
不需要额外防火墙策略
网络路径短、链路可控

这正是工业、安防、教育、医疗等专网场景的典型需求。

8. 适合的客户类型（工程 / 产品定位）

轻量级 RTSP 服务的定位并非替代中心服务器，而是让"设备本身"具备媒体输出能力，成为一个可随时被访问的实时视频节点。

因此它特别适合部署在端侧、设备侧、嵌入式环境 ，作为系统架构中的前端实时媒体源。

典型客户与设备类型包括：

AIoT 与智能硬件厂商：摄像头、智能终端、边缘节点需要在本地直接输出实时视频。
工业制造与机器视觉设备：对延迟敏感、部署环境封闭、对服务器依赖弱。
安防摄像头 / OEM 厂商：设备侧直接提供拉流能力，减少对 NVR/SVR 的耦合。
教育录播、示教系统：在局域网内快速共享实时画面，不依赖外部服务器。
医疗远程示教 / 手术辅助：强调高实时性与专网部署能力。
机器人 / AGV / 巡检设备：设备必须实时上报画面给上位机进行调度与控制。
无人机 / 低空经济设备：强实时性 + 设备端输出，是轻量级 RTSP 的天然应用场景。
Android / iOS 端侧应用：让移动设备瞬间具备"内网实时摄像头"能力。

这些场景的共同点是：

实时、轻量、无需服务器、可在本地网络直接分发。

核心定位：边缘媒体节点

轻量级 RTSP 并不仅仅是一个协议接口，而是一种架构能力：

让编码端直接成为"媒体服务节点"，从而减少网络跳数、降低系统复杂度、降低延迟。

它在系统中的角色是：

在边缘侧生成实时媒体流
通过最短路径送达上位机或其他设备
作为整个系统的视频入口，而非中间件

这使它特别适合 "设备数量多而分散、延迟要求高、运维成本必须低" 的行业应用。

总结

轻量级 RTSP 服务的价值不在于"替换传统 RTSP 服务器"，而在于：

让每一个设备具备原生的媒体输出能力
以最短路径实现低延迟
在多平台、多架构环境中保持一致行为
降低部署与运维难度
让端侧实时能力变得标准化、可规模化落地

它是一套真正意义上的 "端侧实时媒体基础设施" 。

在 AIoT、工业、安防、低空经济、医疗教育等越来越强调边缘实时性的领域，它有着非常天然的使用场景和成长空间。
