【STM32】数码管驱动

一、简单介绍

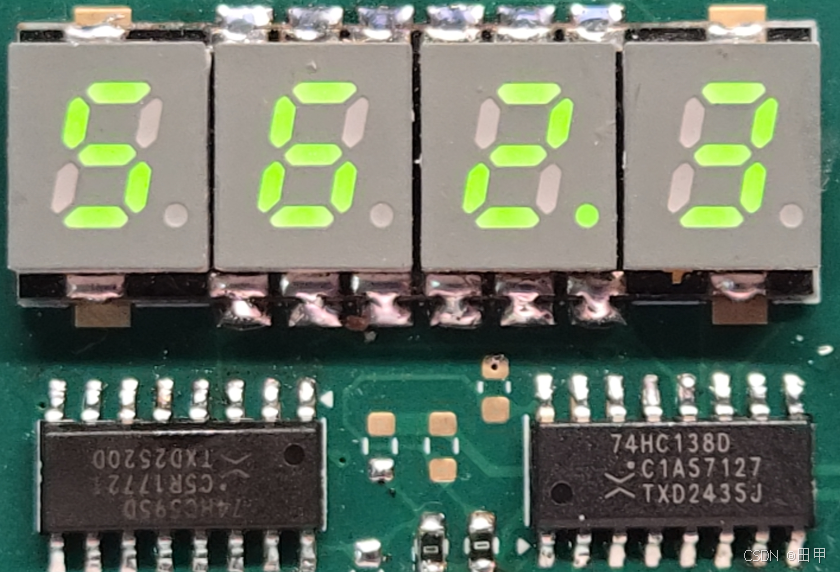

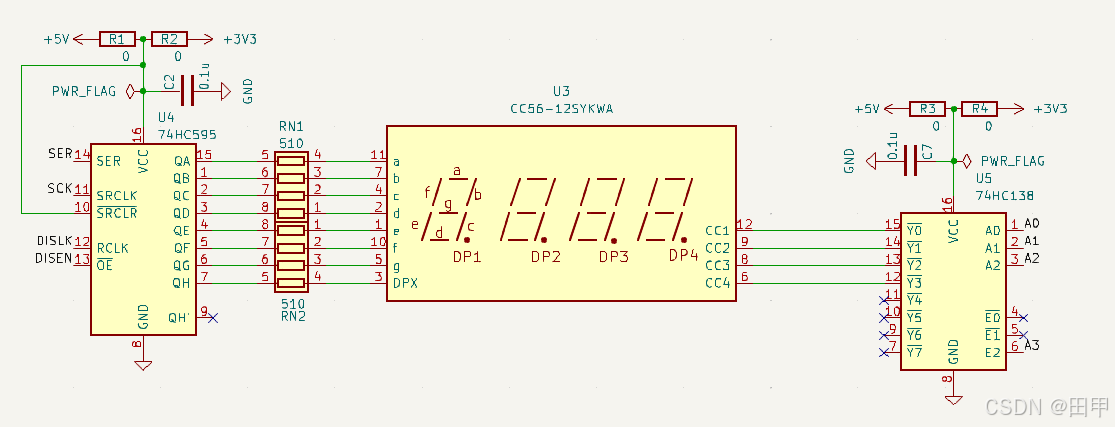

数码管驱动电路如图所示，笔者选用安世半导体生产的74HC138D和74HC595D芯片驱动共阴极数码管。原理图如下：

数码管

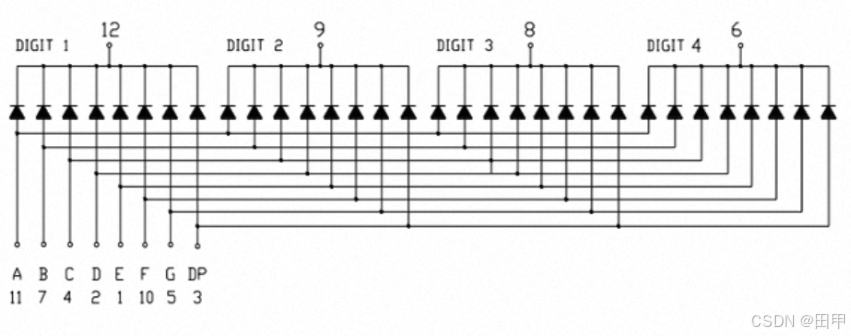

四位贴片共阴极数码管，6、8、9、12分别是四个数码管的阴极。单看每一个数字，由8个发光二极管组成，这些二极管的阴极是连在一起的。

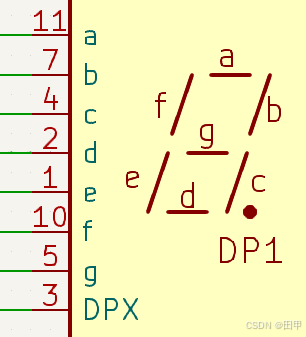

abcdefg等代表四个数码管的每一个短线（小数点）。当其中段选一个高电平，同时位选是低电平，发光二极管导通，对应的短线就会亮起来。

74HC138D

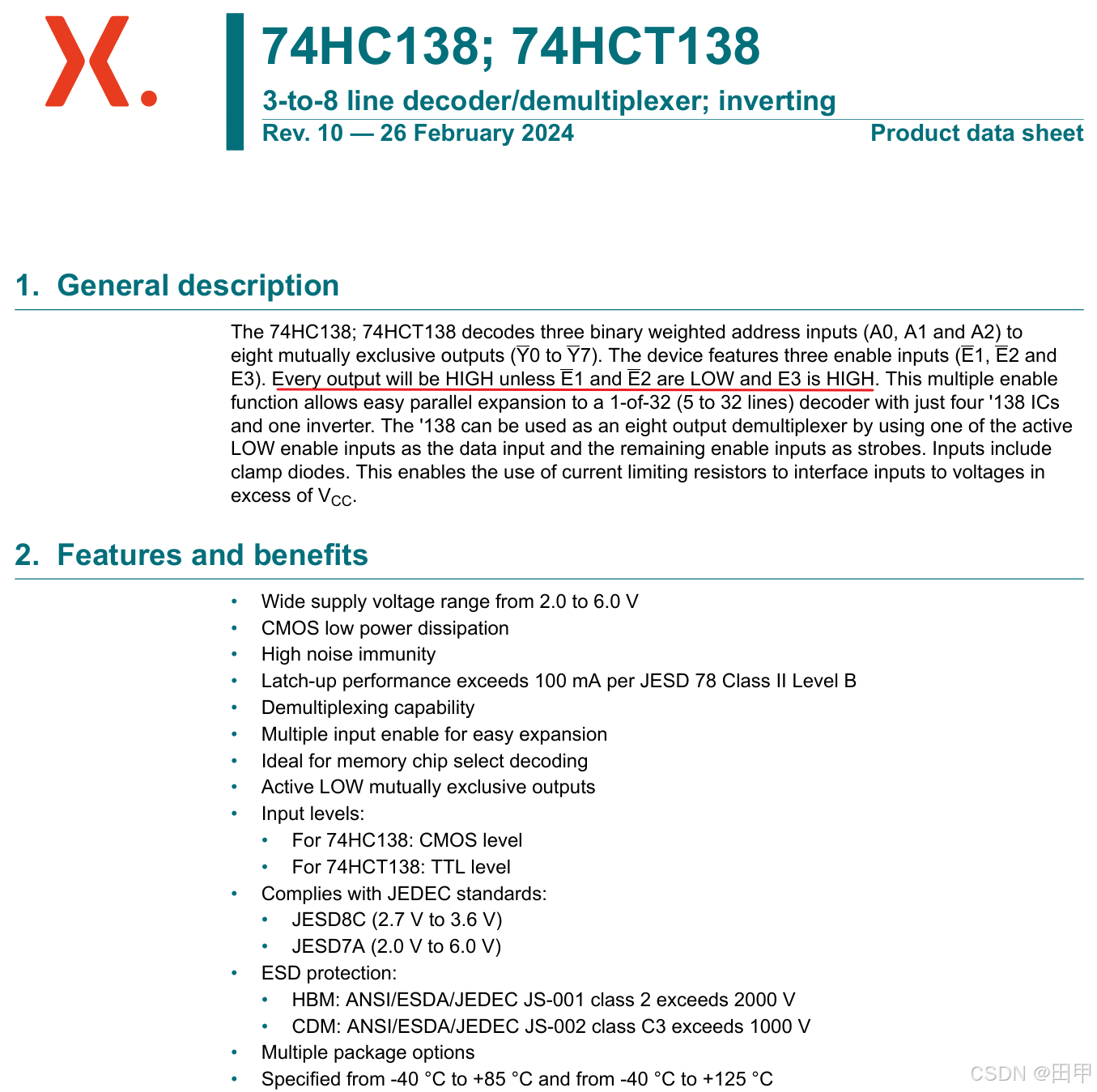

74HC138D具有3条地址线和8个输出，唯有E1和E2均为低电平且E3是高电平，输出才不会都是高（大部分使用场景）。

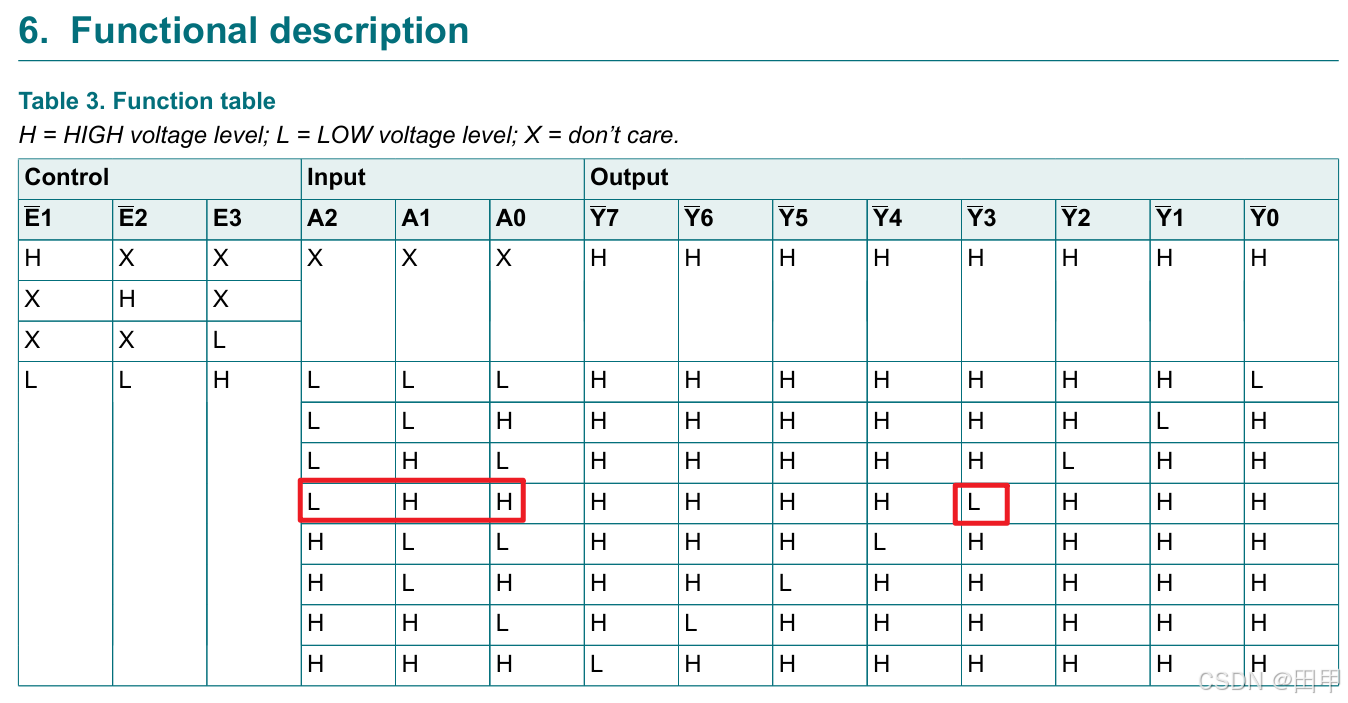

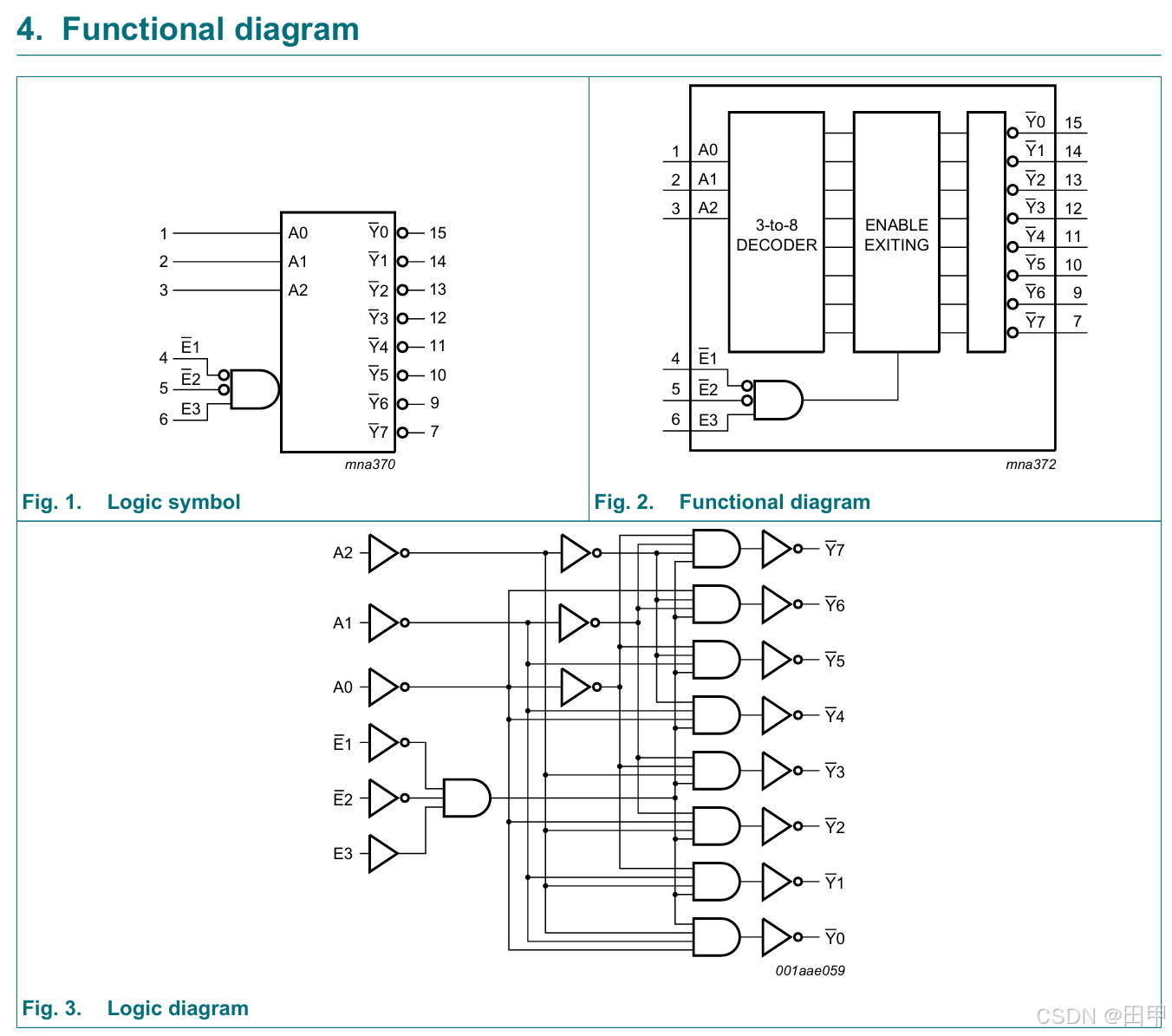

真值表和逻辑框图如上。输入A2是高位，输出Y7是高位。

如果要4个数码管的阴极输出低电平，Y3=0 -> A2A1A0 = 3 -> 0b011。

74HC595D

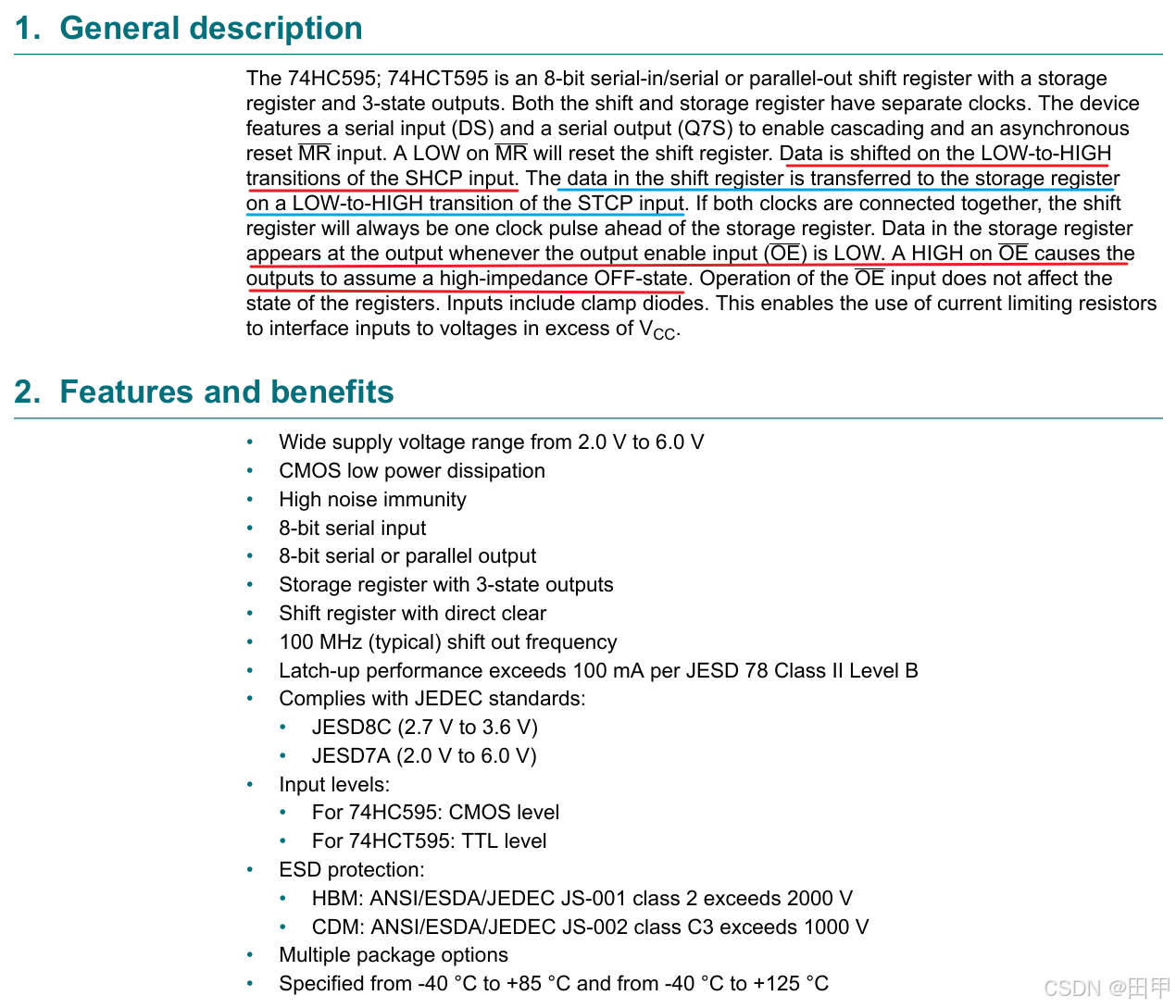

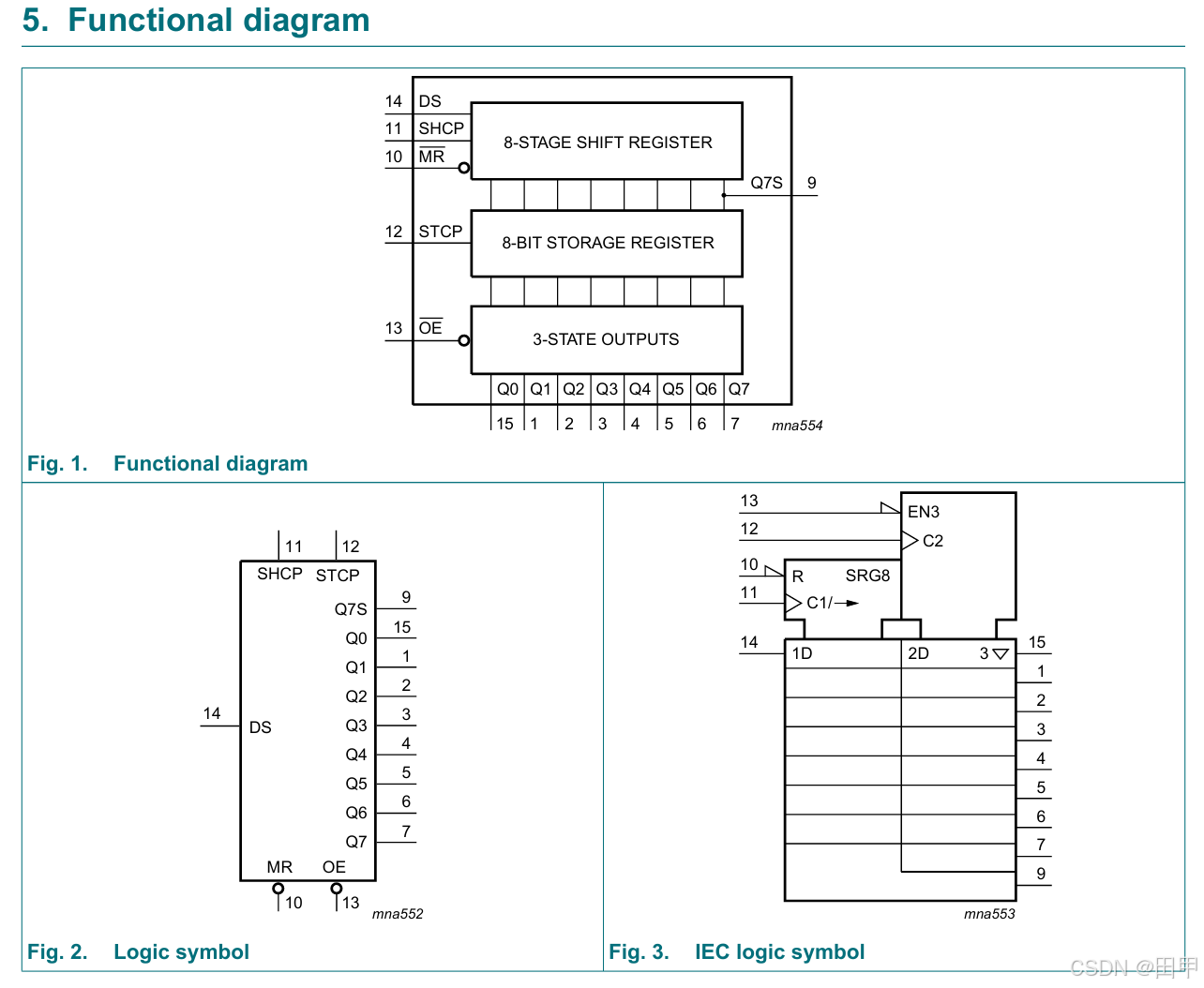

74HC595是8bit的串行输入，并行输出寄存器芯片，移位和存储具有单独的时钟（SHCP引脚或者STCP引脚的上升沿）。

SHCP上升沿：数据移位，会频繁触发。

STCP上升沿：将移位寄存器的数据搬运到存储寄存器，偶尔触发。

OE控制输出：当OE为低时，存储寄存器的值体现在输出引脚上，OE为高时，输出引脚高阻态。

Q7S是为级联提供便利而设置的。

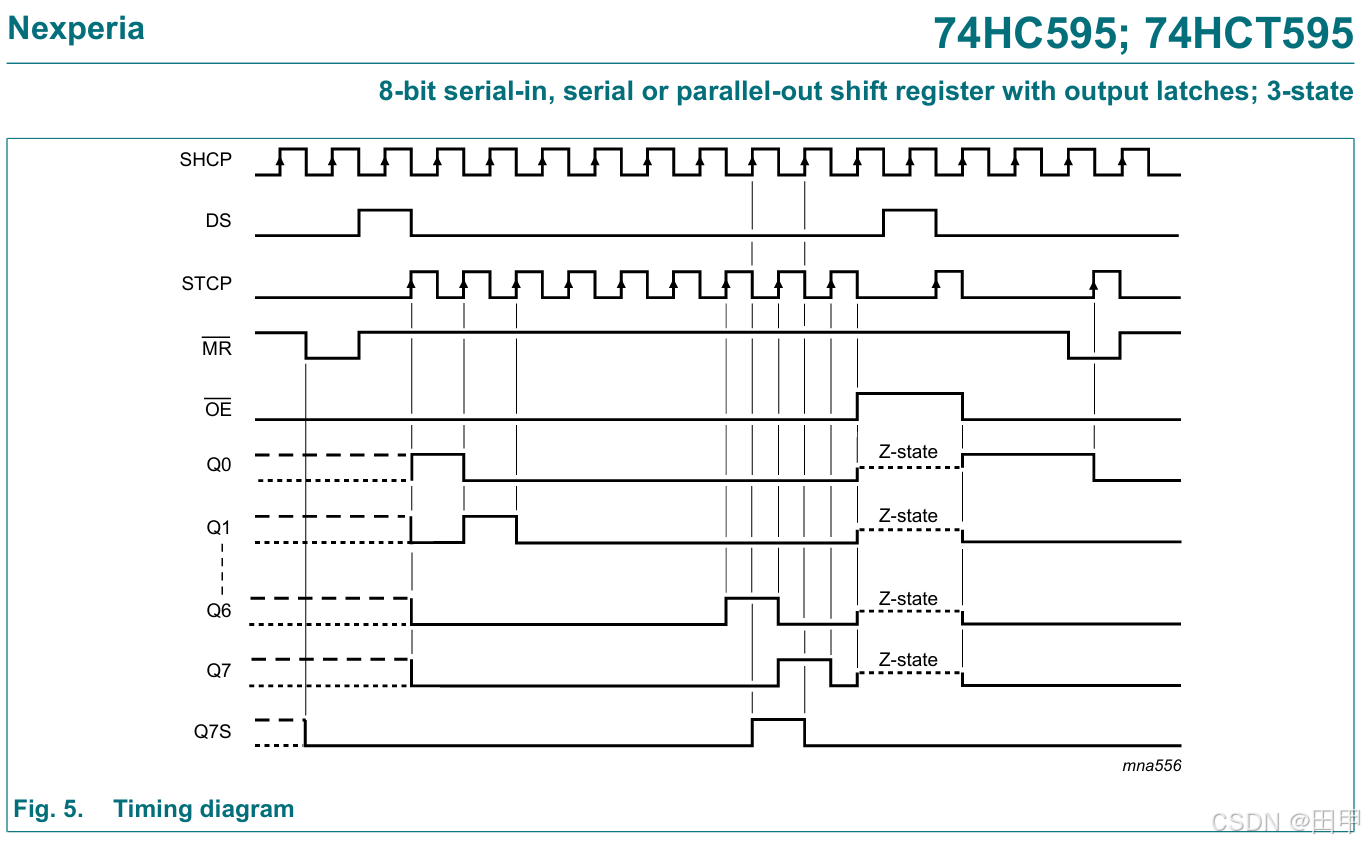

观察时序图，发现在SHCP的上升沿，对DS引脚电平采样，把DS电平存放在内部寄存器（每来一个SHCP上升沿，内部寄存器就移位一次），当STCP上升沿，内部寄存器输出到Q0~Q7引脚上（OE为低电平）。

例如显示"1"那么"b"和"c"是高电平，其余是低电平。

abcdefgh输出值0b0110 0000亦即0x60。

每来一个SHCP上升沿，数据就会移位一次，因此Q7是第一次采样时DS值，连接到数码管的DPX引脚。以此类推，Q2是第5次采样（c），Q2是第6次采样（b）。

二、驱动代码

cpp 复制代码

#define DIGITAL_A0_LOW()       HAL_GPIO_WritePin(A0_GPIO_Port,A0_Pin,GPIO_PIN_RESET)
#define DIGITAL_A0_HIGH()      HAL_GPIO_WritePin(A0_GPIO_Port,A0_Pin,GPIO_PIN_SET)

#define DIGITAL_A1_LOW()        HAL_GPIO_WritePin(A1_GPIO_Port,A1_Pin,GPIO_PIN_RESET)
#define DIGITAL_A1_HIGH()       HAL_GPIO_WritePin(A1_GPIO_Port,A1_Pin,GPIO_PIN_SET)

#define DIGITAL_A2_LOW()        HAL_GPIO_WritePin(A2_GPIO_Port,A2_Pin,GPIO_PIN_RESET)
#define DIGITAL_A2_HIGH()       HAL_GPIO_WritePin(A2_GPIO_Port,A2_Pin,GPIO_PIN_SET)

#define DIGITAL_A3_LOW()        HAL_GPIO_WritePin(A3_GPIO_Port,A3_Pin,GPIO_PIN_RESET)
#define DIGITAL_A3_HIGH()       HAL_GPIO_WritePin(A3_GPIO_Port,A3_Pin,GPIO_PIN_SET)

#define DIGITAL_SER_LOW()       HAL_GPIO_WritePin(SER_GPIO_Port,SER_Pin,GPIO_PIN_RESET)
#define DIGITAL_SER_HIGH()      HAL_GPIO_WritePin(SER_GPIO_Port,SER_Pin,GPIO_PIN_SET)

#define DIGITAL_DISEN_LOW()        HAL_GPIO_WritePin(DISEN_GPIO_Port,DISEN_Pin,GPIO_PIN_RESET)
#define DIGITAL_DISEN_HIGH()       HAL_GPIO_WritePin(DISEN_GPIO_Port,DISEN_Pin,GPIO_PIN_SET)

#define DIGITAL_SHCP()      do{HAL_GPIO_WritePin(SCK_GPIO_Port, SCK_Pin, GPIO_PIN_RESET);HAL_GPIO_WritePin(SCK_GPIO_Port, SCK_Pin, GPIO_PIN_SET);} while (0)

#define DIGITAL_STCP()      do{HAL_GPIO_WritePin(DISLK_GPIO_Port, DISLK_Pin, GPIO_PIN_RESET);HAL_GPIO_WritePin(DISLK_GPIO_Port, DISLK_Pin, GPIO_PIN_SET);} while (0)

cpp 复制代码

const uint8_t DigitalNum_Table[] = {0xFC,0x60,0xDA,0xF2,0x66,0xB6,0xBE,0xE0,0xFE,0xF6,0xEE,0x3E,0x9C,0x7A,0x9E,0x8E, 0x00, 0x02};

void Digital_Show(uint8_t num, uint8_t point)
{
   uint8_t number = DigitalNum_Table[num];
   if (point == 1)
   {
      number++;
   }

   DIGITAL_DISEN_HIGH();
   for (uint8_t i = 0; i < 8; i++)
   {
      if ((number >> i) & 0x01 == 0x01)
      {
         DIGITAL_SER_HIGH();
      }
      else
      {
         DIGITAL_SER_LOW();
      }
      DIGITAL_SHCP();
   }
   DIGITAL_STCP();
   DIGITAL_DISEN_LOW();
}

定义数字显示结构体类型：

cpp 复制代码

typedef struct
{
   int8_t number;
   uint8_t point;
}DigitalType;

周期调用数码管位选函数，配合单个数字显示，就可以动态扫描显示。

cpp 复制代码

void Digital_CC(uint8_t channel)
{
   Digital_Show(numbers[channel].number, numbers[channel].point);
   switch (channel)
   {
      case 0:
      {
         DIGITAL_A0_LOW();
         DIGITAL_A1_LOW();
         DIGITAL_A2_LOW();
         break;
      }
      case 1:
      {
         DIGITAL_A0_HIGH();
         DIGITAL_A1_LOW();
         DIGITAL_A2_LOW();
         break;
      }
      case 2:
      {
         DIGITAL_A0_LOW();
         DIGITAL_A1_HIGH();
         DIGITAL_A2_LOW();
         break;
      }
      case 3:
      {
         DIGITAL_A0_HIGH();
         DIGITAL_A1_HIGH();
         DIGITAL_A2_LOW();
         break;
      }
      default:
         break;
   }
}

想要显示什么数字，就设置结构体数组的内容。

cpp 复制代码

/**
 * @param num means number
 * @param pointPos which number have point,if -1 means no point
 */
void Digital_ShowNumber(int16_t num, uint8_t pointPos)
{
   for (uint8_t i = 0; i < 4; i++)
   {
      numbers[i].number = 16;
      numbers[i].point = 0;
   }
   if (pointPos != -1)
   {
      numbers[pointPos].point = 1;
   }


   if (num >= 0)
   {
      if (num < 10)
      {
         numbers[3].number = num;
      }
      else if (num < 100)
      {
         /* 99 */
         numbers[2].number = num / 10 % 10;
         numbers[3].number = num % 10;
      }
      else if (num < 1000)
      {
         /* 999 */
         numbers[1].number = num / 100 % 10;
         numbers[2].number = num / 10 % 10;
         numbers[3].number = num % 10;
      }
      else if (num < 10000)
      {
         /* 9999 */
         numbers[0].number = num / 1000 % 10;
         numbers[1].number = num / 100 % 10;
         numbers[2].number = num / 10 % 10;
         numbers[3].number = num % 10;
      }
      else
      {

      }
   }
   else
   {
      num = 0 - num;
      if (num < 10)
      {
         numbers[2].number = 17;
         numbers[3].number = num;
      }
      else if (num < 100)
      {
         /* 99 */
         numbers[1].number = 17;
         numbers[2].number = num / 10 % 10;
         numbers[3].number = num % 10;
      }
      else if (num < 1000)
      {
         /* 999 */
         numbers[0].number = 17;
         numbers[1].number = num / 100 % 10;
         numbers[2].number = num / 10 % 10;
         numbers[3].number = num % 10;
      }
      else
      {

      }
   }
}
