(十二)嵌入式面试题收集:15道

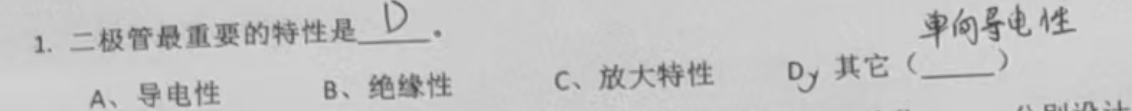

问题一

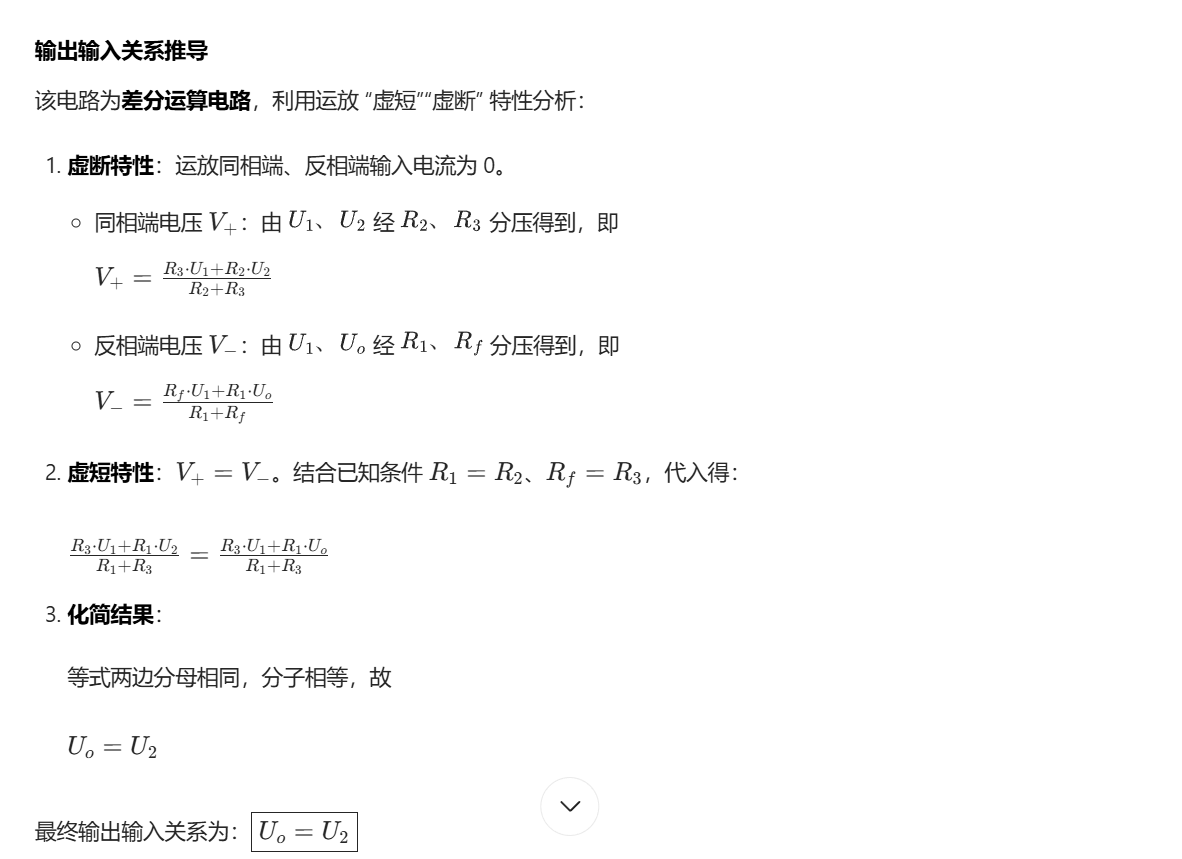

答案一

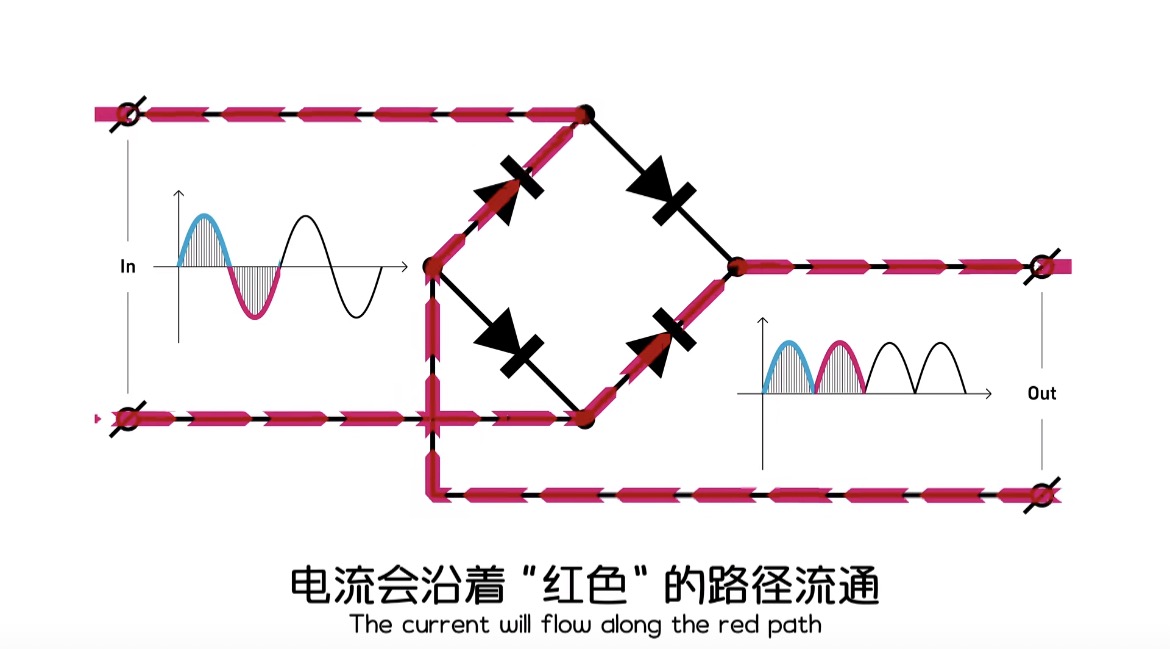

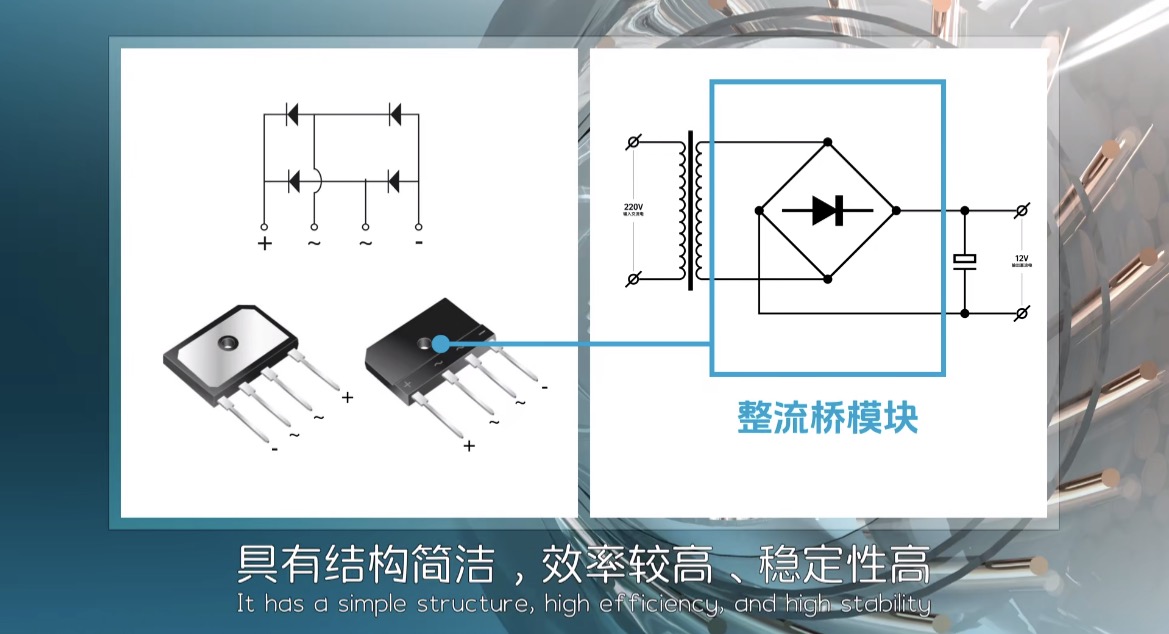

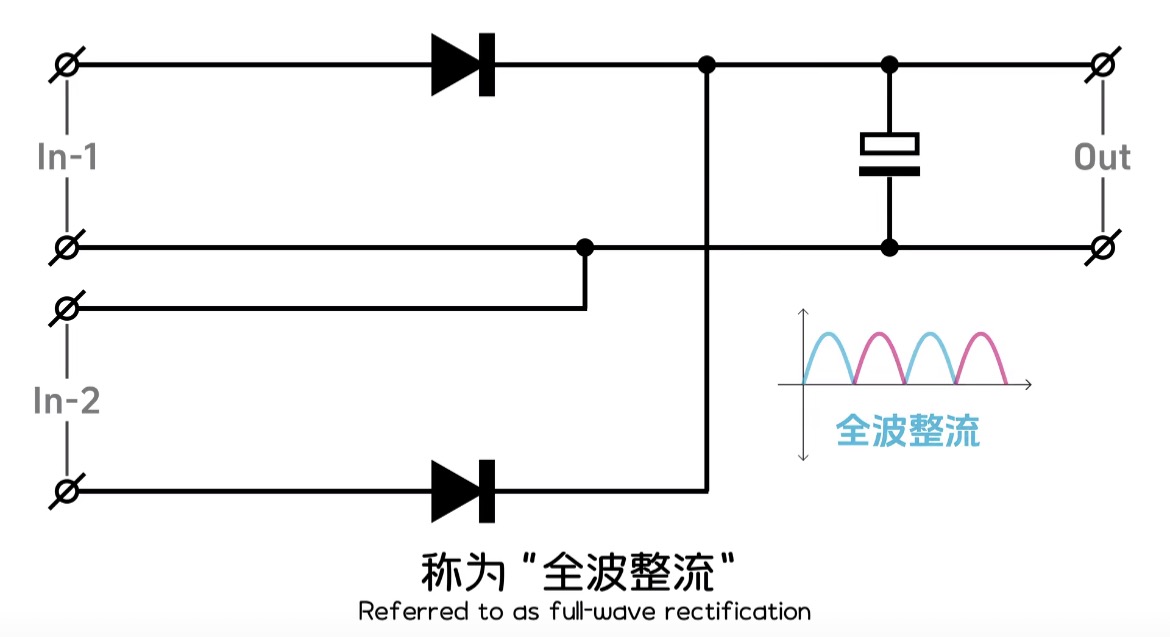

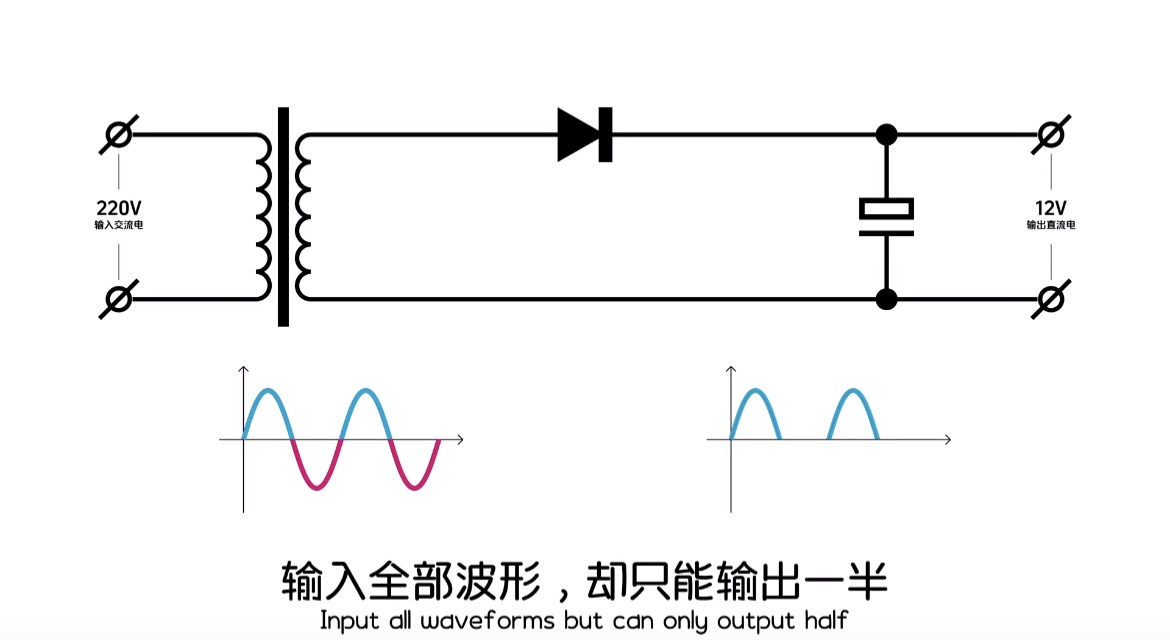

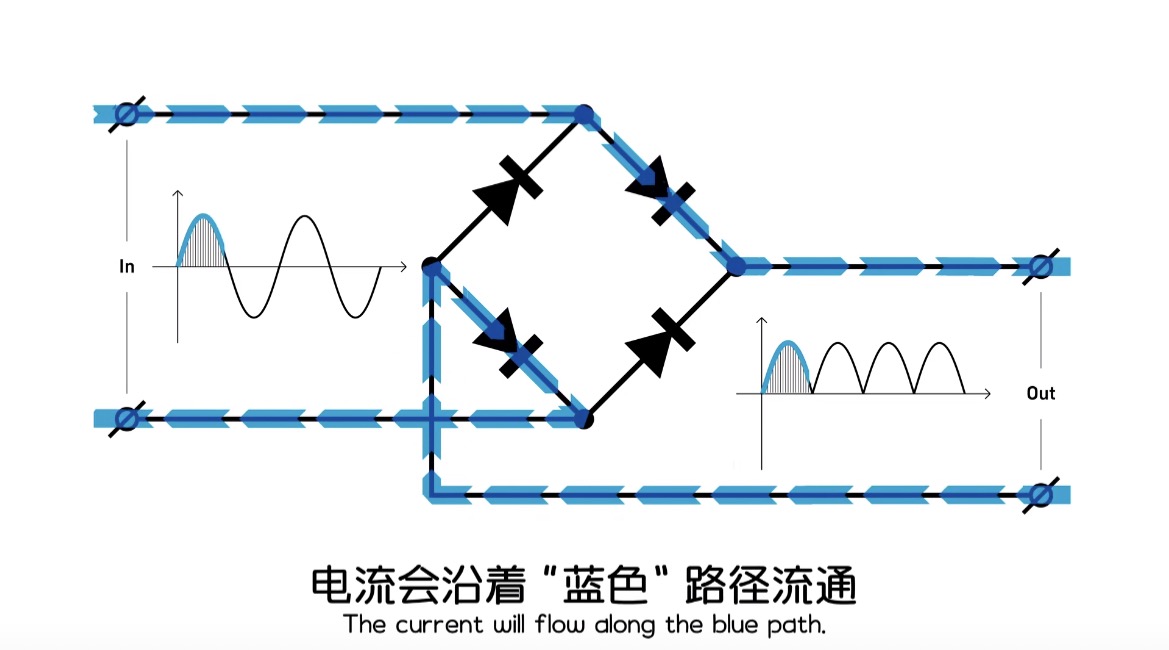

二极管最关键的特性就是 "单向导电性"------ 正向导通(电流从正极流负极)、反向截止,这是所有二极管应用的基础

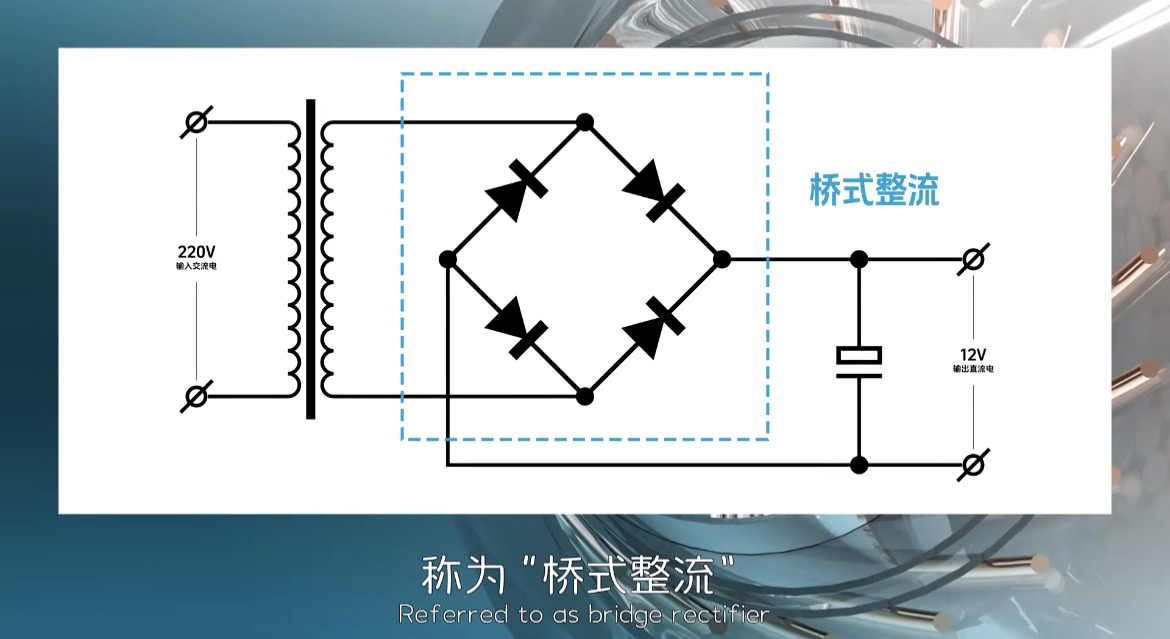

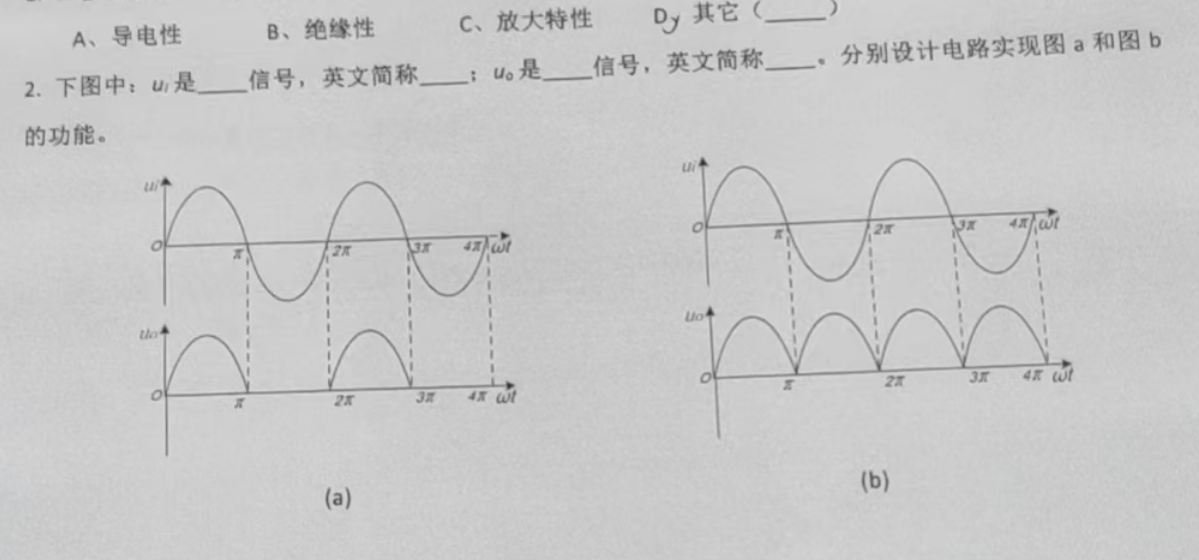

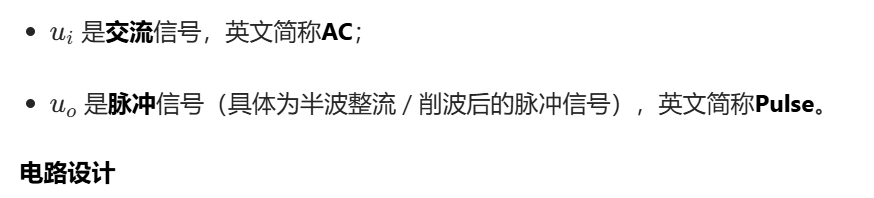

问题二

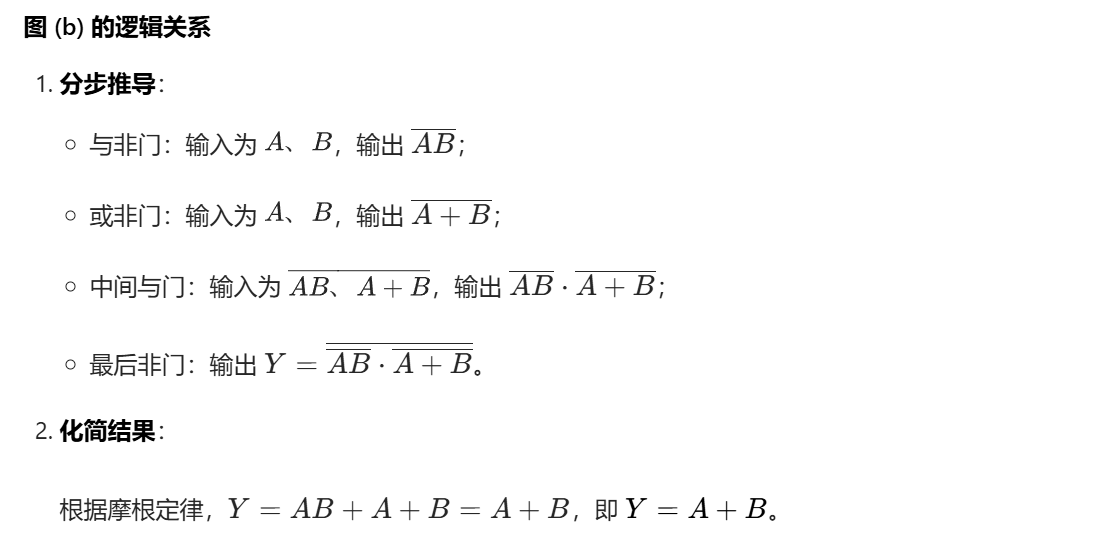

答案二

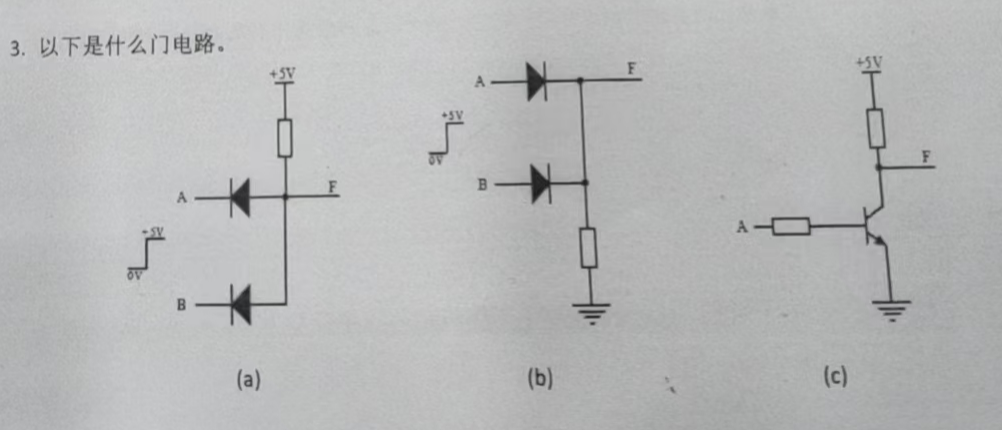

问题三

答案三

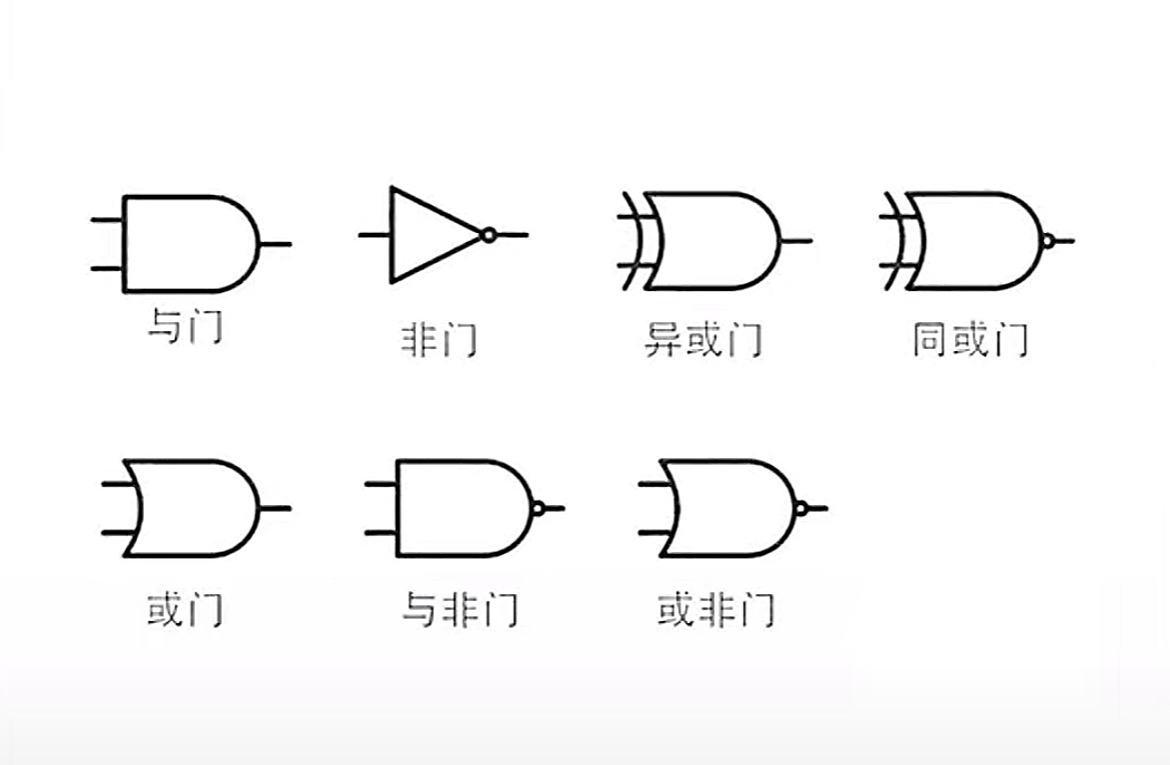

各电路对应的门电路解析

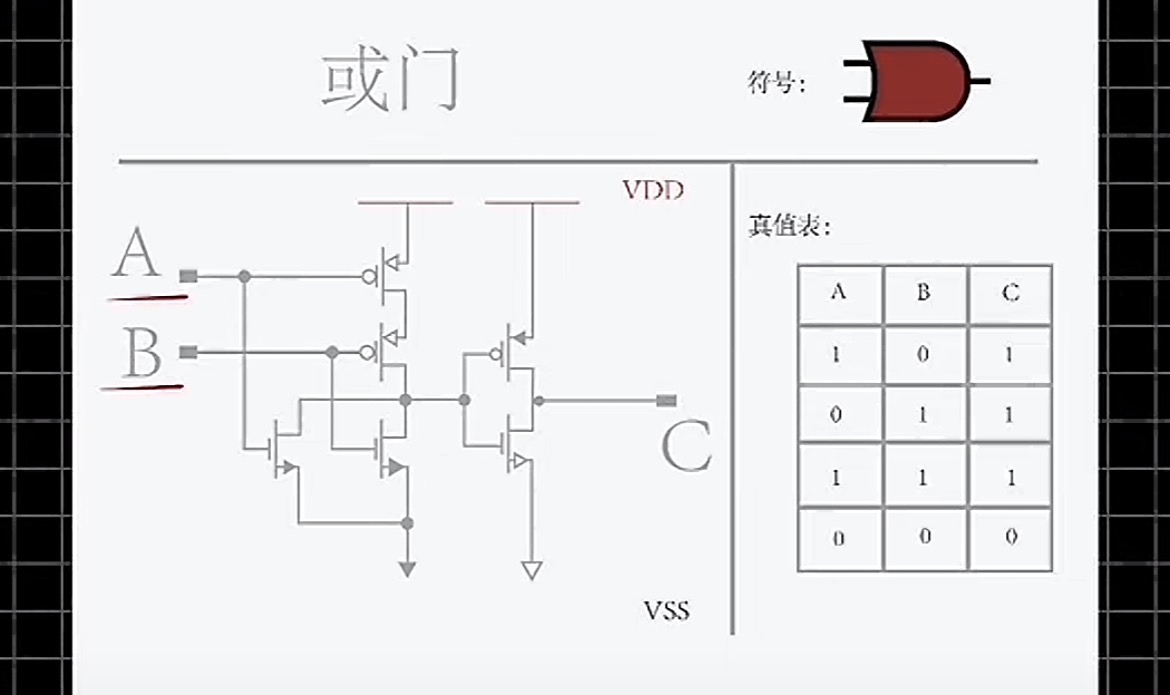

(a) 电路:或门电路
  • 原理:采用二极管并联结构,当输入 A、B 中任意一个为高电平(+5V)时,对应的二极管导通,输出 F 被钳位在高电平;仅当 A、B 均为低电平时,二极管截止,输出 F 为低电平。
  • 逻辑关系:\(F = A + B\),符合 "或门" 的逻辑特性(有 1 出 1,全 0 出 0)。

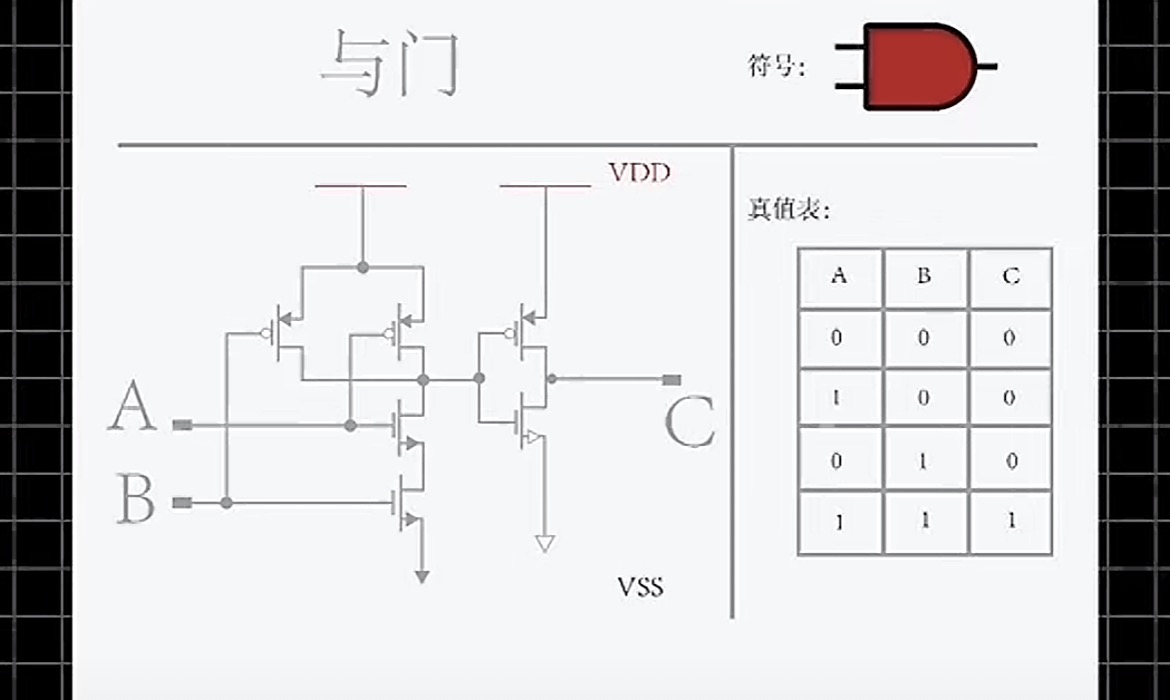

(b) 电路:与门电路
  • 原理:采用二极管串联结构,仅当输入 A、B 均为高电平(+5V)时,两个二极管均导通,输出 F 为高电平;若任意一个输入为低电平,对应的二极管截止,输出 F 被钳位在低电平。
  • 逻辑关系:\(F = A \cdot B\),符合 "与门" 的逻辑特性(全 1 出 1,有 0 出 0)。

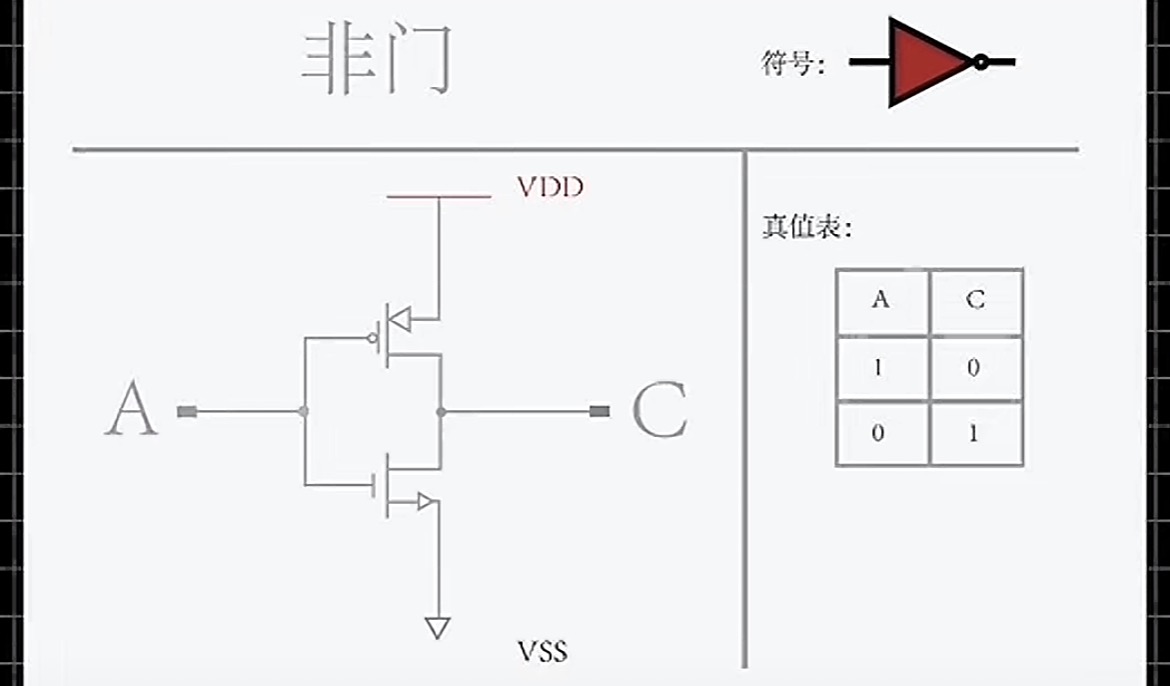

(c) 电路:非门电路(反相器)
  • 原理:采用三极管共射结构,当输入 A 为高电平时,三极管导通,输出 F 被拉低为低电平;当输入 A 为低电平时,三极管截止,输出 F 经上拉电阻接 + 5V 为高电平。
  • 逻辑关系:\(F = \overline{A}\),符合 "非门" 的逻辑特性(输入与输出相反)。

4. 直流电源防反接保护电路

方案:二极管串联防反接电路

  • 电路:在直流电源正极与负载之间串联一个整流二极管(如 1N5408)。
  • 原理:电源正接时,二极管正向导通,负载正常供电;电源反接时,二极管反向截止,负载无电流,实现防反接。

5. 简述 MCU 最小系统包括哪几部分电路?

MCU 最小系统包括:

  1. 电源电路(含滤波);
  2. 复位电路;
  3. 时钟电路(外部晶振 / 内部振荡器);
  4. 下载 / 调试接口电路。

6. 画出 MCU 开漏输出、推挽输出、浮空输入的 GPIO 端口电路

  • 开漏输出:MCU 内部 N 沟道 MOS 管漏极引出,外部接电源上拉电阻;
  • 推挽输出:MCU 内部 N/P 沟道 MOS 管并联,直接输出高 / 低电平;
  • 浮空输入:MCU 引脚直接接输入缓冲器,无内部上下拉电阻。

7. 画出 MCU 的高电平复位和低电平复位电路,并画出波形图

  • 高电平复位:复位引脚经电阻接电源、并联电容接地;上电时引脚为高电平(复位),电容充满后为低电平(启动);
  • 低电平复位:复位引脚经电阻接地、并联电容接电源;上电时引脚为低电平(复位),电容充满后为高电平(启动);
  • 波形:高电平复位波形为 "上电高电平→延时后低电平";低电平复位波形为 "上电低电平→延时后高电平"。

8. 画出 MCU 的 LED 高电平驱动和低电平驱动电路,并分析两种电路的优缺点

  • 高电平驱动:MCU 引脚→限流电阻→LED→地;优点:电路简单;缺点:MCU 引脚默认高电平时 LED 误亮;
  • 低电平驱动:电源→限流电阻→LED→MCU 引脚;优点:无默认误亮;缺点:依赖 MCU 灌电流能力。

9. 画出 MCU 的 NPN 三极管及 PNP 三极管驱动 12V 直流电机电路

  • NPN 驱动:MCU→电阻→NPN 基极,NPN 集电极→电机→12V 电源,NPN 发射极→地;
  • PNP 驱动:MCU→电阻→PNP 基极,PNP 发射极→12V 电源,PNP 集电极→电机→地。

10. 单 GPIO(带 ADC)实现 10 键键盘电路

电路原理 :利用电阻分压网络,每个按键对应不同的分压电阻,按下按键时 ADC 采集不同电压值,区分按键。

  • 电路结构:
    1. MCU 的 ADC 引脚接电阻分压链(1 个上拉电阻 + 9 个串联分压电阻),10 个按键分别并联在分压电阻两端;
    2. 上拉电阻(如 10kΩ)接 MCU 电源(3.3V),分压链末端接地;
    3. 每个按键并联在不同分压电阻两端,按下后改变 ADC 引脚的分压值。
  • 工作逻辑:按下不同按键,ADC 采集到的电压值不同(如 10 个按键对应 10 个不同电压区间),MCU 通过判断电压值识别按键。

11. NMOS+PMOS 组成的 H 桥电路及电流采样

H 桥电路结构

  • 4 个 MOS 管:2 个 NMOS(下桥臂)、2 个 PMOS(上桥臂),组成 H 形结构;
  • 连接方式:
    1. PMOS(上桥臂)源极接电源(如 12V),漏极接电机一端;
    2. NMOS(下桥臂)漏极接电机另一端,源极接地;
    3. 另一组 PMOS/NMOS 对应电机另一端,实现电机正 / 反转控制。
  • 电流采样:在 H 桥的下桥臂 NMOS 源极与地之间串联采样电阻(如 0.1Ω),通过 ADC 采集采样电阻两端电压,换算得到电机电流(I = V/R)。

12. 模拟电压 Vadc 转 Vo(Vadc=Vo)的电路

电路方案 :采用电压跟随器(运放同相放大电路),增益为 1,实现电压无失真转换。

  • 电路结构:
    1. 运放同相输入端接模拟电压 Vadc;
    2. 运放反相输入端接运放输出端(电压跟随);
    3. 运放输出端即为 Vo。
  • 原理:电压跟随器的电压增益为 1,输入阻抗高、输出阻抗低,可实现 (Vo = Vadc),同时隔离前后级电路的影响。

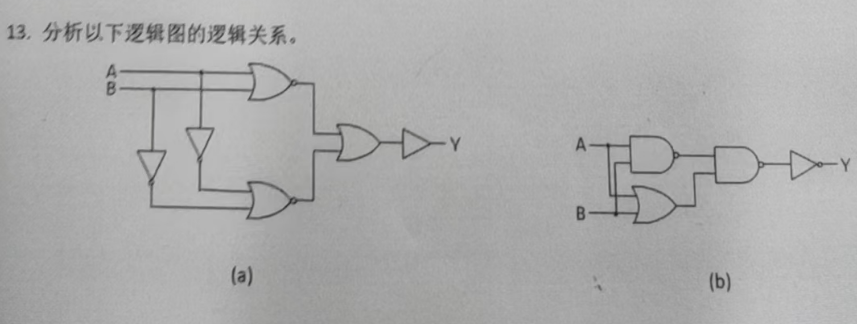

问题十三

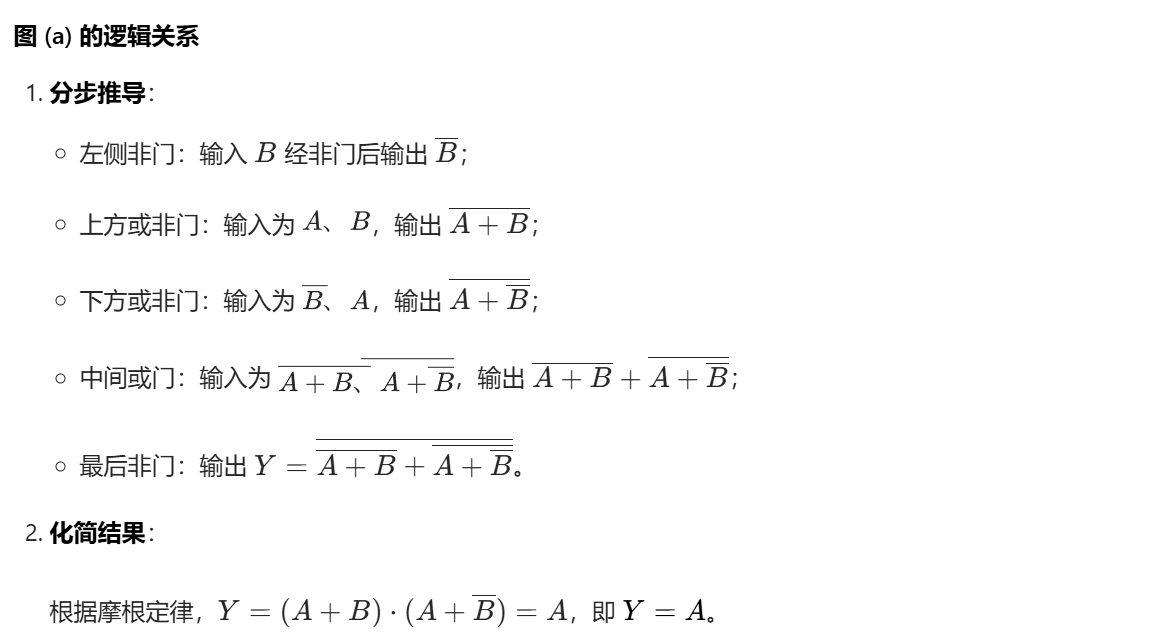

答案十三


问题十四

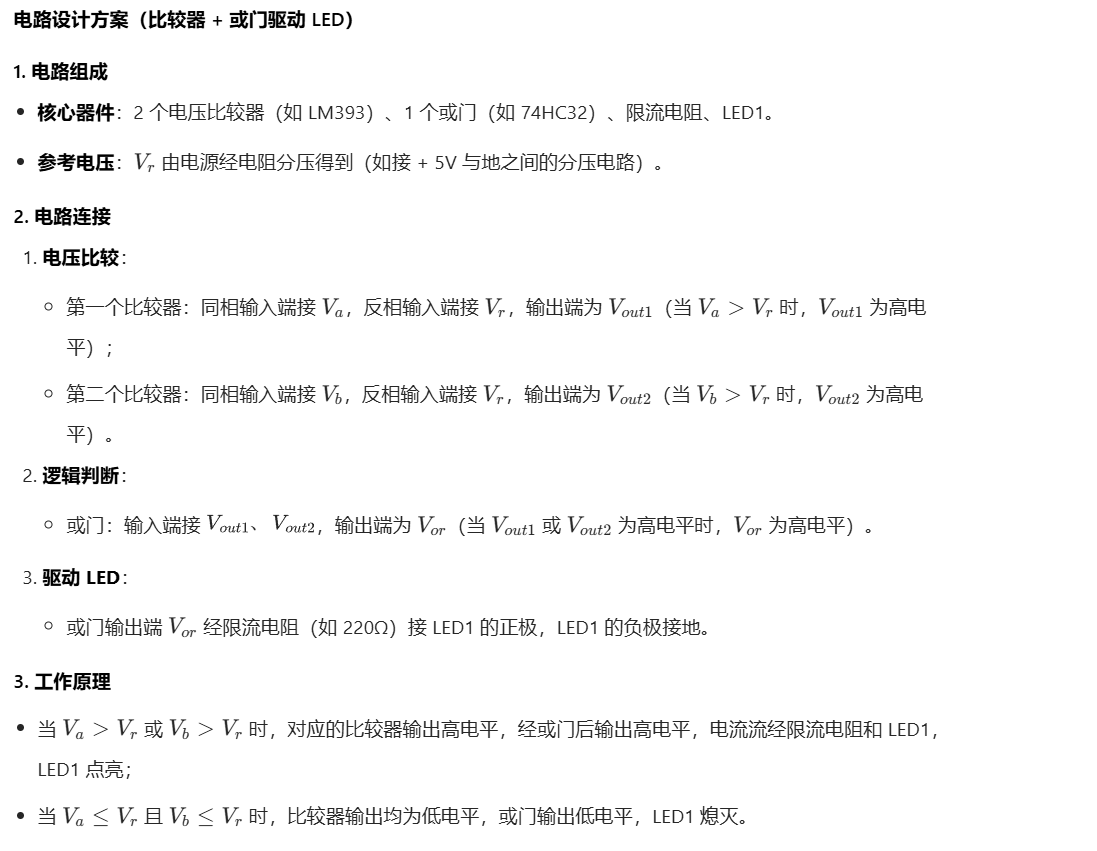

答案十四

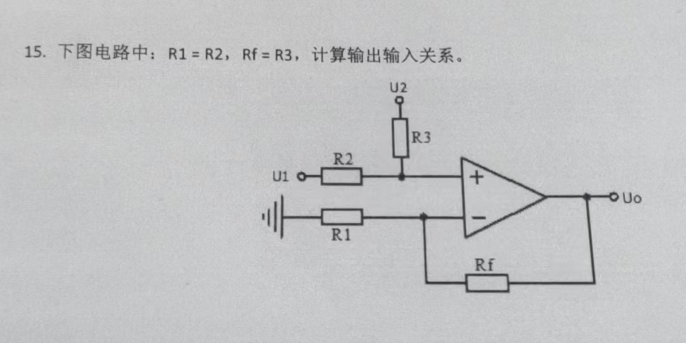

问题十五

答案十五

ps:部分素材来源于网络,若侵联删
