Cesium源码分析之渲染3DTile的一点思考

版本号1.135.0

借助一下AI来试试

首先根据AI的回答

javascript 复制代码

{
  "geometricError": 1024,
  "root": {
    "boundingVolume": {"region": [-1.318, 0.697, -1.319, 0.698, 0, 1000]},
    "geometricError": 512,
    "content": {"uri": "建筑群_L1.b3dm"},

    "children": [
      {
        // 引用外部的tileset
        "boundingVolume": {"region": [-1.318, 0.697, -1.3185, 0.6975, 0, 500]},
        "geometricError": 256,
        "content": {"uri": "区域A详细模型/tileset.json"}  // 另一个tileset!
      }
    ]
  }
}

他说3DTile是根据某一个中心偏移计算的

首先看看这个结构，每一个Node包含

boundingVolume, geoError, content, children 4个字段

首先根据这个结构啊，数据可能AI乱写的，

geoError不出意外是用来判定是否当前LOD级别是否足够

content装了3d模型等等资源的url

boundingVolume，但是没有显式指定一个偏移中心，那么可以猜测中心就是包围盒的中心

children按理说就是更细的node,不过AI说还有一个refine 字段,可以设定是replace还是add，听起来有点道理，两种都有更加灵活

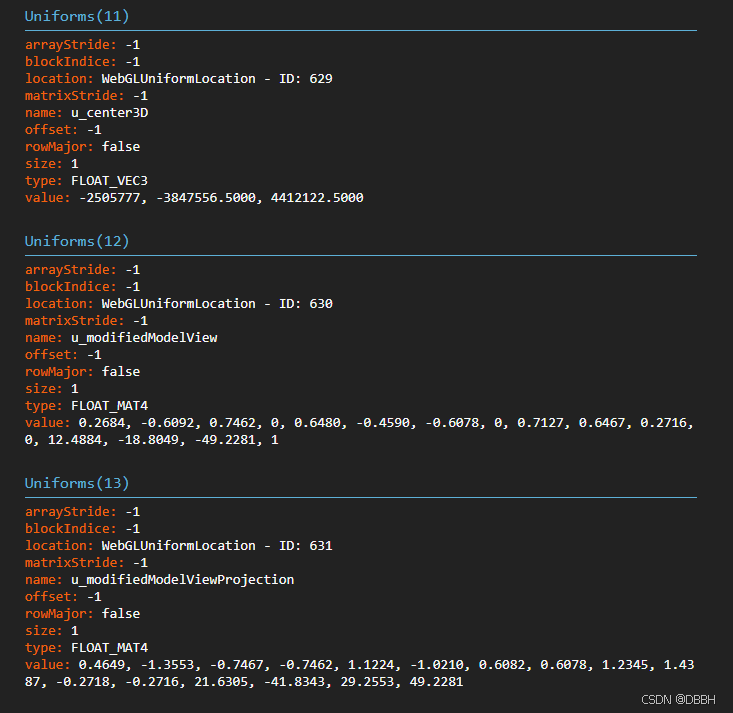

大概这样吧，来抓帧看看

看起来确实有这么几个相关字段

position就是localspace的一个值

u_modifiedModelViewProjection就是去掉了u_center3D之后的mvp

u_center3D就是tile的中心因为有这句 vec3 position3DWC = position + u_center3D;

那么确实如AI所言，3D Tile是有一个center的

但是这样做的话,就产生了一个问题，Cesium每一个模型有各自的uniform避免了这个问题，这个问题是按理说camera matrix是可以共享的，UBO里可以一个mat4解决掉

但是这里用了modified view意味着这件事做不了

假设方案1

复制代码

每一批共享中心的对象用一个cameraIndex，这样多个mat4就行，然后其实就多了一个字段，来标识取mat4[]的哪一个，3dtile一般来说范围很大,所以这个数组应该很小，感觉是可行的

clike 复制代码

UBO {
mat4 viewMatrices[10];
}

in int viewMatrixId;

但是ID要挂到每一个vertex上，感觉有点冗余，即使拼到某个属性后面在数据量大的时候也多了不少数据，来看看方案2

假设方案2

就只用1个mat4是否可行，当然，特定情况可以，就是展示任务只需要某一个区域内，这个区域能切成1个root

总结

感觉可以考虑实际情况来做决策

AI润色后的文章(直出)

渲染3DTile的核心机制分析（Cesium 1.135.0）

3DTiles数据结构解析

javascript 复制代码

{
  "geometricError": 1024,
  "root": {
    "boundingVolume": {"region": [-1.318, 0.697, -1.319, 0.698, 0, 1000]},
    "geometricError": 512,
    "content": {"uri": "建筑群_L1.b3dm"},
    "children": [
      {
        "boundingVolume": {"region": [-1.318, 0.697, -1.3185, 0.6975, 0, 500]},
        "geometricError": 256,
        "content": {"uri": "区域A详细模型/tileset.json"}
      }
    ]
  }
}

boundingVolume通过region参数定义空间范围，中心点隐含计算得出
geometricError控制LOD切换阈值
content包含实际模型资源路径
children实现层级嵌套结构，支持外部引用（通过tileset.json）

渲染核心发现

通过帧调试捕获到关键着色器变量：

u_center3D表示Tile中心坐标
u_modifiedModelViewProjection为去中心化后的MVP矩阵
顶点最终位置通过vec3 position3DWC = position + u_center3D计算

矩阵优化方案对比

方案1：多矩阵索引

cpp 复制代码

UBO {
  mat4 viewMatrices[10];
}
in int viewMatrixId;

优势：支持多区域并行展示
代价：每个顶点需携带matrixID，数据量增加约4-8%

方案2：单矩阵模式

适用场景：单一聚焦区域（如城市级应用）
实现方式：强制所有Tile共享root节点中心
性能收益：完全消除矩阵索引开销

工程实践建议

大范围漫游应用建议采用方案1（如全球尺度）
聚焦式应用优先选择方案2（如建筑展示）
可设计动态切换机制，根据视锥体范围自动选择模式

（注：原文中的CSDN图片链接保留原样，未作修改）
