随着行业无人机的普及，"视频 + GIS"（Video AR）的需求在安防、巡检、应急指挥场景中越来越高频。

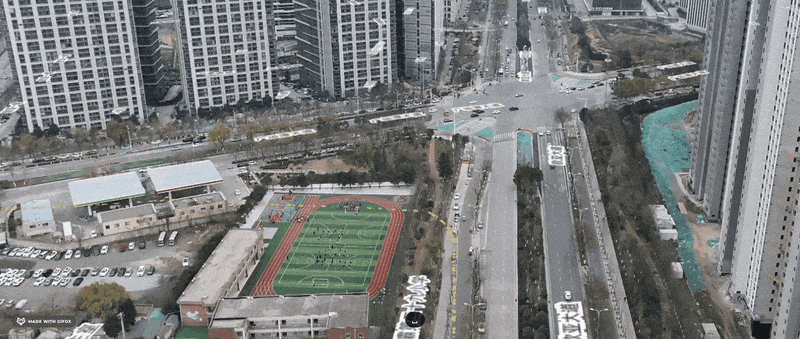

所谓 Video AR，简单说就是把无人机实时/回放的视频，"贴"在三维地图（如 Cesium）的对应位置上。让操作员既能看到真实的视频画面，又能看到视频中对应的地理信息（路网、标注、POI）。
听起来原理很简单：拿到无人机的位置和姿态，把地图摄像机摆过去不就行了？
"能做出来"和"能用"是两码事。 今天我们就来复盘一下，如何从零实现一个 Video GIS 系统，以及如何解决那些让开发者头秃的"对不准、飘移、画面乱转"等核心痛点。
第一部分：如何实现？（基础篇）
实现一套视频融合系统，核心在于 "双层叠加"与"时空同步" 。我们的技术栈选用 Vue3 +Cesium 。
核心就是地图的视角和无人机视频的视角同步
1. 布局：三明治结构
我们不需要复杂的贴图技术，最简单的实现方式反而是最高效的：
- 底层 ：HTML
<video>标签，播放无人机拍摄的 MP4。 - 上层 ：
div容器承载 Cesium 地图，背景设为透明。 - 效果：地图悬浮在视频之上，地图的视口（Camera）模拟无人机的视口。
注意的点：视频的大小要和地图视角的大小比例相同，这样才能cesium 的fov能和视频真正的 fov 进行同步
html
<div class="ar-container">
<!-- 1. 视频层 -->
<video src="drone.mp4" class="bg-video"></video>
<!-- 2. 地图层 (背景透明) -->
<div id="mars3d-container" class="map-overlay"></div>
</div>2. 数据：解码 SRT 轨迹
大疆无人机的视频通常带有 SRT 字幕文件，里面隐藏了我们最需要的核心数据：
- 经纬度/高度：无人机在哪？
- Yaw/Pitch/Roll：相机看向哪？
- FOV/焦距：相机看多宽？
我们利用ffmepg解析器，把 [iso: 100] [latitude: 34.33] [gb_yaw: -87.4]... 这种字符串转换成 JSON 数组。
3. 驱动：requestAnimationFrame
监听视频的播放时间 currentTime，在每一帧渲染循环中：
- 根据当前时间，在 SRT 数据中找到对应的位置和姿态。
- 调用地图 API，同步更新虚拟相机。
javascript
// 伪代码示例
function onRender() {
const time = video.currentTime;
const pose = interpolate(srtData, time); // 插值计算姿态
// 同步地图相机
map.camera.setView({
destination: [pose.lng, pose.lat, pose.alt],
orientation: {
heading: pose.yaw,
pitch: pose.pitch,
roll: pose.roll
}
});
}到这里，一个基础的 Video AR 原型就跑起来了。
但是，当你兴奋地运行代码，现实会给你一盆冷水。
第二部分：四大"劝退"痛点与根源分析
如果你发现视频和地图对不上，通常逃不过这四个原因：
❌ 痛点一：画面总是"慢半拍"或"飘移"
现象 ：无人机转头了，地图过了一瞬间才转；或者画面一直在不停地微小晃动。
根源 ------ 时间不同步 ：
SRT 文件的时间戳和视频画面的渲染时间戳往往存在微小的System Lag（系统延迟）。视频解码需要时间，传感器记录也有频率误差。这导致我们拿到的位置信息，其实是"几十毫秒前"的。
❌ 痛点二：中间对准了，边缘全是歪的
现象 ：屏幕中心的十字路口完美重合，但四周的建筑物，视频里在左边，地图上在右边。
根源 ------ 镜头畸变与变焦：
- 物理层面 ：Cesium 的相机是理想针孔模型（无畸变）。而真实相机（尤其是广角）有桶形畸变。
- 变焦难题 ：如果你用的是 M30T 这种支持变焦的机型，SRT 里有时不记录实时的
Focal Length（焦距/倍率）。你在视频里推了镜头，但地图相机还在用广角看，视野自然对不上。
❌ 痛点三：标注点"浮"在空中或"埋"在地下
现象 ：视频里明明是在地面的车，AR 标注却显示在车顶上方 10 米，或者直接钻到地底下了。
根源 ------ 高程模型 (DEM) 偏差：
- SRT 数据 ：记录的是
abs_alt（气压计/GPS海拔）或rel_alt（相对起飞点高度）。 - 地图数据 ：Cesium 使用的是 DEM 地形数据。
如果你的 DEM 精度不够（比如用的开源 30米精度），或者无人机气压计受气流影响波动，"视频里的地面"和"地图里的地面"就不是一个高度。
❌ 痛点四：飞着飞着，方向就歪了
现象 ：刚起飞时很准，飞过一栋大楼或高压线后，Yaw 轴（方向角）偏了 3-5 度。
根源 ------ 传感器累积误差与磁干扰 ：
无人机的电子罗盘（Compass）非常敏感。钢筋混凝土建筑、高压线、大型金属结构都会干扰磁场，导致 Yaw 角产生漂移。这是硬件物理特性，无法避免。
第三部分：核心解决策略（SOP）
针对上述问题，我们有一套标准的代码+调参修复策略：
✅ 1. 解决"慢半拍"：全局时间补偿
在代码中引入 timeOffset 变量。
- 策略：找一个无人机急转弯的时刻。
- 操作 ：微调
timeOffset（例如 +0.5s 或 -0.2s），直到地图的旋转动作与视频画面严丝合缝。
✅ 2. 解决"边缘歪"：FOV 动态修正
不要试图硬解物理畸变（Web端性能开销太大）。
- 策略 ：引入
distortionCorrection系数。 - 操作 ：手动缩放这个系数，改变虚拟相机的 FOV（视场角）。
- 视频边缘包不住地图？ -> 扩大虚拟视野。
- 视频边缘填不满地图？ -> 缩小虚拟视野。
- 注：对于变焦镜头，如果 SRT 没有焦距数据，只能在界面上提供一个"倍率推杆"给用户手搓。
✅ 3. 解决"飞着飞着歪了"：Timeline Keyframes（终极杀招）
既然传感器误差是动态变化的，那单一的校准参数肯定不行。我们需要 "动态关键帧"。
- 策略：实现一个基于时间轴的校准系统。
- 操作 ：
00:00：校准 Yaw +0°05:20：发现歪了，增加关键帧 Yaw +3°- 代码自动计算中间的线性插值，消除累积误差。
第四部分：可行性边界分析（非常重要！）
作为开发者，我们必须清楚：哪些是代码能救的？哪些是神仙也救不了的？
| 问题类型 | 可控性 | 解决/应对方案 |
|---|---|---|
| 转弯画面乱跳 | ✅ 完全可控 | 优化插值算法（使用最短路径角度插值）。 |
| 时间不同步 | ✅ 完全可控 | 增加 TimeOffset 参数进行微调。 |
| 传感器累积漂移 | ✅ 完全可控 | 使用"动态关键帧"技术，分段校准。 |
| 广角镜头畸变 | ⚠️ 部分可控 | 通过调节 FOV 系数进行拟合，保中心、舍边缘。完美去畸变需要复杂的 Shader 处理。 |
| 实时变焦 (无数据) | ⚠️ 部分可控 | 如果 SRT 不带实时焦距，代码无法自动同步。只能提供 UI 让用户手动调节缩放。 |
| 高程误差 (浮空) | ⚠️ 部分可控 | 无法改变地形数据精度。只能提供 AltOffset 让用户把地图"压"下去，或者强制标注点贴地。 |
| 磁场突变干扰 | ❌ 不可控 | 物理干扰无法通过代码消除。只能靠后期关键帧强行拉回，或者建议飞手远离干扰源。 |
结语
视频融合是数字孪生中非常酷炫的一环，但也是细节魔鬼最多的一环。希望这篇从原理到痛点的复盘，能帮你在项目中少走弯路。
