Camera Link技术深度解析
引言：工业视觉的高速桥梁
在机器视觉和工业自动化领域，高速、可靠的数据传输是系统性能的关键瓶颈。当图像传感器分辨率达到千万像素、帧率高达数百FPS时，传统接口已无法满足需求。Camera Link标准应运而生，成为连接高性能工业相机与图像处理系统的黄金桥梁。
自2000年由自动化成像协会(AIA)发布以来，Camera Link凭借其确定性延迟 、高带宽 和强抗干扰能力，在工业检测、科学成像、医疗设备等领域确立了不可替代的地位。本文将深入解析Camera Link的技术细节、应用实践和发展趋势。
一、Camera Link技术概述
1.1 标准诞生背景
Camera Link的出现是为了解决工业视觉系统中的核心矛盾：
| 传统接口问题 | Camera Link解决方案 |
|---|---|
| 非确定性延迟：USB/以太网延迟波动 | 硬件同步：精确到纳秒级的触发与采集 |
| 带宽不足：无法满足高速高分辨率需求 | 并行架构：多通道LVDS并行传输 |
| 可靠性差：工业环境干扰导致数据错误 | 差分传输：LVDS物理层抗干扰 |
| 配置复杂：不同厂商接口不兼容 | 标准化协议：统一的机械、电气、协议标准 |
1.2 核心设计哲学
Camera Link的设计遵循三个核心原则：
- 确定性优先：确保每一次触发到图像输出的延迟恒定
- 可靠性至上：工业环境7×24小时连续运行零错误
- 简洁高效：最小化协议开销，最大化有效数据带宽
二、Camera Link物理层与电气特性
2.1 物理层架构
Camera Link基于LVDS（低压差分信号） 技术构建，但进行了工业级强化：
Camera Link物理层架构：
┌─────────────────────────────────────┐
│ Camera Link相机 │
├─────────────────────────────────────┤
│ 图像传感器 → 并行数据 → LVDS串行化 │
│ 控制逻辑 → 控制信号 → LVDS驱动 │
│ 电源管理 → 相机供电 → 隔离设计 │
└──────────────────┬──────────────────┘
│
Camera Link电缆（屏蔽双绞线）
│
┌──────────────────┴──────────────────┐
│ Camera Link帧抓取器 │
├─────────────────────────────────────┤
│ LVDS接收 → 串并转换 → FPGA/处理器 │
│ 控制解析 → 相机控制 → 触发输出 │
│ 电源隔离 → 安全供电 → 过载保护 │
└─────────────────────────────────────┘2.2 电气规范详解
Camera Link的电气特性在LVDS基础上进行了工业级优化：
| 参数类别 | Camera Link规范 | 标准LVDS对比 | 工业意义 |
|---|---|---|---|
| 差分电压 | 250-450mV | 247-454mV | 更强的噪声容限 |
| 共模范围 | 0.05-2.4V | 0.05-2.35V | 适应更宽电源波动 |
| 终端匹配 | 100Ω ±10% | 100Ω | 一致性要求更高 |
| 电缆要求 | 双屏蔽双绞线 | 普通双绞线 | 工业环境EMC防护 |
| 连接器 | MDR26标准 | 多样 | 机械可靠性 |
| 传输距离 | 10米（Base） 15米（Medium/Full） | 10米 | 适应工厂布线 |
2.3 连接器与引脚定义
Camera Link采用标准的26针微型D型连接器（MDR26），引脚定义严格统一：
MDR26连接器引脚分配表：
| 引脚 | 信号 | 方向 | 说明 | 引脚 | 信号 | 方向 | 说明 |
|---|---|---|---|---|---|---|---|
| 1 | TX0+ | 输出 | 数据通道0正端 | 14 | TX0- | 输出 | 数据通道0负端 |
| 2 | TX1+ | 输出 | 数据通道1正端 | 15 | TX1- | 输出 | 数据通道1负端 |
| 3 | TX2+ | 输出 | 数据通道2正端 | 16 | TX2- | 输出 | 数据通道2负端 |
| 4 | SER TC+ | 输出 | 串行控制时钟+ | 17 | SER TC- | 输出 | 串行控制时钟- |
| 5 | TX3+ | 输出 | 数据通道3正端 | 18 | TX3- | 输出 | 数据通道3负端 |
| 6 | SER TF+ | 输出 | 串行控制帧+ | 19 | SER TF- | 输出 | 串行控制帧- |
| 7 | CC1+ | 输入 | 相机控制1+ | 20 | CC1- | 输入 | 相机控制1- |
| 8 | CC2+ | 输入 | 相机控制2+ | 21 | CC2- | 输入 | 相机控制2- |
| 9 | CC3+ | 输入 | 相机控制3+ | 22 | CC3- | 输入 | 相机控制3- |
| 10 | CC4+ | 输入 | 相机控制4+ | 23 | CC4- | 输入 | 相机控制4- |
| 11 | +5V | 输入 | 相机电源 | 24 | +5V | 输入 | 相机电源 |
| 12 | GND | - | 电源地 | 25 | GND | - | 电源地 |
| 13 | GND | - | 信号地 | 26 | GND | - | 信号地 |
关键信号说明：
- TX0-TX3：主要数据通道，具体分配取决于配置模式
- SER TC/TF：串行控制时钟和帧信号，用于双向通信
- CC1-CC4：相机控制线，用于触发、曝光控制等
- 电源 ：提供5V ±5%电源，最大功率10W（Base配置）
三、Camera Link配置模式详解
Camera Link定义了三种标准配置模式，满足不同性能需求：
3.1 配置模式对比矩阵
| 特性 | Base配置 | Medium配置 | Full配置 |
|---|---|---|---|
| 数据通道数 | 4对 | 8对 | 12对 |
| 控制通道 | 4对 | 4对 | 4对 |
| 串行通信 | 1路 | 1路 | 1路 |
| 时钟通道 | 1对 | 1对 | 1对 |
| 最大带宽 | 255MB/s | 510MB/s | 680MB/s |
| 引脚占用 | 24针 | 26针 | 26针 |
| 电缆要求 | 标准 | 标准 | 标准 |
| 典型应用 | 中速相机 （2-5MP @ 30-60fps） | 高速相机 （1-2MP @ 200-500fps） | 超高速相机 （1MP @ 1000+fps） |
3.2 Base配置：入门级性能
Base配置使用4个数据通道，适合大多数工业应用：
Base配置信号映射：
通道A：TX0/TX1 → 24位像素数据（或2×12位）
通道B：TX2/TX3 → 帧有效/行有效/数据有效控制信号
通道C：未使用
通道D：未使用
典型数据格式：
┌───────────────┬───────────────┐
│ TX0 (8位) │ TX1 (8位) │ → 蓝色分量或低8位
├───────────────┼───────────────┤
│ TX2 (8位) │ TX3 (8位) │ → 绿色分量或中8位
└───────────────┴───────────────┘
控制信号通过专用线路传输，不占用数据带宽Base配置性能计算示例：
- 像素时钟：85MHz（Camera Link标准上限）
- 每周期传输：24位 = 3字节
- 理论带宽：85M × 3 = 255MB/s
- 实际可用：约240MB/s（协议开销）
3.3 Medium配置：平衡性能
Medium配置通过双Base模式实现带宽翻倍：
Medium配置架构：
┌─────────────────┐ ┌─────────────────┐
│ 相机端逻辑 │ │ 采集卡端逻辑 │
├─────────────────┤ ├─────────────────┤
│ 传感器 → 数据分离 → 通道A → 采集卡通道A │
│ │ → 通道B → 采集卡通道B │
│ │ → 通道C → 采集卡通道C │
│ └──────→ 通道D → 采集卡通道D │
└─────────────────┘ └─────────────────┘
数据分配策略：
偶数像素 → 通道A/B（Base配置1）
奇数像素 → 通道C/D（Base配置2）
双通道并行传输，带宽加倍3.4 Full配置：极致性能
Full配置是Camera Link的完全体，使用3个Base端口：
Full配置数据流：
传感器输出 → 数据分配逻辑
├──→ 端口A（Base配置）→ 通道TX0-TX3
├──→ 端口B（Base配置）→ 通道TX4-TX7
└──→ 端口C（Base配置）→ 通道TX8-TX11
端口分配原则：
端口A：像素数据位[23:0] 或 像素0、3、6...
端口B：像素数据位[47:24] 或 像素1、4、7...
端口C：像素数据位[71:48] 或 像素2、5、8...
三端口并行，实现680MB/s极限带宽四、Camera Link协议层
4.1 数据包结构
Camera Link采用最小化协议开销设计，数据包结构简洁高效：
典型Camera Link数据帧结构：
┌─────────────────────────────────────────────────────┐
│ 帧开始 │
├──────────┬──────────┬──────────┬──────────┬─────────┤
│ 帧头信号 │ 行1数据 │ 行间空白 │ 行2数据 │ ... │
│ (1周期) │ (N周期) │ (M周期) │ (N周期) │ │
└──────────┴──────────┴──────────┴──────────┴─────────┘
控制信号时序：
┌─────┐ ┌─────┐
FVAL(帧有效)│ │─────────────────│ │
└─────┘ └─────┘
┌─────┐ ┌─────┐ ┌─────┐
LVAL(行有效)│ │─────│ │─────│ │─────
└─────┘ └─────┘ └─────┘
┌───┬───┬───┬───┬───┬───┬───┬───┐
DVAL(数据有效)│ │ │ │ │ │ │ │ │...
└───┴───┴───┴───┴───┴───┴───┴───┘
DATA0 DATA1 DATA2 DATA3 ...4.2 控制与通信机制
Camera Link提供双向通信能力，通过串行通信通道实现：
串行通信协议特点：
- 速率：9600波特率（标准），最高115200波特
- 协议：类似RS-232的异步串行协议
- 功能：相机控制、参数配置、状态读取
- 物理层：LVDS差分传输，抗干扰强
相机控制线（CC1-CC4）功能：
| 控制线 | 标准功能 | 可选功能 | 典型应用 |
|---|---|---|---|
| CC1 | 曝光触发 | 全局复位 | 精确曝光控制 |
| CC2 | 闪光灯控制 | 外部同步 | 闪光灯同步 |
| CC3 | 相机使能 | 事件标记 | 相机开关控制 |
| CC4 | 预留 | 自定义功能 | 用户扩展 |
4.3 同步与触发机制
工业视觉对同步精度要求极高，Camera Link提供多种同步方案：
硬件触发同步：
触发精度：<10ns抖动
触发方式：上升沿/下降沿/电平触发
多相机同步：通过同一触发源实现μs级同步
应用场景：高速运动物体拍摄、多角度成像GenICam兼容性：
虽然Camera Link是硬件接口标准，但通过GenICam标准实现软件统一：
- SFNC（标准特征命名约定）：统一相机参数命名
- GenApi：XML文件描述相机功能
- TL（传输层）：Camera Link作为物理传输层
五、Camera Link应用领域深度分析
5.1 工业检测与质量控制
Camera Link在工业检测中扮演关键角色，特别是在高速高精度场景：
典型应用案例：电子产品PCB检测
检测要求：
- 分辨率：12MP（4096×3072）
- 帧率：15fps（实时检测）
- 精度：5μm/像素
- 环境：工厂车间，电磁干扰强
Camera Link方案：
配置：Base配置（255MB/s带宽足够）
相机：12MP黑白面阵相机，Camera Link接口
采集卡：PCIe x4 Camera Link采集卡
性能：实际带宽需求 = 12M × 2字节 × 15fps = 360MB/s
Camera Link Base：255MB/s（需降低帧率或分辨率）
→ 选择Medium配置（510MB/s）5.2 科学成像与医学影像
在科研和医疗领域，Camera Link提供实验室级性能：
高端科学相机特性对比：
| 相机类型 | 典型传感器 | 数据速率 | Camera Link配置 | 应用领域 |
|---|---|---|---|---|
| sCMOS相机 | 2048×2048 | 100fps | Full配置 | 生物荧光成像 |
| EMCCD相机 | 512×512 | 56fps | Base配置 | 单分子检测 |
| InGaAs相机 | 640×512 | 346fps | Medium配置 | 光谱分析 |
| 高速相机 | 1280×1024 | 1000fps | Full配置 | 流体动力学 |
5.3 交通与安防监控
虽然千兆网相机在安防领域普及，但特殊场景仍需Camera Link：
交通监控特殊需求：
- 车牌识别：高速运动车辆（200km/h+）
- 超速抓拍：需要极高帧率捕捉瞬间
- 多相机同步：车道全覆盖需要精确同步
Camera Link优势体现：
高速公路抓拍系统：
相机配置：4×800万像素彩色相机
触发方式：激光雷达+地感线圈复合触发
同步要求：4相机同步误差<1ms
数据传输：每相机Full配置Camera Link
处理系统：4通道Camera Link采集卡+GPU处理
性能：每辆车完整图像<100ms内处理完成5.4 新兴应用领域
无人机遥感测绘：
- 需求：高分辨率航空摄影，实时数据验证
- 挑战：振动环境，有限空间，功耗限制
- Camera Link方案：小型化Camera Link接口，加固连接器
自动驾驶测试验证：
- 需求：多传感器数据同步采集
- 挑战：纳秒级同步精度，海量数据存储
- Camera Link方案：Camera Link+GPS+PPS全局同步
六、Camera Link与其他视觉接口对比
6.1 技术对比全览
| 特性维度 | Camera Link | GigE Vision | USB3 Vision | CoaXPress | 10GigE |
|---|---|---|---|---|---|
| 最大带宽 | 680MB/s | 125MB/s | 400MB/s | 6.25GB/s | 1.25GB/s |
| 传输距离 | 15米 | 100米 | 5米 | 100米+ | 100米 |
| 电缆成本 | 中高 | 低 | 低 | 中 | 中 |
| 连接器 | MDR26 | RJ45 | USB3.0 | BNC/同轴 | RJ45/SFP+ |
| 同步精度 | <10ns | 100ns-1μs | 1-10μs | <10ns | 100ns |
| CPU占用 | 极低 | 中 | 中 | 低 | 中 |
| 即插即用 | 需要驱动 | 良好 | 优秀 | 需要驱动 | 良好 |
| 多相机同步 | 优秀 | 困难 | 困难 | 优秀 | 困难 |
| 工业环境 | 优秀 | 良好 | 差 | 优秀 | 良好 |
| 典型应用 | 高速工业检测 | 通用机器视觉 | 桌面应用 | 超高速成像 | 高分辨率 |
6.2 选择决策矩阵
如何为特定应用选择接口？以下决策矩阵提供参考：
| 评估标准 | Camera Link首选 | 考虑其他接口 |
|---|---|---|
| 带宽需求 | >200MB/s | <200MB/s |
| 同步要求 | 多相机<100ns同步 | 单相机或宽松同步 |
| 传输距离 | <15米 | >15米 |
| 环境噪声 | 强电磁干扰 | 办公室环境 |
| 系统成本 | 性能优先 | 成本敏感 |
| 部署复杂度 | 固定安装 | 频繁移动 |
| 未来扩展 | 确定需求不变 | 可能升级 |
6.3 Camera Link的独特优势总结
- 确定性延迟：硬件保证的触发-采集延迟，适合高速同步应用
- 零协议开销：几乎所有带宽都用于有效数据，效率>95%
- 强抗干扰：差分信号+屏蔽电缆，适应恶劣工业环境
- 成熟生态：20多年发展，工具链和兼容设备完善
- 标准化程度高：从连接器到协议完全标准化，不同厂商设备兼容
七、Camera Link硬件设计与实现要点

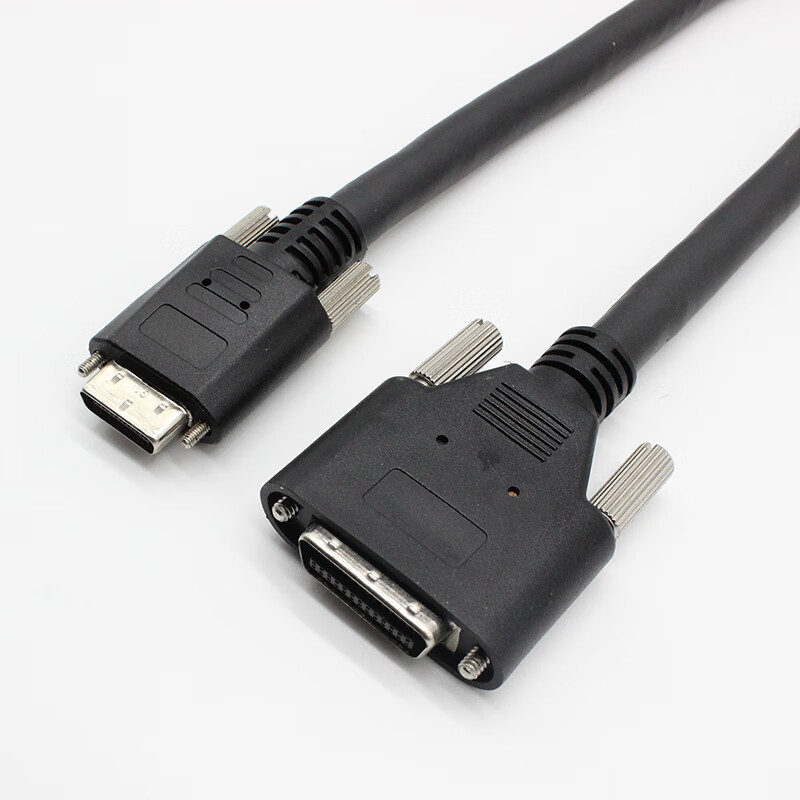

7.1 电缆与连接器选择
Camera Link电缆规格要求：
| 参数 | 标准要求 | 工业级要求 | 测试方法 |
|---|---|---|---|
| 导体规格 | 28AWG双绞线 | 26AWG双绞线 | 线径测量 |
| 屏蔽层 | 单层铝箔 | 双层（铝箔+编织网） | 屏蔽效能测试 |
| 阻抗 | 100Ω ±10% | 100Ω ±5% | TDR测试 |
| 延迟偏差 | <25ps/m | <15ps/m | 时域反射 |
| 弯曲半径 | 5×电缆直径 | 8×电缆直径 | 机械测试 |
| 温度范围 | 0-70°C | -40-85°C | 高低温测试 |
连接器可靠性设计：
- 锁定机制：螺丝锁定或卡扣锁定，防止振动松脱
- 镀金厚度：接触点至少0.75μm镀金，保证长期接触
- 应力消除：电缆尾部应力消除设计，防止弯折损坏
7.2 PCB设计规范
Camera Link接口PCB布局指南：
关键设计规则：
1. 差分对布线：
- 线宽/间距：根据阻抗计算（通常0.15mm/0.2mm）
- 长度匹配：对内<5mil，通道间<50mil
- 参考平面：完整地平面，避免跨分割
2. 终端电阻布局：
- 位置：尽可能靠近接收器引脚
- 对称性：到两个差分引线的走线等长
- 封装：0402或0201，减小寄生参数
3. 电源与去耦：
- 5V电源：至少2A容量，低纹波（<50mV）
- 去耦电容：每电源引脚100nF + 10μF组合
- 隔离设计：数字与模拟电源分离7.3 信号完整性考虑
常见信号完整性问题及解决方案：
| 问题现象 | 可能原因 | 解决方案 | 测试方法 |
|---|---|---|---|
| 眼图闭合 | 带宽不足/损耗大 | 减小传输距离 使用更好电缆 | 眼图测试 |
| 抖动过大 | 时钟质量差 电源噪声 | 改进时钟电路 加强电源滤波 | 抖动分析 |
| 误码率上升 | 阻抗不匹配 串扰严重 | 改善终端匹配 增加对间距 | 误码率测试 |
| 同步丢失 | 控制信号延迟大 | 调整时序参数 使用更短电缆 | 时序分析 |
八、Camera Link发展趋势与未来展望
8.1 Camera Link标准演进
Camera Link发展时间线：
| 版本 | 推出时间 | 主要改进 | 最大带宽 | 市场状态 |
|---|---|---|---|---|
| Camera Link 1.0 | 2000年 | 基础标准 | 255MB/s | 逐渐淘汰 |
| Camera Link 1.1 | 2004年 | 新增Medium/Full配置 | 680MB/s | 主流应用 |
| Camera Link 1.2 | 2007年 | PoCL（Power over Camera Link） | 680MB/s | 广泛应用 |
| Camera Link 2.0 | 2012年 | 带宽提升至6.8GB/s | 6.8GB/s | 小众高端 |
| Camera Link HS | 2020年 | 兼容传统，提升速率 | 10GB/s+ | 新兴发展 |
8.2 PoCL技术：供电革新
Power over Camera Link（PoCL） 是重要创新，通过数据线提供电源：
PoCL工作原理：
传统：数据线 + 电源线（4根）
PoCL：数据线承载电源 + 数据（复用）
技术优势：
1. 减少电缆数量：从2根减为1根
2. 简化连接：一个连接器完成所有连接
3. 提高可靠性：减少故障点
4. 支持功率：最高13W，满足大多数相机
实现方式：
电源叠加：在LVDS差分信号上叠加DC电源
┌── 2.5V DC偏置
│
TX+ ──────┼────→ 数据+电源
│
TX- ──────┼────→ 数据+电源
│
└── 2.5V DC偏置8.3 Camera Link HS：下一代标准
Camera Link High Speed（HS） 是面向未来的演进：
| 特性 | Camera Link 1.1 | Camera Link HS | 提升幅度 |
|---|---|---|---|
| 单通道速率 | 85MHz（170Mbps） | 500MHz（1Gbps） | 6倍 |
| 最大带宽 | 680MB/s | 10GB/s+ | 15倍+ |
| 编码方式 | 原始数据 | 64B/66B编码 | 效率提升 |
| 电缆介质 | 铜缆双绞线 | 铜缆/光纤可选 | 距离扩展 |
| 向后兼容 | 不兼容 | 兼容模式 | 平滑升级 |
8.4 市场前景分析
Camera Link市场定位演变：
2000-2010
Camera Link主导期 2010-2020
多接口竞争期 2020-2030
专业化细分期 高端应用唯一选择 市占率 >70% GigE Vision中低端渗透 USB3 Vision消费级增长 Camera Link坚守高端 市占率稳定在30% Camera Link HS超高速 传统CL工业可靠 CoaXPress超长距离 各自细分领域领先
结语：历久弥新的工业标准
Camera Link走过了20多年的发展历程，见证了工业视觉从实验室走向生产线的全过程。它的成功不仅在于技术优势，更在于对工业需求的深刻理解 和工程实现的务实态度。
在追求更高、更快、更强的技术浪潮中，Camera Link始终坚持几个核心价值：
- 可靠性高于一切：工业环境不允许失败，Camera Link为此而生
- 简单即美：最小化协议开销，最大化有效带宽
- 标准化促进生态：开放标准推动整个产业发展
- 持续演进：从1.0到HS，始终保持技术前沿性
展望未来，虽然新接口不断涌现，但Camera Link在高速、高精度、高可靠性领域的地位依然稳固。特别是Camera Link HS的推出，确保了这一标准在未来十年仍将是高端工业视觉的首选。
对于工程师而言，掌握Camera Link不仅是学习一项接口技术，更是理解工业系统设计哲学------在性能、成本、可靠性之间寻找最佳平衡点。这种平衡智慧，正是Camera Link给予我们的最大启示。
