一、芯片核心定位

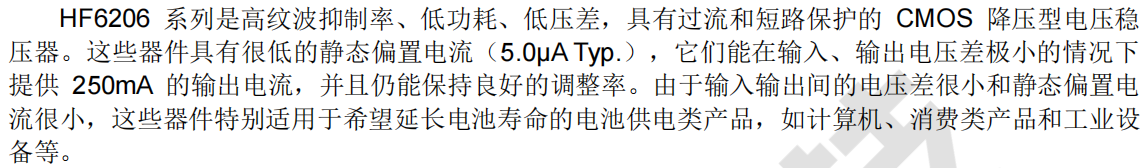

HF6206 系列 是一款基于 CMOS 工艺的高精度、低功耗、低压差线性稳压器 ，专为电池供电及低功耗便携设备 设计。其核心优势在于极低的静态电流（典型值 5μA）和极小的输入输出电压差 ，可在提供高达 250mA 输出电流 的同时，显著延长电池续航时间。
二、关键电气参数详解
输出电压精度与选项：

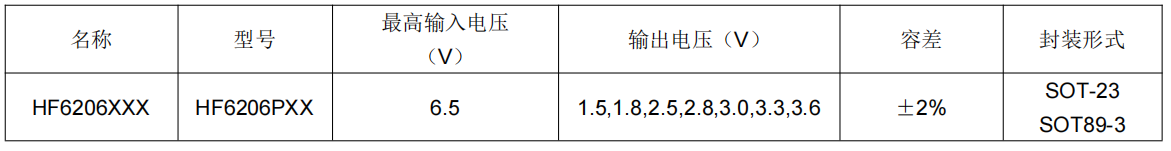

- 输出电压范围：1.5V ~ 3.6V（步进 0.1V）
通过型号后缀选择固定电压，精度达 ±2.5%，可作为系统基准电压使用。
典型可选型号：1.5V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.6V
输入输出特性：

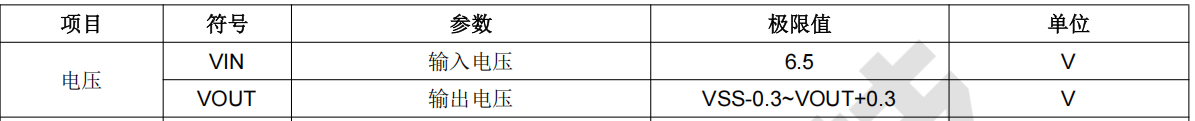

- 最大输入电压：6.5V
适应单节锂电（4.2V）或多节镍氢/碱性电池供电场景。

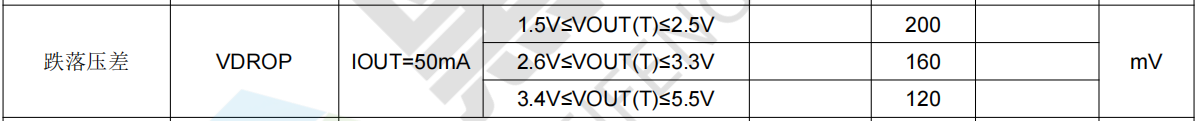

压差（Dropout Voltage）：
- 输出 ≤ 2.5V 时：约 200mV @ 50mA
- 输出 2.6V ~ 3.3V 时：约 160mV @ 50mA
- 输出 ≥ 3.4V 时：约 120mV @ 50mA
低压差特性确保电池电压跌落时仍能稳定输出。
功耗与效率特性：

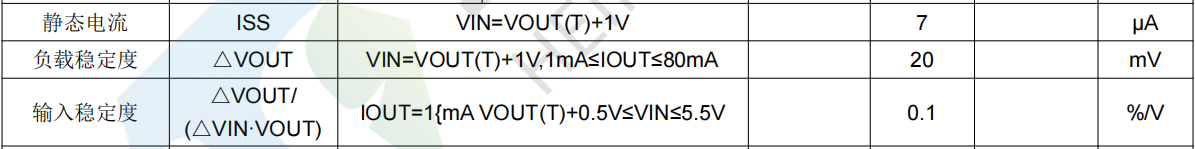

- 静态偏置电流：典型值 5.0μA，最大值 7μA
几乎不增加系统待机功耗，是电池长续航应用的关键。 - 负载调整率：≤ 20mV（1mA ~ 80mA）
- 线性调整率：0.1%/V（典型）
输入电压变化对输出影响极小。
输出能力与保护：
- 持续输出电流：≥ 250mA（Vin = Vout + 1V）
- 最大输出电流：300mA

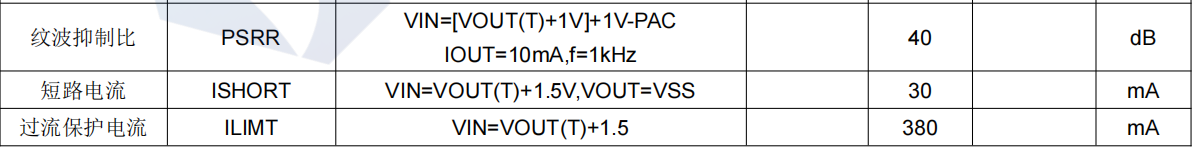

- 过流保护阈值：约 380mA
- 短路电流限制：约30mA
出保护，防止异常损坏。
温度与纹波特性：
- 温度系数：±100 ppm/°C
输出电压随温度变化小，稳定性高。 - 电源抑制比（PSRR）：40dB @ 1kHz
具备一定的纹波抑制能力，有助于改善供电质量。
三、芯片架构与工作特性
CMOS 架构优势：
- 采用 CMOS 工艺，实现了极低的静态电流和较低的跌落压差，相比传统 bipolar LDO 更适合低电压、低功耗场景。
内部功能集成：
- 集成精密电压基准、误差放大器、过流及短路保护电路，无需外部调节元件，典型应用仅需输入、输出电容。
热设计关联：
- SOT-23 封装最大功耗约 250mW
- SOT89-3 封装最大功耗约 500mW
实际输出电流能力受限于封装散热条件与环境温度。
四、应用设计要点
电容配置建议：
- 输入电容：建议使用 1μF 以上陶瓷电容，就近放置在 VIN 与 GND 之间，用于抑制输入瞬态干扰。
- 输出电容：建议使用 1μF ~ 10μF 陶瓷电容，确保环路稳定性与负载瞬态响应。
散热与布局考量：
- 在输出电流较大（>100mA）或压差较大时，需注意芯片温升。
- SOT89-3 封装具有裸露散热片，应焊接至 PCB 铜箔以增强散热。
- 布局时尽量缩短输入、输出电容与芯片引脚的距离。
电压选型与输入范围：
- 确保最小输入电压满足：Vin ≥ Vout + Vdropout
例如 3.3V 输出，建议 Vin ≥ 3.45V
以保证全负载范围工作。 - 绝对最大输入电压为 6.5V，避免过压损坏。
五、典型应用场景
- 电池供电便携设备：
如无线耳机、智能手表、遥控器，利用其超低静态电流延长待机时间。 - 低功耗无线模块供电：
为蓝牙、ZigBee、LoRa 等模块提供稳定、洁净的电源，其高 PSRR 有助于提升射频性能。 - 手持仪器与消费电子：
用作单片机、传感器、存储芯片的辅助电源，保证电压精度与稳定性。 - 后备电源与电压基准：
因其输出电压精度高、温度特性好，可用于 ADC 参考或低功耗系统的精准供电。
六、调试与常见问题
输出噪声或振荡：
- 检查输出电容容值及 ESR 是否合适，建议采用 X5R/X7R 陶瓷电容。
带载能力不足或过早保护：
- 测量输入电压是否在跌落条件下仍高于所需最小值。
- 检查芯片温升是否过高，导致热保护或内阻增大。
静态电流偏大：
- 确认后级电路是否存在漏电，或输入电压是否过高导致芯片内部损耗增加。
七、封装与选型
- SOT-23：适用于空间受限、电流需求适中（≤150mA）的场合。
- SOT89-3：适用于电流需求较大（≤250mA）或散热条件较好的设计，可通过 PCB 铜箔增强散热。
八、总结
HF6206 凭借其极低的静态电流、良好的低压差特性与较高的输出精度 ，成为电池供电和低功耗系统中 LDO 的理想选择。在设计时需重点关注输入输出电容配置、散热设计以及电压选的匹配 ，以充分发挥其性能优势，实现高效、稳定的电源管理。
文档出处
本文基于黑锋科技 HF6206 系列芯片数据手册整理编写，结合低功耗线性稳压设计实践与应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
