终于到了本系列的最后一期。在前4期详解系列中，我们体验了：
从技术选择角度，覆盖了从Isaac仿真到Cosmos世界模型的多种思路；
从使用流程角度，覆盖了从人工演示到模仿学习的多个环节；
从基础模型角度，覆盖了从动作模型、导航模型到VLA模型的多种类型；
从PAI的使用深度，经历了从DSW探索体验，到DLC、EAS大规模使用的过程。
在这些最佳实践中，不可避免的会用到可视化操作环境，通过在PAI-DSW里启动VNC进程，或者Livestream服务，可以很好的解决这个问题。
但是，手动启动VNC进程仍是比较繁琐的操作。在本期，我们隆重介绍DSW全新的noVNC功能 ，并结合Isaac Sim的协作机器人系统Cortex，搭建软件在环验证系统（Software-In-Loop System）。

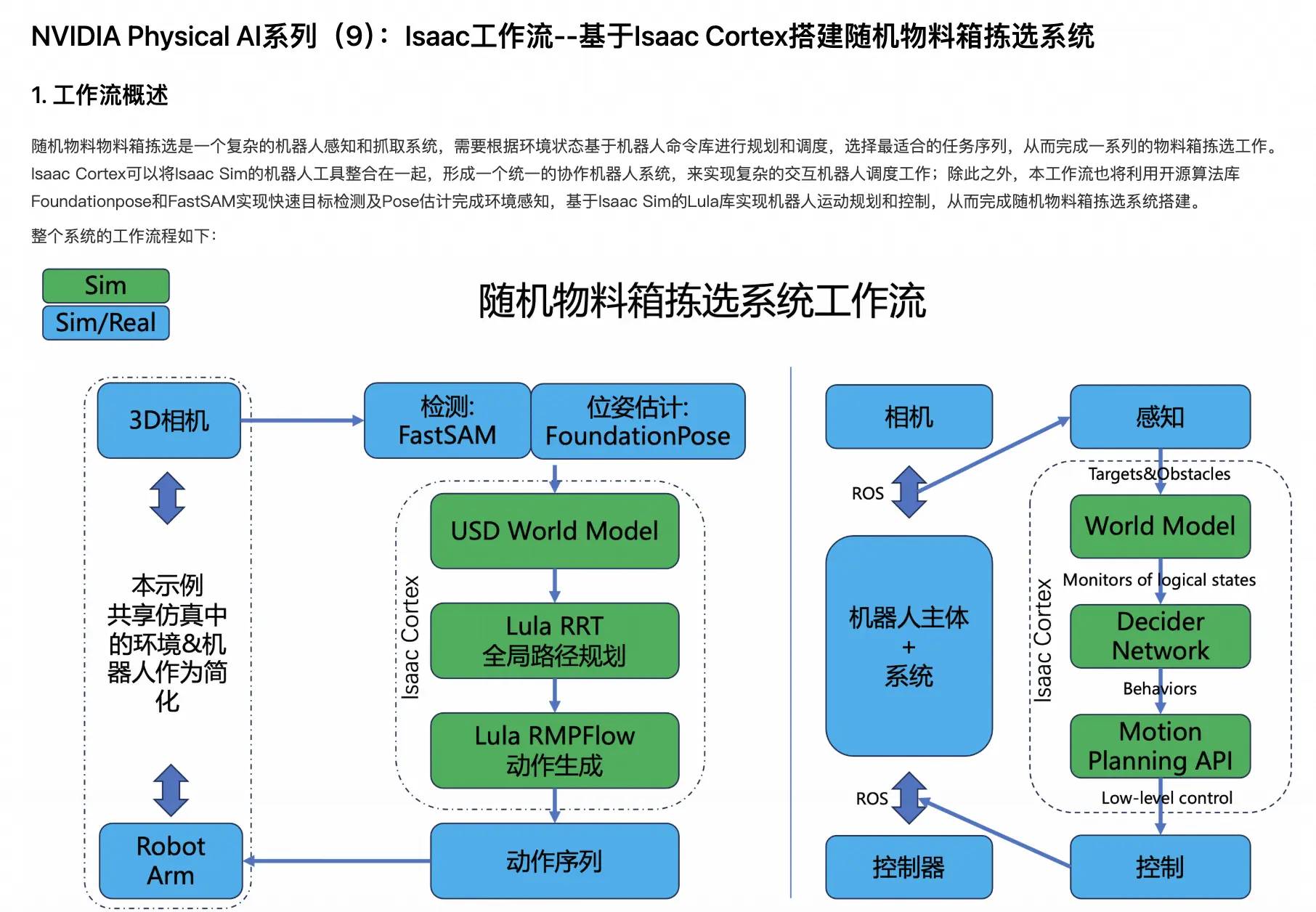

在PAI的Notebook Gallery中，我们已经预置了一个最佳实践，就是这个过程的一个具体示例：
gallery.pai-ml.com/#/preview/d...
下面我们来详细解读这个示例。
环境准备
实例创建
由于SIL系统天然需要可视化体验，我们还是使用DSW作为搭建环境。
在DSW中，使用以下配置创建实例：
-
机型规格：ecs.ebmgn9t.48xlarge
本最佳实践中，无需特殊的自定义数据集和公共数据集配置。
资源下载
在DSW中，使用如下脚本下载所需的数据、代码和模型：
python
import os
from pathlib import Path
local_dir = Path("/mnt/data/notebook5/") # 缓存目录
print(f"下载数据和代码到: {local_dir}")
print("开始下载数据和代码...")
package = "bin_picking_demo.tar"
download_from_oss('aigc-data/isaac/nb5/', package, str(local_dir))
print("下载完成")
print("开始解压数据和代码...")
zip_file = os.path.join(local_dir, package)
print(zip_file)
breakpoint()
!tar -xvf {zip_file} -C {local_dir}
!rm {zip_file}
print("解压完成")
import os
from pathlib import Path
local_dir = Path("/root/FoundationPose") # 缓存目录
print(f"下载预训练模型参数到: {local_dir}")
print("开始下载预训练模型参数...")
package = "weights.tar"
download_from_oss('aigc-data/isaac/nb5/', package, str(local_dir))
print("下载完成")
print("开始解压预训练模型参数...")
zip_file = os.path.join(local_dir, package)
print(zip_file)
!tar -xvf {zip_file} -C {local_dir}
!rm {zip_file}
print("解压完成")VNC启动
使用以下脚本，安装noVNC服务端，并启动VNC进程：
bash
#安装python env
apt update
apt install python3-venv
#启动vncserver
/opt/TurboVNC/bin/vncserver :1 -geometry 3840x2160
#安装novnc
/etc/dsw/runtime/bin/pai-dsw runtime plugin install novnc
#启动novnc
/etc/dsw/runtime/bin/pai-dsw runtime plugin start-daemon novnc在DSW的Terminal中输入：
arduino

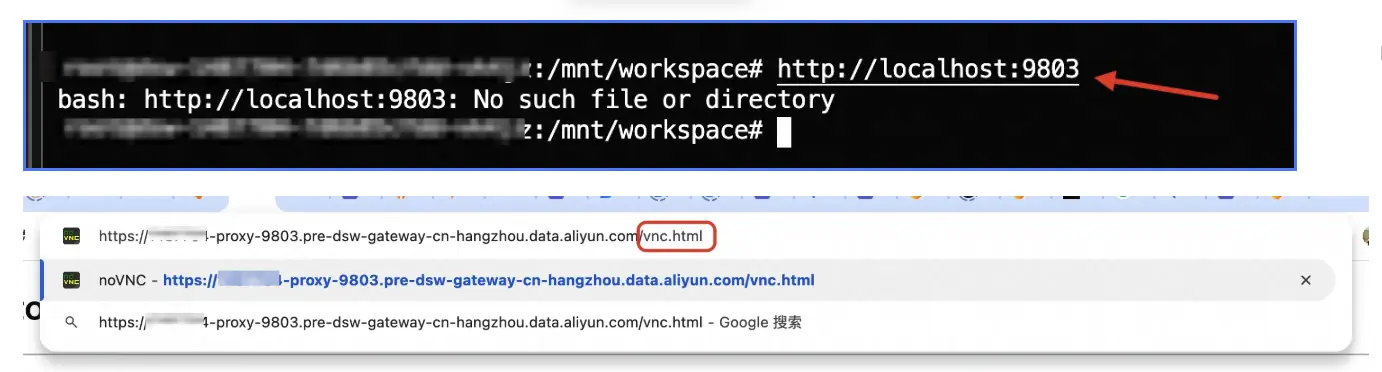

http://localhost:9803跳转至DSW的gateway地址，在链接末尾添加vnc.html
从而打开noVNC界面：
运行验证
在noVNC界面中，运行以下指令：
bash
cd /root/bin_picking_demo
/isaac-sim/python.sh sim_main.py --component "mustard_bottle"

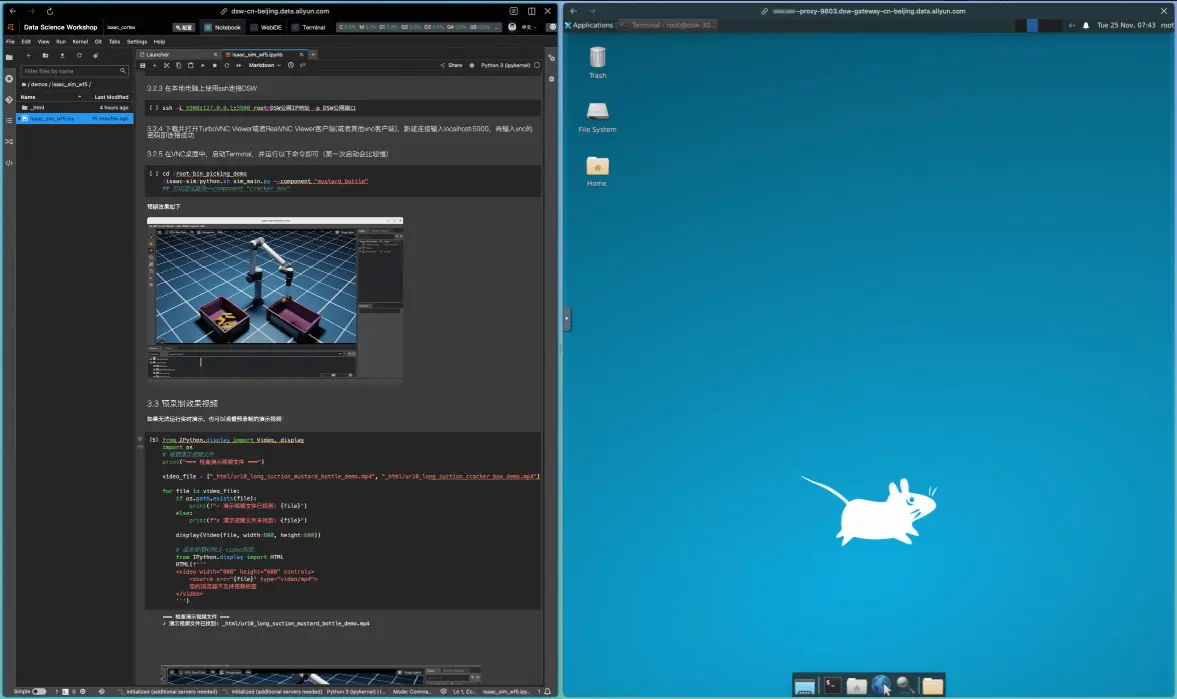

## 可以尝试更改--component "cracker_box"可以看到，在Isaac Lab窗口中，机械臂按照FoundationPose模型的输出，执行了物料识别、抓取和转移的动作；在Terminal窗口中，FastSAM模型完成了物料位置的识别，并通过FoundationPose模型完成了机械臂动作的输出。
原理解析
系统主入口
此SIL系统的入口位于/mnt/workspace/notebook5/bin_picking_demo/sim_main.py路径下：
ini
if __name__ == "__main__":
# ------- parse configuration ------- #
opt = tyro.cli(SimulationConfig)
# Setup all configuration parameters
opt, camera_pameters, weights_path, standard_mask_path = setup_configuration(opt)
# ------- create a separate process for FoundationPose Infer ------- #
ctx = mp.get_context('spawn')
data_queue = ctx.Queue() ## image/depth from SIM
hand_data_queue = ctx.Queue() ## image/depth from hand camera from SIM
detect_queue = ctx.Queue() ## detections from FoundationPose
hand_detect_queue = ctx.Queue() ## detections from FoundationPose
debug = True
process = ctx.Process(target=inference, args=(data_queue, detect_queue, hand_data_queue, hand_detect_queue, camera_pameters, opt.mesh_file, standard_mask_path, weights_path, debug))
# Start the subprocess of FoundationPose Inference
process.start()
# Start main process of ISAAC Sim
main(opt, data_queue, detect_queue, hand_data_queue, hand_detect_queue)
process.terminate()
process.join()
print('## Sub process is terminated.')这段代码中：
-
使用multiprocessing创建感知子进程；仿真在主进程
-
创建数据队列，进行仿真主进程和感知子进程之间的数据交换；仿真主进程从感知子进程中读取检测结果，感知子进程从仿真主进程中获取传感器数据
感知子进程
感知子进程位于 /mnt/workspace/notebook5/bin_picking_demo/foundationpose/multiprocess_foundationpose_infer_sim.py
ini
def inference(data_queue, detect_queue, hand_data_queue, hand_detect_queue, camera_pameters, mesh_file, standard_mask_path, weights_path, debug):
pose_estimator = FoundationPoseInfer(camera_pameters, mesh_file, standard_mask_path, weights_path, debug)
pose_tuner = ICPByHandCamera(camera_pameters, mesh_file, weights_path)
print(f"*** inference *** Initialized !! ")
last_data_time = time.time()
timeout_duration = 300 # auto exit time: seconds
while True:
if not data_queue.empty():
rgb_array, depth_array, failed_last, reset = data_queue.get()
if reset:
pose_estimator = FoundationPoseInfer(camera_pameters, mesh_file, standard_mask_path, weights_path, debug)
print("reset: re-init foundation pose")
continue
pose_in_cam, mask = pose_estimator.detect(rgb_array, depth_array, failed_last)
detect_queue.put([pose_in_cam, mask, pose_estimator.extent_bbox])
print(f"*** inference *** Detect target and add to detect_queue !! ")
last_data_time = time.time()
if not hand_data_queue.empty():
rgb_array_hand, depth_array_hand, \
pose_in_world, orient_in_world, pose_matrix_in_world, \
pose_matrix_in_hand_cam = hand_data_queue.get()
print(f"[perception] [inference] hand camera received, processing")
# get world position from head camera
pose_in_cam, mask = pose_tuner.run(rgb_array_hand, depth_array_hand, pose_matrix_in_hand_cam)
# TODO: update boxes, use flag: head_camera or hand_camera; update or new
print(f"[perception] [inference] hand camera processed, sending")
hand_detect_queue.put([pose_in_cam, mask, pose_estimator.extent_bbox])
last_data_time = time.time()
else:
if time.time() - last_data_time > timeout_duration:
print(f"*** inference *** No data received for {timeout_duration} seconds. Exiting... ")
break
# print(f"*** inference *** No RGBD data received !! ")
time.sleep(0.01) # avoid high frequency empty polling, reduce CPU consumption在这段代码中：
-
使用FastSAM进行目标检测
-
使用FoundationPose进行姿态估计
-
使用ICP进行pose精调
仿真模块
仿真模块与主入口一起，位于/mnt/workspace/notebook5/bin_picking_demo/sim_main.py路径下：
ini
def main(opt, data_queue, detect_queue, hand_data_queue, hand_detect_queue):
......
world = CortexWorld()
......
robot = world.add_robot(CortexUr10LongSuction(name="robot", prim_path="{}/ur10_long_suction".format(env_path), robot_type=opt.robot_type))
......
camera_prim1 = world.stage.DefinePrim("/World/Camera1", "Camera")
......
world.add_task(BinPickingStackedTask(opt, mechanical_part_usd, usd_scale, opt.num_object, rp_head))
# Reset the world and task to add objects, surface gripper joints, and obstacles, etc.
world.reset()
world.add_decider_network(behavior.make_decider_network(data_queue, detect_queue, hand_data_queue, hand_detect_queue, robot, target_pose, opt, rp_head, rp_hand, camera_prim1, camera_prim_hand))
world.run(simulation_app,render=True, loop_fast=False, play_on_entry=True)
print('## Simulation_app is closed. ##')在这段代码中：
-
使用Isaac Cortex创建仿真环境；并配置camera、robot、task等基础资源
-
添加decider_network
-
仿真启动，消费感知子进程数据，更新仿真环境和机械臂姿态，并产生新的传感器数据
总结
通过PAI-DSW和noVNC可视化环境，利用Isaac Sim提供的一系列工具链可以快速搭建复杂的机器人感知和交互系统，实现高效的机器人算法原型开发和验证，并以zero-shot的方式迁移到真机中进行部署验证，提升物理AI系统和算法的研发效率和研发质量。
从本期开始，PAI Physical AI Notebook系列将告一段落，希望大家已经体验到了在PAi平台中进行Physical AI的便捷与高效。阿里云PAI平台是全功能的Physical AI开发平台，可以覆盖仿真数据合成、模仿学习、强化学习、软件在环验证等各个环节。
欢迎访问：

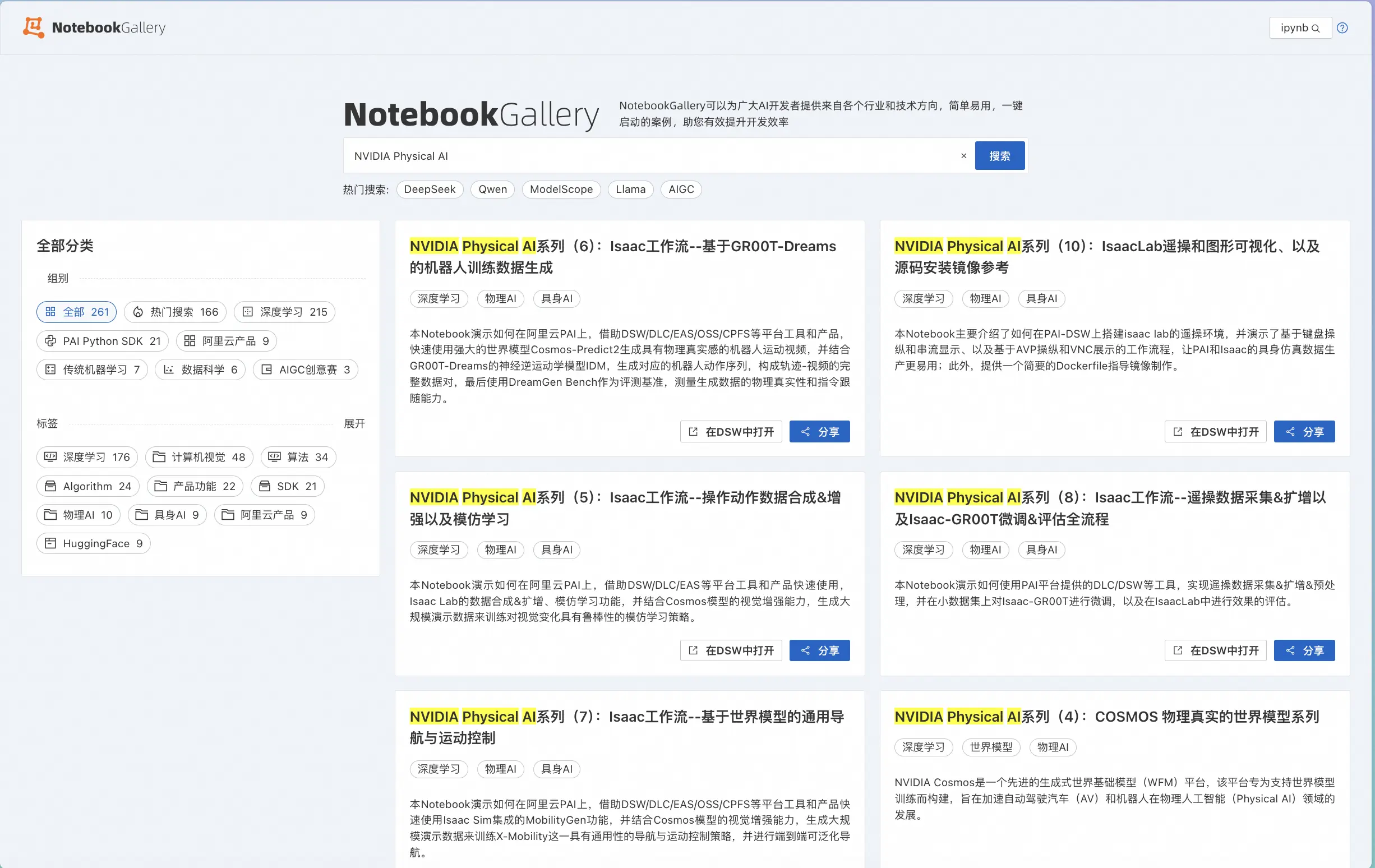

并搜索"NVIDIA Physical AI"，获取更多关于PAI Physical AI的最佳实践。
