工业控制快速发展的当下，设备安全与数据防护已成为产品设计的核心诉求。凌科芯安LKT6850作为一款基于ARM Cortex-M0内核的高安全性MCU，凭借硬件级加密能力、低功耗设计与丰富外设接口，在智能家居、工业物联网、金融终端等领域展现出极强的应用价值。本文将从技术特性解析入手，结合实际应用场景，详解LKT6850的落地实践方案，为工程师提供从芯片选型到方案集成的全流程参考。
一、LKT6850核心技术特性：安全与性能的平衡设计

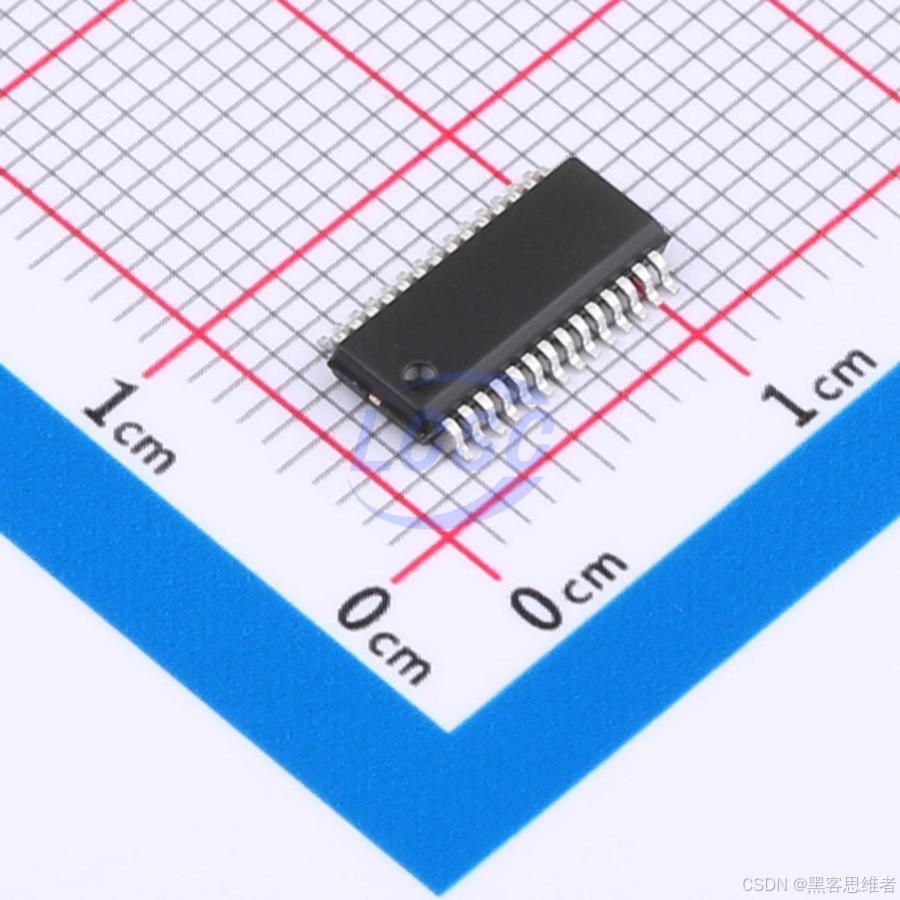

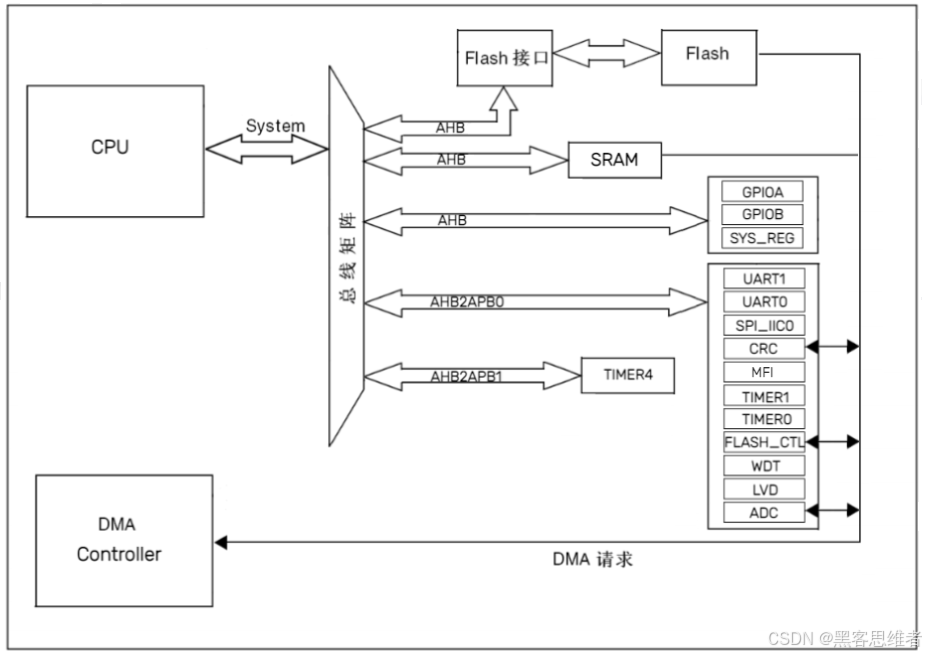

LKT6850的核心竞争力在于"安全优先、兼顾实用"的设计理念，其技术架构围绕"数据防护、低耗运行、灵活扩展"三大需求展开，具体可从以下四方面解析：
1. 安全防护体系：硬件级加密与多维度防护
作为安全MCU，LKT6850构建了"硬件加密+物理防护+运行监控"的三层安全机制：
- 硬件加密引擎：集成DES/3DES/AES/SM4对称加密协处理器，无需外接加密芯片即可实现高速数据加解密。其中SM4国密算法的支持，满足国内金融、政务等领域的合规要求，例如在支付终端中可直接用于交易数据加密，加密速率较软件实现提升5-10倍。
- 物理攻击防护：采用防DPA/SPA（差分功耗分析/简单功耗分析）技术，通过总线极性随机化与功耗扰乱设计，抵御侧信道攻击；同时支持Flash底层密文存储，即使芯片被物理剖片，也无法读取原始程序与数据，特别适用于智能卡、加密狗等防篡改场景。
- 运行安全监控：内置CPU校验、指令随机跳转与跳转指令归一技术，防止恶意代码注入；4.5KB NVM配置区可灵活设置Flash读写权限，例如对核心算法区设置"只读不写"，避免固件被非法篡改。
2. 处理器与存储：适配中小规模控制场景
- 核心性能：搭载32位ARM Cortex-M0内核，最高主频48MHz，集成32位硬件乘法器，支持32个中断源与4层优先级配置，可满足智能终端、传感器节点等中小规模数据处理需求，例如在智能门锁中可同时处理触控识别、加密通信与电机控制任务。
- 存储配置：64KB Flash程序存储器+4KB SRAM，配合Flash地址/数据加密校验功能，平衡存储容量与数据安全。其中64KB Flash可存储完整的应用程序与加密密钥，4KB SRAM可满足实时数据缓存需求，例如在工业传感器中可缓存1000组以上的温湿度采样数据。
3. 外设接口：覆盖多场景连接需求
LKT6850的外设配置聚焦"实用化与低功耗"，可直接对接各类传感器、通信模块与执行器，减少外围电路设计复杂度：
- 通信接口：1路SPI/IIC复用接口（支持主从模式）、2路UART（支持单线通信），其中UART的18位波特率配置可适配低功耗广域网（LPWAN）模块，例如与NB-IoT模块通信时，单线模式可减少2根信号线，降低PCB布线难度。
- 模拟与控制接口：12位高精度ADC（采样率266KSPS，18/26个通道）与4路独立PWM。ADC支持连续转换与DMA传输，可用于多传感器数据采集，例如在智能家居温控器中，同时采集室温、水温与湿度数据；PWM支持互补输出与死区控制，可直接驱动电机，如智能阀门的精准控制。
4. 低功耗设计：适配电池供电场景
针对物联网终端普遍的电池供电需求，LKT6850优化了功耗管理策略：
- 多功耗模式：支持Sleep低功耗模式，最低工作电流仅7.5μA，配合内置32kHz LIRC低功耗振荡器，可实现"定时唤醒-数据采集-休眠"的低耗循环，例如在无线烟感探测器中，电池寿命可延长至3-5年。
- 动态时钟管理：可根据负载切换系统时钟（24MHz/48MHz），例如在数据采集阶段采用48MHz高频保证采样精度，在待机阶段切换至24MHz降低功耗，正常工作模式下电流仅6.32mA（24MHz）-8.64mA（48MHz）。
二、LKT6850多领域应用实践：从方案设计到落地要点
基于上述技术特性，LKT6850已在智能家居、工业物联网、金融终端等领域实现规模化应用，以下结合具体场景详解方案设计要点与优势：
1. 智能家居：安全触控与低耗控制方案
智能家居设备需兼顾"用户交互安全"与"长期待机"，LKT6850的加密能力与低功耗特性可完美适配，典型应用为智能门锁 与触摸家电：
（1）智能门锁：防破解与长续航设计
- 应用痛点：传统门锁存在固件被破解、密码泄露风险，且电池频繁更换影响用户体验。
- LKT6850解决方案 ：
- 安全层面：采用SM4算法加密用户密码与指纹数据，通过唯一UID（Chip ID）绑定门锁硬件，防止克隆；Flash底层密文存储密钥，抵御物理剖片攻击。
- 低功耗层面：休眠时电流7.5μA，仅在触摸唤醒或蓝牙通信时切换至工作模式，配合4节AA电池可实现12-18个月续航。
- 外设集成：ADC采集指纹传感器信号，UART对接蓝牙模块实现手机远程控制，PWM驱动电磁锁开关，无需额外控制器，简化硬件设计。
（2）触摸家电：防篡改与精准控制
- 应用场景：电磁炉、净水器等触摸家电需防止固件盗版（如绕过功率限制），同时需精准采集触控信号与传感器数据。
- 方案优势 ：
- 防篡改：NVM配置区设置Flash写保护，禁止非法修改功率控制算法；硬件加密校验程序完整性，若固件被篡改则立即触发复位。
- 信号采集：12位ADC采集触摸电极电容变化（分辨率可达1pF），配合266KSPS采样率，实现0.1秒内的精准触控响应；同时采集水温、电压等数据，通过SPI上传至主控。
2. 工业物联网：恶劣环境下的安全监测
工业场景对设备的"抗干扰能力"与"数据安全性"要求严苛，LKT6850的宽温设计（-40℃~105℃）与加密传输能力，适用于环境监测传感器 与设备状态监控终端：
（1）工业温湿度传感器：低耗采集与加密上传
- 应用需求：在工厂车间、仓储环境中，需长期监测温湿度并将数据加密上传至云平台，设备需耐受-40℃~85℃温差。
- LKT6850方案设计 ：
- 低耗采集：采用"休眠-唤醒"循环，每5分钟唤醒一次，ADC采集温湿度传感器（如SHT30）数据，采集完成后立即休眠，单次采集功耗仅0.3mWh。
- 安全传输：采集数据通过AES加密后，经UART对接LoRa模块上传至网关，防止数据在传输过程中被篡改或窃取。
- 抗干扰：总线极性随机化设计降低电磁干扰（EMI），在工业强电磁环境下仍能稳定运行，数据采集误差≤0.5℃（温度）/2%RH（湿度）。
（2）设备状态监控终端：故障预警与安全上报
- 应用场景：对电机、水泵等工业设备的电流、电压进行实时监控，异常时触发报警并上传数据至管理平台。
- 核心优势 ：
- 多参数采集：ADC同时采集电流（通过电流互感器）、电压信号，4路PWM监测电机转速，数据经SRAM缓存后加密上传。
- 实时响应：32个中断源支持优先级配置，设备故障（如过流）可触发最高优先级中断，10ms内完成报警信号输出，避免设备损坏。
3. 金融终端：合规加密与交易安全
金融支付设备（如POS机、密码键盘）需满足《商业银行信用卡业务监督管理办法》等法规要求，LKT6850的加密算法与安全机制可实现"端到端交易安全"：
（1）POS机密码键盘：密钥保护与加密输入
- 合规需求：密码输入过程需符合PCI DSS（支付卡行业数据安全标准），密钥需硬件级保护。
- LKT6850实现方案 ：
- 密钥存储：将加密密钥存入Flash安全区，仅通过硬件加密引擎调用，禁止软件读取，防止密钥泄露。
- 密码加密：用户输入密码时，通过SM4算法实时加密，加密后的数据直接通过SPI传输至POS主机，全程不存储明文密码。
- 防攻击：防DPA/SPA技术抵御功耗分析攻击，避免攻击者通过监测电流变化破解密码。
（2）小型支付终端：低耗与多接口适配
- 应用场景：便携式支付终端（如蓝牙POS）需支持电池供电，同时对接磁条卡、IC卡与扫码模块。
- 方案亮点 ：
- 低功耗：Sleep模式电流7.5μA，配合蓝牙低功耗（BLE）模块，内置锂电池可支持8小时连续交易。
- 多接口兼容：SPI对接IC卡读卡器，UART连接磁条卡模块与扫码枪，ADC采集电池电压，单芯片实现多外设控制，简化终端体积与成本。
三、LKT6850方案开发指南：工具链与设计注意事项
为帮助工程师快速落地应用方案，以下梳理LKT6850的开发环境、核心设计要点与常见问题解决方法：
1. 开发环境与工具链
- 硬件调试：支持SWD（Serial Wire Debug）调试接口，可使用Keil MDK、IAR Embedded Workbench等主流ARM开发工具，凌科芯安提供专用CCLoader工具，支持程序加密烧录，防止固件泄露。
- 软件资源：提供完整的外设驱动库（ADC、UART、SPI、加密引擎等）与示例代码（如AES加密demo、低功耗模式切换demo），开发者可直接基于库函数开发，缩短开发周期。
- 仿真支持：支持DMA传输仿真（如ADC数据DMA到SRAM）、加密算法硬件加速仿真，可在开发环境中实时查看加密过程与功耗变化。
2. 硬件设计关键要点
- 电源设计：工作电压范围2.5V~5.5V，建议采用线性稳压器（LDO）供电，避免开关电源噪声影响ADC精度；电源引脚需并联10μF电解电容与0.1μF陶瓷电容，增强抗干扰能力。
- PCB布局：高速信号（如SPI、UART）需短路径布线，避免与电源线路平行；ADC输入引脚需远离数字电路，减少干扰；Flash存储区对应的PCB区域需避免放置强干扰元件，防止数据读写错误。
- ESD防护：虽然芯片内置ESD防护，但在接口引脚（如UART、SPI）处建议增加TVS管（如SMF05C），特别是在工业与消费电子场景中，提升系统抗静电能力。
3. 软件设计核心技巧
- 安全功能调用：加密算法需通过硬件引擎接口调用，例如SM4加密需先初始化加密引擎、加载密钥，再传入明文数据，避免软件层面的算法实现漏洞；密钥更新需通过NVM配置区权限验证，防止非法更新。
- 低功耗优化：在休眠前需关闭未使用的外设（如ADC、PWM），配置I/O引脚为高阻态；唤醒源优先选择外部中断（如触摸、传感器触发），避免频繁定时器唤醒导致功耗上升。
- 中断管理：合理配置中断优先级，例如金融终端中密码输入中断优先级高于普通数据传输中断，确保关键操作实时响应。
四、应用总结与扩展建议
LKT6850通过"硬件级安全+低功耗+高集成度"的组合优势，在中小规模安全控制场景中形成了差异化竞争力，尤其适合对国产化、合规性有要求的应用（如政务终端、国内金融设备）。从实际应用反馈来看，其核心价值体现在三方面：
- 成本优化：单芯片集成加密、控制、采集功能，减少外围芯片数量，硬件成本降低20%-30%；
- 安全合规：满足EAL4+安全等级与国密算法要求，无需额外认证即可进入国内关键领域；
- 快速落地：成熟的驱动库与工具链支持，平均开发周期可缩短至1-2个月。
对于后续应用扩展，建议重点关注两方向：
- 物联网扩展：通过外接WiFi/蓝牙模块，结合LKT6850的加密能力，开发低功耗安全物联网节点，如智能电表、环境监测终端；
- 工业控制深化：利用其宽温特性与PWM功能，扩展至电机驱动、阀门控制等工业场景，配合工业总线（如Modbus）实现设备联网。
总之，LKT6850为"安全需求+低功耗需求"的场景提供了高性价比的MCU解决方案，其技术特性与应用实践经验，可为工程师在芯片选型与方案设计中提供重要参考。
