首先，对于需要背钻的信号肯定都是高速信号，在设计的时候一般是同一个接口的信号线有相同的跨层设计，这样能保证同一个接口有相同的延迟和阻抗变换，将同一个接口的信号划分到同一个class中，具体的设置方法如下，

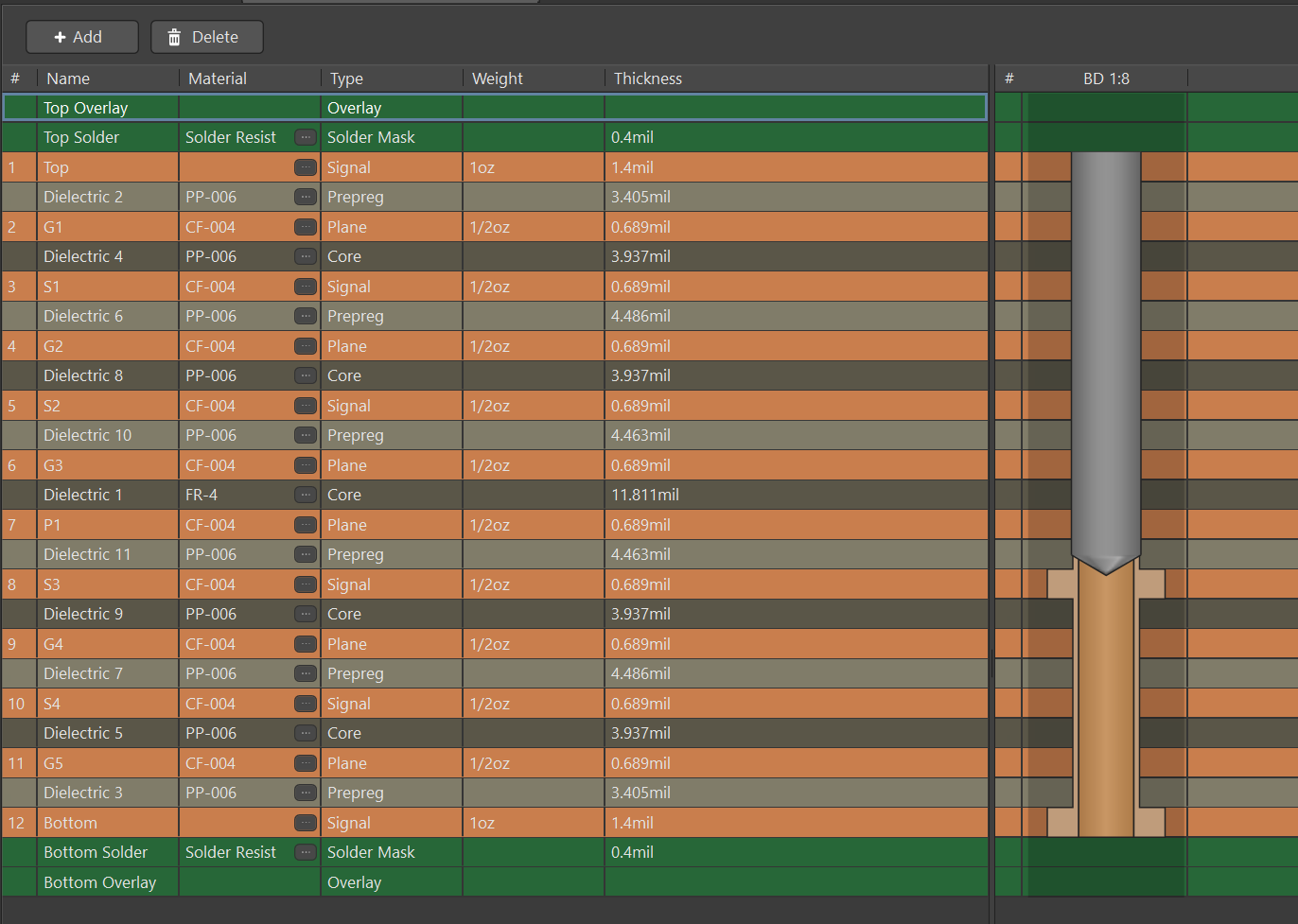

1，在层叠管理器界面，调出back drill 选项卡，

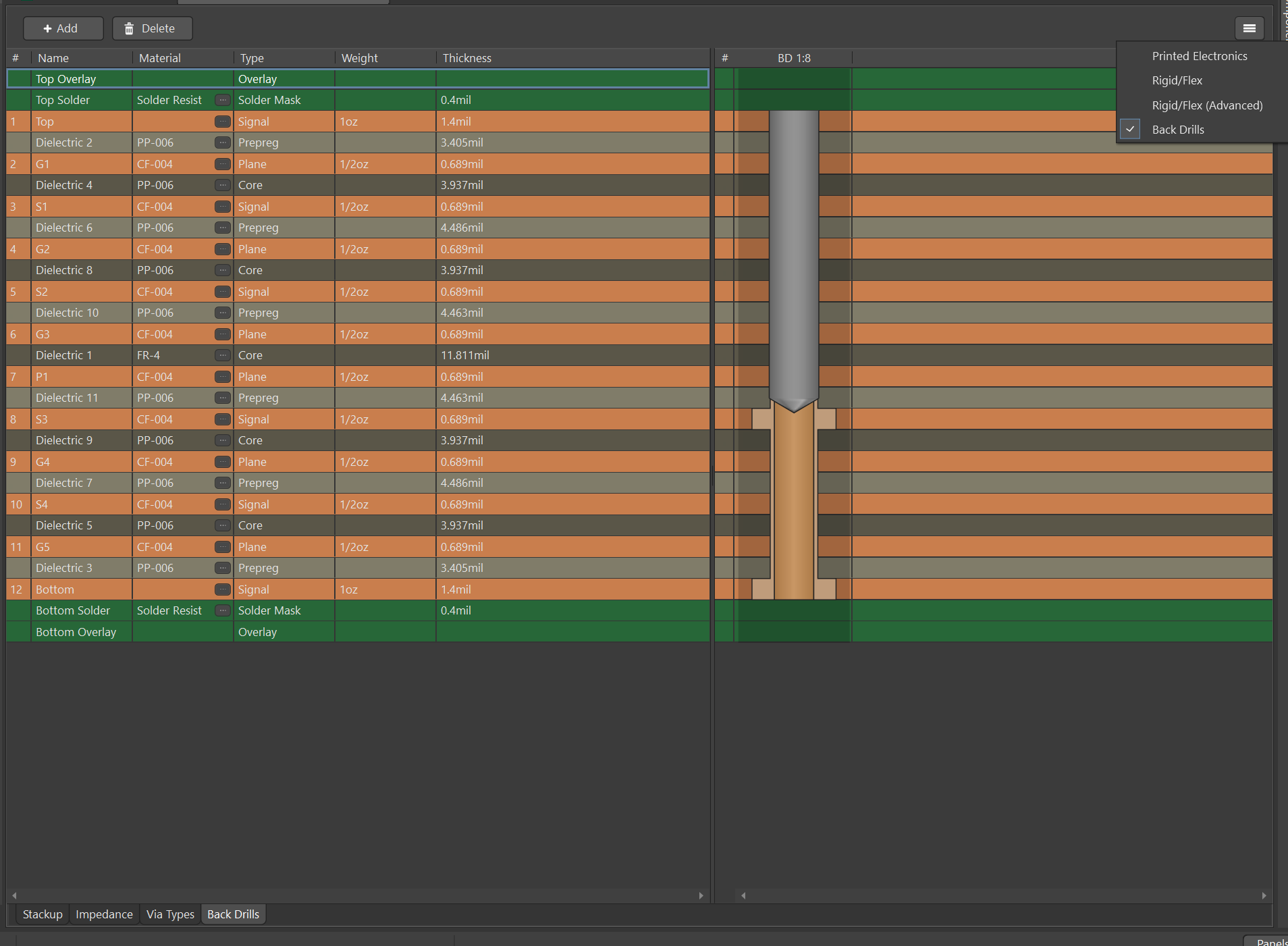

2，点击add按钮，添加背钻配置，具体是设计从那A层钻到那B层，在property 选项卡里面配置，first layer 是钻头开始钻的层，last layer是终点层，
设置完之后，工程里就相当于有了这样一个背钻模型，但是具体要应用到那个过孔上，还需要在规则里面进行配置，
3，规则设置，设置的目的是将背钻模型，应用到相应的过孔上，

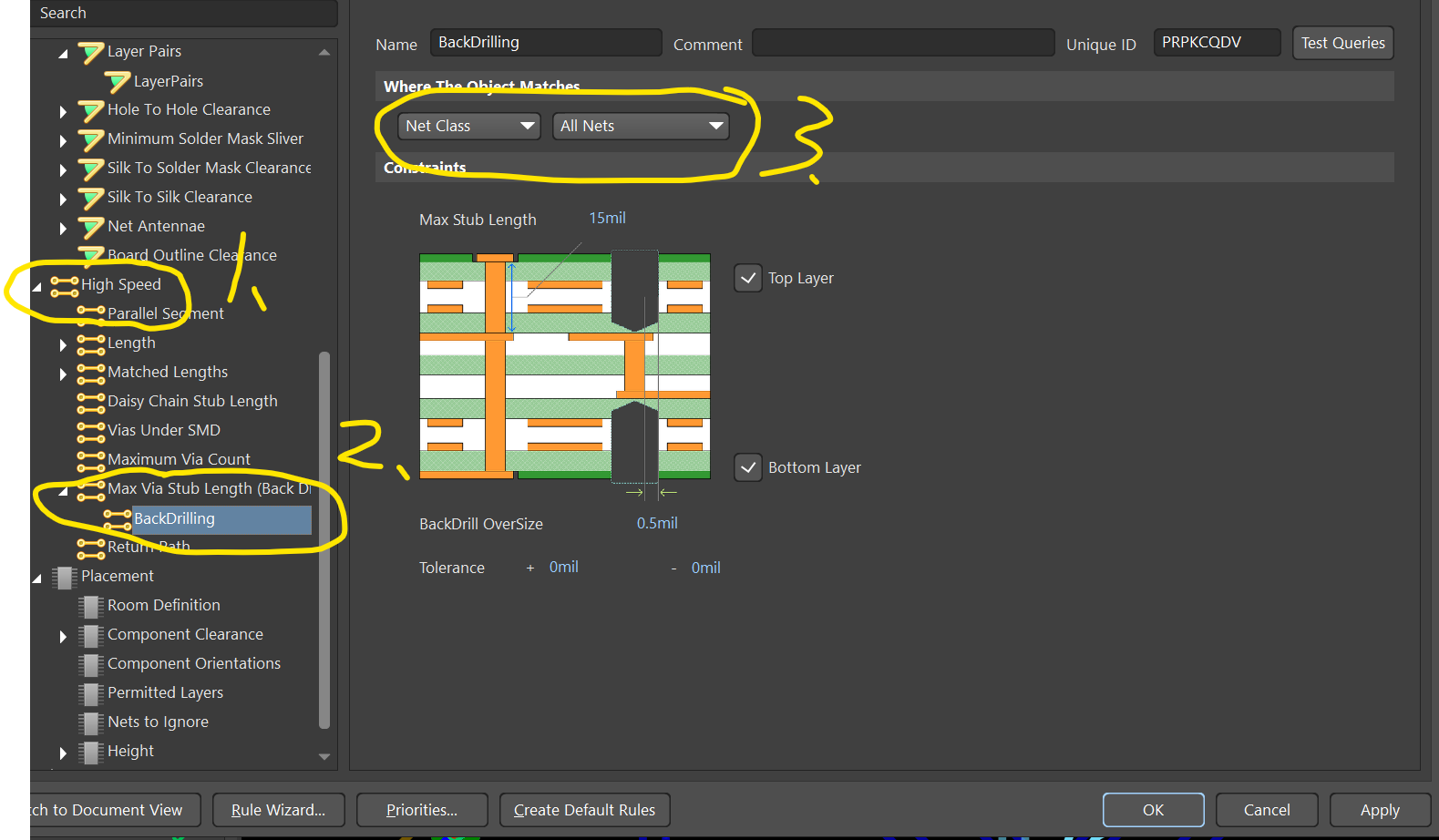

在MAX Via Stub Lenth(Back Drill) 上右键新增规则，自动就会出现背钻配置项目，选择匹配规则，可以实现特定过孔有背钻，
在图示的例子里我选择了全部，但是工程里面我只有一个背钻模型BD1:8, 对于不符合的信号过孔不会添加，效果如下，只有1：8有stub的孔才会被添加上背钻，

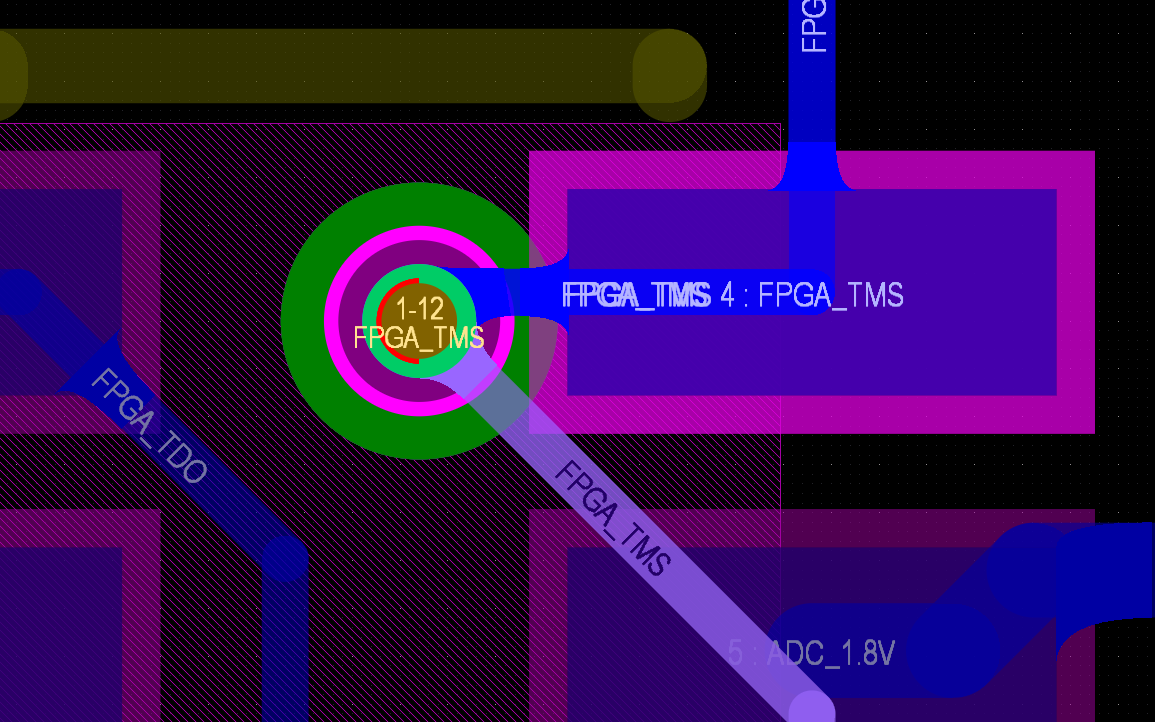

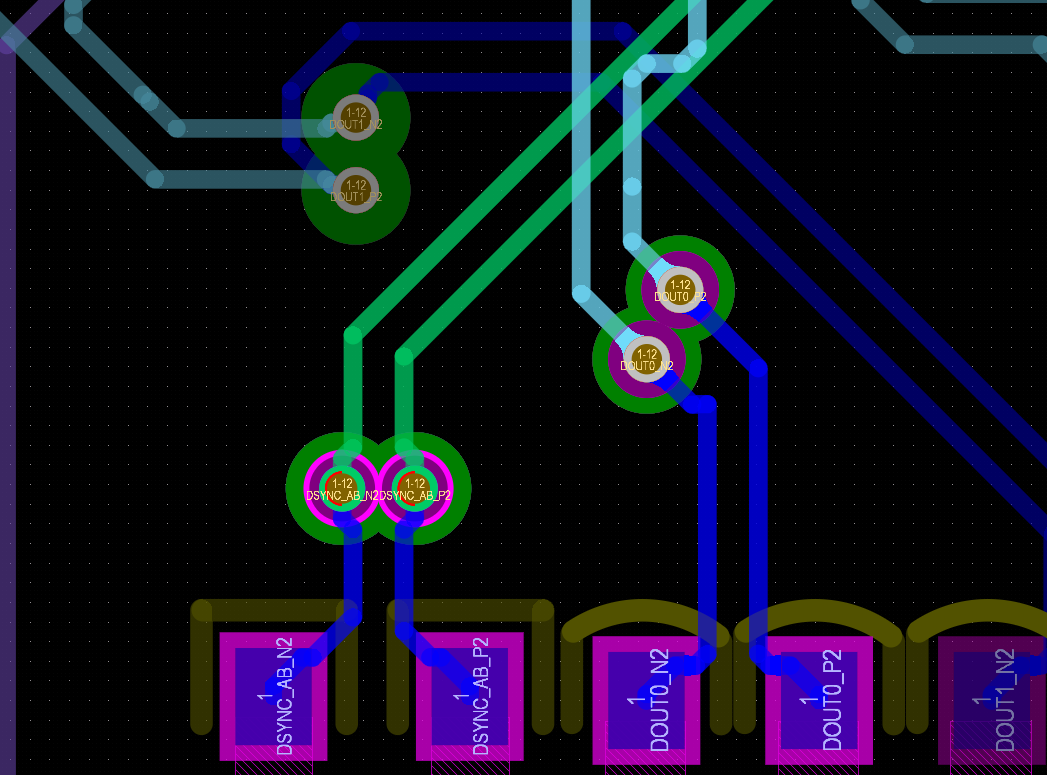

实例过孔如下，
蓝色线是bottom层，其他线条所在层见图标识，我们设置的是BD1:8的背钻模型，在配置完规则之后，实际效果是什么样的呢，

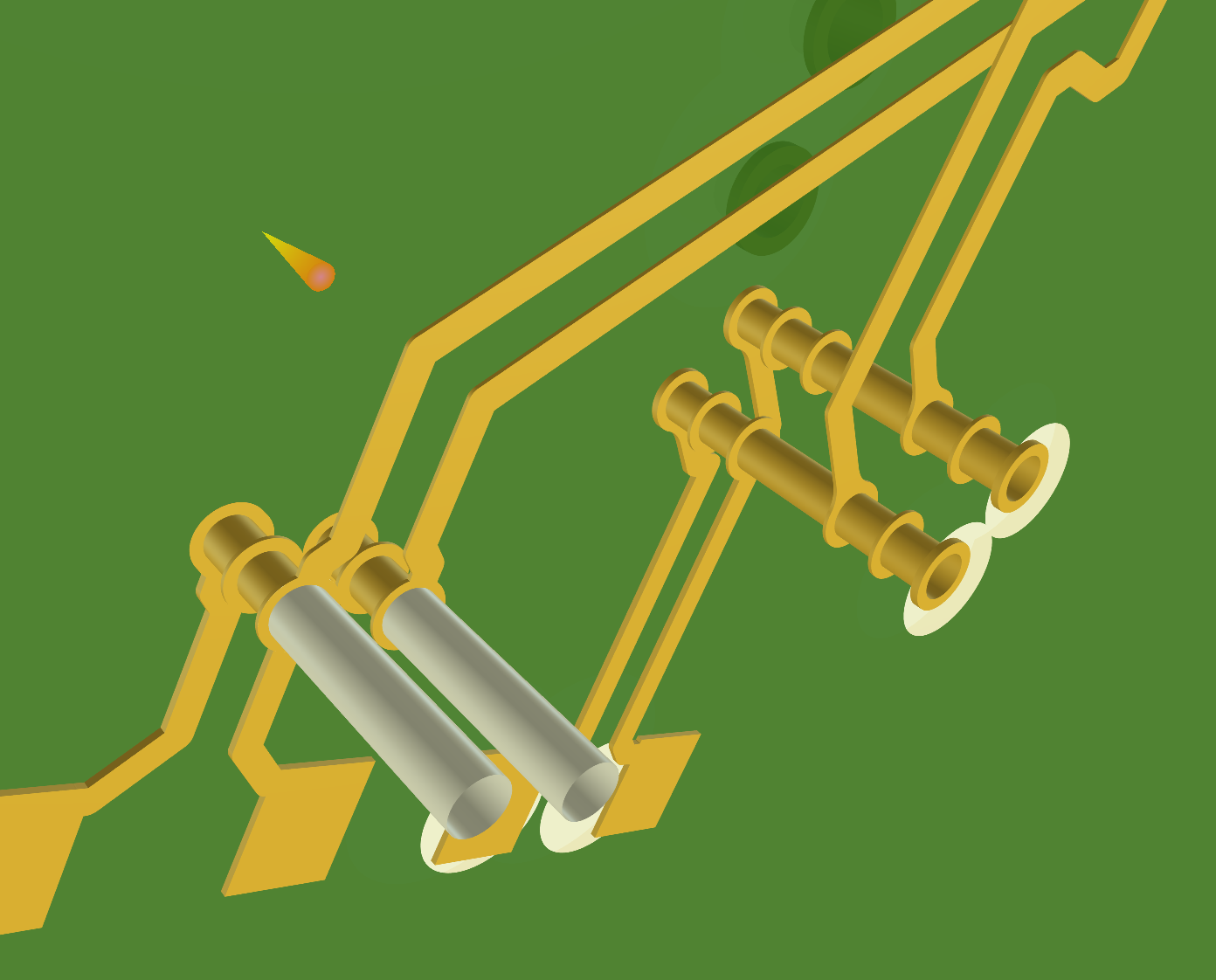

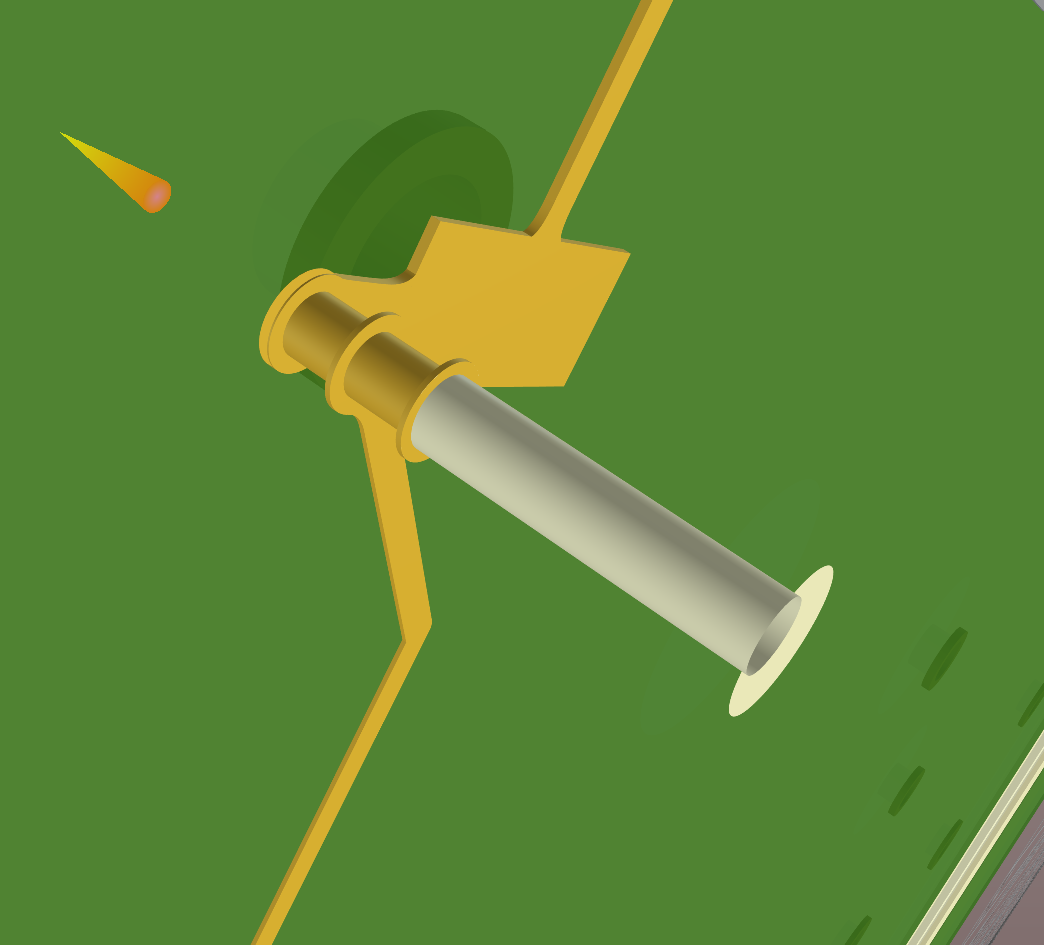

查看3D模型，
只有第一个过孔的背钻是符合我们要求的，第二个过孔走线在第5层，它的stub应该是1：5，不符合背钻模型，所以没形成背钻，如果要增加背钻，应该增加一个BD1:5的背钻模型，第三个过孔有背钻，但是属于部分匹配，所以钻的不彻底，应该增加BD1:10的模型才行。
符合背钻的过孔可能有很多，但是并不需要所有的都加工背钻，这时候就需要在规则里面通过匹配规则进行设置，可以选择特定的网络，net 或net class
