一、芯片核心定位

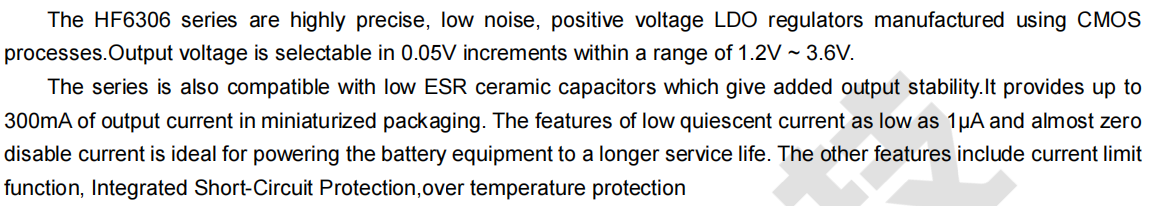

HF6306 是一款采用先进 CMOS 工艺制造的高精度、超低静态电流、高电源抑制比（PSRR）的线性低压差稳压器 。其核心价值在于仅为 1μA 的典型静态电流、高达 60dB 的纹波抑制能力以及低至 130mV（@100mA）的压差 ，专为对功耗、噪声和电源效率有严苛要求 的电池供电及便携式设备 提供纯净、稳定 的电压源。
二、关键电气参数详解
输出电压精度与选项：

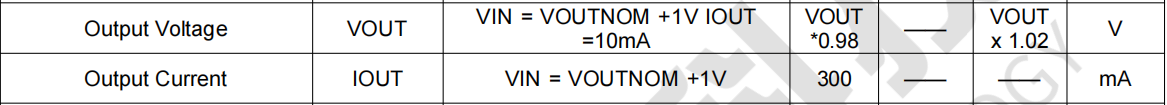

- 输出电压范围：1.2V ~ 3.6V（步进 0.05V）
固定电压型号覆盖主流电平，可通过特殊协议定制任意中间电压。出厂精度高达 ±2%。 - 典型可选电压：1.2V， 1.5V， 1.8V， 2.5V， 2.8V， 3.0V， 3.3V， 3.6V
静态与关断功耗：

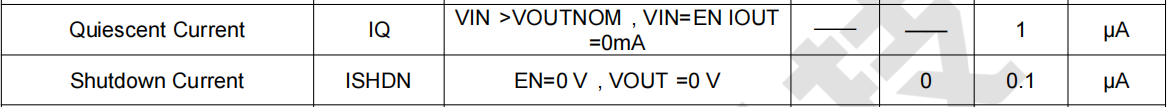

- 静态电流 (IQ)：典型值 1μA，最大值未指定但极低
这是其最突出的优势，几乎不增加系统待机功耗。 - 关断电流 (ISHDN)：典型值 0μA，最大值 0.1μA
当EN引脚置低时，芯片功耗近乎为零，实现深度节能。
输入输出与压差特性：

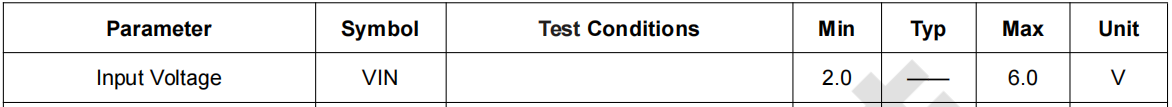

- 输入电压范围：2.0V ~ 6.0V（工作），绝对最大值 6.5V
适应宽范围电池输入（如单节锂电或两节干电池） - 最大输出电流：300mA
低压差性能 (Vout=3.3V)：

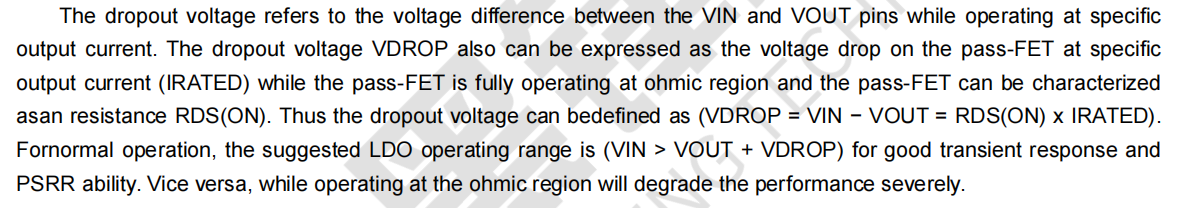

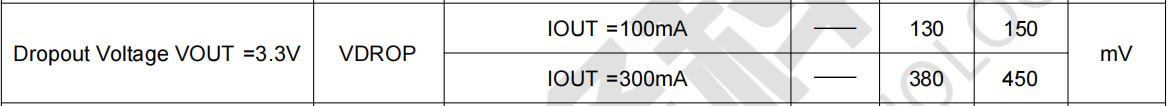

- 130mV（典型值）@ 100mA
- 380mV（典型值）@ 300mA
确保在电池电压下降时仍能维持稳定输出，延长有效供电时间。
精度与动态性能：
-

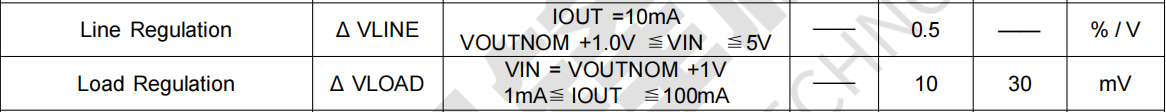

线性调整率：0.05%/V（典型）
输入电压变化对输出影响极小。
-
负载调整率：10mV（典型）
从 1mA 到 100mA 变化
-

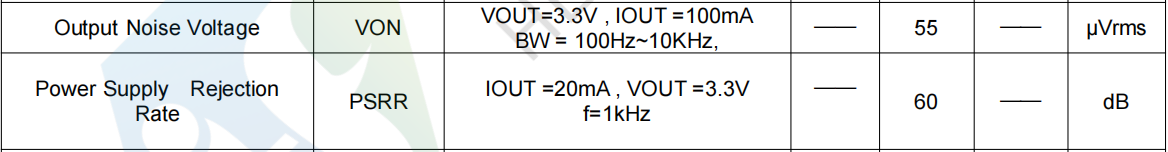

电源抑制比 (PSRR)：60dB @ 1kHz
出色的高频纹波抑制能力，尤其有利于射频和模拟电路供电。
-
输出噪声电压：55μVrms (100Hz-10kHz, Vout=3.3V)
提供非常洁净的电源，适合对噪声敏感的音频、传感器和精密电路。
使能控制逻辑： -

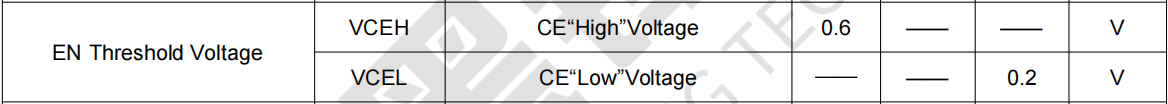

使能高电平 (VCEH)：> 0.6V
-
使能低电平 (VCEL)：< 0.2V
逻辑阈值兼容极低电压，便于与各类MCU直接连接。EN引脚电流极小（典型0.1μA）。
保护功能：

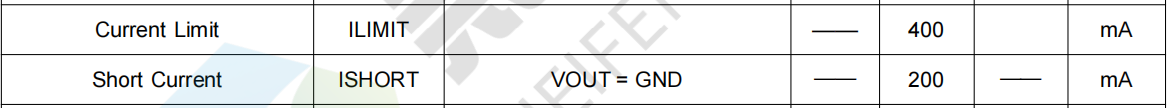

- 过流限流值：约 400mA
- 短路限制电流：约 200mA

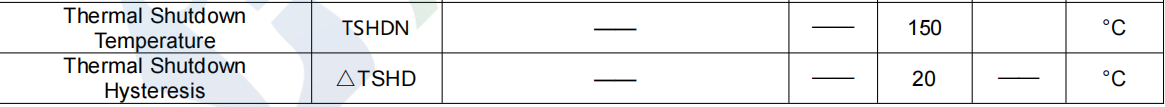

- 过温保护：关断点 150°C，迟滞 20°C
提供全面的故障保护，增强系统可靠性。
三、芯片架构与特性优势
先进CMOS工艺：
- 相比传统工艺，实现了超低静态电流和更优的压差特性，特别适合现代低功耗微处理器和无线SoC供电。
集成使能控制：
- 通过EN引脚可实现芯片的完全关断，为系统级电源域管理提供了灵活手段。
陶瓷电容兼容性：
- 内部补偿设计使其在使用≥1μF的低ESR陶瓷电容时即可保持稳定，减少了对外部元件的特殊要求并节省成本与空间。
热性能与封装：

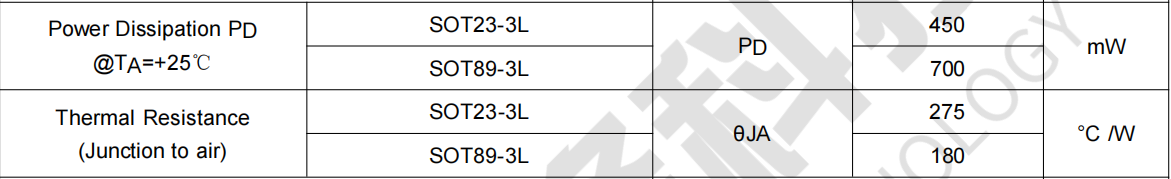

- SOT23-3L封装：热阻θJA为 275°C/W，最大功耗约 450mW @ 25°C
- SOT89-3L封装：热阻θJA为 180°C/W，最大功耗约 700mW @ 25°C
实际可持续输出电流由允许的功耗和压差共同决定。
四、应用设计要点
电容选择与布局：

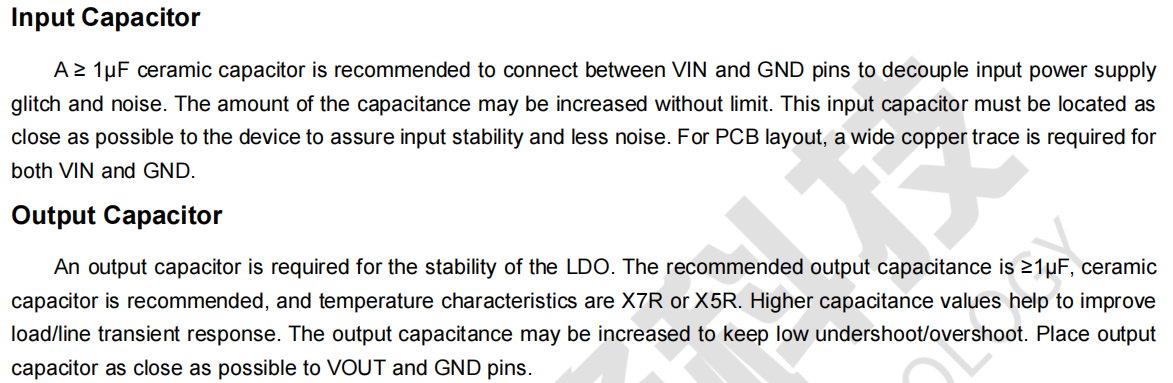

- 输入电容 (CIN)：建议使用 ≥1μF的X5R/X7R陶瓷电容，紧靠VIN和GND引脚，以滤除电源噪声和抑制瞬态。
- 输出电容 (COUT)：建议使用≥1μF的X5R/X7R陶瓷电容，紧靠VOUT和GND引脚，确保环路稳定性和瞬态响应。更大的电容有助于改善负载阶跃响应。
关键工作条件计算：
-
确保最小输入电压：VIN(min) > VOUT + VDROP(对应电流)
例如，3.3V输出在100mA负载时，VIN至少需 >3.43V。
-

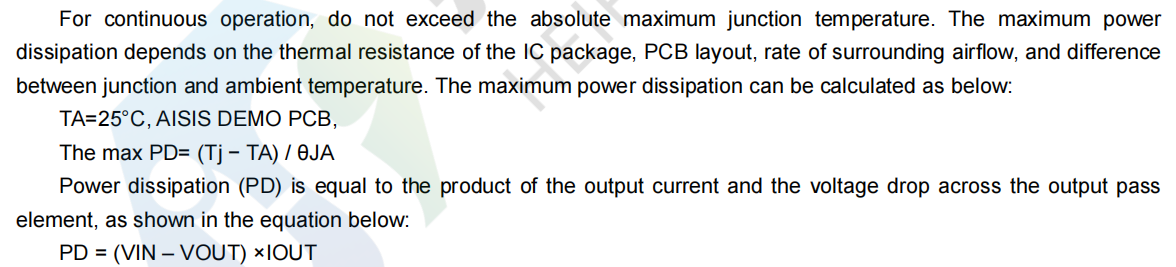

热管理计算：最大功耗 PD(max) = (VIN - VOUT) × IOUT
需确保PD(max) < (T_Jmax - T_A)/ θJA，其中T_Jmax通常为150°C。

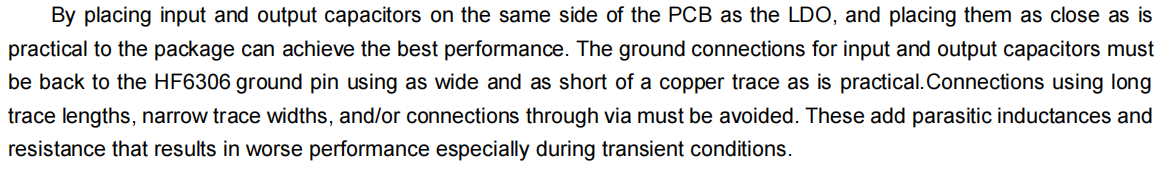

PCB布局准则： -
输入、输出电容与芯片置于PCB同侧，并尽可能靠近对应引脚。
-
VIN、VOUT、GND的走线应短、宽、直，避免使用细长走线或过多过孔，以减少寄生电感和电阻。
-
对于SOT89-3L封装，底部散热焊盘必须焊接在PCB的大面积铜箔上，并辅以多个过孔连接到内层地平面，以最大化散热效果。
使能引脚处理：
- 若无需关断功能，可将EN引脚直接连接至VIN。
- 若由MCU控制，注意上电/掉电时序，避免未知状态。
五、典型应用场景
电池供电的物联网设备：
- 如智能传感器、蓝牙信标、资产追踪器，利用其超低静态电流显著延长电池寿命（从数月到数年）。
无线通信模块供电：
- 为Wi-Fi、蓝牙、LoRa、NB-IoT等模块的射频和数字部分供电，其高PSRR能有效抑制来自主电源的噪声，提升接收灵敏度与通信质量。
便携式音频/视频设备：
- 为音频编解码器、低噪声放大器、便携播放器供电，其低输出噪声特性有助于提升信噪比和听感。
低功耗微控制器与存储器：
- 为各类MCU、Flash、SRAM提供稳定核心电压或I/O电压，确保系统稳定运行。
六、调试与常见问题
输出电压异常或波动：
- 检查输入电压是否满足最小压差要求。
- 确认输出电容容值、材质及布局是否符合要求，特别是ESR是否过低（需使用建议的陶瓷电容）。
芯片异常发热：
- 计算实际功耗是否超出封装散热能力。
- 检查负载电流是否持续接近或超过300mA。
- 改善PCB散热设计，特别是SOT89-3L封装的焊盘连接。
使能控制失灵：
- 测量EN引脚电压，确认其满足逻辑电平要求。
- 检查控制EN的GPIO是否存在漏电或驱动能力不足。
七、封装选型指南
- SOT23-3L：适用于空间极其紧凑、负载电流适中（建议持续<150mA）的应用，是主流便携设备的首选。
- SOT89-3L：适用于对散热要求更高、需要更大持续输出电流（可达250-300mA）或环境温度较高的应用，其更低的结到环境热阻提供了更好的热性能。
八、总结
HF6306 通过将超低静态电流、优异的压差特性、高电源抑制比和全面的保护功能 集成于微型封装内，为现代低功耗电子系统树立了高性能LDO 的新标杆。其设计成功的关键在于严格遵循其输入输出电容与布局要求 ，并基于实际负载和热条件进行细致的选型与计算。在电池续航和电源纯净度至关重要的应用中，HF6306是一个极具竞争力的选择。
