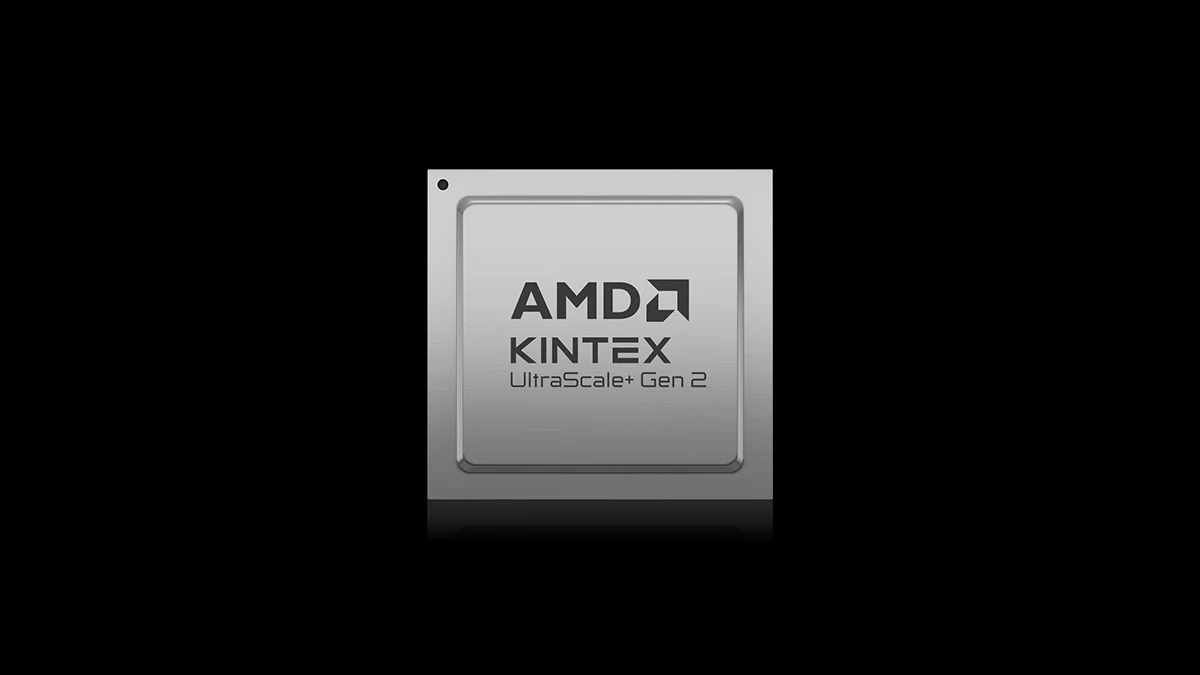

在2026年初的半导体市场中，AMD显然不打算给竞争对手喘息的空间。紧接着一连串的高阶产品布局后，AMD今日 (2/4)宣布针对中阶市场设计的第2代Kintex UltraScale+ FPGA (现场可程式化门阵列)。
这款产品并非只是常规的小幅升级。对于那些卡在「效能不够用」与「高阶方案太贵」之间的设计人员来说，第2代Kintex UltraScale+ FPGA的出现，更像是在中阶FPGA领域重新划下了一条极具竞争力的红线。
核心升级：不仅是频宽，更是「现代化」的转型
过去Kintex系列一直以「每瓦效能与成本的平衡点」著称，但在4K/8K影像传输、高速测试测量，以及医疗影像等应用场景快速普及下，原本的规格已经显得捉襟见肘。而AMD此次的产品核心策略，则是补齐现代化规格，尤其是记忆体与I/O设计。

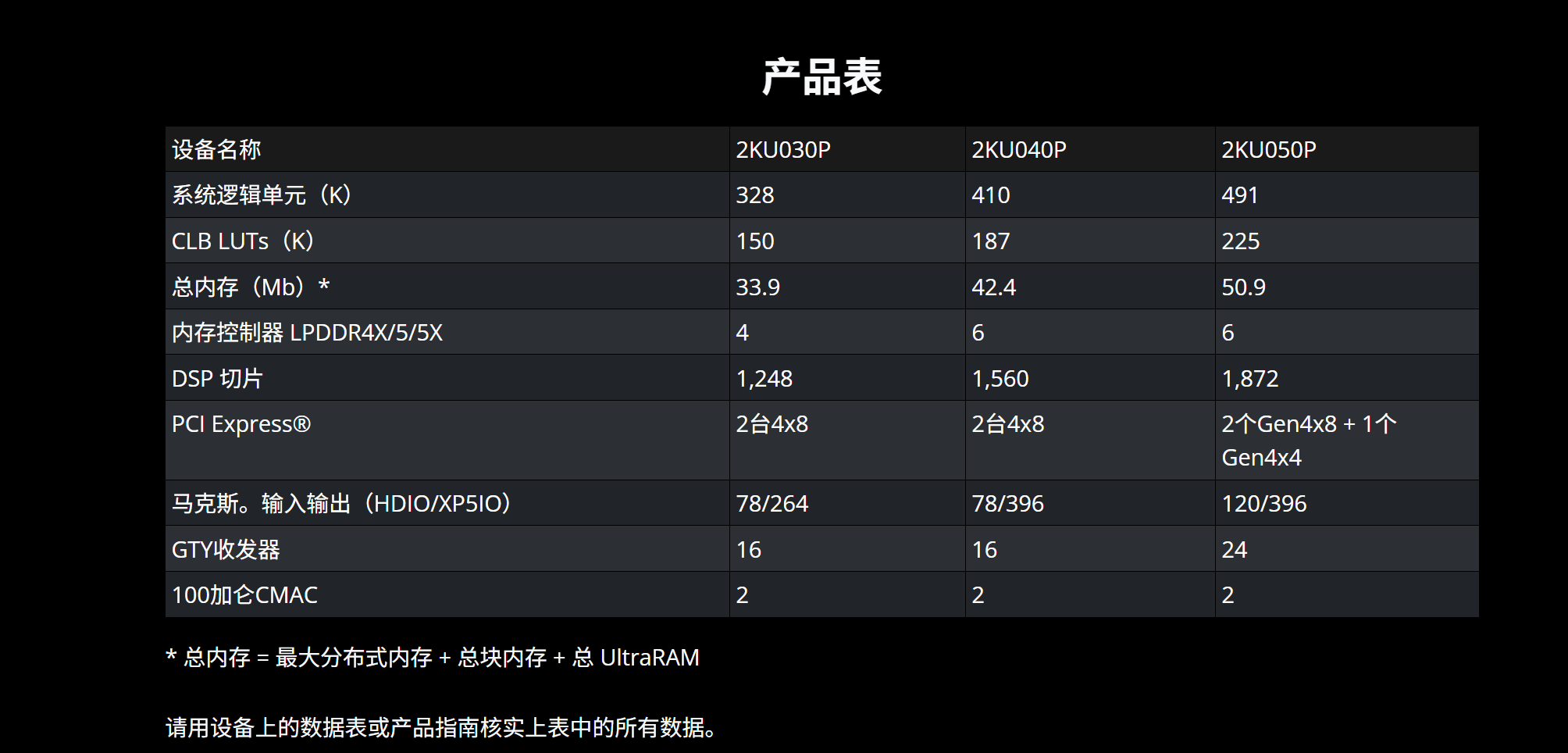

• 5倍记忆体频宽提升：透过整合高达6个LPDDR4X/5/5X记忆体控制器，效能比起前一代产品大幅跃升5倍，解决过去在处理多串流8K影像或复杂图样生成 (pattern generation)时最常遇到的资料瓶颈。
• 翻倍的处理密度：与竞争对手 (如Altera Agilex 5系列)相比，第2代Kintex提供高达2.8倍的DSP密度，以及80%的嵌入式记忆体容量提升，意味设计者无需被迫转向昂贵的高级元件，就能在同等级装置中处理更灵活的即时AI演算或感测器融合 。
瞄准长期布署：2045年的供货承诺
在工业自动化、医疗设备与广播系统这些领域，产品生命周期往往长达十几年，甚至数十年。 AMD深知这点，因此在产品发表的同时直接抛出至少供货至2045年的保 。
除了物理上的供货周期，安全性也是这次更新的重点。新一代元件整合了CNSA 2.0等级加密与后量子加密 (PQC)准备技术。在量子运算威胁日益增加的环境下，这种「现在拦截，日后解密」 (Harvest now, decrypt later)的防护思维，对受监管市场来说具有极大的吸引力。
无缝接轨的开发路径
对于工程师而言，最怕的莫过于更换硬体就要重写整个开发环境。 AMD这次强调开发的延续性：
• 工具链统一：沿用成熟的Vivado与Vitis工具流程。根据内部测试，Vivado在时序收敛 (timing closure)的成功率远高于竞争对手。
• 迁移路径明确：设计人员现在可以先用Spartan UltraScale+ (XCSU200P)进行开发，并且在2026年第四季无缝迁移至第2代Kintex UltraScale+。
