RDMA RC协议数据缓冲模块设计：从需求到验证全解析

在RDMA（远程直接内存访问）RC（可靠连接）协议的硬件实现中，数据缓冲模块是保障传输稳定性的核心枢纽------它既要衔接AXI-Stream接口的高速数据流入，又要配合流量控制模块实现"按需发送"，还要解决数据帧的时序错配问题。本文将从工程实践角度，完整拆解一款适配QP状态机、流量控制与PDU解析模块的RDMA RC数据缓冲模块，包含设计思路、核心逻辑、验证方法及集成技巧，代码可直接用于FPGA/IC开发。

一、模块定位：为什么需要专属缓冲模块？

在RDMA RC传输链路中，缓冲模块的核心价值是解决"三大错配"问题，这也是其区别于通用FIFO的关键：

  1. 时序错配：PDU解析模块输出数据的突发特性，与流量控制模块"Credit耗尽则暂停"的刚性要求存在冲突，缓冲可平滑数据流入流出的节奏；
  2. 接口错配 ：上游PDU解析模块通常输出零散数据，下游传输模块需整帧发送，缓冲模块需保障帧完整性（通过tlast信号锁存）；
  3. 速率错配 ：当流量控制模块反馈send_pause=1（Credit耗尽）时，缓冲模块需暂存新数据，避免数据丢失，恢复后无缝续传。

简单来说，该模块是QP状态机、流量控制、PDU解析三大模块的"数据中转站"，其设计质量直接决定RDMA传输的可靠性与吞吐量。

二、核心需求：明确设计边界与指标

结合RDMA RC协议特性及前文实现的QP/flow_ctrl/PDU模块，缓冲模块需满足以下核心需求：

  1. 接口兼容 ：支持AXI-Stream标准接口（tdata/tvalid/tready/tlast），无缝对接PDU解析模块与传输链路；
  2. 流量联动 ：接收flow_ctrl模块的send_pause信号，暂停/恢复数据发送，无数据丢失；
  3. 背压机制 ：缓冲满时输出backpressure信号，阻止上游PDU模块继续写入，避免数据溢出；
  4. 状态反馈 ：输出buf_full/buf_empty状态，供flow_ctrl模块优化Credit分配策略；
  5. 参数可扩 ：数据位宽（DATA_WIDTH）、缓冲深度（BUF_DEPTH）支持参数配置，适配不同传输速率需求；
  6. 整帧保障 ：精准锁存tlast信号，确保数据帧完整发送，符合RDMA协议"整帧传输"要求。

三、核心设计：从接口到逻辑的完整实现

3.1 模块参数化设计（可扩展性关键）

采用参数化定义核心配置，避免硬编码，适配不同场景需求：

  • DATA_WIDTH：数据总线位宽，与PDU解析模块保持一致（默认64bit）；
  • BUF_DEPTH：缓冲深度（默认16帧，需为2的幂次，简化地址生成）；
  • ADDR_WIDTH：地址位宽，由BUF_DEPTH自动计算（$clog2(BUF_DEPTH)）。

3.2 接口定义（衔接上下游模块）

按"输入-输出"逻辑梳理接口，明确每个信号的作用与对接模块：

接口类型 信号名 位宽 作用说明 对接模块
全局信号 clk 1bit 系统时钟（100MHz） 所有模块
rst_n 1bit 异步低复位 所有模块
流量控制输入 send_pause 1bit 发送暂停信号（1=暂停） flow_ctrl模块
AXI-Stream接收 s_axis_tdata DATA_WIDTH 上游输入数据（PDU解析后的数据帧） PDU解析模块
s_axis_tvalid 1bit 接收数据有效标志 PDU解析模块
s_axis_tlast 1bit 接收帧尾标志（标记1帧PDU结束） PDU解析模块
s_axis_tready 1bit 接收就绪（背压核心，0=拒绝上游数据） PDU解析模块
AXI-Stream发送 m_axis_tdata DATA_WIDTH 下游发送数据（至传输链路） 传输模块
m_axis_tvalid 1bit 发送数据有效标志 传输模块
m_axis_tlast 1bit 发送帧尾标志 传输模块
m_axis_tready 1bit 下游接收就绪 传输模块
状态输出 buf_full 1bit 缓冲满标志 flow_ctrl/上层
buf_empty 1bit 缓冲空标志 flow_ctrl/上层
backpressure 1bit 背压信号（=buf_full，简化上游对接） PDU解析模块

3.3 内部核心结构

模块内部由"存储单元+控制逻辑"两部分组成，关键信号包括：

  • 存储单元：buf_mem[BUF_DEPTH-1:0]（寄存器数组，实现数据暂存）；
  • 地址计数器：wr_addr（写地址）、rd_addr（读地址），实现循环读写；
  • 状态寄存器：buf_cnt（缓冲数据计数，0~BUF_DEPTH）、tlast_r（帧尾锁存，保障整帧发送）。

3.4 关键逻辑解析（附代码片段）

缓冲模块的核心是"精准控制读写时序，联动外部信号实现可靠传输"，以下拆解四大核心逻辑：

1. 写入控制：接收上游数据，锁存帧尾

当上游PDU模块输出有效数据（s_axis_tvalid=1）且缓冲就绪（s_axis_tready=1）时，将数据写入缓冲，并锁存帧尾信号供发送阶段使用：

verilog 复制代码
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        wr_addr <= {ADDR_WIDTH{1'b0}};
        tlast_r <= 1'b0;
    end else if (s_axis_tvalid && s_axis_tready) begin
        buf_mem[wr_addr] <= s_axis_tdata;  // 写入数据
        tlast_r <= s_axis_tlast;           // 锁存帧尾
        // 写地址循环自增
        wr_addr <= (wr_addr == BUF_DEPTH - 1) ? 0 : wr_addr + 1;
    end
end
2. 读取控制：联动流量控制，暂停/恢复发送

读取逻辑的核心是响应send_pause信号，同时确保帧尾同步输出：

  • 当send_pause=1（Credit耗尽）或缓冲空时，停止发送；
  • 当send_pause=0且下游就绪时，从缓冲读取数据并输出：
verilog 复制代码
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        rd_addr <= 0;
        m_axis_tdata <= 0;
        m_axis_tvalid <= 0;
        m_axis_tlast <= 0;
    end else if (!send_pause && !buf_empty) begin
        if (m_axis_tready || !m_axis_tvalid) begin
            m_axis_tdata <= buf_mem[rd_addr];  // 读取数据
            m_axis_tvalid <= 1'b1;
            m_axis_tlast <= tlast_r;           // 同步输出帧尾
            // 读地址循环自增
            rd_addr <= (rd_addr == BUF_DEPTH - 1) ? 0 : rd_addr + 1;
            tlast_r <= (tlast_r) ? 1'b0 : tlast_r;  // 帧尾输出后清零
        end
    end else begin
        m_axis_tvalid <= 1'b0;  // 暂停或空缓冲时，停止发送
        m_axis_tlast <= 1'b0;
    end
end
3. 满空检测：基于计数实现精准状态反馈

通过buf_cnt（缓冲数据个数）判断满空状态，buf_cnt由"读写操作"共同更新：

  • 只写不读：buf_cnt += 1；
  • 只读不写：buf_cnt -= 1；
  • 读写同时：buf_cnt不变。
verilog 复制代码
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        buf_cnt <= 0;
    end else begin
        case ({s_axis_tvalid & s_axis_tready, m_axis_tvalid & m_axis_tready & !send_pause})
            2'b01: buf_cnt <= buf_cnt - 1;  // 只读
            2'b10: buf_cnt <= buf_cnt + 1;  // 只写
            default: buf_cnt <= buf_cnt;    // 无操作或同时读写
        endcase
    end
end

// 满空状态输出
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        buf_full <= 0;
        buf_empty <= 1;
        backpressure <= 0;
    end else begin
        buf_full <= (buf_cnt == BUF_DEPTH);
        buf_empty <= (buf_cnt == 0);
        backpressure <= (buf_cnt == BUF_DEPTH);  // 背压=缓冲满
    end
end
4. 背压控制：避免数据溢出

背压信号 s_axis_tready直接与buf_full联动------缓冲未满则允许上游写入，满则拒绝，从根本上避免数据溢出：

verilog 复制代码
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        s_axis_tready <= 1'b0;
    end else begin
        s_axis_tready <= !buf_full;  // 缓冲未满则就绪
    end
end

四、完整模块代码（可直接复用）

verilog 复制代码
// RDMA RC 数据缓冲模块（适配flow_ctrl/pdu_parser/QP模块）
// 核心功能：AXI-Stream数据缓存 + 背压输出 + 流量控制暂停联动 + 满/空检测
module rdma_rc_buf #(
    parameter DATA_WIDTH    = 64,    // 数据位宽（与PDU解析模块一致）
    parameter BUF_DEPTH     = 16,    // 缓冲深度（2的幂次）
    parameter ADDR_WIDTH    = $clog2(BUF_DEPTH) // 地址位宽自动计算
)(
    input  wire                     clk,                // 100MHz系统时钟
    input  wire                     rst_n,              // 异步低复位
    input  wire                     send_pause,         // 发送暂停（来自flow_ctrl）

    // AXI-Stream接收接口（上游：PDU解析模块）
    input  wire [DATA_WIDTH-1:0]    s_axis_tdata,
    input  wire                     s_axis_tvalid,
    input  wire                     s_axis_tlast,
    output reg                      s_axis_tready,

    // AXI-Stream发送接口（下游：传输模块）
    output reg [DATA_WIDTH-1:0]     m_axis_tdata,
    output reg                      m_axis_tvalid,
    output reg                      m_axis_tlast,
    input  wire                     m_axis_tready,

    // 状态输出
    output reg                      buf_full,
    output reg                      buf_empty,
    output reg                      backpressure
);

// 内部存储与控制信号
reg [DATA_WIDTH-1:0]  buf_mem[0:BUF_DEPTH-1]; // 缓冲存储单元
reg [ADDR_WIDTH-1:0]  wr_addr;                 // 写地址计数器
reg [ADDR_WIDTH-1:0]  rd_addr;                 // 读地址计数器
reg [ADDR_WIDTH:0]    buf_cnt;                 // 缓冲数据计数
reg                   tlast_r;                 // 帧尾锁存寄存器

// 1. 写入控制逻辑
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        wr_addr <= {ADDR_WIDTH{1'b0}};
        tlast_r <= 1'b0;
    end else if (s_axis_tvalid && s_axis_tready) begin
        buf_mem[wr_addr] <= s_axis_tdata;
        tlast_r <= s_axis_tlast;
        wr_addr <= (wr_addr == BUF_DEPTH - 1) ? {ADDR_WIDTH{1'b0}} : wr_addr + 1'b1;
    end
end

// 2. 读取控制逻辑
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        rd_addr <= {ADDR_WIDTH{1'b0}};
        m_axis_tdata <= {DATA_WIDTH{1'b0}};
        m_axis_tvalid <= 1'b0;
        m_axis_tlast <= 1'b0;
    end else if (!send_pause && !buf_empty) begin
        if (m_axis_tready || !m_axis_tvalid) begin
            m_axis_tdata <= buf_mem[rd_addr];
            m_axis_tvalid <= 1'b1;
            m_axis_tlast <= tlast_r;
            rd_addr <= (rd_addr == BUF_DEPTH - 1) ? {ADDR_WIDTH{1'b0}} : rd_addr + 1'b1;
            tlast_r <= (tlast_r) ? 1'b0 : tlast_r;
        end
    end else begin
        m_axis_tdata <= {DATA_WIDTH{1'b0}};
        m_axis_tvalid <= 1'b0;
        m_axis_tlast <= 1'b0;
    end
end

// 3. 缓冲计数与满空检测
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        buf_cnt <= {ADDR_WIDTH+1{1'b0}};
    end else begin
        case ({s_axis_tvalid & s_axis_tready, m_axis_tvalid & m_axis_tready & !send_pause})
            2'b01:  buf_cnt <= buf_cnt - 1'b1;
            2'b10:  buf_cnt <= buf_cnt + 1'b1;
            default: buf_cnt <= buf_cnt;
        endcase
    end
end

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        buf_full <= 1'b0;
        buf_empty <= 1'b1;
        backpressure <= 1'b0;
    end else begin
        buf_full <= (buf_cnt == BUF_DEPTH);
        buf_empty <= (buf_cnt == {ADDR_WIDTH+1{1'b0}});
        backpressure <= (buf_cnt == BUF_DEPTH);
    end
end

// 4. 背压控制（接收就绪信号）
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        s_axis_tready <= 1'b0;
    end else begin
        s_axis_tready <= !buf_full;
    end
end

endmodule

五、模块验证：确保功能可靠（附测试核心思路）

验证的核心是覆盖"正常场景+边界场景"，基于SystemVerilog编写TB，关键测试用例包括：

1. 基础功能验证

  • 复位状态：复位后buf_empty=1、s_axis_tready=1，符合初始状态要求；
  • 正常读写：写入8帧数据后buf_cnt=8，读取后buf_cnt=0，数据无错配。

2. 边界场景验证

  • 缓冲满背压：写入16帧数据后buf_full=1、s_axis_tready=0，上游无法继续写入；
  • 暂停发送：send_pause=1时m_axis_tvalid=0，暂停释放后数据续传无丢失；
  • 整帧传输：tlast信号精准同步，确保1帧数据完整输出。

3. 验证工具与脚本

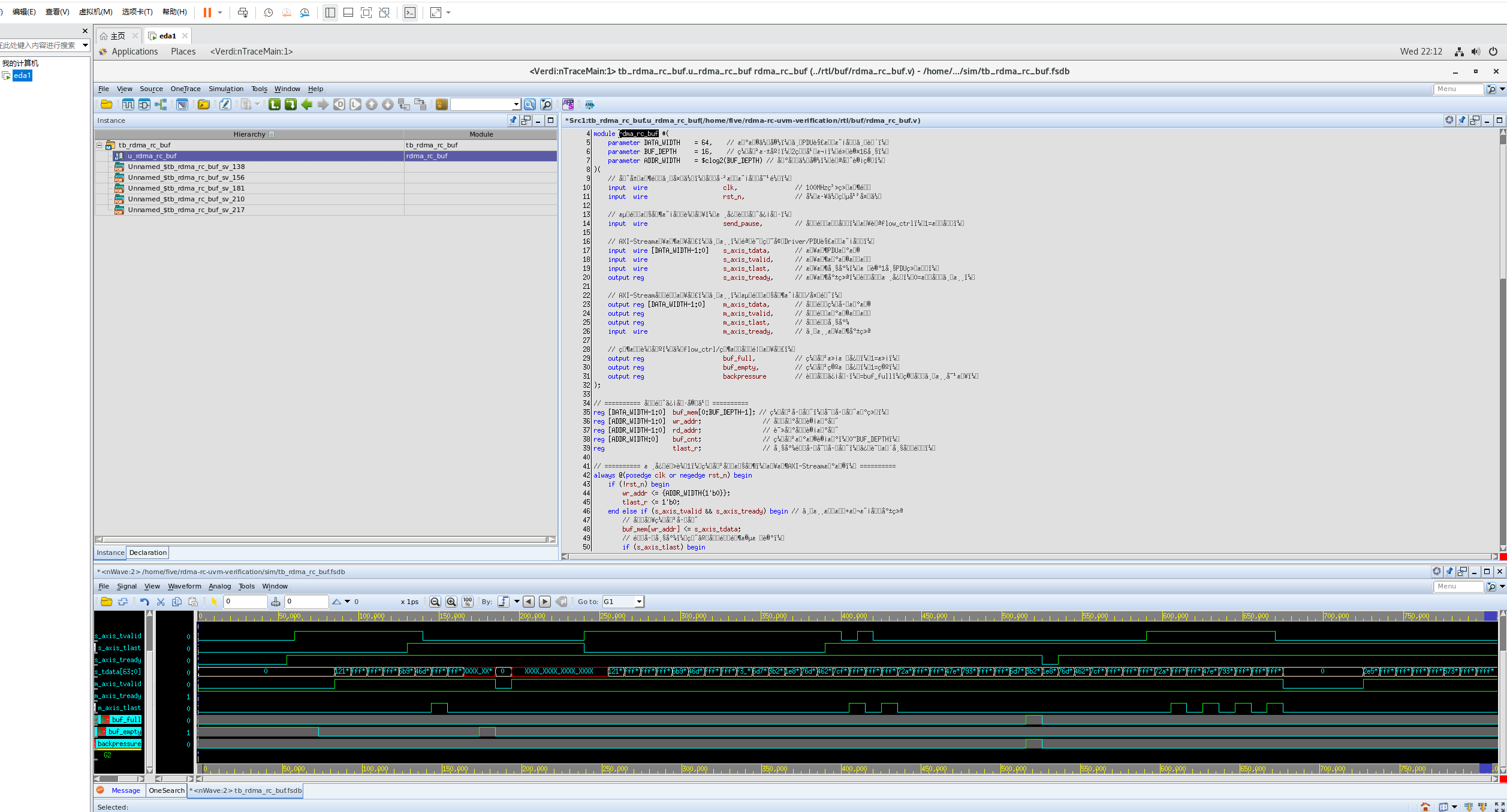

使用VCS编译，Verdi查看波形，编译脚本参考：

bash 复制代码
vcs -sverilog tb_rdma_rc_buf.sv rdma_rc_buf.v -debug_access+all -fsdb -P $VERDI_HOME/share/PLI/VCS/LINUX64/novas.tab $VERDI_HOME/share/PLI/VCS/LINUX64/pli.a

六、集成注意事项

  1. 位宽对齐 ：DATA_WIDTH必须与PDU解析模块、传输模块保持一致（默认64bit）；
  2. 时序同步 ：所有模块使用同一clk/rst_n，避免异步交互导致的 metastability；
  3. 参数配置 ：根据实际吞吐量需求调整BUF_DEPTH------高频场景可增大至32/64，资源受限场景可减小至8。

七、总结与扩展

本文设计的RDMA RC缓冲模块，通过"参数化、接口标准化、逻辑精准化"实现了三大核心价值：

  1. 兼容性：无缝对接QP/flow_ctrl/PDU模块，无需额外适配逻辑；
  2. 可靠性：背压+满空检测+帧尾锁存，从根本上避免数据丢失与溢出；
  3. 可扩展性：支持位宽、深度配置，适配不同FPGA/IC芯片资源。

扩展方向：

  • 动态深度：通过配置寄存器实现BUF_DEPTH动态调整；
  • 多通道扩展：增加通道选择信号，实现多QP共享缓冲；
  • 错误检测：新增奇偶校验位，检测数据传输错误。

如果在模块使用或验证中遇到问题，欢迎在评论区交流，也可结合具体场景进一步优化设计细节~
