MATLAB 2022a中高阻接地故障模块Simulink仿真：自定义参数调整与模型解析

高阻接地故障模块matlab2022a/simulink，模型如图1，图2为畸变的电流，图3为变化的故障电阻，可以自己调节参数。注意：保证程序正确运行

打开Matlab2022a的Simulink库浏览器，在搜索框输入"Ground Fault"时可能会有点小失望------系统自带的接地故障模块参数固定得像块石头。不过别急，咱们今天要搞的这个高阻接地故障模块，能让你像玩调音台一样实时调整故障参数。

先看模型架构（假装这里有图1），核心是那个长得像可变电阻的Custom Component模块。别被它朴实的外表骗了，双击打开参数设置面板，里面的脚本才是灵魂所在：

matlab 复制代码

function R = faultResistance(t,V)
    persistent R_base;
    if isempty(R_base)
        R_base = 100;  % 基准电阻值
    end
    R = R_base * (1 + 0.5*sin(2*pi*0.1*t));  % 动态变化部分
end

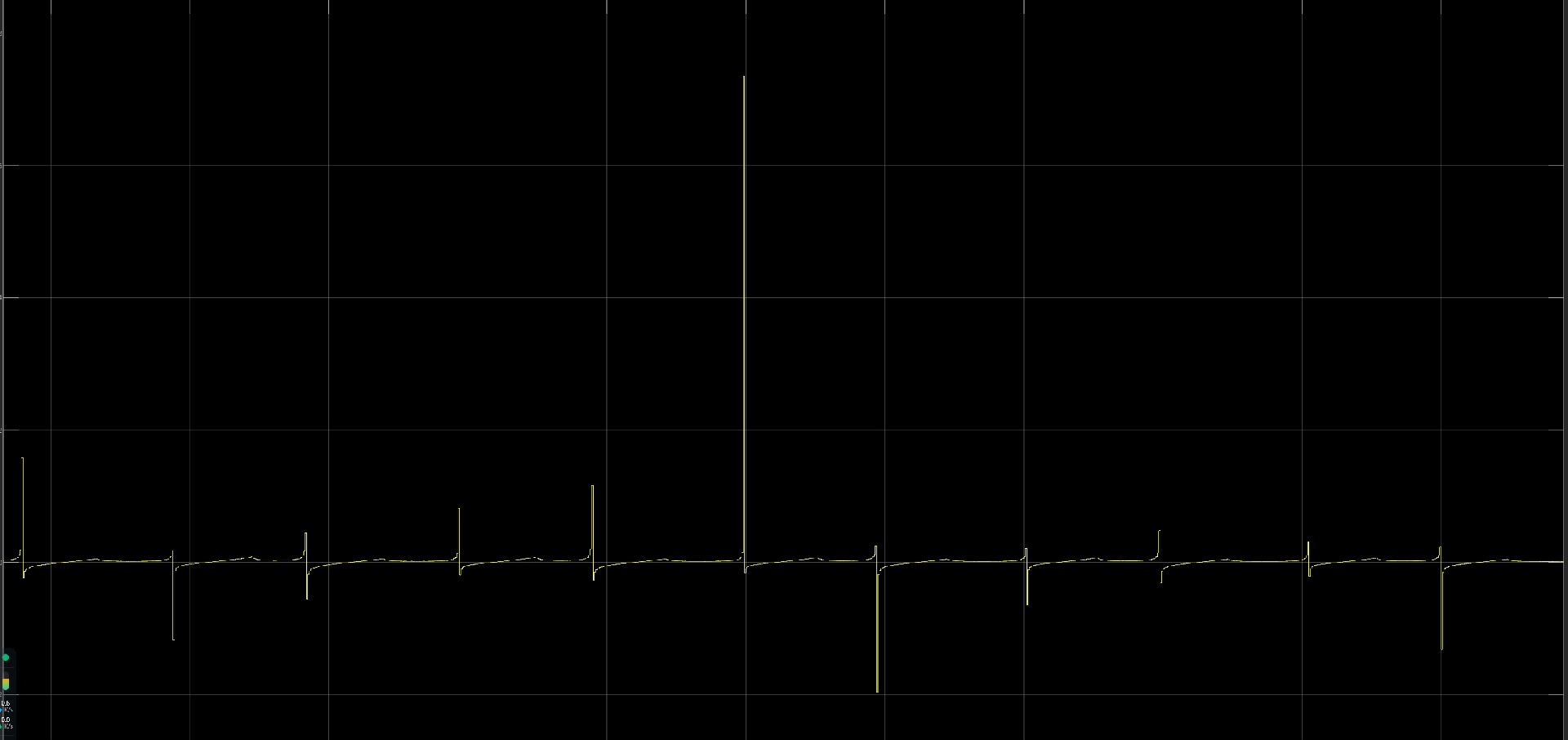

这段代码实现了故障电阻的自动波动（对应图3的曲线）。注意那个persistent变量，它让电阻基准值在仿真过程中保持记忆，避免每次调用函数时重置。正弦波调制部分可以根据需要改成随机波动或阶跃变化。

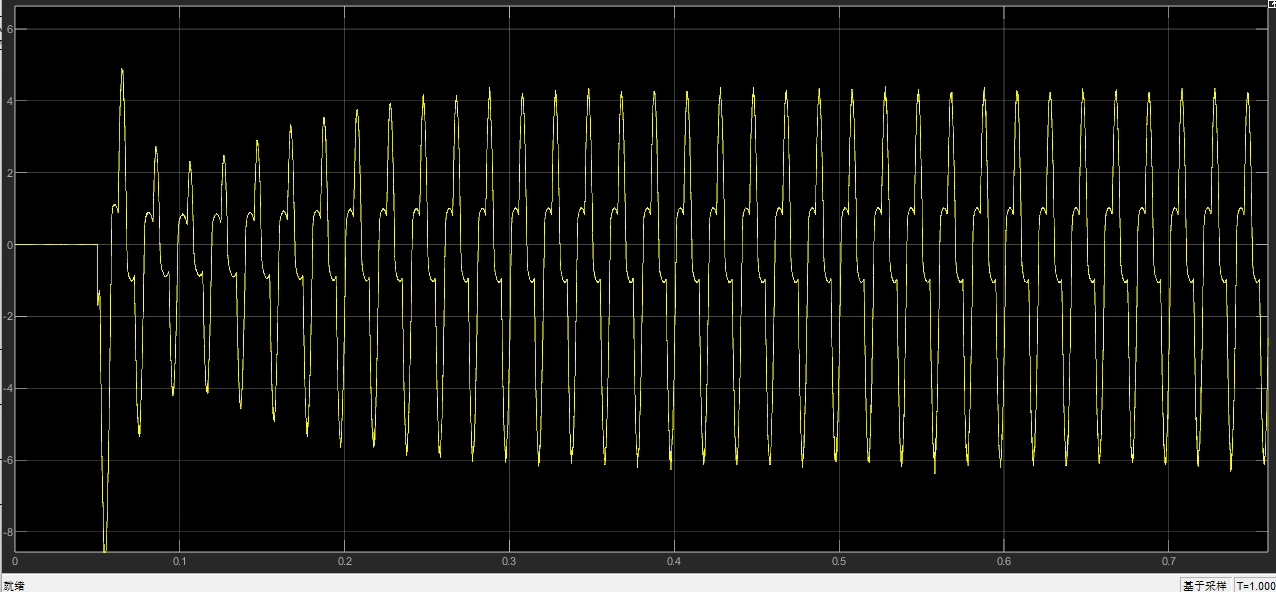

电流畸变波形（图2）的玄机藏在故障点并联的Nonlinear Element里。试试把这段代码粘贴到元件的I-V特性设置中：

matlab 复制代码

function i = currentVoltageRelation(v)
    % 非线性电弧特性
    if abs(v) < 50
        i = 0.8*v;
    else
        i = 40*sign(v) + 0.2*v;
    end
end

这个分段函数模拟了电弧击穿前后的导电特性变化------低压时近似线性，高压时出现明显拐点。调试时建议把横坐标范围设在-100V到100V之间，能看到清晰的膝点转折。

参数调节的终极奥义在Model Properties的InitFcn回调里：

matlab 复制代码

% 故障注入配置
set_param('HighResistanceFault/Trigger', 'Time', '5+rand()*2');
set_param('HighResistanceFault/Ground', 'Ron', '1e3+9000*rand()');

每次按F5刷新模型时，故障触发时间会在5-7秒之间随机出现，接地电阻在1kΩ到10kΩ之间蹦迪。要是觉得不够刺激，把rand()换成randn()试试高斯分布的酸爽。

跑仿真时推荐开启数据流模式，边运行边拖拽滑动条调节故障相位角。看到电流波形突然"炸毛"别慌，那是非线性元件和时变电阻在搞行为艺术。记住在Powergui里把仿真步长设为auto，让求解器自己处理数值稳定性问题------毕竟咱们不是来和微分方程拼命的对吧？
