【STM32】IIC→OLED显示

串口通信至少三条线（TX、RX、GND），I2C仅需两条信号线（SDA、SCL）

串口通信只支持一对一通信，我想一对多呢？------I2C

串口通信无应答机制，I2C必须有应答机制

串口通信一般是异步通信，我想同步呢？------I2C

串口https://blog.csdn.net/2301_76153977/article/details/154564412STM32个人专栏https://blog.csdn.net/2301_76153977/category_13070974.html?spm=1001.2014.3001.5482

1. I2C总线介绍

同步 串行 半双工

主机主动发起信号，从机被动接受，若从机想发送信号，需得到主机允许

每个设备都有对应的编号，要先喊一下对应设备的编号，再对它进行通信

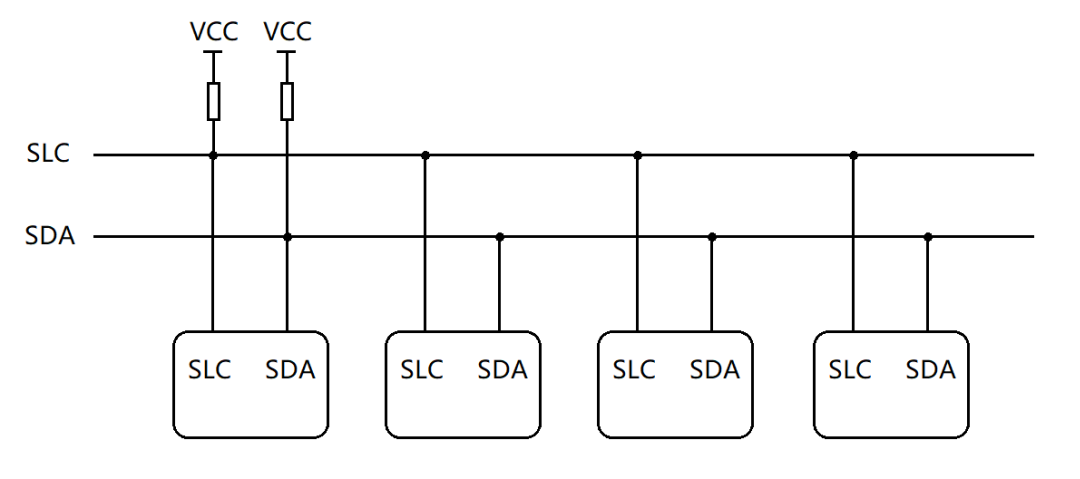

最常用：一主多从、一主一从

STM32有硬件I2C，但是某个IO口已经固定死了，所以一般使用软件I2C进行模拟

2. I2C总线时序

2.1 I2C必须"依次接收8位"

要理解**I2C必须"依次接收8位"**的原因，需要从物理层限制、协议时序规则两个核心角度分析

若不深入理解按位传递，将看不懂以下代码的含义

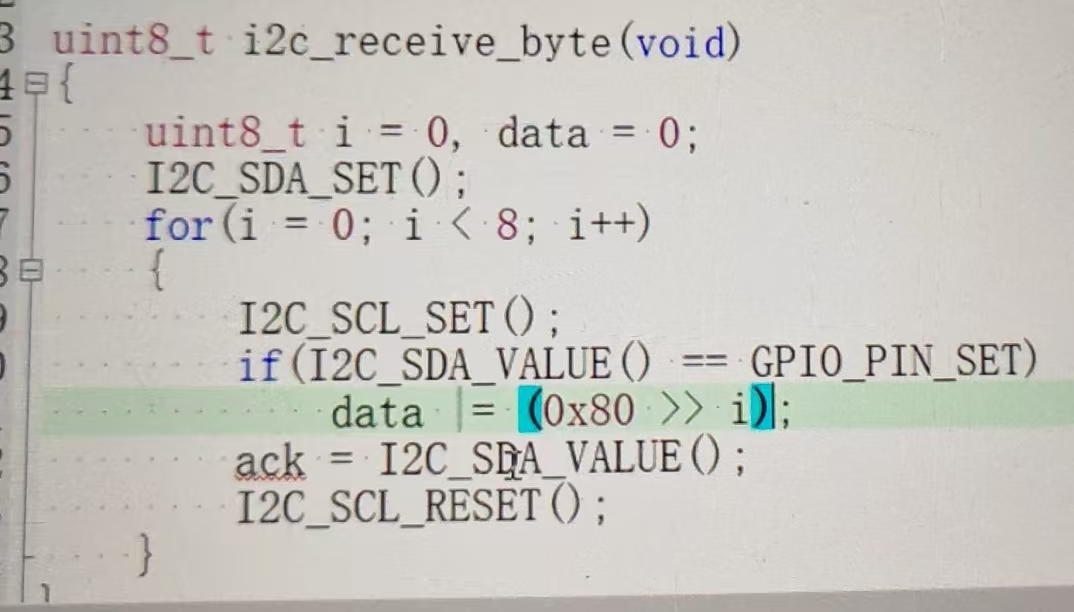

以下是I2C主机接收字节的标准实现

逐行拆解代码逻辑

代码功能：主机从从机接收1个字节（8位），存储到data变量中。

1. 变量初始化

 uint8_t i = 0, data = 0;

• i：循环计数器（处理8位数据）；

• data：接收缓冲区（初始化为0，等待拼接从机发送的位）。

2. 释放SDA线（关键！）

 I2C_SDA_SET();

• 作用：主机接收时，SDA需由从机控制，因此主机要释放SDA线（避免与从机冲突）。

• 原理：I2C的SDA引脚是开漏输出（Open-Drain），I2C_SDA_SET()将SDA置为高电平（此时主机不驱动SDA，电平由从机或上拉电阻决定）。

3. 循环处理8位数据（核心逻辑）

 for(i = 0; i < 8; i++) {
    I2C_SCL_SET();                  // 1. 主机拉高SCL，生成时钟高电平
    if(I2C_SDA_VALUE() == GPIO_PIN_SET) {  // 2. 读取SDA电平（从机发送的数据位）
        data |= (0x80 >> i);        // 3. 若SDA为高，将对应位写入data
    }
    I2C_SCL_RESET();                // 4. 主机拉低SCL，完成一个时钟周期
}

循环8次（对应8位），每次处理1位，顺序是最高位→最低位（符合I2C规则）。以下是每一步的细节：

++（1）主机拉高SCL：生成时钟高电平++

 I2C_SCL_SET();

• I2C的时钟由主机完全控制，I2C_SCL_SET()将SCL线拉高，进入时钟脉冲的高电平阶段。

• 此时从机必须将当前要发送的位稳定在SDA线上（I2C要求：SCL高电平期间，数据不能变化）。

++（2）读取SDA电平：获取从机发送的位++

if(I2C_SDA_VALUE() == GPIO_PIN_SET) { ... }

• I2C_SDA_VALUE()：读取SDA线的当前电平（从机发送的数据位）。

• GPIO_PIN_SET：表示SDA为高电平（从机发送的是1）；若为GPIO_PIN_RESET，则是低电平（从机发送的是0）。

++（3）将数据位写入data：拼接字节++

 data |= (0x80 >> i);

这是最关键的一行，需结合二进制位操作理解：

• 0x80：十六进制80对应二进制10000000，是8位中的最高位（第7位，从0开始计数）。

• 0x80 >> i：将最高位逐步右移，依次对应第7-i位（从最高位到最低位）：

• i=0：0x80 >> 0 = 0x80→ 第7位（最高位）；

• i=1：0x80 >> 1 = 0x40→ 第6位；

• i=2：0x80 >> 2 = 0x20→ 第5位；

• ...

• i=7：0x80 >> 7 = 0x01→ 第0位（最低位）。

• data |= (0x80 >> i)：若SDA为高电平（从机发送1），则将当前位置为1；若为低电平（发送0），则该位保持0（因为data初始为0，不操作即保留0）。

++（4）主机拉低SCL：完成一个时钟周期++

 I2C_SCL_RESET();

• 将SCL拉低，进入时钟脉冲的低电平阶段。此时从机可以准备下一位数据（SDA电平可变化）。

2.1.1 物理层

→最根本的原因：I2C是"串行通信"

串行通信（Serial Communication）的定义是：数据通过一根数据线逐位（Bit）传输（对比并行通信：通过多根数据线同时传输多位）。

I2C的物理层只有1根数据线（SDA），从机无法"一次性发送8位"------因为没有足够的硬件线路同时承载8位信号。因此，无论软件如何设计，物理层都强制要求数据必须"一位一位传"，接收方也必须"一位一位收"。

2.2.2 协议规则

→I2C协议的"位级时序"要求

即使物理层允许并行传输，I2C的协议规则也强制要求"逐位处理"，因为每一位的传输都需要时钟同步和电平采样：

① 时钟同步（SCL的作用）

I2C是同步通信，由主机生成时钟（SCL线），从机必须根据SCL的节奏发送数据：

• 从机在SCL低电平期间准备下一位数据（SDA电平可变化）；

• 从机在SCL高电平期间保持SDA电平稳定（确保主机能准确采样）；

• 主机在SCL高电平期间读取SDA的电平（即当前位的值）。

因此，每一位都需要一个完整的SCL周期（低→高→低），8位数据就需要8个SCL周期------这是协议的硬规则，无法跳过。

② 位级采样的必要性

主机必须逐位验证SDA的电平，因为：

• I2C的数据是最高位（MSB）优先，必须按顺序接收（第1位是bit7，第8位是bit0）；

• 每一位的采样时机必须严格对应SCL的高电平（早了或晚了都会读错）；

• 若跳过逐位处理，主机无法判断"当前是第几位"，也无法正确拼接字节（比如MSB在前还是LSB在前）。

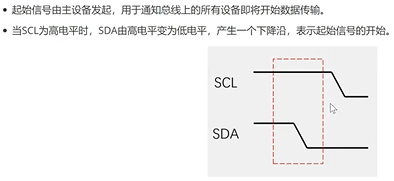

2.2 起始信号

通知总线上所有设备即将开始传输

起始信号由主设备发起，用于通知总线上的所有设备即将开始数据传输。

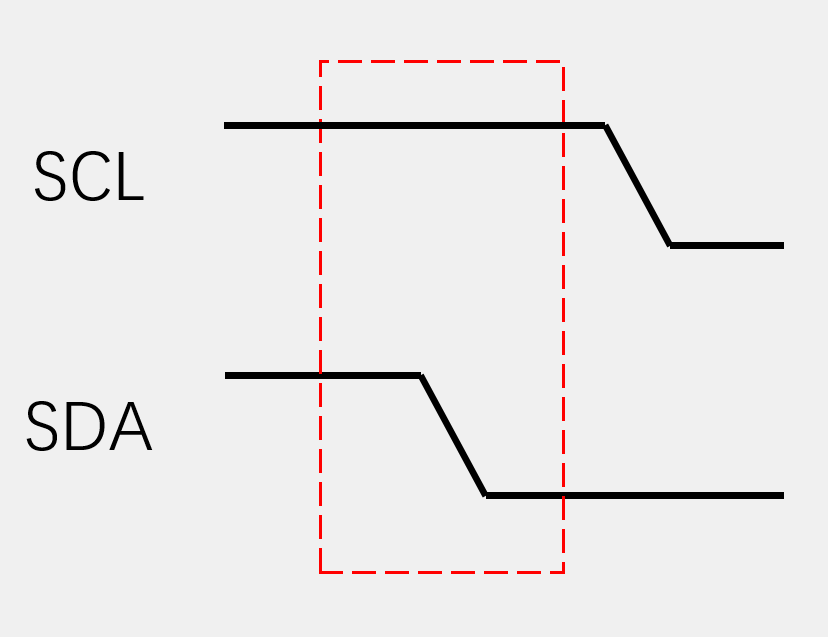

当 SCL 为高电平时， SDA 由高电平变为低电平，产生一个下降沿，表示起始信号的开始。

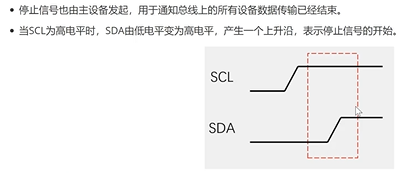

2.3 停止信号

通知总线上所有设备传输已经结束

停止信号也由主设备发起，用于通知总线上的所有设备数据传输已经结束。
当 SCL 为高电平时， SDA 由低电平变为高电平，产生一个上升沿，表示停止信号的开始。

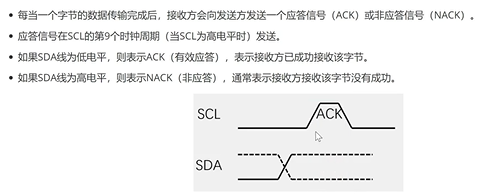

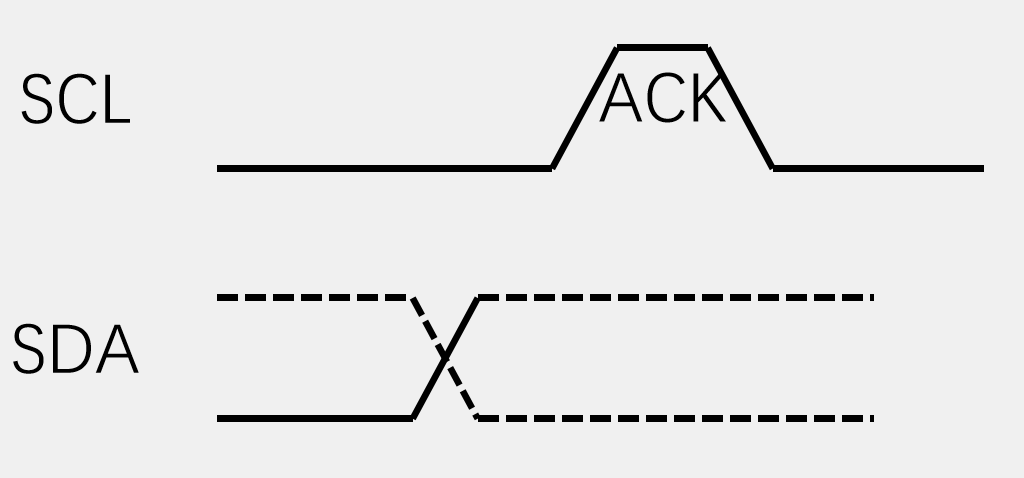

2.4 应答信号

每当一个字节的数据传输完成后，接收方会向发送方发送一个应答信号（ ACK ）或非应答信号
（ NACK ）。
应答信号在 SCL 的第 9 个时钟周期（当 SCL 为高电平时）发送。
如果 SDA 线为低电平，则表示 ACK （有效应答），表示接收方已成功接收该字节。
如果 SDA 线为高电平，则表示 NACK （非应答），通常表示接收方接收该字节没有成功.

2.5 读写时序

按照SCL指挥主机和从机动作

SCL为低电平时，发数据，把数据放到SDA里

SCL为高电平时，SDA不能动，从机开始读数据

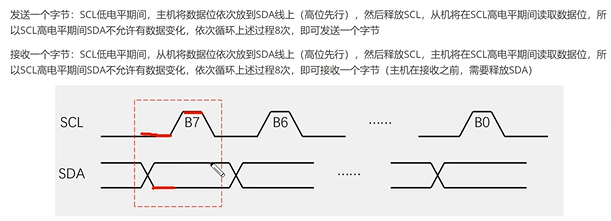

发送一个字节： SCL 低电平期间，主机将数据位依次放到 SDA 线上（高位先行），然后释放 SCL ，从机将在SCL高电平期间读取数据位，所以 SCL 高电平期间 SDA 不允许有数据变化，依次循环上述过程 8 次，即可发送一个字节
接收一个字节： SCL 低电平期间，从机将数据位依次放到 SDA 线上（高位先行），然后释放 SCL ，主机将在SCL高电平期间读取数据位，所以 SCL 高电平期间 SDA 不允许有数据变化，依次循环上述过程 8 次，即可接收一个字节（主机在接收之前，需要释放SDA ）

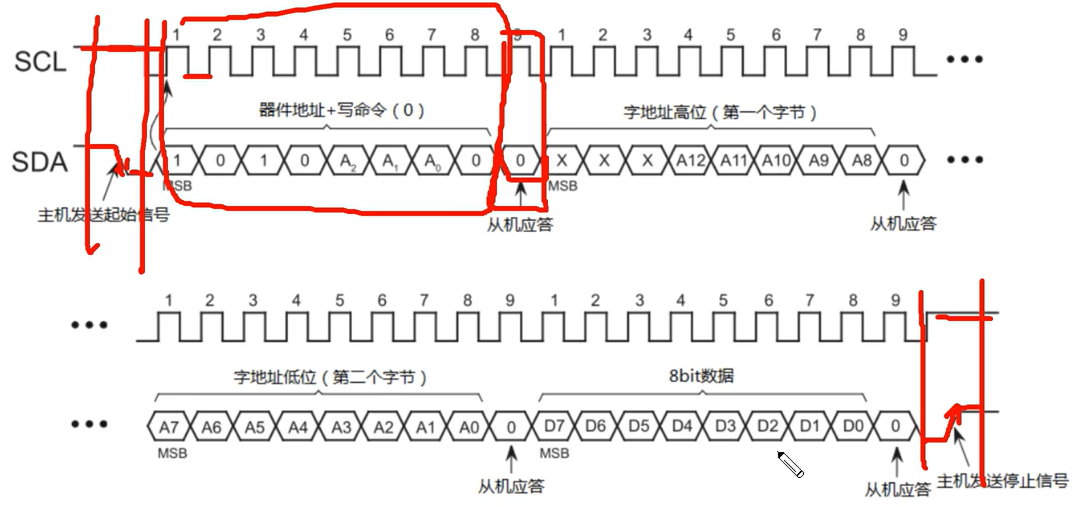

2.6 完整I2C时序

核心规则

I2C是同步串行通信协议，由主机生成时钟（SCL线），从机根据时钟节奏发送/接收数据（SDA线）。关键时序要求：

• 数据在SCL高电平期间稳定（主机读取SDA值）；

• 数据按最高位（MSB）到最低位（LSB）的顺序传输；

• 主机接收时，需释放SDA线（由从机控制SDA电平）。

举个🥥：从机发送字节 0xAB
0xAB 的二进制是 10101011（按 最高位（MSB，bit7）到最低位（LSB，bit0） 排列）

我们对应 i从0到7，逐步解析从机发送的位 、主机的处理 ，以及data的变化：

bit位 bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0
数值 1 0 1 0 1 0 1 1

1. 第1位（i=0，处理bit7，最高位）

• 从机发送：bit7=1 → SDA线拉高（GPIO_PIN_SET）；

• 主机操作：

  • 拉高SCL，读取SDA=高；

  • 掩码：0x80 >> 0 = 0x80（二进制10000000）；

  • data |= 0x80 → data从0变为 0x80（二进制10000000）；

• 结果 ：data=0x80。

2. 第2位（i=1，处理bit6）

• 从机发送：bit6=0 → SDA线拉低（GPIO_PIN_RESET）；

• 主机操作：

  • 拉高SCL，读取SDA=低；

  • 不执行data |=操作（因为条件不满足）；

• 结果 ：data保持0x80（二进制10000000）。

3. 第3位（i=2，处理bit5）

• 从机发送：bit5=1 → SDA线拉高；

• 主机操作：

  • 掩码：0x80 >> 2 = 0x20（二进制00100000）；

  • data |= 0x20 → data=0x80+0x20=0xA0（二进制10100000）；

• 结果 ：data=0xA0。

4. 第4位（i=3，处理bit4）

• 从机发送：bit4=0 → SDA线拉低；

• 主机操作 ：不执行data |=；

• 结果 ：data保持0xA0（二进制10100000）。

5. 第5位（i=4，处理bit3）

• 从机发送：bit3=1 → SDA线拉高；

• 主机操作：

  • 掩码：0x80 >> 4 = 0x08（二进制00001000）；

  • data |= 0x08 → data=0xA0+0x08=0xA8（二进制10101000）；

• 结果 ：data=0xA8。

6. 第6位（i=5，处理bit2）

• 从机发送：bit2=0 → SDA线拉低；

• 主机操作 ：不执行data |=；

• 结果 ：data保持0xA8（二进制10101000）。

7. 第7位（i=6，处理bit1）

• 从机发送：bit1=1 → SDA线拉高；

• 主机操作：

  • 掩码：0x80 >> 6 = 0x02（二进制00000010）；

  • data |= 0x02 → data=0xA8+0x02=0xAA（二进制10101010）；

• 结果 ：data=0xAA。

8. 第8位（i=7，处理bit0，最低位）

• 从机发送：bit0=1 → SDA线拉高；

• 主机操作：

  • 掩码：0x80 >> 7 = 0x01（二进制00000001）；

  • data |= 0x01 → data=0xAA+0x01=0xAB（二进制10101011）；

• 结果 ：data=0xAB。

3. 如何驱动OLED屏幕显示内容？

告诉OLED屏幕在哪里显示什么东西

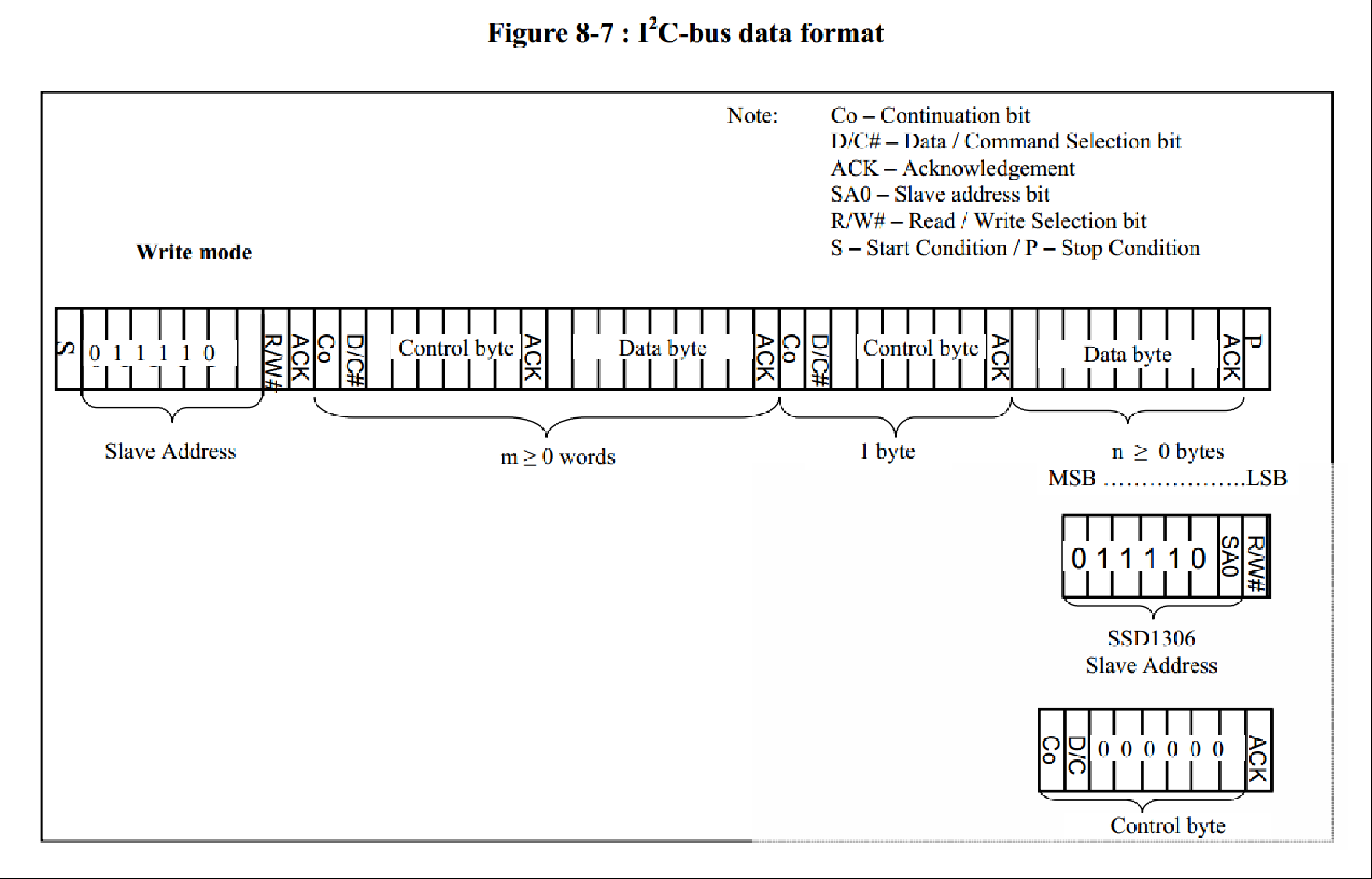

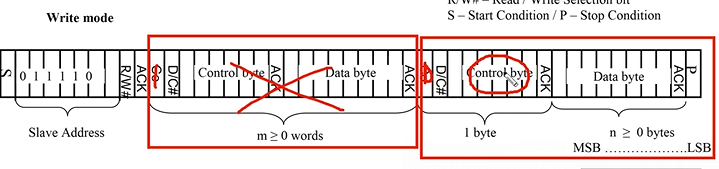

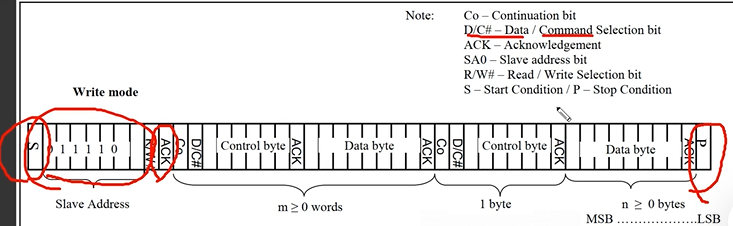

3.1 告诉：时序

SA0：由硬件决定，接上拉电阻，SA0=1；没接上拉电阻，SA0=0；

R/W：1读，0写

起始信号发出后，接下来发出的数据就是0x78

Co=1：control byte+data byte+control byte+data byte交替着

Co=0：control byte+data byte+data byte+data byte都是data byte

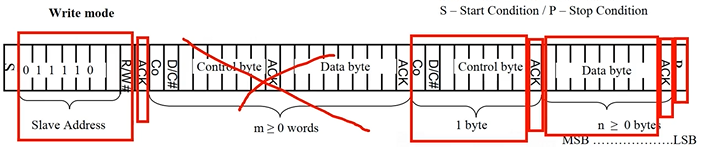

第一个红框是Co=1，第二个红框是Co=0，一般不看第一个红框，第二个红框用的多

3.2 OLED屏幕

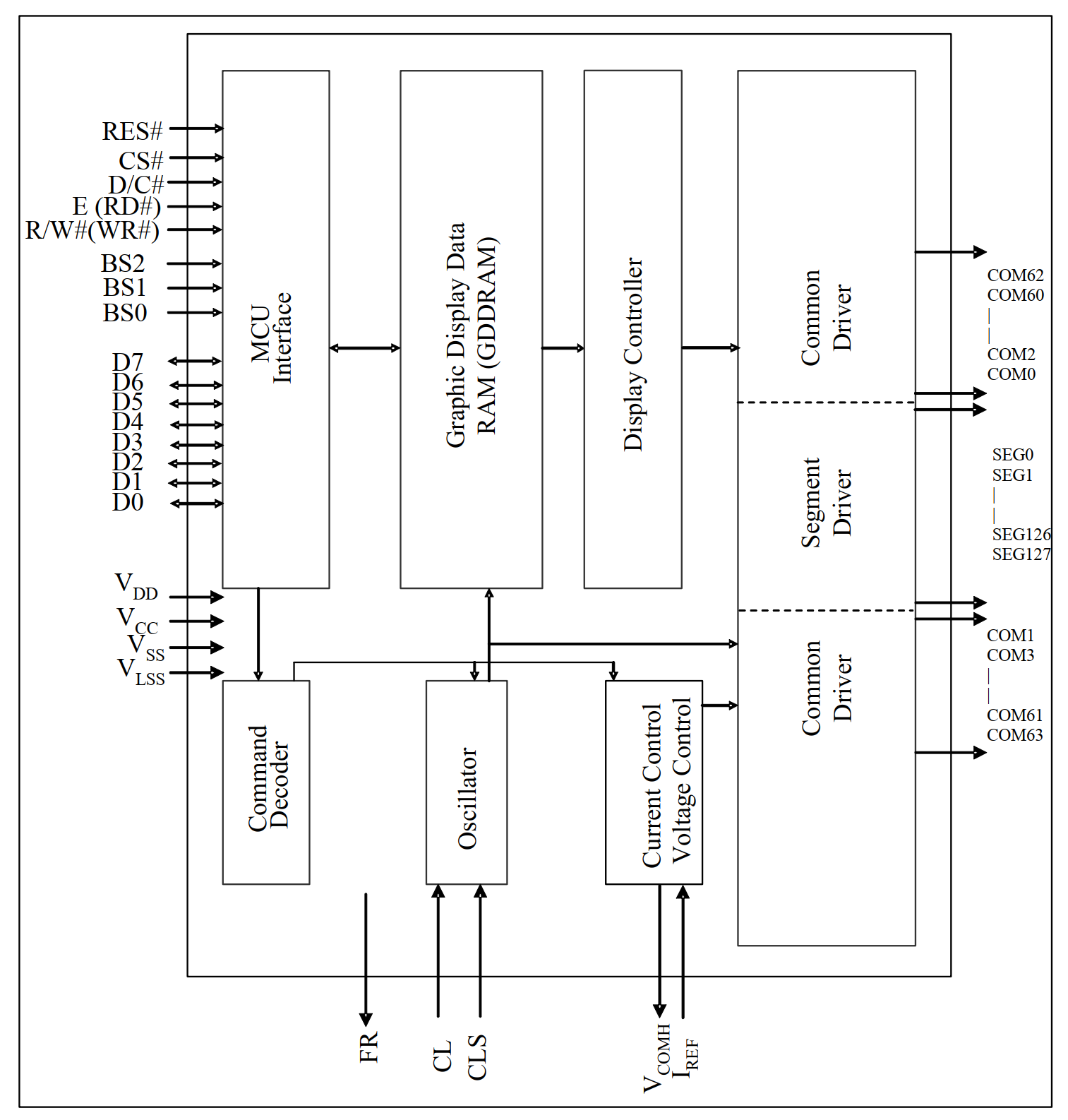

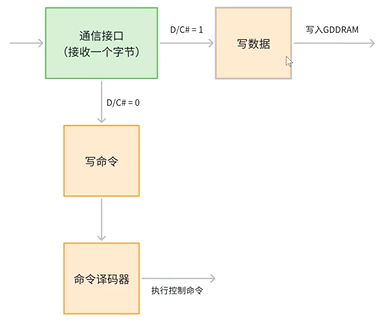

通过通信接口接收一个字节数据，根据3.1，如果D/C#=1，则是写数据，数据写入GDDRAM；如果D/C#=0，则是写命令，命令传进命令编码器

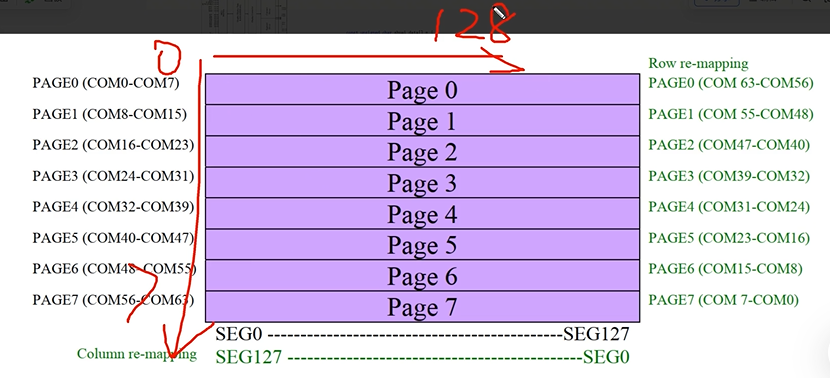

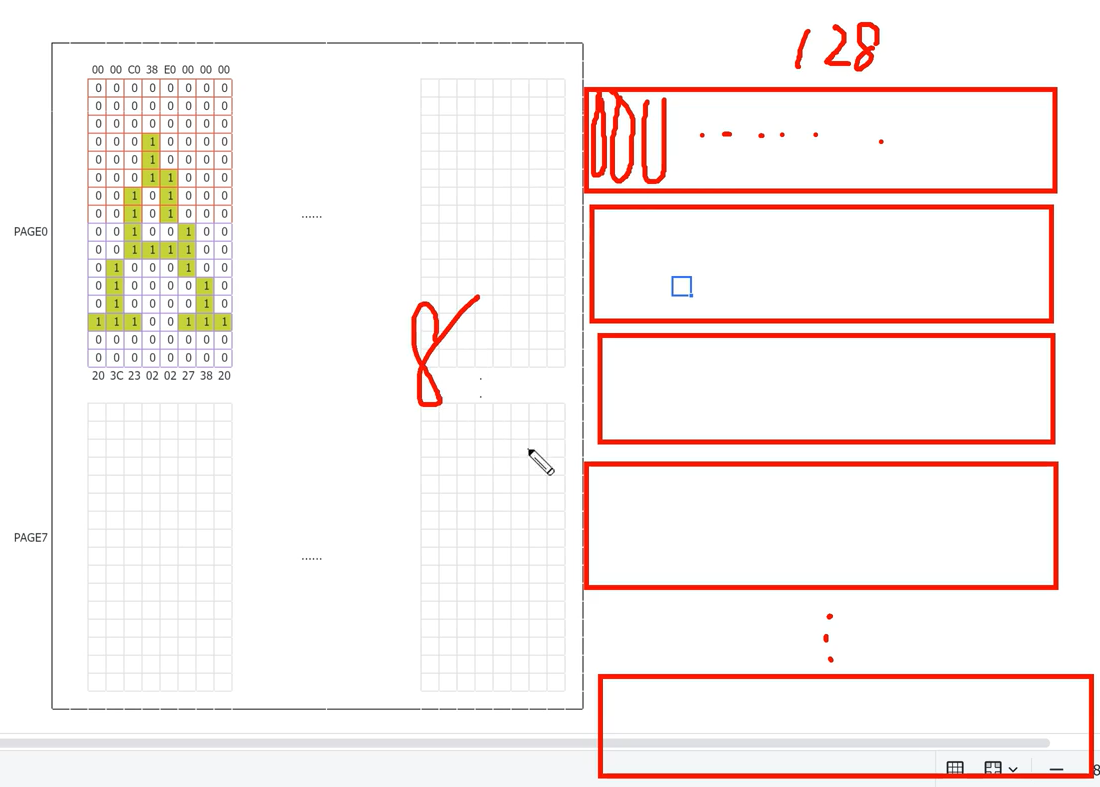

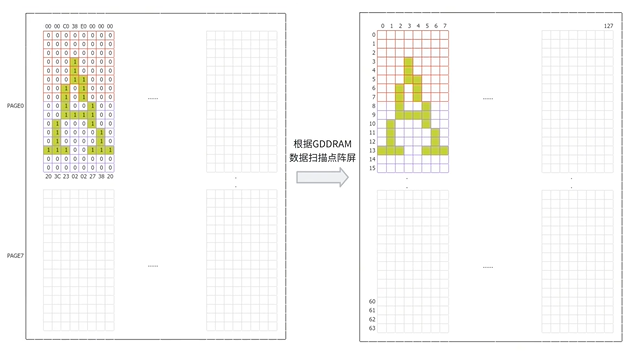

GDDRAM控制OLED小灯点亮，想让某个灯点亮，对应位置置1

一个字节8位，一个字节一次性可控制8个灯

一共64行，所以纵向需要8个字节

3.3 在哪里

3.4 显示什么东西

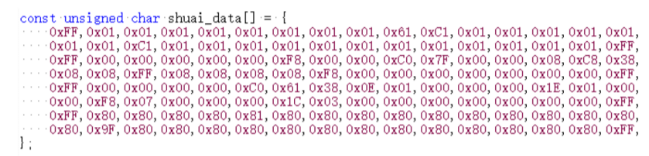

用取模软件提前分配好

4. OLED实验

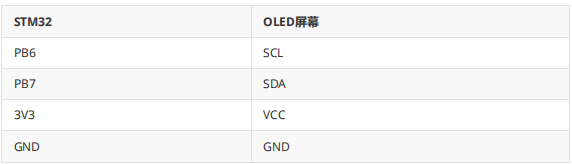

4.1 准备

功能实现：驱动OLED屏幕，显示点、线、字符、字符串、汉字、图片等内容

4.2 oled.c

第1步. 最开始肯定是要写gpio的初始化函数

封装SCL和SDA相关函数

#define OLED_I2C_SCL_CLK()      __HAL_RCC_GPIOB_CLK_ENABLE();
#define OLED_I2C_SCL_PORT       GPIOB
#define OLED_I2C_SCL_PIN        GPIO_PIN_6

#define OLED_I2C_SDA_CLK()      __HAL_RCC_GPIOB_CLK_ENABLE();
#define OLED_I2C_SDA_PORT       GPIOB
#define OLED_I2C_SDA_PIN        GPIO_PIN_7

#define OLED_SCL_RESET()        HAL_GPIO_WritePin(OLED_I2C_SCL_PORT, OLED_I2C_SCL_PIN, GPIO_PIN_RESET)
#define OLED_SCL_SET()          HAL_GPIO_WritePin(OLED_I2C_SCL_PORT, OLED_I2C_SCL_PIN, GPIO_PIN_SET)

#define OLED_SDA_RESET()        HAL_GPIO_WritePin(OLED_I2C_SDA_PORT, OLED_I2C_SDA_PIN, GPIO_PIN_RESET)
#define OLED_SDA_SET()          HAL_GPIO_WritePin(OLED_I2C_SDA_PORT, OLED_I2C_SDA_PIN, GPIO_PIN_SET)

写gpio的init函数可以参照最早的led.c，在此进行更改

void oled_gpio_init(void)
{
    GPIO_InitTypeDef gpio_initstruct;

    OLED_I2C_SCL_CLK();
    OLED_I2C_SDA_CLK();

    gpio_initstruct.Pin = OLED_I2C_SCL_PIN;
    gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_initstruct.Pull = GPIO_PULLUP;
    gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(OLED_I2C_SCL_PORT, &gpio_initstruct);

    gpio_initstruct.Pin = OLED_I2C_SDA_PIN;
    HAL_GPIO_Init(OLED_I2C_SDA_PORT, &gpio_initstruct);
}

根据之前讲的"告诉"，搭出框架，对以下画圈函数进行封装

第2步：写start函数

根据前面所讲起始信号

void oled_i2c_start(void)
{
    OLED_SCL_SET();
    OLED_SDA_SET();
    OLED_SDA_RESET();
    OLED_SCL_RESET();
}

void oled_i2c_stop(void)
{
    OLED_SCL_SET();
    OLED_SDA_RESET();
    OLED_SDA_SET();
}

void oled_i2c_ack(void)
{
    OLED_SCL_SET();
    OLED_SCL_RESET();
}

第3步：读写一个字节/命令/数据

循环8次，那肯定要有个循环因子i嘛

怎么判断最高位是0是1------&0x80（对应二进制：1000 0000）

次高位左移一位，用以上方法继续比较

void oled_i2c_write_byte(uint8_t data)
{
    uint8_t i, tmp;
    tmp = data;

    for(i = 0; i < 8; i++)
    {
        if((tmp & 0x80) == 0x80)
            OLED_SDA_SET();
        else
            OLED_SDA_RESET();
        tmp = tmp << 1;
        OLED_SCL_SET();
        OLED_SCL_RESET();
    }
}

有了写一个字节，就能进行写命令了，依次发红框里内容

void oled_write_cmd(uint8_t cmd)
{
    oled_i2c_start();
    oled_i2c_write_byte(0x78);
    oled_i2c_ack();
    oled_i2c_write_byte(0x00);
    oled_i2c_ack();
    oled_i2c_write_byte(cmd);
    oled_i2c_ack();
    oled_i2c_stop();
}

命令模式 vs 数据模式：

0x00：后续字节是命令 （如初始化、显示控制）。

0x40：后续字节是显示数据（像素数据）。

有了写命令，就能写数据了

void oled_write_data(uint8_t data)
{
    oled_i2c_start();
    oled_i2c_write_byte(0x78);
    oled_i2c_ack();
    oled_i2c_write_byte(0x40);
    oled_i2c_ack();
    oled_i2c_write_byte(data);
    oled_i2c_ack();
    oled_i2c_stop();
}

第4步：写oled的init函数

关键命令详解------from官方数据手册

(1) 0xAE / 0xAF -- 显示开关

0xAE：关闭显示（初始化时使用，避免配置过程中闪烁）。

0xAF：最后开启显示。
(2) 0xD5 -- 显示时钟分频比

参数 0x80：

高 4 位 0x8：分频比（D=1，表示分频系数 = 2）。

低 4 位 0x0：振荡器频率（默认）。
(3) 0xA8 -- 多路复用率

复用率=16：每帧扫描16行，需4个周期完成全屏刷新（64/16=4）。
复用率=64：每帧扫描全部64行，1个周期完成刷新。

参数 0x3F：

128x64 OLED 设为 0x3F（64 行）。

128x32 OLED 设为 0x1F（32 行）。
(4) 0xA1 / 0xC8 -- 方向设置

0xA1：左右方向（0xA0 左右反转）。

0xC8：上下方向（0xC0 上下反转）。

用途：适应不同的 PCB 布局或屏幕方向。
(5) 0x8D -- 充电泵

内置充电泵电路，将低电压（如3.3V）升压至OLED面板所需的高电压（7~15V），驱动像素发光

参数 0x14：

启用内部充电泵（必需，否则 OLED 可能不亮或亮度低）。
(6) 0x81 -- 对比度

参数 0xCF：

0x00（最低亮度）~ 0xFF（最高亮度）。

典型值：0x7F ~ 0xCF。
(7) 0xD9 / 0xDB -- 预充电周期 & VCOMH

定义每行像素充电前的准备时间，确保电容充分充电，避免拖影或亮度不均。时间过短可能导致充电不足，显示暗淡；时间过长则增加功耗并降低刷新率。

0xD9 0xF1：预充电时间（影响亮度）。

0xDB 0x30：VCOMH 电压（影响对比度）。

void oled_init(void)
{
    oled_gpio_init();

    delay_ms(100);

    oled_write_cmd(0xAE);    //设置显示开启/关闭，0xAE关闭，0xAF开启

    oled_write_cmd(0xD5);    //设置显示时钟分频比/振荡器频率
    oled_write_cmd(0x80);    //0x00~0xFF

    oled_write_cmd(0xA8);    //设置多路复用率
    oled_write_cmd(0x3F);    //0x0E~0x3F

    oled_write_cmd(0xD3);    //设置显示偏移
    oled_write_cmd(0x00);    //0x00~0x7F

    oled_write_cmd(0x40);    //设置显示开始行，0x40~0x7F

    oled_write_cmd(0xA1);    //设置左右方向，0xA1正常，0xA0左右反置

    oled_write_cmd(0xC8);    //设置上下方向，0xC8正常，0xC0上下反置

    oled_write_cmd(0xDA);    //设置COM引脚硬件配置
    oled_write_cmd(0x12);

    oled_write_cmd(0x81);    //设置对比度
    oled_write_cmd(0xCF);    //0x00~0xFF

    oled_write_cmd(0xD9);    //设置预充电周期
    oled_write_cmd(0xF1);

    oled_write_cmd(0xDB);    //设置VCOMH取消选择级别
    oled_write_cmd(0x30);

    oled_write_cmd(0xA4);    //设置整个显示打开/关闭

    oled_write_cmd(0xA6);    //设置正常/反色显示，0xA6正常，0xA7反色

    oled_write_cmd(0x8D);    //设置充电泵
    oled_write_cmd(0x14);

    oled_write_cmd(0xAF);    //开启显示
}

第5步：封装坐标函数、清屏函数

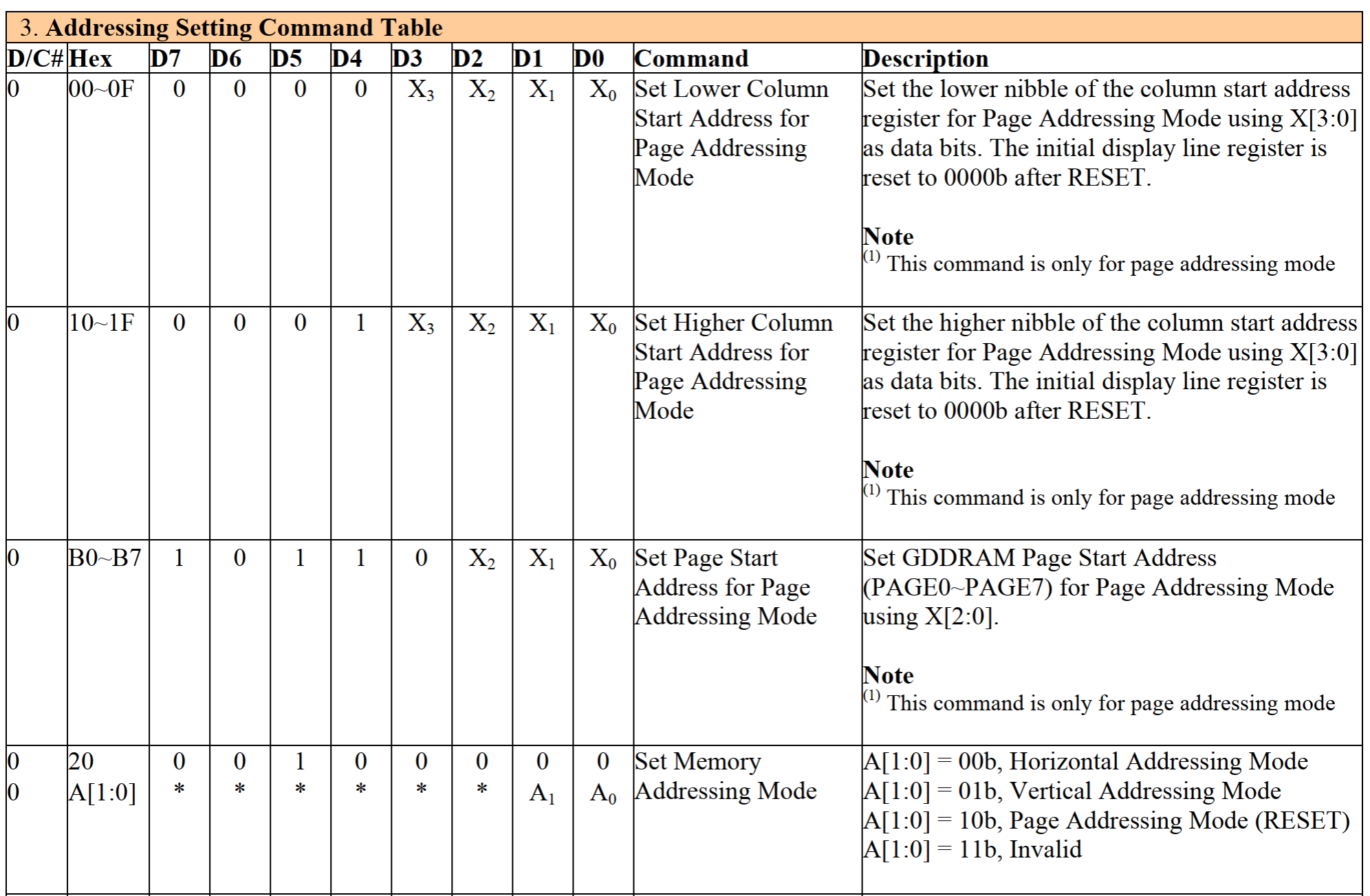

OLED 的显示内存（GRAM）按 页（Page） 和 列（Column） 寻址：

页地址（y）：

每页高度为 8 像素（1 页 = 8 行）。

例如，y=2 表示从第 2 页（垂直像素位置 16~23）开始写入。

列地址（x）：

分为低 4 位和高 4 位发送（I2C 协议限制，单次最多发送 8 位数据）。

例如，x=45（0x2D）会被拆分为 0x0D（低 4 位）和 0x02（高 4 位）。

void oled_set_cursor(uint8_t x, uint8_t y)
{
    oled_write_cmd(0xB0 + y);
    oled_write_cmd((x & 0x0F) | 0x00);
    oled_write_cmd(((x & 0xF0) >> 4) | 0x10);
}

封装一个清屏函数，要进行两轮循环

外循环page，内循环列

void oled_fill(uint8_t data)
{
    uint8_t i, j;
    for(i = 0; i < 8; i++)
    {
        oled_set_cursor(0, i);
        for(j = 0; j < 128; j++)
            oled_write_data(data);
    }
}

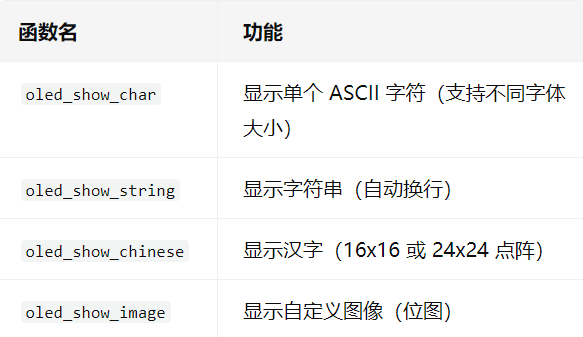

第6步：OLED 显示屏的字符、字符串、汉字和图像显示函数

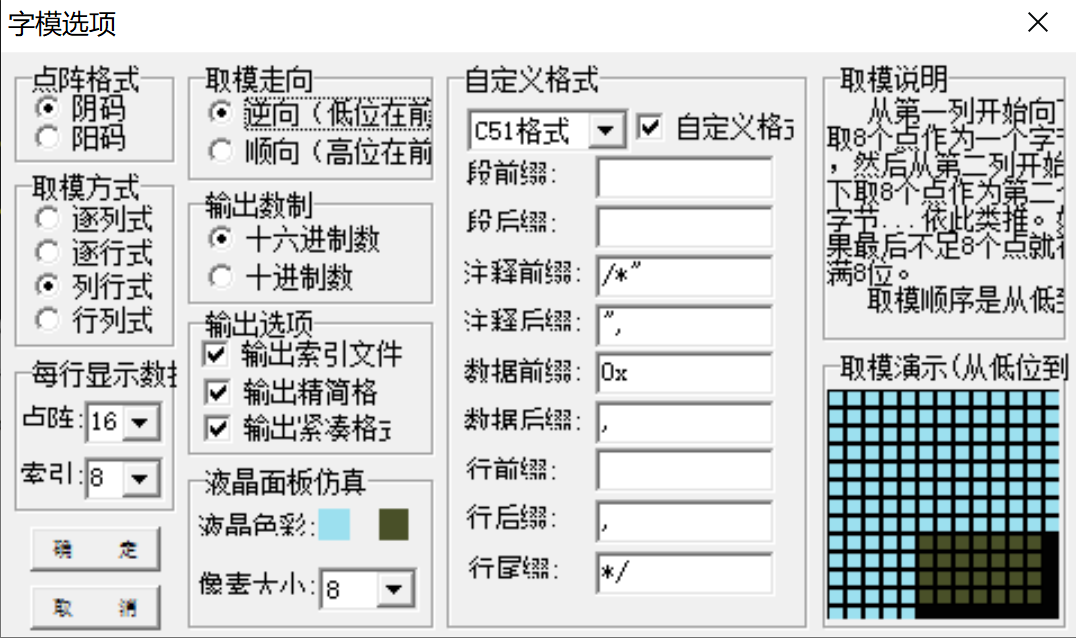

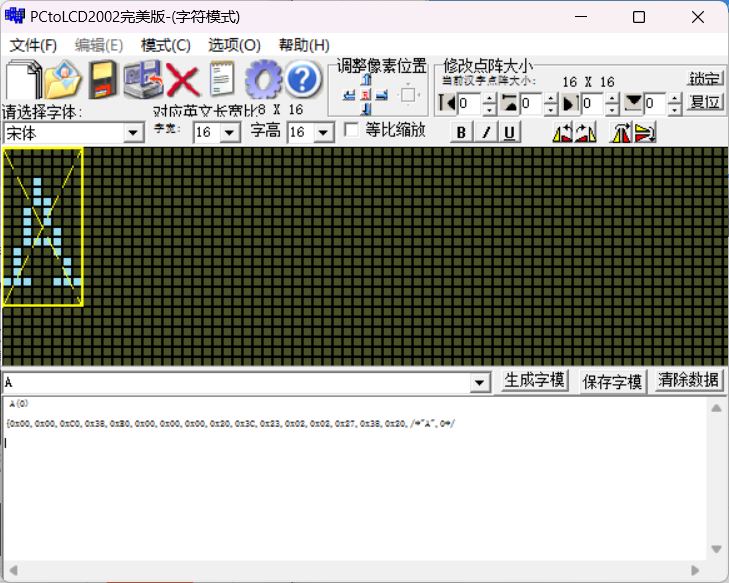

会用到这个取模软件

要设置好

显示单个字符

void oled_show_char(uint8_t x, uint8_t y, uint8_t num, uint8_t size)
{
    uint8_t i, j, page;

    num = num - ' ';
    page = size / 8;
    if(size % 8)
        page++;

    for(j = 0; j < page; j++)
    {
        oled_set_cursor(x, y + j);
        for(i = size / 2 * j; i < size /2 * (j + 1); i++)
        {
            if(size == 12)
                oled_write_data(ascii_6X12[num][i]);
            else if(size == 16)
                oled_write_data(ascii_8X16[num][i]);
            else if(size == 24)
                oled_write_data(ascii_12X24[num][i]);

        }
    }
}

字符编码处理：num - ' ' 将 ASCII 码转换为字库数组的索引（空格是第一个字符）。

分页显示：
如果字符高度 size 不是 8 的倍数（如 12、16、24），则计算占用页数 page。

例如，size=12 → 12/8=1 余 4 → page=2（占用 2 页）。
字库选择：

ascii_6X12：6x12 像素（宽 6，高 12）。

ascii_8X16：8x16 像素。

ascii_12X24：12x24 像素。

显示字符串

void oled_show_string(uint8_t x, uint8_t y, char *p, uint8_t size)
{
    while(*p != '\0')  // 遍历字符串直到结束符
    {
        oled_show_char(x, y, *p, size);  // 显示当前字符
        x += size / 2;  // 移动光标到下一个字符位置（字符宽度=size/2）
        p++;           // 指向下一个字符
    }
}

自动换行 ：通过 x += size/2 实现字符水平排列。

字符间距 ：size/2 是字符宽度（如 size=16 → 字符宽 8 像素）。

终止条件 ：遇到 '\0'（字符串结束符）停止。

显示汉字

void oled_show_chinese(uint8_t x, uint8_t y, uint8_t N, uint8_t size)
{
    uint16_t i, j;
    for(j = 0; j < size/8; j++)
    {
        oled_set_cursor(x, y + j);
        for(i = size *j; i < size * (j + 1); i++)
        {
            if(size == 16)
                oled_write_data(chinese_16x16[N][i]);
            else if(size == 24)
                oled_write_data(chinese_24x24[N][i]);
        }
    }
}

汉字编码： N 是汉字在字库中的索引（如 N=0 表示第一个汉字）。
字库选择：

chinese_16x16：16x16 像素（宽 16，高 16）。

chinese_24x24：24x24 像素。
分页写入：

size/8 计算占用页数（如 size=16 → 2 页）。

每页写入 size 字节（如 size=16 → 每页 16 字节）。

显示图像

void oled_show_image(uint8_t x, uint8_t y, uint8_t width, uint8_t height, uint8_t *bmp)
{
    uint8_t i, j;
    for(j = 0; j < height; j++)
    {
        oled_set_cursor(x, y + j);
        for(i = 0; i < width; i++)
            oled_write_data(bmp[width * j + i]);
    }
}

位图格式： bmp 是一个一维数组，按行优先存储（width * j + i）。
支持任意尺寸： width 和 height 可自定义（如 64x32、128x64）。
**数据来源：**bmp 可以是静态数组或动态生成的图像数据。
