VBOX GNSS/INS系统在车辆动态坡度测量中的原理、精度与应用实践
在汽车研发测试领域，车辆行驶过程中的坡度信息采集对动力经济性匹配、排放测试、ADAS功能验证及制动性能评估都至关重要。面对急加速、颠簸路面等动态工况，如何准确可靠地地测量坡度，是测试工程师经常面临的挑战。本文将深入探讨高精度GNSS/INS组合导航系统（以Racelogic VBOX系列为例）在此类应用中的技术原理、精度表现及实际应用要点。
1 坡度测量的核心挑战与GNSS/INS解决方案的优势
车辆坡度测量，本质上是对车辆俯仰角（Pitch Angle） 的精准感知。在静态或平稳行驶状态下，仅依赖低成本的倾角仪或加速度计或许能获得可接受的结果。然而，在车辆急加速、紧急制动或经过颠簸路面时，载体本身会产生巨大的线性加速度和复杂的角运动，这会严重干扰传统传感器的测量结果。
GNSS（全球卫星导航系统）与INS（惯性导航系统）的组合，通过多传感器融合技术，巧妙地解决了这一难题。GNSS提供长期稳定、精度高的绝对位置、速度和时间信息，但其更新频率相对较低（通常为10-100Hz），且在隧道、林荫道等场景下信号易中断。INS（核心部件是IMU，即惯性测量单元）则能以极高的频率（通常100Hz或以上）输出车辆的角速度和线性加速度信息，动态响应极佳，但其导航误差会随时间累积而发散。
VBOX这类GNSS/INS组合设备，通过卡尔曼滤波算法将两者优势互补。GNSS的定位结果用于校正并抑制IMU的误差累积，而IMU的高频数据则在GNSS信号短暂丢失时提供连续的位置、姿态和速度信息，并在动态工况下提供更真实的姿态测量。
2 VBOX系统的两种高精度坡度测量技术路径

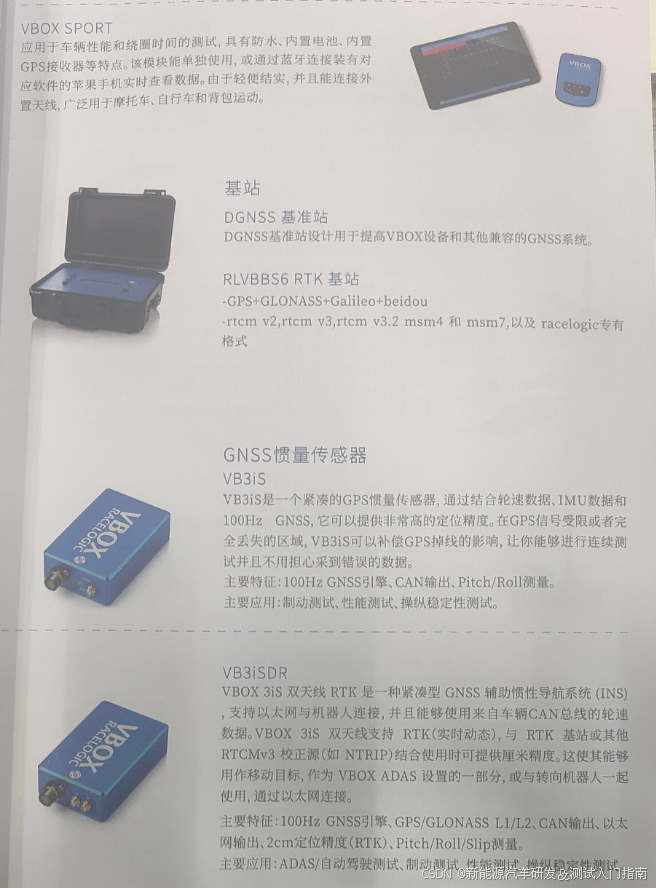

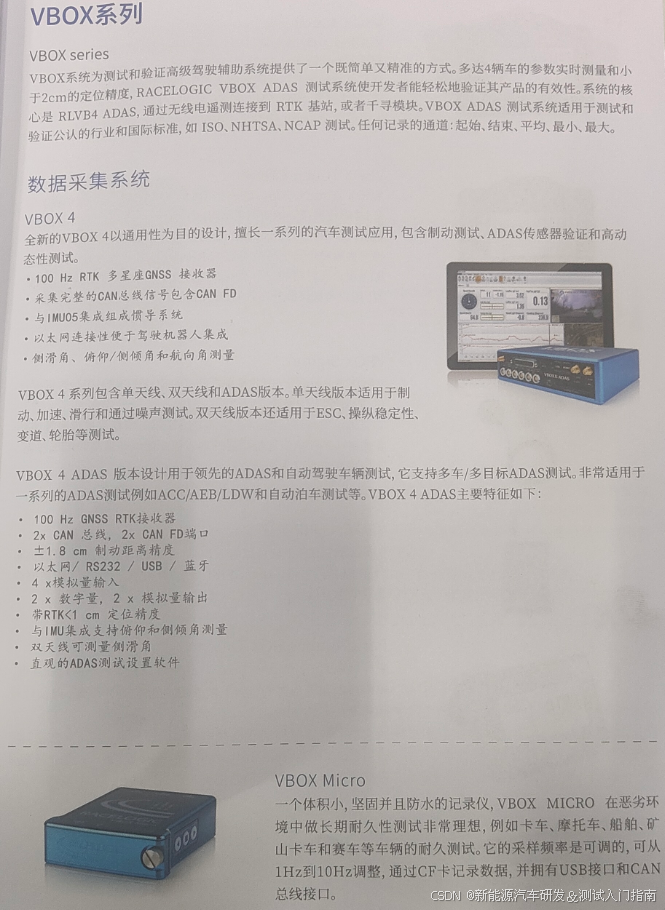

VBOX 3i系列产品主要提供了两种实现高精度姿态（包括坡度）测量的技术路径，它们各有特点，适用于不同的测试场景和精度要求。
下面的表格清晰地对比了这两种技术路径的核心特性。
表：VBOX两种高精度姿态测量技术路径对比
| 技术路径 | 双天线RTK (如 VBOX 3i SL) | GNSS + IMU 组合 (如 VBOX 3iS) |
|---|---|---|
| 核心原理 | 利用两个GPS天线构成的固定空间基线，直接解算载体的航向角、俯仰角和横滚角。 | 通过卡尔曼滤波器，深度融合GNSS的绝对位置/速度与IMU的高频角速度/加速度数据，估算姿态。 |
| 坡度测量精度 (RMS) | 极高 ，俯仰角精度可达 0.028°。 | 高 ，俯仰角精度约为 0.1°。 |
| 动态工况优势 | 坡度测量基于两个天线的相对位置，车辆自身的线性加速度对其直接影响极小，抗干扰能力强。 | IMU高频响应，能精准捕捉颠簸带来的瞬时姿态变化；GNSS持续校正IMU误差，防止漂移。 |
| 典型应用场景 | 对坡度/姿态精度要求极苛刻的场景，如ADAS测试、精准轨迹绘制、车辆动力学深度分析。 | 卫星信号可能短暂中断（隧道、城市峡谷）或需要连续稳定姿态数据的动态测试。 |
2.1 技术路径剖析
-
双天线RTK系统：此方案依赖于在车辆上安装两个特定距离的GPS天线。通过载波相位差分技术（RTK），实时比较两个天线接收到的卫星信号相位差，从而以极高的精度解算出车辆的三维姿态。此方法测量的俯仰角（坡度）直接来自于空间几何关系，几乎不受车辆运动加速度的影响，因此在急加速、制动工况下表现非常稳健。
-

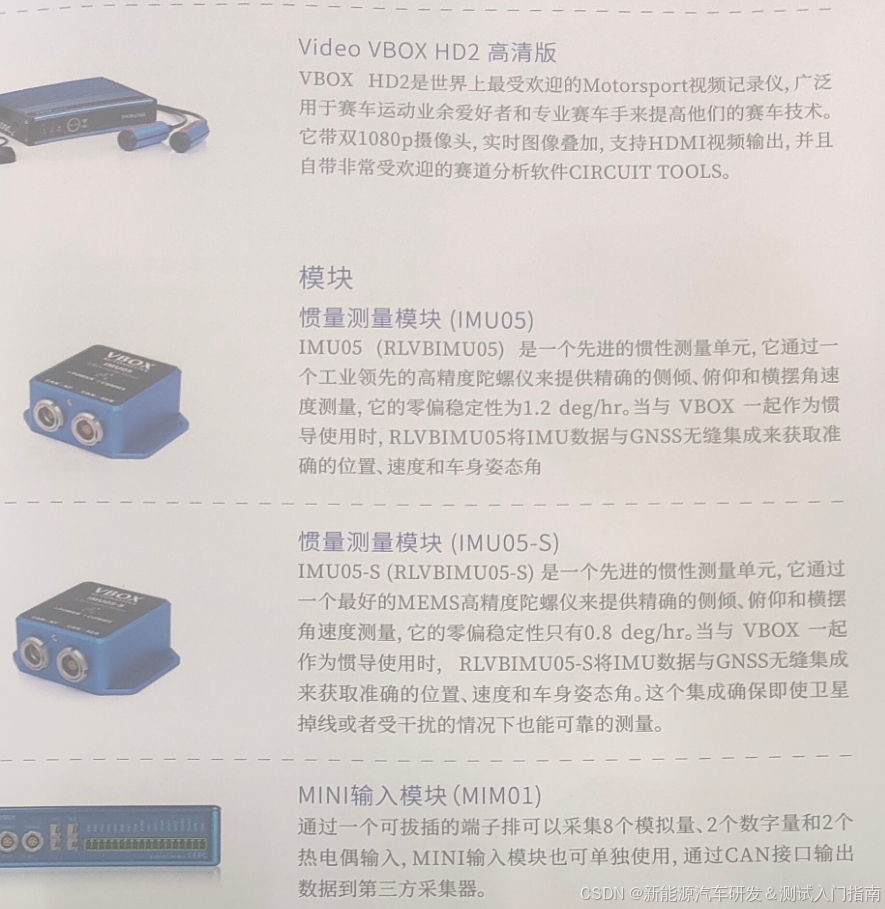

GNSS/IMU深度组合 ：此方案将GNSS接收机与一个内置了陀螺仪和加速度计的IMU单元紧密耦合。其核心技术在于实时卡尔曼滤波器 。该滤波器不仅融合数据，还持续估计并补偿IMU传感器自身的误差（如零偏）。当GNSS信号良好时，滤波器利用GNSS位置信息来校准IMU；当GNSS信号丢失，系统进入纯惯性导航模式，在短时间内仍能维持很高的姿态和坡度测量精度。专利CN110133692B详细描述了一种利用惯导技术辅助GNSS进行动态倾斜测量的方法与系统，通过卡尔曼滤波实时估计并补偿传感器误差，从而获得修正后的高精度姿态角。
3 动态工况下的精度与稳定性分析
在急加速和颠簸路面下，VBOX系统的卓越性能得益于以下几项关键技术：
3.1 高频测量与低延迟
VBOX 3i系列的数据更新率高达100Hz ，延迟低至6.75毫秒。这意味着车辆姿态的快速变化能被系统几乎实时地捕捉和记录，避免了因采样过慢导致的数据失真，为后续的控制器决策或数据分析提供了真实可靠的高动态数据。
3.2 先进的传感器融合算法
这是保证动态精度的核心。以VBOX 3iS为例，其采用的紧组合算法是提升复杂环境下性能的关键。相比松组合，紧组合算法将GNSS的原始观测值（伪距、载波相位）与IMU数据一同输入到卡尔曼滤波器中进行处理。这种方法的优势在于，即使在可见卫星数不足4颗的情况下，系统依然能进行有效解算，仅依靠少数卫星（甚至1颗）的观测值也能改善组合导航的精度，这在城市峡谷等信号严重遮挡的环境中优势明显。研究表明，GNSS/INS紧组合模式在城市复杂区域可将高精度定位的可用性提高约20%。
3.3 精准的时间同步
高精度测量中，所有传感器数据的时间同步至关重要。VBOX系统利用GNSS接收机输出的PPS（每秒脉冲）信号作为精确的时间基准，确保IMU数据、GNSS定位数据以及车辆CAN总线数据等具有精确一致的时间戳，从而保证融合解算的正确性。
4 实际应用中的挑战与最佳实践
4.1 信号遮挡环境的应对
尽管GNSS/INS组合系统能耐受短时的GNSS信号中断，但在隧道、地下车库或高楼林立的城市峡谷中，GNSS信号可能长时间完全失效。此时，系统的精度完全依赖于IMU的性能。高性能的战术级IMU漂移小，可维持较长时间的精度，但成本高昂。对于车载测试常用的中高端MEMS IMU，在GNSS信号失锁60秒内，平面位置误差通常可控制在1-2米以内；失锁120秒内，平面误差可能增长至2-3米。因此，在规划测试路线时，应尽量减少在信号极差区域的停留时间。对于已知的必经信号盲区，可提前标记数据，并在后期处理时谨慎参考该段数据。
4.2 安装与校准的重要性
- 天线安装 ：对于双天线系统，两个天线的基线长度 和相对位置必须精确测量并输入系统。天线应安装在车辆中轴线上，并尽量远离可能引起信号多路径反射的金属表面。
- IMU对齐：IMU在车辆上的安装位置和方向需要与车辆坐标系尽可能保持一致，任何安装偏差都会引入姿态测量误差。先进的系统通常提供软件标定程序来补偿小的安装误差。
5 设备选型与测试建议
-
明确测试需求：
- 精度优先 ：若测试目的为ADAS系统验证或车辆动力学建模，对坡度精度有毫米级要求，应优先选择支持RTK的双天线系统（如VBOX 3i SL）。
- 综合性能与可靠性 ：若测试场景复杂，涉及多种路况（包括短隧道、林荫道），且对成本敏感，GNSS/IMU组合系统（如VBOX 3iS） 是更均衡和可靠的选择。
-
进行预测试验证 ：在正式测试前，在包含目标动态工况的典型路段上进行重复性测试和对比测试，以验证整套系统的稳定性和精度是否符合预期。
-
数据后处理 ：对于精度要求极高的研发项目，可以考虑使用后处理动态（PPK） 技术。PPK通过在车辆测试的同时，在已知基准点上架设基站记录数据，事后通过差分解算获得比实时RTK更高精度的位置和姿态结果。研究表明，BDS PPK/INS组合定位相比纯BDS PPK，在平面和高程方向的外符合精度能有显著提升（例如29.69%, 35.41%, 18.01%）。
总结
VBOX这类高精度GNSS/INS组合导航系统，通过深度的传感器融合和先进的算法，有效克服了动态工况对车辆坡度测量的干扰，为汽车研发测试提供了强大而可靠的解决方案。选择双天线方案还是GNSS/IMU组合方案，需根据具体的测试目标、预算和工况复杂性进行权衡。作为工程师，深入理解其技术原理和局限性，并遵循正确的安装与操作规范，是获取高质量坡度数据的关键。
