一、Keepalived概述

概念

keepalived 是Linux下一个轻量级的高可用解决方案
主要是通过虚拟路由冗余协议(VRRP)来实现高可用功能
Virtual Router Redundancy Protocol
起初就是为了补充LVS功能而设计的，用于监控LVS集群内后端真实服务器状态
后来加入了VRRP的功能，它出现的目的是为了解决静态路由出现的单点故障问题

功能

LVS规则管理
LVS集群真实服务器状态监测
管理VIP

使用Keepalived实现LVS高可用

实验环境准备

主机名	IP地址	角色
pubserver（已存在）	eth0：192.168.88.240	ansible主机
client（已存在）	eth0：192.168.88.10	客户端
lvs1（已存在）	eth0：192.168.88.5	lvs1调度器
lvs2	eth0：192.168.88.6	lvs2调度器
web1（已存在）	eth0：192.168.88.100	web服务器
web2（已存在）	eth0：192.168.88.200	web服务器

# 清理lvs1主机原有规则和VIP配置

$root@pubserver cluster$ # vim 10_rm_dr_manual.yml

name: clean lvs1 manual config #清理手工配置LVS-DR规则，后续交给Keepalived管理

hosts: lvs1

tasks:

name: clean ipvs rule

shell: "ipvsadm -C"

name: rm vip file #清理手工eth0:0配置，后续交给Keepalived管理

file:

path: /etc/sysconfig/network-scripts/ifcfg-eth0:0

state: absent

notify: deactive vip

handlers:

name: deactive vip #关闭eth0:0接口

shell: ifdown eth0:0

$root@pubserver cluster$ # ansible-playbook 10_rm_dr_manual.yml

$root@pubserver cluster$ # ansible lbs -a "ip a s | grep 192.168"

lvs1 | CHANGED | rc=0 >>

inet 192.168.88.5/24 brd 192.168.88.255 scope global noprefixroute eth0

# 调整Ansible配置

$root@pubserver cluster$ # vim inventory

$clients$
client ansible_ssh_host=192.168.88.10
$webservers$
web1 ansible_ssh_host=192.168.88.100

web2 ansible_ssh_host=192.168.88.200
$lbs$
lvs1 ansible_ssh_host=192.168.88.5

lvs2 ansible_ssh_host=192.168.88.6 #新添加
$all:vars$
ansible_ssh_user=root

ansible_ssh_pass=a

$root@pubserver cluster$ # ansible all -m ping

更新所有主机yum源

$root@pubserver cluster$ # ansible-playbook 05_config_yum.yml

配置测试高可用负载均衡集群

## 配置高可用负载均衡集群

lvs1和lvs2节点安装LVS和Keepalived软件

$root@pubserver cluster$ # vim 11_inst_lvs_kp.yml

name: install soft

hosts: lbs

tasks:

name: install pkgs #安装软件

yum:

name: ipvsadm,keepalived

state: present

$root@pubserver cluster$ # ansible-playbook 11_inst_lvs_kp.yml

# 配置lvs1节点Keepalived软件

$root@lvs1 \~$ # vim /etc/keepalived/keepalived.conf

global_defs {

...

router_id lvs1 #集群节点唯一标识

vrrp_iptables #放行防火墙规则

...

vrrp_strict #严格遵守VRRP规则

...

}

vrrp_instance VI_1 {

state MASTER #状态

interface eth0 #网卡

virtual_router_id 51 #虚拟路由唯一标识符

priority 100 #优先级

advert_int 1 #心跳包间隔时间

authentication { #认证方式

auth_type PASS #密码认证

auth_pass 1111 #集群密码

}

virtual_ipaddress { #定义VIP

192.168.88.15/24 dev eth0 label eth0:0 #VIP地址及绑定网卡和虚接口标签

}

}

virtual_server 192.168.88.15 80 { #定义LVS虚拟服务器

delay_loop 6 #健康检查延时6s开始

lb_algo wrr #调度算法

lb_kind DR #LVS工作模式

persistence_timeout 50 #50s内相同客户端发起请求由同一服务器处理

protocol TCP #虚拟服务器协议

real_server 192.168.88.100 80 { #定义真实服务器

weight 1 #权重

TCP_CHECK { #健康检查方式

connect_timeout 3 #连接超时时间为3s

nb_get_retry 3 #连续3次访问失败则认为真实服务器故障

delay_before_retry 3 #健康检查包时间间隔

}

}

real_server 192.168.88.200 80 {

weight 2

TCP_CHECK {

connect_timeout 3

nb_get_retry 3

delay_before_retry 3

}

}

}

启动服务测试

$root@lvs1 \~$ # ipvsadm -Ln #启动服务前无LVS规则

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

$root@lvs1 \~$ # systemctl enable --now keepalived #加入开机自启并立即启动

$root@lvs1 \~$ # ipvsadm -Ln #启动服务后有LVS规则

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 192.168.88.15:80 wrr persistent 50

-> 192.168.88.100:80 Route 1 0 0

-> 192.168.88.200:80 Route 2 0 0

$root@lvs1 \~$ # ip a s | grep 192.168 #VIP已绑定

inet 192.168.88.5/24 brd 192.168.88.255 scope global noprefixroute eth0

inet 192.168.88.15/24 scope global secondary eth0:0

#同一服务器处理请求

$root@client \~$ # for i in {1..6}

> do

> curl http://192.168.88.15

> done

Welcome to web2

$root@lvs1 \~$ # vim /etc/keepalived/keepalived.conf #注释持久连接时长

...

#persistence_timeout 50

...

$root@lvs1 \~$ # systemctl restart keepalived

$root@client \~$ # for i in {1..6};do curl http://192.168.88.15; done

Welcome to web2

Welcome to web1

Welcome to web2

Welcome to web1

Welcome to web2

# 配置lvs2节点Keepalived软件

$root@lvs1 \~$ # scp /etc/keepalived/keepalived.conf root@192.168.88.6:/etc/keepalived/

$root@lvs2 \~$ # vim /etc/keepalived/keepalived.conf

router_id lvs2 #集群节点唯一标识符

state BACKUP #状态

priority 50 #优先级

$root@lvs2 \~$ # ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

$root@lvs2 \~$ # systemctl start keepalived

$root@lvs2 \~$ # ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 192.168.88.15:80 wrr

-> 192.168.88.100:80 Route 1 0 0

-> 192.168.88.200:80 Route 2 0 0

验证真实服务器健康检查

$root@web1 \~$ # systemctl stop nginx #模拟web1故障

$root@lvs1 \~$ # ipvsadm -Ln #LVS规则中web1被擦除

TCP 192.168.88.15:80 wrr

-> 192.168.88.200:80 Route 2 0 0

$root@lvs2 \~$ # ipvsadm -Ln

TCP 192.168.88.15:80 wrr

-> 192.168.88.200:80 Route 2 0 0

$root@web1 \~$ # systemctl start nginx #模拟web1修复

$root@lvs2 \~$ # ipvsadm -Ln #LVS规则中web1被添加回来

TCP 192.168.88.15:80 wrr

-> 192.168.88.100:80 Route 1 0 0

-> 192.168.88.200:80 Route 2 0 0

$root@lvs2 \~$ # ipvsadm -Ln

TCP 192.168.88.15:80 wrr

-> 192.168.88.100:80 Route 1 0 0

-> 192.168.88.200:80 Route 2 0 0

验证高可用负载均衡

$root@lvs1 \~$ # ip a s | grep 88.15 #VIP绑定于lvs1

inet 192.168.88.15/24 scope global secondary eth0:0

$root@lvs1 \~$ # systemctl stop keepalived #模拟lvs1节点故障

$root@lvs1 \~$ # ip a s | grep 88.15 #VIP释放

$root@lvs1 \~$ # ipvsadm -Ln #LVS规则被清空

$root@lvs2 \~$ # ip a s | grep 88.15 #VIP绑定于lvs2

inet 192.168.88.15/24 scope global secondary eth0:0

$root@lvs2 \~$ # ipvsadm -Ln

TCP 192.168.88.15:80 wrr

-> 192.168.88.100:80 Route 1 0 0

-> 192.168.88.200:80 Route 2 0 0

$root@client \~$ # for i in {1..6}

curl http://192.168.88.15

done #不影响客户端

Welcome to web1

Welcome to web2

Welcome to web1

Welcome to web2

二、Haproxy负载均衡集群

Haproxy相关概念

概念
- HAProxy是可提供高可用性、负载均衡以及基于TCP和HTTP应用的代理
- 是免费、快速并且可靠的一种解决方案
- HAProxy非常适用于并发大（并发达1w以上）web站点，这些站点通常又需要会话保持或七层处理
- 可以很简单安全的整合至当前的架构中，同时可以保护web服务器不被暴露到公网
工作模式
- mode http：只适用于web服务
- mode tcp：适用于各种服务
- mode health：仅做健康检查，很少使用
调度算法
- roundrobin：轮询
- static-rr：加权轮询
- leastconn：最少连接者先处理
- source：根据请求源IP，类似于nginx的ip_hash
- ri：根据请求的URI
- rl_param：根据请求人URL参数'balance url_param'
- rdp-cookie(name) ：根据cookie(name)来锁定并哈希每一次的TCP请求
- hdr(name) ：根据HTTP请求头来锁定每一次HTTP请求

haproxy属于L4和L7负载均衡器，可以在TCP和HTTP层面上进行负载均衡。

其工作原理是将客户端请求转发到后端服务器，从而实现负载均衡。具体来说，haproxy会根据预先定义的负载均衡算法（如轮询、加权轮询、最少连接数等）将请求分配给后端服务器，并且会根据后端服务器的健康状况进行动态调整。同时，haproxy还支持会话保持、SSL终止、请求重定向等高级功能，可以满足各种负载均衡场景的需求。

实验环境准备

主机名	IP地址	角色
pubserver（已存在）	eth0：192.168.88.240	ansible主机
client（已存在）	eth0：192.168.88.10	客户端
proxy	eth0：192.168.88.5	haproxy服务器
web1（已存在）	eth0：192.168.88.100	web服务器
web2（已存在）	eth0：192.168.88.200	web服务器

安装haproxy服务

实验环境准备

关机lvs2节点

$root@lvs2 \~$ # poweroff

lvs1节点安装Haproxy软件

$root@pubserver cluster$ # vim 12_install_haproxy.yml

name: config haproxy

hosts: lvs1

tasks:

name: stop keepalived #停止Keepalived服务

service:

name: keepalived

state: stopped

enabled: false

name: remove softs #卸载软件

yum:

name: ipvsadm,keepalived

state: absent

name: modify hostname #设置主机名

shell: "hostnamectl set-hostname haproxy"

name: install haproxy #安装软件

yum:

name: haproxy

state: present

$root@pubserver cluster$ # ansible-playbook 12_install_haproxy.yml

配置Haproxy

## 配置Haproxy负载均衡集群

配置文件说明

global为全局配置，通常保持默认即可

defaults为缺省配置，如果后续有相同配置则覆盖缺省值

# 配置Haproxy

$root@haproxy \~$ # vim /etc/haproxy/haproxy.cfg

...

#先把包括64行在内的之后的行全部删除，然后添加以下配置

...

listen webservers #定义虚拟服务器

bind 0.0.0.0:80 #定义监听端口

mode http #定义工作模式

balance roundrobin #定义调度算法

server web1 192.168.88.100:80 check inter 2000 rise 2 fall 5

server web2 192.168.88.200:80 check inter 2000 rise 2 fall 5

#check：对后端服务器进行健康检查

#inter：健康检查心跳包发送时间间隔

#rise：连续检查N次有响应则认为健康

#fall：连续检查N次无响应则认为故障

$root@haproxy \~$ # systemctl start haproxy

$root@haproxy \~$ # ss -antlp | grep haproxy

tcp LISTEN 0 128 0.0.0.0:80 0.0.0.0:* users:(("haproxy",pid=33351,fd=5))

访问测试

$root@client \~$ # for i in {1..6}

curl http://192.168.88.5

done

Welcome to web1

Welcome to web2

Welcome to web1

Welcome to web2

Welcome to web1

Welcome to web2

开启Haproxy健康检查页面

Haproxy健康检查页面

# 配置Haproxy

$root@haproxy \~$ # vim /etc/haproxy/haproxy.cfg

...

listen stats #定义虚拟服务器

bind 0.0.0.0:1080 #定义监听端口

stats refresh 30s #定义页面刷新时间

stats uri /stats #定义请求路径

stats auth admin:admin #定义用户/密码

$root@haproxy \~$ # systemctl restart haproxy

$root@haproxy \~$ # ss -antlp | grep haproxy

LISTEN 0 128 0.0.0.0:1080 0.0.0.0:* users:(("haproxy",pid=28627,fd=7))

LISTEN 0 128 0.0.0.0:80 0.0.0.0:* users:(("haproxy",pid=28627,fd=5))

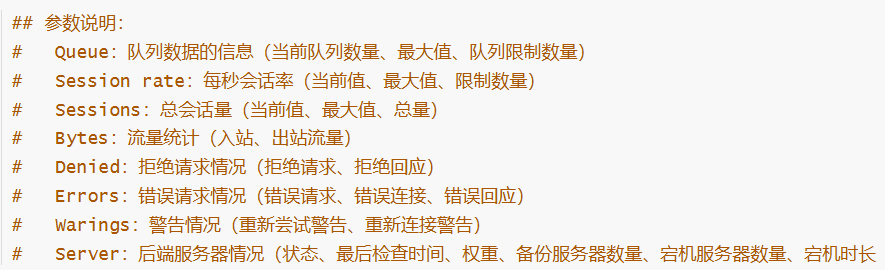

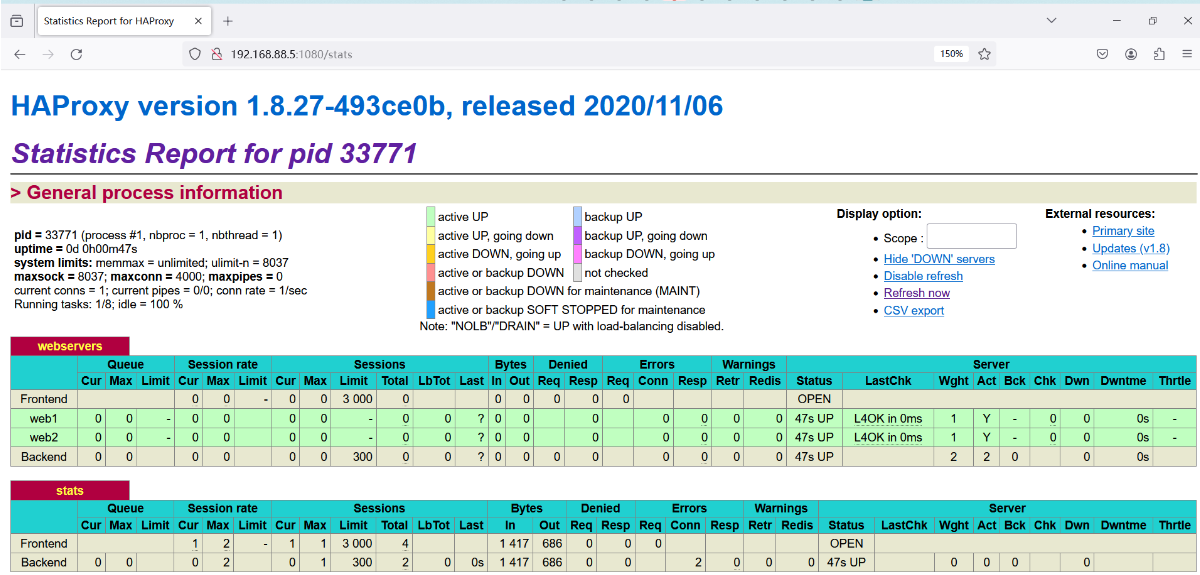

浏览器访问测试： http://192.168.88.5:1080/stats 用户名/密码：admin/admin

三、负载均衡软件对比

适用场景

LVS适用于需要高并发性和稳定性的场景
Nginx适用于静态文件服务和反向代理等应用层负载均衡场景
HAProxy则具备较为丰富的功能和灵活性，适用于多种负载均衡场景

对比

LVS：Linux Virtual Server
- 优点：
  - 高性能：LVS使用Linux内核中的IP负载均衡技术，能够实现非常高的并发处理能力
  - 稳定性：LVS经过长时间的实践应用，成熟稳定，被广泛使用
  - 可用性：支持高可用性的配置，可以实现故障自动切换，提供无中断的服务
  - 灵活性：可根据需要采用多种负载均衡算法，如轮询、加权轮询、哈希等
- 缺点：
  - 配置复杂：相对于其他两个技术，LVS的配置相对较为复杂，需要更深入的了解和配置
  - 功能相对局限：LVS主要是一种传输层负载均衡技术，无法像Nginx和HAProxy那样对应用层协议进行处理
Nginx
- 优点
  - 高性能：Nginx采用了基于事件驱动的异步非阻塞架构，能够处理大量并发连接
  - 负载均衡：Nginx具备内置的负载均衡功能，可以根据配置进行请求的转发
  - 丰富的功能：Nginx支持反向代理、静态文件服务、缓存、SSL等，在Web服务器领域有很广泛的应用
- 缺点
  - 功能相对较少：相对于LVS和HAProxy，Nginx在负载均衡算法和健康检查等方面的功能相对较少
  - 限制于应用层协议：Nginx只能对HTTP和HTTPS等应用层协议进行处理，无法处理其他协议
Haproxy
- 优点
  - 灵活性：HAProxy支持丰富的负载均衡算法和会话保持方式，可以根据需求进行灵活配置
  - 完整的功能：HAProxy支持高可用性配置、健康检查、故障恢复、SSL等功能，在负载均衡领域应用广泛
  - 高性能：HAProxy性能优良，能够处理大量并发连接，并且支持异步IO模型
- 缺点
  - 内存占用：相对于Nginx和LVS，HAProxy在处理大量连接时消耗的内存稍高一些
  - 高可用性：HAProxy需要借助额外的工具来实现高可用性，例如Keepalived

四、扩展

keepalived实现web集群高可用

实验环境

主机名	IP地址	角色
client（已存在）	eth0：192.168.88.10	客户端
web1（已存在）	eth0：192.168.88.100	web服务器，keepalived高可用
web2（已存在）	eth0：192.168.88.200	web服务器，keepalived高可用

配置Keepalived高可用集群

安装Keepalived软件

$root@pubserver cluster$ # vim 08_inst_web_kp.yml

name: install keepalive on webservers

hosts: webservers

tasks:

name: install keepalived #安装软件

yum:

name: keepalived

state: present

$root@pubserver cluster$ # ansible-playbook 08_inst_web_kp.yml

配置Keepalived集群

$root@web1 \~$ # vim /etc/keepalived/keepalived.conf

1 ! Configuration File for keepalived

2

...

11 smtp_connect_timeout 30

12 router_id web1 #设置集群节点唯一标识符

13 vrrp_iptables #手工添加，与vrrp_strict协同工作，自动放行iptables规则

14 vrrp_skip_check_adv_addr

15 vrrp_strict #严格遵守VRRP协议，将iptables默认规则设置为拒绝

16 vrrp_garp_interval 0

17 vrrp_gna_interval 0

18 }

19

20 vrrp_instance VI_1 {

21 state MASTER #状态，节点角色master主，BACKUP备用角色

22 interface eth0 #keepalived监听的网卡

23 virtual_router_id 51 #虚拟路由器唯一表示，范围0-255，

24 priority 100 #优先级

25 advert_int 1 #心跳包频率1s

26 authentication { #认证方式

27 auth_type PASS #认证类型

28 auth_pass 1111 #集群内节点认证密码

29 }

30 virtual_ipaddress {

31 192.168.88.80/24 dev eth0 label eth0:1 #VIP地址及绑定网卡和虚接口标签

32 }

33 }

34 #34行之后的全部删除，后面是lvs相关的配置

$root@web2 \~$ # vim /etc/keepalived/keepalived.conf

1 ! Configuration File for keepalived

2

3 global_defs {

...

11 smtp_connect_timeout 30

12 router_id web2 #集群节点唯一标识

13 vrrp_iptables #放行iptables规则

14 vrrp_skip_check_adv_addr

15 vrrp_strict

16 vrrp_garp_interval 0

17 vrrp_gna_interval 0

18 }

19

20 vrrp_instance VI_1 {

21 state BACKUP #状态

22 interface eth0

23 virtual_router_id 51

24 priority 50 #优先级值低于master

25 advert_int 1

26 authentication {

27 auth_type PASS

28 auth_pass 1111

29 }

30 virtual_ipaddress {

31 192.168.88.80/24 dev eth0 label eth0:1

32 }

33 }

启动服务

$root@web1 \~$ # systemctl start keepalived.service

$root@web2 \~$ # systemctl start keepalived.service

验证VIP绑定情况

$root@web1 \~$ # ip a s | grep 192.168 #web1主机绑定vip

inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0

inet 192.168.88.100/24 brd 192.168.88.255 scope global noprefixroute eth0

inet 192.168.88.80/24 scope global secondary eth0:1

$root@web1 \~$ #

$root@web2 \~$ # ip a s | grep 192.168 #web2主机未绑定vip

inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0

inet 192.168.88.200/24 brd 192.168.88.255 scope global noprefixroute eth0

$root@web2 \~$ #

# 测试高可用

$root@client \~$ # curl http://192.168.88.80 #访问VIP得到web1节点首页内容

Welcome to web1

$root@web1 \~$ # systemctl stop keepalived.service #模拟web1节点故障

$root@client \~$ # curl http://192.168.88.80 #访问VIP得到web2节点首页内容

Welcome to web2

$root@web2 \~$ # ip a s | grep 192.168 #确认web2主机绑定VIP

inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0

inet 192.168.88.200/24 brd 192.168.88.255 scope global noprefixroute eth0

inet 192.168.88.80/24 scope global secondary eth0:1

$root@web1 \~$ # systemctl start keepalived.service #模拟web1节点修复

$root@web1 \~$ # ip a s | grep 192.168 #确认VIP被web1抢占

inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0

104

inet 192.168.88.100/24 brd 192.168.88.255 scope global noprefixroute eth0

inet 192.168.88.80/24 scope global secondary eth0:1

$root@web2 \~$ # ip a s | grep 192.168 #确认VIP被web2释放

inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0

inet 192.168.88.200/24 brd 192.168.88.255 scope global noprefixroute eth0

关联节点服务

配置高可用的web集群时，Keepalived只为服务器提供了VIP
Keepalived不知道服务器上运行了哪些服务
MASTER服务器可以通过跟踪脚本监视本机的80端口，一旦本机80端口失效，则将VIP切换至BACKUP服务器
Keepalived对脚本的要求是，退出码为0表示访问成功；退出码为1表示失败

## 解决Keepalived关联节点服务

编写服务检查脚本

$root@web1 \~$ # vim /etc/keepalived/check_http.sh

#!/bin/bash

ss -antpul | grep -q nginx && exit 0 || exit 1

$root@web1 \~$ # chmod +x /etc/keepalived/check_http.sh

配置Keepalived关联服务

$root@web1 \~$ # vim /etc/keepalived/keepalived.conf

$root@web1 \~$ # cat -n /etc/keepalived/keepalived.conf

1 ! Configuration File for keepalived

2

...

18 }

19

20 vrrp_script chk_http_port {

21 script "/etc/keepalived/check_http.sh" #声明关联的脚本，定义检测脚本位置

22 interval 2 #定义脚本执行频率

23 }

24

25 vrrp_instance VI_1 {

26 state MASTER

27 interface eth0

28 virtual_router_id 51

29 priority 100

30 advert_int 1

31 authentication {

32 auth_type PASS

33 auth_pass 1111

34 }

35 virtual_ipaddress {

36 192.168.88.80/24 dev eth0 label eth0:1

37 }

38 track_script { #引用脚本chk_http_port

39 chk_http_port

40 }

41 }

$root@web1 \~$ # systemctl restart keepalived.service

# 测试高可用配置

$root@web1 \~$ # ip a s | grep 88.80 #确认VIP绑定在web1

inet 192.168.88.80/24 scope global secondary eth0:1

$root@web1 \~$ # systemctl stop nginx.service #模拟web1故障

$root@web1 \~$ # ip a s | grep 88.80 #确认web1释放VIP

$root@web2 \~$ # ip a s | grep 88.80 #确认VIP绑定于web2

inet 192.168.88.80/24 scope global secondary eth0:1

$root@web1 \~$ # systemctl start nginx.service #模拟web1故障修复

$root@web1 \~$ # ip a s | grep 88.80 #确认VIP绑定于web1

inet 192.168.88.80/24 scope global secondary eth0:1

Keepalived，Haproxy负载均衡集群

一、Keepalived概述

概念

功能

使用Keepalived实现LVS高可用

实验环境准备

更新所有主机yum源

配置测试高可用负载均衡集群

lvs1和lvs2节点安装LVS和Keepalived软件

启动服务测试

验证真实服务器健康检查

验证高可用负载均衡

二、Haproxy负载均衡集群

Haproxy相关概念

实验环境准备

安装haproxy服务

实验环境准备

关机lvs2节点

lvs1节点安装Haproxy软件

配置Haproxy

配置文件说明

访问测试

开启Haproxy健康检查页面

Haproxy健康检查页面

浏览器访问测试： http://192.168.88.5:1080/stats 用户名/密码：admin/admin

三、负载均衡软件对比

适用场景

对比

四、扩展

keepalived实现web集群高可用

实验环境

配置Keepalived高可用集群

配置Keepalived高可用集群

安装Keepalived软件

配置Keepalived集群

启动服务

验证VIP绑定情况

编写服务检查脚本

配置Keepalived关联服务
