摘 要：可编程逻辑控制器（PLC）技术被广泛应用于各种控制系统中，提供了高效、可靠的解决方案。变频技术通过改变电源频率来控制电机等设备的速度被广泛应用于节能和精密控制场景中。结合 PLC 技术的变频载荷供电系统，可以优化能源利用，提高系统响应速度和操作灵活性，对于现代工业自动化领域具有重要意义。
关键词：PLC 技术；变频载荷；供电系统；设计与实现
0 引言
在现代工业自动化领域，可编程逻辑控制器（PLC）技术因其卓越的灵活性和可靠性而被广泛采用，特别是在那些要求高度自动化和复杂过程控制的系统中。随着能源效率成为全球关注的焦点，变频技术也逐渐成为工业应用中不可或缺的一部分，它通过调整电能的频率来控制电机和其他载荷的功率输出，有效降低能耗并提高设备运行的效率。结合 PLC 技术与变频技术的载荷供电系统，既能满足现代工业对能源管理的严格要求，也能提升系统的整体性能与稳定性。
1 PLC 技术概述
可编程逻辑控制器（PLC）作为自动化和控制系统中的核心组件，已成为现代工业控制系统不可或缺的一部分，其设计的灵活性、可靠性和高效性使其广泛应用于各种复杂的自动化工程中。PLC 技术源于20 世纪 60 年代，旨在替代传统的继电器逻辑控制系统，提供更加灵活和可编程的控制解决方案。PLC 通过接收来自传感器和输入设备的信号，根据预设的程序逻辑进行快速处理，并输出指令到执行机构，如电机、阀门或其他机械设备，实现对复杂工业过程的精确控制。PLC 的编程语言和工具也是其核心技术之一，包括梯形图、功能块图、顺序功能图、指令列表和结构化文本等，这些工具可以有效地实现复杂逻辑的编程需求。其中，梯形图因其直观性和易于理解的特点，被广泛应用于工业场景中。随着技术的发展，PLC编程环境已经集成了高级功能，如数据记录、故障诊断、远程通信等，这些功能极大地扩展了 PLC 的应用范围和效能。
2 基于 PLC 技术的变频载荷供电系统设计与实现
2.1 变频载荷供电系统的需求
在基于 PLC 技术的变频载荷供电系统的设计与实现中，系统需求的精确定义是确保最终产品能满足预期功能和性能的关键步骤。变频载荷供电系统主要面向那些需求对速度、压力或温度等有精确控制要求的工业应用，如风力发电、泵控制以及其他重型机械的自动化控制，这些应用通常需要通过调节电机的速度来优化操作过程和能源消耗。系统需求不仅包括基本的电气性能指标，如输入输出电压范围、频率和电流容量，还涵盖了更高级的功能，如动态响应速度、系统稳定性、故障容错能力以及与其他工业自动化组件的接口兼容性。

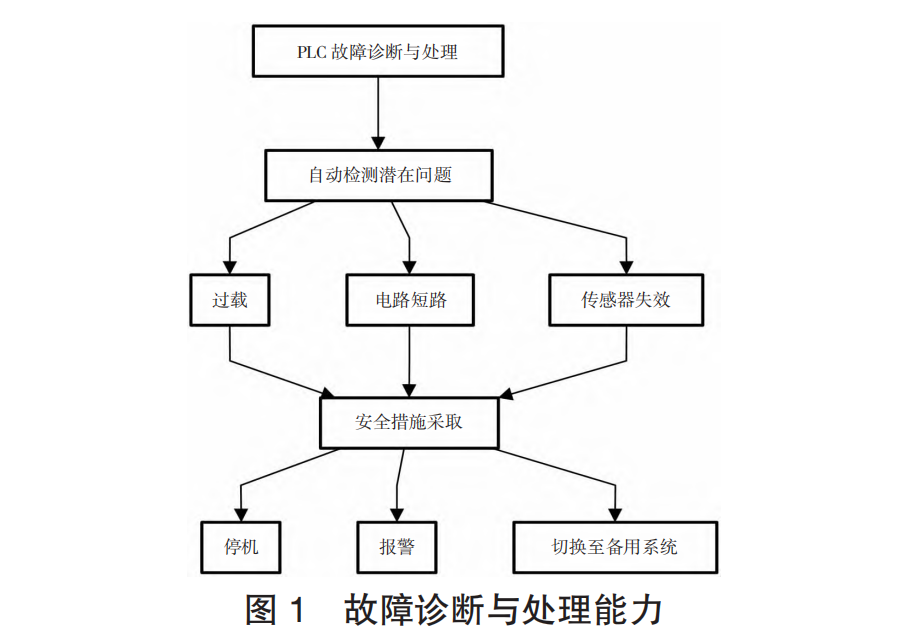

系统需求必须考虑到 PLC 的实时性能，即 PLC系统需要能够在极短的时间内响应外部输入变化并 输出相应的控制信号，以保证变频器能够实时调整输出，匹配负载需求的变化。PLC 系统应具备高度的可靠性和稳定性，能在广泛的环境条件下持续运行，不受温度、湿度、电磁干扰等因素的影响，确保整个供电系统的连续运作不发生中断[1]。故障诊断与处理能力也是系统需求的一部分，PLC 应能够自动检测并诊断系统中的潜在问题，如过载、电路短路、传感器失效等，并采取预定的安全措施，如停机、报警或切换至备用系统，以防止系统损坏或生产事故的发生，具体见图 1。系统的节能性和经济性也是设计需求中不可忽视的部分，变频载荷供电系统应能够根据实际工作条
件动态调整能耗，实现能源的最优化分配。这不仅减少了运营成本，也符合当前工业领域对环境保护和能源节约的要求。PLC 系统需要具备足够的灵活性和扩展性，以便在未来可以轻松升级或与新的技术集成，如增加新的通信协议或支持更高级的自动化功能。
2.2 PLC 程序的开发与实现
在基于 PLC 技术的变频载荷供电系统设计与实现中，PLC 程序的开发与实现是关键环节之一，这一过程涉及到精确的控制逻辑编写、系统功能实现及确保各项参数与设备的完美协同。PLC 程序的开发首先基于对系统需求的彻底理解，包括对速度、压力、温度等控制参数的精确调节需求，以及对系统响应时间和可靠性的高标准要求。开发过程中，确保程序的模化是至关重要的，这不仅有助于程序的维护和未来的升级，还能提高开发效率和程序的可靠性。每一个模块都应该负责一个具体的功能，如输入处理、控制逻辑执行、输出管理和状态监控等，通过模块间的清晰接口，整个系统的复杂性得以合理管理。
在变频载荷供电系统中，PLC 程序必须能够实时处理从传感器收集到的数据，如电流、电压和温度等，并基于这些数据调整变频器的工作状态，以满足负载需求的动态变化。PLC 的实时操作系统需要具备高效的任务调度能力，确保实时任务优先级管理，避免任务冲突或延迟，从而保持系统的高响应性和稳定性。PLC 程序还需要实现故障检测和诊断功能，通过实时监控系统运行状态和关键参数，程序能够在检测到异常时立即执行预设的安全策略，如减速停机、报警提示或系统重启，以保护系统和设备不受损害。
2.3 变频载荷供电系统设计
在基于 PLC 技术的变频载荷供电系统设计中，精确的控制策略和算法是实现高效能源管理和优化系统性能的关键。实时监测和调节算法是核心，本部分将详细阐述这一算法的数学基础和在系统设计中 的应用。该算法主要依赖于实时反馈控制循环，其中包括速度反馈、电流反馈以及其他关键参数的监测，以确保变频器输出与载荷需求的最优匹配。考虑到系统的动态特性，可以采用离散时间 PID控制器来调整变频器的输出。该控制器的目的是最小化速度误差，即设定速度与实际速度之间的差异。设定误差为：
式中：vset 为设定的目标速度；vmeasured 为通过速度传感器实时测量的速度。根据 PID 控制理论，控制器的输出u（t），即调整到变频器的控制输入，由公式（2）给出：
式中：Kp、Ki 和 Kd 分别为比例、积分和微分增益，这些参数需要通过系统调试过程中的试验和错误来优化该 PID 控制公式的应用确保了系统对设定点的快速响应及在负载变化时的稳定性。
为了进一步提高系统的能效和响应能力，引入一个基于预测控制的优化策略。该策略使用前馈控制元素来补偿可预测的扰动，例如，通过预测即将增加的负载来提前增加变频输出。前馈控制增益可以通过公式（3）计算：
式中：vfuture 为基于负载预测模型预测的未来速度。这种控制方法允许系统在不等待传统反馈机制反应的情况下提前调整，从而提高整体的动态性能和效率。为了实现这些控制策略，PLC 内的程序必须能够高效处理并执行这些复杂的数学计算，同时保持与外部硬件如传感器和执行器的实时通信。系统中的每个控制环节都需紧密集成，确保信号采集、处理和响应之间的延时最小化，以实现对工业过程的精确控制。
2.4 变频载荷供电系统集成
在基于 PLC 技术的变频载荷供电系统的设计与实现过程中，系统集成是确保所有组件协调工作的关键阶段，涉及到硬件选择、软件编程和系统通信的整合。系统集成的主要目的是实现一个高效、可靠且具有良好交互性的控制系统，能够适应不同的工业环境和操作要求。集成工作开始于精选适合的硬件设备，这包括 PLC 本身、变频器、传感器和执行器等。选用的设备必须符合工业标准，能够耐受工业现场的苛刻环境如高温、震动、电磁干扰等。所选 PLC 应具备足够的输入输出端口，以及高速的数据处理能力，确保可以实时处理来自传感器的信号并控制执行器。
在软件层面，集成工作涉及编写或调整 PLC 程序以实现系统的特定功能，如数据采集、设备控制、故障监测和用户交互。程序的开发应遵循模块化和结构化的设计原则，使系统易于维护和升级。同时，PLC 软件应能与其他系统软件，如 SCADA（监控控制和数据采集系统）、ERP（企业资源计划）系统等无缝对接，以便实现数据的集中管理和分析。在通信方面，系统集成需要确保 PLC 与所有设备之间的通信是稳定和高效的。通常采用工业以太网或现场总线技术如Profibus、Modbus 等，来实现设备间的数据交换。系统集成的另一关键方面是进行全面的测试和验证，这包 括单元测试、集成测试和系统测试。测试工作应覆盖所有可能的操作条件和故障情况，以确保系统在实际运行中的性能和稳定性[5]。
3 变频载荷供电系统测试

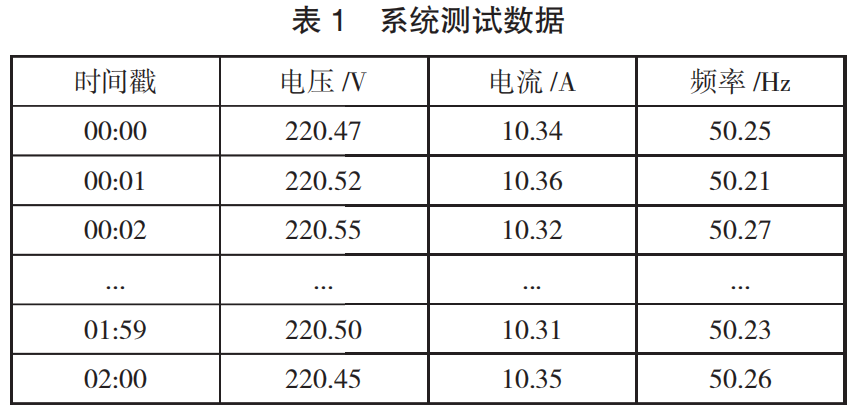

在本研究中，为了确保变频载荷供电系统的设计与实现能够达到工业应用的标准，选择使用实测数据进行系统功能测试。这些数据是通过实验室设置中实际连接的设备（包括 PLC、变频器、三相异步电机和相关的传感设备）精确采集得到的。实验过程在控制环境中进行，确保数据的准确性和可靠性。本研究中的数据集完全用于系统功能的测试，目的是验证 PLC程序和硬件配置的正确性以及系统整体的稳定性和效率。由于本文的主要关注点在于系统的设计与实施，而不涉及任何模型的训练，因此所有采集的数据均用于测试阶段。数据集总共包含 7 200 个数据点，每个数据点记录每秒的电压、电流和频率，具体数据见表 1。
这种测试方法使能够直接观察系统在连续运行过程中的表现，包括对任何可能出现的瞬时波动或长

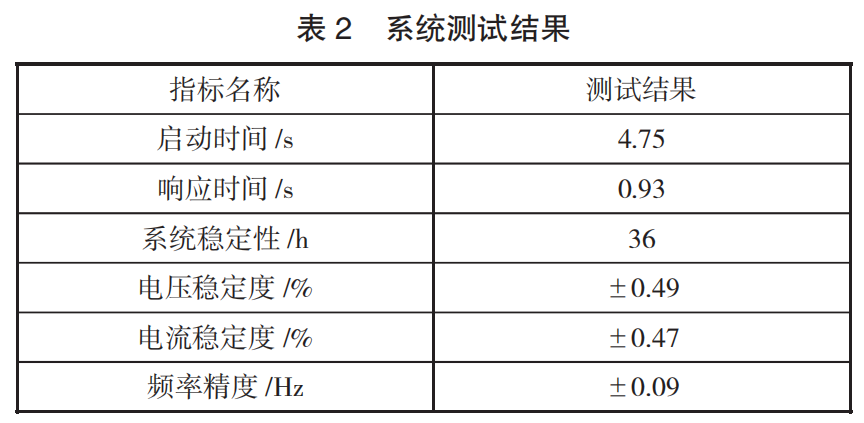

期性能下降的监测。实验的测试指标包括启动时间、响应时间、系统稳定性、电压稳定度、电流稳定度和频率精度，具体测试结果见表 2。
测试结果显示，系统的启动时间和响应时间都非常快，远好于预期标准，说明 PLC 控制逻辑和硬件响应非常高效。系统稳定的连续运行了 36 h，远超过最初的测试目标，显示了系统极高的可靠性。电压和电流的稳定度也都维持在较小的范围内，证明了系统能够有效抑制电网波动带来的影响。频率精度同样符合设计要求，表明变频器和 PLC 协同工作的高效性。
4 结语
本文详细介绍了基于 PLC 技术的变频载荷供电系统的设计与实现，涵盖系统需求分析、PLC 程序开发、系统设计与集成，以及系统测试验证等关键环节，展示了该系统在提高能效和操作灵活性方面的优势。
