【Jenkins+GitLab 自动化构建部署实战教程：环境介绍、服务部署、密钥配置、项目推送与自动编译打包全流程详解】

提示：本文原创作品，良心制作，干货为主，简洁清晰，一看就会

Jenkins+Gitlab+maven项目实战

前言
一、环境介绍
二、部署gitlab
三、部署Jenkins环境
- [3.1 Jenkins上需要部署哪些软件？](#3.1 Jenkins上需要部署哪些软件？)
- [3.2 安装maven](#3.2 安装maven)
- [3.3 安装插件](#3.3 安装插件)
- [3.4 jenkins配置JDK和Maven](#3.4 jenkins配置JDK和Maven)
- [3.5 配置后端服务器](#3.5 配置后端服务器)
- [3.6 配置Jenkins密钥](#3.6 配置Jenkins密钥)
- - [3.6.1 生成密钥](#3.6.1 生成密钥)
  - [3.6.2 给gitlab配置公钥](#3.6.2 给gitlab配置公钥)
  - [3.6.3 给后端服务器设置免密](#3.6.3 给后端服务器设置免密)
  - [3.6.4 配置私钥到Jenkins服务器上](#3.6.4 配置私钥到Jenkins服务器上)
四、构建项目
- [4.1 准备开源项目](#4.1 准备开源项目)
- [4.2 gitlab上新建项目test-project](#4.2 gitlab上新建项目test-project)
- [4.3 推送测试项目到gitlab](#4.3 推送测试项目到gitlab)
- [4.4 jenkins项目配置](#4.4 jenkins项目配置)
- - [4.4.1 jenkins新建项目](#4.4.1 jenkins新建项目)
  - [4.4.2 设置保留策略](#4.4.2 设置保留策略)
  - [4.4.3 添加身份验证](#4.4.3 添加身份验证)
  - [4.4.4 设置自动编译打包](#4.4.4 设置自动编译打包)
  - [4.4.5 配置后端服务器](#4.4.5 配置后端服务器)
- [4.5 构建项目](#4.5 构建项目)
- [4.6 二次构建](#4.6 二次构建)

前言

如果对Jenkins部署不了解的可以参考这篇文章https://blog.csdn.net/m0_63756214/article/details/155387987?spm=1001.2014.3001.5502

如果对gitlab部署不了解的可以参考这篇文章
https://blog.csdn.net/m0_63756214/article/details/155339506?spm=1001.2014.3001.5501

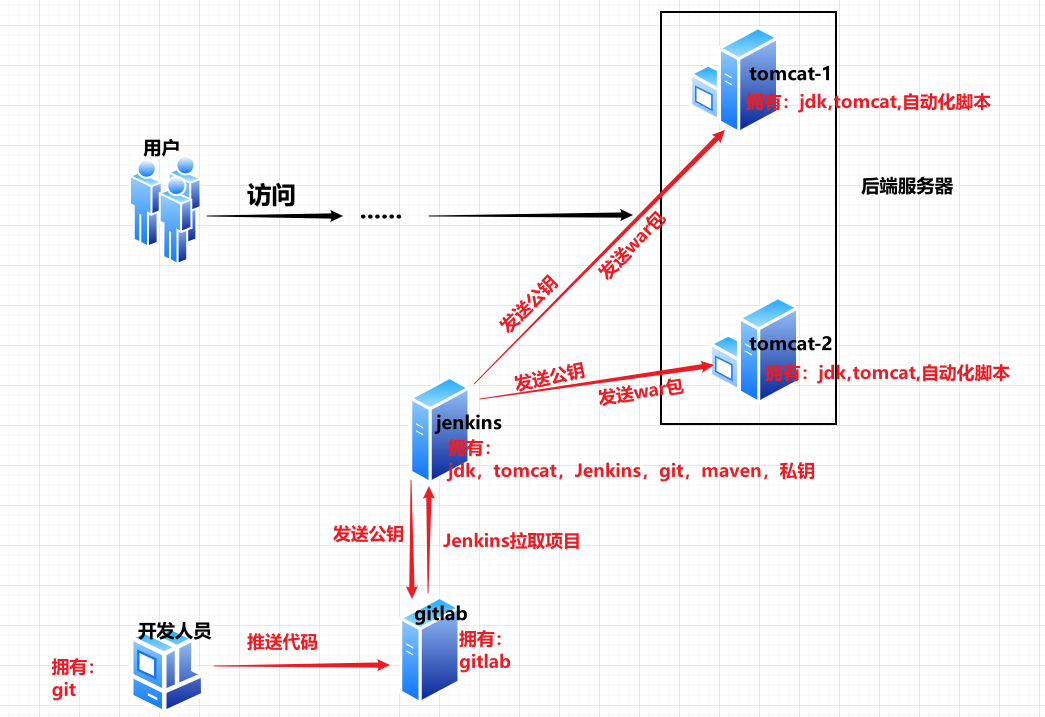

一、环境介绍

角色定位	主机名	ip	部署软件及版本	运行内存	作用
代码仓库服务器	gitlab	192.168.136.10	gitlab 最新版	最少3G	充当远程代码仓库，存储项目源码，管理代码提交、分支及合并流程
开发机	developer	192.168.136.20	git 最新版	最少1G	模拟开发人员，通过Git工具与GitLab仓库交互，完成代码拉取、开发及推送
CI/CD调度服务器	jenkins	192.168.136.30	jdk11，tomcat10.1.49，maven3.9.11，jenkins2.504，git 最新版	最少3G	实现自动代码拉取、构建、测试及部署，完成CI/CD全流程自动化
后端应用服务器-1	tomcat-1	192.168.136.134	jdk11,tomcat9.0.112	最少1G	模拟生产/测试环境后端节点，接收Jenkins部署的应用程序，提供服务访问
后端应用服务器-2	tomcat-2	192.168.136.135	jdk11,tomcat9.0.112	最少1G	模拟生产/测试环境后端节点，接收Jenkins部署的应用程序，提供服务访问

二、部署gitlab

如果对gitlab部署不了解的可以参考这篇文章，我在这就不过多赘述了
https://blog.csdn.net/m0_63756214/article/details/155339506?spm=1001.2014.3001.5501

三、部署Jenkins环境

3.1 Jenkins上需要部署哪些软件？

Jenkins机器上除了要安装Jenkins的war包之外，还要安装jdk，tomcat，maven，git，还要生成密钥对
Jenkins 本身只是"自动化调度平台"，不自带运行依赖、构建工具和安全通信能力，这些组件是支撑它完成"自动化构建/部署"核心功能的基础
Tomcat（运行容器） → 承载 Jenkins（调度平台） →远程仓库拉取代码→ 调用 JDK（编译基础） + Maven（构建工具） → 依赖 密钥（安全通信） 完成跨服务/跨服务器操作

组件	核心作用
Jenkins war 包	自动化任务的"调度平台"（发号施令）
JDK	Jenkins依赖 JDK 提供的 Java 运行环境
Tomcat	一个专门运行 Java Web 应用的盒子；它会启动自身进程，监听 8080端口，自动解析 Jenkins 的 war 包
git	从gitlab中拉取代码
Maven	编译代码、下载依赖、打包成 jar/war
密钥	公钥发给gitlab，后端服务器；私钥配置到Jenkins上

3.2 安装maven

由于我之前已经配置过Jenkins，并在其安装了jdk，tomcat，所以我现在只需安装git，maven即可

如果对Jenkins部署不了解的可以参考这篇文章https://blog.csdn.net/m0_63756214/article/details/155387987?spm=1001.2014.3001.5502

Maven官网：https://maven.apache.org/install.html

bash 复制代码

#安装git
[root@jenkins ~]# yum -y install git
#安装maven
[root@jenkins ~]# wget https://dlcdn.apache.org/maven/maven-3/3.9.11/binaries/apache-maven-3.9.11-bin.tar.gz
[root@jenkins ~]# ls
apache-maven-3.9.11-bin.tar.gz  apache-tomcat-10.1.49.tar.gz  jenkins.war  jdk-17.0.17_linux-x64_bin.tar.gz
[root@jenkins ~]# tar xf apache-maven-3.9.11-bin.tar.gz -C /usr/local/java/
[root@jenkins ~]# mv /usr/local/java/apache-maven-3.9.11/ /usr/local/java/maven
[root@jenkins ~]# vim /etc/profile   #在文件中添加以下几行
export JAVA_HOME=/usr/local/java
export CLASSPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib:$JAVA_HOME/lib/tools.jar
export MAVEN_HOME=/usr/local/java/maven
export PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$MAVEN_HOME/bin:$PATH
[root@jenkins ~]# source /etc/profile  #加载配置文件
[root@jenkins ~]# mvn -v   #查看maven版本
Apache Maven 3.9.11 (3e54c93a704957b63ee3494413a2b544fd3d825b)
Maven home: /usr/local/java/maven
Java version: 17.0.17, vendor: Oracle Corporation, runtime: /usr/local/java
Default locale: zh_CN, platform encoding: UTF-8
OS name: "linux", version: "3.10.0-1160.el7.x86_64", arch: "amd64", family: "unix"

3.3 安装插件

要实现Jenkins CI/CD效果，还需要下载一些插件
Maven 相关插件：用于后端项目的编译与打包操作
Deploy 相关插件：支持将代码自动化部署至 Tomcat 服务器
Git 相关插件：保障与 GitLab 代码仓库的拉取、提交等版本控制操作
SSH 相关插件：通过 SSH 协议完成服务器间的文件传输与远程命令执行

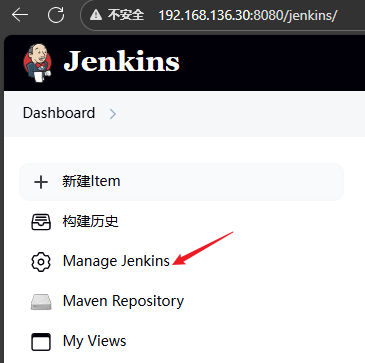

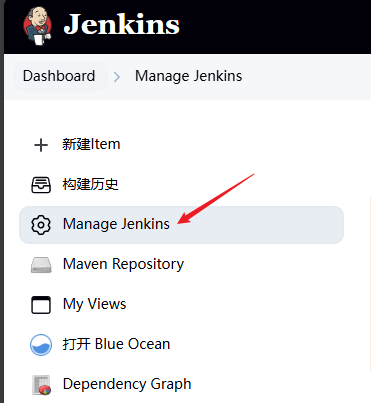

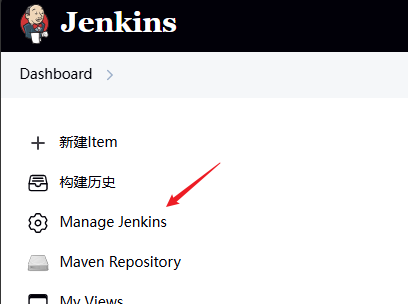

点击"Manage Jenkins"

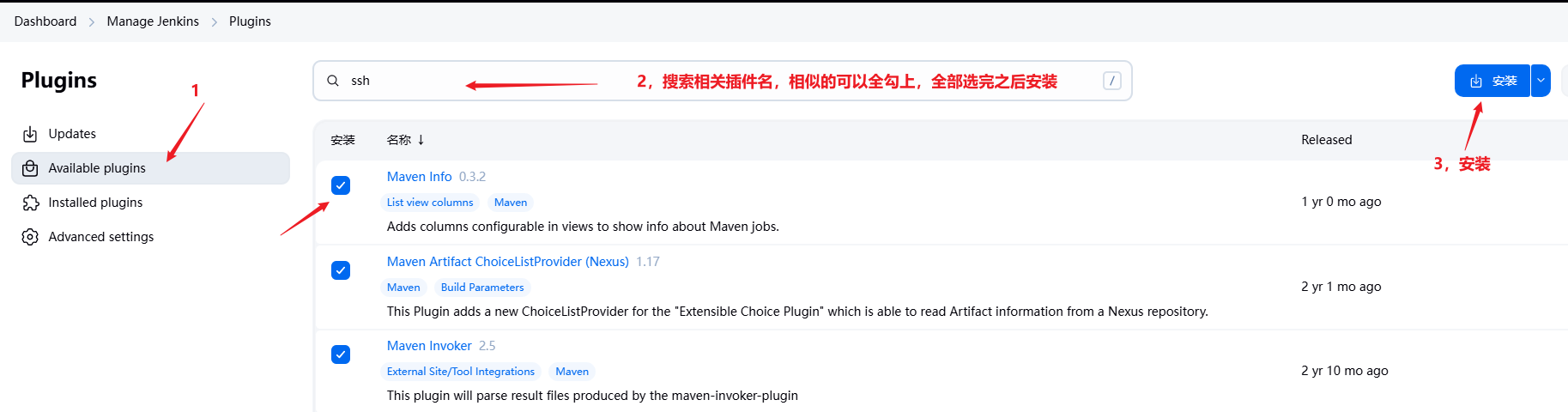

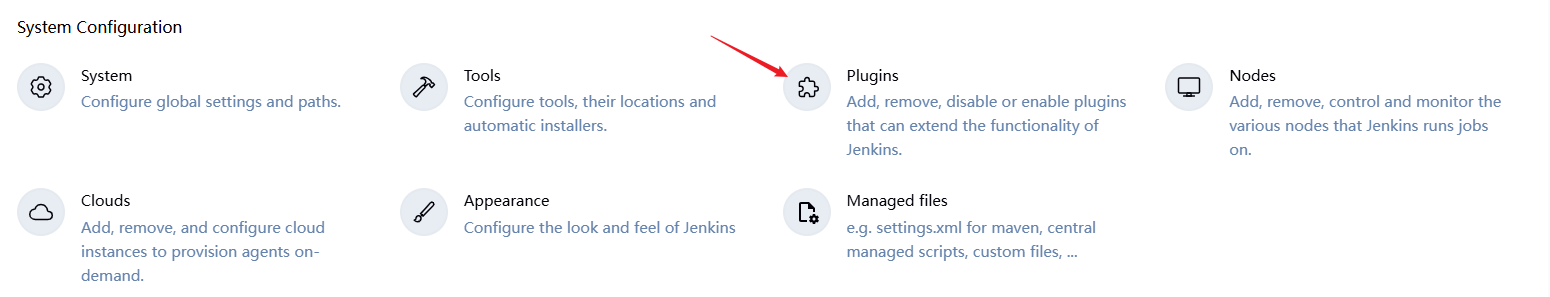

下拉找到"plugins"

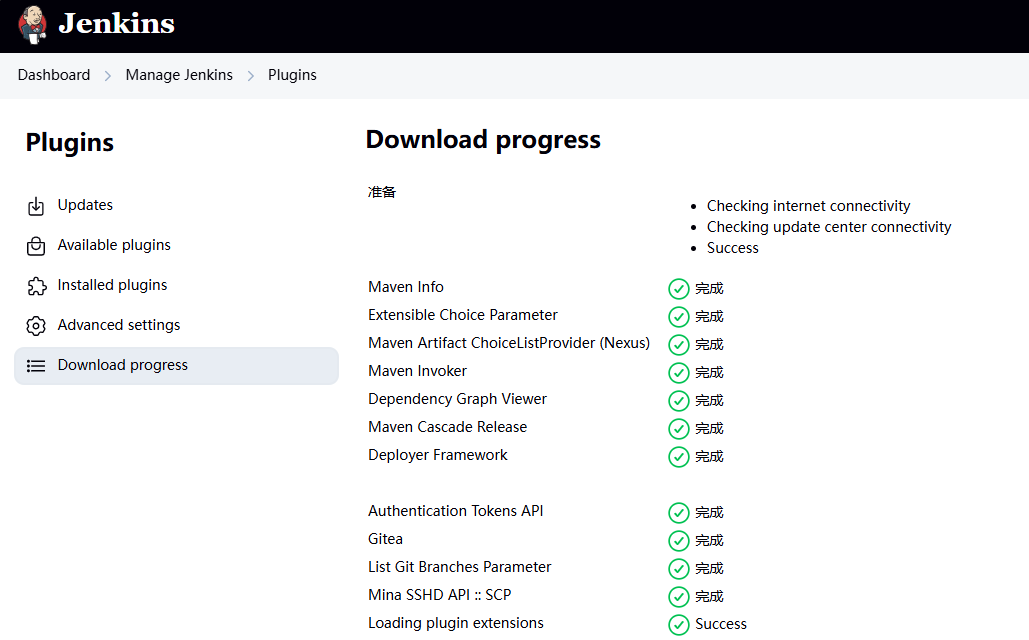

下载完成之后的界面，由于我之前已经安装过一些插件了，所以现在这个界面的插件比较少，大家在选择安装插件的时候可以把相关的都勾选上

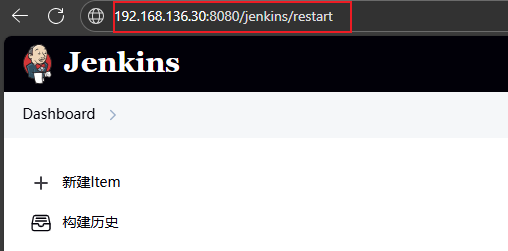

安装插件之后最好重启一下Jenkins，输入ip地址:8080/jenkins/restart回车

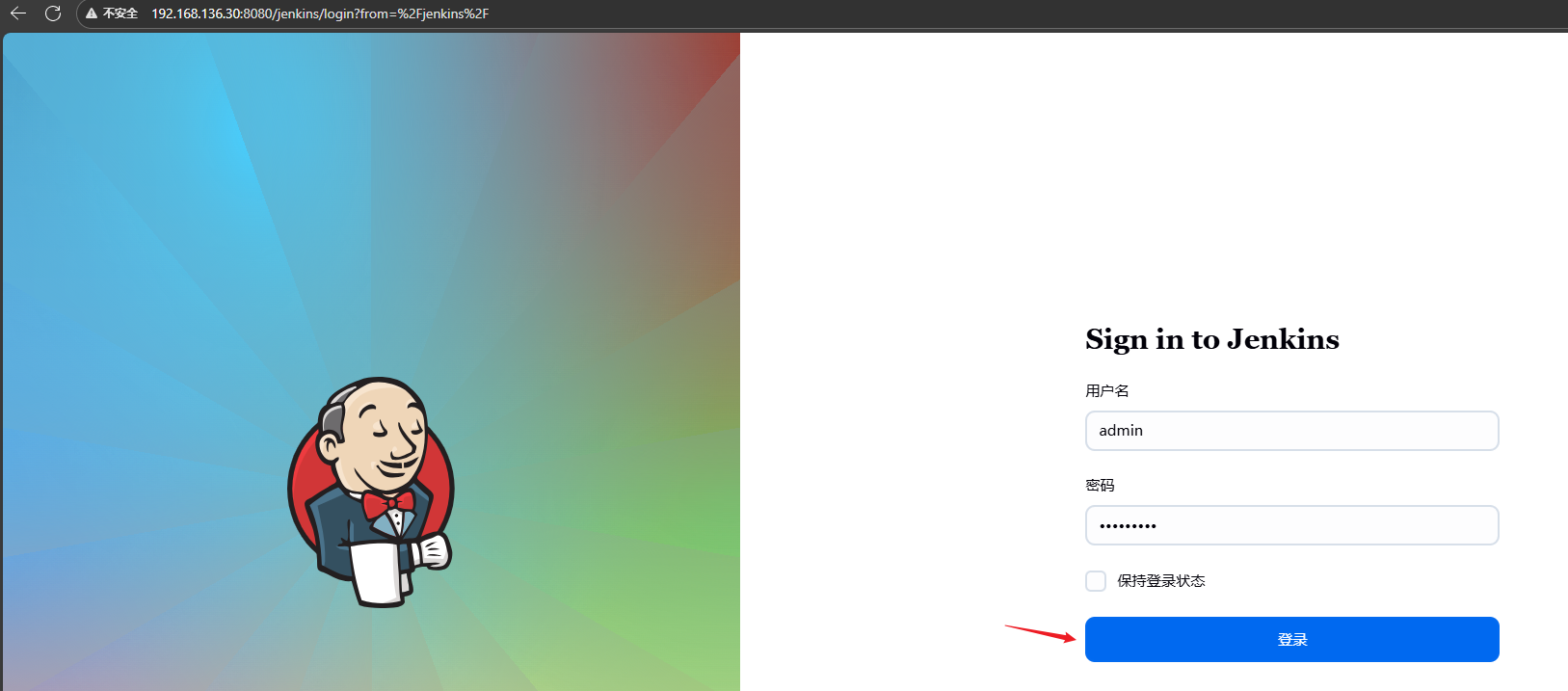

重新登录

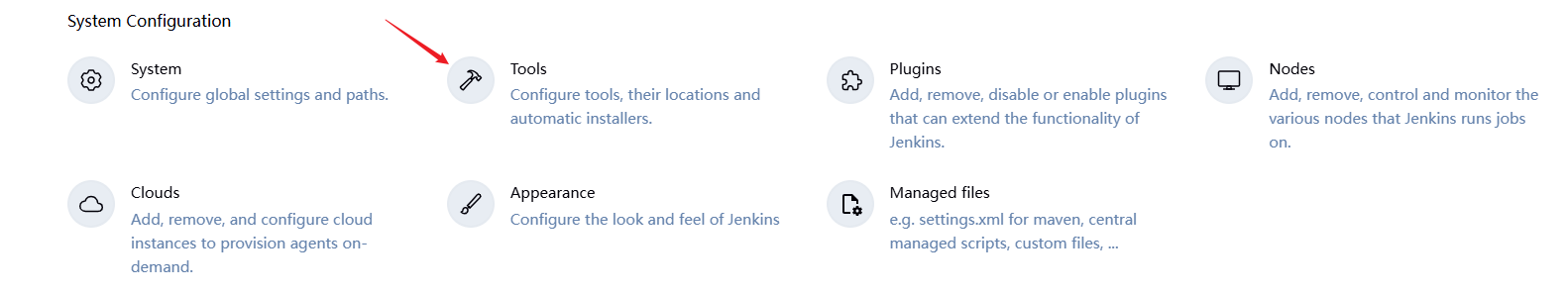

3.4 jenkins配置JDK和Maven

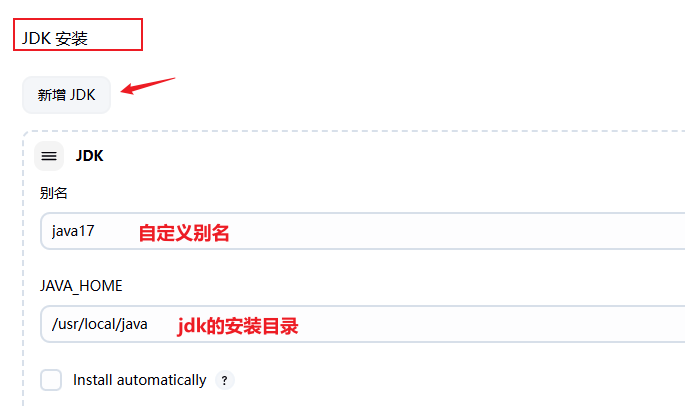

下拉找到"JDK安装"

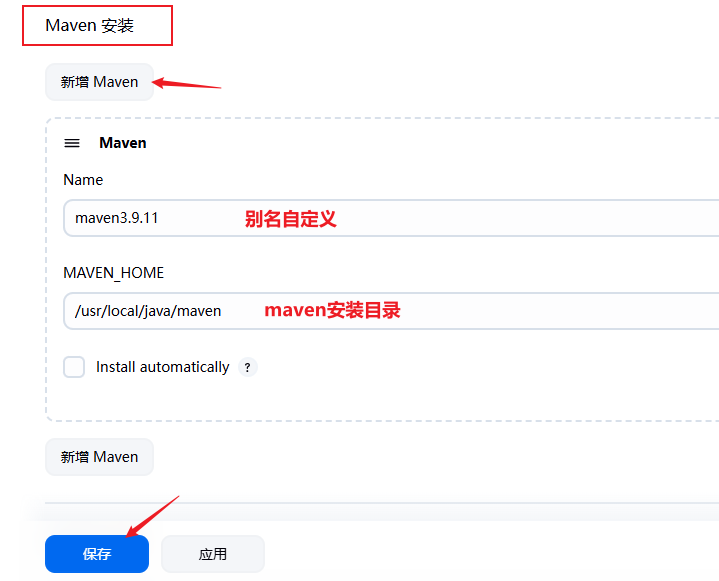

下拉找到"Maven安装"，如果找不到就是没有安装相关插件

点击"保存"：保存并退出

点击"应用"：保存

3.5 配置后端服务器

后端服务器上需要安装jdk，tomcat，自动部署脚本

jdk：提供Java运行环境

tomcat：用于部署和运行 Java Web 应用，自动解压 WAR 包为可运行的项目目录

自动部署脚本："人工部署" 转化为 "自动化部署"

bash 复制代码

#tomcat2同样操作
root@tomcat-1:~# wget https://dlcdn.apache.org/tomcat/tomcat-9/v9.0.112/bin/apache-tomcat-9.0.112.tar.gz   #下载tomcat
root@tomcat-1:~# ls
apache-tomcat-9.0.112.tar.gz  jdk-17.0.17_linux-x64_bin.tar.gz
root@tomcat-1:~# tar xf jdk-17.0.17_linux-x64_bin.tar.gz -C /usr/local
root@tomcat-1:~# mv /usr/local/jdk-17.0.17/ /usr/local/java
root@tomcat-1:~# tar xf apache-tomcat-9.0.112.tar.gz -C /usr/local/
root@tomcat-1:~# mv /usr/local/apache-tomcat-9.0.112/ /usr/local/tomcat
root@tomcat-1:~# vim /etc/profile
export JAVA_HOME=/usr/local/java
export CLASSPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib:$JAVA_HOME/lib/tools.jar
export PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$PATH
export TOMCAT_HOME=/usr/local/tomcat
root@tomcat-1:~# source /etc/profile   #加载配置文件
root@tomcat-1:~# java --version  #一定要能看到版本
java 17.0.17 2025-10-21 LTS
Java(TM) SE Runtime Environment (build 17.0.17+8-LTS-360)
Java HotSpot(TM) 64-Bit Server VM (build 17.0.17+8-LTS-360, mixed mode, sharing)

bash 复制代码

#部署脚本，脚本逻辑如下：
创建目录 → 迁移新WAR包并校验 → 检查是否有旧WAR包 →
  ├─ 有旧包：备份 → 停止Tomcat → 删除旧包 → 部署新包 → 启动Tomcat
  └─ 无旧包：停止Tomcat → 部署新包 → 启动Tomcat

root@tomcat-1:~# vim /opt/auto-jenkins.sh
#!/usr/bin/bash
#本脚本适用于jenkins持续集成，实现备份war包到代码更新上线！使用时请注意全局变量。
#================
#Defining variables
export JAVA_HOME=/usr/local/java    #java环境变量路径
webapp_path="/usr/local/tomcat/webapps"   #Tomcat的webapps目录
tomcat_run="/usr/local/tomcat/bin"   #Tomcat的bin目录
timestamp=$(date +%F_%H%M%S)
updata_path="/opt/update/${timestamp}"   #新war包的临时存放目录
backup_path="/opt/backup/${timestamp}"   #旧war包的备份目录
files_dir="easy-springmvc-maven"   #war包解压后的项目目录名（Tomcat 会自动解压 WAR 包为同名目录）
files="easy-springmvc-maven.war"  #待部署的war包文件名
job_path="/root/upload"   #Jenkins上传war包的目录（Jenkins 构建后将 WAR 包放到此目录）

#环境准备：目录创建+war包迁移
echo "Creating related directory"
mkdir -p $updata_path
mkdir -p $backup_path

echo "Move the uploaded war package to the update directory"
mv $job_path/$files $updata_path
if [ ! -f $updata_path/$files ];then
        echo "新war包不存在，部署失败"
        exit 1
fi

echo "========================================================="
cd /opt
echo "Backing up java project"
if [ -f $webapp_path/$files ];then
        # 分支1：存在旧WAR包 → 先备份，再部署
        tar czf ${backup_path}/${timestamp}.tar.gz $webapp_path
        if [ $? -ne 0 ];then
                echo "打包失败，自动退出"
                exit 2
        else
                # 停止Tomcat
                echo "Checking if tomcat is started"
                $tomcat_run/shutdown.sh
                sleep 10  # 等待10秒，让Tomcat优雅停止
                # 检查Tomcat是否仍在运行（获取PID）
                tomcat_pid=$(ps -ef | grep "CATALINA_HOME=/usr/local/tomcat" | grep -v grep | awk '{print $2}')
                if [ -n "$tomcat_pid" ];then
                         echo "tomcat优雅停止失败，强制终止Tomcat"
                         kill -9 $tomcat_pid  # 强制杀死Tomcat进程
                         sleep 5
                         # 再次检查是否终止成功
                         tomcat_pid_final=$(ps -ef | grep "CATALINA_HOME=/usr/local/tomcat" | grep -v grep | awk '{print $2}')
                         if [ -n "$tomcat_pid_final" ];then
                                 echo "Tomcat强制终止失败，退出"
                                 exit 3  # 退出码3表示"Tomcat终止失败"
                         fi
                fi
                # 删除旧WAR包和解压目录
                cd $webapp_path
                rm -rf $files && rm -rf $files_dir
                # 复制新WAR包到Tomcat的webapps目录
                cp $updata_path/$files $webapp_path
                # 启动Tomcat
                cd /opt
                $tomcat_run/startup.sh
                sleep 10  # 等待Tomcat启动
                # 输出Tomcat的PID，验证是否启动成功
                echo "显示tomcat的pid"
                echo "`ps -ef | grep "CATALINA_HOME=/usr/local/tomcat" | grep -v grep | awk '{print $2}'`"
                echo "tomcat startup"
                echo "请手动查看tomcat日志。脚本将会自动退出"
        fi
else
        # 分支2：不存在旧WAR包 → 直接部署（无需备份）
        echo "Checking if tomcat is started"
        $tomcat_run/shutdown.sh
        sleep 10
        # 检查并强制终止Tomcat（逻辑同分支1）
        tomcat_pid=$(ps -ef | grep "CATALINA_HOME=/usr/local/tomcat" | grep -v grep | awk '{print $2}')
        if [ -n "$tomcat_pid" ];then
                echo "tomcat优雅停止失败，强制终止Tomcat"
                kill -9 $tomcat_pid
                sleep 5
                tomcat_pid_final=$(ps -ef | grep "CATALINA_HOME=/usr/local/tomcat" | grep -v grep | awk '{print $2}')
                if [ -n "$tomcat_pid_final" ];then
                        echo "Tomcat强制终止失败，退出"
                        exit 3
                fi
        fi
        # 复制新WAR包到webapps目录
        cp $updata_path/$files $webapp_path
        # 启动Tomcat（逻辑同分支1）
        $tomcat_run/startup.sh
        sleep 10
        echo "显示tomcat的pid"
        echo "`ps -ef | grep "CATALINA_HOME=/usr/local/tomcat" | grep -v grep | awk '{print $2}'`"
        echo "tomcat startup"
        echo "请手动查看tomcat日志。脚本将会自动退出"
fi
root@tomcat-1:~# chmod +x  /opt/auto-jenkins.sh   #给脚本执行权限

3.6 配置Jenkins密钥

3.6.1 生成密钥

bash 复制代码

[root@jenkins ~]# ssh-keygen   #生成密钥对，一直回车
[root@jenkins ~]# ls .ssh/   #id_rsa私钥；id_rsa.pub公钥
id_rsa  id_rsa.pub

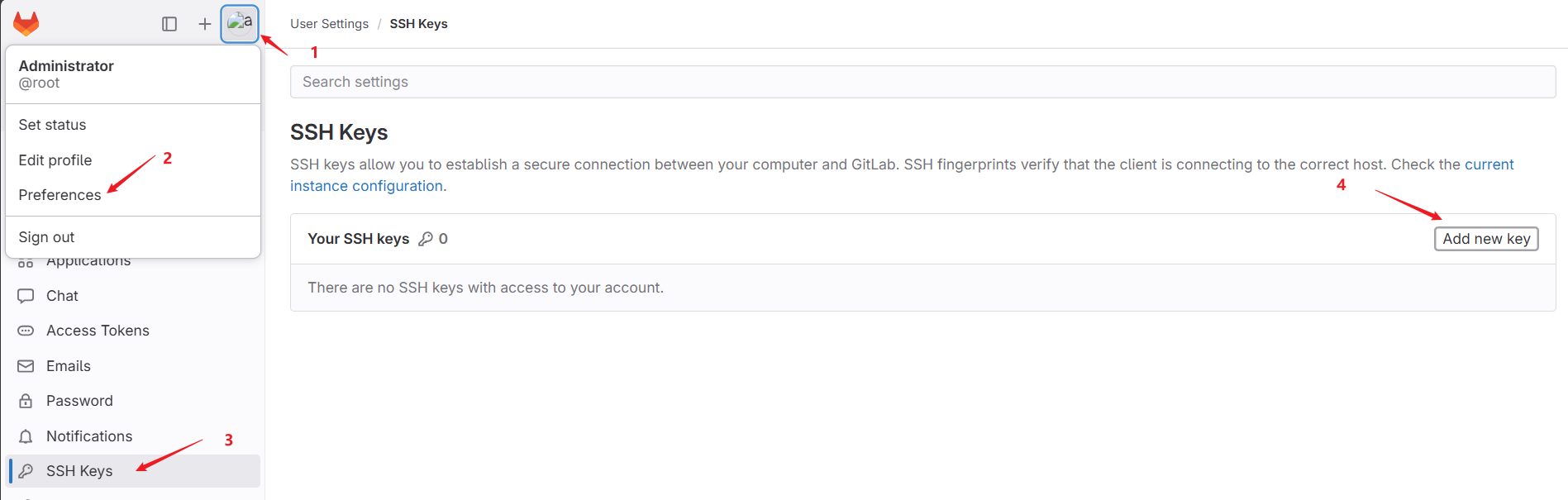

3.6.2 给gitlab配置公钥

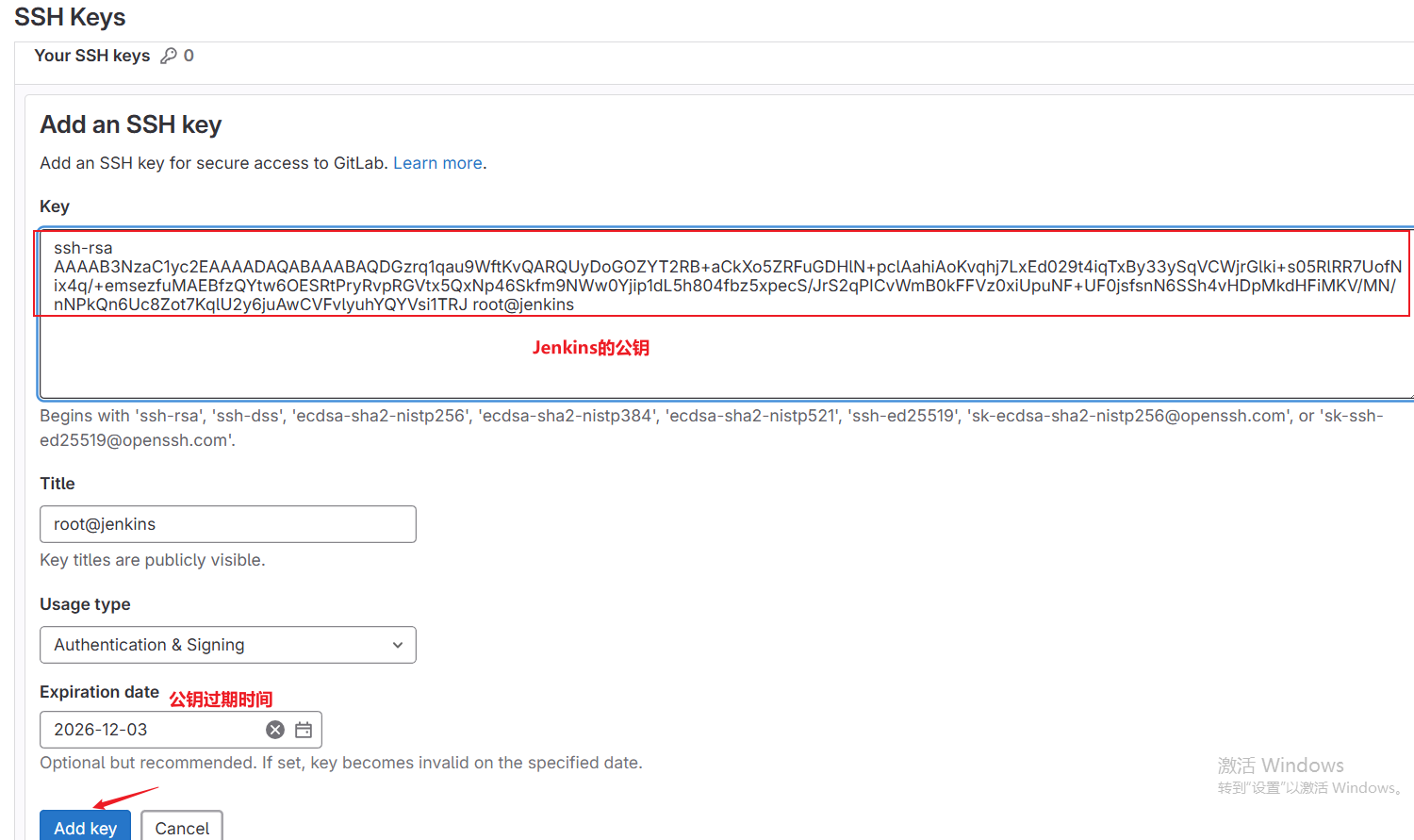

给gitlab配置公钥：让Jenkins免密拉取代码

cat .ssh/id_rsa.pub查看公钥并复制

3.6.3 给后端服务器设置免密

给后端服务器配置公钥：让Jenkins免密部署项目：Jenkins 构建出jar/war 包后，需要把包上传到 "后端服务器"，并执行启动/重启服务的命令；这个时候就需要用到免密

bash 复制代码

[root@jenkins ~]# ssh-copy-id root@192.168.136.134   #公钥发送到tomcat-1
[root@jenkins ~]# ssh-copy-id root@192.168.136.135   #公钥发送到tomcat-2

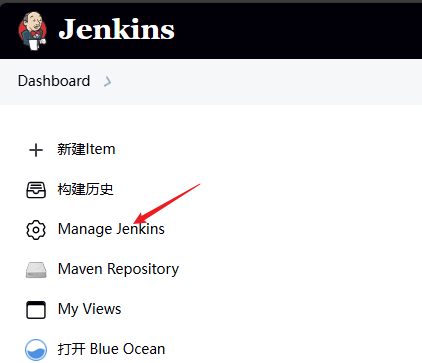

点击"Manage Jenkins"，配置SSH-Server

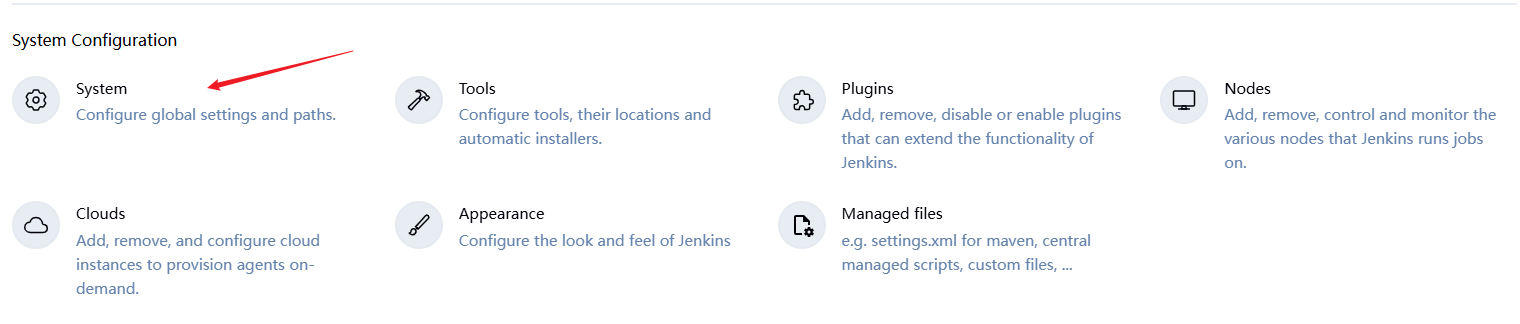

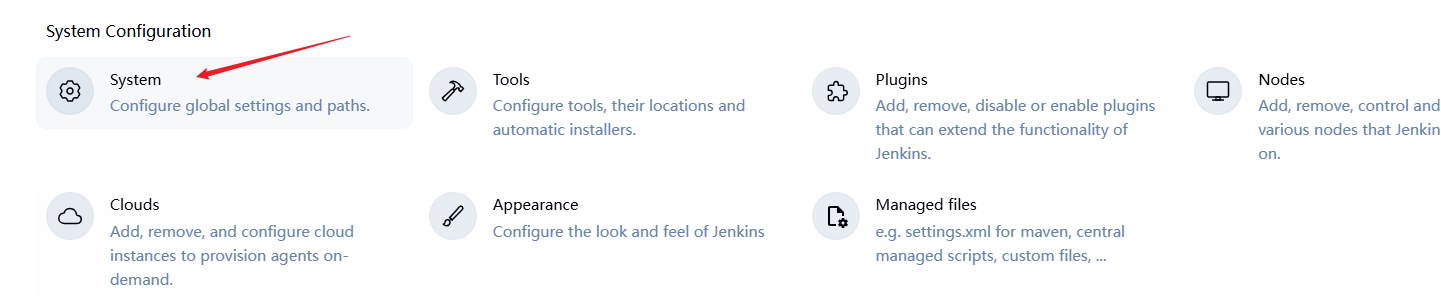

下拉找到"System"

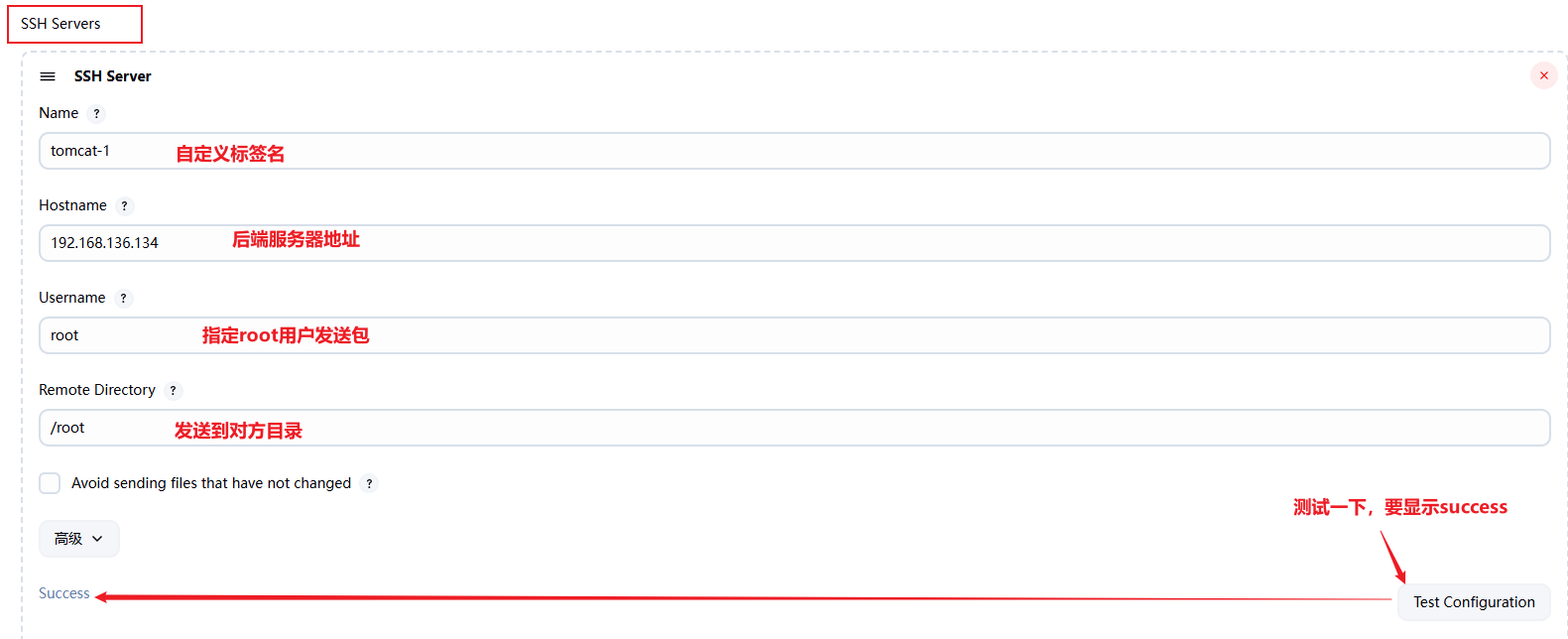

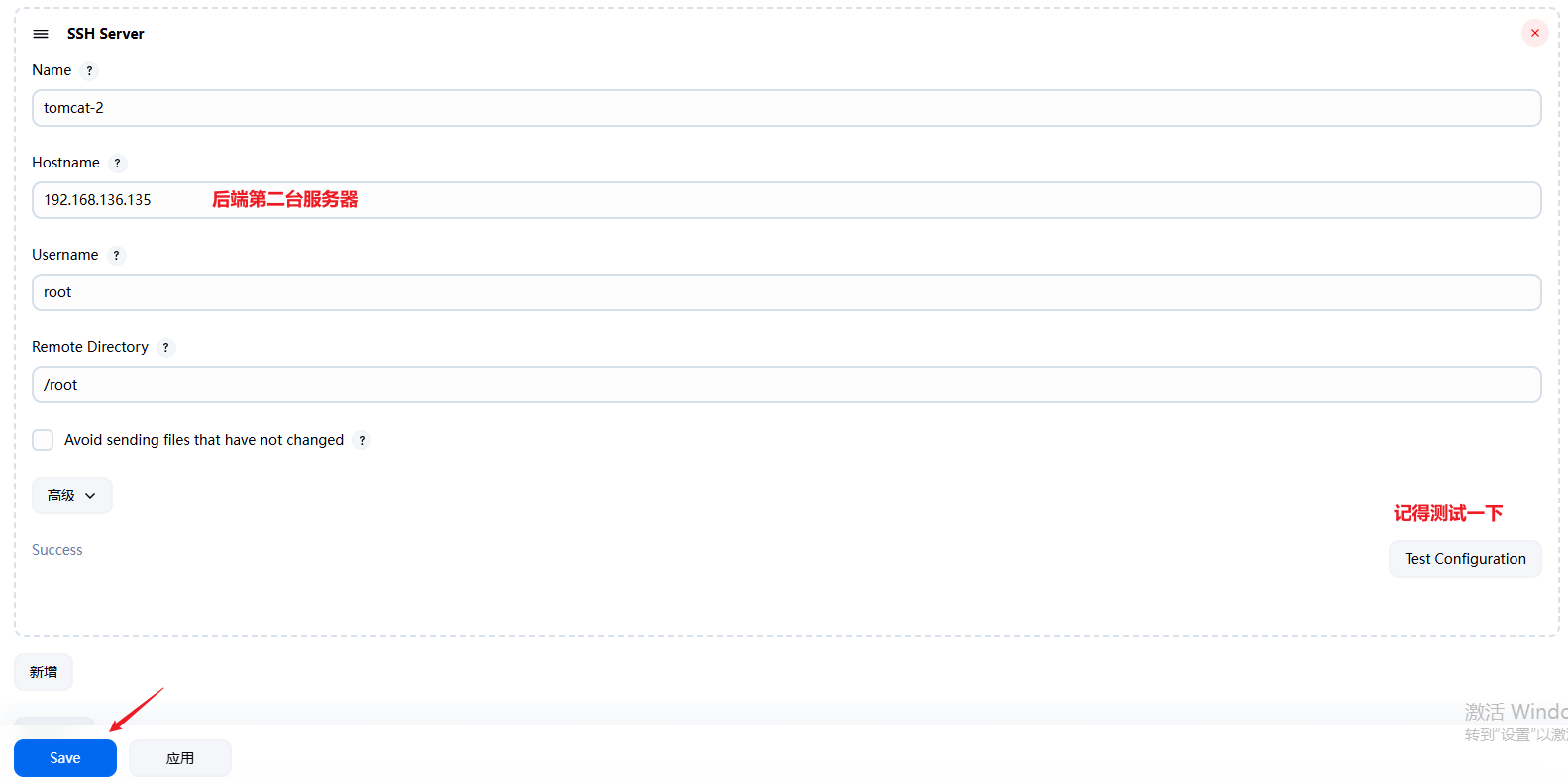

继续下拉找到"SSH Server"，点击"新增"

3.6.4 配置私钥到Jenkins服务器上

把私钥配置到 Jenkins 服务器上：让Jenkins能使用密钥完成认证：如果私钥不在Jenkins服务器上，Jenkins拉取gitlab代码、登录后端服务器时，找不到 "身份凭证"，认证会失败

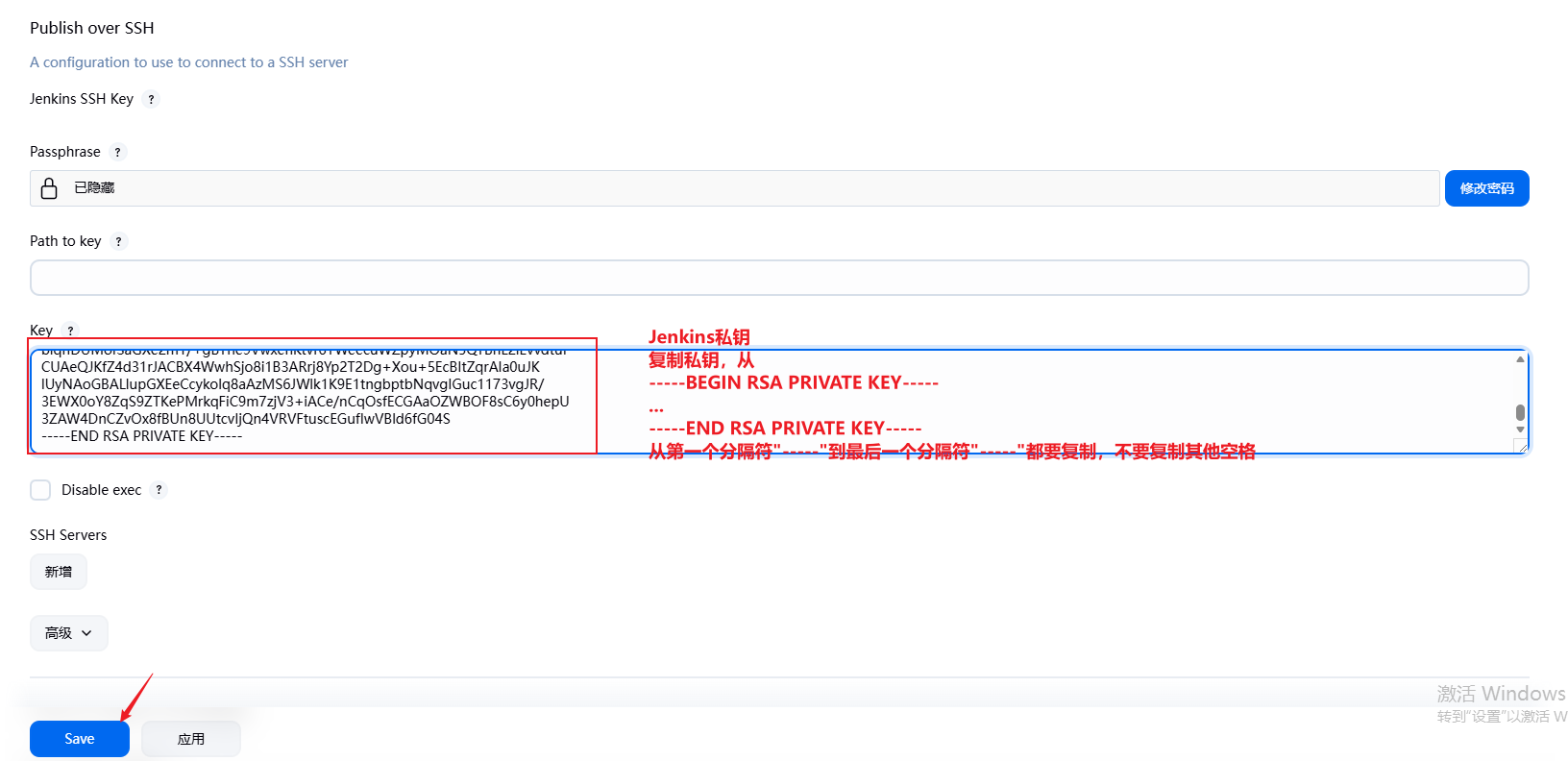

下拉找到"Publish over SSH"，cat .ssh/id_rsa查看私钥并复制

四、构建项目

基于已完成部署的 GitLab、Jenkins 及后端服务器环境，我们需通过以下流程验证 Jenkins 自动化运维能力的落地效果：

1，选取一个开源项目作为测试载体，在 GitLab 平台新建名为test-project的代码仓库，并将该开源项目的源码完整推送至该仓库；

2，在 Jenkins 平台创建同名的构建项目，完成 GitLab 仓库地址、代码拉取凭证、构建命令（如 Maven 打包）等核心配置，触发首次构建并验证构建是否成功；

3，模拟开发人员日常迭代场景：手动修改开源项目的代码，将修改后的代码提交并推送到 GitLab 的test-project仓库；

4，再次在 Jenkins 中触发该项目的构建，若构建流程可自动拉取 GitLab 上的最新代码、完成编译打包并成功部署至后端服务器，则表明 Jenkins 已实现完整的自动化运维闭环

4.1 准备开源项目

https://github.com/bingyue/easy-springmvc-maven是我在github上，找的一个开源项目。能进行编译打包，用这个来进行测试

bash 复制代码

#模拟开发人员
[root@developer ~]# yum -y install git  #需要有git工具
[root@developer ~]# git config --global user.email "lisa@163.com"
[root@developer ~]# git config --global user.name "lisa"
[root@developer ~]# git clone https://github.com/bingyue/easy-springmvc-maven   #拉取测试项目
[root@developer ~]# ls
easy-springmvc-maven

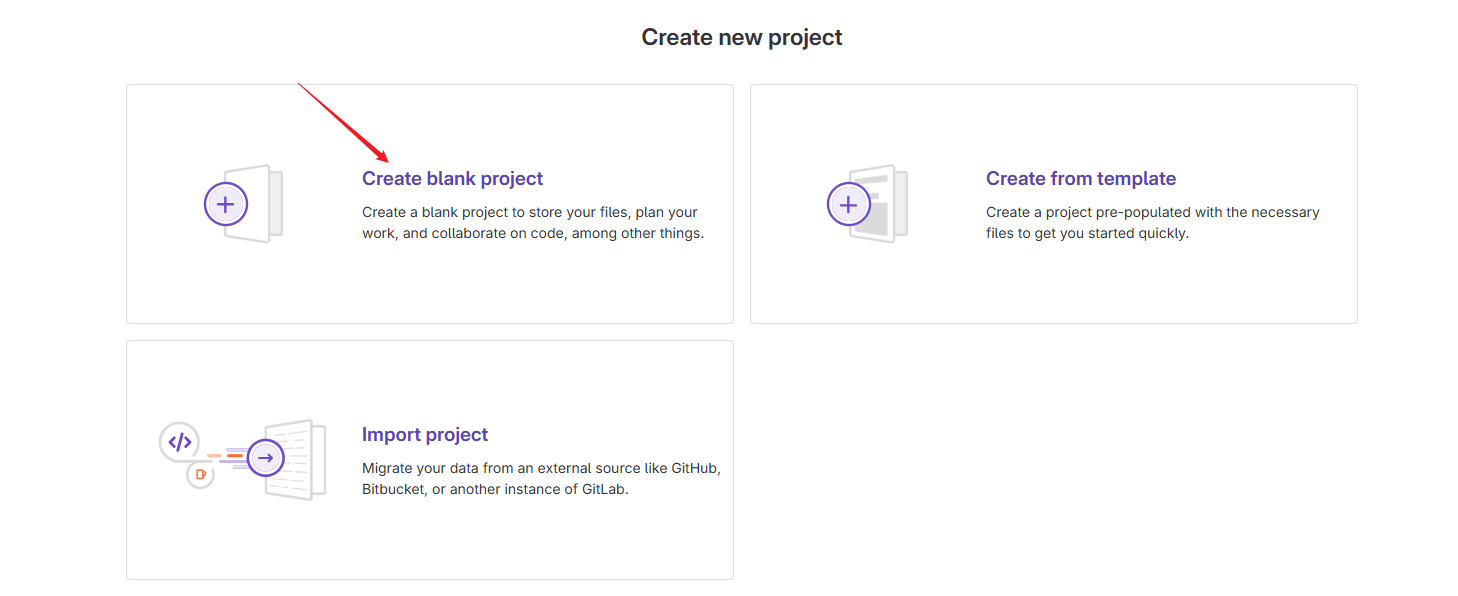

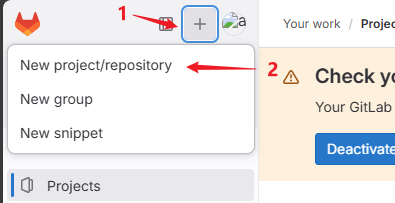

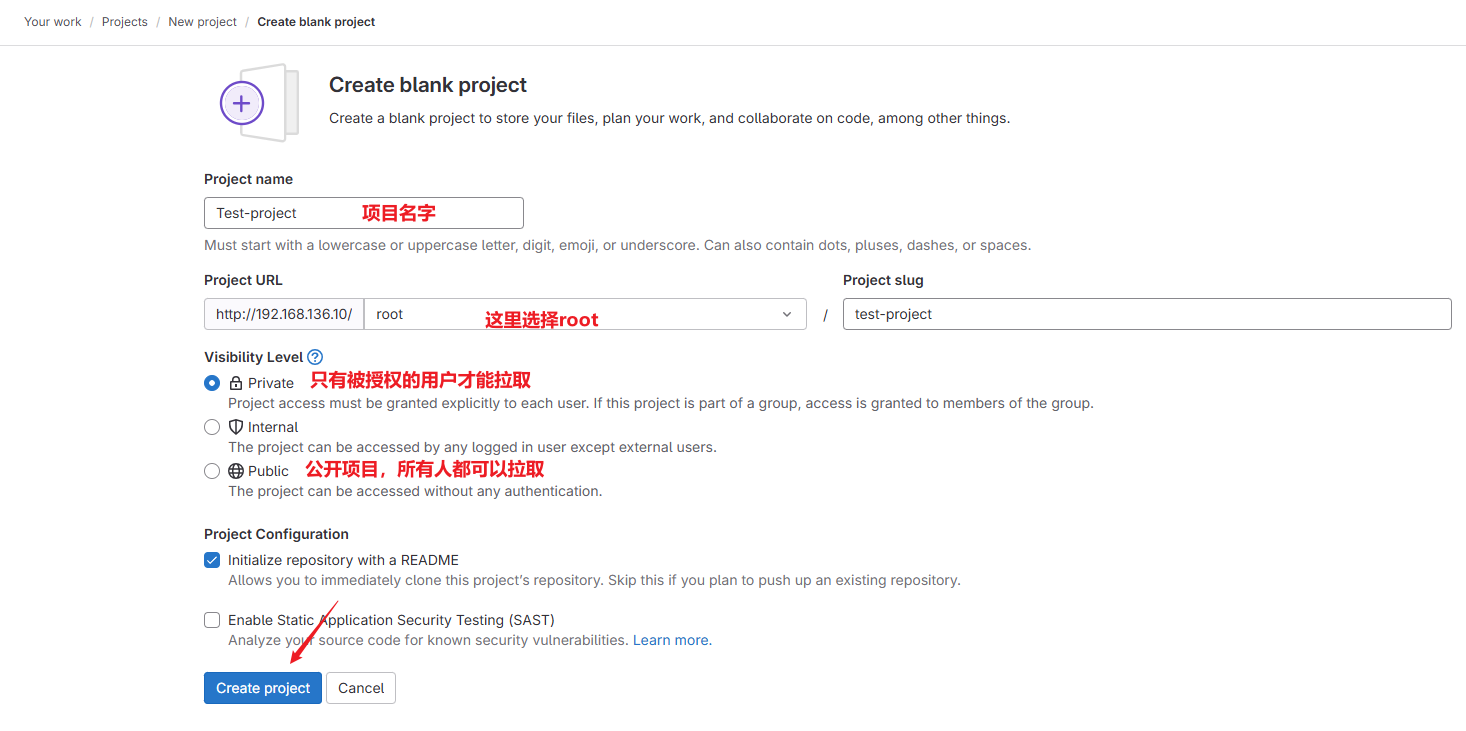

4.2 gitlab上新建项目test-project

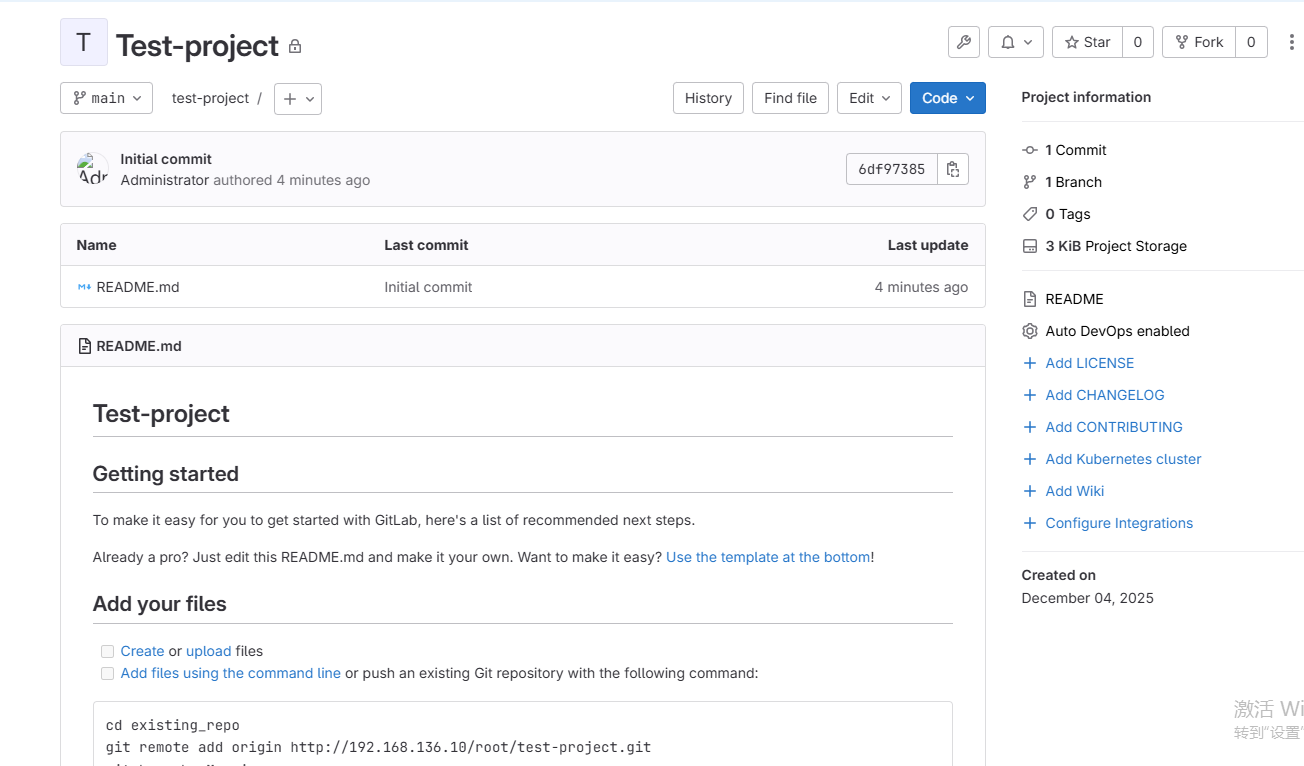

可以看到test-project新建成功，待会要把开源测试项目推送到此

4.3 推送测试项目到gitlab

想要把开源项目推送到gitlab上，先要把gitlab上的test-project拉取下来，然后再把开源项目复制到test-project中，最后把test-project推送到gitlab上

这里为了方便，我就选择用http方式拉取test-project项目

bash 复制代码

[root@developer ~]# ls
easy-springmvc-maven  #开源项目
[root@developer ~]# git clone http://192.168.136.10/root/test-project.git    #拉取test-project
Username for 'http://192.168.136.10': root   #输入gitlab的用户名
Password for 'http://root@192.168.136.10':   #输入gitlab密码
[root@developer ~]# ls
easy-springmvc-maven  test-project
[root@developer ~]# ls easy-springmvc-maven/
pom.xml  README.md  src
[root@developer ~]# cp -r easy-springmvc-maven/* test-project/   #复制项目
[root@developer ~]# ls test-project/
pom.xml  README.md  src
[root@developer ~]# cd test-project/   #进入test-project项目
[root@developer test-project]# git add *    #提交到暂存区
[root@developer test-project]# git commit  -m 'version1'   #提交到本地仓库
[root@developer test-project]# git push origin main  #提交到远程仓库

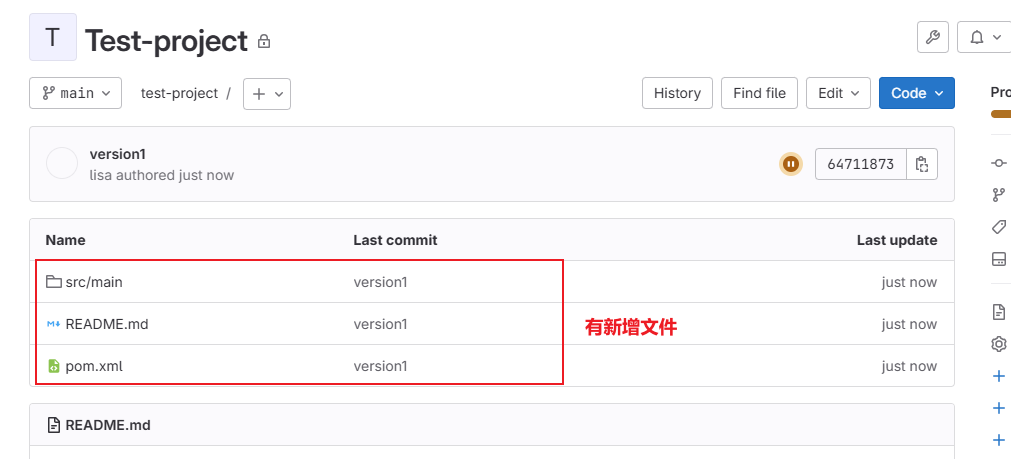

下图中可以看到test-project中有新增的文件，推送成功

4.4 jenkins项目配置

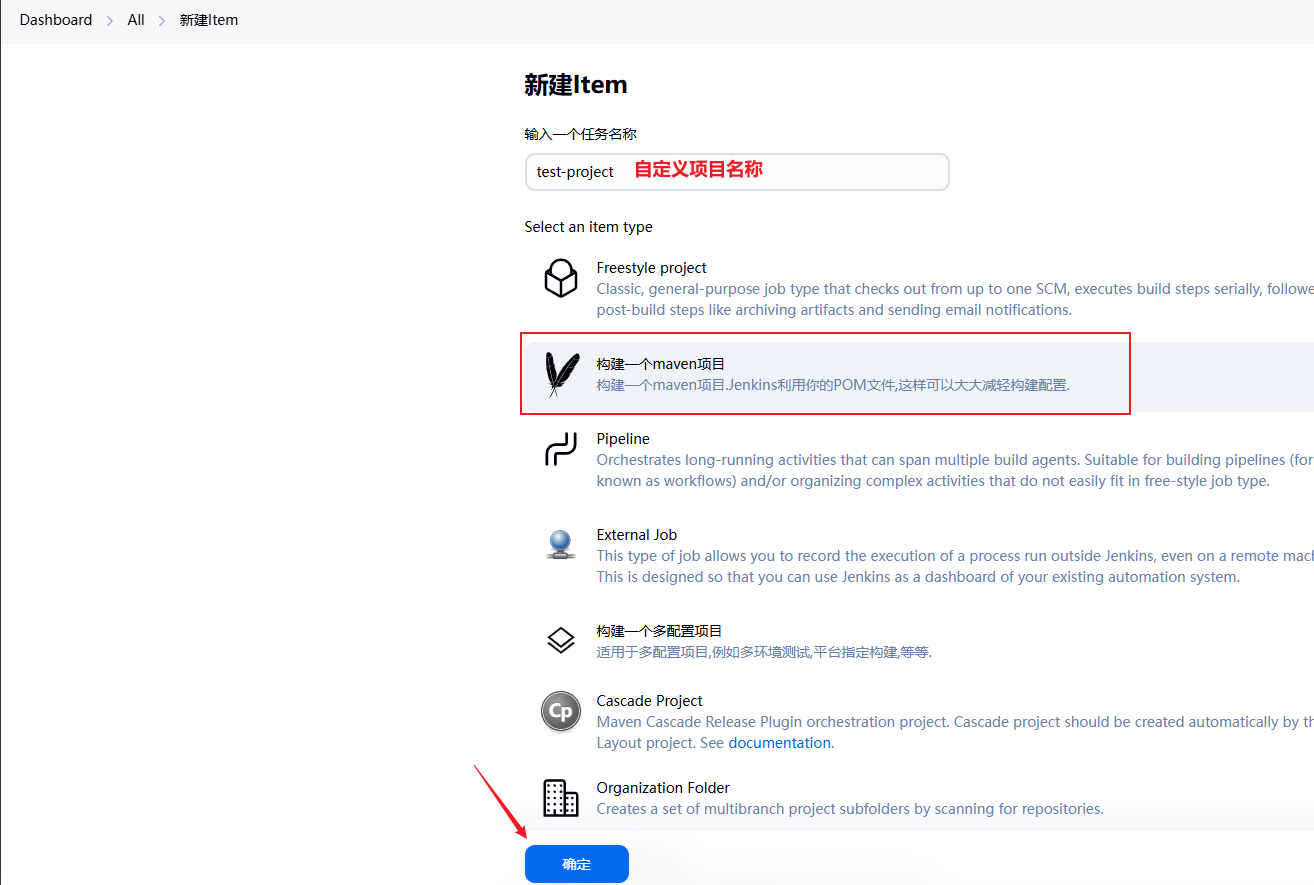

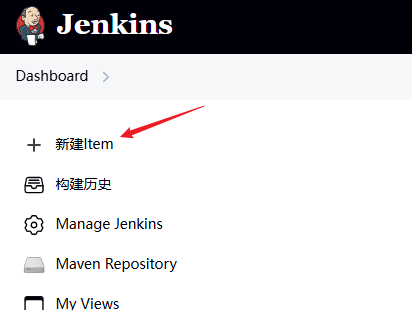

4.4.1 jenkins新建项目

4.4.2 设置保留策略

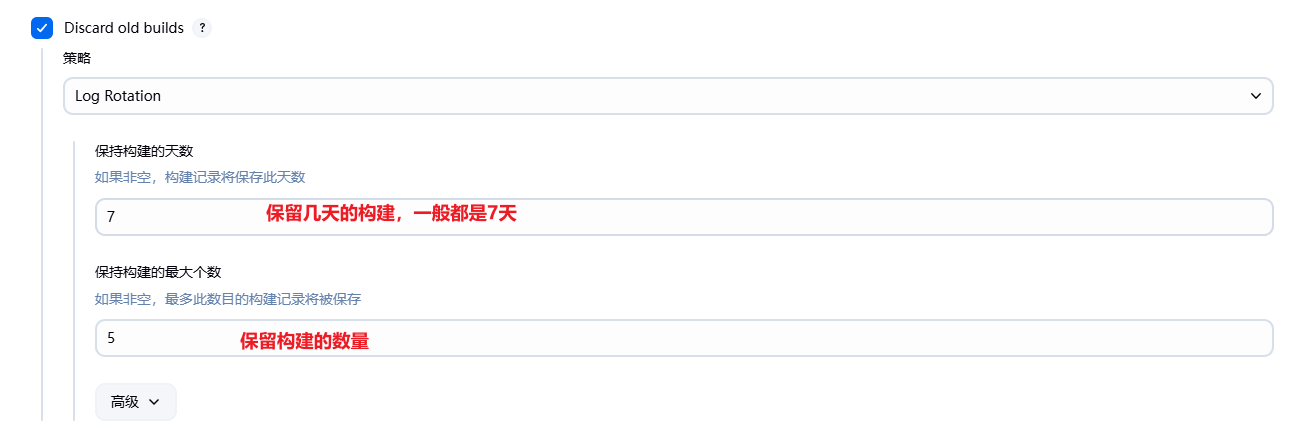

下拉找到"Discard old builds"

4.4.3 添加身份验证

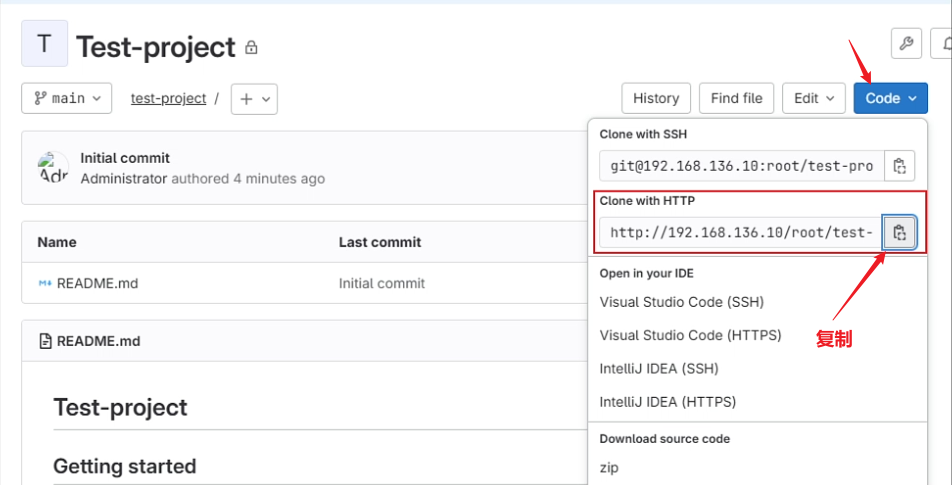

去gitlab上复制http代码
注：也可以使用ssh方式，下面配置的时候需要配置jenkins的私钥

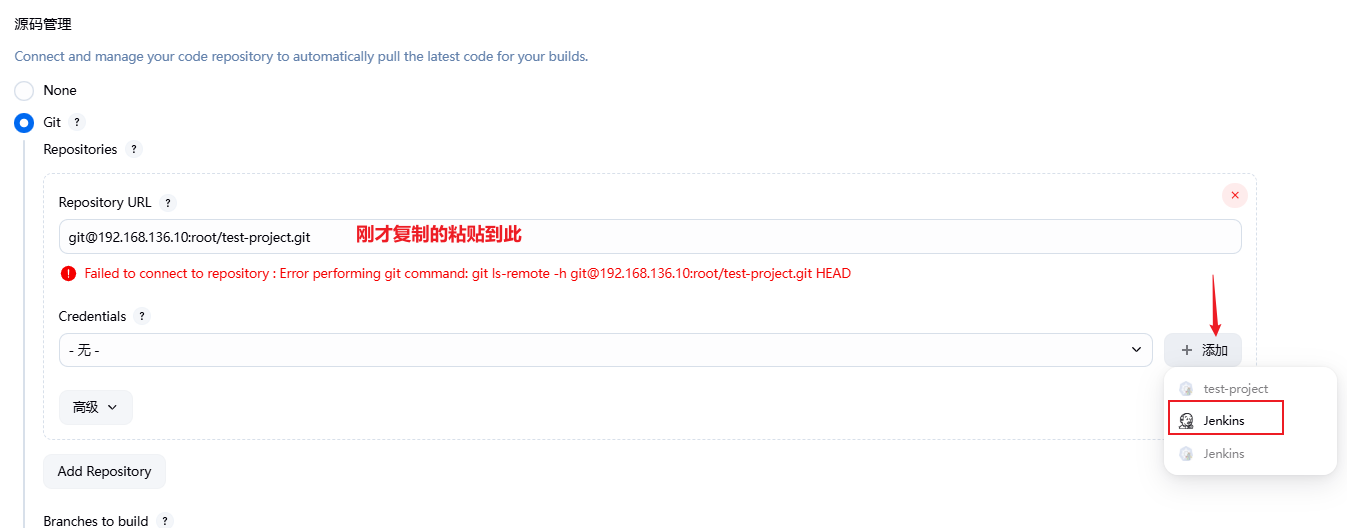

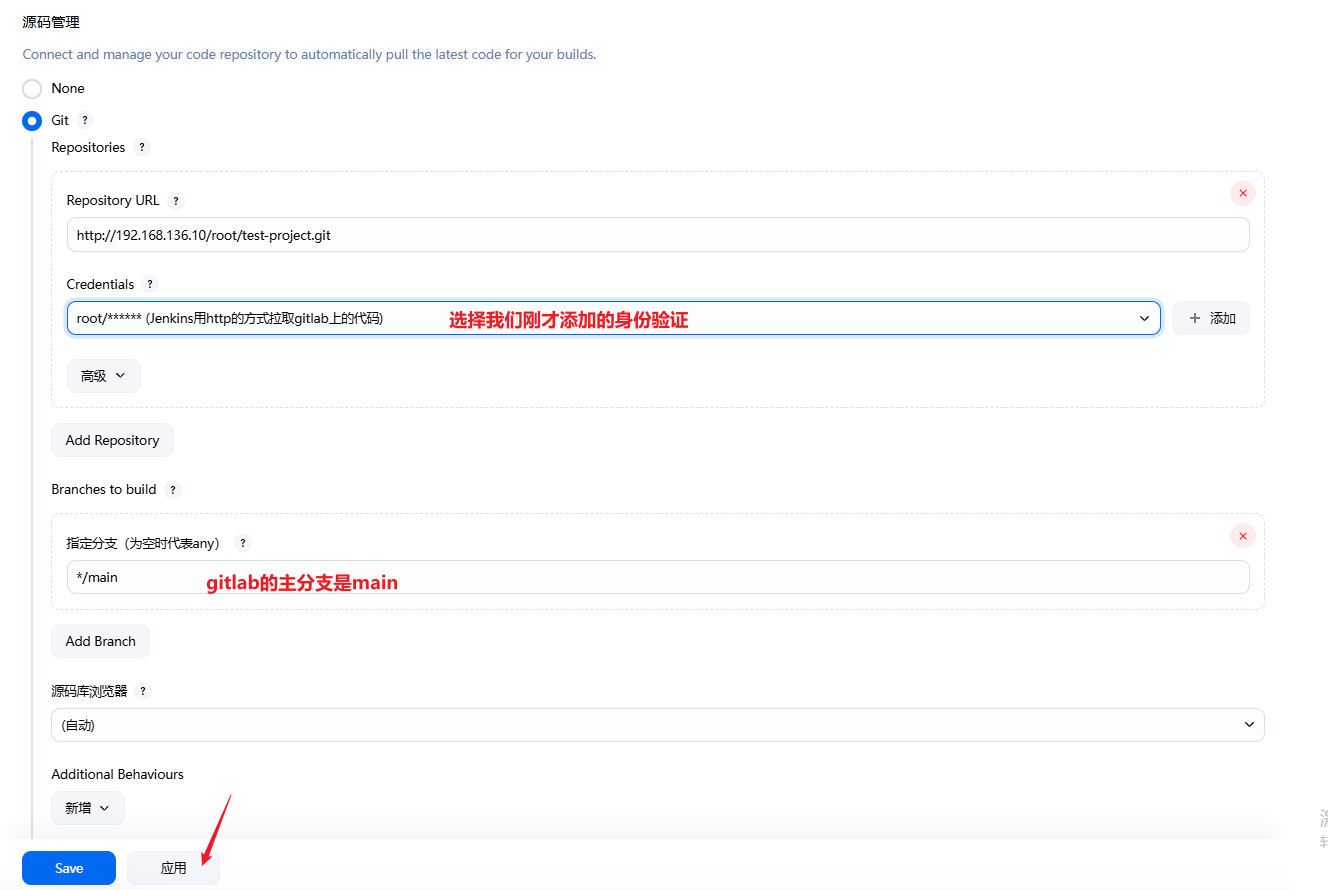

下拉找到"源码管理"，选择"git"，添加身份验证

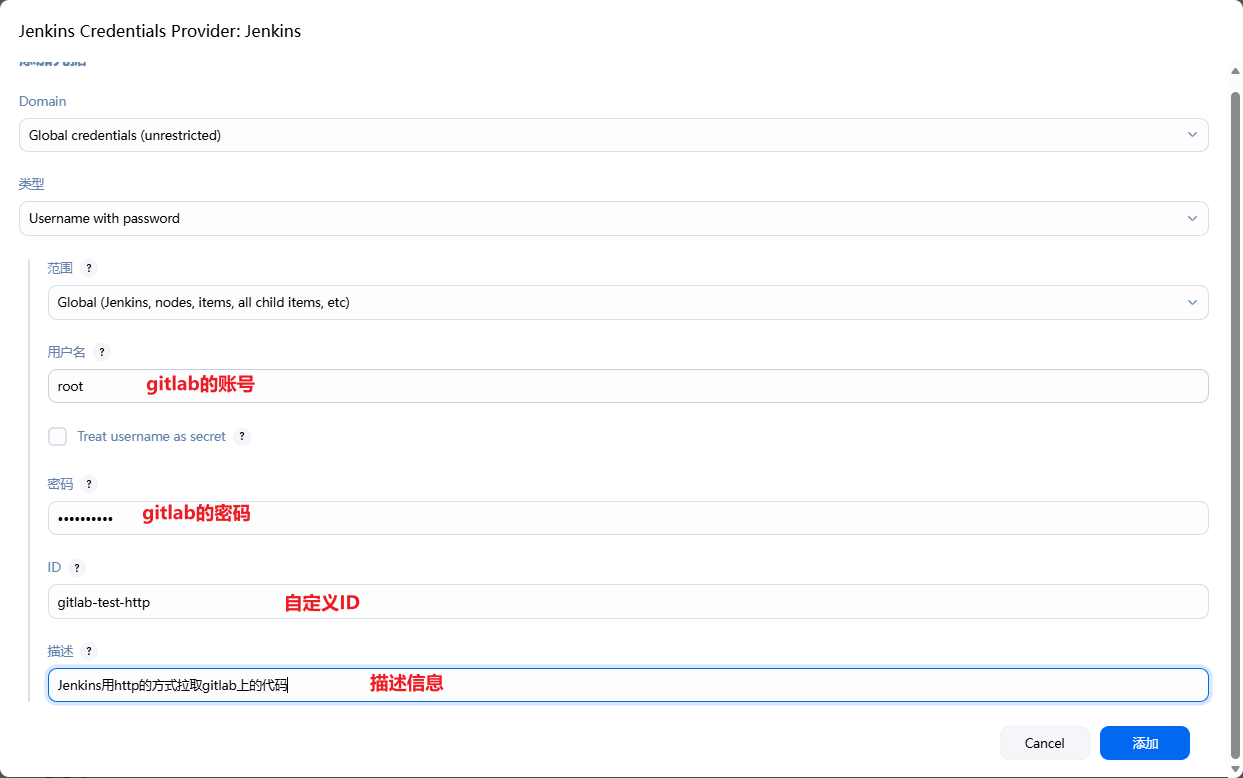

填写身份验证信息

4.4.4 设置自动编译打包

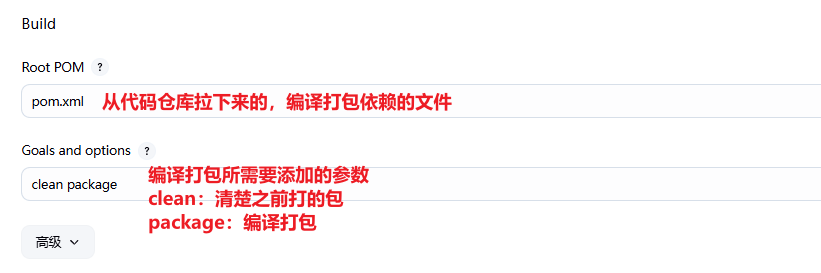

下拉找到"Build"

4.4.5 配置后端服务器

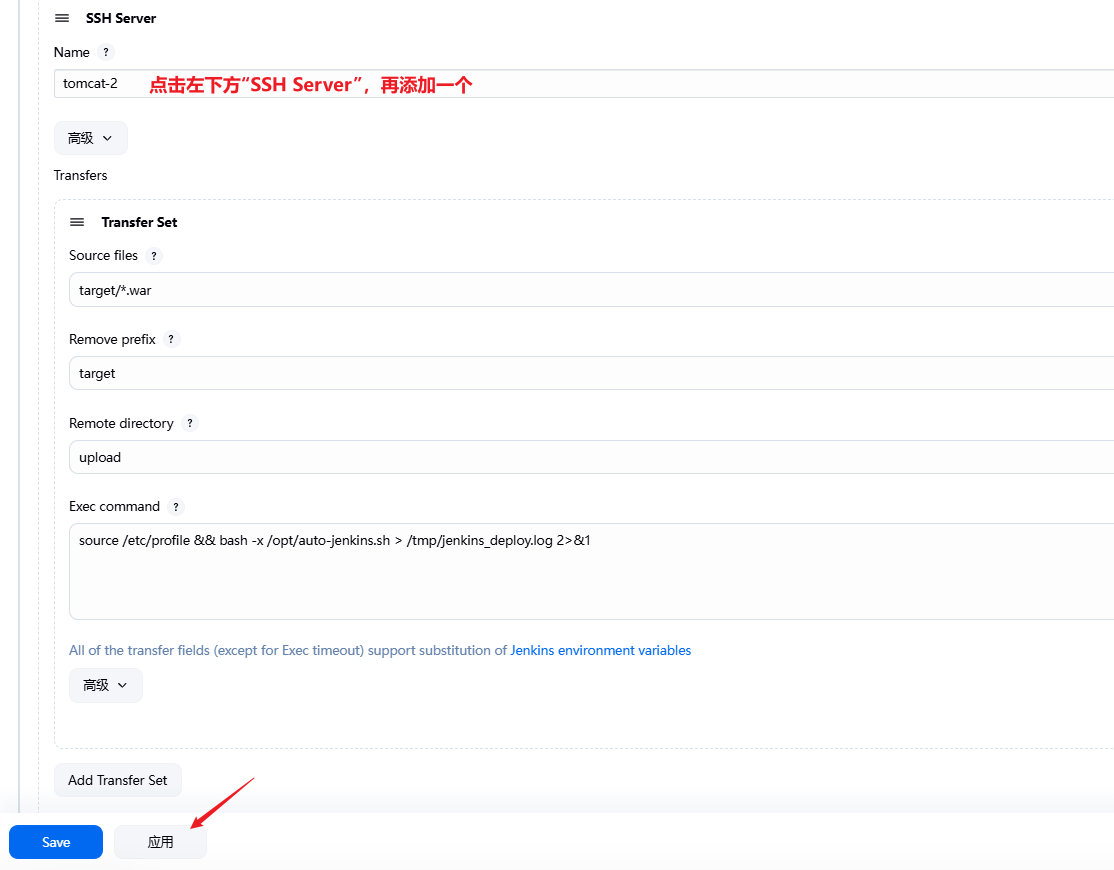

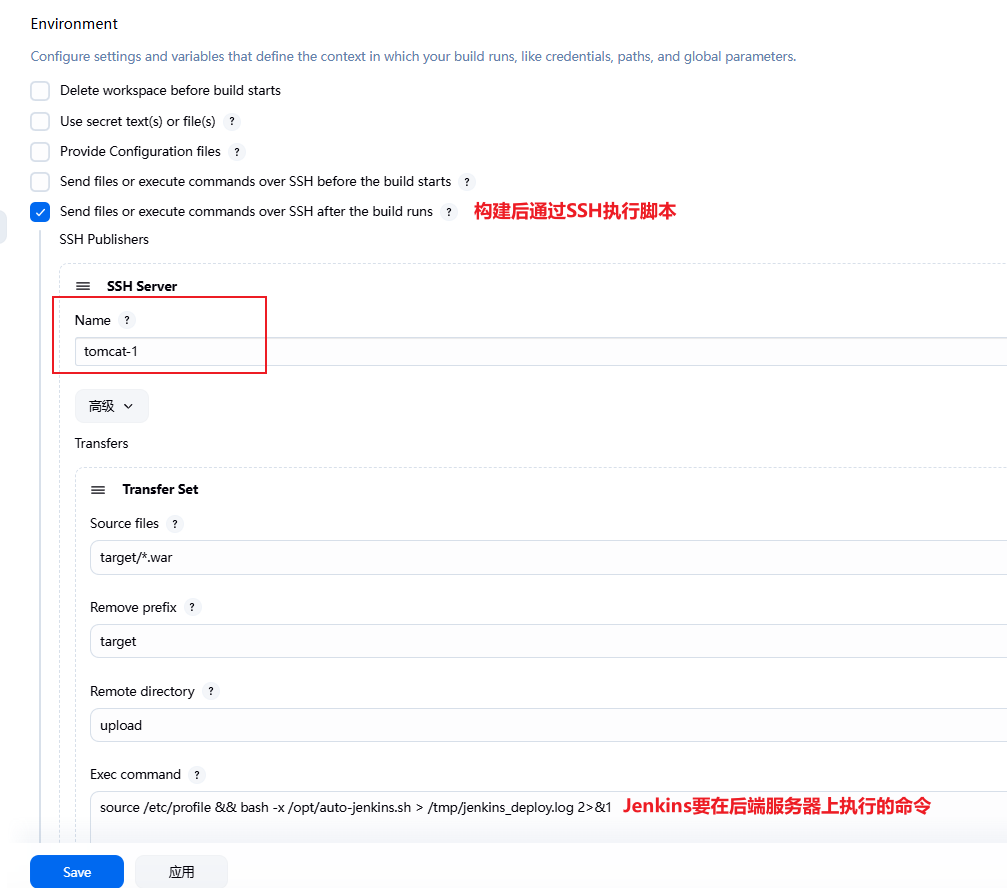

下拉找到"Environment"，其他的填写成和我一样

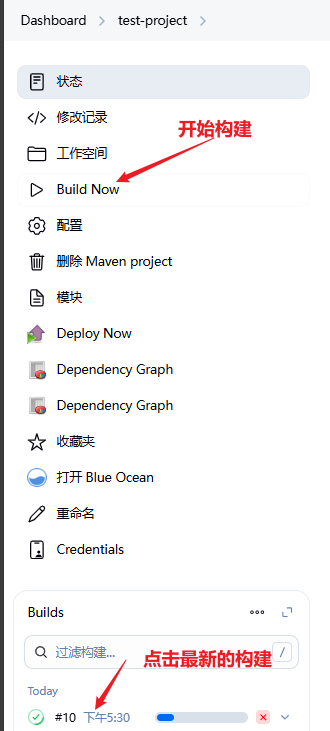

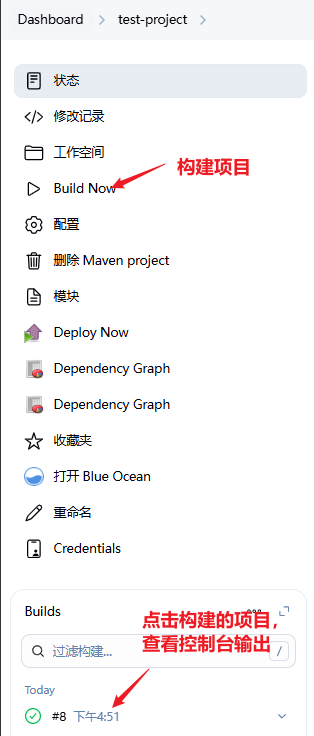

4.5 构建项目

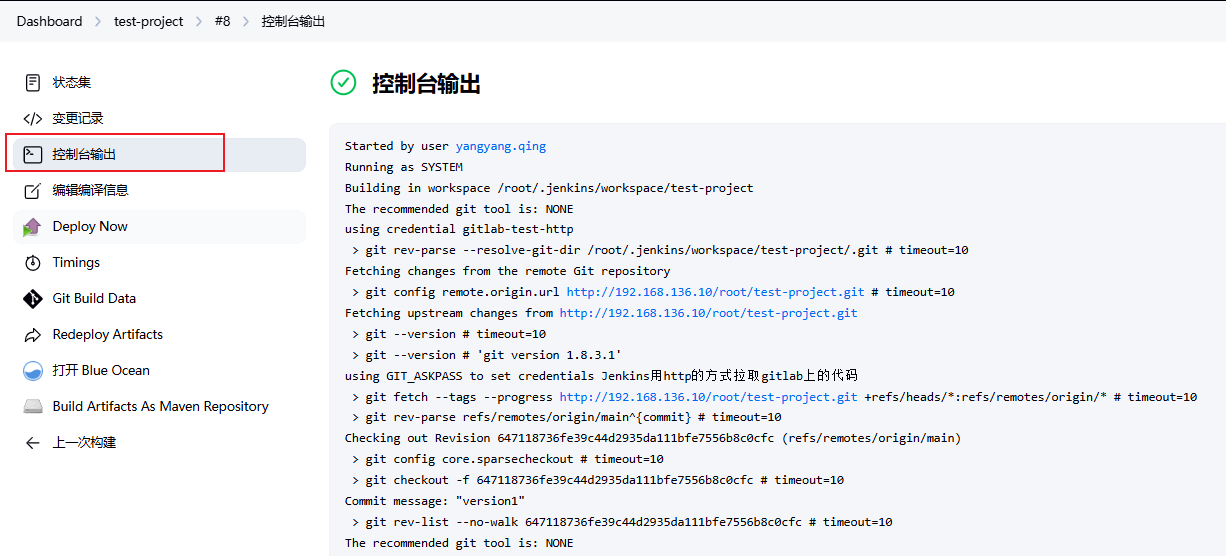

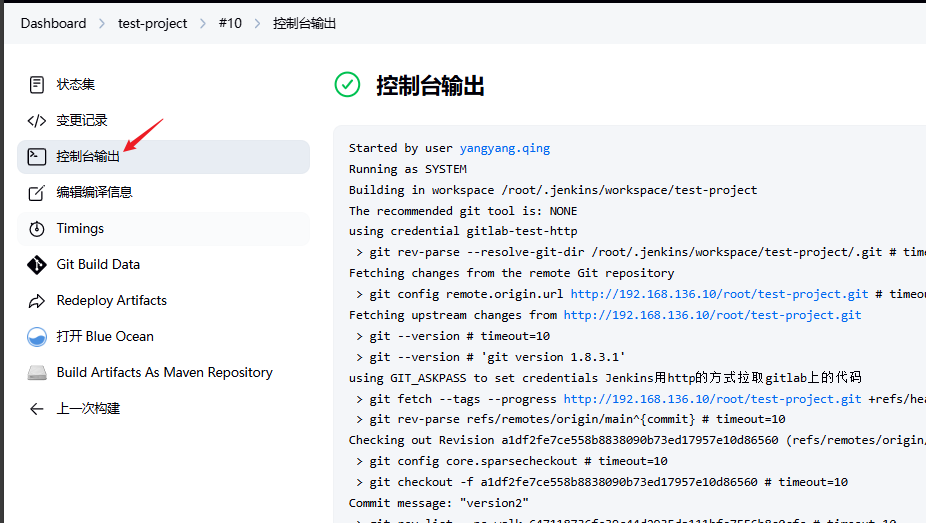

查看控制台输出的内容，如果构建失败控制台都会有说明

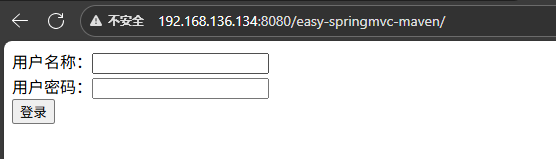

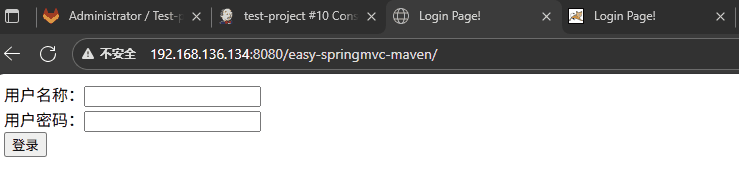

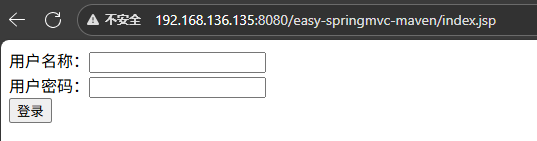

访问页面ip:8080/easy-springmvc-maven/，都成功了

4.6 二次构建

下面模拟开发人员修改代码，推送代码，测试Jenkins是否可以完成自动部署，自动发布

bash 复制代码

[root@developer ~]# ls
easy-springmvc-maven  test-project
[root@developer ~]# rm -rf *
[root@developer ~]# git clone http://192.168.136.10/root/test-project.git  #重新拉取代码
Username for 'http://192.168.136.10': root   #输入gitlab账号
Password for 'http://root@192.168.136.10':    #输入gitlab密码
[root@developer ~]# ls  #成功拉取了test-project
test-project
[root@developer ~]# cd test-project/   #进入test-project中

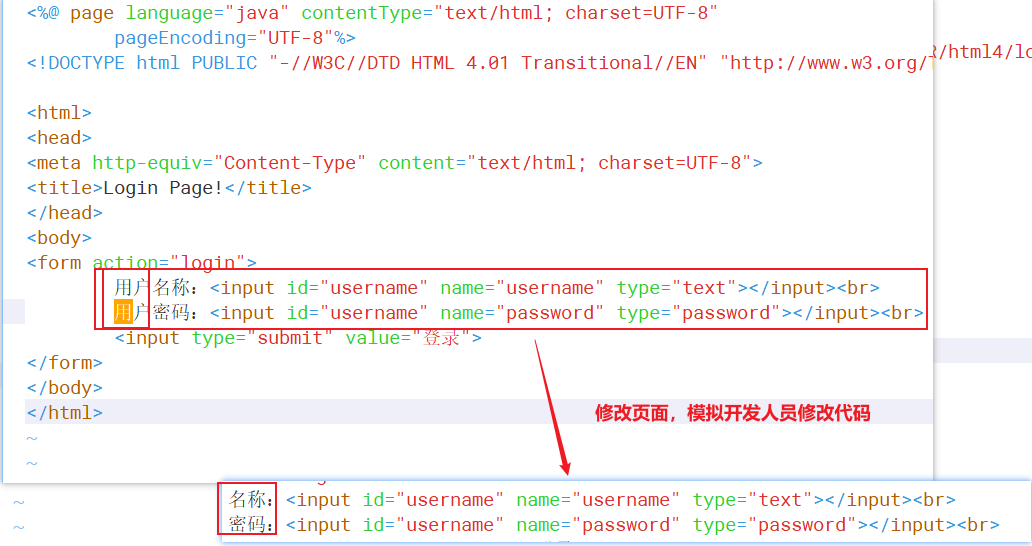

[root@developer test-project]# vim src/main/webapp/index.jsp  #编辑该项目页面，模拟开发人员修改代码

bash 复制代码

[root@developer test-project]# git add *    #提交到暂存区
[root@developer test-project]# git commit  -m "version2"   #提交到本地仓库
[root@developer test-project]# git push origin main   #推送到gitlab
Username for 'http://192.168.136.10': root
Password for 'http://root@192.168.136.10':

再次构建，构建的时候Jenkins会自动去gitlab中拉取最新的代码，然后发送到后端服务器，实现自动拉取，自动部署，自动发布

测试效果，刷新页面，页面改动

注：

文中若有疏漏，欢迎大家指正赐教。

本文为100%原创，转载请务必标注原创作者，尊重劳动成果。

求赞、求关注、求评论！你的支持是我更新的最大动力，评论区等你～
