前言

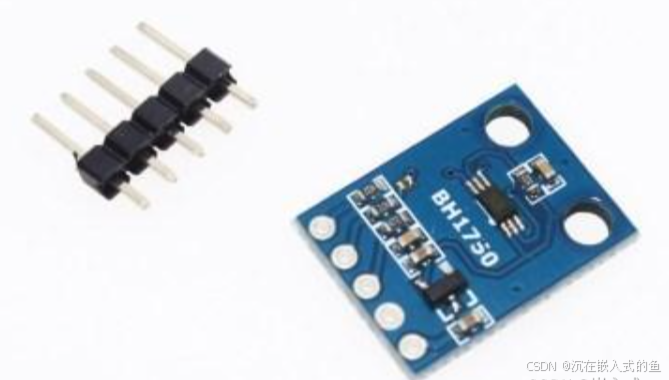

最近用到了STM32驱动BH1750光敏传感器模块,我这里用的STM32是STM32F407IGT6,这个模块的精度能达到±5%,所以记录一下

一、工作原理

BH1750 是一款低成本、高精度的数字型光照强度传感器,核心特点是无需外部 AD 转换,直接通过 I2C 输出数字量,以下是核心原理拆解:

1. 物理检测原理

BH1750 内部集成了对可见光敏感的光电二极管(光谱响应接近人眼),光电二极管将接收到的光信号转换为微弱的电流信号;内部运放对电流信号放大后,经 ADC 转换为数字信号,再通过内置的数字处理电路将信号转换为 16 位的光照数值,最终通过 I2C 接口输出。

2. 通信方式

  • 采用I2C 串行通信 ,7 位从机地址有两种(由 ADDR 引脚决定):
    • ADDR 接 GND:0x23(发送时需左移 1 位,实际写地址为 0x46,读地址为 0x47);
    • ADDR 接 VCC:0x5C(发送时左移 1 位,写地址 0xB8,读地址 0xB9);
  • 无需复杂的寄存器配置,仅需发送 "工作模式指令" 即可启动测量。

核心工作模式(常用)

模式 分辨率 测量时间 特点
连续高分辨率模式 1 lux 120ms 默认模式,持续测量
连续低分辨率模式 4 lux 16ms 速度快,精度低
单次高分辨率模式 1 lux 120ms 测量一次后进入低功耗

4. 数据计算规则

传感器输出的 16 位原始数据,除以 1.2 即为实际光照强度(单位:lux),公式:

二、接线方式

|-----|-----|
| VIN | 5V |
| GND | GND |
| SCL | PB6 |
| SDA | PB7 |


三、软件程序

头文件(bh1750.h)
复制代码
#ifndef __BH1750_H
#define __BH1750_H

#include "stm32f1xx_hal.h"

// 配置BH1750的I2C句柄(根据自己的工程修改)
#define BH1750_I2C_HANDLE    &hi2c1

// BH1750 I2C地址(ADDR接GND时用0x23,接VCC时用0x5C)
#define BH1750_ADDR          0x23

// BH1750 指令集
#define BH1750_POWER_DOWN    0x00  // 断电模式
#define BH1750_POWER_ON     0x01   // 上电模式
#define BH1750_RESET        0x07   // 重置数据寄存器
// 连续高分辨率模式(推荐)
#define BH1750_CONT_H_RES   0x10
// 连续低分辨率模式
#define BH1750_CONT_L_RES   0x13
// 单次高分辨率模式
#define BH1750_ONE_H_RES    0x20

// 函数声明
uint8_t BH1750_WriteCmd(uint8_t cmd);  // 写指令到BH1750
uint8_t BH1750_ReadData(uint16_t *data); // 读取16位原始数据
void BH1750_Init(void);                 // BH1750初始化
float BH1750_GetLux(void);              // 获取实际光照强度(lux)

#endif
源文件(bh1750.c)
复制代码
#include "bh1750.h"
#include "delay.h"

/**
 * @brief  向BH1750写入单个指令
 * @param  cmd:要写入的指令
 * @retval HAL_OK(0)成功,其他值失败
 */
uint8_t BH1750_WriteCmd(uint8_t cmd)
{
  HAL_StatusTypeDef status;
  // I2C写操作:地址+指令(BH1750_ADDR左移1位是因为I2C写位为0)
  status = HAL_I2C_Master_Transmit(BH1750_I2C_HANDLE, (BH1750_ADDR<<1), &cmd, 1, 100);
  return status;
}

/**
 * @brief  读取BH1750的16位原始数据
 * @param  data:存储读取到的原始数据
 * @retval HAL_OK(0)成功,其他值失败
 */
uint8_t BH1750_ReadData(uint16_t *data)
{
  HAL_StatusTypeDef status;
  uint8_t buf[2] = {0};

  // I2C读操作:地址+读位(1)
  status = HAL_I2C_Master_Receive(BH1750_I2C_HANDLE, (BH1750_ADDR<<1)|0x01, buf, 2, 100);

  if(status == HAL_OK)
  {
    // 拼接16位数据:高8位+低8位
    *data = (buf[0] << 8) | buf[1];
  }
  return status;
}

/**
 * @brief  BH1750初始化(上电+重置+设置工作模式)
 */
void BH1750_Init(void)
{
  // 1. 上电
  BH1750_WriteCmd(BH1750_POWER_ON);
  HAL_Delay(10);  // 等待上电稳定

  // 2. 重置数据寄存器
  BH1750_WriteCmd(BH1750_RESET);
  HAL_Delay(10);

  // 3. 设置为连续高分辨率模式(默认推荐)
  BH1750_WriteCmd(BH1750_CONT_H_RES);
  HAL_Delay(120); // 等待首次测量完成(高分辨率需120ms)
}

/**
 * @brief  获取实际光照强度(单位:lux)
 * @retval 光照强度值(失败返回-1.0)
 */
float BH1750_GetLux(void)
{
  uint16_t raw_data = 0;
  float lux = 0.0;

  // 读取原始数据
  if(BH1750_ReadData(&raw_data) == HAL_OK)
  {
    // 计算实际照度:原始数据 / 1.2
    lux = (float)raw_data / 1.2;
    return lux;
  }
  else
  {
    return -1.0; // 读取失败
  }
}
main.c
复制代码
#include "bh1750.h"
#include "stdio.h"

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_I2C1_Init();  // 初始化I2C1
  MX_USART1_UART_Init(); // 初始化串口(用于打印)

  // 初始化BH1750
  BH1750_Init();

  while (1)
  {
    float lux = BH1750_GetLux();
    // 串口打印光照强度
    printf("当前光照强度:%.2f lux\r\n", lux);
    HAL_Delay(500); // 每500ms读取一次
  }
}

// 重定向printf到串口1(需开启微库)
int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
  return ch;
}

关键注意事项!!!

  • SCL/SDA 引脚需接4.7KΩ 上拉电阻(STM32 内部上拉可能不稳定);
  • ADDR 引脚接 GND(用 0x23 地址)或 VCC(用 0x5C 地址),推荐接 GND;
  • 供电电压:3.3V(推荐)或 5V(需确认传感器兼容)。

总结

  1. BH1750 核心原理:光电二极管将光信号转为电信号,经内部处理后通过 I2C 输出 16 位数字量,除以 1.2 得到实际光照强度(lux)。
  2. STM32 驱动核心:通过 I2C 向 BH1750 发送工作模式指令,读取 16 位原始数据后完成计算,需注意测量延时和 I2C 地址的正确处理。
  3. 关键要点:硬件需接上下拉电阻,初始化流程必须包含上电 - 重置 - 设模式三步,数据读取后需验证通信状态。
