I²C时钟拉伸与总线仲裁机制详解
一、时钟拉伸（Clock Stretching）
1.1 什么是时钟拉伸？
时钟拉伸 是I²C协议中允许从设备临时控制SCL时钟线 的一种机制。当从设备需要更多时间处理数据时，它可以主动将SCL线拉低，强制主设备等待，直到从设备释放SCL线。
类比理解：
想象一个老师和学生对话：
- 老师（主设备）按固定节奏提问（发送时钟）
- 学生（从设备）需要时间思考时，可以举手说"请稍等"
- 老师会暂停，直到学生说"好了，请继续"
- 时钟拉伸就是学生的"请稍等"信号
1.2 时钟拉伸的工作时序
正常情况：
SCL ───┬───┬───┬───┬───┬───┬───┐
│ │ │ │ │ │ │
└───┘ └───┘ └───┘ └───
时钟周期1 时钟周期2
有时钟拉伸：
SCL ───┬─────────────┬───┬─────────────┐
│ │ │ │
└─────────────┘ └─────────────┘
↑ ↑
从设备拉低SCL 从设备释放SCL
强制等待时间 恢复正常时钟1.3 时钟拉伸的详细过程
完整的数据字节传输（带时钟拉伸）：
字节传输开始 字节传输结束
↓ ↓
SDA ──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬──────
│ D7 │ D6 │ D5 │ D4 │ D3 │ D2 │ D1 │ D0 │ ACK │
SCL ──────┴─┬───┴─────┴─┬───┴─────┴─┬───┴─────┴─┬───┴─────┴──────
│ │ │ │
└───┐ └───┐ └───┐ └───┐
│ │ │ │
等待 等待 等待 等待
(从设备 (正常) (从设备 (正常)
处理数据) 处理数据)1.4 时钟拉伸的应用场景
场景1：慢速从设备处理数据
主设备（MCU） 从设备（EEPROM）
发送写命令 ───────────►
从设备需要时间写入数据
↓
SCL被从设备拉低
等待10ms...
↓
SCL被释放
继续通信 ◄───────────场景2：从设备需要准备数据
主设备请求读取传感器数据：
1. 主设备发送读命令
2. 从设备（传感器）需要时间采集数据
3. 从设备拉低SCL进行时钟拉伸
4. 传感器完成数据采集（可能需要100ms）
5. 从设备释放SCL
6. 主设备继续读取数据1.5 时钟拉伸的实现细节
主设备视角：
c
void i2c_master_send_byte(uint8_t data) {
for (int i = 7; i >= 0; i--) {
// 设置数据位
set_sda((data >> i) & 0x01);
// 拉高SCL
set_scl(HIGH);
// 关键：检查时钟拉伸
while(read_scl() == LOW) {
// SCL被从设备拉低，等待
delay_us(1);
}
// 确保SCL高电平时间足够
delay_us(I2C_HALF_CLOCK);
// 拉低SCL，准备下一位
set_scl(LOW);
delay_us(I2C_HALF_CLOCK);
}
}从设备视角（需要时钟拉伸时）：
c
void i2c_slave_handle_read_request() {
// 收到读请求，需要准备数据
if (!data_ready) {
// 拉低SCL，开始时钟拉伸
set_scl_as_output();
set_scl(LOW);
// 准备数据（可能需要较长时间）
prepare_sensor_data(); // 可能耗时100ms
// 释放SCL
set_scl_as_input(); // 恢复为输入模式（由上拉电阻拉高）
data_ready = 1;
}
}二、总线仲裁（Bus Arbitration）
2.1 什么是总线仲裁？
总线仲裁 是I²C协议中解决多个主设备同时访问总线冲突的机制。它允许总线在没有中央控制器的情况下，自动决定哪个主设备获得总线控制权。
类比理解：
想象一个会议讨论：
- 多人同时开始发言（多个主设备同时发起通信）
- 继续发言的人会发现别人也在说（检测到总线状态与预期不同）
- 先停止发言的人"输掉"仲裁（放弃总线控制）
- 最后还在发言的人"赢得"仲裁（获得总线控制）
- 关键：没有任何数据丢失或损坏！
2.2 总线仲裁的工作原理
仲裁核心规则：
"线与"逻辑：只要有一个设备输出0（拉低），总线就是0。所有设备必须输出1时，总线才是1。
设备1输出：1 1 0 1 0 1 1 0 ← 想要发送的数据
设备2输出：1 1 0 1 0 0 1 1 ← 想要发送的数据
总线实际：1 1 0 1 0 0 1 0 ← 实际总线状态
│ │ │ │ │ ↑
前5位相同 第6位不同，设备1检测到总线为0但自己输出1
设备1输掉仲裁，停止驱动总线
设备2赢得仲裁，继续通信2.3 总线仲裁的完整过程
两个主设备同时发起通信的时序：
时间轴 →
主设备A：S 1 0 1 1 0 0 1 0 ... 继续通信
│ │ │ │ │ │ ↑
│ │ │ │ │ │ 检测到冲突，A输出1但总线为0
│ │ │ │ │ │ A立即切换到接收模式
主设备B：S 1 0 1 1 0 0 1 1 ... 赢得仲裁，继续
总线实际：S 1 0 1 1 0 0 1 1 ... B的数据
└──────────────┘
仲裁阶段：A和B输出相同，无冲突
第7位不同，A输掉仲裁
SCL ───┬───┬───┬───┬───┬───┬───┬───┬───┬───
│ │ │ │ │ │ │ │ │
└───┘ └───┘ └───┘ └───┘ └───
SDA(A)─1──1──0──1──1──0──0──1──0──×──高阻抗
SDA(B)─1──1──0──1──1──0──0──1──1──1──继续驱动
总线SDA─1──1──0──1──1──0──0──1──1──1──B控制2.4 仲裁发生的场景
场景：多主I²C系统
┌─────────┐ ┌─────────┐
│ 主设备A │ │ 主设备B │
│ (MCU1) │ │ (MCU2) │
└────┬────┘ └────┬────┘
│ │
SDA ─┼──────┬───────┼─────►
SCL ─┼──────┼───────┼─────►
│ │ │
┌────┴──────┴───────┴────┐
│ I²C总线 │
└─────────────────────────┘
│ │
┌────┴────┐ ┌────┴────┐
│ 从设备1 │ │ 从设备2 │
└─────────┘ └─────────┘可能发生的仲裁情况：
- 几乎同时开始：A和B都在SCL高时拉低SDA
- 地址竞争：A和B访问不同从设备，但地址不同
- 数据竞争：A和B访问同一从设备，数据不同

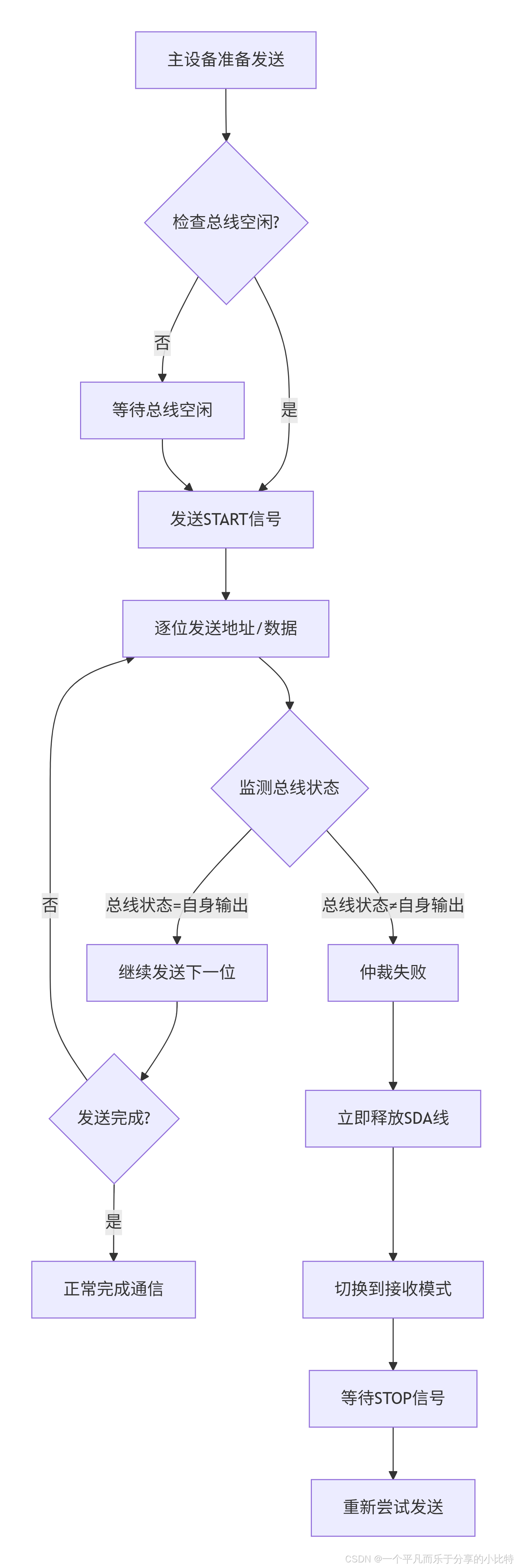

2.5 总线仲裁流程图
2.6 特殊情况的仲裁
情况1：START条件仲裁
两个主设备几乎同时发出START：
主设备A：检测到总线空闲，准备发送START
主设备B：也检测到总线空闲，准备发送START
结果：START条件本身不产生仲裁
真正的仲裁从第一个数据位开始情况2：重复START仲裁
主设备A：S 地址 A 数据 A Sr 地址 ...
└─────────┐ └─────┐
│ │
主设备B： S 地址 ... 赢得仲裁
↑
B在A的通信间隙发起START
A的重复START输给B的START2.7 仲裁对比表格
| 特性 | 时钟拉伸 | 总线仲裁 |
|---|---|---|
| 发起者 | 从设备 | 主设备之间 |
| 目的 | 从设备需要更多处理时间 | 解决多主冲突 |
| 影响的线 | 只影响SCL线 | 影响SDA线 |
| 检测方式 | 主设备检测SCL被拉低 | 主设备比较输出与总线状态 |
| 结果 | 主设备等待 | 一个主设备赢，其他输 |
| 数据完整性 | 保持完整 | 保持完整，无数据损坏 |
| 典型场景 | 慢速EEPROM写入、传感器采集 | 多MCU系统、热插拔设备 |
| 是否可选 | 可选（设备可能不支持） | 多主系统必需 |
三、实际应用示例
案例：智能家居中控系统
系统架构：
┌─────────────┐ ┌─────────────┐
│ 主MCU1 │ │ 主MCU2 │
│ (环境控制) │ │ (安全监控) │
└──────┬──────┘ └──────┬──────┘
│ │
SDA ─┼──────────────────┼─────►
SCL ─┼──────────────────┼─────►
│ │
┌─────────┼──────────────────┼─────────┐
│ 温度传感器 │ 湿度传感器 │ 烟雾传感器 │ 门磁传感器 │
│ 0x48 │ 0x5C │ 0x2A │ 0x3B │
└─────────┴──────────┴──────────┴─────────┘可能发生的交互：
场景1：时钟拉伸示例
MCU1读取温度传感器（0x48）：
1. MCU1发送：S + 0x90（0x48<<1 | 0） + A
2. 发送寄存器地址：0x00 + A
3. 重复START：Sr + 0x91（0x48<<1 | 1）
4. 传感器需要时间转换温度（100ms）
5. 传感器拉低SCL（时钟拉伸）
6. MCU1检测到SCL低，等待
7. 100ms后传感器释放SCL
8. MCU1读取温度数据：0x15 + A，0x80 + N + P场景2：总线仲裁示例
同时发生：
MCU1想读取温度传感器（地址0x48，二进制1001000）
MCU2想读取烟雾传感器（地址0x2A，二进制0101010）
时序：
时间 MCU1发送 MCU2发送 总线实际 结果
t0 S S S 同时开始
t1 1 0 0 MCU2输出0，总线0
t2 0 1 0 MCU1输出0，总线0
t3 0 1 0 MCU1输出0，总线0
t4 1 0 0 MCU2输出0，总线0
t5 0 1 0 MCU1输出0，总线0
t6 0 1 0 MCU1输出0，总线0
t7 0 0 0 地址最后一位，相同
t8 0（写） 0（写） 0 R/W位，相同
t9 ACK ACK ACK 等待从设备响应
结果：两个地址不同，但MCU1在第2位就输掉仲裁
因为MCU1想发1，但总线是0（MCU2发的0）
MCU2赢得总线，继续与烟雾传感器通信
MCU1等待总线空闲后重试四、常见问题与解决方案
时钟拉伸相关问题：
| 问题 | 现象 | 解决方案 |
|---|---|---|
| 主设备不支持时钟拉伸 | 通信超时、数据错误 | 1. 选择支持时钟拉伸的主设备 2. 在软件中增加等待时间 3. 使用不支持时钟拉伸的从设备 |
| 时钟拉伸时间过长 | 系统响应慢、超时错误 | 1. 检查从设备处理时间 2. 增加主设备超时时间 3. 优化从设备固件 |
| 多从设备同时拉伸 | 总线死锁 | 1. 确保从设备不会无限拉伸 2. 设计超时释放机制 |
总线仲裁相关问题：
| 问题 | 现象 | 解决方案 |
|---|---|---|
| 频繁仲裁失败 | 某些主设备永远无法通信 | 1. 检查地址分配是否合理 2. 添加随机延迟重试 3. 使用优先级机制 |
| 仲裁期间数据损坏 | 通信错误 | 1. 确保硬件正确实现"线与" 2. 检查上拉电阻值 3. 验证从设备在仲裁期间不会响应 |
| START条件仲裁 | 异常通信中断 | 1. 确保START检测电路正确 2. 实现完整的仲裁状态机 |
五、调试技巧与工具
逻辑分析仪观测示例：
观测时钟拉伸：
设置触发条件：SCL下降沿后保持低电平>1ms
捕获到的信号：
[正常时钟][SCL被拉低.........][恢复正常]
↑ ↑
从设备开始拉伸 从设备结束拉伸
持续时间：15.6ms
观测总线仲裁：
设置触发条件：SDA在SCL高时发生变化
捕获到的信号：
主设备A发送：1 0 1 ... 0 1 (输掉仲裁)
主设备B发送：1 0 1 ... 0 0 (赢得仲裁)
总线实际： 1 0 1 ... 0 0
冲突点： ↑
第N位：A发1，B发0，总线0，A检测到冲突代码调试建议：
c
// 调试时钟拉伸
void debug_clock_stretching() {
uint32_t stretch_start = get_timer();
while(read_scl() == LOW) {
if (get_timer() - stretch_start > MAX_STRETCH_TIME) {
printf("时钟拉伸超时！持续时间：%lu ms\n",
get_timer() - stretch_start);
break;
}
}
}
// 调试总线仲裁
void i2c_master_send_with_arbitration(uint8_t data) {
for (int i = 7; i >= 0; i--) {
set_sda_bit((data >> i) & 0x01);
set_scl(HIGH);
// 检查仲裁
if (read_sda() != ((data >> i) & 0x01)) {
printf("仲裁失败在第%d位！\n", i);
printf("我发送了%d，但总线是%d\n",
(data >> i) & 0x01, read_sda());
// 切换到接收模式
set_sda_as_input();
return ARBITRATION_LOST;
}
set_scl(LOW);
}
return SUCCESS;
}总结
关键要点总结：
时钟拉伸：
- 是从设备的"等待请求"机制
- 只影响SCL线，SDA线正常
- 主设备必须检测并等待
- 常用于慢速设备的数据处理
总线仲裁：
- 是多主系统的"和平竞争"机制
- 基于"线与"逻辑自动裁决
- 输掉仲裁的设备立即释放总线
- 保证数据完整性，无冲突损坏
设计建议：
- 对于时钟拉伸 ：
- 主设备固件必须支持检测SCL状态
- 设置合理的超时时间（如100ms）
- 考虑最坏情况下的系统响应时间
- 对于总线仲裁 ：
- 多主系统中每个主设备必须支持仲裁
- 合理分配从设备地址，减少仲裁冲突
- 实现良好的重试机制和错误处理
- 性能优化 ：
- 减少不必要的时钟拉伸
- 优化从设备响应时间
- 在多主系统中使用消息队列减少冲突
总结
关键要点总结：
时钟拉伸：
- 是从设备的"等待请求"机制
- 只影响SCL线，SDA线正常
- 主设备必须检测并等待
- 常用于慢速设备的数据处理
总线仲裁：
- 是多主系统的"和平竞争"机制
- 基于"线与"逻辑自动裁决
- 输掉仲裁的设备立即释放总线
- 保证数据完整性，无冲突损坏
设计建议：
- 对于时钟拉伸 ：
- 主设备固件必须支持检测SCL状态
- 设置合理的超时时间（如100ms）
- 考虑最坏情况下的系统响应时间
- 对于总线仲裁 ：
- 多主系统中每个主设备必须支持仲裁
- 合理分配从设备地址，减少仲裁冲突
- 实现良好的重试机制和错误处理
- 性能优化 ：
- 减少不必要的时钟拉伸
- 优化从设备响应时间
- 在多主系统中使用消息队列减少冲突
I²C的这些高级特性使其能够灵活适应各种复杂场景，从简单的传感器读取到复杂的多主控制系统。理解并正确实现时钟拉伸和总线仲裁，是构建可靠I²C系统的关键。
