1、概述

作为一名嵌入式开发，时常穿梭于各种通信协议的"丛林"之中。在这片技术森林里，I2C（Inter-Integrated Circuit）无疑是一条历史悠久、却又充满活力的"秘密小径"。它以其独特的魅力，连接着无数微小而关键的组件，构筑起现代电子设备的骨骼与脉络。今天，我想和大家一起，深入探讨这条看似简单的两线总线，从它的诞生、技术细节，到它在工程实践中的广泛应用，并展望其未来演进的方向------或许，它正在从"窃窃私语"的乡间小路，逐步向"高速公路"的现代枢纽蜕变。

激励学习的话

"技术的深度往往隐藏在看似简单的协议之中；就像I2C仅用两根线便连接了数字世界，愿你在学习中也能以简驭繁，连接起通往未来的'高速公路'。"

2、什么是I²C？-->微控制器间的"秘密通道"

I²C总线一种常用的通信协议，用于IC和微控制器之间的PCB级传输。它是一种简单、高效的串行通信协议 ，因其仅使用两根信号线进行通信，也常被称为两线接口（TWI）。

其核心特点 在于，无论总线上连接多少设备，都只用两根线 （SDA和SCL）便能实现设备间的双向、半双工通信 。这两根线是：串行数据线（SDA ）和串行时钟线（SCL ）。I²C的作用在于，它就像一块"胶水"，巧妙地连接微控制器与各种低速外设芯片，例如温度传感器、光照传感器、小型LCD或OLED显示屏、EEPROM存储器，以及实时时钟（RTC）等，让它们在主控芯片的调度下协同工作。

3、回溯：I²C的诞生和成长史

I2C并非一蹴而就，它如同生物演化般，在解决实际问题的过程中不断迭代与完善。

3.1 I²C的萌芽：化繁为简

I²C的诞生源于一个非常实际的工程需求：简化。早在1980年设计、1982年由飞利浦半导体（现NXP）推出的I2C，其初衷是为了简化电视机等消费电子设备内部CPU与各种外设芯片的连接。在那个时代，并行总线需要大量的引脚和布线，不仅增加了电路板的复杂度和尺寸，也提高了制造成本。

I²C的最初愿景 就是：用最少的引脚实现最多的设备互联，大幅减少布线复杂度，从而有效降低系统成本。这种"化繁为简"的理念，奠定了I²C在嵌入式领域不可撼动的地位。

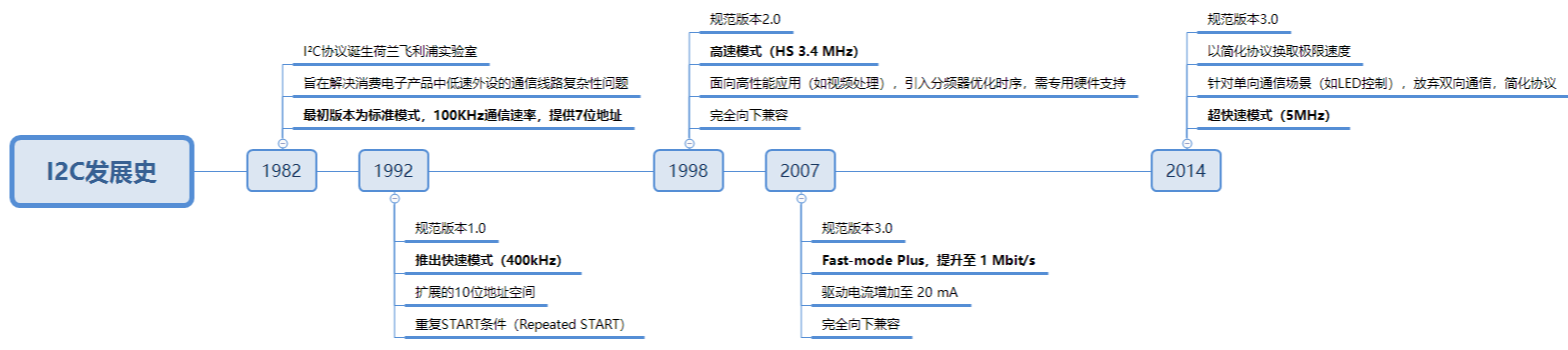

3.2 I²C的性能与标准的演进

从最初的构想，到如今的广泛应用，I2C的"升级打怪"之路"充满了技术革新：

1992年 ，I2C发布了首个公开规范（Revision 1.0） 。这一版本引入了400 kbps的"快模式 "（Fast-mode），将传输速率提升了一倍，同时扩展了寻址能力，除了原有的7位地址，还增加了10位地址扩展，使得总线能够连接更多的设备。
1998年 ，版本2.0 的发布标志着I2C性能的又一次飞跃，引入了"高速模式"（High-speed mode），将传输速率提升至惊人的3.4 Mbit/s，并融入了电源管理等优化选项。
2004年 ，一个里程碑式的事件发生了------I2C的核心专利到期 。这一刻，I2C协议正式成为开放标准，极大地推动了其在全球范围内的普及高潮，各种兼容芯片和开发工具如雨后春笋般涌现。
在随后的发展中，NXP（原飞利浦半导体业务）持续推动I2C的演进，例如2007年 推出了Fast-mode Plus（Fm+） ，将速度提升至1 Mbit/s。2012年 ，又引入了Ultra Fast-mode（UFm），实现了单向5 Mbit/s的超高速传输，这使得I2C能够应对更广泛的应用场景。最新的I2C规范版本6发布于2014年4月4日。
2021年 ，为了提升技术社区的包容性，I2C的术语也进行了更新 ，将传统的"主设备（Master）/从设备（Slave）"替换为更中性的"控制器（Controller）/目标设备（Target） "，体现了技术发展中人文关怀的一面，但其技术定义保持不变。

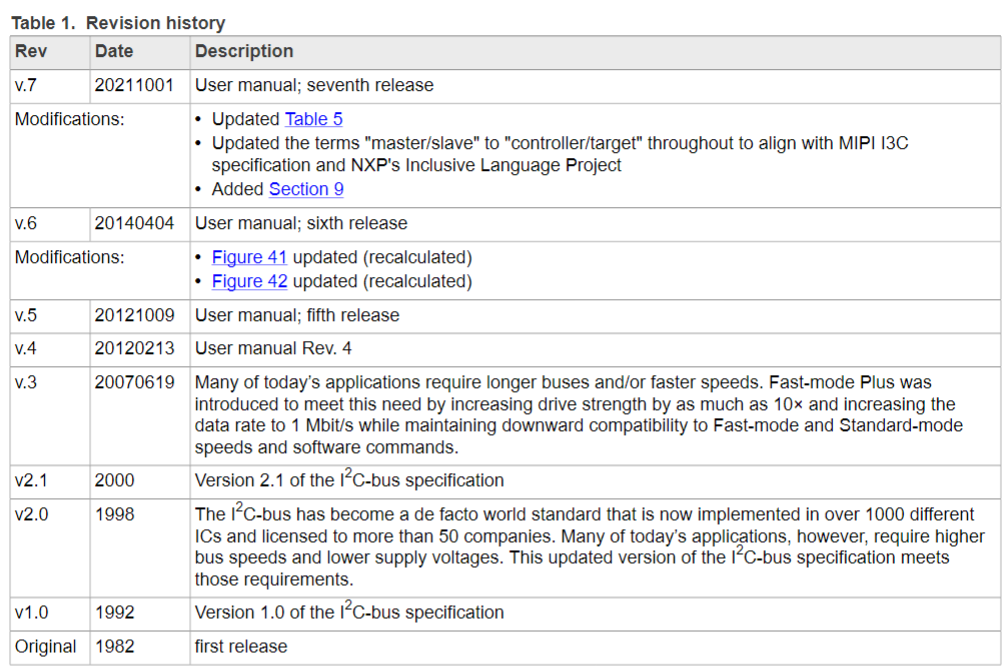

官方手册相关更新情况：

4、硬件设计介绍

4.1 物理层：SDA和SCL的"双线舞步"

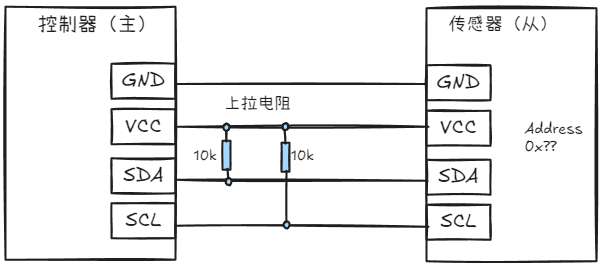

I2C的物理层是其最直观的特点，仅仅两条线，却承载了所有通信的逻辑。

SDA (Serial Data Line) ：这是数据线，承载着设备间实际传输的信息，无论是控制器发送给目标设备，还是目标设备回应给控制器，数据都通过这根双向线传输。
SCL (Serial Clock Line) ：这是时钟线，主要由控制器生成。它的作用是为数据传输提供同步脉冲，确保总线上所有设备都能在同一节奏下发送和接收数据，避免混乱。

这两根线都有一个关键的电气特性：开漏（Open-Drain）或开集（Open-Collector）。这意味着设备只能将线路拉低（发送逻辑"0"），而不能主动将其拉高。当设备需要发送逻辑"1"时，它会释放线路，此时，外部连接的上拉电阻会将线路电平拉高到电源电压（VDD）。这种设计巧妙地解决了多个设备同时尝试拉高总线时可能导致的短路问题，从而实现了真正的多主设备（Multi-Master）能力。I2C总线通常在1.8V到5.5V的电压范围内工作，最大总线电容为400pF，这决定了其最长总线距离通常在2-3米。

通俗理解 ：这两条线就像两个人跳双人舞，SDA是舞者传递的"眼神交流"，承载着实实在在的舞步信息 ；SCL是伴奏的"音乐节奏"，统一着所有舞者的动作节拍。"开漏"则像一个规定：舞者只能"收回"手（拉低，表示"0"），不能主动"推出去"（拉高，表示"1"），而"上拉电阻"就像一个幕后力量，没人拉手时，手会自动"回到"高处（拉高，表示"1"），保持随时可以被拉下的状态。这种机制保证了舞蹈的和谐与优雅。

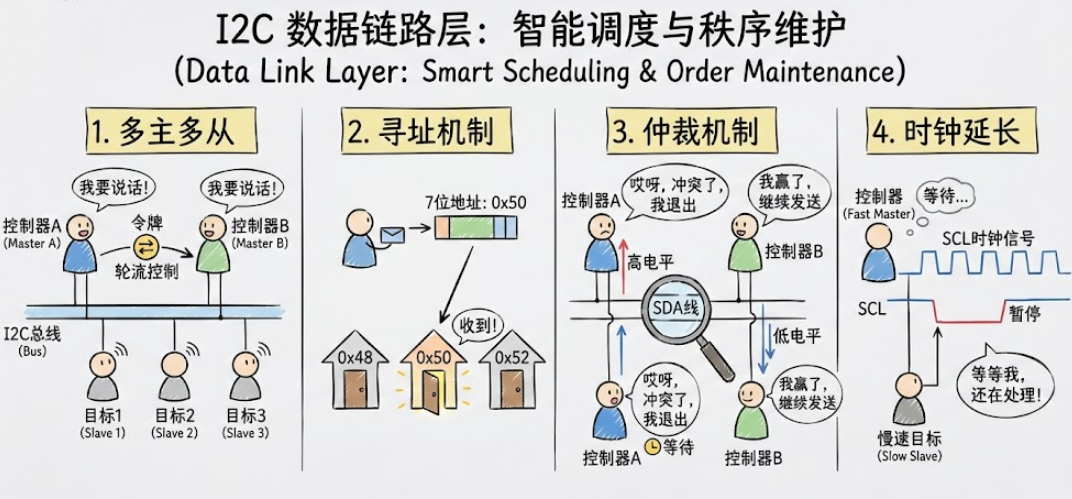

4.2 数据链路层：智能调度与"秩序维护"

在物理层之上，数据链路层定义了I2C总线上设备如何进行智能调度和"秩序维护"，确保数据能够准确无误地送达。

多主多从（Multi-Master, Multi-Slave） ：I2C协议支持在同一条总线上连接多个"指挥者 "（控制器）和多个"执行者"（目标设备）**。这意味着不仅一个微控制器可以与多个传感器通信，多个微控制器也可以共享同一条I2C总线，但它们需要轮流作为当前的总线控制器。
寻址机制 ：总线上的每个目标设备都拥有一个独特的"门牌号 "，即7位或10位地址。控制器通过发送这个地址来"点名"与特定的目标设备建立通信。这种机制使得控制器能够精准地选择目标，并以字节包的形式发送数据。
仲裁机制（Arbitration） ：在多主设备系统中，当两个或更多的控制器同时尝试发起通信时，I2C总线拥有一套内置的仲裁机制来解决冲突。通过监控SDA线，如果一个控制器检测到SDA线在它应该发送高电平时被拉低，它会知道有其他控制器正在通信，并自动退出总线，等待下一次机会。这确保了数据的完整性，避免了信息冲突。
时钟延长（Clock Stretching） ：这是一个非常实用的特性。当一个慢速的目标设备在处理完当前字节的数据之前，无法及时准备好下一个字节或做出应答时，它可以暂时"暂停"控制器发出的时钟信号（SCL），通过将SCL线拉低来告知控制器"等等我，我还在思考！"。直到目标设备处理完毕并释放SCL线，控制器才会继续发送时钟脉冲，从而协调了不同速度设备之间的通信，确保数据不会丢失。

比喻理解： 这就像一个大型会议，SDA和SCL是公用麦克风和会议节拍器。主席团（控制器）可以点名（寻址）任何一个参会者（目标设备）发言，每个参会者都有一个唯一的工号。如果多人同时想发言，总线有主持人（仲裁）协调，确保同一时间只有一个发言权。如果某位参会者需要时间整理思路，可以示意主持人"暂停一下"（时钟延长），等他准备好了再继续。整个流程井然有序，保证了会议的效率和信息的准确传达。

4.3 上拉电阻

I²C总线使用开漏（如果使用BJT而不是MOSFET，则为开集）驱动器，以实现不同电压运行的芯片之间的兼容性、总线仲裁和热插拔。因此，上拉电阻对于将总线恢复到被动电压状态是必不可少的。0V被认为是低电平，而+3.3V或+5.0V是常见的"高"电平。

电阻值决定了总线的最大速度（电阻越低，总线运行速度越快）。电阻的下限取决于 I²C 芯片能够提供的最大总线电流以及最大功耗（如果相关）。I²C 规范规定，兼容 I²C 的设备必须能够从 I²C 总线吸收至少 3mA 的电流，并且在此过程中逻辑低电平电压不高于 VOL=0.4V 。利用这些信息，很容易得出允许的最小电阻公式：
R P , m a x = T R 0.847298 C B U S R_{P,max} = \frac{T_{R} }{0.847298C_{BUS}} RP,max=0.847298CBUSTR

V C C V_{CC} VCC是上拉电阻一侧所连接的电源电压，以伏特为单位
V O L V_{OL} VOL 是设备吸收 IOL 电流时总线上允许的最大电压，以伏特为单位
I O L I_{OL} IOL 是 I2C 设备拉低总线电平时需要吸收的最大电流（典型值 3mA），以安培为单位

给定固定的已知值，这可以简化为：
R P , m i n = V C C − 0.4 V 3 m A R_{P,min} = \frac{V_{CC} - 0.4V}{3mA} RP,min=3mAVCC−0.4V

由于 I²C采用开集拓扑结构，当设备释放上拉电阻（即停止将线路拉至地）时，上拉电阻的作用就是将线路拉高。上拉电阻与总线电容 C B U S C_{BUS} CBUS一起形成了一个时间常数，从而减缓了总线电压的上升时间。I²C 规范规定，所有设备都必须将高于 V I H = 0.7 V C C V_{IH}=0.7V_{CC} VIH=0.7VCC 的电压视为逻辑高电平。
R P , m a x = T R 0.847298 C B U S R_{P,max} = \frac{T_{R} }{0.847298C_{BUS}} RP,max=0.847298CBUSTR

T R T_R TR 是 I²C 规范针对特定模式指定的最大允许上升时间，以秒为单位
C B U S C_{BUS} CBUS 是总线总电容，以法拉为单位
I²C 标准针对每种I²C模式规定了最大上升时间 TR ，如下表所示：

I²C模式	Maximum Rise Time TR
Standard( 标准)	1000ns
Fast Mode (快速模式)	300ns

请注意，这并不是限制最大上拉电阻的唯一因素，高电平输入电流 I I H I_{IH} IIH 也会限制最大电阻（它通常高于最大上升时间所施加的电阻，因此很少被考虑）。高电平输入电流是由于连接到总线的数字输入引脚的漏电流引起的，这会在上拉电阻上产生一个恒定的压降（记住，是电阻将总线拉高）。典型的上拉电阻值为，对于100kHz的波特率，电阻为10kΩ；对于400kHz的波特率，电阻为1kΩ。通常应使用外部上拉电阻，因为微控制器端口和其他符合I2C标准的设备的内部上拉电阻通常阻值过高（100kΩ-1MΩ）。

4.4 I²C的硬件设计框图

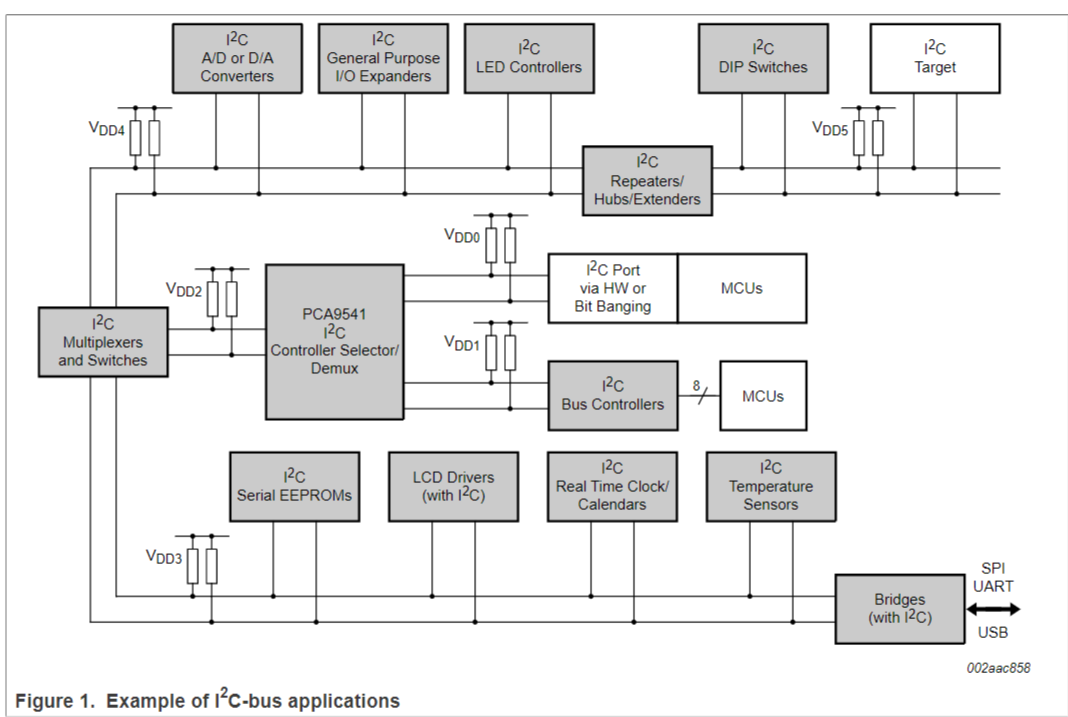

如上图，在I²C总线应用示例中，它展示了一个围绕 I²C (Inter-Integrated Circuit) 通信协议 构建的复杂电子系统架构。这张图告诉你如何使用I²C总线将一个或多个微控制器（MCU，即"大脑"）连接到各种各样的外围设备（如传感器、存储器、显示驱动器等），以及如何管理一个复杂的I²C网络。

4.4.1 I²C-bus图中部分详解

1. 控制核心 (The Brains)

MCUs (Microcontroller Units) ：微控制器，是整个系统的"大脑"。它们是I²C总线上的主设备 (Master)，负责发起命令、读取数据和控制其他设备。图中展示了多个MCU，意味着系统可能支持多主控操作。

2. 核心交换/选择器 (The Hub)

PCA9541 I²C Controller Selector/Demux ：这是整个系统的核心枢纽 。它是一个I²C控制器选择器/解复用器。可以把它想象成一个智能的"交通警察"或"电话交换机"。
- 作用：当你有多个MCU（主设备）想要访问同一个I²C总线时，PCA9541可以决定在某一时刻由哪个MCU来控制总线，避免冲突。同时，它也可以将来自主设备的信号"切换"或"路由"到不同的I²C总线分支上。
- VDD0, VDD1：这表示PCA9541芯片自身以及它所连接的总线可以工作在不同的电压下，这是处理多电压系统时的关键。

3. 外围设备 (The Peripherals/Slaves)

这些是连接在不同I²C总线分支上的从设备 (Slaves)，它们接受主设备的控制。图中展示了I²C协议的广泛应用：

总线分支 (VDD4) ：
- I²C A/D or D/A Converters：模拟-数字或数字-模拟转换器，用于连接模拟世界和数字世界。
- I²C General Purpose I/O Expanders：通用输入/输出扩展器，当MCU自身的引脚不够用时，可以用它来增加更多的开关、LED等控制点。
- I²C LED Controllers：专门用于驱动和控制LED灯。
总线分支 (VDD5) ：
- I²C DIP Switches：拨码开关，可以通过I²C读取开关状态，用于系统配置。
- I²C Target：一个泛指的I²C从设备，可以是任何符合I²C协议的芯片。
总线分支 (VDD3) ：
- I²C Serial EEPROMs：串行电可擦除可编程只读存储器，用于掉电后仍需保存的数据（如系统配置、用户设置等）。
- LCD Drivers (with I²C)：液晶显示屏驱动器，通过I²C控制显示内容。
- Real Time Clock/Calendars：实时时钟，用于计时和日历功能。
- I²C Temperature Sensors：温度传感器，通过I²C读取环境温度。

4. 总线管理和扩展组件

除了连接各种功能的从设备，I²C总线本身也需要一些特殊芯片来管理和优化：

I²C Multiplexers and Switches：I²C多路复用器和开关。当多个设备具有相同的I²C地址时，可以用它来隔离设备，轮流与它们通信。
I²C Repeaters/Hubs/Extenders：I²C中继器/集线器/扩展器。当I²C总线过长或者连接的设备过多导致信号衰减时，用它来增强和"刷新"信号，保证通信质量。
Bridges (with I²C) ：桥接器。它充当"翻译官"，可以将I²C协议转换成其他通信协议，如SPI, UART, USB等，从而让不同接口的设备能够互相通信。

5. 关键电路元件

上拉电阻 (Pull-up Resistors) ：你会看到每条I²C总线的SDA和SCL线上都有一个连接到电源（VDD2, VDD3, VDD4, VDD5）的电阻。这是I²C协议要求的必要元件，用于在总线空闲时将其拉到高电平状态。
多电压域 (VDDx) ：图中出现了VDD0到VDD5等多个不同的电源电压。这表明该系统是一个混合电压系统。像PCA9541和各种总线扩展器/中继器的一个重要作用就是实现不同电压域之间的安全通信（电平转换）。

4.4.2 降低电路复杂性及减少引脚的核心思想

这张图并非展示一个具体的产品电路，而是一个教学和参考设计，它传达了以下几个核心设计思想：

模块化和可扩展性：通过I²C总线，可以轻松地在系统中添加或删除各种功能模块（传感器、存储器等）。
解决地址冲突：使用I²C多路复用器（如PCA9541或I²C Multiplexers），可以解决多个设备拥有相同I²C地址的问题。
管理复杂总线：对于大型系统，可以将一个大的I²C网络分割成多个小的、独立的子网段，由中继器、集线器或选择器进行管理，提高了系统的稳定性和性能。
兼容多电压环境：在现代电子产品中，不同芯片可能工作在不同电压下（例如1.8V, 3.3V, 5V）。图中的架构展示了如何通过专门的I²C芯片让这些不同电压的设备协同工作。
协议转换：通过桥接芯片，可以打通I²C与其他主流通信协议（USB, SPI等）的壁垒，实现更广泛的连接性。

5、I²C总线工作模式

I²C总线支持五种不同的工作模式,不同的工作模式下SCL时钟频率及其他相关参数有所不同,I²C总线各工作模式详细对比,详见下表。

工作模式	最大速度	总线负载 CBUS (Max)	输出结构	传输方向	驱动电流 (min)
标准模式 (Standard)	100KHz	400pF	OC/OD	双向	3mA
快速模式 (Fast)	400KHz	400pF	OC/OD	双向	3mA
快速 + 模式 (Fast Plus)	1MHz	550pF	OC/OD	双向	20mA
高速模式 (High-Speed)	3.4MHz	100pF	OC/OD	双向	3mA
超快速模式 (Ultra-fast)	5MHz	n/a	Push-Pull	单向	4mA

5.1 标准模式（Standard-mode）

首次定义基础协议：

数据传输速率 100 kbit/s。
支持双向开漏总线（SDA/SCL）和上拉电阻。
包含基础协议：START/STOP条件、应答机制（ACK/NACK）、字节格式、7位地址寻址、时钟同步、仲裁机制。
支持10位寻址（扩展地址空间）。
定义保留地址（如通用呼叫地址、软件复位功能）。

5.2 快速模式（Fast-mode）

速度提升与兼容性改进：

数据传输速率提升至 400 kbit/s。
向下兼容标准模式，但总线电容和上升时间要求更严格。
新增时钟拉伸（Clock Stretching）功能，支持目标设备控制时钟线以协调数据传输。
明确支持重复START条件，实现连续传输。

5.3 快速模式Plus（Fast-mode Plus）

更高速度与驱动能力：

数据传输速率提升至 1 Mbit/s。
允许更大的总线电容（最大550 pF）和更高驱动电流（20 mA）。
保持向下兼容性（与标准模式、快速模式设备共存）。

5.4. 高速模式（Hs-mode）

超高速传输与优化：

数据传输速率高达 3.4 Mbit/s。
与低速模式兼容：Hs-mode设备可通过开关切换至低速模式以支持混合总线。
简化高速传输流程：
支持更陡峭的上升/下降时间（≤120 ns）。

5.5 超快速模式（Ultra Fast-mode, UFm）

单向高速传输与物理层革新：

数据传输速率达 5 Mbit/s ，但仅支持单向通信（控制器到目标设备）。
物理层变更 ：
- 使用推挽驱动（USDA/USCL信号线），替代传统开漏总线，与传统I2C设备不兼容。
- 逻辑电平由VDD直接决定（无上拉电阻）。
协议限制 ：
- 仅支持写操作（无目标设备应答）。
- 不支持设备ID、时钟同步、仲裁机制。
新增无响应目标复位（Unresponsive Target Reset）功能，通过软件或硬件重置设备。

6、I²C的"交流法则"：协议深度解析

了解了I2C的硬件设计及模式后，我们来看看它具体的"交流法则"，也就是数据传输的协议流程。这就像学习一门语言的语法，掌握了它，就能与I2C设备进行流畅的对话。

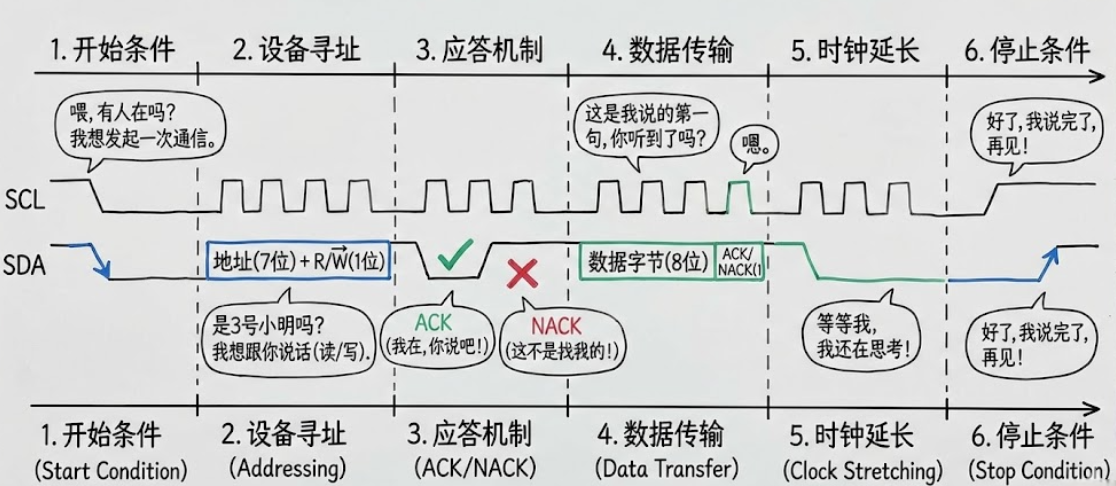

6.1 核心对话流程：从"你好"到"再见"

一次典型的I2C通信，无论读写，都遵循一套严谨的步骤：

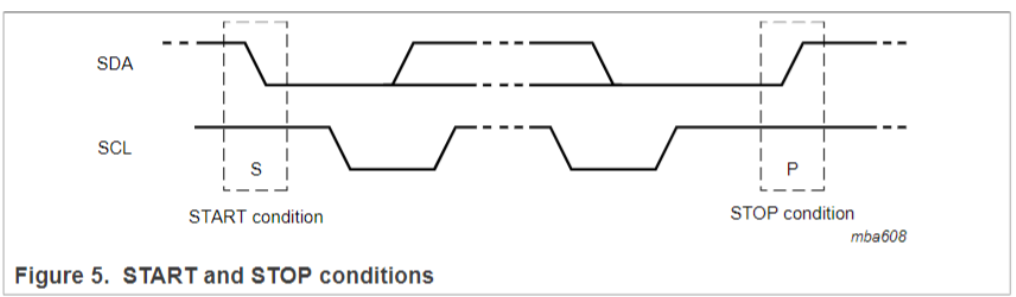

开始条件（Start Condition）：这是所有I2C通信的"敲门砖"，标志着一段通信的开始。当SCL线处于高电平状态时，SDA线从高电平向低电平的跳变，即"高到低"的翻转，便是一个有效的开始条件------"喂，有人在吗？我想发起一次通信。"
设备寻址（Addressing） ：在开始条件之后，控制器会立即发送一个字节，其中包含它想要通信的目标设备地址（7位或10位） 。这个字节的最后一位是读/写（R/W）位，用于指明控制器是希望从目标设备读取数据（R=1）还是向其写入数据（W=0）。例如："是3号小明吗？我想跟你说话（并告诉你我想读/写数据）。"
应答机制（ACK/NACK） ：在控制器发送完地址字节和随后的每一个数据字节后，接收方（无论是目标设备还是控制器）都会有一个时钟周期的时间来发送一个应答位 。
- ACK（Acknowledge） ：如果接收方成功接收到数据，它会将SDA线拉低，表示确认接收------"我在，你说吧！" 或 "我听到了！"
- NACK（Not Acknowledge） ：如果接收方未能成功接收，或者它不想响应（例如地址不匹配），它会保持SDA线高电平，表示未接收或不响应 ------"我没听到！" 或 "这不是找我的！"
  这个机制确保了数据传输的可靠性。

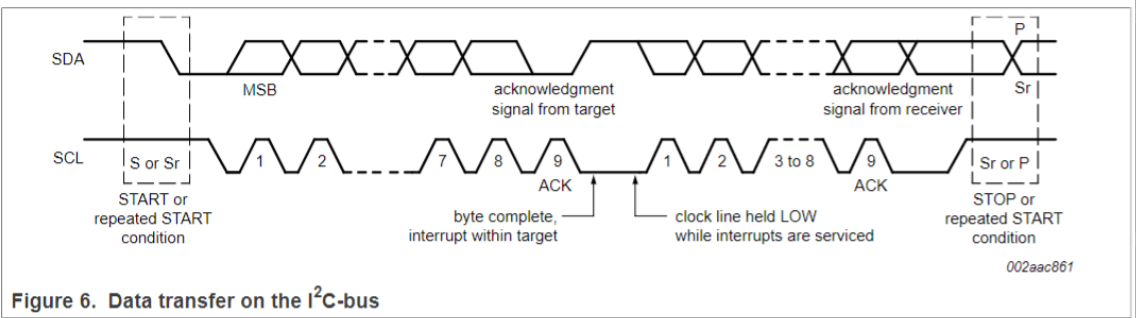

数据传输（Data Transfer） ：一旦目标设备应答了其地址，真正的数据传输 就开始了。数据以8位字节的形式进行传输，每个字节传输完毕后，接收方都需要发送一个ACK或NACK进行应答。如果是写入操作，控制器发送数据，目标设备应答；如果是读取操作，目标设备发送数据，控制器应答（除了读取的最后一个字节，控制器通常会发送NACK，以告知目标设备读取结束）。整个过程像是："这是我说的第一句，你听到了吗？""嗯。""这是第二句......"
时钟延长（Clock Stretching）：如前所述，如果目标设备需要更多时间处理数据，它可以在SCL处于高电平时，将SCL线拉低，告知控制器"等等我，我还在思考！"。这是一种流量控制机制，确保慢速设备不会被快速控制器"淹没"。
停止条件（Stop Condition） ：当所有数据传输完成，控制器会发送一个停止条件来终止当前的通信。停止条件是SDA线在SCL线高电平时从低电平向高电平的跳变------"好了，我说完了，再见！"

简单理解： 这就像一次严谨的电话会议：首先，主持人发出会议邀请（开始条件），然后点名发言人（寻址），发言人回复"收到"（ACK），然后开始你来我往的对话（数据传输），如果有人需要思考，可以按下"暂停键"（时钟延长），最后主持人宣布散会（停止条件）。每一步都规范有序，确保信息准确高效地传递。

6.2 深度讲解协议通信内容

6.2.1 数据有效性

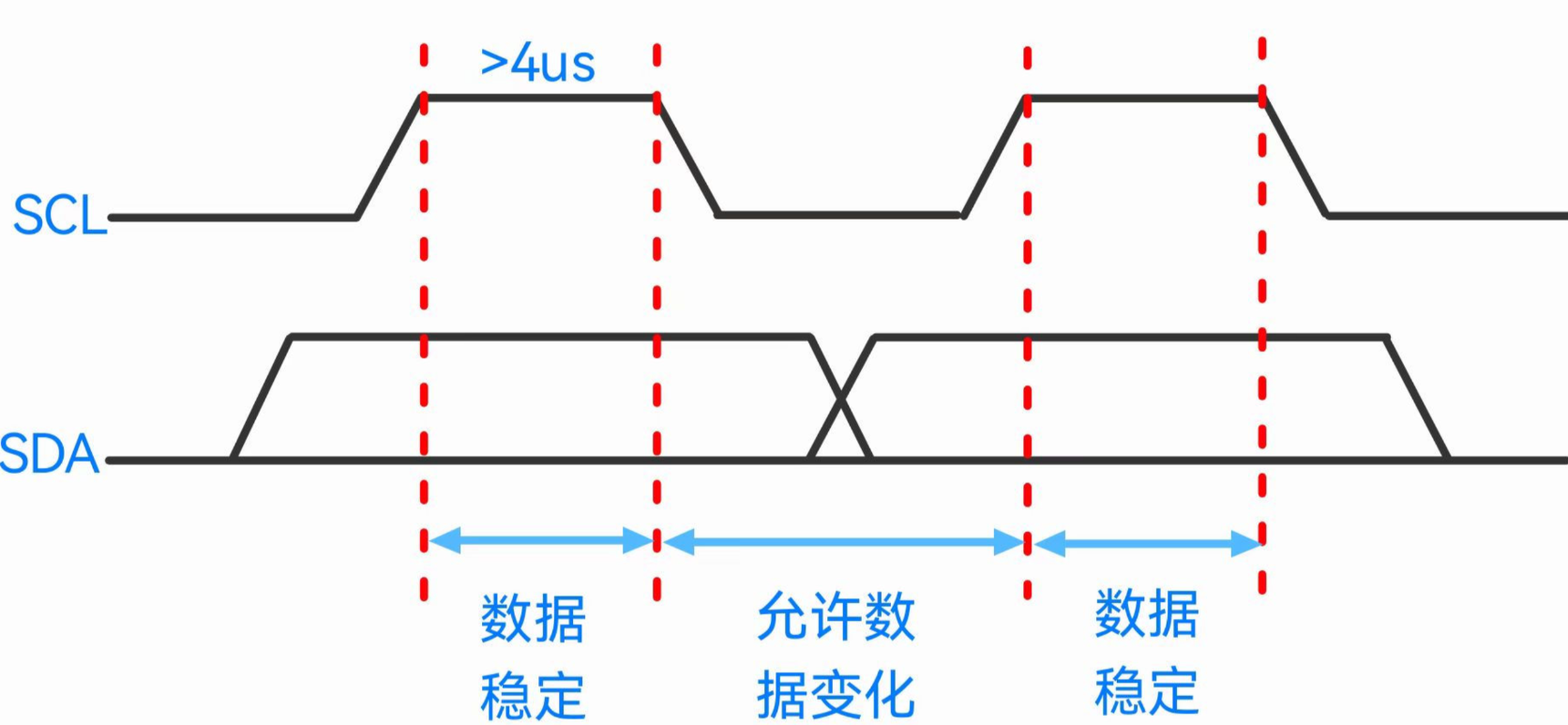

I²C总线进行数据传送时，在SCL的每个时钟脉冲期间传输一个数据位，时钟信号SCL为高电平期间 ，数据线SDA上的数据必须保持稳定 ，只有在时钟线SCL上的信号为低电平期间 ，数据线SDA上的高电平或低电平状态才允许变化，因为当SCL是高电平时，数据线SDA的变化被规定为控制命令（START或STOP，也就是起始信号和停止信号）。

6.2.2 协议内容：

空状态
- IDLE表示总线空闲状态。此状态下时钟信号SCL和数据信号SDL均为高电平，此时无I²C设备工作。时钟线（SCL）和数据线（SDA）接上拉电阻，默认高电平，就是为了表示总线是空闲状态。
起始信号
- 表示起始状态。在空闲状态下，时钟信号SCL继续保持高电平 ，数据信号SDL出现由高电平转换为低电平的下降沿，此时产生一个起始信号，与总线相连的I2C设备检测到起始信号之后，进入起始状态等待控制字节的输入。
结束信号
- I²C通信的停止信号由主设备发出，SCL保持高电平 ，SDA由低电平跳变到高电平 。
应答信号
- 应答信号接收端收到有效数据后需要向对方响应的信号，发送端每发送一个字节(8位)数据，在第9个时钟周期释放数据线去接收对方的应答。
  在第9个时钟周期：
  当SDA是低电平为有效应答(ACK)，表示对方接收成功；
  当SDA是高电平为无效应答(NACK)，表示对方没有接收成功。
  注意：数据发射端需要在第9个时钟周期等待接收端的应答信号。
完整字节格式

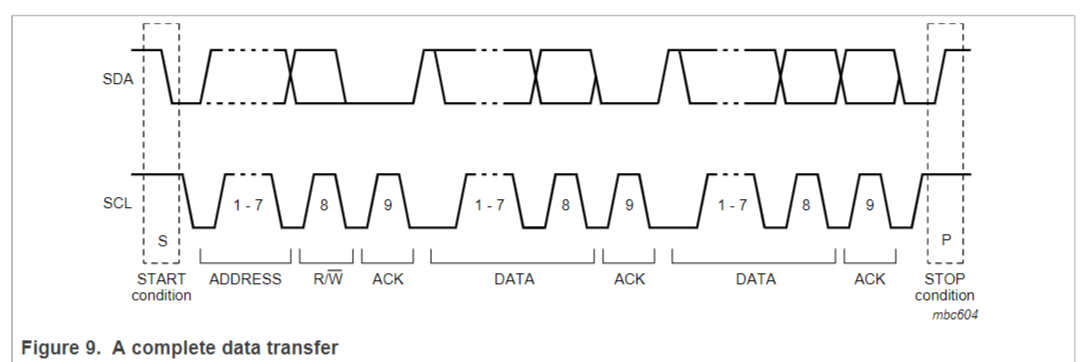

放在SDA线上的每个字节都必须为8位长。每次传输可以发送的字节数量不受限制。每个字节后面必须跟一个应答位。数据传输时，最高有效位（MSB）在前。如果目标设备在执行其他功能（例如处理内部中断）之前无法接收或发送另一个完整的数据字节，它可以将时钟线SCL拉低，迫使控制器进入等待状态。当目标设备准备好接收另一个数据字节并释放时钟线SCL时，数据传输将继续进行。

整体时序

I²C总线上的每个设备都有唯一地址，数据包传输时先发送地址位，接着才是数据。一个地址字节由7个地址位（可以挂128个设备）和1个指示位组成（7位寻址模式），0表示写，1表示读。一般芯片手册I2C地址都是7位地址，有些与某个引脚的电平相关，主机控制最后读写位。

一般情况下使用I²C库，除了配置从机地址，其他的起始、结束等时序等其实不太关注，只需要配置时钟频率，一般看从机最大支持多少，以及主机的系统时钟，太高会偶尔出现错误，再没有时间要求的情况下，时钟越低越稳定。

7、I²C实际工程应用

7.1 常见应用

传感器接口：这是I2C最普遍的应用之一。它能够连接各种温湿度传感器、光照传感器、加速度计、陀螺仪、磁力计、气压传感器等，让微控制器能够轻松"感知"外部世界。I2C简化了实时数据采集和监控的复杂性，在物联网（IoT）设备中尤为常见。
显示屏接口：在智能手表、小型工控仪表、智能家居面板等设备中，I2C常用于驱动LCD、OLED等小型显示模块。它甚至可以通过显示数据通道（DDC）来更改计算机显示器的背光、对比度和色彩平衡设置，实现了高效的显示控制。
内存与数据存储：I2C协议也常用于与EEPROM（电可擦可编程只读存储器）等存储芯片通信，用于保存设备的配置参数、校准数据或少量非易失性数据。
实时时钟（RTC）：为了让嵌入式系统能提供精准的时间和日期信息，I2C常常是连接RTC芯片的首选，为设备的计时功能提供可靠保障。
电源管理IC（PMIC）：在复杂的电源管理系统中，I2C协议被用来控制和监测设备内部的电源供应，如电压、电流、充电状态等，从而实现高效的节能管理和系统稳定性。
I/O扩展器：当微控制器的GPIO引脚资源不足时，I2C I/O扩展器能通过两根线"变出"额外的输入/输出引脚，扩展控制器与更多外设（如继电器、LED阵列）的交互能力。它也被用于控制各种执行器。
多微控制器通信：在一些分布式嵌入式系统中，多个微控制器之间也常通过I2C进行数据交换，实现任务的协同工作和资源共享。

简单理解： I2C就像你家里的"智能管家"，它能和各种智能小电器（传感器、显示器、记忆盒）"对话"，让它们各司其职，共同把你的家打理得井井有条，从监测环境到显示信息，再到管理电力，无所不能。它默默无闻，却维系着整个智能家居系统的运转。

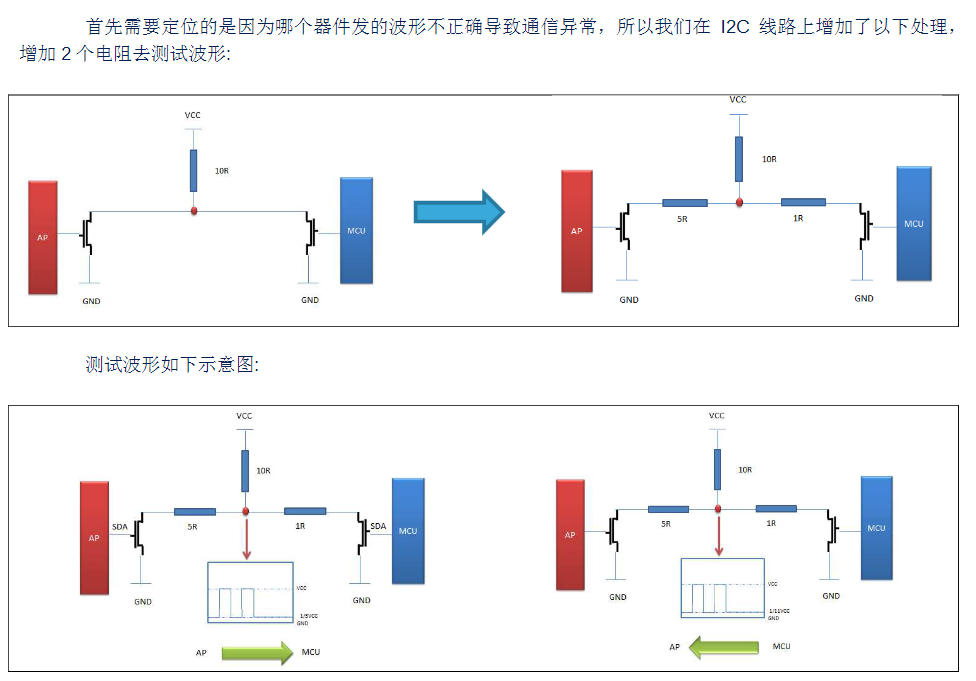

7.2 时间I²C的问题排除

核心目的是：在I2C通信出现故障时，通过硬件改造，快速判断到底是哪一端（是主控AP还是外设MCU）把线拉低了，从而导致通信异常。

这张图教了你一招"神探"技能：

改造：在I2C总线的两端串联不同阻值的电阻。
观察：用示波器看波形的低电平电压幅度。
- 低电平比较高（浅坑）：说明是串了大电阻的那一端（AP）在说话。
- 低电平比较低（深坑）：说明是串了小电阻的那一端（MCU）在说话。

注意电阻选中正确值,标准I2C设备的驱动能力通常在3mA左右（Fast-mode+为20mA）,本图只是为了演示"分压原理"的夸张数值，或者该案例是在极其特殊的强驱动环境下进行的。在实际应用指导中，上拉电阻通常在1kΩ至10kΩ级别，串联调试电阻应相应调整比例，且需提醒读者此操作属于侵入式修改，需评估风险。

8、I²C的未来之路

尽管I2C协议在过去几十年中取得了巨大的成功，并在无数应用中证明了它的价值，但随着技术的发展和需求的升级，它也面临着新的**"现状与挑战"**。

8.1 I²C的"现状与挑战"

优势：I2C的结构简单、布线少、成本低廉、功耗较低，这些优点使其在低速外设和物联网（IoT）设备市场中至今仍占据着主导地位。实际上，I2C总线市场正在稳步增长，预计将从2025年的92亿美元增长到2035年的172亿美元，年复合增长率达到6.5%。这主要得益于物联网设备、汽车电子、消费电子和工业自动化等领域对高效通信的需求。
局限：然而，I2C并非完美无缺。它的速度有上限 ，最高可达5Mbps，在面对大数据量传输时显得力不从心。协议的开销相对较大 ，每次通信都需要寻址、应答等多个步骤。同时，静态寻址机制在设备数量增加时可能导致地址冲突，并且总线容易出现**总线锁死（Bus Lock-up）**等问题，需要额外的软件或硬件机制来恢复。

8.2 I3C：I²C的"高速公路升级版"

为了克服I2C的局限，MIPI联盟开发了I3C（Improved Inter-Integrated Circuit）协议，旨在作为I2C的继任者，提供更高性能的解决方案。I3C就像I2C的**"高速公路升级版"**，其核心改进旨在满足现代嵌入式系统对带宽、低延迟和功耗的更高要求。

核心改进：
- 速度大跃升 ：这是I3C最显著的特点之一。其传输速度可达12.5MHz（单通道） ，在多通道模式下甚至可以达到100Mbps，远超I2C的3.4Mbps（最高5Mbps），真正实现了从"小路"到"高速公路"的跨越，有效解决了高带宽数据系统的瓶颈问题。
- 动态寻址 ：与I2C的静态寻址不同，I3C支持动态寻址。设备在总线启动时可以自动分配地址，避免了手动配置的麻烦和地址冲突的风险，尤其是在连接大量传感器和多模式传感器设备时，这一优势尤为突出。
- 带内中断（In-Band Interrupts - IBI） ：I3C引入了标准化的带内中断机制。目标设备无需占用额外的专用中断线，即可通过I3C总线向控制器发送中断信号。这极大地减少了系统所需的引脚数量，对实时应用至关重要。
- 电源管理更高效：I3C针对低功耗应用进行了深入优化，设计上更注重节能，非常适合电池供电的IoT设备。
- 向后兼容 ：值得称赞的是，I3C在设计时考虑到了与现有I2C设备的向后兼容性，这意味着在同一条总线上，I3C控制器可以与部分I2C设备进行通信，方便了系统从I2C向I3C的平滑过渡。
- 其他增强：I3C还提供了热插拔（Hot-Swapping）和增强的多主设备支持，进一步提升了系统设计的灵活性。
挑战：尽管I3C拥有诸多优势，但其推广也面临一些挑战。巨大的I2C设备市场惯性 是一个不容忽视的因素；升级成本 ，包括硬件和软件的重新设计；以及相对于I2C，I3C目前成熟的开发工具链和调试支持还相对不足，也都在一定程度上阻碍了其快速普及。在许多简单应用场景下，I2C仍然能够很好地满足需求，缺乏立即升级的"刚需"。

简单理解： I3C就像为未来的智能城市打造的"超级信息高速公路"，不仅速度更快，管理更智能（动态寻址），还内置了"紧急车道"（带内中断），让紧急信息能够快速送达。虽然初期建设和使用成本可能有点贵，但它将是未来复杂系统通信的核心基础设施，为创新的嵌入式系统奠定基础。

8.3 展望：I²C与I3C的"双城记"

站在工程架构师的视角，展望未来的设备通信生态，我认为I²C和I3C将上演一场"双城记"：

I2C凭借其在成本敏感、低速简单场景中的无可匹敌的优势，仍将长期活跃于市场。例如，那些只需要少量配置参数、低频次数据采集的普通传感器、小型显示器以及简单的控制芯片等，I2C仍将是它们的首选协议。

而I3C则会逐渐在高性能、高带宽、复杂传感器、多核SoC（System-on-Chip）以及对实时性、功耗有严苛要求的嵌入式系统中成为新的标准。随着IoT设备和嵌入式系统变得日益复杂，对数据带宽、低功耗和灵活设备管理的需求不断增长，I3C将成为核心通信协议，推动着新一代智能设备的创新。

I2C，这条承载着"窃窃私语"的老路，依然充满生机；而I3C，这条通往"高速公路"的新径，正蓄势待发。作为工程架构师，我们期待看到它们如何携手，共同描绘未来嵌入式世界的壮丽图景。
